إن اختيار مصنع لقواطع الدائرة المقولبة (MCCB) ليس مجرد مفاضلة بين الشعارات. تُعد شركات شنايدر إلكتريك، وABB، وسيمنز، وإيتون خيارات قوية لأنظمة التوزيع الهندسية التي تتطلب بيانات تنسيق واسعة النطاق، ووحدات رحلة إلكترونية، واتصالات، ودعماً عالمياً. وتتمتع شركات ميتسوبيشي إلكتريك، وفوجي إلكتريك، وإل إس إلكتريك بمكانة راسخة في قطاع الآلات الصناعية والأسواق الآسيوية. بينما تبرز ليجراند في مجال التوزيع التجاري المتكامل، وتنافس شركة تشينت بقوة في المشاريع القياسية والموجهة نحو القيمة. أما شركة فيوكس (VIOX) فهي موجهة للموزعين ومصنعي اللوحات الكهربائية (OEM) الذين يحتاجون إلى توريد سريع ونطاق متكامل من منتجات الجهد المنخفض.
لا يوجد تصنيف عالمي موضوعي من “الأفضل” إلى “الأسوأ”. فبيانات معدلات الأعطال العامة نادراً ما تكون قابلة للمقارنة، كما أن قاطع الدائرة المقولبة (MCCB) الذي يناسب لوحة توزيع معينة قد يكون غير مقبول في لوحة أخرى. يعتمد الاختيار الصحيح على المعيار المطبق، وتيار القصر المتاح، ودراسة الحماية، وتصميم اللوحة، والملحقات المعتمدة، والدعم المحلي، وميزانية المشروع.
نظرة سريعة على كبار مصنعي قواطع الدائرة المقولبة (MCCB)
| الترتيب | مصنع قواطع الدائرة المقولبة (MCCB) | عائلة قواطع الدائرة المقولبة (MCCB) المعروفة | الأنسب للاستخدام | ما يجب على المشترين التحقق منه |
|---|---|---|---|---|
| 1 | شنايدر إلكتريك | ComPacT NSX / NSXm | المباني التجارية، البنية التحتية، توزيع الطاقة المتصل | وحدة الفصل الدقيقة، جداول التنسيق، التوفر الإقليمي |
| 2 | ABB | SACE Tmax XT / Tmax T / Formula | المنشآت الصناعية، البنية التحتية، أنظمة التوزيع المتطلبة | الإطار المختار، وحدة الفصل، تكوين IEC/UL/CSA |
| 3 | سيمنز | سنترون 3VA | الأتمتة الصناعية، آلات المصنعين (OEM)، مراقبة الطاقة | إصدار IEC أو UL، والتوافق مع الملحقات وأنظمة الاتصال |
| 4 | إيتون | قوة الدفاع | التوزيع التجاري/الصناعي في أمريكا الشمالية وعلى المستوى العالمي | تصنيف AIC، وتصنيفات السلسلة، وخيارات وحدة الرحلة PXR |
| 5 | Mitsubishi Electric | سلسلة WS-V / NF | الآلات، وأتمتة المصانع، والمشاريع الصناعية الآسيوية | المعايير المحلية، وتوافر الملحقات، وتوافق قطع الغيار |
| 6 | ليجراند | DPX³ | المباني التجارية ولوحات التوزيع المتكاملة | الإطار، وحدة الفصل، التكامل مع XL³، الكتالوج الإقليمي |
| 7 | فوجي إلكتريك (Fuji Electric) | BW / EW / G-TWIN | الآلات، مغذيات المحركات، اللوحات الصناعية | الكتالوج الإقليمي، منحنى الحماية، توريد الملحقات |
| 8 | إل إس إلكتريك (LS Electric) | Susol / Metasol | التوزيع الصناعي، الآلات، المشاريع الآسيوية ومشاريع UL | طراز IEC أو UL، وحدة الفصل، الدعم الفني المحلي |
| 9 | CHINT | سلسلة NM | التوزيع التجاري والصناعي القياسي | شهادة خاصة بالطراز، سعة القطع (Icu/Ics)، جودة الوثائق |
| 10 | فيوكس إلكتريك | سلسلة VMM | التوريد عبر الموزعين، لوحات المصنعين الأصليين (OEM)، مرونة توريد الجهد المنخفض | جهد المشروع، التيار، سعة القطع، وحدة الفصل، الشهادات المطلوبة |
هذه مقارنة موجهة للمشترين، وليست تصنيفاً مالياً أو تصنيفاً لموثوقية المختبرات. قم دائماً بتقييم رقم كتالوج قاطع الدائرة المقولبة (MCCB) بدقة بدلاً من افتراض أن كل منتج يحمل نفس العلامة التجارية يتمتع بنفس الاعتمادات أو الأداء.
كيف قمنا بتقييم مصنعي قواطع الدائرة المقولبة (MCCB) هؤلاء
تعطي القائمة المختصرة الأولوية للمصنعين الذين لديهم مجموعة معروفة من قواطع الدائرة المقولبة وذات صلة بتوزيع الجهد المنخفض التجاري أو الصناعي. تستخدم المقارنة معايير يمكن التحقق منها أثناء مراجعة عرض الأسعار الفعلي:
- تغطية المنتج عبر أحجام الإطارات وتصنيفات التيار؛;
- توفر وحدات الفصل الحرارية المغناطيسية والإلكترونية؛;
- تصنيفات القطع المنشورة ومنحنيات الحماية؛;
- نقاط التلامس المساعدة، ونقاط تلامس الإنذار، وملفات الفصل (Shunt trips)، وملفات انخفاض الجهد، ومشغلات المحركات، وملحقات التوصيل؛;
- وثائق الانتقائية، والحماية الاحتياطية، وتنسيق النظام؛;
- خيارات معيار IEC 60947-2 أو UL 489 للسوق المستهدف؛;
- التكامل مع لوحات التوزيع، ولوحات التحكم، ومراكز التحكم في المحركات، وأنظمة إدارة الطاقة.;
- المخزون الإقليمي، والدعم الفني، واستمرارية التوريد، وفترات التسليم.
شهادة المكون وحدها لا تعتمد لوحة التوزيع النهائية. يجب على مصنعي اللوحات أيضاً مراعاة متطلبات مستوى التجميع مثل معيار IEC 61439 أو معيار اللوحات المعمول به في أمريكا الشمالية.
1. شنايدر إلكتريك
غالباً ما يتم تحديد منتجات شنايدر إلكتريك عندما يجب أن يشكل القاطع جزءاً من بنية أوسع لتوزيع الطاقة وإدارة الطاقة. تتراوح منصة ComPacT NSX الخاصة بها من الحماية التقليدية إلى وحدات الفصل الإلكترونية MicroLogic المزودة بوظائف القياس والمراقبة. تتوفر خيارات الحماية من التسرب الأرضي المدمجة في تكوينات مختارة.
الميزة العملية هي عمق النظام البيئي: يمكن للمهندسين الحصول على منحنيات الحماية، والملحقات، وخيارات الاتصال، ومعلومات التنسيق من منصة واحدة. وهذا يجعل شنايدر خياراً قوياً للمباني التجارية، والبنية التحتية، ومرافق العمليات، والمشاريع التي تم توحيد معاييرها بالفعل حول مفاتيح شنايدر الكهربائية.
المقايضة تكمن في دقة المواصفات. يجب مطابقة حجم إطار ComPacT، ووحدة الفصل، وقدرة القطع، والأقطاب، وطريقة التوصيل، ووحدة الاتصال، والشهادة الإقليمية. الوصف المختصر للموزع مثل “NSX 250A” لا يكفي لأمر الشراء.
2. ABB
تتضمن محفظة القواطع المقولبة من ABB عائلات SACE Tmax XT وTmax T وFormula. يتيح هذا التنوع للمهندسين الاختيار بين تطبيقات الحماية الثابتة المدمجة والتركيبات الأكثر تقدماً التي تتطلب وحدات فصل إلكترونية، أو قياساً، أو اتصالاً، أو أداءً عالياً في ظروف القصر.
تُعد ABB مرشحاً قوياً للمصانع الصناعية، والبنية التحتية، والمشاريع البحرية، ومراكز البيانات، ولوحات التوزيع التي تتطلب وثائق فنية شاملة. كما أن نظام SACE البيئي مفيد أيضاً في الحالات التي يجب فيها تنسيق القواطع المقولبة (MCCB) مع قواطع الهواء من ABB وأجهزة الحماية في المراحل اللاحقة.
لا تقارن عروض أسعار ABB بناءً على تصنيف الأمبير فقط. فقد يخدم إطار Tmax XT المزود بوحدة رحلة أساسية وآخر مزود بحماية متقدمة متطلبات تنسيق ومراقبة مختلفة تماماً. اطلب رمز الكتالوج الكامل وجدول الملحقات الشامل.
3. سيمنز (Siemens)
تعتبر سلسلة Siemens SENTRON 3VA ذات أهمية خاصة للأتمتة الصناعية وتوزيع الطاقة الهندسي. تتضمن المنصة وحدات رحلة حرارية مغناطيسية وإلكترونية، وملحقات معيارية، ووظائف قياس، وخيارات اتصال للتكامل مع الأنظمة ذات المستوى الأعلى.
يعد هذا أحد الخيارات الأكثر وضوحاً عندما يحتاج المشروع إلى أكثر من مجرد حماية أساسية من الحمل الزائد وقصر الدائرة. تنشر شركة Siemens إصدارات متوافقة مع معايير IEC وUL، لكنها ليست قابلة للتبديل تلقائياً. يجب على المشترين التأكد من إصدار المعيار الدقيق، وتصنيف القطع، ومجموعة وظائف وحدة الرحلة، وبروتوكول الاتصال المطلوب حسب تصميم اللوحة.
تناسب SENTRON أيضاً الشركات المصنعة للمعدات الأصلية (OEMs) التي ترغب في الحصول على حماية الدائرة، والمراقبة، ومكونات الأتمتة ضمن نظام بيئي صناعي متناسق. تظهر الفائدة بشكل أقوى عندما يستخدم الفريق الهندسي ميزات التكامل هذه فعلياً؛ وإلا فقد يدفع المشروع تكاليف مقابل قدرات لا يحتاجها.
4. إيتون
تمتلك شركة Eaton قاعدة تركيبات كبيرة في لوحات التوزيع، ولوحات المفاتيح، ومراكز التحكم في المحركات، وأنظمة الطاقة الصناعية في أمريكا الشمالية. تمتد مجموعة Power Defense الخاصة بها من الحماية الحرارية المغناطيسية إلى وحدات الرحلة الإلكترونية PXR التي تتميز بالتشخيص، والقياس، والاتصال، وخيارات التعشيق الانتقائي للمناطق في التكوينات القابلة للتطبيق.
يجب أن تكون Eaton في مرتبة متقدمة في القائمة المختصرة لمشاريع UL، ولكن يجب أن يتحكم في القرار عائلة القواطع المعتمدة للوحة ووثائق التصنيف التسلسلي. الملاءمة المادية لا تثبت أبداً أن عائلة قواطع مختلفة مقبولة. بالنسبة لأعمال التجديد، يجب أيضاً التمييز بين منتجات Power Defense الحالية ومعدات Series C القديمة والتحقق من مسارات الاستبدال المعتمدة.
بالنسبة للمشاريع الدولية، تحقق مما إذا كان رقم الكتالوج المقترح يحمل اعتماد IEC أو UL أو CSA أو أي اعتماد آخر مطلوب. “المنصة ذات التصنيف العالمي” لا تعني أن كل رقم كتالوج معتمد لكل سوق.
5. ميتسوبيشي إلكتريك
تستحق Mitsubishi Electric مكاناً في القائمة الرئيسية لأن قواطع الدائرة المقولبة (MCCB) تعد جزءاً ناضجاً من محفظة أتمتة المصانع ذات الجهد المنخفض الخاصة بها. تطلق الشركة على هذه المنتجات اسم قواطع الدائرة بدون مصهرات (no-fuse circuit breakers) في بعض الكتالوجات. تشمل مجموعتها تقنيات الرحلة الحرارية الكهرومغناطيسية، والهيدروليكية الكهرومغناطيسية، والإلكترونية، إلى جانب ترتيبات التوصيل الأمامية والخلفية والقابلة للتوصيل.
تعتبر ميتسوبيشي ذات أهمية خاصة للآلات، وأتمتة المصانع، وتصنيع اللوحات الكهربائية، والمشاريع التي يتم فيها تحديد الموصلات (Contactors)، ومعدات التحكم في المحركات، ومنتجات الأتمتة الخاصة بها مسبقاً. توفر الإصدارات الإلكترونية حماية قابلة للضبط يمكنها دعم دراسات التنسيق، بينما تمنح ترتيبات التوصيل المتعددة مصممي اللوحات مرونة أكبر في التخطيط.
يجب على المشترين التأكد من تسمية المنتج وتوافره في المنطقة. يمكن أن يشير مصطلح “NF breaker” في كتالوج ميتسوبيشي إلى قاطع الدائرة المقولب (MCCB)، ولكن لا يزال يتعين تحديد الإطار الدقيق، وآلية الفصل، والجهد المقنن، وقدرة القطع، والمعيار المطبق في أمر الشراء.
6. ليجراند
صُممت قواطع الدائرة المقولبة DPX³ من ليجراند للتبديل والعزل والحماية في توزيع الجهد المنخفض. وهي تتناسب بشكل طبيعي مع بنية التوزيع التجارية الأوسع لشركة ليجراند، بما في ذلك خزائن وأغلفة XL³ في التكوينات القابلة للتطبيق.
تُعد ليجراند مرشحاً عملياً للقائمة المختصرة للمباني التجارية والبنية التحتية والمشاريع الموحدة بالفعل حول معدات التوزيع الخاصة بها. يمكن للمشترين اختيار الحماية الحرارية المغناطيسية أو الإلكترونية ضمن عائلة DPX³ المناسبة، ولكن أحجام الإطارات والملحقات والخيارات التقنية المتاحة تختلف حسب الكتالوج الإقليمي.
الفحص الرئيسي عند الشراء هو تكامل النظام. تأكد من إطار DPX³ الدقيق، وقدرة القطع، ووحدة الفصل، والأطراف، والملحقات المساعدة، وآلية التشغيل، والتوافق مع الغلاف أو لوحة التوزيع المختارة بدلاً من الطلب بناءً على التيار المقنن فقط.
7. فوجي إلكتريك
تتمتع شركة فوجي إلكتريك بمكانة راسخة في التحكم الصناعي وتوزيع الجهد المنخفض، خاصة في الآلات وأسواق التصنيع الآسيوية. وغالباً ما يتم النظر في عائلات قواطع الدائرة المقولبة (MCCB) الخاصة بها جنباً إلى جنب مع معدات التحكم في المحركات، والموصلات، ومرحلات الحمل الزائد، ومكونات أتمتة المصانع.
تُعد فوجي خياراً عملياً لمصنعي الآلات الذين يقدرون حزمة التحكم الصناعي المنسقة وقناة التوريد الإقليمية المألوفة. لا تكمن قضية الشراء الرئيسية في شرعية المنتج بل في مواءمة الكتالوج: حيث يمكن أن تختلف عائلات المنتجات والاعتمادات المتاحة حسب السوق.
قبل الطلب، احصل على الكتالوج المحلي وتحقق من إطار القاطع، والأقطاب، وخصائص الفصل، وقدرة القطع، والأطراف، والملحقات الداخلية، وتوافر قطع الغيار في بلد الوجهة.
8. إل إس إلكتريك (LS Electric)
تمتلك شركة LS Electric مجموعة كبيرة ومتنوعة من قواطع الدائرة المقولبة (MCCB) بدلاً من مجرد خط إنتاج رمزي. تخدم عائلات منتجاتها Susol و Metasol تطبيقات التوزيع الصناعي، والآلات، ودوائر المحركات، وتصنيع اللوحات الكهربائية، بينما تلبي منتجات Susol المعتمدة من UL المشاريع التي تتطلب معايير UL.
تحظى الشركة بأهمية خاصة في كوريا الجنوبية والأسواق الصناعية الآسيوية الأخرى، كما أن مسارات منتجاتها المتوافقة مع معايير IEC و UL تجعلها مرشحاً موثوقاً لمصنعي المعدات الأصلية (OEMs) على المستوى الدولي. تشمل التكوينات المتاحة وحدات رحلة حرارية مغناطيسية وإلكترونية، وأحجام إطارات متعددة، ومجموعة واسعة من الملحقات الكهربائية والميكانيكية.
يجب على المشترين التمييز بين منتجات Susol IEC و Susol UL و Metasol على مستوى رقم الكتالوج. تأكد من المعيار، وعدد الأقطاب، والإطار، ووحدة الرحلة، وقدرة القطع، ومصفوفة الملحقات، وقناة الخدمة المحلية؛ فتشابه أسماء السلاسل لا يعني أن الأجهزة قابلة للتبديل.
9. تشينت (CHINT)
تقدم شركة CHINT محفظة واسعة من منتجات الجهد المنخفض وتنافس بقوة في المشاريع التجارية والصناعية الحساسة للتكلفة. تغطي قواطع الدائرة المقولبة (MCCB) من سلسلة NM احتياجات التوزيع القياسية وهي متوفرة على نطاق واسع من خلال العديد من القنوات الدولية.
تكمن القوة في اتساع نطاق المنتجات وسهولة الوصول التجاري إليها. تقع على عاتق المشتري مسؤولية عدم الاكتفاء بسمعة العلامة التجارية العامة بدلاً من التحقق على مستوى الطراز. اطلب المعيار الدقيق، وجهد التشغيل المقنن، وقيم Icu و Ics، وتفاصيل وحدة الرحلة، وظروف درجة الحرارة، وقائمة الملحقات، والشهادة الحالية لرقم الكتالوج الذي يتم تقديم عرض أسعار له.
يمكن أن تكون CHINT خياراً منطقياً للمشاريع القياسية، ولكن الأنظمة الهندسية المعقدة لا تزال بحاجة إلى وثائق التنسيق والانتقائية المتوافقة مع سلسلة الحماية الكاملة.
10. VIOX Electric
تخدم شركة VIOX Electric الموزعين، ومصنعي اللوحات (OEM)، والمشترين للمشاريع الذين يبحثون عن مصادر توريد مرنة لقواطع الدائرة المقولبة (MCCB) ومنتجات حماية الجهد المنخفض الملحقة بها. يختلف دورها في هذه المقارنة عن مجموعات المفاتيح الكهربائية متعددة الجنسيات: حيث تكمن الميزة التجارية في دعم المواصفات المستجيب، والتوريد المنسق، والقدرة على مناقشة متطلبات الموزع أو مصنع المعدات الأصلية بشكل مباشر.
لا ينبغي اختيار منتجات VIOX لمجرد أن المنتج يحمل التيار المطلوب مطبوعاً على الملصق. يجب على المشترين إرسال جهد النظام، وعدد الأقطاب، والتيار المقنن، وتيار العطل المتاح، وقيمة Icu/Ics أو AIC المطلوبة، ونوع وحدة الرحلة، وجدول الملحقات، وبيئة التركيب، ومتطلبات شهادة سوق الوجهة للحصول على التأكيد الفني.
راجع المتاح قواطع الدائرة المقولبة VIOX عند إعداد عرض الأسعار. يجب استخدام وثائق المنتج الدقيقة فقط لتأكيد الامتثال أو ملاءمة المشروع.
أفضل العلامات التجارية لقواطع الدائرة المقولبة (MCCB) حسب التطبيق
| التطبيق | الشركات المصنعة المدرجة عادة في القائمة المختصرة | أولوية القرار |
|---|---|---|
| التوزيع التجاري الذكي | شنايدر إلكتريك، سيمنز، إيتون، إيه بي بي | رحلة إلكترونية، قياس، اتصالات، انتقائية |
| الأتمتة الصناعية والآلات | سيمنز، ميتسوبيشي إلكتريك، فوجي إلكتريك، إل إس إلكتريك | تنسيق المحركات، الملحقات، تكامل أنظمة التحكم |
| لوحات التوزيع ولوحات المفاتيح الكهربائية وفق المعايير الأمريكية الشمالية | إيتون، سيمنز، إيه بي بي، شنايدر إلكتريك | معيار UL 489، سعة القطع (AIC)، عائلة اللوحات المعتمدة، التصنيف التسلسلي |
| لوحات المفاتيح الكهربائية الصناعية وفق معايير اللجنة الكهروتقنية الدولية (IEC) | شنايدر إلكتريك، إيه بي بي، سيمنز، ميتسوبيشي إلكتريك، إل إس إلكتريك | المعيار الدولي IEC 60947-2، قدرة القطع القصوى (Icu) وقدرة القطع التشغيلية (Ics)، جداول الانتقائية والنسخ الاحتياطي |
| لوحات التوزيع التجارية | ليجراند، شنايدر إلكتريك، إيه بي بي، سيمنز | التكامل داخل اللوحات، الملحقات، الوثائق الفنية، التوفر المحلي |
| لوحات كهربائية قياسية تركز على القيمة الاقتصادية | تشينت، فيوكس إلكتريك، إل إس إلكتريك | الوثائق الفنية، المخزون المحلي، التكلفة الإجمالية الواصلة، الدعم الفني |
| التوريد عبر الموزع أو الشركة المصنعة للمعدات الأصلية (OEM) | VIOX Electric, CHINT, LS Electric | تنسيق النطاق، الحد الأدنى لكمية الطلب (MOQ)، المهلة الزمنية، وضع العلامات والوثائق |
هذا الجدول هو نقطة بداية، وليس موافقة على استبدال علامة تجارية بأخرى. قواطع الدائرة المقولبة (MCCB) ليست قابلة للتبديل عالمياً عبر أنظمة اللوحات الكهربائية.

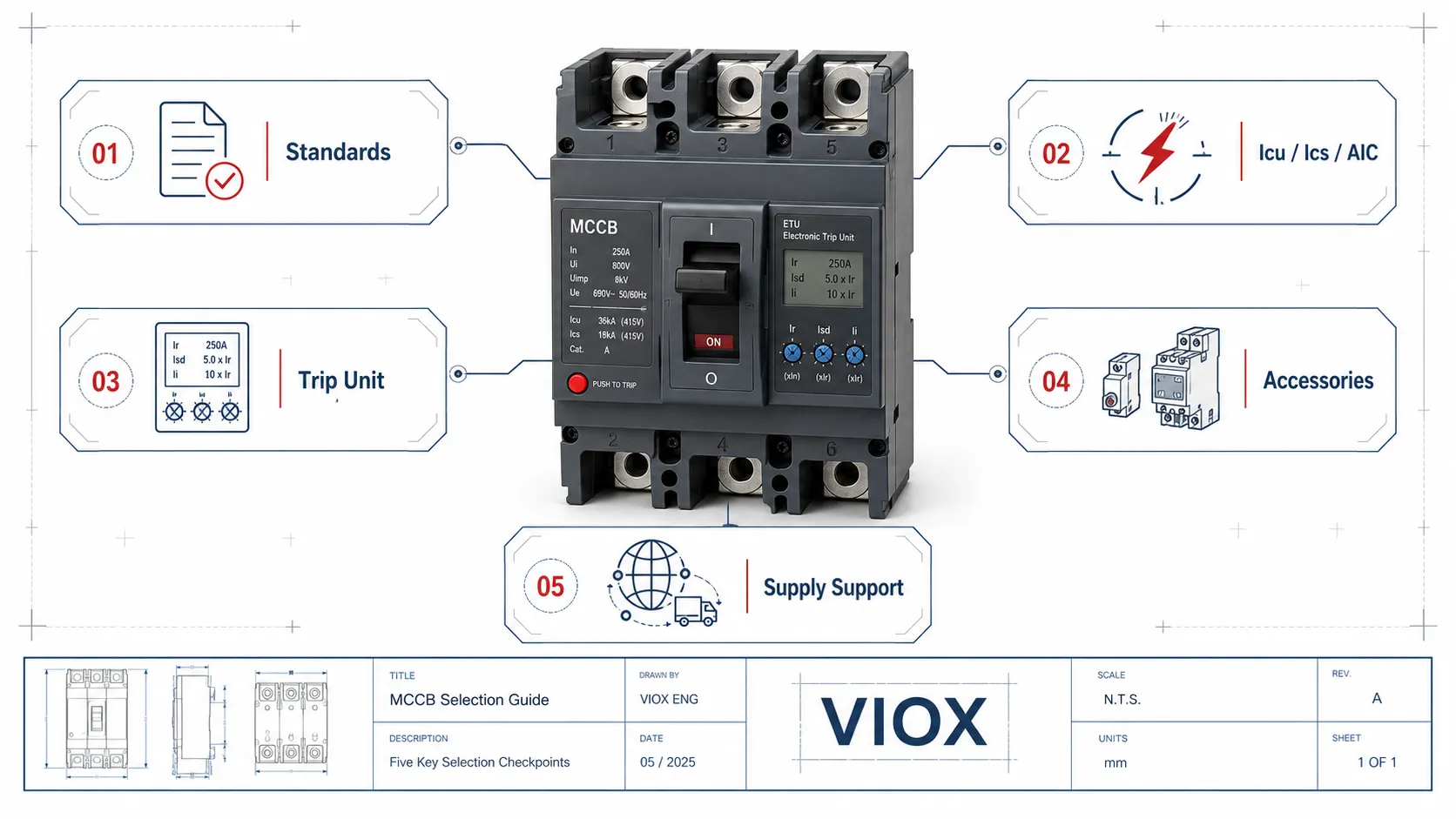

كيفية مقارنة الشركات المصنعة لقواطع الدائرة المقولبة (MCCB) دون تخمين
1. ابدأ بالمعيار المعمول به
يعد معيار IEC 60947-2 المرجع الأساسي لقواطع الدائرة الكهربائية ذات الجهد المنخفض الصناعية في أسواق اللجنة الكهروتقنية الدولية (IEC). يتم تقييم قواطع الدائرة المقولبة في أمريكا الشمالية عادةً بموجب معيار UL 489. تستخدم هذه الأطر مصطلحات وسياقات اختبار مختلفة، لذا فإن المقارنة الرقمية دون الرجوع إلى المعيار قد تكون مضللة.
لا تقبل عبارات مثل “جودة IEC و UL” دون شهادة أو قائمة خاصة بطراز معين. اسأل عن رقم الكتالوج المشمول وما إذا كانت الملحقات المقترحة مدرجة في الموافقة.
2. طابق قدرة القطع مع تيار العطل المتاح
في وثائق اللجنة الكهروتقنية الدولية (IEC)، يقارن المشترون عادةً بين قدرة القطع القصوى للتيار القصير (Icu) وقدرة القطع التشغيلية للتيار القصير (Ics). أما في أمريكا الشمالية، فغالبًا ما يتمحور نقاش الشراء حول قدرة قطع التيار (AIC). يجب أن يكون التصنيف المختار كافيًا لتحمل تيار القصر المتوقع عند نقطة التركيب.
تُعد قيمة (Ics) مفيدة بشكل خاص عندما تكون استمرارية الخدمة بعد حدوث عطل أمرًا بالغ الأهمية، لأنها تعبر عن قدرة القطع التشغيلية بالنسبة إلى (Icu) وفقًا لتسلسل الاختبار القياسي. إن وجود قيمة عالية لـ (Icu) لا يصف بحد ذاته القدرة التشغيلية بعد حدوث العطل.

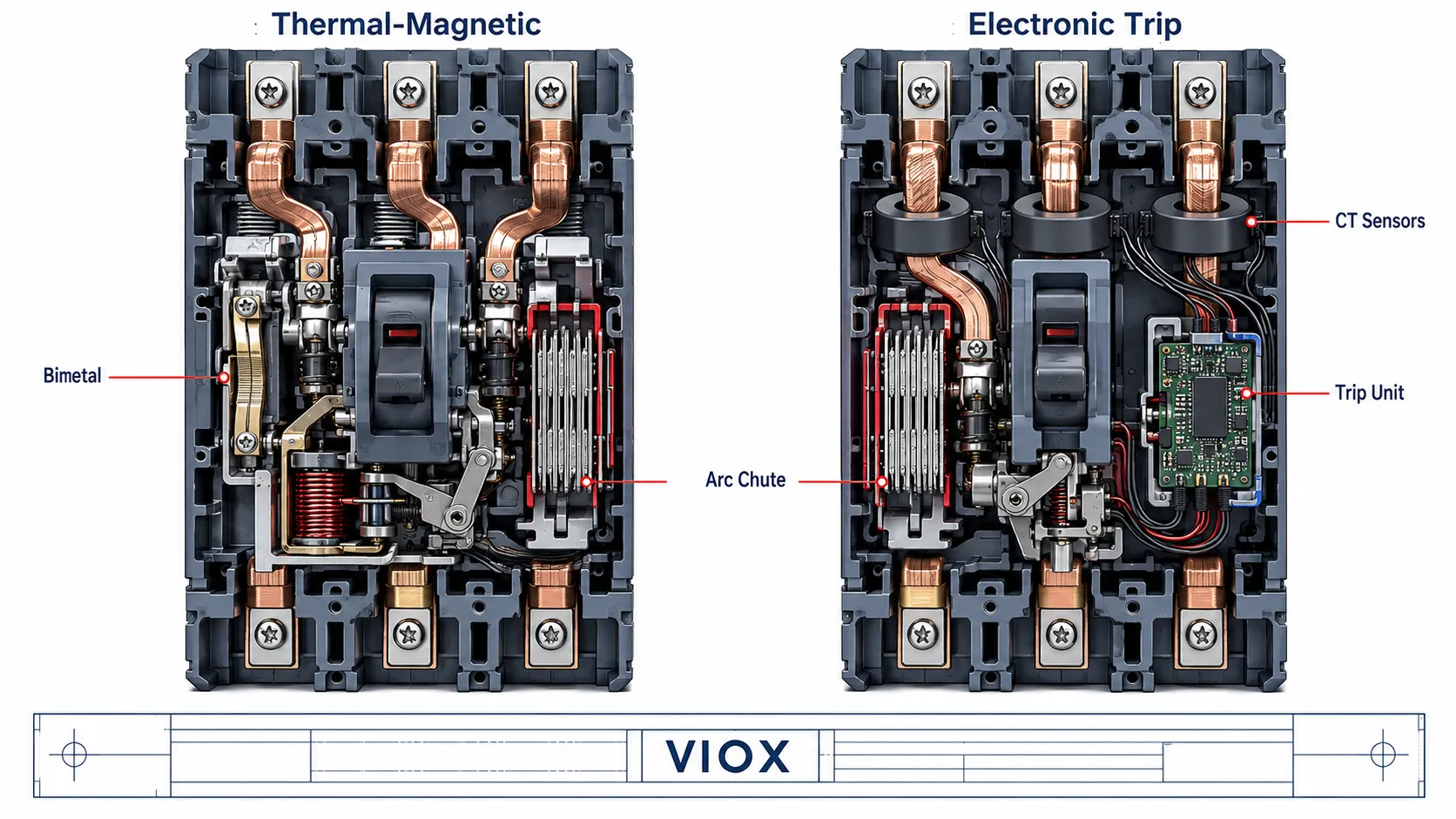

اختر وحدة الفصل (Trip Unit) المناسبة لدراسة الحماية.
تُعد قواطع الدائرة المقولبة (MCCB) ذات الفصل الحراري المغناطيسي اقتصادية ومناسبة للعديد من المغذيات القياسية. وتوفر وحدات الفصل الإلكترونية نطاق ضبط أوسع، وتنسيقًا أكثر دقة، بالإضافة إلى وظائف الحماية طويلة المدى، وقصيرة المدى، واللحظية، وحماية الخطأ الأرضي، وذلك حسب الطراز. كما قد توفر الوحدات المتقدمة ميزات القياس، والإنذارات، وتسجيل الأحداث، أو الاتصالات.
إذا كنت تقارن بين هذه التقنيات، فاستخدم دليل المقارنة بين قواطع الدائرة المقولبة (MCCB) ذات الفصل الحراري المغناطيسي وتلك ذات الفصل الإلكتروني قبل طلب عروض أسعار بديلة من الموردين.

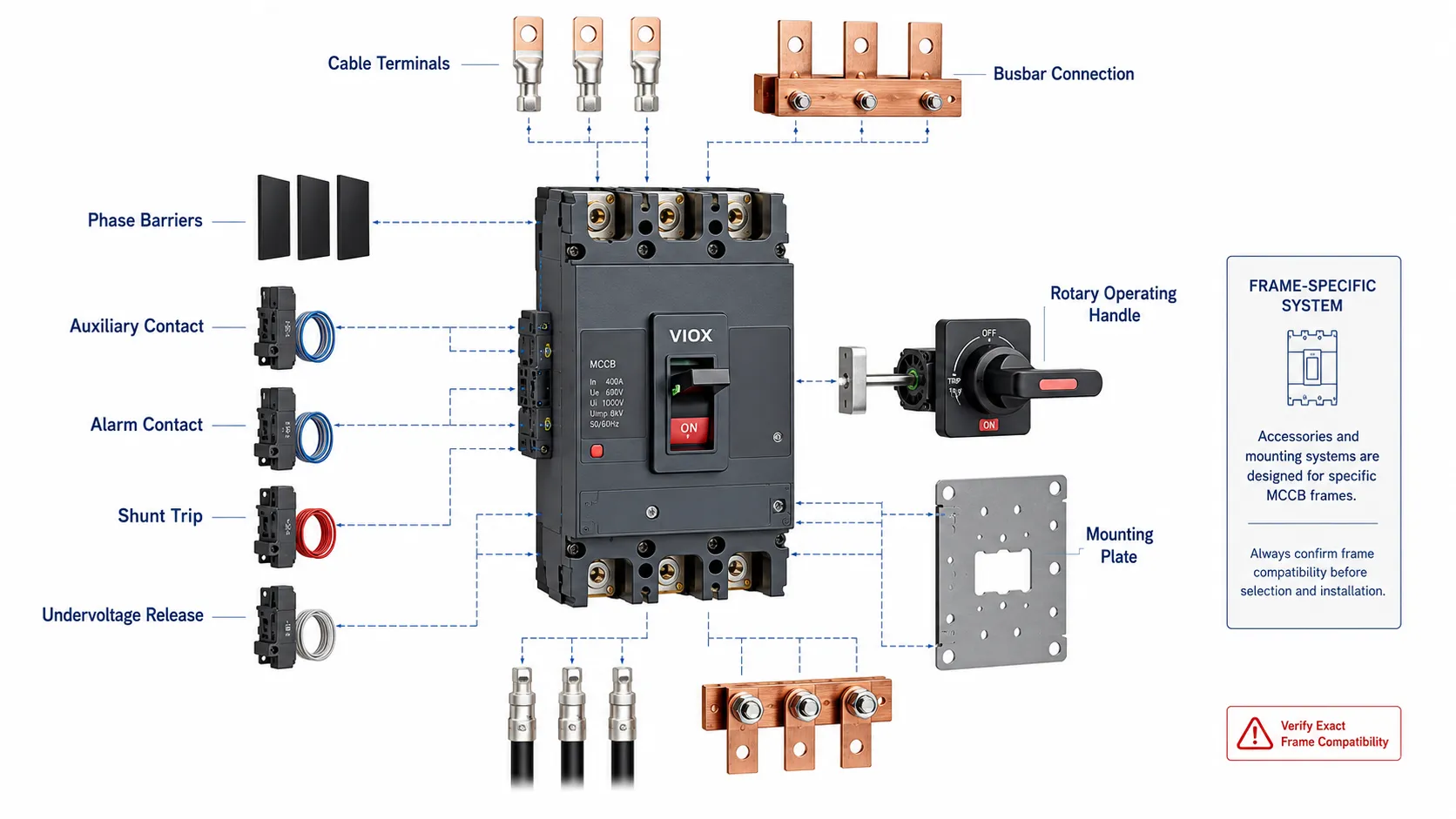

تحقق من توافق الملحقات ولوحة التوزيع
يعد قاطع الدائرة المقولب (MCCB) جزءاً من نظام ميكانيكي وكهربائي. تحقق من أطراف قضبان التوزيع أو الكابلات، والموزعات، وحواجز الأطوار، والملامسات المساعدة، وملامسات الإنذار، وملفات الفصل، وملفات الجهد المنخفض، والمقابض الدوارة، ومشغلات المحركات، والقواعد القابلة للتوصيل أو السحب، وأقفال الأبواب.
قد لا تتناسب الملحقات من حجم إطار أو جيل منتج أو مصنع مختلف بشكل جيد، أو قد تؤدي إلى إبطال تصميم التجميع. وينطبق الشيء نفسه على تركيب علامة تجارية مختلفة لقاطع الدائرة المقولب (MCCB) في لوحة توزيع موجودة.
اطلب أدلة التنسيق
بالنسبة للأنظمة الانتقائية، اطلب منحنيات الزمن والتيار وجداول التنسيق الخاصة بالشركة المصنعة. بالنسبة للتركيبات ذات التصنيف التسلسلي أو الحماية الاحتياطية، استخدم فقط المجموعات التي تم اختبارها أو توثيقها والمقبولة من قبل المعيار والسلطة المعنية.
لا يمكن لأي مورد موثوق تقييم موثوقية قاطع الدائرة المقولب (MCCB) بناءً على اسم العلامة التجارية وحدها. فتوثيق التنسيق، وتتبع المنتج الأصلي، والتركيب الصحيح، والتحكم في عزم الدوران، والظروف المحيطة، والصيانة، كلها عوامل لها تأثير مباشر على الأداء الميداني.
الشركة المصنعة لقاطع الدائرة المقولب (MCCB) مقابل مورد قاطع الدائرة المقولب (MCCB)
تقوم الشركة المصنعة لقواطع الدائرة المقولبة (MCCB) بتصميم أو إنتاج القاطع. قد يكون مورد الـ MCCB هو الشركة المصنعة، أو موزعاً معتمداً، أو مصنع لوحات كهربائية، أو شركة تجارة تصدير. هذا التمييز مهم لأن المصدر يحدد إمكانية التتبع، والدعم الفني، واستمرارية المخزون، ومعالجة الضمان.
| فحص المورد | الأدلة المطلوبة |
|---|---|
| هوية المنتج | رقم الكتالوج الكامل وورقة البيانات الفنية الحالية |
| حالة المعايير | شهادة خاصة بالطراز، أو قائمة، أو إقرار حسب المتطلبات |
| سعة تحمل تيار القصر | قدرة القطع القصوى (Icu/Ics) أو تيار القطع (AIC) عند الجهد المحدد |
| إعدادات الحماية | منحنى وحدة الفصل ونطاق الضبط |
| الإكسسوارات | مصفوفة الملحقات المعتمدة للهيكل المحدد |
| دمج اللوحة | الأبعاد، والموصلات، وبيانات تبديد الحرارة، وجداول التنسيق |
| استمرارية التغذية الكهربائية | المهلة الزمنية، وحالة دورة حياة المنتج، ومسار الاستبدال |
| الأصالة | قناة التتبع وعلامات الشركة المصنعة |
للحصول على نظرة فنية أعمق حول التصميم، والقدرات، والتطبيقات، راجع دليل قواطع الدائرة المقولبة (MCCB) الشامل.
أخطاء شائعة عند شراء قواطع الدائرة المقولبة (MCCB)
المقارنة بناءً على تصنيف الأمبير فقط
يمكن لقاطعي دائرة مقولبة (MCCB) بسعة 250 أمبير أن يختلفا في حجم الإطار، وقدرة القطع، ووحدات الفصل، وجهد التشغيل، والأطراف، والاعتمادات. التيار المقنن هو مجرد بند واحد في المواصفات.
التعامل مع قيم Icu و Ics و AIC كأنها مسميات متطابقة
تنتمي هذه القيم إلى سياقات معيارية مختلفة وتصف جوانب مختلفة لأداء قصر الدائرة. يجب مقارنة التصنيفات الكاملة عند جهد النظام الفعلي.
افتراض أن القاطع سيتناسب مع أي لوحة توزيع
هندسة قضبان التوزيع (Busbar)، وطريقة التركيب، وضغط الأطراف، وتبديد الحرارة، والمسافات البينية، وشهادة التجميع هي أمور خاصة بكل نظام. التركيب المادي لا يعني بالضرورة التوافق الكهربائي أو التنظيمي.
شراء أنظمة اتصالات متطورة دون وجود خطة تكامل
تكون وحدة الفصل الإلكترونية ذات قيمة عند تحديد وتكليف ميزات الحماية أو القياس أو التشخيص أو الاتصال الخاصة بها. وبخلاف ذلك، قد تؤدي إلى زيادة التكلفة وتعقيد قطع الغيار دون تقديم قيمة تشغيلية.
تجاهل دورة حياة المنتج وتوفر قطع الغيار
بالنسبة لمصنع يحتوي على عشرات المغذيات المتطابقة، قد تكون التوافرية المستقبلية أكثر أهمية من أقل سعر أولي. اسأل عما إذا كانت السلسلة لا تزال قيد الإنتاج، وما هي الملحقات المتوفرة محلياً، وكيف سيتم التعامل مع عمليات الاستبدال.
الأسئلة المتداولة
ما هي أفضل علامة تجارية لقواطع الدائرة المقولبة (MCCB) للاستخدام الصناعي؟
لا توجد علامة تجارية واحدة هي الأفضل لقواطع الدائرة المقولبة (MCCB) الصناعية. عادة ما يتم اختيار شنايدر إلكتريك (Schneider Electric)، وABB، وسيمنز (Siemens)، وإيتون (Eaton) لتوزيع الطاقة الهندسي؛ بينما تتميز ميتسوبيشي إلكتريك (Mitsubishi Electric)، وفوجي إلكتريك (Fuji Electric)، وإل إس إلكتريك (LS Electric) في سياقات الآلات والأتمتة. الخيار الأفضل هو الذي يلبي دراسة الحماية، والمعايير، وهيكلية اللوحة، ومتطلبات الملحقات، واحتياجات الدعم المحلي.
ما هي الشركات المصنعة لقواطع الدائرة المقولبة (MCCB) التي توفر وحدات فصل إلكترونية وخيارات اتصال؟
تمتلك شنايدر إلكتريك، وسيمنز، وإيتون، وABB خيارات ناضجة لوحدات الفصل الإلكترونية وتوزيع الطاقة المتصل. يختلف التوفر حسب حجم الإطار والمنطقة. قارن بين وظائف الحماية، ودقة القياس، والبروتوكول، وأدوات التكليف، ومتطلبات الأمن السيبراني، وتوفر الوحدات الاحتياطية بدلاً من الاكتفاء بمصطلح “قاطع دائرة ذكي”.”
هل يمكن استخدام قواطع الدائرة المقولبة (MCCBs) من مصنعين مختلفين في نفس لوحة التوزيع؟
فقط عندما يدعم تصميم لوحة التوزيع، ونظام التثبيت، وتوصيلات قضبان التوزيع، والخلوص، والأداء الحراري، وتصنيف قصر الدائرة، واعتماد التجميع المعمول به، هذا المزيج المحدد. لا تستبدل علامة تجارية بأخرى لمجرد أن أبعادها تبدو متشابهة.
أيهما أكثر أهمية: Icu أم Ics؟
كلاهما مهم في مشاريع اللجنة الكهروتقنية الدولية (IEC). يشير Icu إلى قدرة القطع القصوى لقصر الدائرة، بينما يشير Ics إلى قدرة القطع التشغيلية لقصر الدائرة وفقاً لظروف اختبار المعيار IEC 60947-2. تحدد دراسة حماية المشروع ومتطلبات استمرارية الخدمة القيم المقبولة.
هل يجب أن أختار قاطع دائرة مقولبة (MCCB) حراري مغناطيسي أم إلكتروني؟
اختر الحماية الحرارية المغناطيسية للمغذيات البسيطة والحساسة للتكلفة حيث تتوافق تعديلاتها الثابتة أو المحدودة بشكل صحيح. اختر وحدة الرحلة الإلكترونية عندما يحتاج النظام إلى انتقائية أكثر دقة، أو حماية قابلة للتعديل ضد القصر الزمني أو الخطأ الأرضي، أو القياس، أو التشخيص، أو الاتصال.
هل مورد قواطع الدائرة المقولبة (MCCB) الأرخص هو الأفضل من حيث القيمة؟
ليس بالضرورة. تشمل التكلفة الإجمالية وقت الهندسة، وتعديلات اللوحة، ودراسات التنسيق، ومخاطر التوقف عن العمل، وتوافر قطع الغيار، والخدمات اللوجستية، والدعم الفني. يمكن أن يصبح سعر الوحدة المنخفض مكلفاً إذا كانت الوثائق أو الملحقات غير متوفرة.
قائمة التحقق من الاختيار النهائي
قبل اعتماد الشركة المصنعة أو المورد لقاطع الدائرة المقولب (MCCB)، تأكد من:
- جهد النظام، التردد، عدد الأقطاب، ونظام التأريض؛;
- تيار الحمل، تصنيف الكابل، حجم الإطار، وتصنيف وحدة الفصل؛;
- تيار القصر المتوقع عند نقطة التركيب؛;
- سعة القطع القصوى (Icu/Ics) أو تيار القطع المقنن (AIC) المطلوب عند الجهد المحدد؛;
- وظائف الحماية الحرارية المغناطيسية أو الإلكترونية؛;
- متطلبات الانتقائية، أو الحماية الاحتياطية، أو التصنيف التسلسلي؛;
- الأطراف، والتركيب، والملحقات الداخلية، وآلية التشغيل؛;
- وثائق اللجنة الكهروتقنية الدولية (IEC) أو مختبرات أندررايترز (UL) أو أي وثائق أخرى خاصة بالسوق للطراز المحدد؛;
- التوافق مع لوحات التوزيع أو قواطع الدائرة المقولبة (MCC) والامتثال على مستوى التجميع؛;
- المخزون المحلي، وفترة التوريد، وحالة دورة حياة المنتج، وخدمات ما بعد البيع.
أفضل شركة مصنعة لقواطع الدائرة المقولبة (MCCB) ليست بالضرورة هي الشركة الأكبر، بل هي الشركة المصنعة التي يتناسب قاطع الدائرة الخاص بها ووثائقها وملحقاتها وقنوات توريدها مع النظام الكهربائي بالكامل.
المصادر المرجعية
- شنايدر إلكتريك ComPacT NSX
- سيمنز SENTRON 3VA
- قواطع الدائرة المقولبة (MCCBs) من إيتون باور ديفينس
- قواطع الدائرة المقولبة من شركة ABB
- قواطع الدائرة المقولبة (MCCBs) من ميتسوبيشي إلكتريك
- البيانات الفنية لقواطع الدائرة المقولبة (MCCB) من ليجراند طراز DPX³
- قواطع الدائرة المقولبة (MCCBs) من سلسلة BW من فوجي إلكتريك
- قواطع الدائرة المقولبة (MCCBs) المتوافقة مع معايير UL من سلسلة Susol من إل إس إلكتريك
