خفض ذروة الطلب للمنشآت الصناعية: القياس، والتحكم في الأحمال، وتحديد حجم نظام تخزين الطاقة بالبطاريات (BESS)

يُعد خفض ذروة الطلب مشكلة تتعلق بالتحكم في الفترات الزمنية قبل أن تكون مشكلة تتعلق باختيار المعدات. ابدأ ببيانات تعرفة شركة المرافق وعداد الإيرادات، وأعد بناء الكمية التي تُنشئ رسوم الطلب، وحدد العمليات المسؤولة عن أعلى الفترات القابلة للتحصيل، ثم اختر المجموعة الأقل تأثيراً على سير العمل من الجدولة، والتحكم في الأحمال، وتخزين الطاقة.

لا يكون نظام تخزين الطاقة بالبطاريات (BESS) مفيداً إلا عندما يتمكن نظام تحويل الطاقة الخاص به من تغطية الخفض اللحظي، وتكون طاقته القابلة للاستخدام قادرة على الحفاظ على هذا الخفض لكل حدث ذي صلة. إنه ليس الحل الافتراضي. فقد يحصل المصنع على حد الطلب المطلوب من خلال البدء المتتابع، أو الشحن المُدار، أو التحكم في نقطة ضبط محرك التردد المتغير (VFD)، أو جدولة الأحمال الحرارية، أو فصل الأحمال المؤقت، أو التخزين، أو مزيج منسق من هذه الحلول.

النطاق الهندسي: تدعم المعادلات أدناه تحليل الجدوى والمواصفات الأولية. تحدد تعرفة شركة المرافق وعداد الإيرادات الفاتورة. لا يزال التصميم التفصيلي يتطلب الكود الكهربائي المعمول به، وقواعد الربط البيني، ودراسة الحماية، وكود الحريق، ووثائق المعدات، وموافقة السلطة المختصة (AHJ).

1. تحديد الكمية التي يجب التحكم فيها

الطاقة والطلب مرتبطان ببعضهما البعض ولكنهما غير قابلين للتبادل:

• الطاقة، kWh: القدرة المتكاملة عبر الزمن.
• الطلب، kW: قيمة قدرة يتم تحديدها وفقاً لطريقة القياس والإطار الزمني للتعريفة.
• الطلب الظاهري، kVA: تستخدمه بعض التعريفات بدلاً من، أو بالإضافة إلى، الطلب بـ kW.
• طلب الفوترة: القيمة التي تستخدمها التعريفة فعلياً بعد تطبيق فترات استخدام الوقت، أو معدلات التدرج، أو الطلب التعاقدي، أو تعديلات معامل القدرة، أو قواعد ذروة الحمل المتزامنة.

بالنسبة لفترة زمنية ثابتة بسيطة (T)، فإن متوسط الطلب على استيراد الطاقة من الشبكة في الفترة (k) هو:

P_d,k = (1 / T) × ∫ P_grid(t) dt

إذا كانت الفترة تحتوي على طاقة مستوردة (E_k)، فإن الصيغة المكافئة هي:

P_d,k = E_k / T

بالنسبة لتعريفة تحاسب على الحد الأقصى للفترة فقط ضمن نافذة زمنية مؤهلة (W):

D_month = max(P_d,k)، لكل فترة k داخل W

هذا نموذج، وليس تعريفاً عالمياً للتعريفة. قد تستخدم شركات المرافق فترات زمنية مجمعة، أو فترات متدحرجة، أو الطلب الحراري، أو ذروة النظام المتزامنة، أو عدة سجلات طلب حسب وقت الاستخدام، أو الحد الأدنى للطلب أو الطلب المقنن. تميز وزارة الطاقة الأمريكية (DOE) بين الطلب غير المتزامن، والطلب حسب وقت الاستخدام، وطلب ذروة النظام، وشرائح الطلب في إرشادات أسعار المرافق.

مدخلات التعرفة التي يجب استخراجها قبل تحليل المعدات

مدخل التعرفة	سؤال هندسي	لماذا يغير ذلك تصميم التحكم
كمية الطلب	هل تتم محاسبة الطلب بوحدة kW أو kVA أو كليهما؟	قد تتطلب رسوم kVA تحليل معامل القدرة، وليس فقط خفض القدرة الفعالة.
طريقة الفاصل الزمني	هل هي طريقة الكتلة (Block) أو المتدحرجة (Rolling) أو الحرارية أو طريقة أخرى؟	يجب على وحدة التحكم تقدير نفس الكمية بدقة كافية لاتخاذ إجراء قبل تحديد قيمة الفوترة.
نافذة المحاسبة	جميع الساعات، أم ساعات الذروة، أم فترات متعددة؟	قد لا يكون لإجراء التحكم خارج نافذة المحاسبة أي قيمة في رسوم الطلب.
آلية السقاطة/المراجعة السابقة	هل يحدد الطلب السابق حداً أدنى للفوترة؟	قد لا تؤدي ذروة الأحمال الفعلية المنخفضة إلى خفض الفاتورة فوراً.
ذروة الحمل المتزامنة	هل تعتمد الرسوم على الحد الأقصى للمنشأة أم على أحداث النظام الكهربائي للشبكة؟	قد يكون التنبؤ بحدث خارجي أكثر أهمية من وضع حد أقصى للمنشأة.
قاعدة التصدير	هل يُسمح بالطاقة العكسية وكيف يتم قياسها؟	يحتاج جهاز التحكم في نظام تخزين طاقة البطاريات (BESS) إلى قيد للتصدير ومنطق منفصل للاستيراد/التصدير.
العقد/الطلب الأدنى	هل يوجد حد أدنى للطلب أو سعة متعاقد عليها؟	قد لا يوفر الانخفاض عن ذلك الحد أي ميزة إضافية في التعرفة.

لا تستنتج أيًا من هذه القيم من مثال نموذجي مدته 15 دقيقة. اقرأ جدول الأسعار النشط، والملحقات، والشروط الخاصة، والفواتير الأخيرة. وحيثما أمكن، قم بتأكيد التفسير مع شركة المرافق.

2. إعادة بناء خط الأساس من بيانات الفاصل الزمني

استخدم سنة تشغيلية كاملة واحدة على الأقل عندما يمكن للموسمية، أو مزيج الإنتاج، أو الطقس، أو مواسم التعرفة أن تغير ذروة الاستهلاك. قد تكون هناك حاجة إلى مزيد من البيانات عندما تكون للتعرفة فترة مراجعة أطول أو عندما يكون للمنشأة حملات غير متكررة.

فحوصات جودة البيانات

قبل ترتيب ذروات الاستهلاك، تحقق من:

1. اتفاقية الطابع الزمني: التوقيت المحلي، التوقيت العالمي المنسق (UTC)، انتقالات التوقيت الصيفي، والطوابع الزمنية لنهاية الفترة مقابل بداية الفترة.
2. مدة الفترة: لا تخلط بين سجلات 5 و 15 و 30 و 60 دقيقة دون إعادة أخذ العينات حسب الطاقة.
3. السجلات المفقودة والمكررة: قم بتمييزها؛ لا تقم بملء فترات الذروة بمتوسط القيم دون إشعار.
4. الوحدات والقياس: تحقق من Wh/kWh، وW/kW، ونسبة محول التيار (CT)، ونسبة محول الجهد، والمعامل.
5. إشارة الاستيراد والتصدير: قم بتخزينها بشكل منفصل إن أمكن. إذ يمكن للقيمة الصافية أن تخفي سلوك الحمل والتوليد المتزامن.
6. حدود العداد: حدد المغذيات والمولدات وأنظمة التخزين التي تقع قبل أو بعد نقطة القياس.
7. مطابقة الإيرادات: قارن ذروة الأحمال الشهرية وإجمالي الطاقة المُعاد بناؤها بالفواتير. اشرح التيار المتبقي قبل تحديد أحجام عناصر التحكم.

يُعد العداد الداخلي ذا قيمة لا تقدر بثمن للتحكم في الوقت الفعلي، لكنه لا يغني عن عداد الإيرادات. إذ يمكن لساعته، وقاعدة التجميع، ودقة محول التيار CT، ومعدل أخذ العينات، وحدود العداد أن تخلق فرقاً منهجياً. لمعرفة مفاهيم بنية القياس والدقة، راجع دليل VIOX الخاص بـ عدادات الطاقة، ومحولات التيار CT، وبروتوكول Modbus.

أنشئ جدولاً لأحداث الذروة، وليس فقط منحنى مدة الحمل

يوضح منحنى مدة الحمل عدد مرات تجاوز الطلب لعتبة معينة، لكنه يزيل الترتيب الزمني. يتطلب تحديد حجم التخزين والتحكم في العمليات التسلسل الزمني. أنشئ جدول أحداث يحتوي على:

• وقت البدء والانتهاء؛;
• الطلب الأقصى والمتوسط؛;
• المدة الزمنية فوق سعات المرشحين؛;
• حالة الإنتاج، والدفعة، والوردية، وسياق الطقس؛;
• بدء تشغيل الأحمال الكبيرة ودورات التشغيل المتداخلة؛;
• توافر الأحمال القابلة للتحكم؛;
• حالة التوليد والتخزين في الموقع؛;
• وقت الاسترداد السابق واللاحق.

قم بتجميع التجاوزات المتجاورة في حدث واحد. قد تُعتبر ذروتان تفصل بينهما خمس دقائق دورة تشغيل تخزين واحدة إذا لم تتمكن البطارية من إعادة الشحن بينهما.

3. فصل خمس استراتيجيات مختلفة للطلب

إن التعامل مع كل إجراء على أنه “خفض للذروة” يخفي اختلافات مهمة.

الاستراتيجية	ما يتغير	تبعات الطاقة	تأثير التحكم
الكفاءة	يقلل الطاقة المطلوبة لنفس المخرجات المفيدة	يقلل عادةً من استهلاك kWh وقد يقلل من ذروة الطلب بالـ kW	إجراء مستمر؛ تحقق من حدوث التوفير خلال فترات الذروة الخاضعة للرسوم.
ترحيل الأحمال	نقل مهمة استهلاك الطاقة إلى وقت آخر	غالباً ما تكون إجمالي قيمة kWh متشابهة	يتطلب مرونة في الجدول الزمني ونافذة زمنية آمنة خارج أوقات الذروة.
تخفيف الأحمال	يوقف أو يقلل الحمل مؤقتاً	قد يقلل من المخرجات أو يتطلب استعادة لاحقة	يحتاج إلى تحديد الأولويات، والحد الأقصى لوقت الانقطاع، ومنطق إعادة التشغيل.
خفض ذروة الاستهلاك	يبقي استيراد الطاقة من الشبكة تحت سقف محدد	قد يؤدي إلى تحويل الطاقة أو إضافة فاقد في التحويل	يتطلب قياساً بحلقة مغلقة ومشغلاً مثل حمل قابل للتحكم، أو تخزين، أو توليد.
استجابة الطلب	تغيير الحمل استجابةً لحدث خاص بالمرفق أو السوق	خاص بالعقد	يتطلب اتصالات الأحداث، وقواعد خط الأساس، والتحقق من الأداء، والالتزام التشغيلي.

يميز مختبر أوك ريدج الوطني بين فصل الأحمال المؤقت وبين نقل الاستهلاك من خلال ترحيل الأحمال في دليل فواتير المرافق الكهربائية. توجيهات وزارة الطاقة (DOE) للاستجابة للطلب الصناعي تؤكد بالمثل على فهم ملف تعريف الحمل للمنشأة قبل تخصيص أحمال الإنتاج للاستجابة لحدث ما.

ابدأ بتسلسل عناصر التحكم ذات التعقيد المنخفض أولاً

الترتيب المنطقي من الناحية الفنية هو:

1. القضاء على أخطاء القياس ونموذج التعرفة؛;
2. إزالة البدء المتزامن وذروات الاستعادة التي يمكن تجنبها؛;
3. إعادة جدولة الأحمال القابلة للتأجيل؛;
4. تعديل الأحمال المرنة ضمن حدود العملية؛;
5. فصل الأحمال المعتمدة أثناء الأحداث الاستثنائية؛;
6. استخدام BESS أو أي مورد آخر قابل للجدولة للتيار المتبقي الذي لا يمكن إدارته تشغيلياً.

هذا ليس تصنيفاً اقتصادياً إلزامياً. فهو يمنع تحديد حجم نظام التخزين لتغطية الذروات التي يمكن إزالتها عن طريق تصحيح الجدولة.

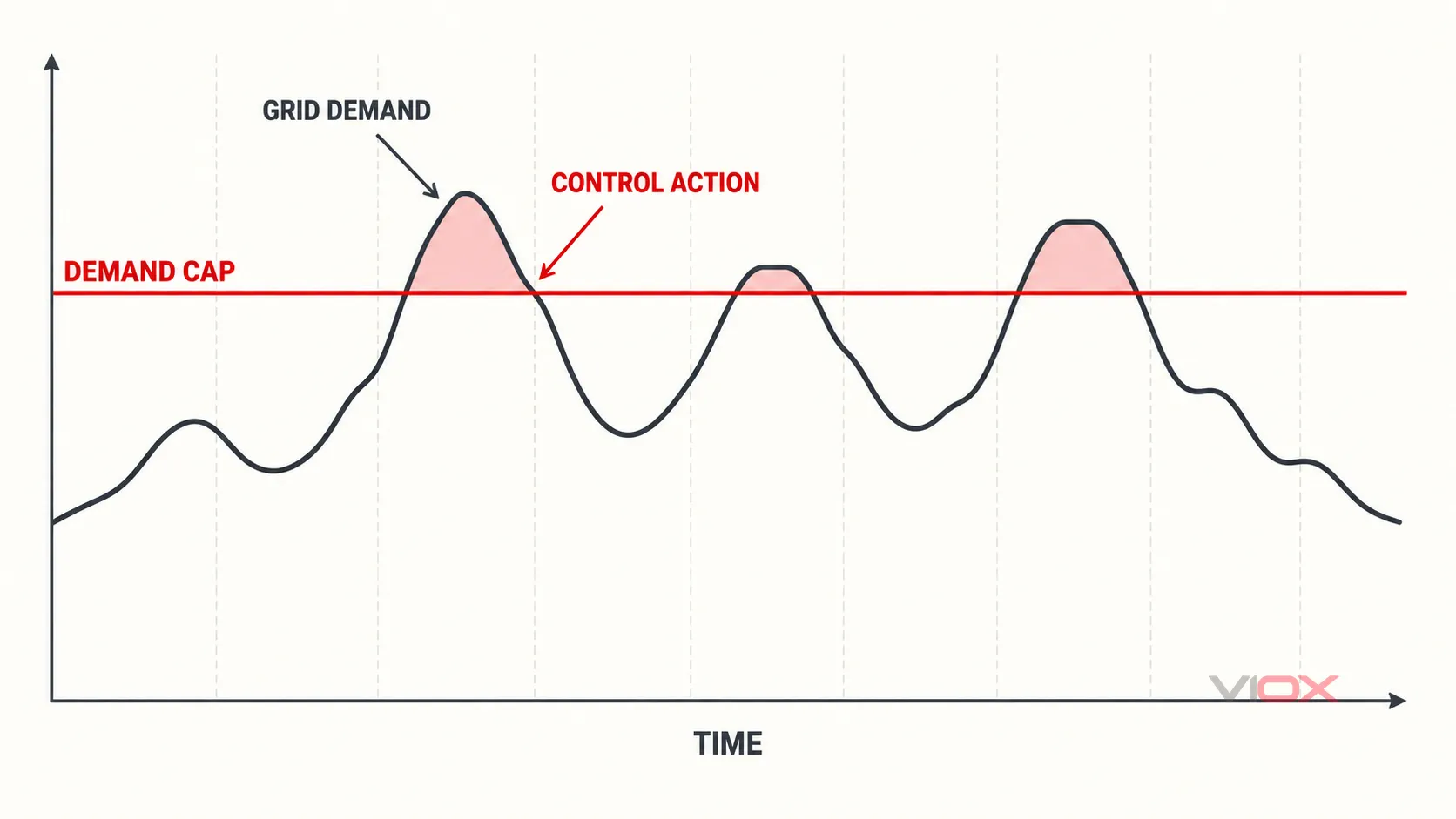

4. ضبط سقف الطلب بناءً على العمليات، وليس بناءً على نسبة مئوية مستهدفة

ليكن (D_{base,m}) هو طلب الفوترة المعاد بناؤه للشهر (m). يكون الحد الأقصى المرشح (P_{cap}) ممكناً فقط إذا كان نظام التحكم قادراً على تغطية كل تجاوز ذي صلة دون انتهاك قيود العملية، أو المعدات، أو التعرفة، أو الربط البيني.

تعريف ملف تعريف صافي الاستيراد غير المتحكم فيه كالتالي:

P_base(t) = P_load(t) - P_onsite_generation(t)

بالنسبة للموقع غير المصدر للطاقة، فإن إجراء التحكم المطلوب هو:

P_control(t) = max(0, P_base(t) - P_cap)

يتم العثور على السعة الممكنة (cap) عن طريق المحاكاة. قم بمسح عدة قيم للسعة عبر البيانات الزمنية وسجل ما يلي:

• عدد أحداث التحكم؛;
• أقصى قدرة تحكم؛;
• الطاقة المطلوبة لكل حدث؛;
• أقصى مدة للحدث؛;
• الأحداث المتتالية وفرصة إعادة الشحن؛;
• تقليص الإنتاج أو التأثير على مستوى الراحة؛;
• إنتاجية البطارية ونطاق التشغيل المتوقع؛;
• الطلب المتبقي للفوترة بموجب نموذج التعرفة الدقيق.

إن الحد الأقصى الأدنى ليس أفضل تلقائياً. إذ يمكن أن يؤدي إلى زيادة تكرار الأحداث، ودورات التخزين، وتعطيل العمليات، وخطر تجاوز الحد الأقصى بعد حدوث خطأ في التوقعات أو الاتصالات.

5. استخدام التحكم التنبئي بالفاصل الزمني

إن وحدة التحكم التي تستجيب فقط بعد تجاوز الطلب المقاس للهدف قد تتصرف بعد فوات الأوان. بالنسبة لفترة زمنية مدتها (T)، عند وقت منقضٍ (t)، لنفترض أن (E_{elapsed}) هي الطاقة المستوردة المتراكمة في الفترة الحالية، وأن (P_{now}) هو صافي الاستيراد المقدر للفترة المتبقية. التوقعات البسيطة هي:

P_projected = [E_elapsed + P_now × (T - t)] / T

هامش الطاقة المتبقي تحت الحد الأقصى هو:

E_headroom = P_cap × T - E_elapsed

استخدم وحدات متسقة: إذا كانت القدرة بوحدة kW والطاقة بوحدة kWh، عبّر عن (T) و (t) بالساعات.

إذا تجاوز الطلب المتوقع الحد الأقصى، يقوم جهاز التحكم بتوزيع الموارد المتاحة وفقاً للأولوية. من الناحية العملية، يجب أن يأخذ المقدر القوي في الاعتبار ما يلي:

• مزامنة الفاصل الزمني لعداد الإيرادات؛;
• زمن انتقال العداد والاتصالات؛;
• معدل تزايد الحمل وخطأ التنبؤ؛;
• زمن استجابة المشغل؛;
• السرعة الدنيا لـ VFD وقيود العملية؛;
• واجب تبديل الكونتاكتور والحد الأدنى لوقت التشغيل/الإيقاف؛;
• قيود إعادة التشغيل للضاغط، أو المبرد، أو الفرن، أو المضخة؛;
• حالة الشحن (SOC) لنظام تخزين طاقة البطارية (BESS)، ودرجة الحرارة، وحدود الطاقة، والاحتياطي؛;
• التباطؤ أو النطاق الميت لمنع التذبذب؛;
• سلوك النسخ الاحتياطي بعد فشل المستشعر أو الشبكة أو وحدة التحكم.

لا تستخدم كونتاكتور تبديل كعنصر تعديل عالي التردد. استخدم VFD حيث تكون العملية التي تعمل بمحرك مناسبة لضبط نقطة الضبط المستمر، وحافظ على تردد التبديل ضمن الواجب المعتمد للمعدات. توضح شروحات VIOX حول مبادئ تشغيل VFD و وظيفة تبديل الكونتاكتور قدم الخلفية الفنية على مستوى المكون.

6. بناء مصفوفة أولويات الأحمال

يحتاج كل حمل قابل للتحكم إلى عقد تشغيلي موثق. عبارة “يمكن إطفاؤه” ليست كافية.

المجال	التعريف المطلوب
معرف الحمل ونقطة القياس	أي مغذٍ أو عملية يتم التحكم فيها وكيفية التحقق من استجابتها
وضع التحكم	منع البدء، أو تغيير الجدول الزمني، أو الإيقاف المرحلي، أو خفض نقطة الضبط، أو تحديد القدرة
التخفيض المتاح	قدرة kW المتوقعة كدالة لحالة التشغيل، وليس فقط التصنيف المذكور على لوحة البيانات
وقت الاستجابة	التأخير من لحظة الأمر حتى انخفاض الشبكة القابل للقياس
الحد الأدنى/الأقصى للحالة	الحد الأدنى الآمن للسرعة، أو درجة الحرارة، أو الضغط، أو التدفق، أو حالة الشحن SOC، أو المخرجات
أقصى انقطاع	الوقت قبل التأثر بحدود المنتج أو السلامة أو الراحة أو المعدات
سلوك إعادة التشغيل	تيار البدء (Inrush)، والإحماء، والتسلسل، وطلب الارتداد، والحد الأدنى لوقت التوقف
الأولوية	لا تقم أبداً بالتقليل، بل ابدأ بالتحوير، أو التأجيل، أو القطع كخيار أخير فقط
حالة الأمان عند الفشل (Fail-safe)	النتيجة بعد فقدان بيانات العداد، أو الاتصالات، أو طاقة وحدة التحكم أو المشغل

أنظمة السلامة، ووظائف الحماية، والتهوية الطارئة، وأحمال سلامة الأرواح، والأحمال التي يؤدي انقطاعها إلى حالة عملية خطرة، تقع خارج منطق تخفيف الطلب العادي ما لم تقم جهة تصميم مختصة بدمجها صراحةً.

7. بنية نظام التحكم في الطلب

تتكون البنية النموذجية من خمس طبقات وظيفية:

1. حدود الفوترة: يحدد عداد إيرادات المرافق والتعريفة النشطة قيمة الرسوم.
2. القياس التشغيلي: يوفر عداد المصنع، ومحولات التيار (CTs) ذات القياس الصحيح، والعدادات الفرعية، ومزامنة الوقت بيانات أسرع للتحكم والتشخيص.
3. مُقدِّر الطلب: يقوم نظام إدارة الطاقة (EMS)، أو وحدة التحكم المنطقي القابل للبرمجة (PLC)، أو وحدة تحكم مخصصة بإعادة بناء الطلب الفتري والتنبؤ بنهاية الفترة.
4. منطق الإرسال: تحدد الأولوية، وتصاريح العمليات، وحدود حالة الشحن (SOC)، ونطاق التوقف (deadband)، وقيود التصدير، وقواعد الأمان (fail-safe) الإجراء المطلوب.
5. المشغلات: أنظمة الجدولة، ونقاط ضبط محركات التردد المتغير (VFD)، وشحن المركبات الكهربائية المُدار، ومرحلات التحكم/الكونتاكتورات، وأدوات التحكم في المولدات حيثما كان ذلك مسموحاً به، ونظام تحويل الطاقة (PCS) الخاص بنظام تخزين طاقة البطاريات (BESS).

تظل حماية الطاقة مستقلة عن هدف التحسين. لا يحل جهاز التحكم في الطلب محل الحماية من التيار الزائد، أو الحماية من الخطأ الأرضي، أو وظائف منع الجزر الكهربائي، أو الإيقاف في حالات الطوارئ، أو أدوات التحكم في السلامة الخاصة بالمعدات.

8. تحديد حجم قدرة وطاقة نظام تخزين الطاقة بالبطاريات (BESS) بشكل منفصل

تُعالج طاقة البطارية وقدرة البطارية قيوداً مختلفة. المقال kW و kWh و MW و MWh و SOC وعمق التفريغ يشرح هذه المصطلحات بالتفصيل.

8.1 القدرة المقننة لنظام تحويل الطاقة PCS

بالنسبة لنموذج جدوى السلاسل الزمنية، فإن قدرة تفريغ AC المطلوبة هي:

P_BESS,AC(t) = max(0, P_base(t) - P_cap - P_flexible_load(t))

هنا، يتم تعريف (P_{flexible_load}(t)) على أنه خفض موجب يتم تحقيقه من خلال الجدولة، أو التعديل، أو الفصل المعتمد بالنسبة لخط الأساس.

يجب أن تكون القدرة المقننة الأولية لتفريغ PCS على الأقل مساوية للقيمة القصوى المطلوبة:

P_PCS,discharge ≥ max[P_BESS,AC(t)]

يجب أن تأخذ مواصفات PCS النهائية في الاعتبار أيضاً قدرة الحمل الزائد ومدته، ومعاملات خفض القدرة بسبب درجة الحرارة والارتفاع، وواجب القدرة غير الفعالة، وقيود الاستيراد/التصدير، وسعة المحولات والموصلات، ومساهمة القصر الكهربائي، والأداء التوافقي، واتفاقية الربط. إذا كان يجب على PCS إعادة الشحن ضمن نافذة زمنية محددة، فإن قدرة الشحن تعد متطلباً منفصلاً.

8.2 الطاقة الموردة أثناء حدث ما

بالنسبة للحدث (j)، طاقة AC المطلوبة هي المساحة الواقعة فوق الحد الأقصى بعد التحكم في الحمل المرن:

E_AC,event,j = ∫ P_BESS,AC(t) dt

حول أسوأ حدث محتمل إلى طاقة أولية للوحة الاسم:

E_nameplate ≥ E_AC,event / (η_dis × f_usable × f_EOL)

حيث:

• (η_{dis}) هي كفاءة مسار التفريغ المحددة نموذجياً عبر نطاق التشغيل ذي الصلة؛;
• (f_{usable}) هو الجزء المسموح به من الطاقة الاسمية بين حدود حالة الشحن (SOC) التشغيلية؛;
• (f_{EOL}) هو جزء السعة المتبقية المطلوب عند نهاية العمر التصميمي.

قم بتضمين الأحمال المساعدة وتأثيرات درجة الحرارة في نموذج السلاسل الزمنية عند الضرورة. لا تقم بإضافة “عامل أمان” غير مبرر فوق افتراضات تحفظية خفية؛ بل اذكر كل مخصص مرة واحدة.

8.3 يمكن للتسلسل الزمني أن يحكم تصنيف الطاقة

فترة الطلب البالغة 15 دقيقة لا تعني أن بطارية بسعة 0.25 ساعة كافية. يمكن للمنشأة أن تظل فوق الحد الأقصى لعدة فترات متتالية. كما يمكن أن تتعرض لحدث ثانٍ قبل أن تستعيد البطارية طاقتها. قم بالمحاكاة:

• ذروات مستمرة متعددة الفترات؛;
• طاقة إعادة الشحن وأوقات إعادة الشحن المسموح بها؛;
• إعادة الشحن التي تؤدي إلى ذروة طلب جديدة؛;
• الحد الأدنى لاحتياطي حالة الشحن (SOC)؛;
• خطأ التنبؤ؛;
• التدهور خلال فترة التحليل؛;
• متطلبات القدرة غير الفعالة المتزامنة إن وجدت.

الخاص بـ NREL وثائق البطارية لنموذج مستشار النظام (System Advisor Model) يدعم الإرسال المتسلسل زمنياً، بما في ذلك وحدات التحكم في خفض ذروة الطلب، ويقوم بنمذجة تأثيرات درجة الحرارة والتدهور. هذا هو المستوى المناسب من التحليل لاتخاذ قرار استثماري؛ أما الاعتماد على حد أقصى شهري واحد فلا يعد كافياً.

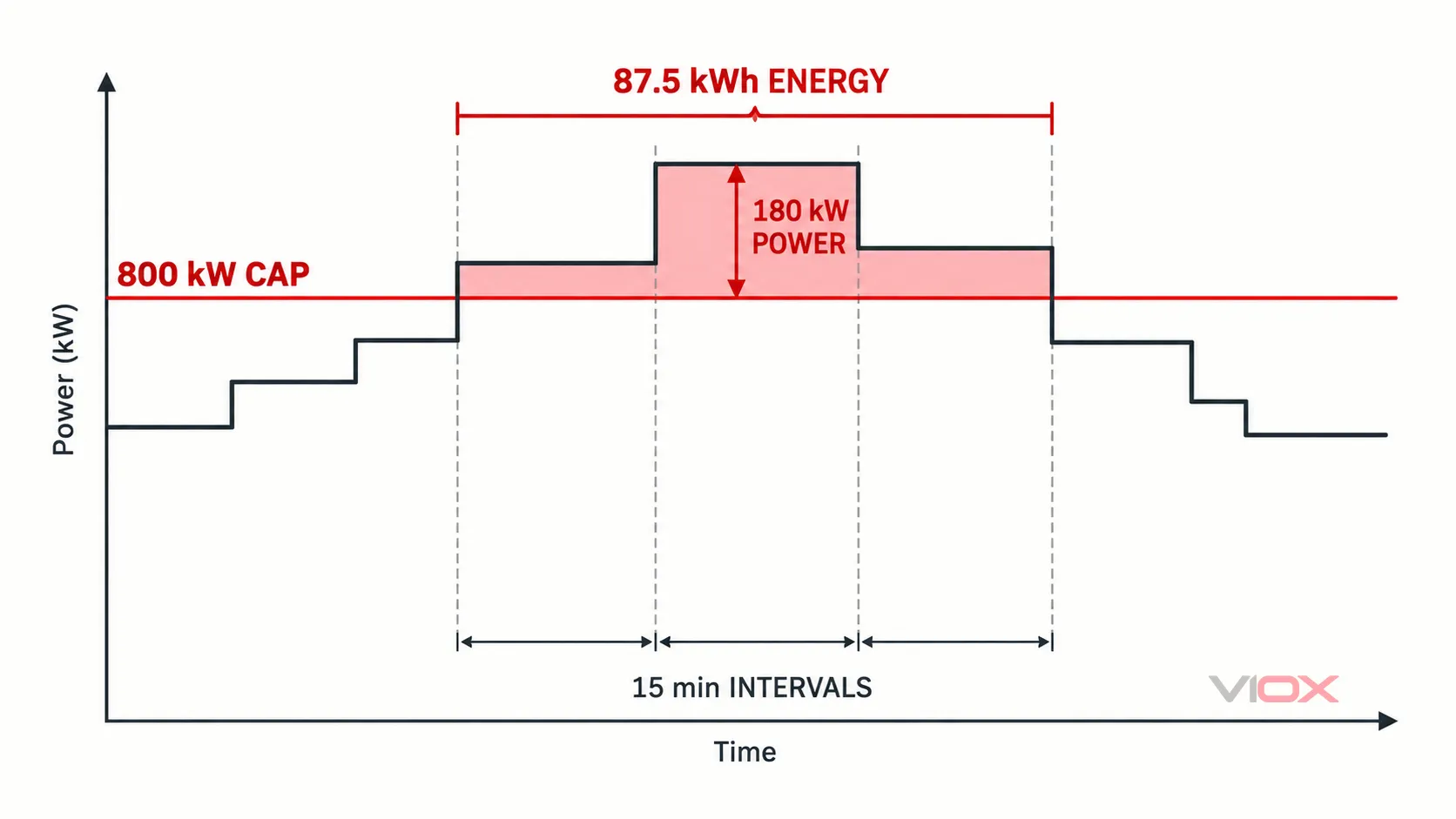

9. مثال عملي: استنتاج قدرة نظام تحويل الطاقة (PCS) بالكيلوواط (kW) وسعة البطارية الأولية بالكيلوواط ساعة (kWh)

افترض تعرفة طلب بسيطة بنظام 15 دقيقة، بدون آلية تصاعدية (ratchet)، وبدون تصدير للطاقة، وبسقف طلب مقترح قدره 800 kW. بعد تنفيذ جميع إجراءات الأحمال المرنة المعتمدة، تكون متوسطات صافي الاستيراد لخمس فترات متتالية هي:

فاصلة	الاستيراد الأساسي (kW)	تفريغ نظام تخزين الطاقة بالبطاريات (BESS) المطلوب (kW)
1	720	0
2	860	60
3	980	180
4	910	110
5	760	0

افترض أن كل فترة تظل عند المتوسط المدرج لمدة 0.25 h كاملة. الحد الأدنى لمتطلبات الطاقة لهذا الحدث هو:

P_PCS,discharge ≥ max(60, 180, 110) = 180 kW

طاقة التيار المتردد (AC) الموردة هي:

E_AC,event = (60 + 180 + 110) kW × 0.25 h
           = 87.5 kWh

لكفاءة تفريغ توضيحية تبلغ 0.94، وجزء حالة الشحن (SOC) القابل للاستخدام يبلغ 0.80، وجزء السعة المتبقية في نهاية العمر الافتراضي يبلغ 0.80:

E_nameplate ≥ 87.5 / (0.94 × 0.80 × 0.80)
            ≥ 145.4 kWh

وبالتالي فإن النتيجة الأولية هي قدرة تفريغ PCS لا تقل عن 180 kW وطاقة اسمية تبلغ 145.4 kWh لهذا الحدث المبسط وهذه الافتراضات. إنها ليست مواصفة شراء. قد ينتج عن المحاكاة السنوية الزمنية حدث أطول، أو نافذة إعادة شحن غير كافية، أو تدرج طاقة أعلى، أو كفاءة أقل، أو احتياطي تشغيل يحكم التصنيف الفعلي.

10. نمذجة نتائج التعرفة دون الوعود بتوفير مالي

بالنسبة لتعريفة ذات معدل طلب شهري بسيط واحد (R_m)، فإن نموذج رسوم الطلب الأولي هو:

تخفيض رسوم الطلب السنوي = Σ [R_m × (D_base,m - D_controlled,m)]

لا تستخدم هذا التعبير دون تغيير عندما تتضمن التعريفة آليات تعديل (ratchets)، أو فترات طلب متعددة، أو ذروات متزامنة، أو طلب kVA، أو حداً أدنى للتعاقد، أو رسوم احتياطية، أو معدلات طلب متدرجة. أعد بناء الفاتورة بنداً ببند.

يجب أن يتضمن النموذج الفني الاقتصادي ما يلي:

• الطلب المتحكم فيه تحت كل سجل تعريفة؛;
• تحويل الطاقة إلى فترات زمنية مختلفة للأسعار؛;
• فاقد الدورة الكاملة لنظام تخزين طاقة البطاريات (BESS) والاستهلاك المساعد؛;
• افتراضات تدهور البطارية واستبدالها؛;
• تكاليف الصيانة والاتصالات؛;
• تأثير الإنتاج الناتج عن تقليص الأحمال؛;
• إيرادات الاستجابة للطلب فقط في الحالات التي يحدد فيها برنامج موقع قواعد خط الأساس والأداء؛;
• مخاطر الطلب المتبقي بعد التنبؤ أو تعطل المعدات.

يجب إعداد تقرير الحساسية تجاه التعريفة، وشكل ذروة الحمل، وجدول الإنتاج، وتدهور البطارية، والامتثال للحد الأقصى. إن تحديد نسبة مئوية عالمية للتوفير أو فترة استرداد التكاليف ليس أمراً يمكن تبريره من الناحية الفنية.

11. الحدود الكهربائية، وحدود الربط البيني، وحدود السلامة

لا يغني خفض الطلب عن الحاجة إلى تصميم كهربائي كامل. كحد أدنى، تحقق من:

• أحمال الخدمة والمحولات في حالتي الشحن والتفريغ؛;
• تيار القصر الكهربائي، وتنسيق الحماية، والتأريض، والعزل، والإيقاف في حالات الطوارئ؛;
• قطبية محول التيار (CT)، ونسبة التحويل، والفئة، والحمل، ودقة العداد، وسلوك فقدان الإشارة؛;
• جهد نظام تحويل الطاقة (PCS)، والتردد، والتوافقيات، ونمط القدرة غير الفعالة، والاستجابة للأعطال، ومتطلبات منع التغذية الجزيرية؛;
• قيود التصدير والموافقة على الربط مع الشبكة العامة؛;
• موقع الحاوية، والتهوية أو الإدارة الحرارية، والوصول، والخلوصات، والظروف البيئية؛;
• حدود نظام إدارة البطارية، والإنذارات، والكشف عن الحرائق، والتشغيل التجريبي، والاستجابة للطوارئ.;
• الأمن السيبراني والتحكم في الوصول للعدادات المتصلة بالشبكة، وEMS، وPLC، وEVSE، وواجهات PCS.

بالنسبة للمشاريع في الولايات المتحدة، يمكن أن تشمل مراجع النطاق ذات الصلة NFPA 855 لتركيبات تخزين الطاقة الثابتة, UL 9540 لأنظمة ومعدات تخزين الطاقةو IEEE 1547 للربط البيني وقابلية التشغيل البيني لموارد الطاقة الموزعة (DER). تعتمد الإصدارات المعتمدة وقابلية التطبيق على الولاية القضائية، وتكوين النظام، والسلطة المختصة (AHJ). تستخدم الدول الأخرى أطرًا قانونية ومعيارية مختلفة.

12. خطة التشغيل التجريبي والقياس والتحقق

يجب أن يثبت التشغيل التجريبي سلسلة التحكم الكاملة، وليس فقط أن الأجهزة الفردية تتواصل فيما بينها.

قبول العداد والطراز

• تحقق من اتجاه محول التيار (CT)، والقياس، ومزامنة الوقت، وإشارة الاستيراد/التصدير.
• قارن طاقة الفاصل الزمني والطلب لمقياس التشغيل مع بيانات شركة المرافق خلال فترات تمثيلية.
• تأكد من أن وحدة التحكم تقوم بإعادة الضبط وتجميع الفواصل الزمنية وفقاً لنموذج التعرفة المقصود.
• اختبر البيانات المفقودة، والقيم المجمدة، والقراءات خارج النطاق، وفشل الساعة.

قبول التحكم

• افرض ملف تعريف اختبار محكوم تحت حد الطلب الفعلي حيثما كان ذلك عملياً.
• تأكد من الطلب المتوقع، وعتبة الإرسال، ونطاق الميت (deadband)، وعتبة التحرير.
• قس مقدار خفض الـ kW الفعلي ووقت الاستجابة لكل حمل مرن.
• تحقق من الحد الأدنى لوقت التشغيل/الإيقاف، وتسلسل إعادة التشغيل، ومتطلبات الارتداد، وتصاريح العملية.
• تأكد من أن فقدان الاتصالات أو طاقة وحدة التحكم يؤدي إلى حالة الأمان الموثقة عند الفشل (fail-safe state).

قبول نظام تخزين طاقة البطاريات (BESS)

• تحقق من طاقة AC والطاقة المقاسة مقابل القيم المأمور بها.
• اختبر حدود حالة الشحن (SOC)، والاحتياطي، وتقييد التصدير، واستعادة الشحن، والإنذارات، والتوقف الاضطراري.
• تأكد من أن جدولة إعادة الشحن لا تؤدي إلى إنشاء ذروة استهلاك جديدة قابلة للفوترة.
• أثبت أطول حدث تمت نمذجته أو اختباراً مكافئاً معتمداً.

التحقق من الفواتير

• أعد بناء كل فاتورة شهرية باستخدام بيانات الفترات الزمنية الخاضعة للتحكم.
• قارن بين خفض ذروة الحمل الفعلي وخفض الطلب المفوتر؛ وتحقق من تأثيرات الحد الأدنى للتعريفة أو بنود التدرج.
• تتبع حالات الإخفاق في تحقيق سقف الحمل حسب السبب: التنبؤ، العداد، الاتصالات، الحمل غير المتاح، حالة الشحن (SOC)، تعثر المعدات، أو تجاوز المشغل.
• أعد تشغيل النموذج الزمني بعد إجراء تغييرات جوهرية في الإنتاج، أو التعريفة، أو التوليد، أو المعدات.

إن نتيجة هذه العملية ليست مجرد ذروة أصغر على لوحة البيانات، بل هي سلسلة قابلة للتتبع تبدأ من تحديد التعريفة وصولاً إلى الفترة الزمنية المقاسة، وقرار التحكم، واستجابة الحمل الفعلية، ونتائج الفوترة التي تم التحقق منها.

المصادر

• وزارة الطاقة الأمريكية (DOE FEMP): تقييم خيارات أسعار المرافق الخاصة بك
• برنامج المصانع الأفضل التابع لوزارة الطاقة الأمريكية (DOE Better Plants): الاستجابة للطلب في المنشآت الصناعية
• مختبر أوك ريدج الوطني (ORNL): فهم فواتير المرافق الخاصة بك - الكهرباء
• نموذج مستشار النظام من NREL: تخزين البطاريات
• NFPA 855: معيار تركيب أنظمة تخزين الطاقة الثابتة
• UL 9540: اختبار واعتماد أنظمة تخزين الطاقة
• IEEE 1547-2018: الربط والتشغيل البيني لموارد الطاقة الموزعة
