إجابة مباشرة: ما الذي يوجد داخل قاطع الدائرة المقولب (MCCB)؟
يحتوي قاطع الدائرة المقولب (MCCB) على غلاف عازل مقولب، وملامسات ثابتة ومتحركة، وآلية تشغيل، ووحدة فصل، ومجرى لإخماد القوس الكهربائي، وأطراف توصيل للخط والحمل، وملحقات اختيارية مثل الملامسات المساعدة، وملفات الفصل بالتحويل (Shunt trips)، وملامسات الإنذار، ووحدات فصل الجهد المنخفض، ومشغلات المحركات.
تعمل هذه الأجزاء معاً لنقل التيار في الظروف العادية، واكتشاف حالات الحمل الزائد أو القصر الكهربائي، وفتح الملامسات، وإخماد القوس الكهربائي، وعزل الدائرة المعطلة ضمن السعة المقدرة للقاطع.
إذا كنت بحاجة إلى التعريف الأساسي، والتصنيفات، والتطبيقات أولاً، اقرأ دليل VIOX. ما هو MCCB؟ تركز هذه الصفحة على الهيكل الداخلي لقاطع الدائرة المقولب (MCCB)، وأسماء الأجزاء، ووظائف المكونات.

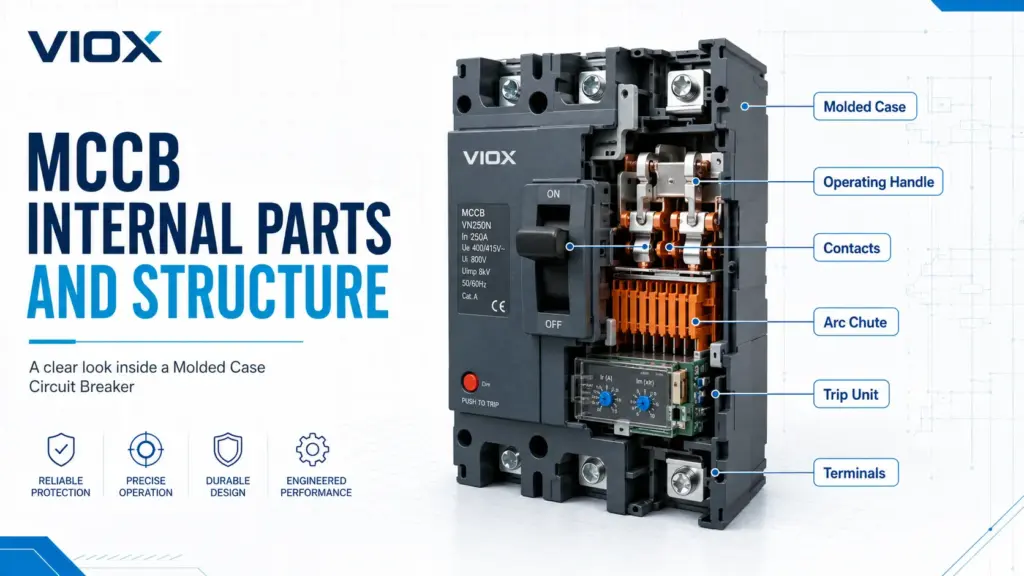

نظرة عامة على الهيكل الداخلي لقاطع الدائرة المقولب (MCCB)
| جزء من قاطع الدائرة المقولب (MCCB) | الوظيفة الرئيسية | لماذا هذا مهم |
|---|---|---|
| غلاف عازل مصبوب | يحمل المكونات الداخلية ويعزلها | يوفر الدعم الميكانيكي والعزل الكهربائي |
| مقبض التشغيل | التشغيل اليدوي للفتح/الإغلاق/إعادة الضبط | يوفر تحكماً محلياً ومؤشراً للحالة |
| آلية التشغيل | يفتح ويغلق نقاط التلامس باستخدام طاقة ميكانيكية مخزنة | يضمن فصل نقاط التلامس بسرعة أثناء التعثر |
| نقاط تلامس ثابتة ومتحركة | حمل وقطع التيار | تؤثر مادة التلامس والضغط على التسخين والتحمل |
| مزلقة القوس | تقسيم وتبريد وإخماد القوس الكهربائي | حاسم لقطع تيار القصر بشكل آمن |
| Trip unit | كشف الحمل الزائد وتيار القصر | تحديد سلوك الحماية |
| المحطات الطرفية | توصيل الكابلات أو قضبان التوزيع | تؤثر جودة التوصيل على ارتفاع درجة الحرارة والموثوقية |
| حجرة الملحقات | تستوعب ملحقات التحكم والإشارة | تتيح الفصل عن بُعد، والتغذية الراجعة للحالة، والتعشيق، والأتمتة |
رسم تخطيطي لأجزاء قاطع الدائرة المصبوب (MCCB): ما يجب توضيحه
يجب أن يوضح الرسم التخطيطي المفيد لقاطع الدائرة المصبوب الأقسام المصنفة التالية:
طرف الخط (Line terminal)لا ينبغي أن يقتصر الرسم على إظهار الغلاف الخارجي فقط. تكمن قيمة الرسم التخطيطي للهيكل الداخلي لقاطع الدائرة المصبوب في توضيح كيفية تدفق التيار، ومكان فتح نقاط التلامس، ومكان إخماد القوس الكهربائي، وكيفية قيام وحدة الفصل بتحرير الآلية.
1. غلاف عازل مصبوب
الهيكل المصبوب هو الجسم العازل الخارجي لقاطع الدائرة المصبوب (MCCB)، وهو الذي يمنح المنتج اسمه.
يؤدي الهيكل عدة وظائف:
- دعم الأجزاء الداخلية الحاملة للتيار.
- توفير العزل الكهربائي.
- حماية الآلية من الغبار والتلامس العرضي.
- الحفاظ على المسافات البينية (الخلوص) الداخلية.
- المساعدة في احتواء إجهادات قطع التيار عند حدوث أعطال داخل تصميم المنتج.
الهيكل المصبوب ليس مجرد غطاء بلاستيكي؛ ففي حالة حدوث عطل حقيقي، يجب أن يتحمل جسم القاطع الحرارة والضغط والصدمات الميكانيكية وإجهادات قطع القوس الكهربائي ضمن حدود التصنيف المقنن للجهاز.
مقبض التشغيل
المقبض هو الجزء المرئي للتحكم في قاطع الدائرة المقولب (MCCB). وعادة ما يوضح ما إذا كان القاطع في وضع التشغيل (ON) أو الإيقاف (OFF) أو التعثر (TRIPPED).
في العديد من قواطع الدائرة المقولبة، لا يكون وضع التعثر هو نفسه تماماً وضع الإيقاف. قد يحتاج المشغل إلى تحريك المقبض بالكامل إلى وضع الإيقاف قبل تشغيله مرة أخرى. يساعد هذا في إعادة ضبط آلية القفل الداخلية قبل إعادة الإغلاق.
المقبض مفيد أيضاً في:
- العزل المحلي
- التبديل اليدوي
- تحديد حالة الصيانة
- تركيب قفل الأمان اعتماداً على الملحقات أو تصميم المقبض
3. آلية التشغيل
تقوم آلية التشغيل بتخزين وتحرير الطاقة الميكانيكية لفتح وإغلاق نقاط التلامس. أثناء عملية الفصل (الرحلة)، يجب أن تقوم الآلية بفصل نقاط التلامس بسرعة وبشكل موثوق، حتى لو كان المستخدم يمسك بالمقبض.
تشمل وظائف الآلية المهمة ما يلي:
- الفتح والإغلاق السريع (snap-action)
- التشغيل الحر عند الفصل (trip-free) في التصميمات المناسبة
- التحكم في ضغط نقاط التلامس
- الربط بين وحدة الفصل ونظام التلامس
- إعادة الضبط بعد الفصل
هذا هو أحد الأسباب التي تجعل قاطع الدائرة المقولب (MCCB) ليس مجرد مفتاح كبير، بل هو جهاز تبديل وقائي مزود بآلية تحرير داخلية.
الملامسات الثابتة والمتحركة
تقوم الملامسات الثابتة والمتحركة بنقل التيار أثناء التشغيل العادي. وعندما يفصل قاطع الدائرة المقولب (MCCB) أو يتم إيقاف تشغيله، تنفصل هذه الملامسات عن بعضها.
يؤثر تصميم الملامسات على:
- ارتفاع درجة الحرارة
- مقاومة التلامس
- التحمل الكهربائي
- أداء قطع تيار القصر
- خطر الالتصاق (اللحام) في ظروف الأعطال الشديدة
أثناء تدفق تيار عطل عالٍ، يؤدي انفصال الملامسات إلى نشوء قوس كهربائي. يجب التحكم في هذا القوس بواسطة غرفة إخماد القوس ومسار القوس الداخلي.
في عمليات فحص اللوحات الكهربائية الفعلية، غالبًا ما لا تكون العلامات الأكثر إثارة للقلق هي الأضرار الخارجية الواضحة، بل هي أعراض داخلية صغيرة ولكنها خطيرة: تغير لون الأطراف، آثار حرارة بالقرب من منطقة التوصيل، تآكل (تأكسد) الملامسات، ثقل في آلية التشغيل، أو قاطع دائرة قام بقطع تيار عطل شديد ولم يعد يعمل ميكانيكياً بشكل متسق. تشير هذه الأعراض إلى نفس الأجزاء الداخلية التي تمت مناقشتها هنا: الملامسات، الأطراف، آلية التشغيل، وحدة الفصل، وغرفة إخماد القوس.
5. مجرى القوس الكهربائي وهيكل إخماد القوس
يعد مجرى القوس أحد أهم الأجزاء الداخلية لقاطع الدائرة المقولب (MCCB). فعندما تنفصل نقاط التلامس تحت تأثير الحمل أو تيار الخطأ، يتكون قوس كهربائي بينها. يقوم مجرى القوس بتقسيم القوس إلى أجزاء أصغر، وإطالته، وتبريده، والمساعدة في إطفائه.
لا ينتقل القوس إلى مجرى القوس عن طريق الصدفة. ففي العديد من تصميمات القواطع، تساعد مسارات التيار، وهندسة نقاط التلامس، ومسارات القوس، والقوى المغناطيسية في دفع القوس بعيداً عن منطقة التلامس وإلى داخل صفائح التقسيم. ومع ارتفاع التيار، يمكن للقوى الكهرومغناطيسية المحيطة بمسار القوس دفع جذر القوس على طول مسار القوس. وفي الوقت نفسه، يمكن لضغط الغاز الساخن داخل حجرة القوس المساعدة في تحريك القوس وتمديده. وبمجرد دخول القوس إلى صفائح الإخماد (Deion plates)، يتم تقسيمه إلى أجزاء أصغر، وتبريده، وإجباره على فقدان طاقته حتى يتم قطع التيار.
بدون تحكم مناسب في القوس، لا يمكن للقاطع قطع تيار قصر الدائرة بأمان.
قد يتضمن هيكل إخماد القوس ما يلي:
- مسارات القوس الكهربائي
- صفائح إخماد القوس (Deion plates)
- صفائح تقسيم القوس الكهربائي
- غرفة إخماد القوس الكهربائي
- مواد مولدة للغاز أو مقاومة للحرارة حسب تصميم المنتج
- مسار التهوية حسب التصميم
يرتبط تصميم غرفة إخماد القوس ارتباطاً وثيقاً بقدرة القطع. ولهذا السبب قد لا يكون قاطع الدورة المقولب (MCCB) ذو التيار المقنن نفسه مناسباً لنفس مستوى تيار القصر.
بالنسبة لمصطلحات التصنيف مثل آيكو, آي سي إس, Icwو Icm, ، راجع دليل تصنيف قواطع الدورة الخاص بـ VIOX دليل تصنيف قواطع الدورة.
6. وحدة الفصل (Trip Unit)
وحدة الفصل هي عقل الحماية في قاطع الدائرة المقولب (MCCB). فهي تكتشف التيار غير الطبيعي وتطلق آلية التشغيل عند الضرورة.
وحدة الفصل الحرارية المغناطيسية
تحتوي وحدة الفصل الحراري المغناطيسي عادةً على:
- عنصر حراري للحماية من الحمل الزائد
- عنصر مغناطيسي للحماية من قصر الدائرة
يستجيب العنصر الحراري مع تأخير زمني، بينما يستجيب العنصر المغناطيسي بشكل أسرع لتيارات الأعطال العالية.
وحدة الفصل الإلكترونية
تستخدم وحدة الفصل الإلكترونية مستشعرات ومنطقاً إلكترونياً لقياس التيار وتفعيل الحماية. واعتماداً على عائلة المنتج، قد تدعم:
- حماية طويلة المدى قابلة للضبط
- الحماية لفترة زمنية قصيرة
- حماية لحظية
- حماية من خطأ التأريض
- القياس
- الاتصال
- التعشيق الانتقائي للمناطق في الأنظمة المتقدمة
للمقارنة التفصيلية، اقرأ قاطع التيار المقنن (MCCB) الإلكتروني مقابل الحراري المغناطيسي.
7. الأطراف ومنطقة التوصيل
تقوم أطراف قاطع الدائرة المقولب (MCCB) بتوصيل القاطع بالكابلات أو العروات أو قضبان التوزيع. قد يؤدي التوصيل الضعيف إلى ارتفاع درجة الحرارة حتى عند اختيار تصنيف القاطع بشكل صحيح.
تحقق مما يلي أثناء التركيب:
- نوع الموصل وحجمه
- توافق العروات
- عزم ربط الأطراف
- محاذاة قضبان التوزيع (Busbar)
- المسافة بين الأطوار
- تبديد الحرارة
- اتجاه الخط/الحمل إذا حددته الشركة المصنعة
العديد من أعطال الموقع التي تُعزى إلى “قواطع تالفة” هي في الواقع مشاكل في التوصيل: أطراف مرتخية، أو عروات غير مناسبة، أو تلامس ضعيف لقضبان التوزيع، أو تراكم الحرارة داخل الصندوق.
8. الملحقات والأجزاء الإضافية
تدعم العديد من قواطع الدائرة المقولبة (MCCB) ملحقات داخلية أو خارجية.
| ملحق | الوظيفة |
|---|---|
| جهة الاتصال المساعدة | يبلغ عن حالة التشغيل/الإيقاف |
| جهة اتصال الإنذار | يبلغ عن حالة الفصل (الرحلة) |
| ملف الفصل التحويلي (Shunt trip) | يقوم بفصل القاطع عن بُعد عند تطبيق جهد كهربائي على الملف |
| وحدة فصل تحت الجهد (Undervoltage release) | يقوم بالفصل أو يمنع الإغلاق عندما يكون جهد التحكم منخفضاً جداً |
| مشغل المحرك (Motor operator) | يتيح الفتح والإغلاق عن بُعد |
| مقبض دوار | يسمح بالتشغيل من على باب اللوحة |
| تعشيق ميكانيكي | يمنع الإغلاق المتزامن غير الآمن في أنظمة النقل أو اختيار المصدر |
تحول الملحقات قاطع الدائرة المقولب (MCCB) من جهاز حماية مستقل إلى جزء من نظام تحكم أو مراقبة أو أتمتة.
كيف تعمل أجزاء قاطع الدائرة المقولب (MCCB) معاً أثناء حدوث عطل
أثناء حدوث قصر في الدائرة (Short Circuit)، يكون التسلسل كالتالي:
- يرتفع تيار العطل بسرعة.
- تكتشف وحدة الفصل التيار غير الطبيعي.
- تقوم وحدة الفصل بتحرير آلية التشغيل.
- تقوم الآلية بفصل نقاط التلامس المتحركة والثابتة.
- يتكون قوس كهربائي بين نقاط التلامس.
- يتم توجيه القوس الكهربائي إلى غرفة إخماد القوس.
- يقوم مجرى إخماد القوس بتقسيم القوس وتبريده.
- يتم قطع التيار ضمن السعة المقننة لقاطع الدائرة.
- يشير المقبض إلى حالة الفصل.
- يتم فحص قاطع الدائرة وإعادة ضبطه فقط بعد إصلاح العطل.
يوضح هذا التسلسل سبب وجوب النظر إلى وحدة الفصل، والآلية، ونقاط التلامس، ومجرى القوس الكهربائي كوحدة واحدة. لا يتم تحديد جودة قاطع الدائرة المقولب (MCCB) من خلال جزء واحد فقط، بل من خلال كيفية أداء نظام الفصل بالكامل تحت ظروف الاختبار المقننة.
الأجزاء الداخلية لقاطع الدائرة المقولب (MCCB) مقابل الأجزاء الداخلية لقاطع الدائرة المصغر (MCB)
تشترك قواطع الدائرة المقولبة (MCCBs) وقواطع الدائرة المصغرة (MCBs) في مفاهيم وظيفية متشابهة ولكن بمستويات أداء مختلفة.
| الجزء أو الوظيفة | MCB | MCCB |
|---|---|---|
| الإسكان | هيكل معياري مدمج | هيكل مقولب أكبر حجماً |
| جهات الاتصال | قدرة تحمل أقل للدوائر النهائية | نظام تلامس أكبر للتيارات الأعلى |
| Trip unit | عادةً ما يكون ذا خصائص حرارية مغناطيسية ثابتة | حراري مغناطيسي أو إلكتروني، وغالباً ما يكون أكثر قابلية للضبط |
| مزلقة القوس | غرفة إخماد قوس كهربائي أصغر | هيكل أكبر لإخماد القوس الكهربائي |
| الإكسسوارات | محدود حسب الطراز | خيارات أوسع للملحقات |
| التطبيق | الدوائر النهائية | المغذيات، اللوحات الصناعية، المحركات، التوزيع |
للمقارنة العامة بين عائلات المنتجات، راجع VIOX الفرق بين MCCB و MCB الخاص بـ VIOX.
ما الذي يحتويه قاطع الدائرة المقولب (MCCB) القياسي؟
يحتوي قاطع الدائرة المقولب القياسي عادةً على:
- هيكل عازل مقولب
- مقبض تشغيل
- آلية فتح وإغلاق
- نقاط تلامس ثابتة
- نقاط تلامس متحركة
- قناة القوس الكهربائي
- وحدة فصل حرارية مغناطيسية أو إلكترونية
- أطراف الخط والحمل
- آلية بيان الفصل
- فتحات أو حجرات الملحقات الاختيارية
يختلف التصميم الدقيق حسب الشركة المصنعة، وحجم الإطار، ووحدة الفصل، وتكوين الملحقات. ارجع دائماً إلى ورقة بيانات الشركة المصنعة ودليل التركيب للحصول على تفاصيل المنتج الفعلية.
الأسئلة الشائعة حول الهيكل الداخلي لقاطع الدائرة المقولب (MCCB)
ما هي الأجزاء الرئيسية لقاطع الدائرة المقولب (MCCB)؟
الأجزاء الرئيسية هي الهيكل المقولب، ومقبض التشغيل، وآلية التشغيل، والملامسات الثابتة والمتحركة، ومجرى القوس الكهربائي، ووحدة الفصل، والأطراف، والملحقات الاختيارية.
ما هو الجزء الأكثر أهمية داخل قاطع الدائرة المقولب (MCCB)؟
لا يوجد جزء واحد يعمل بمفرده. تكتشف وحدة الفصل (Trip unit) العطل، وتفتح الآلية نقاط التلامس، ويقوم مخمد القوس (Arc chute) بإخماد القوس الكهربائي. جميع الأجزاء الثلاثة حاسمة أثناء عملية قطع التيار عند حدوث عطل.
ما هو مخمد القوس (Arc chute) في قاطع الدائرة المقولب (MCCB)؟
مخمد القوس هو الهيكل الداخلي الذي يعمل على تقسيم وتبريد وإخماد القوس الكهربائي المتولد عند فتح نقاط التلامس تحت الحمل أو تيار العطل.
ما هي وحدة الفصل (Trip unit) في قاطع الدائرة المقولب (MCCB)؟
تقوم وحدة الفصل باكتشاف الحمل الزائد أو تيار القصر (Short-circuit) وتحرير آلية التشغيل. قد تكون هذه الوحدة حرارية مغناطيسية أو إلكترونية.
ما الفرق بين الأجزاء الحرارية المغناطيسية والإلكترونية في قاطع الدائرة المقولب (MCCB)؟
يستخدم قاطع الدائرة المقولب الحراري المغناطيسي عناصر ثنائية المعدن وعناصر مغناطيسية. بينما يستخدم القاطع الإلكتروني مستشعرات ومنطقاً إلكترونياً، وغالباً ما يوفر وظائف حماية أكثر قابلية للضبط.
ماذا يوضح مخطط قاطع الدائرة المقولب (MCCB)؟
يوضح مخطط مفيد الأطراف، ونقاط التلامس، وآلية التشغيل، ووحدة الفصل، ومخمد القوس، والقالب المصبوب، والملحقات، بالإضافة إلى مسار التيار وتسلسل قطع التيار عند حدوث عطل.
هل يمكن إصلاح الأجزاء الداخلية لقاطع الدائرة المصبوب (MCCB)؟
في معظم التطبيقات الميدانية العادية، لا يقوم المستخدمون بإصلاح الأجزاء الداخلية لقاطع الدائرة المصبوب (MCCB). إذا تعرض القاطع للتلف أو السخونة الزائدة أو التآكل الميكانيكي، أو إذا قام بقطع تيار عطل شديد، فاتبع تعليمات الشركة المصنعة واستبدل الجهاز عند الضرورة.
الختام
يوضح الهيكل الداخلي لقاطع الدائرة المصبوب (MCCB) سبب قدرته على حماية دوائر الجهد المنخفض ذات الخدمة الشاقة. يعمل القالب المصبوب على دعم الجهاز وعزله. وتقوم نقاط التلامس بنقل التيار وقطعه. وتكتشف وحدة الفصل حالات الحمل الزائد والدوائر القصيرة. وتعمل آلية التشغيل على فتح نقاط التلامس. ويقوم مخمد القوس بإخماد قوس العطل. وتضيف الملحقات وظائف التحكم والمراقبة.
لمعرفة المعنى الأساسي والتطبيق، ابدأ بـ ما هو MCCB؟. لاختيار المنتج، تابع إلى دليل اختيار MCCB الخاص بنا و صفحة منتج MCCB.
