Nếu rơ-le thời gian hoàn tất chu kỳ trễ và kêu tạch nhưng tải không hoạt động, hãy kiểm tra mạch đầu ra theo thứ tự sau: xác minh nguồn ngoài tại chân COM, xác nhận đúng cực thường mở (NO) hoặc thường đóng (NC), kiểm tra xem tiếp điểm có thay đổi trạng thái hay không, và dò theo đường dây tải cùng đường hồi tiếp của nó. Tiếng kêu hoặc đèn báo đầu ra không chứng minh được điện áp khả dụng đã truyền đến tải.
Nguyên nhân phổ biến nhất là tiếp điểm khô không được cấp nguồn. Nhiều rơ-le thời gian sử dụng tiếp điểm đầu ra không điện thế (potential-free): bộ định thời đóng và mở tiếp điểm, nhưng nó không tự tạo ra điện áp cho tải. Các nguyên nhân phổ biến khác bao gồm đấu nối COM/NO/NC sai, đứt cầu chì hoặc dây dẫn, thiếu dây trung tính hoặc đường hồi tiếp 0V, tiếp điểm bị hỏng có điện trở cao, tải cảm ứng không phù hợp, hoặc thiết bị tải bị hỏng.
Bài viết này bắt đầu sau khi bộ định thời đã hoàn tất chu kỳ thời gian dự kiến. Nếu rơ-le không được cấp nguồn, không bắt đầu đếm thời gian, hoặc không đạt đến trạng thái đầu ra, hãy sử dụng hướng dẫn rộng hơn về khắc phục sự cố rơ-le thời gian Đầu tiên.
Những điểm chính
- Tiếng tách xác nhận chuyển động cơ học bên trong, không phải là xác nhận đã cấp điện thành công cho tải.
- Đèn báo đầu ra thường biểu thị trạng thái điều khiển của bộ hẹn giờ; nó có thể không xác nhận được tiếp điểm vật lý hoặc mạch điện phía sau.
- Nhiều đầu ra của bộ hẹn giờ là tiếp điểm khô và yêu cầu một nguồn điện bên ngoài kết nối với chân COM.
- Xác định chân COM, thường mở (NO) và thường đóng (NC) từ sơ đồ của đúng model thiết bị; số thứ tự chân có thể thay đổi.
- Chỉ kiểm tra điện trở hoặc thông mạch trên mạch điện đã được cách ly và ngắt nguồn.
- Một tiếp điểm có thể vượt qua bài kiểm tra thông mạch dòng điện thấp nhưng lại thất bại khi đóng cắt tải thực tế.
- Kiểm tra toàn bộ đường dẫn tải, bao gồm nguồn, cầu chì, khóa liên động, dây dẫn, tải và dây trung tính hoặc đường về 0 V.
- Chỉ thay thế bộ hẹn giờ sau khi đã xác minh trình tự thời gian chính xác đã diễn ra và mạch ngoài vẫn hoạt động bình thường.
An toàn: Cách ly tất cả các nguồn liên quan và xác minh không còn điện áp trước khi thay đổi hệ thống dây điện hoặc sử dụng chế độ đo điện trở hoặc thông mạch. Việc đo điện áp trực tiếp chỉ được thực hiện bởi nhân viên có chuyên môn, sử dụng các thiết bị phù hợp, thiết bị bảo hộ cá nhân và tuân thủ quy trình tại công trường. Không bao giờ được giả định rằng mạch đầu ra đã mất điện chỉ vì nguồn cấp cho bộ hẹn giờ đã tắt; các tiếp điểm khô có thể đang đóng cắt một nguồn điện riêng biệt.
Bảng tra cứu nhanh triệu chứng và nguyên nhân
| Tình trạng quan sát được | Nguyên nhân có khả năng nhất | Cần xác minh điều gì | Hướng khắc phục |
|---|---|---|---|
| Bộ hẹn giờ có tiếng kêu tách nhưng chân COM không có điện áp | Tiếp điểm khô chưa được cấp nguồn | Nguồn ngoài tại cực COM | Cấp nguồn cho chân COM từ nguồn bảo vệ chính xác theo thiết kế mạch |
| Chân COM đã được cấp nguồn, nhưng đầu ra đã chọn không có điện | Sai cực NO/NC hoặc tiếp điểm không chuyển trạng thái | Sơ đồ đấu nối chính xác và trạng thái tiếp điểm cách ly | Điều chỉnh lại việc chọn cực đấu nối hoặc đánh giá tiếp điểm đầu ra của bộ định thời |
| Đèn báo đầu ra sáng, nhưng tiếp điểm COM–NO không đóng | Hỏng rơ-le đầu ra hoặc hỏng tiếp điểm cơ khí | Kiểm tra thông mạch cách ly trước và sau chu kỳ định thời được điều khiển | Thay thế bộ định thời nếu không đạt được trạng thái đầu ra như tài liệu kỹ thuật quy định |
| Tiếp điểm thông mạch, nhưng tải vẫn không hoạt động | Mạch hạ nguồn bị hở, tải bị lỗi hoặc tiếp điểm không chịu được tải | Điện áp đóng cắt, đường hồi tiếp, khóa liên động, tình trạng tải | Sửa chữa mạch ngoài hoặc thay thế linh kiện không phù hợp hoặc bị hỏng |
| Đầu vào tải có điện áp nhưng tải không hoạt động | Mất đường hồi tiếp, lỗi tải, thiết bị bảo vệ hoặc khóa liên động đang mở | Trung tính hoặc 0 V, quá tải, cầu chì, tiếp điểm cho phép, tải | Khôi phục đường hồi tiếp hoặc sửa chữa thiết bị hạ nguồn |
| Điện áp sụt giảm khi tải cần được cấp điện | Nguồn yếu, sụt áp quá mức, kết nối lỏng lẻo hoặc chế độ làm việc của tiếp điểm không phù hợp | Điện áp nguồn và điện áp tiếp điểm khi xảy ra sự cố | Khắc phục nguồn hoặc kết nối và sử dụng thiết bị đóng cắt có định mức phù hợp |
| Rơ-le hoạt động khi không có tải nhưng không hoạt động khi đã kết nối tải | Dòng khởi động, tải cảm ứng hoặc tiếp điểm bị hư hỏng có điện trở cao | Loại tải thực tế và định mức tiếp điểm cụ thể theo model | Sử dụng công tắc tơ hoặc rơ-le trung gian phù hợp và bảo vệ chống xung điện đúng cách theo yêu cầu |
| Tải vẫn được cấp điện khi đầu ra lẽ ra phải ngắt | Sai đường dẫn NC, cấp nguồn song song hoặc tiếp điểm bị dính | Trạng thái tiếp điểm cách ly và các mạch bỏ qua không mong muốn | Sửa lại hệ thống dây điện hoặc thay thế tiếp điểm đầu ra bị dính |
Trước tiên hãy tách biệt logic bộ định thời khỏi nguồn cấp cho tải
Một rơ-le thời gian gắn thanh DIN thường bao gồm hai phần chức năng:
- Phần định thời và điều khiển nhận nguồn cấp cho bộ định thời và, nếu có, tín hiệu khởi động, kích hoạt, cổng hoặc đặt lại.
- Phần đầu ra đóng hoặc mở một tiếp điểm để chuyển mạch cho mạch điện bên ngoài.

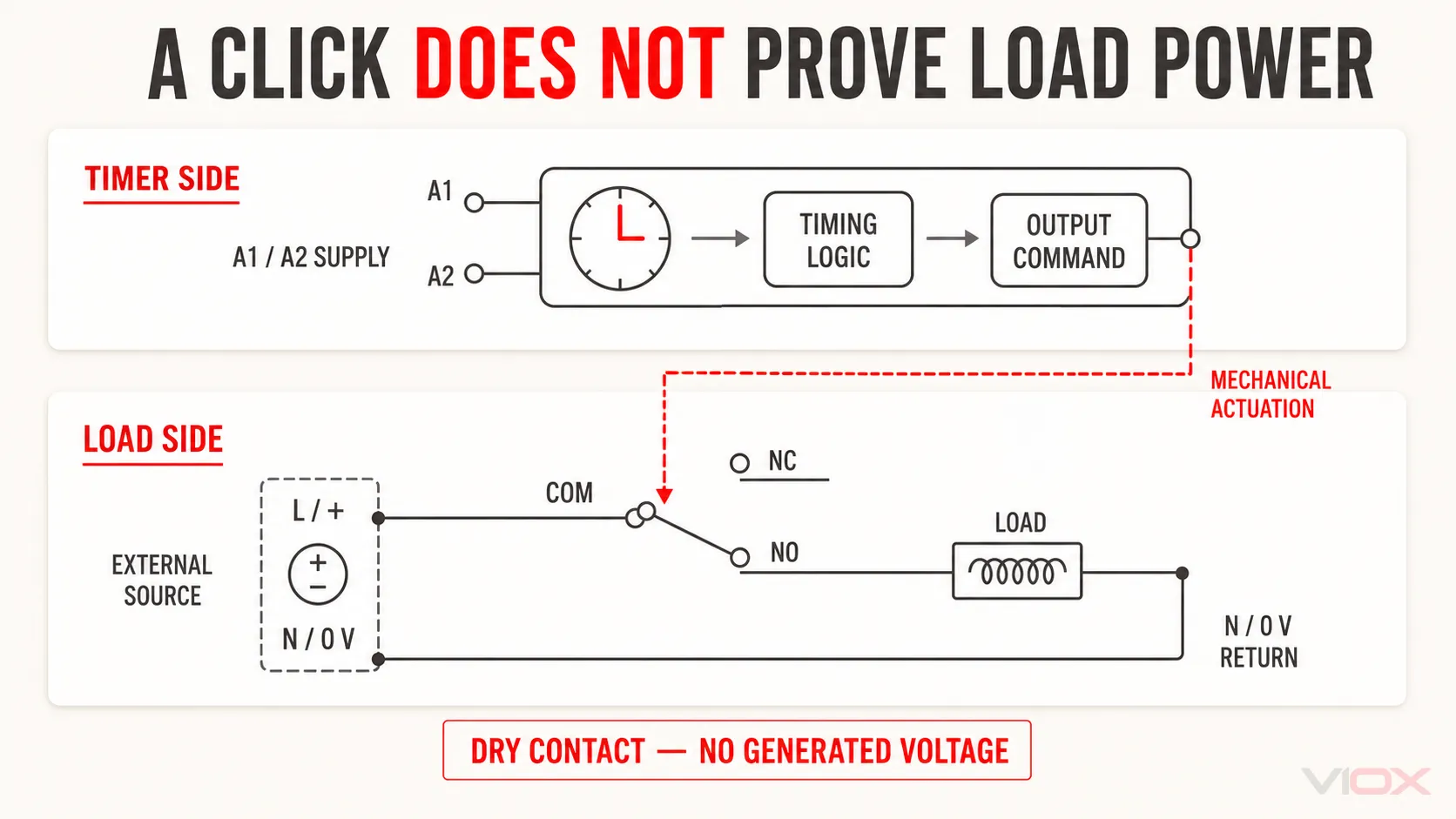

Các phần này có thể được cách ly về điện. Do đó, điện áp đặt vào A1 và A2 không nhất thiết xuất hiện tại các đầu cực đầu ra. Bộ định thời có thể được cấp nguồn, hoàn thành thời gian trễ, sáng đèn chỉ báo đầu ra và phát ra tiếng tách trong khi mạch tải vẫn không được cấp điện.
Hiện tượng này là bình thường khi đầu ra là tiếp điểm khô (dry contact). Tiếp điểm hoạt động như một công tắc: nó có thể kết nối COM với NO hoặc COM với NC, nhưng cần một nguồn bên ngoài để đóng cắt. Hướng dẫn chính thức về rơ-le thời gian của Macromatic cũng mô tả nguyên lý tương tự: việc cấp điện áp đầu vào sẽ khởi động bộ định thời, nhưng điện áp sử dụng cho tải phải được cung cấp thông qua mạch tiếp điểm đầu ra.
Để có giải thích rộng hơn về các nhóm đầu cực nguồn, kích hoạt và đầu ra của bộ định thời, hãy xem hướng dẫn sơ đồ đấu nối rơ-le thời gian.

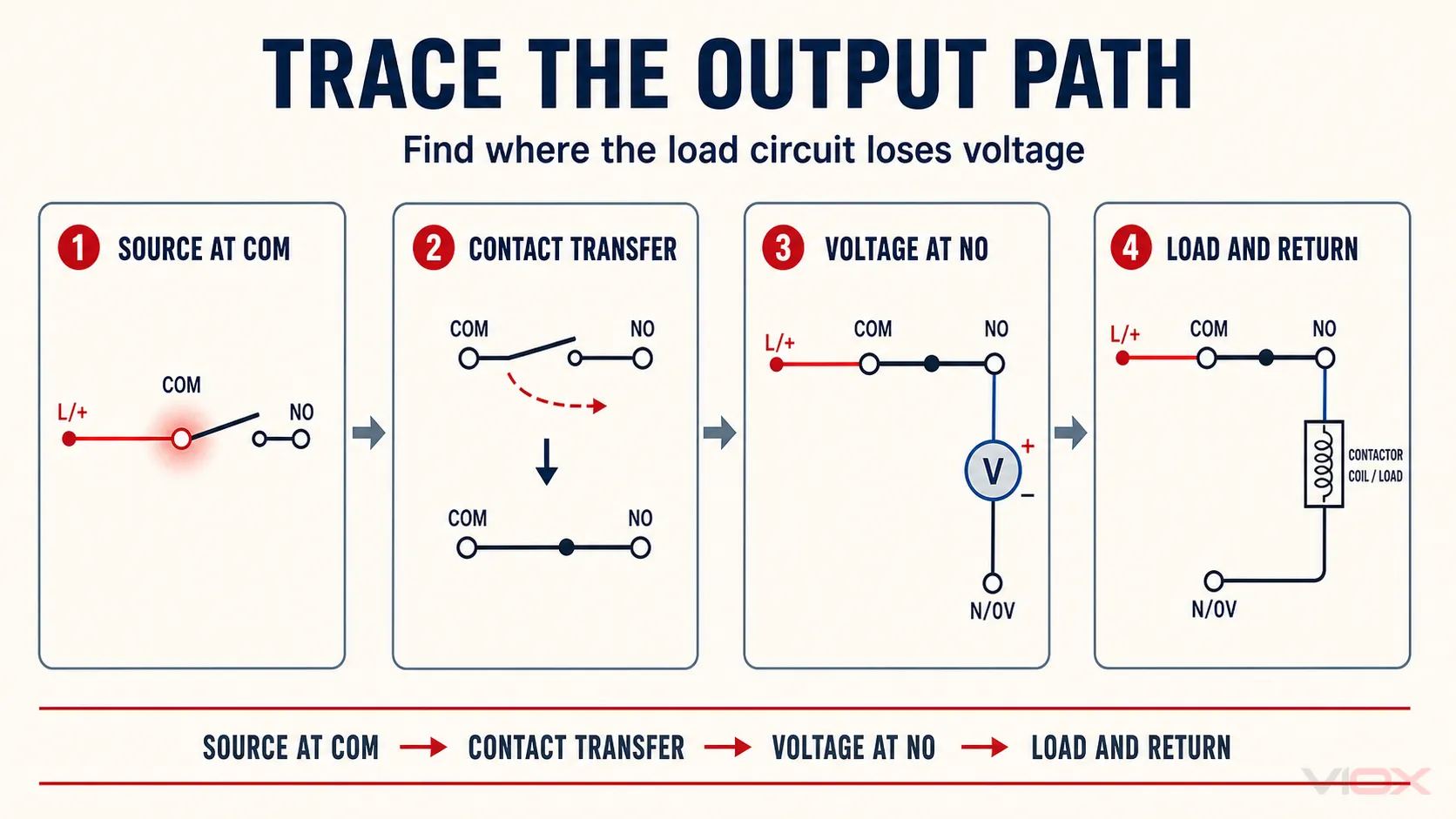

Sử dụng Kiểm tra đường dẫn đầu ra bốn điểm
Coi mạch đầu ra là một đường dẫn liên tục:
Nguồn tại COM → chuyển tiếp tiếp điểm → dây dẫn đầu ra đã đóng cắt → tải và đường về
Việc kiểm tra theo trình tự này giúp ngăn ngừa một sai sót phổ biến: thay thế bộ định thời trước khi xác nhận rằng tiếp điểm đã nhận được nguồn hoặc mạch tải đã có đường hồi tiếp hoàn chỉnh.
1. Xác nhận bộ định thời đã đạt đến trạng thái đầu ra dự kiến
Trước khi chẩn đoán mạch tải, hãy xác nhận rằng tiếng "tách" quan sát được xảy ra đúng thời điểm trong chu kỳ định thời. So sánh nguồn điện, tín hiệu kích hoạt, chỉ báo đầu ra và trạng thái tiếp điểm với biểu đồ thời gian của đúng model đó.
Không chỉ dựa vào âm thanh để làm tham chiếu thời gian. Một công tắc tơ, rơ-le trung gian, van hoặc thiết bị điều khiển khác ở gần đó có thể là nguồn phát ra tiếng "tách". Hãy đặt thiết bị đo tại đầu ra của bộ định thời và xác minh trạng thái đầu ra được ghi trong tài liệu kỹ thuật của thiết bị.
Nếu bộ định thời chưa hoàn tất chu kỳ, hãy quay lại quy trình xử lý sự cố rơ-le thời gian không hoạt động được liên kết trong phần giới thiệu. Các lỗi về nguồn cấp, tín hiệu kích hoạt, thiết lập lại (reset) và chọn chức năng là các vấn đề thượng nguồn riêng biệt.
2. Xác định COM, NO và NC từ sơ đồ chính xác
Không xác định các cực chỉ dựa vào vị trí vật lý. Quy ước kiểu IEC phổ biến cho một tiếp điểm chuyển đổi là 15 cho COM, 16 cho NC và 18 cho NO, nhưng không phải mọi bộ định thời, đế cắm hoặc kênh đầu ra đều tuân theo cách sắp xếp đó. Các bộ định thời dạng cắm và các model đa đầu ra có thể sử dụng sơ đồ chân khác nhau.
Sử dụng sơ đồ được in trên rơ-le, đế cắm hoặc bảng dữ liệu kỹ thuật để xác định:
- các cực cấp nguồn cho bộ định thời;
- bất kỳ cực kích hoạt hoặc cực reset nào;
- COM cho tiếp điểm đầu ra;
- tiếp điểm đóng ở trạng thái bình thường;
- tiếp điểm đóng sau khi đầu ra định thời hoạt động;
- bất kỳ bộ tiếp điểm thứ hai nào.
Thường mở và thường đóng đề cập đến trạng thái bình thường hoặc trạng thái reset đã được ghi nhận, không nhất thiết liên quan đến việc máy có đang vận hành hay không.
3. Xác minh Nguồn ngoài tại COM
Nếu đầu ra là tiếp điểm khô (dry contact), chân COM phải nhận điện áp mà mạch điện dự định cấp cho tải. Nguồn này có thể là cùng nguồn điều khiển cấp cho bộ định thời, hoặc có thể là một nguồn được bảo vệ riêng biệt. Thiết kế mạch điện sẽ quyết định phương án nào là chính xác.
Đối với người có chuyên môn thực hiện kiểm tra điện áp trực tiếp đã được phê duyệt, hãy đo từ chân COM đến dây dẫn tham chiếu chính xác. Tùy thuộc vào mạch điện, điểm tham chiếu đó có thể là dây trung tính, 0 V, hoặc phía còn lại của nguồn điều khiển. Việc đọc giá trị giữa hai mạch không liên quan hoặc các điểm tham chiếu không chính xác có thể gây hiểu lầm.
Nếu chân COM không có nguồn, hãy kiểm tra các thiết bị ở phía thượng nguồn như:
- cầu chì điều khiển hoặc aptomat tép (MCB);
- tiếp điểm dừng khẩn cấp hoặc tiếp điểm cho phép vận hành;
- đầu nối bị lỏng hoặc dây dẫn bị đứt;
- tiếp điểm bảo vệ quá tải đang ở trạng thái hở;
- cầu đấu (jumper) được đặt sai vị trí;
- Một đầu ra của bộ điều khiển được kỳ vọng sẽ cấp nguồn cho chân COM nhưng thực tế lại không có.
Chân COM không được cấp nguồn là do điều kiện đấu nối bên ngoài, không phải là bằng chứng cho thấy bộ định thời bị hỏng.
4. Kiểm tra xem tiếp điểm có thực sự chuyển trạng thái hay không
Cách ly và ngắt điện mạch đầu ra trước khi sử dụng chế độ đo điện trở hoặc thông mạch. Ngắt kết nối đủ phần mạch bên ngoài để ngăn chặn đường dẫn song song gây ra kết quả sai lệch.
Kiểm tra tiếp điểm ở cả hai trạng thái được ghi trong tài liệu:
- trước khi đầu ra định thời hoạt động;
- sau khi chu kỳ định thời có kiểm soát hoàn tất.
Đối với một tiếp điểm chuyển đổi thông thường, COM–NC phải đóng ở một trạng thái trong khi COM–NO mở; sau khi chuyển đổi, các trạng thái đó sẽ đảo ngược. Hãy sử dụng biểu đồ thời gian chính xác vì các chức năng như interval (khoảng thời gian), off-delay (trễ khi ngắt) và các chức năng khác có thể làm cho tiếp điểm trở về trạng thái khác nhau.
Nếu chỉ báo đầu ra thay đổi nhưng không có tiếp điểm nào tuân theo trình tự đã ghi, thì rơ-le đầu ra, cơ cấu liên kết cơ khí, kết nối ổ cắm hoặc đường dẫn đầu cuối có thể bị lỗi. Hướng dẫn khắc phục sự cố rơ-le của Omron cũng phân biệt tương tự giữa lỗi hệ thống truyền động rơ-le và lỗi tiếp điểm dẫn tải.
5. Xác minh điện áp chuyển mạch trong điều kiện vận hành
Kiểm tra thông mạch sử dụng dòng điện rất nhỏ. Nó có thể xác nhận rằng một đường dẫn tồn tại, nhưng không thể chứng minh rằng tiếp điểm sẽ mang tải điều khiển thực tế một cách đáng tin cậy.
Sau khi hoàn tất kiểm tra cách ly và mạch điện đã được khôi phục an toàn, người có chuyên môn có thể xác minh:
- điện áp nguồn tại chân COM;
- điện áp tại đầu cuối NO hoặc NC đã chọn ở mỗi trạng thái đầu ra;
- điện áp tại đầu vào tải;
- điện áp trên tiếp điểm đóng trong khi dòng điện đang chạy;
- hành vi của nguồn cấp điều khiển khi tải cố gắng cấp điện.
Một tiếp điểm đóng tốt sẽ chỉ gây ra độ sụt áp rất nhỏ so với toàn mạch. Không nên áp dụng một tiêu chuẩn đạt/không đạt chung cho điện áp vì các giá trị chấp nhận được còn phụ thuộc vào bộ định thời, vật liệu tiếp điểm, dòng tải, thiết bị đo và thông số kỹ thuật của nhà sản xuất. Sự sụt áp đáng kể và lặp lại trên một tiếp điểm được cho là đang đóng—đặc biệt là khi đã kết nối tải—cho thấy có điện trở tại tiếp điểm, ổ cắm hoặc đầu nối cần phải kiểm tra.
6. Truy vết tải và đường hồi tiếp của nó
Nếu điện áp đóng cắt chính xác đã ra khỏi bộ định thời, thì bộ định thời không còn là đối tượng nghi vấn chính nữa. Hãy truy vết mạch điện qua từng phần tử phía sau:
- dây dẫn đóng cắt từ bộ định thời;
- cầu chì, khóa liên động, rơ-le quá tải hoặc tiếp điểm cho phép;
- cuộn dây contactor, cuộn solenoid, đèn, đầu vào bộ điều khiển hoặc các loại tải khác;
- dây trung tính, dây 0 V hoặc dây dẫn hồi tiếp;
- Khối đấu nối, phích cắm và hệ thống dây điện tại hiện trường.
Tải có thể nhận điện áp ở một phía nhưng vẫn không hoạt động do mạch hồi tiếp bị hở. Một công tắc tơ cũng có thể nhận điện áp không đủ để hút dù đồng hồ đo trở kháng cao hiển thị giá trị danh định khi không có dòng tải. Khi chẩn đoán cuộn dây công tắc tơ hoặc rơ-le, hãy so sánh điện áp đo được với các yêu cầu vận hành được ghi trong tài liệu của thiết bị; hướng dẫn điện áp cuộn dây rơ-le giải thích điện áp định mức, điện áp hút, điện áp nhả và điện áp giữ như các đại lượng riêng biệt.
Tại sao đèn báo đầu ra không phải là bằng chứng của việc tiếp điểm dẫn điện
Trên nhiều bộ định thời điện tử, đèn báo đầu ra được điều khiển bởi logic định thời bên trong. Nó cho kỹ thuật viên biết rằng bộ định thời đã ra lệnh cho trạng thái đầu ra. Tùy thuộc vào kiểu máy, nó có thể không giám sát độc lập xem tiếp điểm cơ khí đã hoàn tất hành trình chưa, chân COM đã được cấp nguồn chưa, hoặc dòng điện đã đến tải hay chưa.
Giải thích các chỉ báo theo từng lớp:
| Chỉ báo hoặc quan sát | Những gì thiết bị có thể hỗ trợ | Những điều không được chứng minh |
|---|---|---|
| Đèn nguồn sáng | Nguồn cấp cho bộ định thời hiện diện ở một mức độ nào đó bên trong | Nguồn cấp chính xác khi có tải hoặc hiện diện tại chân COM |
| Chỉ báo định thời đang hoạt động | Chu kỳ định thời đã bắt đầu theo logic của bộ định thời | Tín hiệu kích hoạt vẫn ổn định hoặc đầu ra sẽ hoàn tất |
| Đèn đầu ra sáng | Logic nội bộ đã điều khiển trạng thái đầu ra | Tính liên tục của tiếp điểm, điện áp tải hoặc hoạt động của tải |
| Tiếng click có thể nghe được | Một thiết bị cơ khí đã di chuyển | Lựa chọn đầu cực chính xác hoặc dòng điện chạy qua thành công |
| Tải hoạt động | Mạch điện hoàn chỉnh đã dẫn đủ dòng điện | Định mức tiếp điểm phù hợp cho việc vận hành lâu dài |
Ý nghĩa của đèn chỉ báo thay đổi tùy theo từng kiểu máy. Hãy sử dụng bảng chú giải của nhà sản xuất thay vì mặc định rằng mọi đèn xanh hoặc đỏ đều có cùng chức năng.
Các lỗi đấu nối phổ biến gây ra hiện tượng này
Chân COM không được cấp nguồn
Bộ định thời nhận nguồn tại A1/A2, nhưng tiếp điểm đầu ra không có nguồn ngoài. Bộ định thời hoạt động bình thường nhưng tải không nhận được điện.
Tải được đấu nối giữa chân NO và NC
NO và NC là các tiếp điểm chuyển đổi thay thế dựa trên chân COM. Việc đấu nối tải chỉ giữa NO và NC không tạo ra đường dẫn nguồn đến tải như mong muốn.
Sử dụng sai trạng thái tiếp điểm
Tải được đấu nối vào chân NC trong khi thiết kế yêu cầu tải phải được cấp điện sau khi đầu ra định thời chuyển sang NO, hoặc ngược lại. Kết quả có thể là thiết bị không hoạt động, hoạt động ngược, hoặc đầu ra ngắt sai thời điểm.
Thiếu dây dẫn trung tính (dây nguội)
Bộ hẹn giờ đóng ngắt đúng dây pha hoặc dây dương, nhưng tải không có dây trung tính hoặc đường hồi tiếp 0 V. Việc chỉ đo ở phía đã đóng ngắt có thể che giấu tình trạng hở mạch này.
Nguồn cấp song song bỏ qua bộ hẹn giờ
Một tiếp điểm hoặc đường dây khác cấp điện cho tải một cách độc lập. Điều này có thể tạo ra điện áp bất ngờ, giữ cho tải luôn có điện hoặc tạo ra kết quả đo thông mạch sai lệch khi bộ hẹn giờ đang bị cách ly.
Nhầm lẫn giữa nguồn cấp cho bộ hẹn giờ và nguồn cấp cho tải
Nguồn vận hành của bộ hẹn giờ và mạch tiếp điểm bị coi như được kết nối nội bộ với nhau. Trừ khi sơ đồ chính xác cho thấy có kết nối nội bộ, hãy coi chúng là các mạch riêng biệt.
Khi tiếp điểm hoạt động bình thường khi không có tải nhưng lại lỗi khi có tải
Kết quả này chỉ ra vấn đề nằm ở chế độ tải, tình trạng tiếp điểm, điện trở đầu cực hoặc công suất nguồn cấp thay vì logic hẹn giờ.
Định mức cường độ dòng điện trên nhãn có thể không khớp với tải thực tế
Bộ hẹn giờ có thể hiển thị định mức dòng điện dựa trên tải thuần trở. Cuộn dây contactor, cuộn solenoid, van hoặc các loại tải điện từ khác là tải cảm kháng và có thể gây ra dòng khởi động cũng như ứng suất đóng cắt khác với dòng điện ở trạng thái ổn định.
Hãy kiểm tra danh mục sử dụng và định mức tiếp điểm cụ thể cho tải của thiết bị thay vì chỉ dựa vào giá trị ampe lớn nhất được in trên nhãn. Hướng dẫn của VIOX về lỗi tiếp điểm rơ-le thời gian trên tải cảm kháng giải thích lý do tại sao các định mức AC-1 và AC-15 không thể được coi là có thể thay thế cho nhau.
Tiếp điểm bị hỏng vẫn có thể vượt qua bài kiểm tra bằng đồng hồ đo
Một tiếp điểm bị rỗ, nhiễm bẩn hoặc có điện trở cao có thể dẫn được dòng điện kiểm tra của đồng hồ đo nhưng sẽ gây sụt áp quá mức khi kết nối với tải thực tế. Áp lực ổ cắm không ổn định, đầu nối bị lỏng hoặc dây dẫn bị hư hỏng do nhiệt có thể tạo ra triệu chứng tương tự.
Không được mở hoặc sửa chữa rơ-le thời gian đã được niêm phong trừ khi nhà sản xuất cung cấp quy trình bảo dưỡng cụ thể. Đối với các linh kiện điều khiển dạng mô-đun gặp lỗi tiếp điểm bên trong lặp đi lặp lại, việc thay thế thường là phương án khắc phục an toàn hơn.
Tải có thể cần một thiết bị trung gian
Nếu tải vượt quá khả năng cho phép của tiếp điểm bộ định thời, hãy sử dụng rơ-le trung gian hoặc khởi động từ có định mức phù hợp. Khi đó, bộ định thời sẽ đóng cắt cuộn dây của thiết bị trung gian, và thiết bị đó sẽ đóng cắt tải cuối cùng.
Bất kỳ phương pháp triệt tiêu xung điện áp nào cũng phải phù hợp với loại cuộn dây, điện áp, yêu cầu thời gian nhả, đầu ra của bộ điều khiển và hướng dẫn của nhà sản xuất. Không được tự ý thêm đi-ốt, mạch RC hoặc biến trở chỉ dựa trên sơ đồ chung.
Danh mục kiểm tra phía đầu ra
| Điểm kiểm tra | Trạng thái mong đợi | Nếu kết quả bất thường |
|---|---|---|
| Kiểu máy chính xác và sơ đồ đấu nối | Các cực nguồn và cực đầu ra đã được xác định chính xác | Dừng lại và lấy sơ đồ chính xác |
| Trạng thái đầu ra của bộ định thời | Đã hoàn tất độ trễ và đạt được trạng thái đầu ra đã ghi nhận | Quay lại quy trình xử lý sự cố bộ định thời chung |
| Nguồn tại chân COM | Nguồn bảo vệ chính xác đã có sẵn | Sửa chữa nguồn cấp hoặc hệ thống dây dẫn phía trên (upstream) |
| COM–NO và COM–NC, đã cách ly | Trạng thái tiếp điểm tuân theo biểu đồ thời gian của thiết bị | Kiểm tra ổ cắm/đầu nối; thay thế bộ định thời nếu xác nhận có lỗi bên trong |
| Đầu ra đã chọn, kiểm tra cấp điện | Điện áp chuyển mạch xuất hiện ở trạng thái chính xác | Kiểm tra tiếp điểm, ổ cắm, đầu nối hoặc dây dẫn tham chiếu |
| Điện áp trên tiếp điểm đóng khi có tải | Thấp so với mạch điện và ổn định | Kiểm tra điện trở cao hoặc đường dẫn tiếp điểm bị hư hỏng |
| Tải đầu vào và trả về | Hoàn thiện mạch điện với điện áp vận hành phù hợp | Sửa chữa hệ thống dây dẫn, thiết bị bảo vệ, khóa liên động hoặc tải ở phía hạ nguồn |
| Chế độ tải thực tế | Trong phạm vi khả năng chịu tải của tiếp điểm theo từng model cụ thể | Sử dụng thiết bị trung gian hoặc thiết bị thay thế có định mức chính xác |
Khi nào cần thay thế rơ-le thời gian
Thay thế bộ định thời khi mạch ngoài đã được kiểm tra và một trong các điều kiện sau vẫn tiếp diễn:
- bộ định thời đạt đến trạng thái đầu ra theo tài liệu nhưng tiếp điểm cách ly không chuyển trạng thái;
- tiếp điểm chập chờn trong khi các kết nối ổ cắm và đầu cực được xác nhận là chắc chắn;
- tiếp điểm vẫn bị kẹt hoặc dính sau khi điều kiện kích hoạt đã được loại bỏ;
- tiếp điểm đóng tạo ra sụt áp bất thường, có thể lặp lại dưới tải hợp lệ;
- xuất hiện vết nứt, đổi màu, mùi lạ hoặc hư hỏng do nhiệt;
- đầu ra chỉ hoạt động khi không có tải mặc dù tải thực tế nằm trong định mức tiếp điểm của model và mạch nguồn vẫn bình thường.
Việc thay thế bộ định thời mà không khắc phục nguyên nhân gốc rễ có thể dẫn đến lỗi tương tự lặp lại. Trước khi lắp đặt, hãy xác nhận loại nguồn, chức năng định thời, phương thức kích hoạt, cách bố trí đầu cực, cấu hình tiếp điểm, loại hình sử dụng và chế độ tải thực tế. Sử dụng hướng dẫn chọn rơ-le thời gian của VIOX khi xây dựng thông số kỹ thuật thay thế.
Để đánh giá model sau khi đã biết các yêu cầu về mạch điện, hãy xem xét VIOX Dải rơ-le thời gian gắn thanh ray DIN.
Quy trình chẩn đoán nhanh
- Xác nhận rằng tiếng tách phát ra từ bộ hẹn giờ và xảy ra đúng thời điểm trong chu kỳ cài đặt.
- Lấy sơ đồ đấu nối chính xác.
- Xác định các chân COM, NO và NC.
- Xác minh rằng chân COM nhận đúng nguồn cấp bên ngoài dự kiến.
- Cách ly mạch điện và kiểm tra sự chuyển đổi tiếp điểm một cách an toàn.
- Khôi phục mạch điện theo quy trình đã được phê duyệt và kiểm tra điện áp đầu ra sau khi đóng cắt.
- Truy vết tải, thiết bị bảo vệ, khóa liên động và dây dẫn hồi tiếp.
- Kiểm tra tải thực tế so với định mức tiếp điểm cụ thể của model bộ định thời.
- Chỉ thay thế bộ định thời nếu tiếp điểm đầu ra bị hỏng sau khi đã xác nhận mạch ngoài hoạt động bình thường.
Những Câu Hỏi Thường
Tại sao rơ-le thời gian của tôi kêu tách tách nhưng không có điện áp đầu ra?
Đầu ra có thể là tiếp điểm khô, vì vậy bộ định thời không tạo ra điện áp tại chân NO hoặc NC. Hãy kết nối nguồn ngoài đã được bảo vệ phù hợp vào chân COM theo thiết kế mạch, sau đó xác minh xem tiếp điểm mong muốn có chuyển trạng thái sau thời gian trễ hay không.
Đèn báo đầu ra có chứng minh rằng tiếp điểm của bộ định thời đang hoạt động không?
Không nhất thiết. Trên nhiều bộ định thời, đèn báo chỉ thể hiện lệnh nội bộ gửi đến đầu ra. Nó có thể không xác nhận được sự chuyển động cơ học của tiếp điểm, điện áp tại chân COM, khả năng dẫn điện của tiếp điểm hoặc mạch tải phía sau. Hãy xác nhận ý nghĩa chính xác của đèn báo trong tài liệu kỹ thuật của model đó.
Rơ-le có thể kêu tách tách ngay cả khi các tiếp điểm của nó đã bị hỏng không?
Có. Cơ cấu truyền động có thể di chuyển trong khi tiếp điểm điện vẫn ở trạng thái hở, chập chờn, bị nhiễm bẩn, rỗ bề mặt, bị hàn dính hoặc có điện trở quá cao so với tải kết nối. Hướng dẫn khắc phục sự cố rơ-le chính thức phân biệt rõ giữa chuyển động của hệ thống truyền động và lỗi dẫn điện của tiếp điểm.
Tiếp điểm của bộ định thời có thể thông mạch nhưng vẫn không thể vận hành tải được không?
Có. Phép đo thông mạch bằng đồng hồ vạn năng sử dụng dòng điện rất nhỏ. Một tiếp điểm bị hỏng, ổ cắm lỏng hoặc đầu nối kém có thể vượt qua bài kiểm tra đó nhưng lại gây sụt áp quá mức khi kết nối với tải thực tế. Hãy kiểm tra mạch điện trong điều kiện vận hành thực tế bằng quy trình kiểm tra đã được phê duyệt.
Những đầu nối nào nên cấp nguồn cho tải?
Nguồn ngoài thường đi vào chân COM và đi ra qua chân NO hoặc NC tùy theo trạng thái đầu ra yêu cầu. Cách đánh số phổ biến cho rơ-le định thời bao gồm 15/16/18, nhưng sơ đồ chân có thể thay đổi. Hãy sử dụng sơ đồ đấu nối chính xác cho loại rơ-le và ổ cắm đó.
Rơ-le trễ thời gian có thể đóng cắt trực tiếp cho động cơ không?
Chỉ khi tiếp điểm của bộ định thời đó được ghi rõ định mức cho tải động cơ và chế độ vận hành đó. Nhiều tiếp điểm định thời chỉ dành cho mạch điều khiển thay vì đóng cắt trực tiếp động cơ. Một khởi động từ (contactor) có định mức phù hợp thường được sử dụng khi tải thực tế vượt quá khả năng cho phép được ghi trong tài liệu của bộ định thời.
Tôi nên thay thế bộ định thời hay sửa chữa hệ thống dây điện trước?
Trước tiên hãy kiểm tra đường dẫn đầu ra. Nếu chân COM được cấp nguồn, thiết bị đầu cuối chính xác đã được chọn, mạch hạ nguồn hoàn tất mà tiếp điểm vẫn không tuân theo trình tự thời gian như tài liệu quy định, thì việc thay thế là hợp lý. Nếu tiếp điểm chuyển mạch chính xác, hãy sửa chữa nguồn ngoài, hệ thống dây dẫn, khóa liên động, đường dẫn hồi tiếp hoặc tải thay vì thay thế thiết bị.
Kết luận
Khi rơ-le thời gian phát ra tiếng kêu nhưng tải không hoạt động, cách chẩn đoán nhanh nhất không phải là lặp lại toàn bộ quá trình thiết lập thời gian. Hãy bắt đầu từ đầu ra và kiểm tra theo đường dẫn nguồn: nguồn tại chân COM, sự chuyển mạch của tiếp điểm, dây dẫn đã đóng ngắt, tải và đường hồi tiếp.
Phương pháp này giúp phân biệt lỗi tiếp điểm khô không được cấp nguồn hoặc lỗi dây dẫn với lỗi thực sự của đầu ra bộ định thời. Nó cũng ngăn chặn việc nhầm lẫn kết quả đo thông mạch dòng điện thấp là bằng chứng cho thấy tiếp điểm có thể đóng ngắt tải thực tế. Chỉ thay thế bộ định thời sau khi tiếp điểm đầu ra và toàn bộ mạch ngoài đã được kiểm tra đối chiếu với tài liệu kỹ thuật của model đó và chế độ tải thực tế.
