Ue بمقابلہ Ui بمقابلہ Uimp: الیکٹریکل وولٹیج ریٹنگ گائیڈ

آپ دو MCCBs کا موازنہ کر رہے ہیں جن کی کرنٹ ریٹنگ ایک جیسی ہے—دونوں 100A، تھری پول ڈیوائسز ہیں۔ لیکن وولٹیج کی وضاحتیں مختلف ہیں: ایک میں “Ue 400V, Ui 690V, Uimp 8kV” لکھا ہے جبکہ دوسرے میں “Ue 690V, Ui 800V, Uimp 6kV” درج ہے۔ آپ کے 400V تھری فیز سسٹم کے لیے کون سا موزوں ہے؟ کیا آپ پہلے بریکر کو محفوظ طریقے سے استعمال کر سکتے ہیں اگرچہ اس کا Ue آپ کے سسٹم وولٹیج سے میل کھاتا ہے لیکن Uimp مختلف ہے؟

یہ تین وولٹیج پیرامیٹرز—Ue، Ui، اور Uimp—ہر الیکٹریکل آلات کے ڈیٹا شیٹ پر MCCBs اور سے ظاہر ہوتے ہیں۔ رابطہ کار سے ریلے اور ٹرمینل بلاکس. ۔ لیکن ان کے اصل معنی کے بارے میں الجھن کی وجہ سے کم وضاحت والے آلات جو وقت سے پہلے ناکام ہو جاتے ہیں، زیادہ وضاحت والے اجزاء جو بجٹ کو ضائع کرتے ہیں، اور پروجیکٹ کی منظوری کے دوران تعمیل کے مسائل پیدا ہوتے ہیں۔.

مسئلہ صرف تین نمبر پڑھنا نہیں ہے۔ ہر ریٹنگ ایک مختلف برقی دباؤ کی جانچ کرتی ہے: مستقل حالت کا آپریشن، موصلیت کی سالمیت، اور عارضی سرج برداشت۔ یہ مختلف IEC معیارات کے زیرِ انتظام ہیں، مختلف ٹیسٹ کے طریقہ کار کے ذریعے تصدیق شدہ ہیں، اور آلات کے انتخاب میں الگ الگ کردار ادا کرتے ہیں۔ ان کو تبادلہ خیال کے طور پر برتاؤ کرنا—یا اس سے بھی بدتر، ان میں سے دو کو نظر انداز کرنا—حقیقی حفاظت اور وشوسنییتا کے خطرات پیدا کرتا ہے۔.

یہ گائیڈ تمام تین وولٹیج ریٹنگز کو درستگی کے ساتھ ڈی کوڈ کرتا ہے۔ آپ بالکل سیکھیں گے کہ Ue، Ui، اور Uimp کیا پیمائش کرتے ہیں، کون سے IEC ٹیسٹ ہر پیرامیٹر کی توثیق کرتے ہیں، وہ موصلیت کے رابطہ کاری کے معیارات سے کیسے متعلق ہیں، اور سب سے اہم بات—کون سی ریٹنگ کس وضاحت کے فیصلے کے لیے اہم ہے۔ آخر تک، آپ اعتماد کے ساتھ آلات کے ڈیٹا شیٹس پڑھیں گے اور ایسے اجزاء منتخب کریں گے جو آپ کے سسٹم وولٹیج اور آپ کی تنصیب کو درپیش مکمل برقی دباؤ پروفائل دونوں سے میل کھاتے ہوں۔.

Ue (ریٹیڈ آپریشنل وولٹیج) کیا ہے؟

Ue مسئلہ ہے ریٹیڈ آپریشنل وولٹیج—وہ وولٹیج جس پر برقی آلات کو عام، غیر خلل شدہ حالات میں کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ وہ نمبر ہے جسے آپ منتخب کرتے وقت اپنے سسٹم کے برائے نام وولٹیج سے ملاتے ہیں۔ MCCBs, ، کانٹیکٹرز، ریلے، یا دیگر کنٹرول گیئر۔.

IEC 60947 کی اصطلاحات میں، Ue آلات کے اطلاق وولٹیج ڈومین کی وضاحت کرتا ہے۔ یہ دو دیگر اہم پیرامیٹرز کے ساتھ مل کر کام کرتا ہے: Ie (ریٹیڈ آپریشنل کرنٹ) اور استعمال کی قسم (جیسے موٹرز کے لیے AC-3 یا مخلوط بوجھ کے لیے AC-23)۔ ایک ساتھ، یہ تینوں وضاحتیں ڈیوائس کے آپریشنل پرفارمنس انویلپ کو بیان کرتی ہیں۔.

Ue اصل میں کیا ٹیسٹ کرتا ہے

Ue کسی مخصوص اسٹینڈ اکیلے ٹیسٹ وولٹیج سے مطابقت نہیں رکھتا ہے۔ اس کے بجائے، یہ کارکردگی کی جانچ کے لیے حوالہ وولٹیج قائم کرتا ہے:

• آپریشنل برداشت ٹیسٹ: آلات کو بغیر کسی ناکامی کے Ue پر ریٹیڈ آپریشنل سائیکل (ریٹیڈ کرنٹ بنانا اور توڑنا) مکمل کرنا چاہیے۔
• درجہ حرارت میں اضافے کی تصدیق: ریٹیڈ کرنٹ اور آپریشنل وولٹیج پر، ڈیوائس کا درجہ حرارت حدود میں رہنا چاہیے۔
• کارکردگی کا رابطہ کاری: مینوفیکچررز مخصوص Ue اقدار پر کرنٹ سوئچنگ کی صلاحیت، شارٹ سرکٹ کی کارکردگی، اور رابطہ کاری کے ڈیٹا کا اعلان کرتے ہیں۔

ایک کانٹیکٹر جس کی ریٹنگ Ue 400V AC-3 ہے اور Ie 95A ہے، اس کا مطلب ہے کہ اسے 400V پر 95A انڈکٹیو موٹر لوڈز کو اس کے اعلان کردہ میکانکی اور برقی برداشت کے لیے سوئچ کرنے کے لیے ٹیسٹ کیا گیا ہے۔.

صنعتی آلات کے لیے عام Ue اقدار

معیاری Ue ریٹنگز عام سسٹم وولٹیجز کی پیروی کرتی ہیں:

• 230V / 240V AC: سنگل فیز یورپی اور بین الاقوامی نظام
• 400V / 415V AC: تھری فیز یورپی، ایشیائی، اور بہت سے صنعتی نظام
• 480V AC: شمالی امریکہ کے تھری فیز صنعتی نظام
• 690V AC: ہائی وولٹیج صنعتی ایپلی کیشنز، کان کنی کے آلات
• 24V / 48V / 110V DC: کنٹرول سرکٹس، آٹومیشن سسٹم، بیٹری سے چلنے والی تنصیبات

آپ ایسے آلات منتخب کرتے ہیں جہاں اعلان کردہ Ue آپ کے سسٹم کے برائے نام وولٹیج سے میل کھاتا ہو یا اس سے زیادہ ہو۔ ایک ڈیوائس جس کی ریٹنگ Ue 690V ہے وہ 400V سسٹم میں چل سکتی ہے (یہ وولٹیج کے لیے اوور ریٹیڈ ہے)، لیکن ایک ڈیوائس جس کی ریٹنگ Ue 230V ہے اسے 400V ایپلی کیشن میں استعمال نہیں کیا جا سکتا—یہ کم وضاحت شدہ ہے۔.

Ue-Ie-قسم کا تعلق

Ue کبھی بھی تنہائی میں موجود نہیں ہوتا ہے۔ ایک MCCB فریم سائز اور تھرمل ٹرپ سیٹنگز پر منحصر ہے، متعدد Ie ریٹنگز (40A، 63A، 100A) کے ساتھ Ue 400V دکھا سکتا ہے۔ ایک کانٹیکٹر مختلف Ue سطحوں پر مختلف Ie اقدار کی فہرست دے سکتا ہے—مثال کے طور پر، Ue 400V پر Ie 95A لیکن Ue 690V پر صرف Ie 80A، کیونکہ زیادہ وولٹیج آرک میں مداخلت کے دوران رابطوں پر دباؤ ڈالتا ہے۔.

ہمیشہ تمام تینوں وضاحتوں کی تصدیق کریں۔ ایک ڈیوائس جو آپ کے وولٹیج کے لیے ریٹیڈ ہے لیکن غلط استعمال کی قسم ہے وہ ناکام ہو سکتی ہے یہاں تک کہ اگر Ue بالکل میل کھاتا ہو۔.

Ui (ریٹیڈ انسولیشن وولٹیج) کیا ہے؟

یو آئی مسئلہ ہے ریٹیڈ انسولیشن وولٹیج—وولٹیج کا حوالہ جو ڈائی الیکٹرک ٹیسٹ کی سطحوں اور کم سے کم کریپیج فاصلوں کا تعین کرنے کے لیے استعمال ہوتا ہے۔ Ue کے برعکس (جو آپریشنل کارکردگی کو بیان کرتا ہے)، Ui آلات کی موصلیت کی صلاحیت کی وضاحت کرتا ہے۔ یہ ایک قابل اجازت آپریٹنگ وولٹیج نہیں ہے۔ یہ ایک ڈیزائن حوالہ ہے جو مناسب موصلیت کی طاقت کو یقینی بناتا ہے۔.

بنیادی اصول: Ue کو کبھی بھی Ui سے زیادہ نہیں ہونا چاہیے۔. آلات کے ڈیٹا شیٹس اس تعلق کو واضح طور پر ظاہر کرتے ہیں—ایک کانٹیکٹر جس کی ریٹنگ Ue 400V ہے وہ عام طور پر Ui 690V یا 800V دکھائے گا، جس کا مطلب ہے کہ یہ 690V یا 800V دباؤ کی سطحوں کے لیے ڈیزائن کی گئی موصلیت کو برقرار رکھتے ہوئے 400V تک کسی بھی وولٹیج پر چل سکتا ہے۔.

Ui اصل میں کیا ٹیسٹ کرتا ہے: ڈائی الیکٹرک طاقت

Ui کا تعین کرتا ہے۔ پاور فریکوئنسی ڈائی الیکٹرک ود اسٹینڈ ٹیسٹ وولٹیج۔ یہ ٹیسٹ تصدیق کرتا ہے کہ موصلیت بغیر کسی خرابی کے مسلسل برقی دباؤ کو برداشت کر سکتی ہے:

• ٹیسٹ وولٹیج: عام طور پر 2 × Ui + 1000V ان آلات کے لیے جن میں Ui ≤ 690V ہے (IEC 60947-1 کے مطابق)
• ٹیسٹ کا دورانیہ: 60 سیکنڈ (مسلسل AC وولٹیج کا 1 منٹ)
• ٹیسٹ فریکوئنسی: 50 Hz یا 60 Hz AC (پاور فریکوئنسی)
• پاس کے معیار: کوئی خلل ڈالنے والا ڈسچارج نہیں، کوئی خرابی نہیں، کریپیج کرنٹ مخصوص حدود کے اندر

مثال کے طور پر، ٹرمینل بلاکس جن کی ریٹنگ Ui 690V ہے، ایک منٹ کے لیے تقریباً 2,380V AC پر ڈائی الیکٹرک ٹیسٹنگ سے گزرتے ہیں۔ یہ ایک واحد کنٹرولڈ ٹیسٹ میں موصلیت کی عمر بڑھنے اور دباؤ کے سالوں کی نقل کرتا ہے۔.

Ui Ue سے زیادہ کیوں ہے: حفاظتی مارجن

برقی آلات برائے نام سطحوں سے زیادہ وولٹیج کے دباؤ کا تجربہ کرتے ہیں:

• عارضی اوور وولٹیجز: سوئچنگ سرجز، کپیسیٹر بینک آپریشنز
• سسٹم وولٹیج میں تغیرات: گرڈ میں اتار چڑھاؤ، جنریٹر کے ضابطے کے مسائل
• موصلیت کی عمر بڑھنا: نمی، آلودگی، اور تھرمل سائیکلنگ وقت کے ساتھ انسولیشن کو کمزور کرتے ہیں۔
• حفاظتی مارجن: آئی ای سی معیارات کے مطابق انسولیشن کو آپریشنل وولٹیج سے زیادہ تناؤ کے لیے ڈیزائن کیا جانا چاہیے۔

: ایک 400V سسٹم میں شاذ و نادر ہی مسلسل 400V ہوتے ہیں۔ عام حالات میں وولٹیج ±10% تک تبدیل ہو سکتا ہے، اور عارضی واقعات اسے مزید بڑھا دیتے ہیں۔ Ui کو Ue سے کافی حد تک اوپر متعین کرنے سے سامان کی پوری سروس لائف میں انسولیشن کی سالمیت یقینی ہوتی ہے۔.

: Ui اور کریپیج ڈسٹینس کی ضروریات

: Ui براہ راست کم از کم کا تعین کرتا ہے۔ : کریپیج ڈسٹینس: — موصل سطح کے ساتھ ناپے گئے conductive حصوں کے درمیان مختصر ترین راستہ۔ IEC 60664-1 ٹیبلز مطلوبہ کریپیج کی وضاحت کرتے ہیں:

• شرح شدہ موصلیت وولٹیج (Ui)
• آلودگی کی ڈگری : (آلودگی کی سطح: صاف، نارمل، conductive)
• : موصل مواد گروپ : (ٹریکنگ کے خلاف مزاحمت: I, II, IIIa, IIIb)

: زیادہ Ui زیادہ کریپیج کا مطالبہ کرتا ہے۔ Ui 1000V کے لیے ٹرمینل بلاکس کو Ui 400V بلاکس کے مقابلے میں نمایاں طور پر زیادہ جگہ کی ضرورت ہوتی ہے، یہاں تک کہ اگر دونوں ایک ہی 400V سسٹم میں کام کرتے ہوں۔ یہ جسمانی سائز اور ٹرمینل کثافت کو متاثر کرتا ہے۔.

: عام Ui اقدار

: کم وولٹیج کے سامان کے لیے معیاری Ui ریٹنگز:

• : 300V: ہلکے ڈیوٹی کنٹرول اجزاء، کم وولٹیج ایپلی کیشنز
• : 500V / 690V: صنعتی MCCBs، کانٹیکٹرز، 400V/480V سسٹمز میں ریلے کے لیے سب سے عام
• : 800V / 1000V: مشکل ایپلی کیشنز کے لیے اعلی انسولیشن، توسیعی وولٹیج رینج کوریج

: ہمیشہ تصدیق کریں کہ منتخب کردہ سامان Ui ≥ آپ کے متوقع زیادہ سے زیادہ سسٹم وولٹیج کو ظاہر کرتا ہے۔ 480V سسٹم کے لیے، Ui 500V والے اجزاء کا انتخاب کم سے کم مارجن فراہم کرتا ہے۔ Ui 690V یا 800V بہتر طویل مدتی وشوسنییتا پیش کرتا ہے۔.

: Uimp (ریٹیڈ امپلس ودھ اسٹینڈ وولٹیج) کیا ہے؟

Uimp مسئلہ ہے : ریٹیڈ امپلس ودھ اسٹینڈ وولٹیج: — چوٹی وولٹیج ویلیو جو سامان انسولیشن کی ناکامی کے بغیر معیاری عارضی اوور وولٹیج امپلسز کے تابع ہونے پر برداشت کر سکتا ہے۔ جبکہ Ui پاور فریکوئنسی ڈائی الیکٹرک طاقت کی جانچ کرتا ہے، Uimp بجلی کے حملوں، سوئچنگ ایونٹس اور گرڈ کی خرابیوں سے تیز، اعلی توانائی کے اضافے سے بچنے کے لیے سامان کی صلاحیت کی توثیق کرتا ہے۔.

: Uimp کو کلو وولٹ (kV) چوٹی میں ظاہر کیا جاتا ہے اور ایک معیاری امپلس ویوفارم استعمال کیا جاتا ہے: : 1.2/50 μs : (چوٹی تک 1.2 مائیکرو سیکنڈ رائز ٹائم، آدھی ویلیو تک 50 مائیکرو سیکنڈ ڈیکے)۔ یہ ویوفارم بجلی سے متاثرہ اضافے اور سوئچنگ ٹرانزینٹس کے برقی دستخط کی نقل کرتا ہے۔.

: Uimp اصل میں کیا ٹیسٹ کرتا ہے: سرج امیونٹی

: امپلس ودھ اسٹینڈ ٹیسٹ سامان کو ہائی وولٹیج عارضی پلسز کے تابع کرتا ہے:

• : ٹیسٹ ویوفارم: 1.2/50 μs وولٹیج امپلس (معیاری IEC شکل)
• ٹیسٹ وولٹیج: سامان کا اعلان کردہ Uimp (6 kV, 8 kV, 12 kV, وغیرہ)
• ٹیسٹ کا طریقہ کار: متعدد امپلسز دونوں پولرٹیز (مثبت اور منفی) کے ساتھ لگائی جاتی ہیں۔
• : امپلسز کے درمیان وقفہ: کم از کم 1 سیکنڈ
• پاس کے معیار: کوئی فلیش اوور نہیں، کوئی انسولیشن بریک ڈاؤن نہیں، کلیئرنس میں کوئی کمی نہیں

: ایک سرکٹ بریکر کے لیے جس کی ریٹیڈ Uimp 8 kV ہے، ٹیسٹ انجینئرز بار بار 8,000 وولٹ کی چوٹی کی امپلسز لگاتے ہیں تاکہ یہ تصدیق کی جا سکے کہ اندرونی کلیئرنس اور انسولیشن ناکامی کے بغیر ان عارضی تناؤ کو برداشت کرتے ہیں۔.

: اوور وولٹیج زمرہ کنکشن

: Uimp اقدار من مانی نہیں ہیں—ان کو مربوط کیا گیا ہے۔ : اوور وولٹیج زمرے : IEC 60664-1 میں بیان کردہ۔ یہ زمرے عارضی اوور وولٹیجز کے سامنے آنے کے لحاظ سے تنصیبات کی درجہ بندی کرتے ہیں:

• زمرہ I: کم عارضی نمائش والا سامان (محفوظ الیکٹرانک سرکٹس)
• زمرہ دوم (Category II): آلات اور پورٹیبل سامان (عام رہائشی بوجھ)
• زمرہ III: فکسڈ تنصیبات (ڈسٹری بیوشن پینلز، صنعتی مشینری)
• زمرہ چہارم (Category IV): تنصیب کی ابتدا (سروس اینٹرنس، یوٹیلیٹی میٹرز، اوور ہیڈ لائنز)

: اعلی زمروں کو زیادہ شدید ٹرانزینٹس کا سامنا کرنا پڑتا ہے۔ IEC 60664-1 ٹیبلز ہر زمرے کے لیے مطلوبہ امپلس ودھ اسٹینڈ لیولز کے لیے سسٹم کے برائے نام وولٹیجز کا نقشہ بناتے ہیں۔ 400V تھری فیز سسٹم کے لیے:

• زمرہ دوم (Category II): Uimp 2.5 kV عام
• زمرہ III: Uimp 6 kV عام
• زمرہ چہارم (Category IV): Uimp 8 kV عام

: فکسڈ ڈسٹری بیوشن سسٹمز (زمرہ III) میں نصب صنعتی سامان کو وال آؤٹ لیٹس (زمرہ II) میں پلگ ان کیے جانے والے آلات کے مقابلے میں زیادہ Uimp کی ضرورت ہوتی ہے، حالانکہ دونوں ایک ہی برائے نام وولٹیج پر کام کرتے ہیں۔.

: صنعتی سامان کے لیے عام Uimp اقدار

: کم وولٹیج سوئچ گیئر اور کنٹرول سامان کے لیے معیاری Uimp ریٹنگز:

• : 4 kV: کم زمرے کی ایپلی کیشنز، رہائشی سامان
• : 6 kV: گھریلو/رہائشی MCCBs، زمرہ II/III سامان کے لیے عام
• : 8 kV: صنعتی MCCBs، کانٹیکٹرز، زمرہ III/IV فکسڈ تنصیبات کے لیے معیاری
• : 12 kV: مشکل صنعتی ایپلی کیشنز، یوٹیلیٹی گریڈ کا سامان، زیادہ نمائش والے مقامات

: سامان کے ڈیٹا شیٹس عام طور پر مطلوبہ تنصیب زمرے کے مطابق Uimp اقدار دکھاتے ہیں۔ صنعتی گریڈ کے اجزاء ڈیفالٹ طور پر 8 kV یا اس سے زیادہ ہوتے ہیں، جبکہ رہائشی مصنوعات 4-6 kV دکھا سکتی ہیں۔.

: Uimp کیوں اہم ہے: حقیقی دنیا کے سرج ایونٹس

: برقی نظاموں کو باقاعدگی سے عارضی اوور وولٹیجز کا سامنا کرنا پڑتا ہے:

• بجلی گرتی ہے۔: براہ راست یا قریبی حملے ڈسٹری بیوشن نیٹ ورکس میں ہائی وولٹیج اضافے کا باعث بنتے ہیں۔
• : سوئچنگ آپریشنز: بڑے لوڈز، کپیسیٹر بینکس، یا ٹرانسفارمرز کو کھولنے/بند کرنے سے وولٹیج سپائیکس پیدا ہوتے ہیں۔
• گرڈ فالٹس: فالٹ کلیئرنگ اور دوبارہ بند کرنے کے آپریشنز عارضی وولٹیج پیدا کرتے ہیں۔
• موٹر اسٹارٹنگ: انڈکٹیو لوڈ سوئچنگ مقامی وولٹیج سپائیکس پیدا کرتی ہے۔

ناقص Uimp والا سامان غیر متوقع طور پر فیل ہو جاتا ہے—کبھی کبھار بجلی کے طوفان کے فوراً بعد، کبھی مہینوں میں جمع ہونے والے سرج ڈیمج کی وجہ سے انسولیشن کمزور ہو جاتی ہے۔ مناسب Uimp کی تخصیص اس بات کو یقینی بناتی ہے کہ سامان عارضی ماحول میں زندہ رہے جو اس کی تنصیب کی جگہ اور زمرے کے لیے مخصوص ہے۔.

اہم اختلافات: Ue بمقابلہ Ui بمقابلہ Uimp

یہ تین وولٹیج ریٹنگز بنیادی طور پر مختلف برقی دباؤ کی پیمائش کرتی ہیں۔ ان کے درمیان فرق کو سمجھنے سے تخصیص کی غلطیوں سے بچا جا سکتا ہے اور آپ کو سامان کو اصل آپریٹنگ حالات سے ملانے میں مدد ملتی ہے۔.

آپریشنل بمقابلہ انسولیشن بمقابلہ سرج: مختلف سوالات

ہر ریٹنگ ایک مخصوص ڈیزائن سوال کا جواب دیتی ہے:

• Ue (آپریشنل وولٹیج): “یہ ڈیوائس عام، مسلسل حالات میں کس سسٹم وولٹیج پر کام کر سکتی ہے؟”
• Ui (انسولیشن وولٹیج): “کون سا وولٹیج ریفرنس اس ڈیوائس کی انسولیشن طاقت اور کریپیج فاصلوں کا تعین کرتا ہے؟”
• Uimp (امپلس ودھ اسٹینڈ وولٹیج): “یہ ڈیوائس انسولیشن بریک ڈاؤن کے بغیر کس چوٹی کے عارضی وولٹیج سے بچ سکتی ہے؟”

یہ تکمیلی ہیں، قابل تبادلہ نہیں۔ آپ Ui کو Ue کے متبادل کے طور پر استعمال نہیں کر سکتے، اور ایک اعلی Uimp ناکافی Ue کی تلافی نہیں کرتا ہے۔ تینوں کو آپ کی درخواست کی ضروریات کے مطابق ہونا چاہیے۔.

ٹیسٹ کے طریقہ کار میں اختلافات

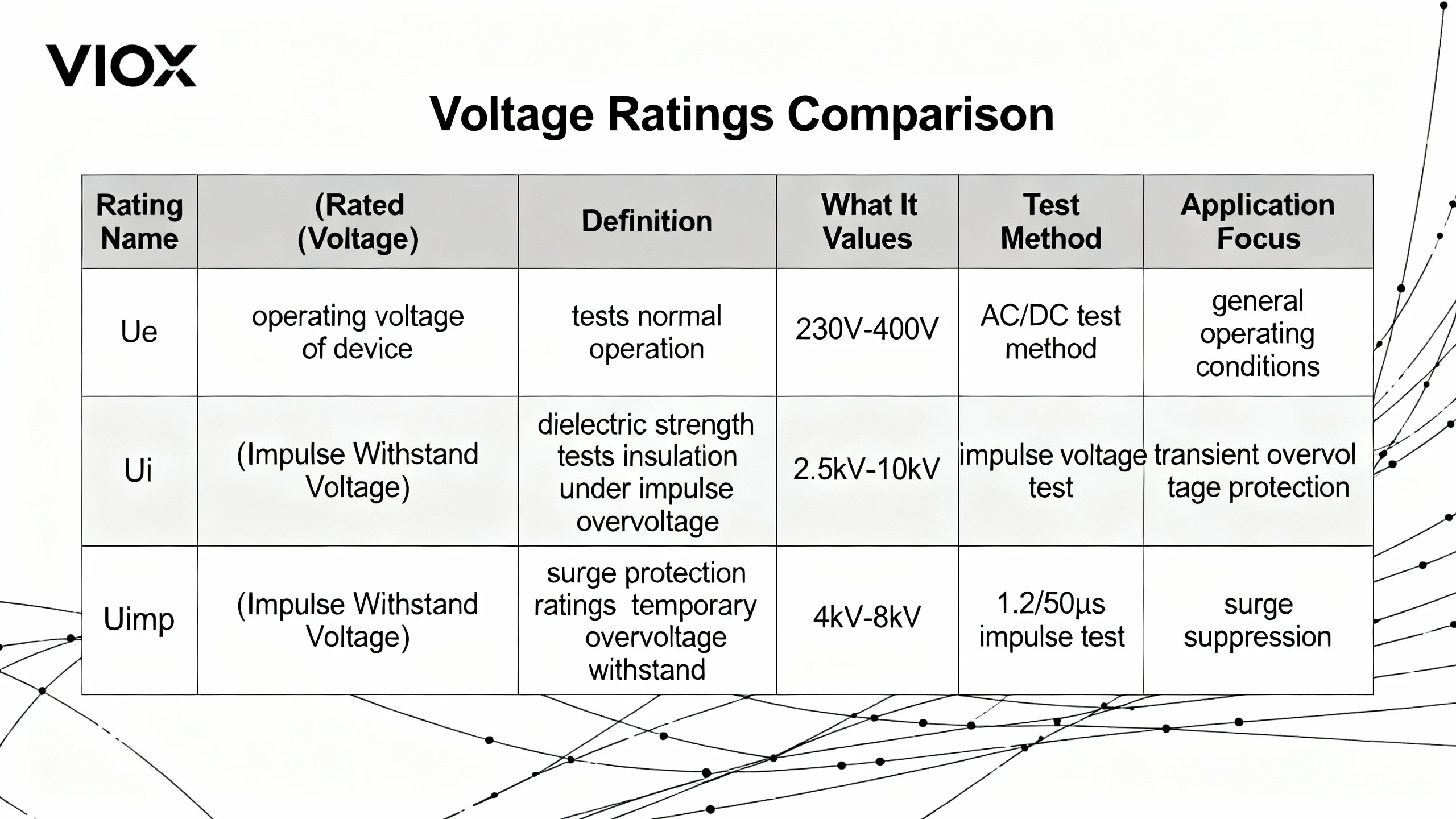

درجہ بندی	ٹیسٹ کی قسم	ٹیسٹ وولٹیج	دورانیہ	یہ کس چیز کی توثیق کرتا ہے
Ue	آپریشنل پرفارمنس ٹیسٹ	سسٹم کا برائے نام وولٹیج	ہزاروں سائیکل	سوئچنگ کی صلاحیت، برداشت، درجہ حرارت میں اضافہ
یو آئی	پاور فریکوئنسی ڈائی الیکٹرک ودھ اسٹینڈ	~2 × Ui + 1000V AC	60 سیکنڈ	مسلسل AC دباؤ کے خلاف انسولیشن کی سالمیت
Uimp	امپلس ودھ اسٹینڈ ٹیسٹ	ریٹیڈ امپلس kV چوٹی	مائیکرو سیکنڈ (متعدد شاٹس)	تیز عارضی سرجز کے خلاف کلیئرنس کی مناسبیت

Ui ٹیسٹ ایک منٹ کے لیے مسلسل 50/60 Hz AC استعمال کرتے ہیں—انسولیشن پر ایک سست، پیسنے والا دباؤ۔ Uimp ٹیسٹ 1.2/50 μs امپلسز استعمال کرتے ہیں—تیز، تیز وولٹیج سپائیکس جو کلیئرنس اور ایئر گیپس پر مختلف طریقے سے دباؤ ڈالتے ہیں۔ ایک ٹیسٹ پاس کرنے کی ضمانت دوسرے کو پاس کرنے کی نہیں ہے۔.

وولٹیج میگنیٹیوڈ تعلقات

عام سامان ایک مخصوص وولٹیج درجہ بندی دکھاتا ہے:

Ue ≤ Ui < Uimp

مثال: 400V سسٹم کے لیے ایک صنعتی MCCB دکھا سکتا ہے:

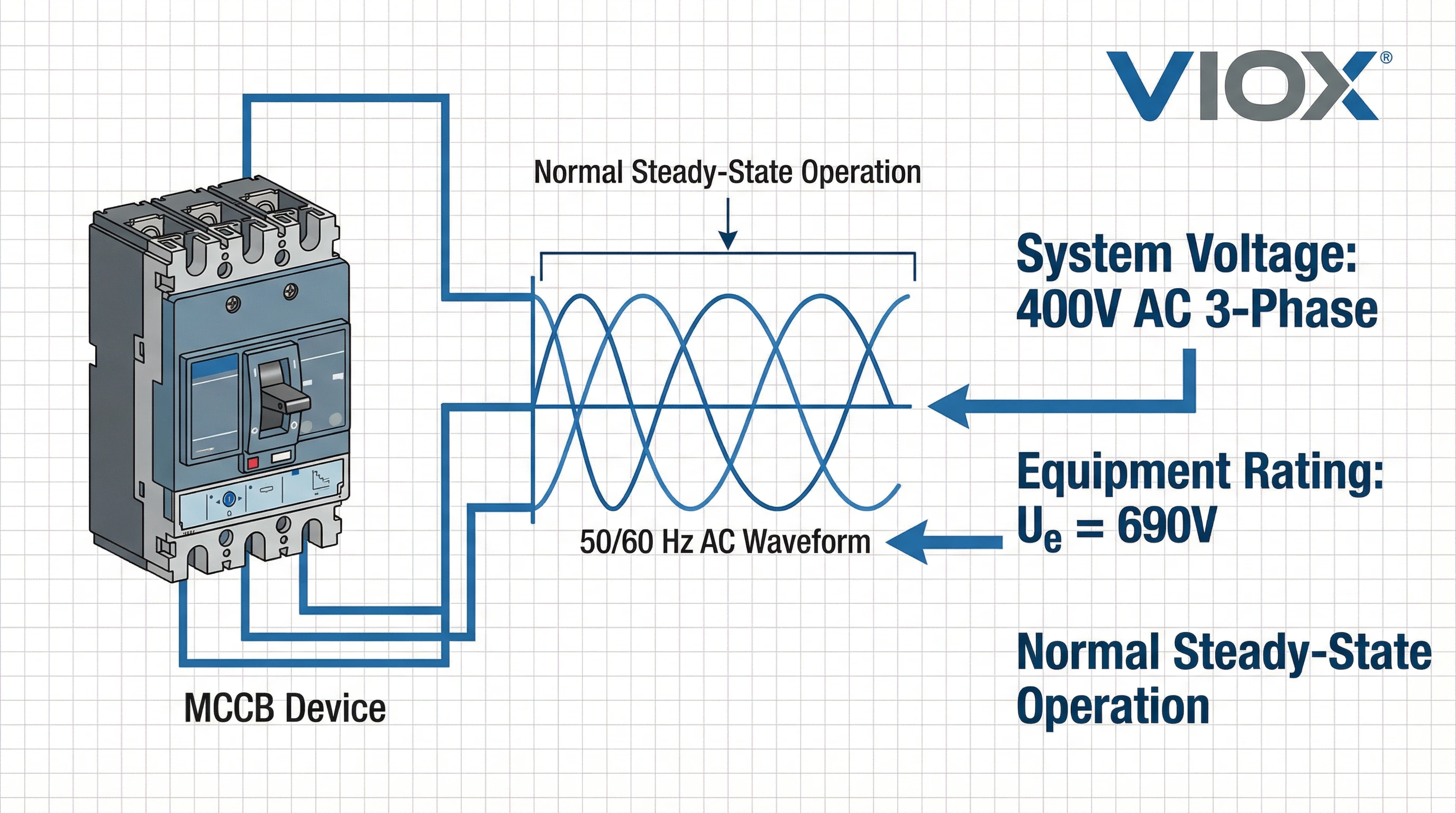

• Ue = 400V (آپریشنل وولٹیج سسٹم سے میل کھاتا ہے)
• Ui = 690V (انسولیشن اعلی دباؤ کے لیے ڈیزائن کیا گیا ہے)
• Uimp = 8 kV (زمرہ III تنصیبات کے لیے امپلس ودھ اسٹینڈ)

میگنیٹیوڈ کے آرڈر پر توجہ دیں: Ue اور Ui سینکڑوں وولٹ میں ہیں، جبکہ Uimp ہزاروں وولٹ تک چھلانگ لگاتا ہے۔ یہ مستقل حالت کے آپریشن کے مقابلے میں عارضی سرجز کی مختلف نوعیت کی عکاسی کرتا ہے۔.

کون سی ریٹنگ کس فیصلے پر حکمرانی کرتی ہے؟

مختلف تخصیص کے فیصلے مختلف ریٹنگز پر منحصر ہیں:

Ue کا استعمال اس کا تعین کرنے کے لیے کریں:

• سسٹم کی مطابقت (کیا سامان آپ کے برائے نام وولٹیج سے میل کھاتا ہے؟)
• کرنٹ ریٹنگ کوآرڈینیشن (مخصوص Ue سطحوں پر Ie اقدار کا اعلان کیا گیا ہے)
• استعمال کے زمرے کی اطلاقیت (AC-3، AC-23، وغیرہ)
• متوازی/سیریز کنفیگریشنز (وولٹیج شیئرنگ کے تحفظات)

Ui کا استعمال اس کی تصدیق کے لیے کریں:

• مناسب انسولیشن سیفٹی مارجن (Ui کو Ue سے نمایاں طور پر زیادہ ہونا چاہیے)
• آلودگی کی ڈگری کے لیے کریپیج فاصلے کی ضروریات کی تعمیل
• آپ کے ماحول میں طویل مدتی انسولیشن کی وشوسنییتا
• وولٹیج کی حدود میں سامان کی مناسبیت (ایک ڈیوائس، متعدد ایپلی کیشنز)

Uimp کا استعمال اس بات کو یقینی بنانے کے لیے کریں:

• تنصیب کے اوور وولٹیج زمرے کے لیے عارضی سرج پروٹیکشن
• اپ اسٹریم سرج پروٹیکٹیو ڈیوائسز کے ساتھ کوآرڈینیشن
• اعلی نمائش والے مقامات کے لیے مناسب کلیئرنس ڈیزائن
• انسولیشن کوآرڈینیشن معیارات کی تعمیل (IEC 60664-1)

IEC معیارات اور جانچ کی ضروریات

تین وولٹیج ریٹنگز من مانی مینوفیکچرر کے دعوے نہیں ہیں—ان پر سخت IEC بین الاقوامی معیارات کے ذریعے حکمرانی کی جاتی ہے جو جانچ کے طریقہ کار، کم از کم کارکردگی کے معیار، اور دستاویزات کی ضروریات کی وضاحت کرتے ہیں۔.

IEC 60947 سیریز: کم وولٹیج سوئچ گیئر اور کنٹرول گیئر

IEC 60947 سیریز وولٹیج ریٹنگ کی تعریفوں کے لیے بنیاد فراہم کرتی ہے۔ MCCBs, رابطہ کار, ریلے, ، موٹر سٹارٹرز، اور کنٹرول کا سامان:

• آئی ای سی 60947-1: عمومی قواعد جو Ue، Ui، Uimp کی تعریفیں، انسولیشن کوآرڈینیشن کی ضروریات، اور تمام کم وولٹیج سوئچ گیئر پر لاگو ہونے والے ٹیسٹ کے طریقہ کار کو قائم کرتے ہیں۔
• IEC 60947-2: سرکٹ بریکرز (MCCBs، ACBs) کے لیے مخصوص تقاضے، بشمول شارٹ سرکٹ بریکنگ کی صلاحیت، سلیکٹیوٹی کیٹیگریز، اور وولٹیج ریٹنگ کی درخواست
• آئی ای سی 60947-4-1: کنٹیکٹرز اور موٹر سٹارٹرز، یوٹیلائزیشن کیٹیگریز (AC-3، AC-4، وغیرہ) کی وضاحت کرتے ہیں اور Ue موٹر سوئچنگ کی صلاحیت سے کیسے متعلق ہے۔
• IEC 60947-5-1: کنٹرول سرکٹ ڈیوائسز اور سوئچنگ عناصر (لمٹ سوئچز، سلیکٹر سوئچز، پش بٹنز)

تمام حصے بنیادی وولٹیج ریٹنگ کی تعریفوں کے لیے آئی ای سی 60947-1 کا حوالہ دیتے ہیں، پھر پروڈکٹ کے لحاظ سے مخصوص ٹیسٹ کی تفصیلات شامل کرتے ہیں۔.

آئی ای سی 60947-7-1: کاپر کنڈکٹرز کے لیے ٹرمینل بلاکس

ٹرمینل بلاکس متعلقہ معیارات پر عمل کرتے ہیں:

• IEC 60947-7-1: ٹرمینل بلاکس کے لیے درجہ حرارت میں اضافے، ڈائی الیکٹرک ودھ اسٹینڈ (Ui کی توثیق)، شارٹ ٹائم کرنٹ ودھ اسٹینڈ، اور امپلس ٹیسٹ (Uimp کی توثیق) کی وضاحت کرتا ہے۔
• ٹیسٹنگ میں شامل ہیں: پاور فریکوئنسی ڈائی الیکٹرک ٹیسٹ (Ui سے اخذ کردہ ٹیسٹ وولٹیج پر 60 سیکنڈ) اور امپلس وولٹیج ٹیسٹ (شرح شدہ Uimp پر 1.2/50 μs ویوفارم)

ٹرمینل بلاکس MCCBs اور کنٹیکٹرز کی طرح ایک ہی بنیادی Ui اور Uimp فریم ورک کا استعمال کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ تمام پینل اجزاء میں انسولیشن کوآرڈینیشن مستقل ہو۔.

آئی ای سی 60664-1: کم وولٹیج سسٹمز کے اندر انسولیشن کوآرڈینیشن

آئی ای سی 60664-1 انجینئرنگ ٹیبلز فراہم کرتا ہے جو سسٹم وولٹیج کو مطلوبہ Uimp اور کلیئرنس سے جوڑتے ہیں:

• اوور وولٹیج کیٹیگریز (I سے IV تک) تنصیب کے عارضی حالات سے متاثر ہونے کی درجہ بندی کرتے ہیں۔
• پولوشن ڈگریز (1 سے 4 تک) ماحولیاتی آلودگی کی سطح کی درجہ بندی کرتے ہیں۔
• ریٹیڈ امپلس وولٹیج ٹیبلز: برائے نام سسٹم وولٹیج اور اوور وولٹیج کیٹیگری کو کم از کم مطلوبہ Uimp سے میپ کریں۔
• کلیئرنس اور کریپیج ٹیبلز: Ui، پولوشن ڈگری، اور انسولیٹنگ میٹریل گروپ کی بنیاد پر کم از کم ہوا اور سطح کے فاصلے کی وضاحت کریں۔

انجینئرز آئی ای سی 60664-1 کا استعمال یہ تعین کرنے کے لیے کرتے ہیں کہ ان کی درخواست کے لیے کس Uimp اور کلیئرنس کی ضرورت ہے، پھر مناسب ریٹنگز دکھانے والے ڈیٹا شیٹس کے ساتھ سامان منتخب کریں۔.

آئی ای سی 61810-1: الیکٹرو مکینیکل ریلے

الیکٹرو مکینیکل ریلے اپنے معیار پر عمل کرتے ہیں لیکن وولٹیج ریٹنگ کے ایک جیسے تصورات استعمال کرتے ہیں:

• آئی ای سی 61810-1: ریلے کانٹیکٹس اور کوائلز کے لیے Ue (سوئچنگ وولٹیج)، Ui (انسولیشن وولٹیج)، اور Uimp (امپلس ودھ اسٹینڈ وولٹیج) کی وضاحت کرتا ہے۔
• ٹیسٹ کے طریقہ کار: پاور فریکوئنسی ڈائی الیکٹرک ٹیسٹ اور امپلس ٹیسٹ آئی ای سی 60947-1 کے طریقہ کار کی عکاسی کرتے ہیں۔

ایک ریلے جس کی ریٹنگ Ue 400V، Ui 690V، Uimp 6 kV ہے، وہی تشریحی فریم ورک استعمال کرتا ہے جو ان ریٹنگز کے ساتھ ایک MCCB استعمال کرتا ہے—صرف پروڈکٹ کی قسم مختلف ہوتی ہے۔.

ٹائپ ٹیسٹنگ بمقابلہ روٹین ٹیسٹنگ

وولٹیج ریٹنگ کی توثیق میں دو ٹیسٹ لیولز شامل ہیں:

ٹائپ ٹیسٹنگ (ڈیزائن کے مطابق ایک بار انجام دیا جاتا ہے):

• جامع توثیق بشمول ڈائی الیکٹرک ودھ اسٹینڈ، امپلس ٹیسٹ، درجہ حرارت میں اضافہ، برداشت کے چکر
• تسلیم شدہ ٹیسٹ لیبارٹریوں میں نمائندہ نمونوں پر منعقد کیا جاتا ہے۔
• نتائج ٹائپ ٹیسٹ رپورٹس میں دستاویزی کیے جاتے ہیں اور ڈیٹا شیٹس پر شائع کیے جاتے ہیں۔
• مہنگا، وقت طلب—مینوفیکچررز ہر پروڈکشن یونٹ کے لیے نہیں دہراتے۔

معمول کی جانچ (ہر یونٹ یا پروڈکشن بیچ پر انجام دیا جاتا ہے):

• بنیادی تصدیق: بصری معائنہ، جہتی جانچ، آسان ڈائی الیکٹرک ٹیسٹ (کم وولٹیج، کم دورانیہ)
• مکمل ٹائپ ٹیسٹ بیٹری کو دہرائے بغیر مینوفیکچرنگ مستقل مزاجی کو یقینی بناتا ہے۔
• فوری، کفایتی کوالٹی کنٹرول

جب آپ ایک ڈیٹا شیٹ پڑھتے ہیں جس میں Ue، Ui، اور Uimp دکھایا جاتا ہے، تو وہ اقدار ٹائپ ٹیسٹ شدہ، مصدقہ کارکردگی کی نمائندگی کرتی ہیں۔ روٹین ٹیسٹنگ اس بات کی تصدیق کرتی ہے کہ ہر پروڈکشن یونٹ ٹائپ ٹیسٹ شدہ ڈیزائن پر پورا اترتا ہے۔.

عملی سلیکشن گائیڈ: وولٹیج ریٹنگز کا صحیح استعمال

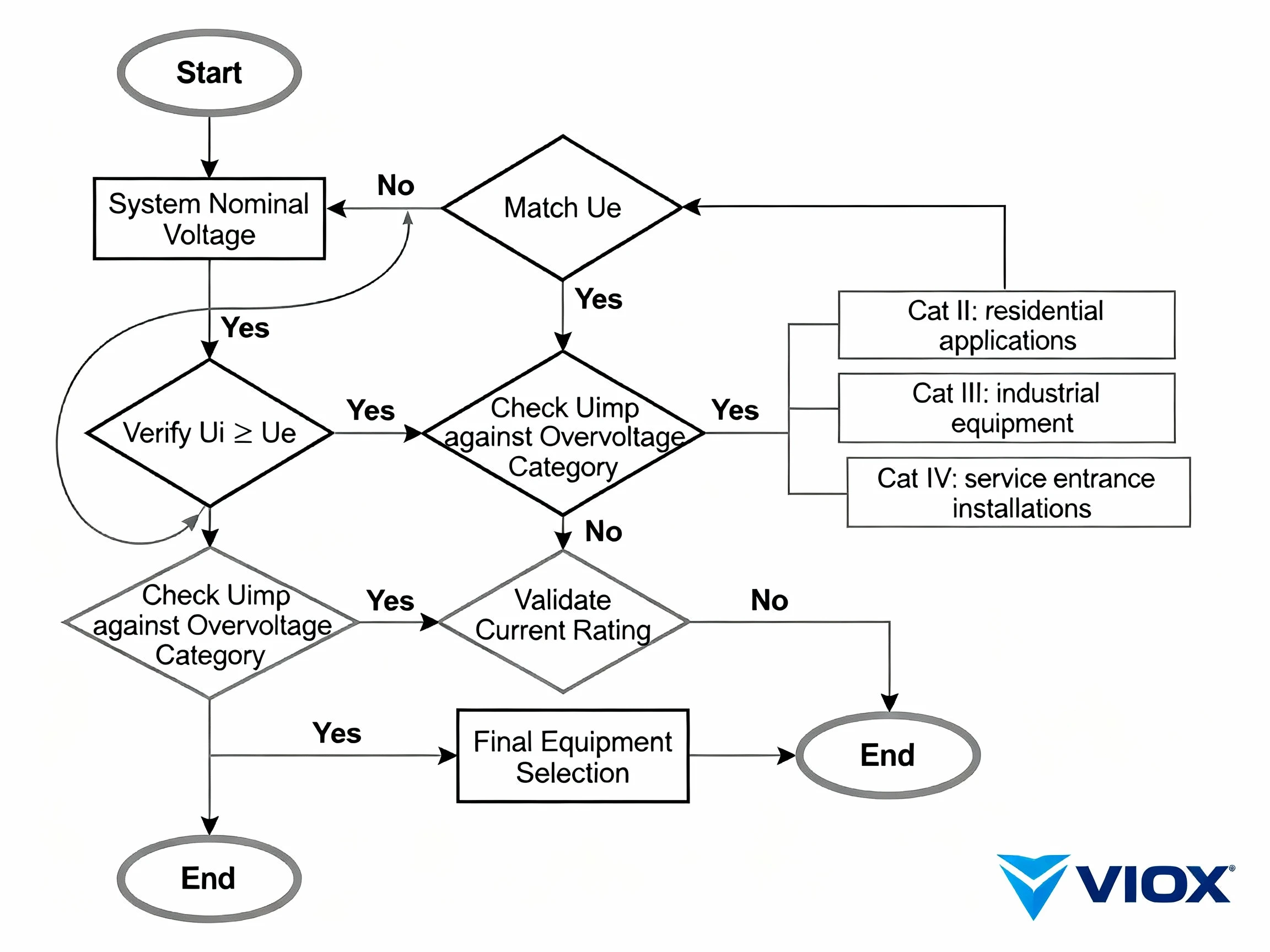

مناسب وولٹیج ریٹنگز کے ساتھ سامان منتخب کرنے کے لیے ایک منظم طریقہ کار کی ضرورت ہے۔ اپنی تنصیب کی ضروریات کے مطابق ریٹنگز کو ملانے کے لیے اس فیصلے کے فریم ورک پر عمل کریں۔.

مرحلہ 1: اپنے سسٹم کے برائے نام وولٹیج کی شناخت کریں۔

بنیادی سسٹم حقائق سے آغاز کریں:

• سنگل فیز سسٹمز: 120V، 230V، 240V AC
• تھری فیز سسٹم: 208V، 380V، 400V، 415V، 480V، 600V، 690V AC
• ڈی سی سسٹمز: 24V، 48V، 110V، 220V DC (کنٹرول/بیٹری ایپلی کیشنز میں عام)

یہ آپ کا کم از کم Ue کی ضرورت. ۔ وہ سامان جس کی ریٹنگ Ue آپ کے سسٹم وولٹیج سے کم ہے اسے استعمال نہیں کیا جا سکتا؛ وہ سامان جس کی ریٹنگ Ue سسٹم وولٹیج کے برابر یا اس سے زیادہ ہے آپریشنل وولٹیج کے نقطہ نظر سے قابل قبول ہے۔.

مرحلہ 2: تنصیب کے اوور وولٹیج کیٹیگری کا تعین کریں۔

اپنی تنصیب کی درجہ بندی کرنے کے لیے آئی ای سی 60664-1 یا مقامی الیکٹریکل کوڈز سے مشورہ کریں:

زمرہ I: مقامی سرج پروٹیکشن کے ساتھ حساس الیکٹرانک سامان (صنعتی ایپلی کیشنز میں شاذ و نادر ہی)

زمرہ دوم (Category II): آلات اور ساکٹ آؤٹ لیٹ سرکٹس، پورٹیبل سامان جو زمرہ III کے ذرائع سے کم از کم 10 میٹر دور ہو (رہائشی، ہلکا تجارتی)

زمرہ III: عمارتوں میں فکسڈ سامان، ڈسٹری بیوشن پینلز، صنعتی مشینری (سب سے عام صنعتی ایپلی کیشن)

زمرہ چہارم (Category IV): تنصیب کی ابتدا، سروس اینٹرنس کا سامان، یوٹیلیٹی میٹر، اوور ہیڈ لائنز

آپ کی تنصیب کیٹیگری کم از کم مطلوبہ Uimp. کا تعین کرتی ہے۔ 400V سسٹم کے لیے:

• زمرہ II → Uimp ≥ 2.5 kV
• زمرہ III → Uimp ≥ 6 kV (اکثر بہتر مارجن کے لیے 8 kV کے طور پر متعین کیا جاتا ہے)
• زمرہ IV → Uimp ≥ 8 kV

مرحلہ 3: ماحولیاتی آلودگی کی ڈگری کا اندازہ لگائیں

IEC 60664-1 کے مطابق آلودگی کی سطحوں کا جائزہ لیں:

• آلودگی کی ڈگری 1: صاف ماحول، سیل بند انکلوژرز (نایاب)
• آلودگی کی ڈگری 2: عام اندرونی حالات، صرف غیر موصل آلودگی (زیادہ تر کنٹرول کیبنٹ)
• آلودگی کی ڈگری 3: موصل آلودگی یا خشک غیر موصل آلودگی جو گیلی ہونے پر موصل ہو جاتی ہے (صنعتی ماحول، بیرونی تنصیبات)
• آلودگی کی ڈگری 4: بارش، برف، یا شدید آلودگی سے مسلسل موصل آلودگی

آلودگی کی اعلی ڈگریوں کے لیے زیادہ کریپیج فاصلوں والے آلات کی ضرورت ہوتی ہے، جس کا مطلب ہے کہ اسی کلیئرنس کی صلاحیت کے لیے Ui کی اعلی ریٹنگز درکار ہیں۔ آلودگی کی ڈگری 3 میں 400V سسٹم کو ڈگری 2 میں اسی وولٹیج سے زیادہ کریپیج کی ضرورت ہوتی ہے۔.

مرحلہ 4: مناسب مارجن کے ساتھ سامان Ui منتخب کریں

عام اصول: کم از کم 1.5× اپنے سسٹم کے برائے نام وولٹیج پر Ui کے ساتھ سامان متعین کریں، ترجیحاً اس سے بھی زیادہ۔.

عام سسٹمز کے لیے:

• 400V تھری فیز سسٹم: Ui ≥ 690V (1.73× مارجن) متعین کریں
• 480V تھری فیز سسٹم: Ui ≥ 690V یا 800V متعین کریں
• 230V سنگل فیز سسٹم: Ui ≥ 400V یا 500V متعین کریں

یہ مارجن وولٹیج کی تبدیلیوں، عارضی اوور وولٹیجز، اور سامان کی سروس لائف میں موصلیت کی عمر رسیدگی کو مدنظر رکھتا ہے۔.

مرحلہ 5: تصدیق کریں کہ Uimp تنصیب کی زمرہ سے میل کھاتا ہے

مرحلہ 2 سے اپنی تنصیب کی زمرہ کے خلاف سامان کے ڈیٹا شیٹس کو دوبارہ چیک کریں:

• اس بات کو یقینی بنائیں کہ اعلان کردہ Uimp آپ کے سسٹم وولٹیج اور زمرہ کے لیے IEC 60664-1 کی کم از کم حد سے زیادہ ہے
• صنعتی فکسڈ تنصیبات (زمرہ III) کو عام طور پر کم از کم Uimp 6-8 kV کی ضرورت ہوتی ہے
• لاگت بچانے کے لیے کم وضاحت نہ کریں—سرج کی ناکامیاں غیر متوقع اور مہنگی ہوتی ہیں

مرحلہ 6: منتخب کردہ Ue پر موجودہ ریٹنگز کی توثیق کریں

سامان کی موجودہ ریٹنگز (Ie, In) مخصوص Ue اقدار پر اعلان کی جاتی ہیں۔ تصدیق کریں کہ:

• موجودہ ریٹنگ آپ کے بوجھ کے لیے مناسب ہے اعلان کردہ Ue پر
• اگر سامان متعدد Ue اختیارات کی فہرست دیتا ہے، تو چیک کریں کہ آپ کے منتخب کردہ وولٹیج پر کرنٹ کم نہیں ہوتا ہے
• کانٹیکٹر خاص طور پر اعلی Ue سطحوں پر کم Ie دکھاتے ہیں—یہ نہ سمجھیں کہ کرنٹ مستقل رہتا ہے

مرحلہ 7: تعمیل کی تصدیق کے لیے انتخابات کو دستاویزی شکل دیں

ایک تفصیلات کا ریکارڈ رکھیں جو دکھائے:

• سسٹم کا برائے نام وولٹیج اور تنصیب کی زمرہ
• منتخب کردہ سامان Ue، Ui، Uimp اقدار
• آلودگی کی ڈگری اور مطلوبہ کریپیج فاصلے
• معیاری عمل سے کسی بھی انحراف کا جواز

یہ دستاویزات منظوری کے عمل، معائنہ کے جائزوں، اور مستقبل کے دیکھ بھال/تبدیلی کے فیصلوں کی حمایت کرتی ہے۔.

فیصلہ فلوچارٹ کا خلاصہ

1. سسٹم وولٹیج → کم از کم Ue کی وضاحت کرتا ہے
2. تنصیب کا زمرہ (IEC 60664-1) → کم از کم Uimp کی وضاحت کرتا ہے
3. آلودگی کی ڈگری + وولٹیج → مطلوبہ کریپیج کی وضاحت کرتا ہے (Ui انتخاب کی توثیق کرتا ہے)
4. بوجھ کی خصوصیات + Ue → مطلوبہ Ie اور استعمال کی زمرہ کی وضاحت کرتا ہے
5. تمام ریٹنگز کو دوبارہ چیک کریں → اس بات کو یقینی بناتا ہے کہ Ue ≤ Ui، Uimp مناسب ہے، کرنٹ کافی ہے

اگر کوئی ریٹنگ معمولی یا غیر واضح ہے، تو اگلی اعلی معیاری ریٹنگ متعین کریں۔ فیلڈ کی ناکامیوں اور ہنگامی تبدیلیوں کے مقابلے میں لاگت کا فرق کم سے کم ہے۔.

عام تصریح کی غلطیوں سے بچنا ہے۔

یہاں تک کہ تجربہ کار انجینئرز بھی وقت کے دباؤ میں کام کرتے وقت یا غیر مانوس سامان کی اقسام سے نمٹتے وقت وولٹیج ریٹنگ کی غلطیاں کرتے ہیں۔ یہاں سب سے زیادہ بار بار ہونے والی غلطیاں اور ان سے بچنے کا طریقہ بتایا گیا ہے۔.

غلطی 1: صرف Ue کا استعمال کرنا اور Ui/Uimp کو نظر انداز کرنا

خرابی: صرف Ue کے سسٹم وولٹیج سے ملنے کی بنیاد پر سامان کی وضاحت کرنا، Ui اور Uimp کی جانچ کیے بغیر۔.

یہ کیوں غلط ہے: Ue آپریشنل مطابقت کی تصدیق کرتا ہے لیکن موصلیت کی طاقت یا سرج برداشت کے بارے میں کچھ نہیں کہتا۔ درست Ue لیکن ناکافی Uimp والا سامان عارضی واقعات کے بعد غیر متوقع طور پر ناکام ہو جاتا ہے۔.

درست طریقہ کار: ہمیشہ تینوں ریٹنگز کی تصدیق کریں۔ 400V سسٹم کے لیے، چیک کریں کہ Ue ≥ 400V اور Ui ≥ 690V اور Uimp ≥ 6-8 kV (تنصیب کی زمرہ پر منحصر ہے)۔.

غلطی 2: Ui کو زیادہ سے زیادہ آپریٹنگ وولٹیج کے طور پر سمجھنا

خرابی: یہ فرض کرنا کہ Ui 690V ریٹیڈ سامان 690V پر مسلسل کام کر سکتا ہے۔.

یہ کیوں غلط ہے: Ui ایک موصلیت کا حوالہ وولٹیج ہے، نہ کہ آپریشنل حد۔ بنیادی اصول Ue ≤ Ui ہے—آپریشنل وولٹیج کو اعلان کردہ Ue سے زیادہ نہیں ہونا چاہیے، Ui ویلیو سے قطع نظر۔.

درست طریقہ کار: سسٹم وولٹیج کو Ue سے ملائیں، Ui سے نہیں۔ 690V سسٹم کے لیے، Ue 690V (یا اس سے زیادہ) ریٹیڈ سامان منتخب کریں جس میں Ui 800V یا 1000V ہو۔ Ue 400V ریٹیڈ سامان استعمال نہ کریں صرف اس لیے کہ اس کا Ui 690V ہے۔.

غلطی 3: Uimp کا انتخاب کرتے وقت تنصیب کی زمرہ کو نظر انداز کرنا

خرابی: صنعتی فکسڈ تنصیبات (زمرہ III) کے لیے رہائشی گریڈ کا سامان (Uimp 4-6 kV) متعین کرنا۔.

یہ کیوں غلط ہے: IEC 60664-1 کو برقی سپلائی کی ابتدا کے قریب تنصیبات کے لیے اعلی Uimp کی ضرورت ہوتی ہے۔ زمرہ III صنعتی ماحول کو زمرہ II آلات سرکٹس کے مقابلے میں زیادہ شدید عارضی حالات کا سامنا کرنا پڑتا ہے۔ ناکافی Uimp والا سامان مجموعی موصلیت کے انحطاط اور غیر متوقع ناکامیوں کا شکار ہوتا ہے۔.

درست طریقہ کار: پہلے تنصیب کی قسم کا تعین کریں، پھر مناسب Uimp کے ساتھ سامان منتخب کریں۔ زیادہ تر صنعتی ایپلی کیشنز (زمرہ III) کے لیے، Uimp ≥ 8 kV کی وضاحت کریں۔ سروس انٹریئنس آلات (زمرہ IV) کے لیے، Uimp ≥ 12 kV استعمال کریں۔.

غلطی 4: کریپیج پر آلودگی کی ڈگری کے اثر کو نظر انداز کرنا

خرابی: ماحولیاتی آلودگی پر غور کیے بغیر صرف وولٹیج ریٹنگ کی بنیاد پر سامان کا انتخاب کرنا۔.

یہ کیوں غلط ہے: آلودگی کی اعلی ڈگریوں کے لیے conductive حصوں کے درمیان زیادہ کریپیج فاصلوں کی ضرورت ہوتی ہے۔ آلودگی کی ڈگری 2 (صاف کنٹرول کیبنٹ) کے لیے مناسب سامان میں ڈگری 3 (دھول/نمی کے ساتھ صنعتی ماحول) کے لیے ناکافی کریپیج ہو سکتا ہے۔ اس سے ٹریکنگ اور فلیش اوور کی ناکامیاں ہوتی ہیں۔.

درست طریقہ کار: ایمانداری سے ماحول کا جائزہ لیں (زیادہ تر صنعتی سائٹس ڈگری 3 ہیں، ڈگری 2 نہیں)، پھر مناسب Ui اور اپنی آلودگی کی ڈگری کے لیے تصدیق شدہ کریپیج فاصلوں کے ساتھ سامان منتخب کریں۔ جب شک ہو تو، مناسب جگہ کو یقینی بنانے کے لیے اگلی اعلی Ui ریٹنگ کی وضاحت کریں۔.

غلطی 5: یہ فرض کرنا کہ کرنٹ ریٹنگ وولٹیج سے آزاد ہیں

خرابی: ایک کنٹیکٹر کو Ie 95A پر Ue 400V پر ریٹ کیا گیا ہے اور Ue 690V پر بھی اسی 95A کی صلاحیت کی توقع کرنا۔.

یہ کیوں غلط ہے: اعلی وولٹیج کنٹیکٹ آرک میں زیادہ شدت سے مداخلت کرتے ہیں۔ کنٹیکٹرز اور سوئچ عام طور پر اعلی وولٹیج پر کم کرنٹ کی صلاحیت دکھاتے ہیں۔ ڈیٹا شیٹس متعدد Ue/Ie مجموعوں کی فہرست دیتی ہیں—Ue بڑھنے کے ساتھ Ie کی قدر کم ہوتی جاتی ہے۔.

درست طریقہ کار: ہمیشہ اپنے مخصوص آپریٹنگ وولٹیج پر کرنٹ ریٹنگ پڑھیں۔ اگر آپ 690V آپریشن کے لیے ڈیزائن کر رہے ہیں، تو Ue 690V پر اعلان کردہ Ie ویلیو استعمال کریں، نہ کہ Ue 400V پر اعلان کردہ (اعلی) ویلیو۔.

غلطی 6: رہائشی اور صنعتی آلات کو ملانا

خرابی: لاگت بچانے کے لیے صنعتی کنٹرول پینلز میں رہائشی MCCBs (ریٹڈ Uimp 6 kV) کی وضاحت کرنا۔.

یہ کیوں غلط ہے: رہائشی آلات کی جانچ اور تصدیق زمرہ II ایپلی کیشنز کے لیے کم عارضی نمائش کے ساتھ کی جاتی ہے۔ صنعتی ماحول (زمرہ III/IV) رہائشی آلات کے ڈیزائن انویلپ سے تجاوز کر جاتے ہیں۔ رہائشی اور صنعتی اجزاء کو ملانے سے کوآرڈینیشن کے خلا اور تعمیل کے مسائل پیدا ہوتے ہیں۔.

درست طریقہ کار: تنصیب کی قسم کے مطابق آلات کے گریڈ کو ملائیں۔ فیکٹری، پلانٹ اور فکسڈ بلڈنگ کی تنصیبات کے لیے صنعتی ریٹیڈ اجزاء (کم از کم Uimp 8 kV) استعمال کریں۔ اصل رہائشی ایپلی کیشنز کے لیے رہائشی گریڈ کے آلات (Uimp 4-6 kV) محفوظ کریں۔.

غلطی 7: متبادل آلات کی ریٹنگ کی تصدیق کرنا بھول جانا

خرابی: ناکام آلات کو “مساوی” آلات سے تبدیل کرنا جو کرنٹ ریٹنگ سے میل کھاتے ہیں لیکن ان کی وولٹیج ریٹنگ کم ہوتی ہے۔.

یہ کیوں غلط ہے: اصل آلات کو مکمل وولٹیج ریٹنگ (Ue, Ui, Uimp) کے ساتھ ایک وجہ سے بیان کیا گیا تھا۔ ناکافی Ui یا Uimp والے متبادل آلات جسمانی طور پر فٹ ہو سکتے ہیں اور ابتدائی طور پر کام کر سکتے ہیں، لیکن برقی دباؤ کے تحت وقت سے پہلے ناکام ہو جاتے ہیں۔.

درست طریقہ کار: تمام وولٹیج ریٹنگ سمیت اصل آلات کی وضاحتیں دستاویز کریں۔ تصدیق کریں کہ متبادل تینوں ریٹنگ (Ue, Ui, Uimp) سے میل کھاتے ہیں یا اس سے تجاوز کرتے ہیں، نہ کہ صرف کرنٹ کی گنجائش اور جسمانی فٹ پرنٹ۔.

نتیجہ

Ue، Ui، اور Uimp ایک ہی بات کہنے کے تین طریقے نہیں ہیں۔ یہ تین الگ الگ پیمائشیں ہیں جو مختلف برقی دباؤ کو حل کرتی ہیں: آپریشنل صلاحیت (Ue)، موصلیت کی طاقت (Ui)، اور عارضی سرج برداشت (Uimp)۔ آلات کے انتخاب کے لیے آپ کے سسٹم وولٹیج، تنصیب کی قسم اور ماحولیاتی حالات کے خلاف تینوں کا جائزہ لینے کی ضرورت ہے۔.

ابتدائی سوال—کون سا MCCB 400V سسٹم کے لیے فٹ بیٹھتا ہے جب ایک “Ue 400V, Ui 690V, Uimp 8kV” دکھاتا ہے اور دوسرا “Ue 690V, Ui 800V, Uimp 6kV”—اب ایک واضح جواب ہے۔ پہلا MCCB آپ کے آپریشنل وولٹیج (Ue 400V) سے مناسب موصلیت مارجن (Ui 690V) اور صنعتی گریڈ سرج برداشت (Uimp 8 kV) کے ساتھ میل کھاتا ہے جو زمرہ III کی تنصیبات کے لیے موزوں ہے۔ دوسرا آپریشنل وولٹیج کے لیے زیادہ مخصوص ہے (Ue 690V آپ کی 400V ضرورت سے تجاوز کر جاتا ہے) اور سرج پروٹیکشن کے لیے کم مخصوص ہے (Uimp 6 kV صنعتی زمرہ III کے لیے معمولی ہے)۔ پہلا آلہ درست انتخاب ہے۔.

مناسب تفصیلات کا مطلب ہے منظم تشخیص: کم از کم Ue کا تعین کرنے کے لیے سسٹم وولٹیج کی شناخت کریں، مطلوبہ Uimp کی وضاحت کے لیے تنصیب کی قسم کی درجہ بندی کریں، Ui اور کریپیج کی مناسبیت کی توثیق کے لیے آلودگی کی ڈگری کا جائزہ لیں، اور اپنے آپریٹنگ وولٹیج پر کرنٹ ریٹنگ کو کراس چیک کریں۔ جب ریٹنگ معمولی ہوں، تو اگلی اعلی معیاری قدر کی وضاحت کریں—وولٹیج ریٹنگ کو اوور انجینئر کرنے کی قیمت وقت سے پہلے ناکامیوں اور ہنگامی تبدیلیوں سے کہیں کم ہے۔.

سب سے اہم بات یہ ہے کہ اپنے انتخاب کو دستاویز کریں۔ Ue، Ui، اور Uimp دکھانے والی آلات کی ڈیٹا شیٹس جانچ شدہ، تصدیق شدہ کارکردگی کی نمائندگی کرتی ہیں۔ وہ تین نمبر آپ کو بتاتے ہیں کہ آیا کوئی آلہ آپ کی ایپلیکیشن کے مکمل برقی دباؤ پروفائل کو سنبھال سکتا ہے—نہ صرف آج کا مستحکم حالت کا آپریشن، بلکہ وولٹیج کی تبدیلیوں، ماحولیاتی آلودگی اور عارضی سرجز کے سال۔ انہیں درست طریقے سے پڑھیں، انہیں احتیاط سے بیان کریں، اور آپ کے برقی نظام وہ قابل اعتماد کارکردگی فراہم کریں گے جس کا ان معیارات نے وعدہ کیا ہے۔.
