Birçok 60 amperlik devre için şunları kullanın: 6 AWG bakır veya 4 AWG alüminyum/bakır kaplı alüminyum 75°C akım taşıma kapasitesi sütunu izin verildiğinde. Eğer kurulum 60°C sütununu kullanmak zorundaysa, başlangıç boyutları şu şekilde olur: 4 AWG bakır veya 3 AWG alüminyum/bakır kaplı alüminyum.
Sadece devre kesici değeri sorunu çözmez. İletkeni seçmeden önce tasarım dört aşamadan geçmelidir:
- gerekli yük akım taşıma kapasitesi;
- kablolama yöntemi;
- terminal sıcaklığı ve malzeme değerleri; ve
- kurulum ayarlamaları ve gerilim düşümü.
Herhangi bir kriter 6 AWG bakır kabloyu uygunsuz kılıyorsa, en kısıtlayıcı koşul tarafından belirlenen boyutu kullanın.
60 Amper Kablo Boyutu Özeti
| Kurulum temeli | Başlangıç bakır boyutu | Başlangıç alüminyum/bakır kaplı alüminyum boyutu | Ne doğru olmalıdır |
|---|---|---|---|
| 75°C akım taşıma kapasitesine izin verilir | 6 AWG | 4 AWG | Kablolama yöntemi ve ilgili tüm sonlandırmalar 75°C akım taşıma kapasitesine izin verir |
| 60°C akım taşıma kapasitesi geçerlidir | 4 AWG | 150 – 250 ft | İletken en az 60A tablo akım taşıma kapasitesine sahip olmalıdır |
| 6 AWG bakır NM-B | 55A iletken akım taşıma kapasitesi | Bu satır için geçerli değildir | 60A'lik bir kesici koşulludur; hesaplanan yük 55A'i aşamaz. |
| Koşullar, değer düşürme (derating) veya gerilim düşümü nedeniyle kesit artırımı gerektirir. | Gerekirse daha büyük bir boyut hesaplayın. | Gerekirse daha büyük bir boyut hesaplayın. | Nihai ayarlanmış akım taşıma kapasitesi, yük ve ekipman gereksinimlerini karşılamalıdır. |
Temel çıkarımlar
6 AWG bakırEvrensel bir 60A yanıtı değildir.- Tablonun temel koşulları altında 75°C'de 65A akım taşıma kapasitesine sahipken, 60°C'de sadece 55A kapasiteye sahiptir.
- NM-B tipi kablo, iç yalıtımı 90°C değerinde olmasına rağmen 60°C akım taşıma kapasitesi sınırlamasını kullanır.
- 60A'lik bir kesici bazen 55A'lik bir iletkeni koruyabilir, ancak kesici bu iletkenin akım taşıma kapasitesini artırmaz.
- Geleneksel bir 60A devre, genellikle 48A'den fazla sürekli yükü desteklemez.

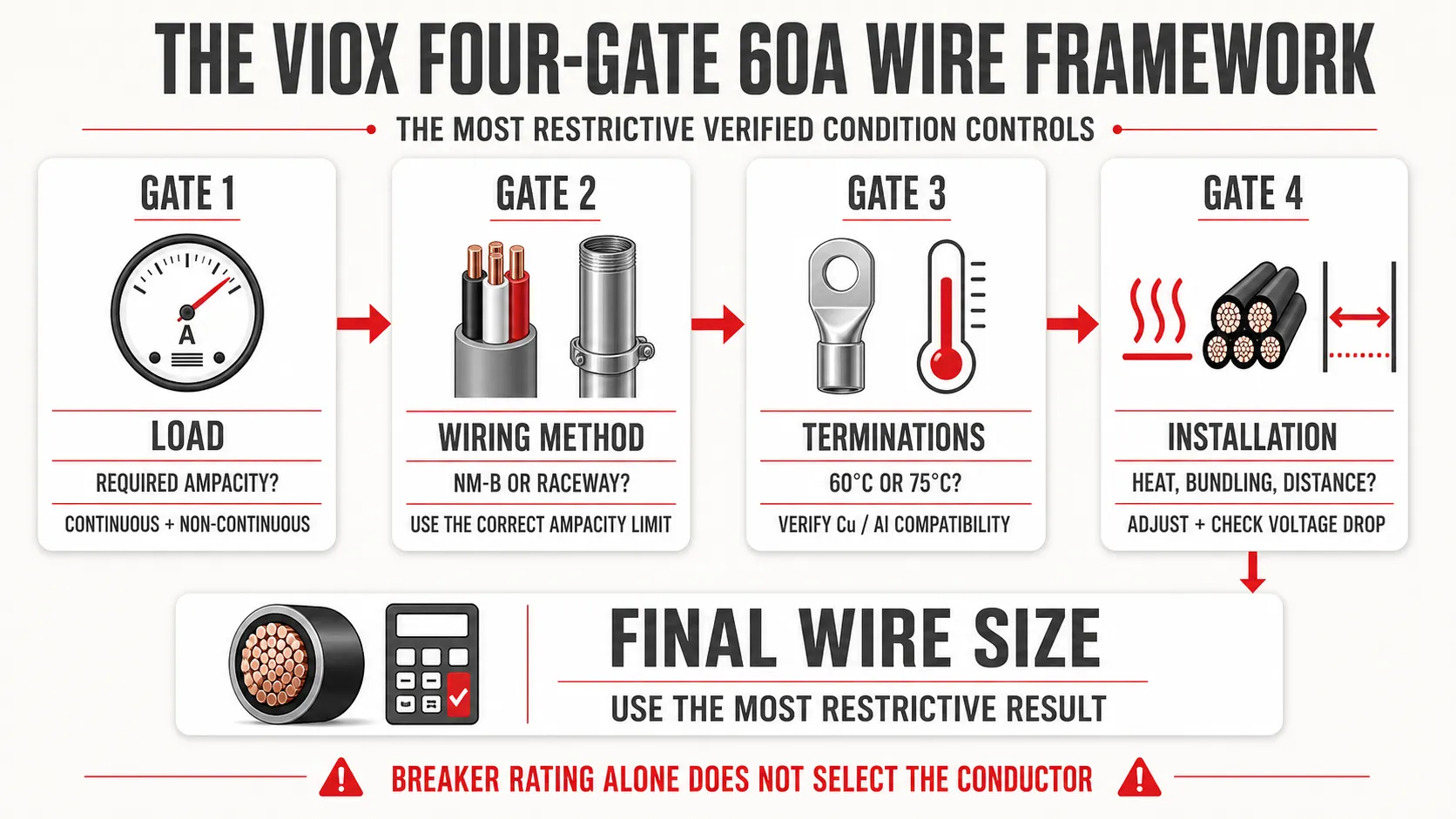

VIOX Dört Kapılı 60A İletken Çerçevesi
Dört kapı, devrenin gerçekte ne gerektirdiğini belirlemeden önce kesici kolu işaretlemesine göre kablo seçmek gibi yaygın bir hatayı önler.
| Kapı | Soru | 6 AWG bakır için geçiş koşulu | Eğer başarısız olursa |
|---|---|---|---|
| 1. Yük | Hesaplanan yük hangi akım taşıma kapasitesini gerektiriyor? | Gerekli iletken akım taşıma kapasitesi, 6 AWG'nin izin verilen akım taşıma kapasitesinden fazla değildir | İletken boyutunu artırın veya devreyi yeniden tasarlayın |
| 2. Kablolama yöntemi | Bu NM-B mi, münferit kanal iletkenleri mi yoksa başka bir kablo sistemi mi? | Kablolama yöntemi, gerekli akım taşıma kapasitesi sütununun kullanımına izin vermektedir | Mevcut kablolama yönteminin akım taşıma kapasitesi sınırlamasını kullanın |
| 3. Bağlantı uçları | Her iki uçta hangi sıcaklık ve iletken malzemesi işaretlenmiştir? | Her kontrol terminali, bu boyuttaki 75°C bakır iletkenlere izin verir | Daha düşük sıcaklık sütununu veya onaylı iletken malzemesini kullanın |
| 4. Kurulum | Ortam sıcaklığı, iletken sayısı veya gerilim düşümü sonucu değiştirir mi? | Ayarlanmış akım taşıma kapasitesi yeterli kalır ve gerilim düşümü kabul edilebilirdir | Boyutu artırın veya kurulum yöntemini değiştirin |
Nihai iletken, bu sonuçların ortalaması değildir. En kısıtlayıcı geçerli koşul esas alınır.
Daha geniş bir kesici-iletken referansı için VIOX'a bakın kablo kesiti ve devre kesici boyutlandırma tablosu.
Aşama 1: Gerekli İletken Akım Taşıma Kapasitesini Hesaplayın
Devrenin sürekli olarak 60A taşıdığını varsaymak yerine önce yükü belirleyin.
Birçok branşman devresi ve besleyici için iletken akım taşıma kapasitesi şunları kapsamalıdır:
Gerekli akım taşıma kapasitesi = (1,25 × sürekli yük) + (1,00 × sürekli olmayan yük)Geleneksel bir 60A devresindeki tam sürekli bir yük için:
60 A ÷ 1,25 = 48 ABu nedenle 48A sürekli yük, genellikle 60A'lik bir devre ile eşleştirilir. değil Bu, her 60A'lik kesicinin 48A yük taşıdığı veya her yükün 'e düşürülmesi gerektiği anlamına gelmez. Hesaplama, yükün sürekli olup olmadığına ve ekipmana özel kuralların geçerli olup olmadığına bağlıdır.
Uygulamalı Örnek: Karışık Sürekli ve Sürekli Olmayan Yük
Bir besleme hattının 32A sürekli yük ve 12A sürekli olmayan yük sağladığını varsayalım:
(32 A × 1,25) + 12 A = 52 ABu nedenle iletken, kablolama yöntemi, sonlandırmalar, düzeltme faktörleri ve gerilim düşümü dikkate alınmadan önce en az 52A izin verilen akım taşıma kapasitesine ihtiyaç duyar. 55A'lik bir iletken bu yük hesaplamasını karşılayabilirken, tam 60A'lik bir iletken gerektiren bir tasarımda aynı 55A değeri kullanılamaz.
Yük henüz belirlenmemişse, VIOX kılavuzundaki yük ve kablo boyutuna göre devre kesici boyutlandırma yönteminden başlayın.
Kapı 2: Kablolama Yöntemini Belirleyin
İki iletkenin her ikisi de 6 AWG bakır olabilir ancak farklı kablolama sistemlerine ait oldukları için farklı kullanılabilir akım taşıma kapasitelerine sahip olabilirler.
Kanal İçindeki Münferit İletkenler
6 AWG bakır, NEC Tablo 310.16'da belirtilen olağan koşullar altında 75°C sütununda 65A akım taşıma kapasitesine sahiptir. Bu nedenle, 75°C sonlandırmaların mevcut olduğu durumlarda, uygun bir kanal içindeki uygun şekilde işaretlenmiş münferit iletkenler yaygın bir çözümdür.
İşaretleme hala önemlidir. Dış mekan ve yeraltı kanalları dahili olarak ıslak konumlardır, bu nedenle iletken yalıtımı konum için listelenmiş olmalıdır. THWN-2 veya XHHW-2, uygun oldukları durumlarda yaygın ıslak konum işaretlemeleridir.
Tip NM-B Kablo
Southwire'ın Tip NM-B spesifikasyonu NM-B akım taşıma kapasitesinin 60°C iletken değeri ile sınırlı olduğunu belirtir. Bu sıcaklıkta:
- 6 AWG bakır = 55A
- 4 AWG bakır = 70A
Bu nedenle, 6 AWG NM-B bir 60A iletken değildir. 60A bir kesici ile korunup korunamayacağı aşağıda ele alınan ayrı bir sorudur.
Kapı 3: Kontrol Sıcaklık Değerini Kontrol Edin
İlgili iletken değerleri şunlardır:
| Kondüktör | 60°C | 75°C | 90°C |
|---|---|---|---|
| 6 AWG bakır | 55A | 65A | 75A |
| 4 AWG bakır | 70A | 85A | 95A |
| 4 AWG alüminyum/bakır kaplı alüminyum | 55A | 65A | 75A |
| 3 AWG alüminyum/bakır kaplı alüminyum | 65A | 75A | 85A |
Bu rakamlar belirtilen temel koşullar altındaki tablo değerleridir, her kurulum için otomatik izinler değildir.
90°C İzolasyon Neden 90°C Bağlantı Uçları Anlamına Gelmez
Bir THHN/THWN-2 iletkeni 90°C izolasyon işaretine sahip olabilir, ancak bir kesici veya ekipman pabucu 75°C veya 60°C ile sınırlandırılmış olabilir. İletkenin yüksek sıcaklık derecesi, terminalin kapasitesini yükseltmez.
İzin verilen durumlarda, 90°C değeri ayarlama veya düzeltme hesaplamaları için başlangıç noktası olarak kullanılabilir. Nihai izin verilen akım taşıma kapasitesi, yine de kontrol edici bağlantı ucu ve ekipman sınırları dahilinde kalmalıdır.
Alüminyum, Açık Terminal Uyumluluğu Gerektirir
4 AWG alüminyum/bakır kaplı alüminyum, 60A için yaygın bir 75°C başlangıç boyutudur, ancak bu yalnızca bağlanan her terminalin söz konusu iletken malzemesi ve boyutu için onaylı olması durumunda geçerlidir. 4 AWG bakırı kabul eden bir pabucun 4 AWG alüminyumu da kabul edeceğini varsaymayın.
İletken hazırlığı ve sıkma işlemleri için ekipman talimatlarını izleyin. Genel bir makale evrensel bir tork değeri sağlayamaz çünkü tork, terminale özeldir.

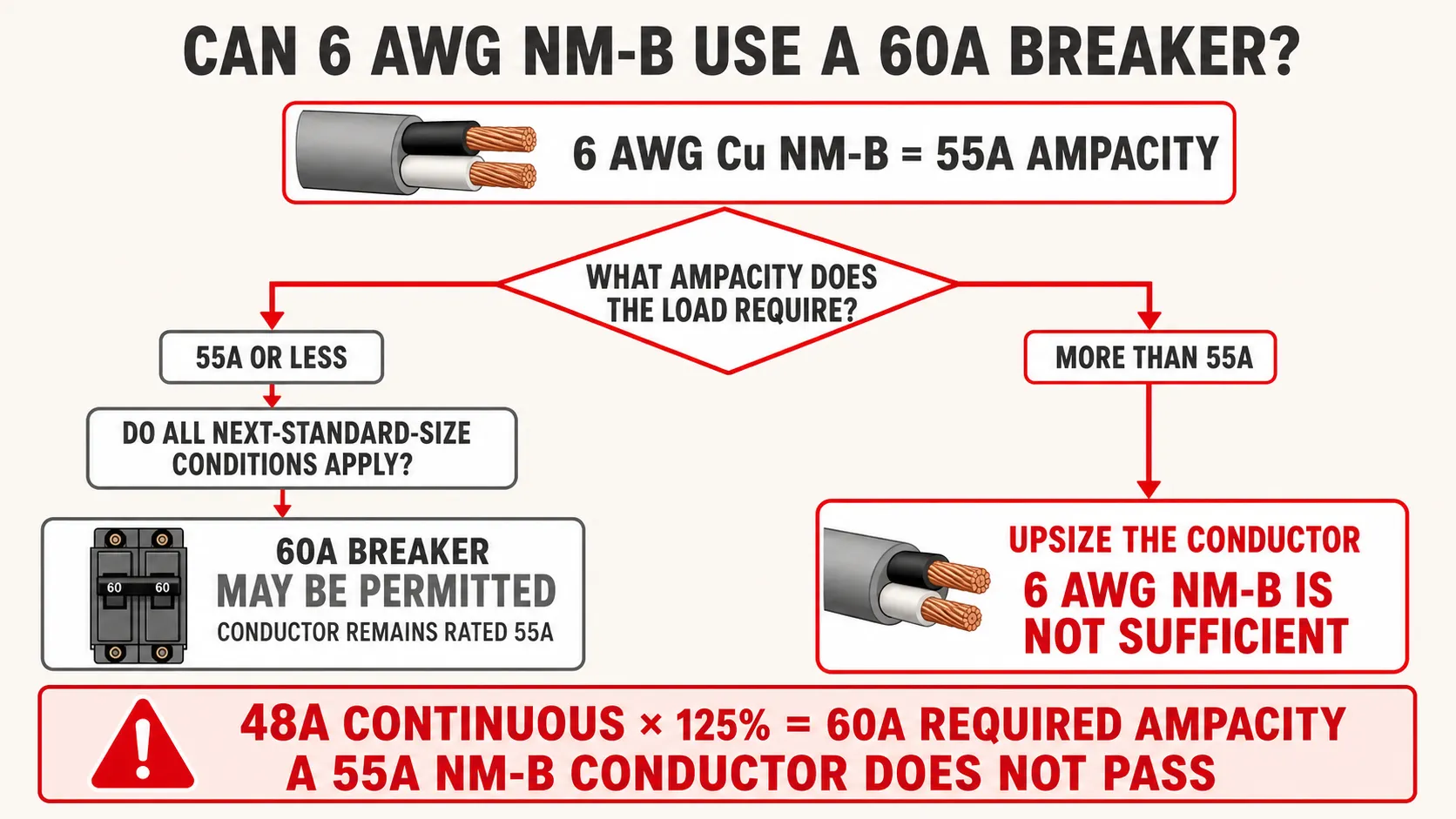

60A Bir Kesici 6 AWG NM-B Kabloyu Koruyabilir mi?
Potansiyel olarak evet, ancak yalnızca bir üst standart değer kuralı uygulandığında ve hesaplanan yük, iletkenin 55A akım taşıma kapasitesini aşmadığında mümkündür.
Tasarım şunları doğrulamalıdır:
- 55A, standart aşırı akım cihazı değerleri arasındadır;
- 60A, bir sonraki standart değerdir;
- aşırı akım cihazı 800A'i geçmemektedir;
- devre ve bağlı ekipman, farklı bir koruma gerektiren bir kural kapsamına girmemektedir; ve
- iletkenin hesaplanan yükü, ilgili yük kuralları uygulandıktan sonra 55A veya altında kalmaktadır.
Kritik ayrım şudur:
Kural 60A'lik bir koruma cihazına izin verebilir; ancak bu, 55A'lik bir iletkeni 60A'lik bir iletkene dönüştürmez.
Örnek A: 52A Gerekli Akım Taşıma Kapasitesi
Yukarıdaki karışık yük hesaplaması 52A'lik bir iletken gereksinimi ortaya çıkarmıştır. 55A değerinde bir 6 AWG NM-B iletken, akım taşıma kapasitesi gereksinimini karşılayabilir ve bir sonraki standart boyut kuralının ve bağlı ekipman kurallarının tüm koşulları sağlanıyorsa 60A'lik bir kesici dikkate alınabilir.
Örnek B: 48A Sürekli EVSE
48A'lik sürekli bir yük şunları gerektirir:
48 A × 1.25 = 60 A55A'lik bir NM-B iletken, 60A'lik bir iletken gereksinimini karşılamaz. Bir sonraki standart boyut kuralı bu eksikliği ortadan kaldırmaz.
Ürüne özel bir kontrol olarak, Tesla'nın Universal Wall Connector talimatları terminal değerleri arasında ayrım yapar: en az 6 AWG, 90°C THWN-2 bakır ile 75°C değerinde bir kesici ve en az 4 AWG bakır ile 60°C değerinde bir kesici belirtirler. Ekipman sadece bakır iletkenleri kabul eder. Bu örnek yöntemi göstermektedir; her elektrikli araç besleme ekipmanı (EVSE) ürünü için evrensel bir şartname değildir.
Kapı 4: Kurulum Koşullarını Doğrulayın
Bir iletken ilk üç kapıyı geçse bile, kurulum daha büyük bir boyut gerektirebilir.
Ortam Sıcaklığı
Yüksek ortam sıcaklığı izin verilen akım taşıma kapasitesini düşürebilir. Bu durum çatı kanallarında, sıcak mekanik odalarda ve ısı üreten ekipmanların yakınındaki yerlerde önemlidir.
Akım Taşıyan İletken Sayısı
Bir kanal veya kablo içindeki üçten fazla akım taşıyan iletken, bir düzeltme faktörünü tetikleyebilir. Nötr hattı, doğrusal olmayan yüklerden kaynaklanan harmonik akımlar dahil olmak üzere akımı nasıl taşıdığına bağlı olarak hesaba katılabilir veya katılmayabilir.
Gerilim Düşümü
Uzunluk temel akım taşıma kapasitesini düşürmez, ancak gerilim düşümünü artırır. Gerilim düşümünü gerçek yük akımı, tek yönlü uzunluk, iletken malzemesi, sistem gerilimi ve proje sınırı üzerinden hesaplayın.
“50 fitten sonra yükseltin” gibi sabit bir ifade kullanmayın. Aynı akım ve iletken uzunluğunda, belirli bir gerilim kaybı, 120V'luk bir devrede 240V'luk bir devreye kıyasla yüzde olarak iki kat daha fazla bir kayıp anlamına gelir.
Ekipmana Özel Kurallar
Ekipman farklı bir seçim yöntemi belirlediğinde genel tabloyu kullanmayı bırakın. HVAC etiketleri Minimum Devre Akım Kapasitesi (MCA) ve Maksimum Aşırı Akım Koruması (MOCP) değerlerini sağlayabilir. Motor devreleri; iletken akım taşıma kapasitesini, aşırı yük korumasını ve kısa devre/toprak hatası korumasını ayrı ayrı koordine eder.
Bunlar genel bir 60A tablosunda gizlenecek istisnalar değildir; kendi ekipman bazlı hesaplamalarını gerektiren ayrı tasarım amaçlarıdır.
60A İletken Seçim Çalışma Sayfası
İletken siparişi vermeden önce bu çalışma sayfasını doldurun:
| Giriş | Proje değeri | Doğrulama kaynağı |
|---|---|---|
| Sürekli yük | ____ A | Yük hesaplaması / ekipman verileri |
| Sürekli olmayan yük | ____ A | Yük hesaplama |
| Gerekli akım taşıma kapasitesi | ____ A | 5 sürekli + 0 sürekli olmayan veya uygulanabilir ekipman kuralı |
| İletken malzeme | Bakır / Alüminyum / Bakır kaplı alüminyum | Ekipman terminal işaretleri |
| Kablolama yöntemi | __________ | Planlar ve kurulum koşulları |
| Kontrol terminali değeri | 60°C / 75°C / diğer | Kesici, ayırıcı, ek ve ekipman işaretlemeleri |
| Temel tablo akım taşıma kapasitesi | ____ A | Kabul edilen yönetmelik tablosu |
| Ayarlama/düzeltme sonucu | ____ A | Ortam sıcaklığı ve iletken sayısı hesaplaması |
| Gerilim düşümü sonucu | ____ % | Proje hesaplaması |
| Ekipmana özel gereksinim | __________ | İsim plakası ve kurulum kılavuzu |
| Nihai iletken kesiti | __________ | En kısıtlayıcı doğrulanmış sonuç |
Herhangi bir girdi bilinmiyorsa, iletken seçimi tamamlanmamış demektir.
Nihai Cevap
75°C akım taşıma kapasitesine izin veren geleneksel bir 60A devre için, 6 AWG bakır veya 4 AWG alüminyum/bakır kaplı alüminyum normal başlangıç noktası olarak kullanın. 60°C sütunu kontrol ettiğinde, 4 AWG bakır veya 3 AWG alüminyum/bakır kaplı alüminyum başlangıç noktası olarak kullanın.
Ardından seçimi dört aşamadan geçirin: yük, kablolama yöntemi, sonlandırmalar ve kurulum koşulları. Bu, 6 AWG NM-B için özellikle önemlidir: 60°C sütunu altında 55A'lik bir iletkendir. Uygun bir uygulamada 60A'lik bir kesiciye izin verilebilir, ancak bağlı yük yine de iletkenin gerçek akım taşıma kapasitesi dahilinde olmalıdır.
Sıkça Sorulan Sorular
60 amperlik bir devre kesici için 6 AWG bakır kablo yeterli midir?
75°C sütunu izin verildiğinde, kontrol eden sonlandırmalar 75°C değerine sahip olduğunda, kablolama yöntemi uygun olduğunda ve düzeltilmiş akım taşıma kapasitesi yeterli kaldığında genellikle yeterlidir. Bu, tüm 6 AWG kablo tipleri için evrensel bir cevap değildir.
Her 60 amperlik devre için 4 AWG bakır kablo gerekli midir?
Hayır. 60°C akım taşıma kapasitesi kontrol ettiğinde veya yük, düzeltme, gerilim düşümü ya da ekipman gereksinimleri 6 AWG'nin sağlayabileceğinden fazlaysa, 4 AWG bakır ilgili başlangıç boyutudur. 6 AWG bakır, uygun 75°C koşulları altında yaygın bir seçimdir.
6/3 NM-B kablo 60 amperlik bir devre kesiciye bağlanabilir mi?
Sadece şartlı olarak. 6 AWG bakır NM-B kablo, 55A akım taşıma kapasitesi ile sınırlıdır. Her koşul sağlandığında ve hesaplanan yük 55A'i aşmadığında, bir sonraki standart boyut kuralı uyarınca 60A'lik bir devre kesiciye izin verilebilir. 60A iletken akım taşıma kapasitesi gerektiren bir yükü besleyemez.
60 amperlik bir devre kesici ile hangi boyutta alüminyum kablo kullanılır?
4 AWG alüminyum/bakır kaplı alüminyum, yaygın bir 75°C başlangıç boyutudur. Eğer 60°C sütunu kontrol ediyorsa, 3 AWG ilgili başlangıç boyutudur. Her sonlandırma, seçilen malzeme ve iletken boyutu için işaretlenmiş olmalıdır.
60 amperlik bir kesici üzerinde 8 AWG bakır kablo kullanılabilir mi?
Standart akım taşıma kapasitesi tablosuna göre genel amaçlı bir 60A iletkeni olarak kullanılamaz. Ekipmana özel HVAC veya motor kuralları ayrı olarak değerlendirilmelidir ve bunlar sıradan branş devreleri veya besleme hatları için genelleştirilmemelidir.
60A'lik bir kesici ile yaygın olarak hangi ekipman topraklama iletkeni kullanılır?
60A'lik bir aşırı akım koruma cihazından beslenen tel tipi bir ekipman topraklama iletkeni boyutlandırılırken, yaygın minimum değerler 10 AWG bakır veya 8 AWG alüminyum/bakır kaplı alüminyumdur. Uygulanabilir topraklama yöntemini, iletken kesiti artırma kurallarını, ekipman talimatlarını ve yerel yönetmelikleri doğrulayın.
Uzun bir 60 amperlik hat otomatik olarak 4 AWG bakır kablo gerektirir mi?
Belirli bir mesafe bu gereksinimi otomatik olarak oluşturmaz. Gerilim düşümünü; gerçek yük akımı, gerilim, tek yönlü uzunluk ve iletken malzemesini kullanarak hesaplayın. Hesaplama veya bağlı ekipman gerektirdiğinde kesiti artırın.
Teknik Referanslar
- NFPA 70, Ulusal Elektrik Yasası (NEC): 110, 210, 215, 240, 250, 310. maddeler ve bağlı yüke uygulanabilir ekipmana özel maddeler. Yerel yetkili makamlarca kabul edilen sürümü kullanın.
- Southwire Tip NM-B Kablo Spesifikasyonu
- Cerrowire Akım Taşıma Kapasitesi Çizelgeleri
- Tesla Üniversal Duvar Konnektörü: Kesici ve İletken Gereksinimleri
