Kısa Devre Akımı Değerini Anlamak: Endüstriyel Elektrik Güvenliği İçin Temel Bilgi
Endüstriyel elektrik sistemlerinin karmaşık ortamında, Kısa Devre Akımı Değerini (SCCR) anlamak sadece yasal bir gereklilik değil, aynı zamanda kritik bir güvenlik zorunluluğudur. İster kontrol panoları tasarlıyor, ister elektrikli ekipmanları belirtiyor veya tesis uyumluluğunu sağlıyor olun, SCCR doğrudan personel güvenliğini, ekipman ömrünü ve operasyonel sürekliliği etkiler. Bu kapsamlı kılavuz, SCCR'nin ne anlama geldiğini, neden önemli olduğunu ve endüstriyel uygulamalarınızda nasıl doğru bir şekilde hesaplanıp uygulanacağını araştırıyor.
Kısa Devre Akımı Değeri (SCCR) Nedir?
Kısa Devre Akımı Değeri (SCCR), bir elektrikli bileşenin, aksamın veya endüstriyel kontrol panelinin hasar görmeden veya tehlikeli koşullar yaratmadan dayanabileceği maksimum kısa devre akımı seviyesini temsil eder. Belirli bir voltajda kiloamper (kA) cinsinden ifade edilen SCCR, elektrikli ekipmanın koruyucu cihazlar arızayı giderene kadar arıza koşullarına dayanabilmesini sağlayan kritik bir güvenlik derecesi olarak hizmet eder.
Kesme değerlerinden farklı olarak devre kesiciler veya Sigortalar (bu, cihazın arıza akımını durdurma yeteneğini gösterir), SCCR, kısa devre koşullarına dayanması gereken pasif bileşenlere ve komple aksamlara uygulanır. Değer, bir arıza olayı sırasında ekipmanın maruz kaldığı elektromanyetik kuvvetleri, termal stresi ve mekanik gerilimi kapsar.

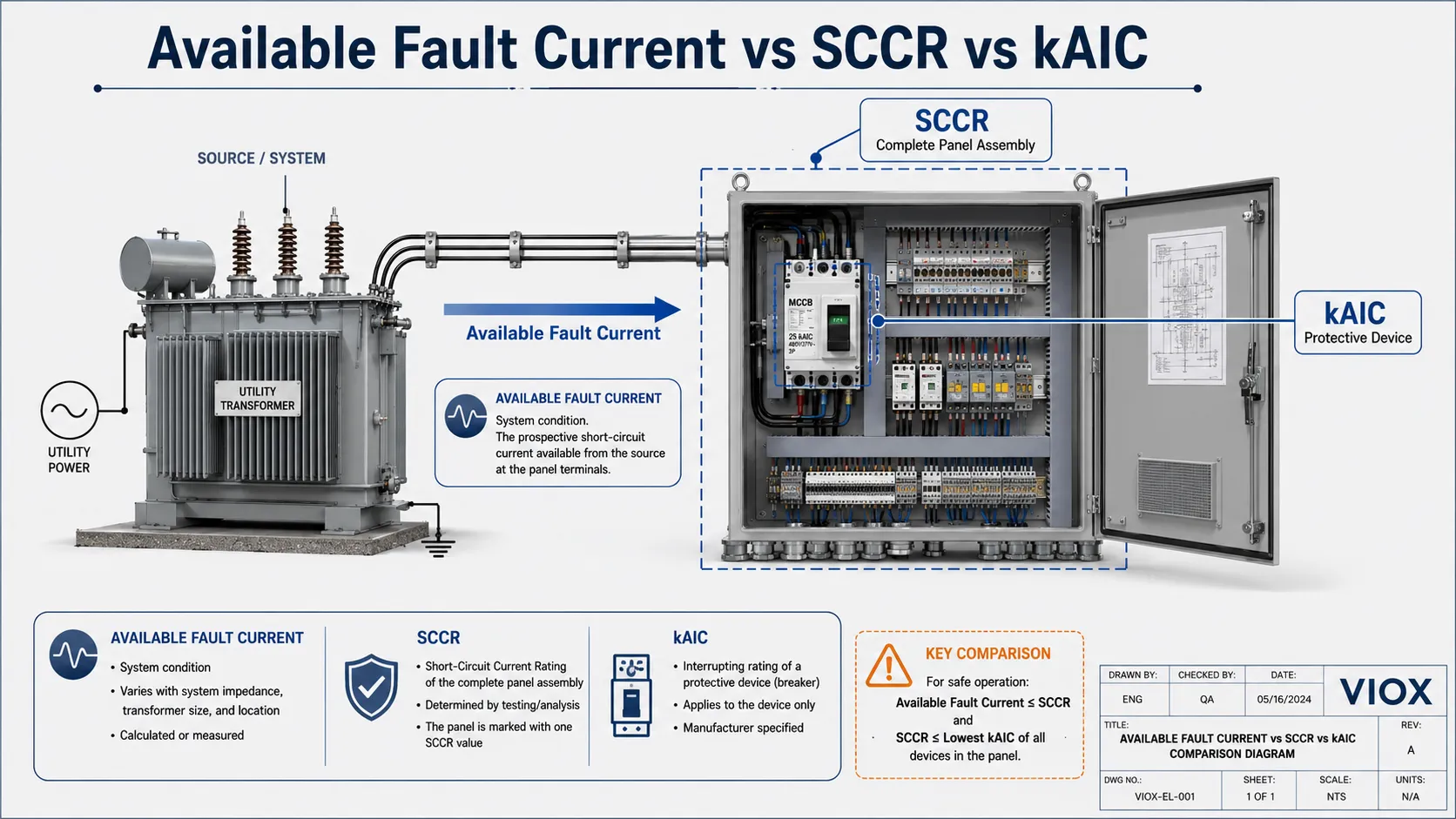

SCCR - Kesme Değeri Karşılaştırması: Farkı Anlamak
| Özellik | SCCR (Kısa Devre Akımı Değeri) | Kesme Değeri (kAIC) |
|---|---|---|
| Uygulama | Pasif bileşenler ve aksamlar (paneller, anahtarlar, kontaktörler) | Aktif koruyucu cihazlar (devre kesiciler, sigortalar) |
| Fonksiyon | Dayanma değeri - arıza akımına dayanma yeteneği | Kesme değeri - arıza akımını kesme yeteneği |
| Belirler | Ekipmanın güvenli bir şekilde dayanabileceği maksimum arıza akımı | Cihazın güvenli bir şekilde kesebileceği maksimum arıza akımı |
| Tipik Bileşenler | Endüstriyel kontrol panoları, motor yolvericiler, kontaktörler, röleler | Devre kesiciler, sigortalar, ayırıcı anahtarlar |
| Gerektiren | NEC 409.110, UL 508A | Bileşen ürün standartları |
| Değerlendirme Esası | En düşük değerli bileşen veya test edilmiş aksam | UL/IEC standartlarına göre cihaz testi |
SCCR Neden Önemli: Güvenlik ve Uyumluluk Zorunluluğu
Feci Arızaları Önleme
Elektrikli ekipman, SCCR'sini aşan arıza akımlarına maruz kaldığında, sonuçlar ciddi ve ani olabilir. Kısa devreler sırasında üretilen elektromanyetik kuvvetler bileşenleri fiziksel olarak yok edebilirken, aşırı sıcaklıklar yangınlara neden olabilir veya patlayıcı arızalara yol açabilir. Yeterli SCCR olmadan, kısa süreli arıza koşulları bile aşağıdakilere neden olabilir:
- Ekipman imhası patlayan bileşenlerden kaynaklanan mermi tehlikeleriyle
- Ark parlaması olayları ciddi yanıklara veya ölümlere neden olur
- Yangın tehlikeleri aşırı ısınmış iletkenlerden ve bileşenlerden kaynaklanır
- Üretim duruş süresi günler veya haftalar süren
- Sorumluluk riski uyumsuz kurulumlar için
Düzenleyici Gereklilikler
Birden fazla düzenleyici kuruluş, uygun SCCR değerlendirmesini zorunlu kılar:
Ulusal Elektrik Kodu (NEC) ekipman SCCR'sinin kurulum noktasındaki mevcut arıza akımına eşit veya daha yüksek olmasını gerektirir. Temel bölümler şunları içerir:
- NEC 110.10: Ekipman, arıza akımlarına dayanabilmeli ve bunları kesebilmelidir
- NEC 409.110: Endüstriyel kontrol panoları, SCCR'leri ile işaretlenmelidir
- NEC 670.3: Endüstriyel makine isim plakaları SCCR'yi içermelidir
- NEC 408.6 (2020): Dağıtım panoları ve pano panoları, sahada işaretlenmiş mevcut arıza akımına sahip olmalıdır
OSHA Standartları tüm elektrik şalt sistemi sistemlerinin hem yeni hem de mevcut kurulumlar için yeterli SCCR'ye sahip olmasını gerektirerek uyumluluğu bir işyeri güvenliği yükümlülüğü haline getirir.
UL 508A'nın endüstriyel kontrol panolarında SCCR'yi belirleme ve işaretleme için standart metodolojiyi sağlar ve Ek SB ayrıntılı hesaplama prosedürleri sunar.

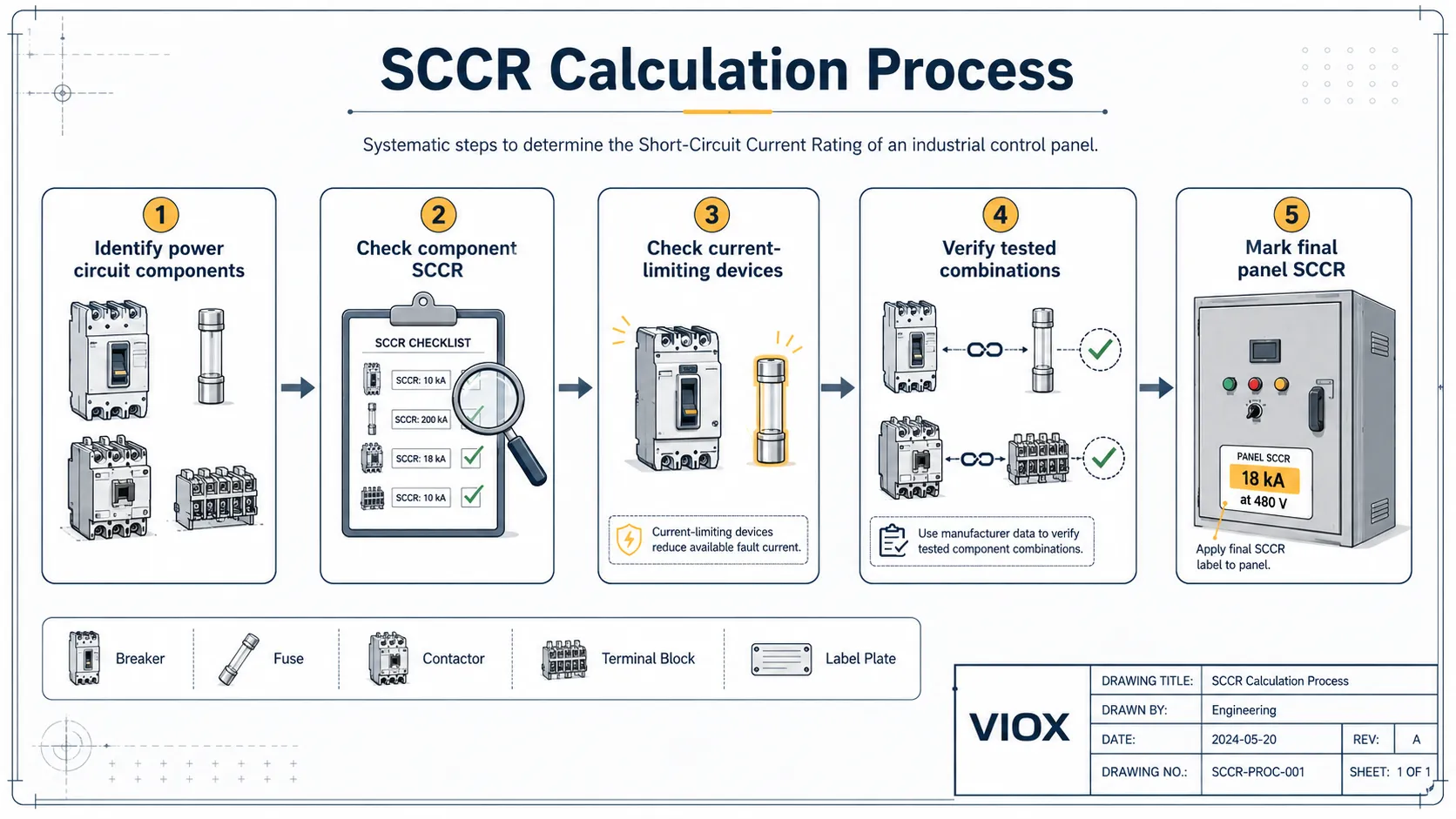

SCCR Nasıl Belirlenir: Hesaplama Yöntemleri
UL 508A Ek SB Yöntemi
Endüstriyel kontrol paneli SCCR'sini belirlemek için en yaygın kabul gören yöntem, UL 508A Ek SB'de belirtilen prosedürü izler. Bu analitik yaklaşım, fiziksel test gerektirmez ve sistematik dört adımlı bir süreci izler:
Adım 1: Tüm Güç Devresi Bileşenlerini Belirleyin
Yüklere (motorlar, ısıtıcılar, aydınlatma vb.) ana hat gücü taşıyan güç devresindeki her bileşeni kataloglayın. Bu şunları içerir:
- Devre kesiciler ve sigortalar
- Kontaktörler ve motor yolvericiler
- : İzolasyon işlevi için UL 98B veya IEC 60947-3
- Aşırı yük röleleri
- Terminal blokları
- Güç dağıtım blokları
- Transformatörler (devre değiştiriciler olarak)
Not: Kontrol devresi bileşenleri (basma düğmeleri, pilot lambaları, röle bobinleri) SCCR değerlendirmesi gerektirmez.
Adım 2: Bireysel Bileşen SCCR'sini Belirleyin
Her güç devresi bileşeni için, üç yöntemden birini (tercih sırasına göre) kullanarak SCCR'sini belirleyin:
- Üreticinin Test Edilmiş Değeri: Bileşen etiketlerinde, ambalajında veya teknik belgelerinde bulunur
- UL 508A Tablo SB4.1 Varsayılan Değerler: İşaretsiz bileşenler için muhafazakar değerler
- Kombinasyon Değerleri: Belirli aşırı akım koruması ile elde edilen özel test edilmiş değerler
| Komponent Tipi | Varsayılan SCCR (işaretsiz ise) |
|---|---|
| Terminal Blokları | 10 kA |
| Kontaktörler/Motor Yolvericiler | 5 kA |
| Kontrol Röleleri | 5 kA |
| Ayırıcı Anahtarlar | 5 kA |
| Kontrol Transformatörleri | 5 kA |
| Pilot Cihazlar | 5 kA |
Adım 3: Akım Sınırlayıcı Cihazları Belirleyin
Panoyu akım sınırlayıcı sigortaların veya devre kesicilerin koruyup korumadığını belirleyin. Bu cihazlar, arızalar sırasında tepe akımını sınırlayarak genel SCCR'yi önemli ölçüde artırabilir. Üreticiler, çeşitli mevcut arıza akımlarında maksimum akım değerlerini gösteren akım geçirme tabloları sağlar.

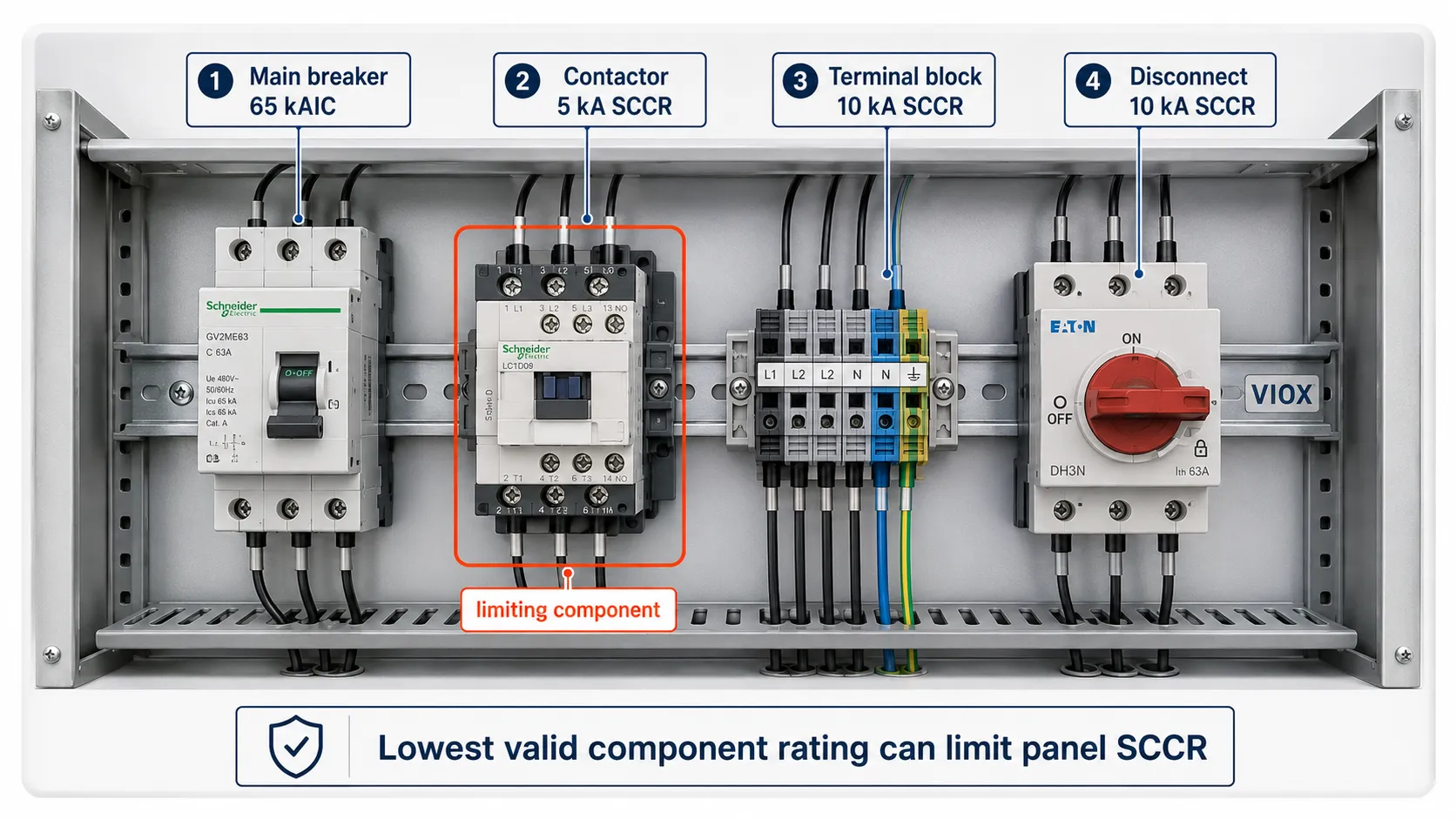

Adım 4: Pano SCCR'sini Hesaplayın
Panonun genel SCCR'si genellikle güç devresindeki en düşük değerli bileşen tarafından belirlenir. Ancak, akım sınırlayıcı aşırı akım koruması kullanılıyorsa, SCCR aşağıdakilere göre artırılabilir:
- Koruyucu cihazın akım geçirme akımı
- Üreticinin test edilmiş kombinasyon değerleri
- Besleyici ve branşman devre koruması arasında uygun koordinasyon
Test Edilmiş Montaj Yöntemi
Alternatif olarak, panolar SCCR'lerini belirlemek için fiziksel olarak test edilebilir. Bu yöntem, komple bir düzeneği kontrollü laboratuvar koşullarında arıza akımlarına maruz bırakmayı içerir. Daha pahalı olmasına rağmen, test analitik yöntemlerden daha yüksek değerler elde edebilir ve genellikle standartlaştırılmış pano tasarımları için kullanılır.
SCCR'yi Artırma Stratejileri
Hesaplanan SCCR kurulum noktası için yetersiz olduğunda, daha yüksek değerler elde etmek için çeşitli stratejiler uygulanabilir:
1. Akım Sınırlayıcı Aşırı Akım Koruması Kullanın
Akım sınırlayıcı sigortalar (Sınıf J, Sınıf CC, Sınıf T) ve akım sınırlayıcı devre kesiciler, tepe akımını önemli ölçüde azaltır. Bu koruma, daha düşük doğal değerlere sahip bileşenlerin önemli ölçüde daha yüksek sistem düzeyinde SCCR elde etmesini sağlar.
Örnek: 5 kA temel değerine sahip bir kontaktör, üretici testlerine göre uygun Sınıf J sigortalarla korunduğunda 100 kA SCCR elde edebilir.
2. Daha Yüksek Değerli Bileşenler Belirtin
Düşük değerli bileşenleri, daha üstün SCCR sunan alternatiflerle değiştirin. Birçok modern bileşen, tasarım esnekliği sağlayan 65 kA veya 100 kA değerleri için test edilmiş ve listelenmiştir.
| Yükseltme Stratejisi | Tipik SCCR İyileştirmesi |
|---|---|
| Standart kontaktör → Yüksek SCCR değerli kontaktör | 5 kA → 65 kA |
| Kalıplı kasa devre kesici → Akım sınırlayıcı devre kesici | 10-25 kA → 65-100 kA |
| Standart sigortalar → Sınıf J akım sınırlayıcı sigortalar | Yok → 100-200 kA |
| Temel klemensler → Yüksek SCCR değerli klemensler | 10 kA → 65 kA |
3. Kombinasyon Değerlerinden Yararlanın
Üreticiler, bileşenlerin belirli kombinasyonlarını birlikte test ederek, eşleştirilmiş cihazlar için daha yüksek SCCR değerleri onaylar. Yaygın kombinasyonlar şunları içerir:
- Belirli sigorta veya devre kesici tipleriyle motor yolvericiler
- Koordine edilmiş aşırı yük rölelerine sahip kontaktörler
- Belirli devre korumasına sahip değişken frekanslı sürücüler
4. Ayrı Dağıtım Panoları Kurun
Çok yüksek mevcut arıza akımlarına sahip tesisler için, akım sınırlayıcı korumaya sahip ara dağıtım panoları kurmak, standart ekipman değerlerinin kullanılmasına izin veren, yönetilebilir arıza akımı seviyelerine sahip bölgeler oluşturabilir.
SCCR İşaretleme Gereksinimleri
Pano İsim Plakalarında Gerekli Bilgiler
NEC 409.110, endüstriyel kontrol panolarının aşağıdaki bilgileri göstermesini zorunlu kılar:
- Üretici adı ve adresi
- Pano voltajı, fazı ve frekansı
- Kısa Devre Akımı Değeri (kA cinsinden, maksimum voltajla)
- Tam yük akımı değeri
- Branşman devre aşırı akım koruma cihazının maksimum amper değeri
- Elektrik şeması numarası veya referansı
- Muhafaza tipi değeri
SCCR işareti kalıcı, okunaklı ve kurulumdan sonra görünür olmalıdır. Tipik format:
“Kısa Devre Akımı Değeri: 65 kA RMS simetrik, 600V maksimum”
Saha İşaretleme Gereksinimleri (NEC 2020)
2020 NEC, mevcut arıza akımının saha işaretlemesi için ek gereksinimler getirmiştir:
- Servis ekipmanı
- Panolar ve şalt cihazları
- Pano panoları
- Endüstriyel kontrol panoları (besleme noktasında)
Bu işaretler, ekipman SCCR'si ile uyumluluğu denetleyicilerin doğrulayabilmesini sağlamak için hesaplanan mevcut arıza akımı değerini ve hesaplama tarihini içermelidir.
Yaygın SCCR Uyumluluk Zorlukları
Zorluk 1: İşaretsiz Eski Bileşenler
Mevcut kurulumların çoğu, SCCR işaretleme gereksinimlerinden önce üretilmiş bileşenler içerir. Çözüm yaklaşımları şunları içerir:
- UL 508A Tablo SB4.1 varsayılan değerlerini uygulama
- Üreticinin geçmiş verilerini araştırma
- Ekipman değişimi veya koruma yükseltmelerini değerlendirme
- Akım sınırlayıcı besleme koruması kurma
Zorluk 2: Yüksek Mevcut Arıza Akımı Konumları
Modern şebeke bağlantıları ve büyük tesis jeneratörleri, 100 kA'yı aşan mevcut arıza akımları üretebilir. Bunun ele alınması şunları gerektirir:
- Akım sınırlayıcı korumanın stratejik kullanımı
- Daha düşük akımlı bağlantı noktalarını belirlemek için empedans analizi
- 200 kA değerlerine sahip premium bileşenlerin spesifikasyonu
- Seri dereceli sistem tasarımları (dikkatli bir şekilde)
Zorluk 3: Tasarım Değişiklikleri ve Modifikasyonları
Panellerde değişiklikler yapıldığında, orijinal SCCR hesaplaması geçersiz hale gelebilir. En iyi uygulamalar şunları içerir:
- Tüm değişiklikleri güncellenmiş hesaplamalarla belgeleme
- Bileşenler eklendiğinde veya değiştirildiğinde SCCR'yi yeniden doğrulama
- NEC gereksinimlerine göre hesaplama kayıtlarını tutma
- Sürekli uyumluluk yönetimi için dijital araçlar kullanma
SCCR Hesaplama Araçları ve Kaynakları
Modern elektrik tasarımı, SCCR belirlemesini kolaylaştırmak için giderek daha fazla yazılım araçlarına güvenmektedir:
Dijital Hesaplama Platformları
- Bussmann OSCAR SCCR Uyumluluk Yazılımı: Kullanıcılara bileşen girişinde rehberlik eden, panel SCCR'sini hesaplayan ve dokümantasyon oluşturan çevrimiçi uygulama
- Üretici Küresel SCCR Araçları: Test edilmiş kombinasyon derecelendirmeleri sağlayan veritabanı odaklı platformlar
- FC2 Hesaplayıcı: Arıza akımı hesaplaması ve NEC 110.24 etiket oluşturma için mobil ve web uygulamaları
- CAD Entegre Çözümler: Yerleşik SCCR hesaplama modüllerine sahip elektrik tasarım yazılımı
Dokümantasyon için En İyi Uygulamalar
Aşağıdakiler dahil kapsamlı kayıtlar tutun:
- SCCR değerlerine sahip bileşen özellikleri
- Metodolojiyi gösteren hesaplama çalışma sayfaları
- Üretici veri sayfaları ve akım geçirme eğrileri
- Derecelendirmelerin belirtildiği tek hat şemaları
- Panel modifikasyonları için revizyon geçmişi
- Sahada işaretlenmiş mevcut arıza akımı değerleri
Küresel Bağlamda SCCR
Bu makale Kuzey Amerika standartlarına (NEC, UL 508A) odaklanırken, uluslararası pazarlarda paralel gereksinimler bulunmaktadır:
| Bölge | Standart | Temel Gereksinim |
|---|---|---|
| Kuzey Amerika | NEC, UL 508A | SCCR işaretlemesi, mevcut arıza akımı dokümantasyonu |
| Avrupa | IEC 60439, IEC 61439 | Kısa devre dayanım akımı (Icw) derecesi |
| Uluslararası | IEC 60947 | Bileşenler için kısa devre yapma/kesme kapasitesi |
Kuzey Amerika'ya ihracat yapan makine üreticileri, ekipman diğer standartlara göre tasarlanmış olsa bile SCCR gereksinimlerine uygunluğu sağlamalıdır. Bu genellikle ek analiz, bileşen yükseltmeleri veya koruma koordinasyonu gerektirir.
SCCR Hakkında Sıkça Sorulan Sorular
Kod tarafından belirlenen minimum SCCR değeri nedir?
NEC, evrensel bir minimum SCCR değeri belirtmez. Bunun yerine, ekipman SCCR'si, kurulum noktasındaki mevcut arıza akımına eşit veya onu aşmalıdır. Ancak, UL 508A Tablo SB4.1, çoğu işaretsiz bileşen için 5 kA'dan başlayan varsayılan değerler sağlar ve bu da bunu birçok endüstriyel kontrol paneli için pratik bir minimum yapar. Bazı kaynaklar, tesisin elektriksel özelliklerine bağlı olarak kurulumların genellikle 35 kA, 65 kA veya 100 kA gerektirdiğini belirtmektedir.
Sadece kontrol panoları SCCR değerlerine ihtiyaç duyar mı?
NEC 409.110(4) İstisnası ve UL 508A gerekliliklerine göre, yalnızca kontrol devresi bileşenleri (röle bobinleri, pilot lambaları, butonlar vb.) içeren endüstriyel kontrol panoları, KCSA işaretlemesi gerektirmez. Yalnızca yüklere ana hat gücü sağlayan güç devresi bileşenlerine sahip panoların KCSA tespiti ve işaretlemesi gerekir.
Ana şalterin kesme kapasitesini panelin Kısa Devre Dayanım Akımı (SCCR) değeri olarak kullanabilir miyim?
Bu eski uygulama, modern SCCR gereksinimlerinden önce gelmekteydi ve artık kabul edilemezdir. Ana aşırı akım cihazının kesme kapasitesi, alt akım devre elemanlarının dayanım yeteneklerini hesaba katmamaktadır. Doğru SCCR tespiti, tüm güç devresi bileşenlerini dikkate alarak UL 508A Ek SB metodolojisi veya testine uygun olarak yapılmalıdır.
Transformatörler SCCR hesaplamalarını nasıl etkiler?
Transformatörler, empedans yoluyla mevcut arıza akımını etkiler, ancak kendi SCCR derecelendirmelerine sahip değildir. Paneller transformatörler içerdiğinde, transformatör empedansını dikkate alarak sekonder taraftaki mevcut arıza akımını hesaplayın, ardından bu hesaplanan değere göre bileşen SCCR gereksinimlerini belirleyin. Yük tarafı bileşenleri, sekonder taraf arıza akımına dayanmalıdır.
Mevcut arıza akımı ekipmanın SCCR'sini aşarsa ne olur?
Bu, bir kod ihlali ve ciddi bir güvenlik tehlikesi yaratır. SCCR'si aşan arıza akımlarına maruz kalan ekipmanlar, yangınlara, patlamalara ve ciddi yaralanmalara neden olarak feci şekilde arızalanabilir. Düzeltici eylemler şunları içerir: akım sınırlayıcı besleme koruması takmak, daha yüksek değerli bileşenlere yükseltmek, ekipmanı daha düşük arıza akımı konumlarına taşımak veya mevcut arıza akımını azaltmak için elektrik dağıtım sistemini değiştirmek.
SCCR hesaplamalarından kim sorumludur—OEM mi yoksa kurulumcu mu?
Sorumluluk, özel duruma bağlıdır. Endüstriyel kontrol panoları üreten Orijinal Ekipman Üreticileri (OEM'ler), UL 508A'ya göre panelin SCCR'sini belirlemeli ve işaretlemelidir. Saha montajcıları, işaretlenmiş SCCR'nin kurulum noktasındaki mevcut arıza akımını karşıladığını veya aştığını doğrulamalı ve NEC 2020'ye göre gerekli saha işaretlemelerini sağlamalıdır. Her iki taraf da uygun uygulama ve uyumluluktan sorumludur.
SCCR hesaplamaları ne sıklıkla güncellenmelidir?
SCCR'yi şu durumlarda yeniden hesaplayın: panel bileşenleri değiştirildiğinde veya yenilendiğinde; elektrik dağıtım sistemindeki değişiklikler mevcut arıza akımını etkilediğinde; ekipman farklı tesis konumlarına taşındığında; veya büyük tesis elektrik yükseltmeleri meydana geldiğinde. NEC 408.6'nın saha işaretleri için gerektirdiği şekilde, hesaplama tarihini ve temelini gösteren belgeleri saklayın.
Sonuç: Elektrik Güvenliğinin Temeli Olarak SCCR
Kısa Devre Akımı Derecelendirme gereksinimlerini anlamak ve doğru bir şekilde uygulamak, endüstriyel elektrik sistemlerinde yer alan herkes için temel bir sorumluluğu temsil eder - tasarım mühendislerinden ve panel üreticilerinden tesis yöneticilerine ve bakım personeline kadar. SCCR sadece bir uyumluluk kontrol kutusu değil, aynı zamanda insanları, ekipmanları ve tesisleri elektrik arızalarının yıkıcı sonuçlarından koruyan kritik bir güvenlik parametresidir.
Elektrik sistemleri daha karmaşık hale geldikçe ve mevcut arıza akımları artan şebeke kapasitesiyle yükselmeye devam ettikçe, uygun SCCR değerlendirmesinin önemi daha da artmaktadır. Profesyoneller, yerleşik standartları izleyerek, modern hesaplama araçlarını kullanarak ve kapsamlı dokümantasyon sağlayarak, elektrik tesisatlarının kod gereksinimlerini karşılamasını ve aynı zamanda hayatları ve varlıkları koruyan sağlam güvenlik marjlarını sağlamasını sağlayabilirler.
