หนึ่ง MCB, หรือ เบรกเกอร์ขนาดเล็ก, คืออุปกรณ์ป้องกันแรงดันไฟฟ้าต่ำแบบอัตโนมัติ ซึ่งจะตัดวงจรเมื่อเกิดกระแสไฟฟ้าเกินหรือไฟฟ้าลัดวงจรจนทำให้มีกระแสไหลผ่านมากเกินไป โดยส่วนใหญ่จะเลือกใช้เพื่อป้องกันตัวนำไฟฟ้าและสายไฟในวงจร และอาจช่วยป้องกันอุปกรณ์ที่เชื่อมต่ออยู่ได้หากมีการกำหนดค่าคุณลักษณะให้สอดคล้องกับโหลดอย่างเหมาะสม.
MCB ส่วนใหญ่ที่ใช้ในตู้คอนซูเมอร์ยูนิตหรือตู้โหลดเซ็นเตอร์จะรวมกลไกการทริปด้วยความร้อนแบบหน่วงเวลาสำหรับการป้องกันกระแสเกิน เข้ากับกลไกการปลดวงจรด้วยแม่เหล็กแบบทันทีทันใด โดยกลไกแม่เหล็กจะตอบสนองอย่างรวดเร็วเมื่อกระแสเกินถึงระดับที่กำหนด ซึ่งมักเกิดขึ้นในกรณีไฟฟ้าลัดวงจร หลังจากตรวจพบและแก้ไขข้อผิดพลาดแล้ว โดยปกติแล้วเบรกเกอร์จะสามารถรีเซ็ตเพื่อใช้งานต่อได้โดยไม่ต้องเปลี่ยนใหม่.
หน้านี้อธิบายถึงความหมาย หน้าที่ การทำงานภายใน และขอบเขตการป้องกันของ MCB สำหรับการตัดสินใจเลือกขนาดรุ่นและข้อมูลจำเพาะ โปรดใช้ คู่มือการเลือก MCB.
สรุปภาพรวมของ MCB
| คำถาม | คำตอบโดยตรง |
|---|---|
| MCB ย่อมาจากอะไร? | เบรกเกอร์ขนาดเล็ก |
| MCB ป้องกันอะไรบ้าง? | กระแสเกินจากภาวะโหลดเกินและไฟฟ้าลัดวงจร |
| วัตถุประสงค์หลักในการป้องกันคืออะไร? | การป้องกันตัวนำไฟฟ้าและสายไฟจากกระแสไฟฟ้าเกิน |
| มันตัดการทำงานอย่างไร? | ส่วนประกอบทางความร้อนจะตอบสนองต่อการใช้งานเกินพิกัดอย่างต่อเนื่อง ส่วนกลไกแม่เหล็กจะตอบสนองอย่างรวดเร็วเมื่อกระแสเกินถึงช่วงการตัดกระแสทันที |
| สามารถรีเซ็ตได้หรือไม่? | โดยปกติแล้วสามารถทำได้ หลังจากแก้ไขข้อผิดพลาดและตรวจสอบว่าการติดตั้งปลอดภัยที่จะจ่ายไฟอีกครั้ง |
| มันตรวจจับกระแสไฟฟ้ารั่วได้หรือไม่? | MCB มาตรฐานไม่สามารถตรวจจับกระแสไฟฟ้ารั่วได้ และไม่สามารถใช้แทน RCCB, RCD หรือ RCBO ได้ |
| มันถูกใช้งานที่ไหน? | วงจรย่อย แผงจ่ายไฟ วงจรควบคุม และแผงควบคุมสำหรับอุปกรณ์ OEM |
MCB ย่อมาจากอะไร?
MCB ย่อมาจาก Miniature Circuit Breaker (เซอร์กิตเบรกเกอร์ขนาดเล็ก).
“คำว่า ”Miniature“ อธิบายถึงโครงสร้างที่มีขนาดกะทัดรัดเมื่อเทียบกับเบรกเกอร์รุ่นใหญ่ ส่วนคำว่า ”breaker” อธิบายถึงฟังก์ชันการตัดกระแสไฟฟ้าอัตโนมัติ สำหรับคำตอบที่เน้นตัวย่อ โปรดดูที่ MCB คืออะไรในระบบไฟฟ้า. บทความนี้มุ่งเน้นไปที่การทำงานและการใช้งาน.
MCB ป้องกันอะไรบ้าง?
MCB ตอบสนองต่อกระแสเกินสองรูปแบบ ได้แก่:
- กระแสเกิน (Overload current): กระแสไฟฟ้าที่เกินความสามารถในการรับกระแสของวงจรเป็นเวลานานพอที่จะทำให้เกิดความร้อนในระดับที่ไม่ปลอดภัย.
- กระแสลัดวงจร (Short-circuit current): ความผิดปกติที่มีค่าความต้านทานต่ำ ซึ่งโดยทั่วไปจะทำให้เกิดกระแสไฟฟ้าขนาดใหญ่มากจนถึงช่วงการตัดกระแสทันทีและจำเป็นต้องมีการตัดวงจรอย่างรวดเร็ว.
MCB ควรได้รับการประสานงานให้สอดคล้องกับความสามารถในการรับกระแสของตัวนำ สภาวะการติดตั้ง กระแสโหลด กระแสกระชาก กระแสลัดวงจรที่อาจเกิดขึ้น และอุปกรณ์ป้องกันทั้งต้นทางและปลายทาง การเลือกขนาดพิกัดกระแสที่สูงเกินไปไม่ได้หมายความว่าจะปลอดภัยกว่าเสมอไป เนื่องจากเบรกเกอร์ที่มีขนาดใหญ่เกินไปอาจไม่สามารถป้องกันตัวนำได้ตามที่ออกแบบไว้.
โดยปกติแล้ว MCB จะไม่มีระบบป้องกันกระแสไฟฟ้ารั่ว ดังนั้นจึงไม่สามารถนำมาใช้ทดแทน RCCB, RCD หรือ RCBO ในกรณีที่จำเป็นต้องมีการป้องกันกระแสไฟฟ้ารั่วได้.
MCB ทำงานอย่างไร?

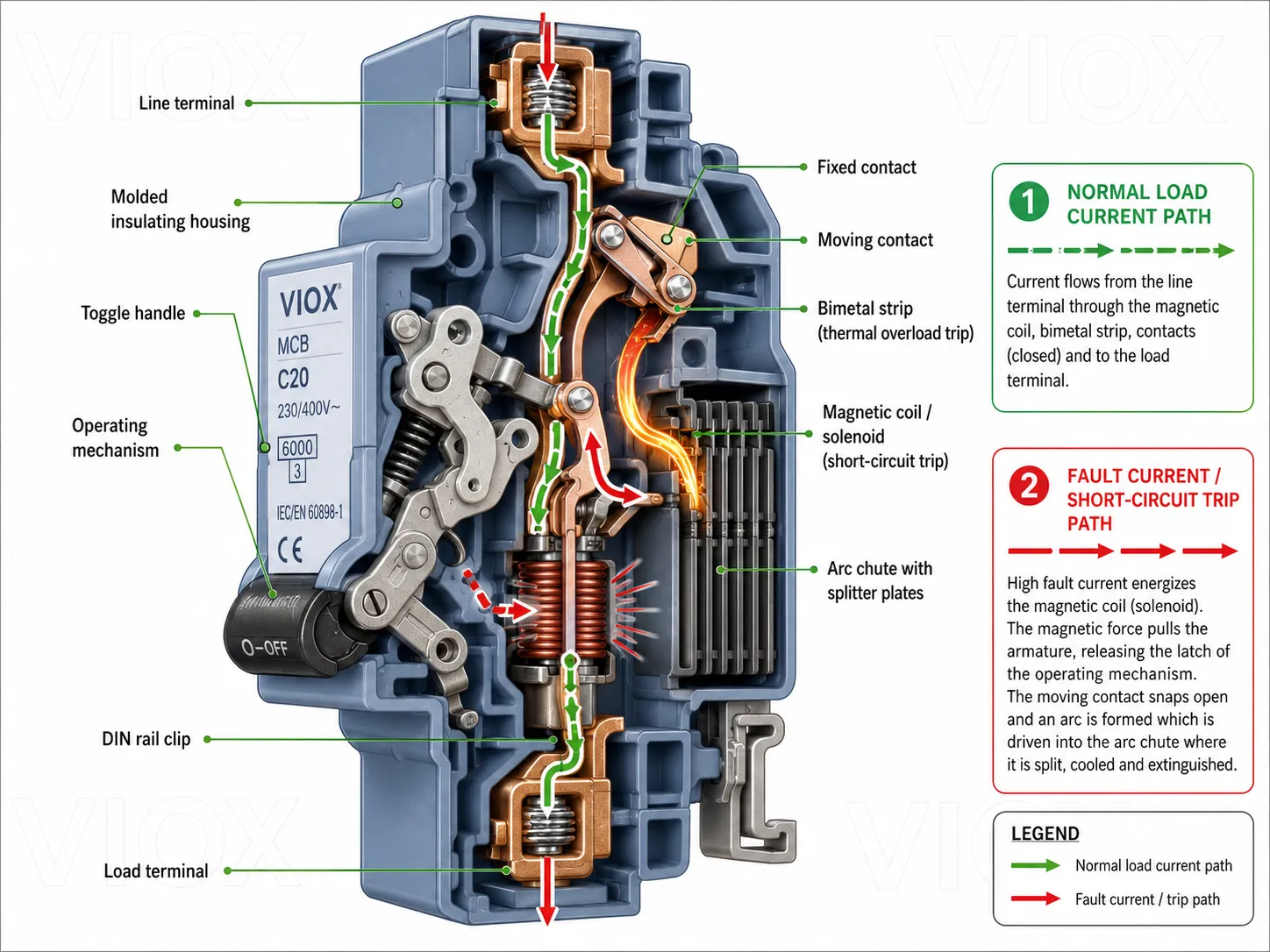

MCB แบบความร้อนและแม่เหล็ก (Thermal-magnetic) ทั่วไปจะทำงานร่วมกัน 4 ขั้นตอนดังนี้:
- กระแสไฟฟ้าจะไหลผ่านเส้นทางกระแสภายในและหน้าสัมผัสที่ปิดอยู่.
- แผ่นโลหะคู่ (Bimetal) จะตอบสนองต่อกระแสเกินที่เกิดขึ้นอย่างต่อเนื่อง.
- ชุดปลดวงจรแบบแม่เหล็กไฟฟ้าจะตอบสนองอย่างรวดเร็วเมื่อกระแสเกินถึงระดับที่กำหนดสำหรับการตัดวงจรทันที.
- เมื่อหน้าสัมผัสเปิดออก แผ่นดับอาร์ค (Arc chute) จะทำหน้าที่แบ่ง ระบายความร้อน และดับอาร์คไฟฟ้าภายในขีดความสามารถในการตัดกระแสลัดวงจรที่กำหนดของเบรกเกอร์.

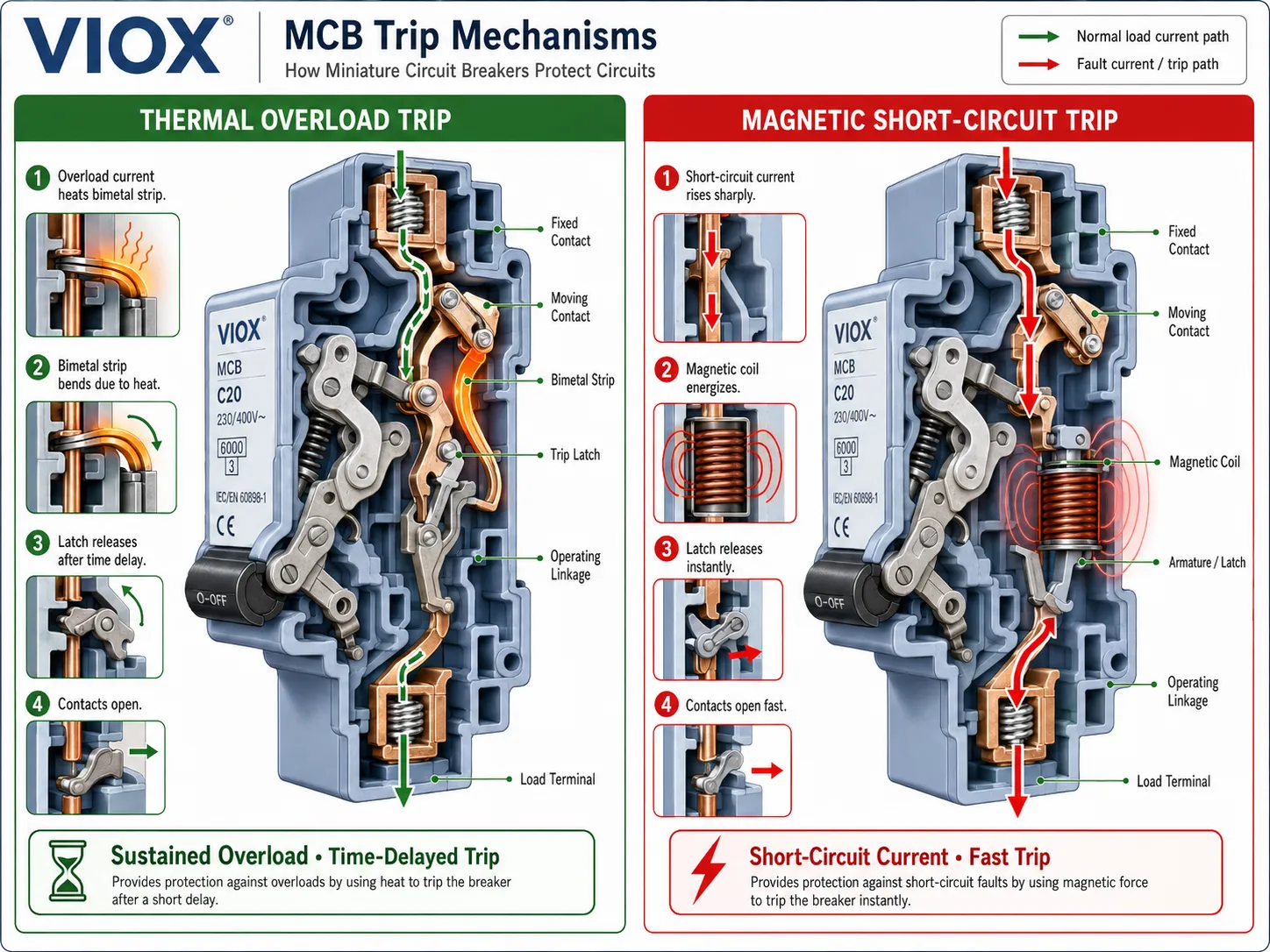

การทริปจากความร้อนเกิน (Thermal overload trip)
การตัดวงจรด้วยความร้อนจะใช้แผ่นโลหะคู่ โดยกระแสไฟฟ้าจะทำให้แผ่นโลหะร้อนขึ้น และหากเกิดกระแสเกินอย่างต่อเนื่อง แผ่นโลหะจะโค้งงอจนกระทั่งปลดกลไกการตัดวงจรและเปิดหน้าสัมผัสออก.
การตอบสนองนี้ขึ้นอยู่กับเวลาโดยเจตนา การโอเวอร์โหลดเพียงเล็กน้อยโดยทั่วไปจะใช้เวลาในการตัดวงจรนานกว่าการโอเวอร์โหลดที่รุนแรงกว่า พฤติกรรมนี้ช่วยให้ MCB สามารถทนต่อกระแสไฟฟ้ากระชากสั้นๆ ที่ไม่ก่อให้เกิดความเสียหายได้ ในขณะเดียวกันก็จำกัดความร้อนที่สะสมในตัวนำไฟฟ้าเป็นเวลานาน.
กลไกปลดวงจรด้วยแม่เหล็กแบบทันที
กลไกปลดวงจรด้วยแม่เหล็กใช้ขดลวดแม่เหล็กไฟฟ้าหรือโซลีนอยด์ กระแสไฟฟ้าปกติจะไม่สร้างแรงแม่เหล็กเพียงพอที่จะทำให้กลไกทำงานได้ เมื่อกระแสเกินถึงช่วงที่กำหนดให้ตัดวงจรทันที สนามแม่เหล็กที่แรงขึ้นจะปลดสลักอย่างรวดเร็ว โดยปกติเหตุการณ์นี้จะเกิดขึ้นระหว่างการลัดวงจร แต่กระแสขณะสตาร์ทมอเตอร์หรือกระแสกระชากของหม้อแปลงก็สามารถทำให้กลไกนี้ทำงานได้เช่นกันหากเกินค่าที่กำหนด.
ช่วงการทำงานแบบทันทีสัมพันธ์กับลักษณะการตัดวงจร ในผลิตภัณฑ์มาตรฐาน IEC เส้นกราฟ B, C และ D แสดงถึงช่วงการตรวจจับกระแสแม่เหล็กที่แตกต่างกัน ซึ่งเป็นลักษณะเฉพาะสำหรับการใช้งาน ไม่ใช่ระดับคุณภาพ.
การสูญพันธุ์ของอาร์ค
การเปิดหน้าสัมผัสภายใต้กระแสไฟฟ้าลัดวงจรจะทำให้เกิดอาร์ค (Arc) ชุดดับอาร์ค (Arc chute) จะดึงอาร์คเข้าไปในแผ่นโลหะแยกส่วน ซึ่งอาร์คจะถูกแบ่งและทำให้เย็นลงจนกระทั่งกระแสไฟฟ้าถูกตัดขาดอย่างสมบูรณ์.
นี่คือเหตุผลที่ MCB เป็นมากกว่าสวิตช์แบบแมนนวล ระบบหน้าสัมผัส กลไก ฉนวน และโครงสร้างควบคุมอาร์คจะต้องทำงานร่วมกันภายใต้พิกัดแรงดันไฟฟ้าและความสามารถในการตัดกระแสลัดวงจรที่ระบุไว้ของอุปกรณ์.

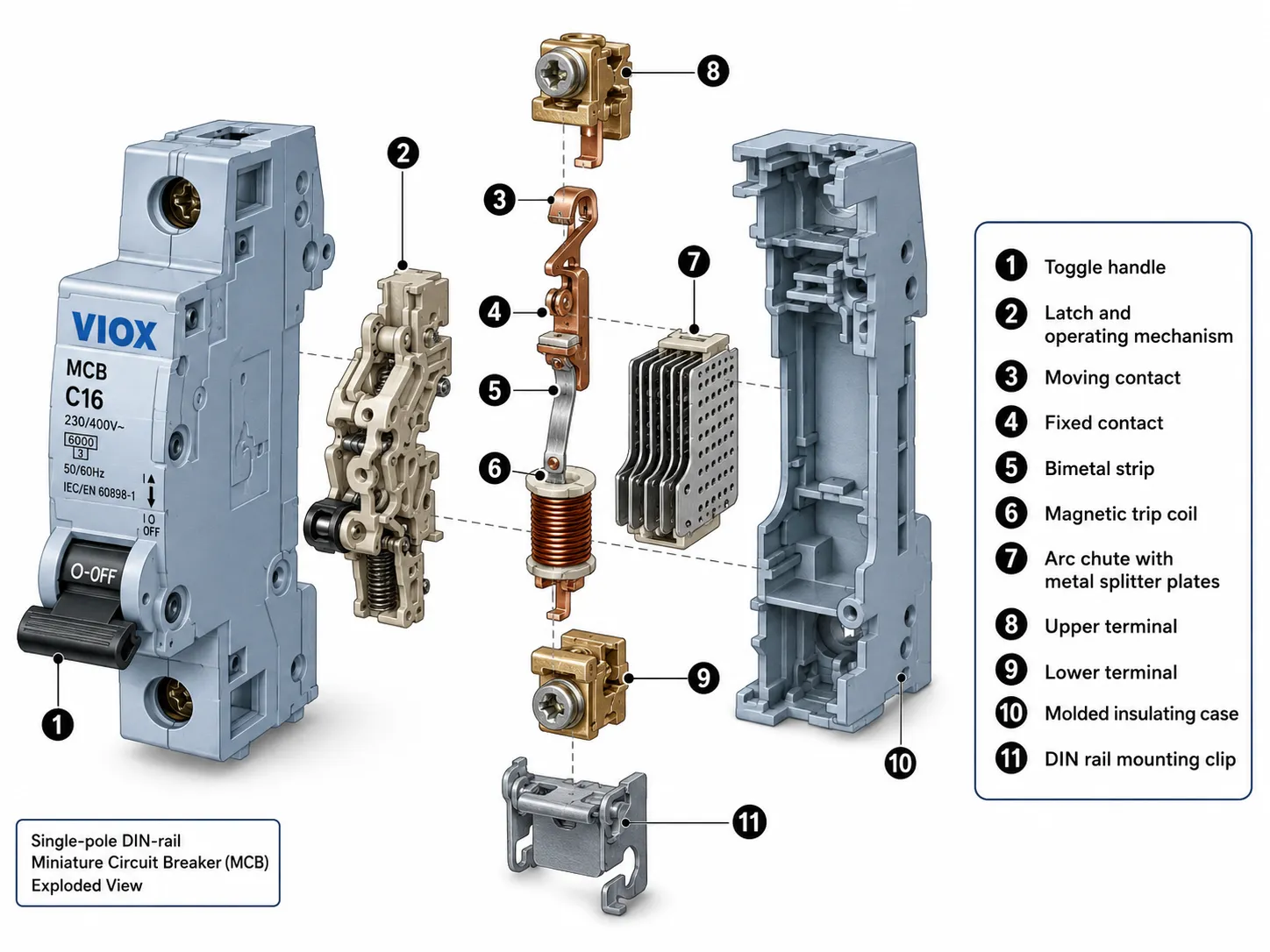

ส่วนประกอบหลักของเซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB)
| ส่วนประกอบ | การทำงาน |
|---|---|
| คันโยกเปิด-ปิด (Toggle handle) | รองรับการเปิด/ปิดด้วยมือและแสดงสถานะการทำงาน |
| กลไกการทำงาน | เปิดหน้าสัมผัสด้วยมือหรือโดยอัตโนมัติ และมีระบบ Trip-free ที่ช่วยให้ตัดวงจรได้แม้จะมีการค้างสวิตช์ไว้ในตำแหน่ง ON |
| หน้าสัมผัสแบบคงที่และหน้าสัมผัสแบบเคลื่อนที่ | นำกระแสไฟฟ้าปกติและแยกวงจรในระหว่างการตัดกระแสไฟฟ้า |
| แผ่นโลหะคู่ (Bimetal strip) | ให้การตัดวงจรเมื่อเกิดการโอเวอร์โหลดทางความร้อนแบบหน่วงเวลา |
| ขดลวดแม่เหล็กหรือโซลีนอยด์ | ให้การตัดวงจรอย่างรวดเร็วเมื่อกระแสเกินถึงช่วงการทำงานแบบทันที |
| รางโค้ง | แบ่งและระบายความร้อนของอาร์คในระหว่างการตัดวงจร |
| เทอร์มินัล | เชื่อมต่อตัวนำที่ได้รับการรับรองหรือบัสบาร์ที่เข้ากันได้ |
| คลิปยึดราง DIN และตัวเรือน | รองรับการติดตั้งแบบโมดูลาร์ การบรรจุ และการเป็นฉนวน |
พิกัดและเครื่องหมายบน MCB
MCB ที่มีพิกัดกระแสเท่ากันอาจมีคุณสมบัติการทำงานที่แตกต่างกัน โปรดอ่านรายละเอียดเครื่องหมายทั้งหมดและเอกสารทางเทคนิคของผู้ผลิต.
| เครื่องหมาย | การตรวจสอบการใช้งาน |
|---|---|
| พิกัดกระแสไฟฟ้า, ใน | การประสานสัมพันธ์กับกระแสออกแบบ, ความสามารถในการรับกระแสของตัวนำ, สภาวะแวดล้อม และวิธีการติดตั้ง |
| แรงดันไฟฟ้าที่กำหนด | การเลือกใช้ให้ตรงกับแรงดันไฟฟ้าและประเภทของกระแสไฟฟ้าของระบบ อย่าทึกทักเอาเองว่าพิกัดสำหรับไฟฟ้ากระแสสลับ (AC) จะใช้กับไฟฟ้ากระแสตรง (DC) ได้ |
| คุณลักษณะการทริป (Trip characteristic) | การเลือกให้เหมาะสมกับกระแสกระชากของโหลดและกระแสลัดวงจรที่อาจเกิดขึ้นได้ |
| ทำลายคืน | ตรวจสอบให้แน่ใจว่าอุปกรณ์มีความเหมาะสมกับกระแสลัดวงจรที่คาดว่าจะเกิดขึ้น ณ จุดติดตั้ง |
| การกำหนดค่าขั้ว | พิจารณาให้สอดคล้องกับระบบการเดินสายไฟและรูปแบบการตัดวงจรที่กำหนด |
| มาตรฐานผลิตภัณฑ์ | ใช้คำศัพท์เกี่ยวกับพิกัดและขอบเขตการใช้งานตามมาตรฐานที่ระบุไว้ |
| ความจุเทอร์มินัล | ปฏิบัติตามคำแนะนำของผลิตภัณฑ์สำหรับการเตรียมตัวนำ บัสบาร์ และการขันยึด |
สำหรับคำอธิบายเครื่องหมายแต่ละรายการ โปรดดูที่ วิธีการอ่านแผ่นป้ายชื่อของเซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB).
6kA และ 10kA หมายถึงอะไร?
บนเซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB) หลายรุ่น ค่า 6kA หรือ 10kA จะระบุถึงพิกัดการตัดกระแสลัดวงจรที่ประกาศไว้ภายใต้มาตรฐานผลิตภัณฑ์และลำดับการทดสอบที่กำหนด โดยสัญลักษณ์ที่แน่ชัดอาจเป็น Icn, Icu, หรือ Ics, ทั้งนี้ขึ้นอยู่กับมาตรฐานที่เกี่ยวข้องและประเภทของอุปกรณ์ ดังนั้นตัวเลขดังกล่าวจะต้องตีความควบคู่ไปกับการอ้างอิงมาตรฐานและเอกสารจากผู้ผลิต.
อุปกรณ์ขนาด 10kA ไม่ใช่ตัวเลือกที่ถูกต้องสำหรับทุกวงจรโดยอัตโนมัติ และอุปกรณ์ขนาด 6kA ก็ไม่ได้เพียงพอสำหรับทุกกรณีเสมอไป จำเป็นต้องตรวจสอบพิกัดกระแสลัดวงจรที่คาดว่าจะเกิดขึ้น (Prospective short-circuit current) และรูปแบบการป้องกันให้สอดคล้องกัน ดู ความสามารถในการตัดกระแสไฟฟ้าของ MCB: 6kA เทียบกับ 10kA สำหรับการอภิปรายเกี่ยวกับการเลือกใช้งานโดยเฉพาะ.
บริบทมาตรฐาน: IEC 60898-1, IEC 60947-2 และ UL 489
คำว่า “MCB” ถูกใช้กันทั่วไปในตลาดต่างๆ แต่บริบทการใช้งานและภาษาที่ใช้ระบุพิกัดนั้นไม่เหมือนกัน.
| บริบทตามมาตรฐาน | ขอบเขตทั่วไปที่เกี่ยวข้องกับบทความนี้ | Practical implication (ความหมายในทางปฏิบัติ) |
|---|---|---|
| IEC 60898-1 | เซอร์กิตเบรกเกอร์ไฟฟ้ากระแสสลับสำหรับการป้องกันกระแสเกินในที่อยู่อาศัยและงานติดตั้งที่คล้ายคลึงกัน ภายใต้ขีดจำกัดของแรงดันไฟฟ้า กระแสไฟฟ้า และความสามารถในการตัดกระแสลัดวงจรตามมาตรฐาน | บริบททั่วไปสำหรับ MCB แบบโมดูลาร์ที่มีกราฟการปลดวงจรแบบ B, C และ D ในระบบจำหน่ายไฟฟ้าขั้นสุดท้าย |
| IEC 60947-2:2024 | เซอร์กิตเบรกเกอร์สำหรับงานสวิตช์เกียร์และอุปกรณ์ควบคุมแรงดันต่ำที่ดำเนินการโดยผู้ที่ได้รับคำแนะนำหรือผู้เชี่ยวชาญ ภายใต้ขอบเขตแรงดันไฟฟ้าที่ระบุไว้ | การประยุกต์ใช้งานในภาคอุตสาหกรรมและคำศัพท์เกี่ยวกับพิกัดอาจแตกต่างจากมาตรฐาน IEC 60898-1 |
| UL 489 | เซอร์กิตเบรกเกอร์แบบหล่อ (MCCB), สวิตช์แบบหล่อ และตู้สำหรับติดตั้งเซอร์กิตเบรกเกอร์สำหรับบริบทผลิตภัณฑ์ในอเมริกาเหนือที่เกี่ยวข้อง | ห้ามนำเครื่องหมายแสดงกราฟตามมาตรฐาน IEC หรือข้อกำหนดพิกัดไปใช้กับผลิตภัณฑ์ UL โดยอัตโนมัติ |
การอ้างอิงมาตรฐานที่พิมพ์อยู่บนอุปกรณ์เพียงอย่างเดียว ไม่ถือเป็นหลักฐานยืนยันว่าทุกรุ่นหรือทุกโมเดลจะได้รับการรับรองจากหน่วยงานภายนอกเสมอไป โปรดตรวจสอบเอกสารเฉพาะของรุ่นที่ต้องการสำหรับตลาดเป้าหมาย.
ประเภทของ MCB ที่พบบ่อย
เส้นโค้งการตัดวงจร
| กราฟการทำงาน (Curve) | ช่วงกระแสฉับพลันที่พบได้ทั่วไปในการใช้งานตามมาตรฐาน IEC 60898-1 | พฤติกรรมของโหลดโดยทั่วไป |
|---|---|---|
| บี | 3–5 × In | กระแสกระชากต่ำ รวมถึงวงจรความต้านทานและวงจรแสงสว่างส่วนใหญ่ |
| ซี | 5–10 × In | กระแสกระชากปานกลางและโหลดเชิงพาณิชย์แบบผสม |
| ดี | 10–20 × In | กระแสกระชากสูง ขึ้นอยู่กับกระแสลัดวงจรและการประสานการทำงานที่เหมาะสม |
| K หรือ Z | ขึ้นอยู่กับผลิตภัณฑ์และผู้ผลิต | ใช้เฉพาะในกรณีที่เส้นกราฟกระแส-เวลาที่ระบุตรงกับการใช้งานเท่านั้น |
ต้องตรวจสอบความพร้อมใช้งานของเส้นกราฟและค่าเกณฑ์ที่แน่นอนตามมาตรฐานที่เกี่ยวข้องและข้อมูลจากผู้ผลิต สำหรับการเลือกเส้นกราฟโดยละเอียด โปรดดูที่ ประเภทของ MCB: เส้นกราฟการตัดกระแส (Curves), พิกัดกระแส (Ratings), จำนวนโพล (Poles) และการใช้งาน.
รูปแบบการจัดวางโพล
| การกำหนดค่า | หน้าที่ทั่วไป |
|---|---|
| 1พ | โพลเฟสที่มีการป้องกันหนึ่งโพล |
| 1P+เอ็น | โพลเฟสที่มีการป้องกันร่วมกับนิวทรัลแบบสวิตช์ ขึ้นอยู่กับการออกแบบผลิตภัณฑ์เฉพาะรุ่น |
| 2พี | โพลที่เชื่อมต่อทางกลสองโพล ต้องตรวจสอบรูปแบบการป้องกันจากข้อมูลผลิตภัณฑ์ |
| 3พี | การทำงานแบบสามโพลสำหรับวงจรสามเฟส |
| 3พี+เอ็น | โพลเฟสสามโพลร่วมกับโพลนิวทรัลที่เชื่อมต่อทางกล โดยทั่วไปโพลเฟสจะได้รับการป้องกัน โปรดตรวจสอบจากเอกสารผลิตภัณฑ์ว่าโพลนิวทรัลเป็นแบบสวิตช์เพียงอย่างเดียวหรือไม่และมีหลักการทำงานอย่างไร |
| 4P | ขั้วต่อทางกล 4 ขั้ว โปรดยืนยันจำนวนขั้วที่มีชุดปลดกระแสเกิน (overcurrent releases) และระบุว่าการป้องกันสายนิวทรัลเป็นแบบเต็มพิกัด (full-rated) แบบลดขนาด (reduced) หรือไม่มีการป้องกัน |
การเลือกจำนวนขั้วขึ้นอยู่กับระบบการเดินสายไฟ รูปแบบการต่อลงดิน กฎระเบียบในท้องถิ่น โครงสร้างของผลิตภัณฑ์ และฟังก์ชันการแยกวงจรหรือการตัดวงจรที่ต้องการ.
การเปรียบเทียบระหว่าง MCB กับฟิวส์, MCCB, RCCB และ RCBO
| อุปกรณ์ | ฟังก์ชันการป้องกันหลัก | สามารถรีเซ็ตได้หรือไม่? | ขอบเขตที่สำคัญ |
|---|---|---|---|
| MCB | การป้องกันกระแสเกินและไฟฟ้าลัดวงจร | ใช่แล้ว | โดยปกติจะไม่ตรวจจับกระแสไฟฟ้ารั่วไหล (residual current) |
| ฟิวส์ | การป้องกันกระแสเกินโดยใช้ไส้ฟิวส์ที่เปลี่ยนได้ | ไม่ | การเลือกขึ้นอยู่กับประเภทการใช้งาน พิกัดการตัดกระแสลัดวงจร และวัตถุประสงค์ในการประสานการทำงานของอุปกรณ์ป้องกัน |
| MCCB | การป้องกันกระแสเกินในช่วงกระแส การตัดวงจร และช่วงการปรับตั้งที่กว้างขึ้น | ใช่แล้ว | นิยมใช้สำหรับวงจรย่อย (Feeders) และงานจ่ายไฟฟ้าขนาดใหญ่ |
| อุปกรณ์ตัดไฟรั่ว (RCCB / RCD) | การป้องกันกระแสไฟตกค้าง | โดยปกติใช่ | RCCB ที่ไม่มีอุปกรณ์ป้องกันกระแสเกินในตัว ยังคงจำเป็นต้องมีอุปกรณ์ป้องกันกระแสเกินที่เหมาะสมติดตั้งร่วมด้วย |
| RCBO | การป้องกันกระแสไฟฟ้ารั่วไหลพร้อมอุปกรณ์ป้องกันกระแสเกินในตัว | ใช่แล้ว | รวมฟังก์ชันการทำงานที่เกี่ยวข้องของ RCD/RCCB และอุปกรณ์ป้องกันกระแสเกินเข้าไว้ด้วยกัน |
ในทางเทคนิคตามมาตรฐาน IEC คำว่า RCCB อาจขยายความได้แม่นยำยิ่งขึ้นว่า อุปกรณ์ตัดตอนกระแสเหลือโดยไม่มีอุปกรณ์ป้องกันกระแสเกินในตัว (RCCB). RCBO หมายถึง อุปกรณ์ตัดตอนกระแสเหลือที่มีอุปกรณ์ป้องกันกระแสเกินในตัว (RCBO).
สำหรับการตัดสินใจเลือกอุปกรณ์ที่ติดตั้งร่วมกัน โปรดดูที่ เซอร์กิตเบรกเกอร์ vs เซอร์กิตเบรกเกอร์ขนาดเล็ก, the คู่มือการใช้งาน MCCB, และ RCBO เทียบกับ RCCB + MCB.

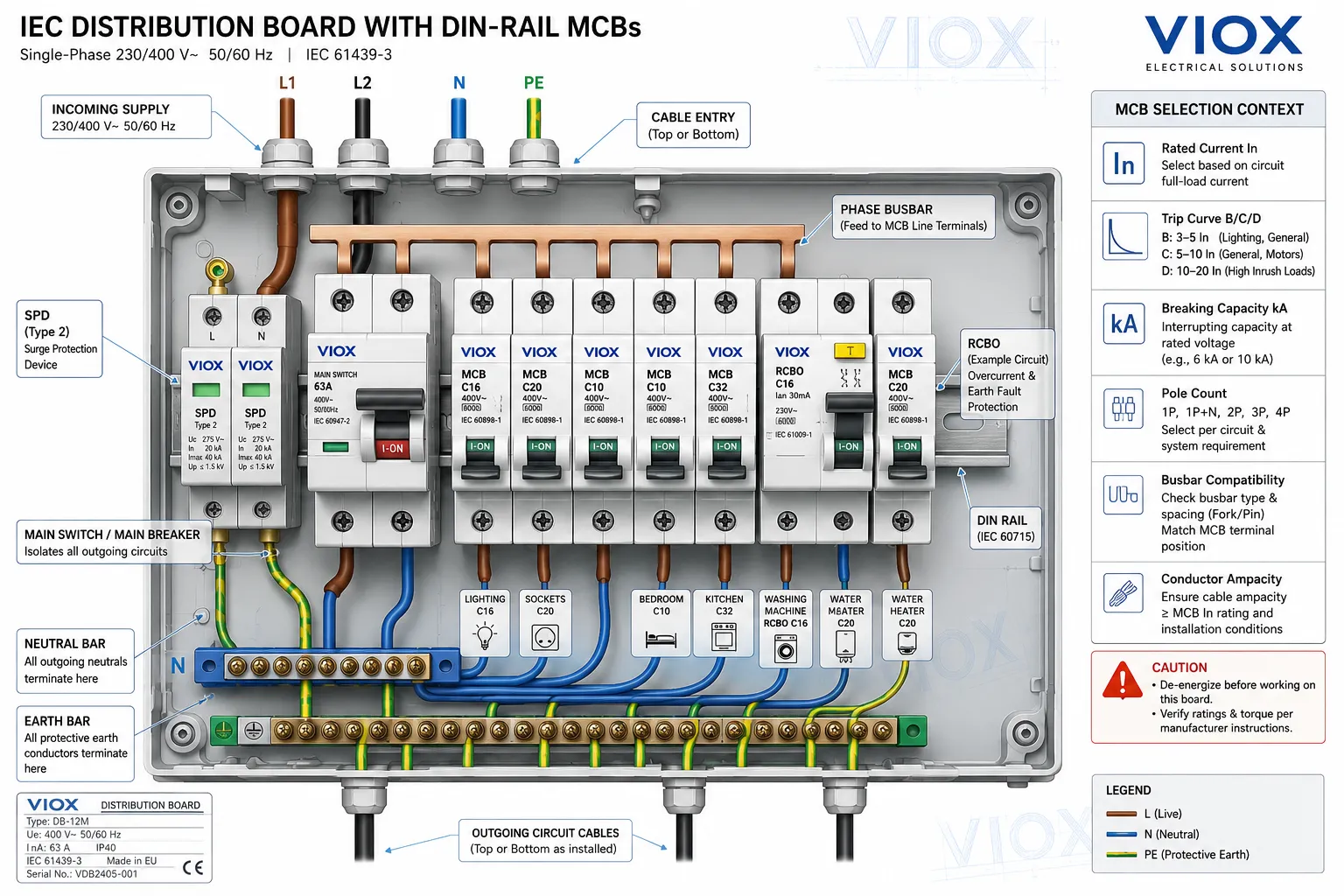

MCB ถูกนำไปใช้งานที่ไหนบ้าง?
MCB มักพบได้ใน:
- ตู้จ่ายไฟย่อยสำหรับที่อยู่อาศัย สำหรับวงจรแสงสว่าง เต้ารับ และวงจรเครื่องใช้ไฟฟ้าเฉพาะจุด;
- ตู้จ่ายไฟเชิงพาณิชย์และวงจรย่อยขนาดเล็ก;
- ตู้ควบคุมในงานอุตสาหกรรม สำหรับหม้อแปลงควบคุม แหล่งจ่ายไฟ วงจร PLC โซลีนอยด์ และวงจรช่วย;
- เครื่องจักร OEM ที่ต้องการอุปกรณ์ป้องกันวงจรแบบติดตั้งบนราง DIN ที่มีขนาดกะทัดรัดและมีประสิทธิภาพคงที่ และ
- ระบบไฟฟ้ากระแสตรง (DC) ที่มีพิกัดเหมาะสม รวมถึงงานด้านโซลาร์เซลล์ แบตเตอรี่ โทรคมนาคม และงานควบคุมบางประเภท.
การใช้งานกับไฟฟ้ากระแสตรง (DC) จำเป็นต้องใช้อุปกรณ์ที่มีการระบุพิกัด DC โดยเฉพาะ ห้ามสันนิษฐานว่า MCB สำหรับไฟฟ้ากระแสสลับ (AC) จะสามารถตัดวงจรไฟฟ้ากระแสตรงได้อย่างปลอดภัย แรงดันไฟฟ้า ขั้วไฟฟ้า จำนวนขั้วที่ต่ออนุกรม และความสามารถในการตัดกระแสลัดวงจรต้องเป็นไปตามคำแนะนำของอุปกรณ์นั้นๆ อย่างเคร่งครัด สำหรับหัวข้อไฟฟ้ากระแสตรงแยกต่างหาก โปรดดูที่ คู่มือเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสตรง (DC Circuit Breaker Guide).
สิ่งที่ต้องตรวจสอบก่อนเลือกใช้ MCB มีอะไรบ้าง?
บทความนี้อธิบายถึงตัวอุปกรณ์เท่านั้น ไม่สามารถทดแทนกระบวนการคัดเลือกทางวิศวกรรมได้ โดยขั้นต่ำในการเลือกใช้งานจำเป็นต้องตรวจสอบสิ่งต่อไปนี้:
- กระแสออกแบบของวงจรและพิกัดกระแสของตัวนำ;
- แรงดันไฟฟ้าของระบบและการใช้งานกับไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC);
- กระแสลัดวงจรที่อาจเกิดขึ้น;
- พิกัดการตัดกระแสลัดวงจรที่ประกาศไว้ตามมาตรฐานที่เกี่ยวข้อง;
- กระแสกระชากของโหลดและลักษณะสมบัติกระแส-เวลา (Time-Current Characteristic);
- จำนวนขั้ว (Pole) และข้อกำหนดในการตัดวงจร;
- สภาพแวดล้อมและสภาวะภายในตู้ควบคุม;
- ความเข้ากันได้ของตัวนำ ขั้วต่อ และบัสบาร์
- การประสานการทำงานร่วมกับอุปกรณ์ป้องกันต้นทางและปลายทาง.
ใช้ คู่มือการเลือก MCB สำหรับกระบวนการตัดสินใจที่สมบูรณ์ เมื่อทราบความต้องการในการใช้งานแล้ว หน้าผลิตภัณฑ์ MCB ของ VIOX จัดเตรียมกลุ่มผลิตภัณฑ์ที่มีจำหน่ายไว้สำหรับการประเมิน.
คำถามที่ถูกถามบ่อย
หน้าที่หลักของ MCB คืออะไร
หน้าที่หลักของ MCB คือการตัดกระแสเกินจากภาวะโหลดเกินและไฟฟ้าลัดวงจร เพื่อให้ตัวนำในวงจรได้รับการป้องกันภายใต้เงื่อนไขการออกแบบและการประสานการทำงานที่กำหนดไว้.
MCB ทำงานอย่างไร?
MCB โดยทั่วไปจะใช้กลไกทางความร้อนสำหรับการทริปเมื่อเกิดโหลดเกินแบบหน่วงเวลา และใช้กลไกแม่เหล็กที่ทำงานอย่างรวดเร็วเมื่อกระแสเกินถึงช่วงการตรวจจับแบบทันที ซึ่งมักเกิดขึ้นระหว่างการลัดวงจร กระแสขณะเริ่มเดินเครื่องหรือกระแสกระชากสูงอาจทำให้กลไกแม่เหล็กทำงานได้หากเกินช่วงดังกล่าว เมื่อหน้าสัมผัสเปิดออก อุปกรณ์ดับอาร์คจะช่วยควบคุมและดับอาร์คที่เกิดขึ้น.
MCB สามารถป้องกันไฟฟ้าดูดได้หรือไม่?
MCB มาตรฐานไม่ใช่อุปกรณ์ป้องกันกระแสไฟฟ้ารั่วไหลและไม่มีคุณสมบัติในการป้องกันเพิ่มเติมจากกระแสไฟฟ้ารั่วไหล แม้ว่า MCB อาจตัดวงจรในกรณีที่เกิดกระแสไฟฟ้ารั่วลงดินบางประเภทเมื่อกระแสเกินถึงเกณฑ์ที่กำหนด แต่ห้ามนำมาใช้แทน RCCB, RCD หรือ RCBO ในจุดที่จำเป็นต้องมีการป้องกันกระแสไฟฟ้ารั่วไหล.
MCB และ RCBO มีความแตกต่างกันอย่างไร?
MCB ทำหน้าที่ป้องกันกระแสเกิน ส่วน RCBO เป็นอุปกรณ์ที่รวมการป้องกันกระแสไฟฟ้ารั่วไหลเข้ากับการป้องกันกระแสเกินในตัว ทำให้สามารถตอบสนองต่อความผิดปกติจากการรั่วไหลของกระแสไฟฟ้า รวมถึงสภาวะโหลดเกินและไฟฟ้าลัดวงจรได้.
MCB และ MCCB มีความแตกต่างกันอย่างไร?
โดยทั่วไป MCB เป็นเบรกเกอร์ขนาดกะทัดรัดแบบโมดูลาร์ที่ใช้สำหรับวงจรย่อยปลายทางขนาดเล็ก ส่วน MCCB ครอบคลุมช่วงกระแสไฟฟ้า พิกัดการตัดกระแสลัดวงจร ชุดทริป และอุปกรณ์เสริมที่กว้างกว่า จึงนิยมใช้สำหรับวงจรเมนย่อยและงานจ่ายไฟฟ้าขนาดใหญ่ ทั้งนี้ขอบเขตการใช้งานที่ชัดเจนขึ้นอยู่กับมาตรฐานผลิตภัณฑ์และรุ่นของผู้ผลิต.
C16 บนเบรกเกอร์ MCB หมายถึงอะไร?
สำหรับ MCB ที่ใช้เครื่องหมายเส้นโค้งแบบ B, C หรือ D ตามมาตรฐาน IEC, C16 โดยปกติจะระบุลักษณะการทริปแบบ C และพิกัดกระแสไฟฟ้า 16 แอมป์ อย่างไรก็ตาม ยังคงต้องตรวจสอบเครื่องหมายอื่นๆ เพิ่มเติม เช่น แรงดันไฟฟ้า พิกัดการตัดกระแสลัดวงจร มาตรฐาน จำนวนโพล และขีดจำกัดในการใช้งาน.
พิกัดกระแสไฟฟ้าที่สูงขึ้นทำให้ MCB ปลอดภัยกว่าหรือไม่?
ไม่ได้ ค่าพิกัดกระแสต้องสอดคล้องกับการออกแบบตัวนำและวงจร การเพิ่มค่าพิกัดโดยไม่ตรวจสอบความสามารถในการรับกระแสของตัวนำและข้อกำหนดด้านการป้องกัน อาจทำให้สายไฟไม่ได้รับการป้องกันอย่างเพียงพอ.
สามารถใช้ MCB เป็นสวิตช์เปิด/ปิดได้หรือไม่?
MCB สามารถใช้งานด้วยมือได้ แต่โดยหลักแล้วเป็นอุปกรณ์ป้องกันกระแสเกิน ความเหมาะสมในการใช้เป็นอุปกรณ์ตัดตอน การสลับการทำงาน ความถี่ในการสลับ และโหลดเฉพาะเจาะจงนั้น จะต้องได้รับการยืนยันจากมาตรฐานที่เกี่ยวข้องและเอกสารของผู้ผลิต การใช้สวิตช์หรือคอนแทคเตอร์ที่มีพิกัดเหมาะสมอาจมีความเหมาะสมมากกว่าสำหรับการควบคุมตามปกติ.
สรุป
MCB คือเซอร์กิตเบรกเกอร์ที่สามารถรีเซ็ตได้ ซึ่งทำหน้าที่หลักในการป้องกันตัวนำในวงจรจากกระแสเกินเนื่องจากการใช้งานเกินกำลังและไฟฟ้าลัดวงจร การทำงานของมันเป็นการรวมกันของกลไกปลดวงจรด้วยความร้อน กลไกปลดวงจรด้วยแม่เหล็ก กลไกทริป หน้าสัมผัส และห้องดับอาร์ค.
การประยุกต์ใช้งานที่ถูกต้องขึ้นอยู่กับปัจจัยมากกว่าแค่ตัวเลขกระแสที่พิมพ์อยู่ด้านหน้า ผู้ออกแบบวงจรจะต้องตรวจสอบแรงดันไฟฟ้า ลักษณะการทริป พิกัดการตัดกระแสลัดวงจร จำนวนโพล มาตรฐานผลิตภัณฑ์ สภาวะการติดตั้ง และการประสานการทำงานกับอุปกรณ์ป้องกันกระแสไฟฟ้ารั่วและอุปกรณ์ป้องกันต้นทาง.
สำหรับการเลือกรุ่น โปรดดำเนินการต่อที่ คู่มือการเลือก MCB. สำหรับการประเมินผลิตภัณฑ์ โปรดตรวจสอบ กลุ่มผลิตภัณฑ์ VIOX MCB.
