При спецификации устройств защиты от импульсных перенапряжений (УЗИП) для международных проектов инженеры сталкиваются с лабиринтом противоречивых стандартов, протоколов испытаний и требований к сертификации. Единственная ошибка в спецификации может привести к несоответствующим установкам, проваленным инспекциям или, что еще хуже, к неадекватной защите во время критических импульсных событий. Это всеобъемлющее руководство расшифровывает три доминирующих стандарта защиты от импульсных перенапряжений во всем мире: IEC 61643, UL 1449 и GB 18802, раскрывая их технические различия, пути взаимного признания и практические последствия для проектирования глобальных электрических систем.
Понимание трех основных стандартов защиты от импульсных перенапряжений
IEC 61643: Глобальная структура
Серия стандартов Международной электротехнической комиссии (IEC) 61643 представляет собой наиболее широко используемый стандарт защиты от импульсных перенапряжений в мире. IEC 61643-11 конкретно относится к низковольтным энергосистемам, а IEC 61643-21 охватывает телекоммуникационные и сигнальные сети. Принятые более чем 80 странами в рамках схемы CB, стандарты IEC формируют основу для европейских стандартов EN и влияют на многие национальные правила во всем мире.
Последняя редакция, IEC 61643-01:2024, заменяет IEC 61643-11:2011 и устанавливает расширенную базовую структуру, охватывающую все типы УЗИП, защищающих от прямых и косвенных воздействий молнии. Это обновление отражает меняющиеся технологические требования и ужесточает контрольные показатели производительности во всей отрасли.
UL 1449: Североамериканский стандарт безопасности
UL 1449 служит окончательным эталоном для устройств защиты от импульсных перенапряжений в Северной Америке. UL 1449, уже в своей 5-й редакции, значительно эволюционировал от ранних стандартов TVSS (подавитель переходных перенапряжений) до современных требований к УЗИП. 3-я редакция (2009 г.) ознаменовала собой смену парадигмы, объединив ранее отдельные категории под единым термином “Устройство защиты от импульсных перенапряжений” и приведя его в соответствие с терминологией IEC.
Статья 285 Национального электротехнического кодекса (NEC) требует, чтобы УЗИП были внесены в список UL 1449, что фактически исключает устройства, не внесенные в список, из коммерческих и жилых установок. UL 1449 подчеркивает параметры безопасности, такие как номинальный ток короткого замыкания (SCCR) и механизмы тепловой защиты для предотвращения катастрофических режимов отказа.
GB 18802: Национальный стандарт Китая
GB 18802 представляет собой национальный стандарт Китая для устройств защиты от импульсных перенапряжений, тесно согласованный с IEC 61643, но включающий конкретные требования для китайского рынка. GB/T 18802.11 относится к низковольтным энергосистемам (эквивалент IEC 61643-11), а GB/T 18802.21 охватывает телекоммуникационные приложения. Китайские производители должны соблюдать стандарты GB для внутренних продаж, хотя многие также получают сертификаты IEC и UL для экспортных рынков.
Ключевые технические различия: сравнительный анализ
Системы классификации и терминология
| Аспект | IEC 61643 | UL 1449 | GB 18802 |
|---|---|---|---|
| Классификация | Класс I, II, III на основе тестовых сигналов | Тип 1, 2, 3 на основе места установки | Класс I, II, III (согласовано с IEC) |
| Основная тестовая форма сигнала | Класс I: 10/350 мкс Класс II: 8/20 мкс Класс III: Комбинированная волна |
Тип 1: 10/350 мкс или 8/20 мкс Тип 2: 8/20 мкс Тип 3: Комбинированная волна |
Идентично IEC 61643 |
| Ключевой параметр | Номинальный ток разряда (In) и импульсный ток (Iimp) | Номинальный ток разряда (In) и SCCR | Номинальный разрядный ток (In) |
| Уровень защиты по напряжению | Up (кВ) | VPR – Номинальное напряжение защиты (В) | Up (кВ) |
| Направленность установки | Координация энергии между классами | На основе местоположения (ввод, панель, точка использования) | Координация энергии (аналогично IEC) |
Фундаментальное различие заключается в философии: стандарты IEC и GB классифицируют УЗИП по их способности обрабатывать энергию и форме тестового сигнала, в то время как UL 1449 классифицирует устройства в первую очередь по месту установки в электрической системе.
Формы тестовых сигналов и номинальные значения энергии
Требования к испытаниям IEC 61643:
- УЗИП класса I: Должны выдерживать форму сигнала тока молнии 10/350 мкс с номинальным импульсным током (Iimp) от 12,5 кА до 100 кА на полюс. Эта форма сигнала имитирует прямые удары молнии с высоким содержанием энергии (до 10 МДж/Ом удельной энергии).
- УЗИП класса II: Испытания с формой сигнала тока 8/20 мкс, номинальный ток разряда (In) обычно 5 кА, 10 кА, 20 кА или 40 кА.
- УЗИП класса III: Испытания с комбинированной волной (напряжение 1,2/50 мкс, ток 8/20 мкс), имитирующей остаточные перенапряжения вблизи оборудования.
Требования к испытаниям UL 1449:
- СПД типа 1: Должны пройти испытания 10/350 мкс или 8/20 мкс с минимальным In 10 кА или 20 кА. Дополнительно проверяется на SCCR (номинальный ток короткого замыкания) до 200 кА без внешней защиты от перегрузки по току.
- СПД типа 2: Испытания с формой сигнала 8/20 мкс, номинальные значения In 3 кА, 5 кА, 10 кА или 20 кА. Должны быть установлены на расстоянии не менее 10 метров (30 футов) от ввода, если не оценено специально.
- СПД типа 3: Испытания с комбинированной волной, обычно более низкие номинальные значения энергии (≤5 кА).
Требования к испытаниям GB 18802:
Стандарты GB точно следуют протоколам испытаний IEC, используя идентичные формы сигналов и номинальные значения энергии. Эта гармонизация облегчает взаимное признание между китайским и международным рынками.
Уровни защиты по напряжению: Up против VPR
Критическое различие проявляется в том, как стандарты определяют эффективность защиты:
Подход IEC/GB – Up (Уровень напряжения защиты):
- Измеряется в киловольтах (кВ)
- Представляет собой максимальное напряжение, появляющееся на клеммах УЗИП во время импульсных событий
- Типичные значения: 1,5 кВ, 2,0 кВ, 2,5 кВ для систем 230 В
- Должно быть ниже номинального импульсного выдерживаемого напряжения оборудования
Подход UL – VPR (Номинальное напряжение защиты):
- Измеряется в вольтах (В)
- Определяется как максимальное напряжение, измеренное во время стандартизированного испытания с формой сигнала 6 кВ/3 кА
- Общие номинальные значения: 330 В, 400 В, 600 В, 700 В для систем 120 В
- Более низкий VPR указывает на превосходную защиту чувствительной электроники
Преобразование между системами требует тщательного анализа. VPR UL 330 В примерно соответствует Up IEC 1,5 кВ для систем 120 В, но прямая эквивалентность затруднена из-за различных условий испытаний и методов измерения.
Требования к установке и координация системы
Подход IEC 61643 / GB 18802: Зоны защиты от молнии (LPZ)
Стандарты IEC интегрируются с более широкой структурой защиты от молний IEC 62305, определяя защиту на основе зон защиты от молний (Lightning Protection Zones):
- LPZ 0A: Подвержена прямым ударам молнии
- LPZ 0B: Защищена от прямых ударов, но подвержена воздействию частичного тока молнии
- LPZ 1: Защищена от прямых ударов, ограниченный импульсный ток
- LPZ 2+: Дополнительно защищенные зоны с прогрессивно меньшим воздействием импульсных перенапряжений
Установка УЗИП в соответствии с LPZ:
- УЗИП класса I: Устанавливается на границе LPZ 0-1 (ввод электропитания с внешней молниезащитой)
- УЗИП класса II: Устанавливается на границе LPZ 1-2 (распределительные щиты)
- УЗИП класса III: Устанавливается в LPZ 2+ (рядом с чувствительным оборудованием)
Координация энергии требует, чтобы Up1 < Up2 < Up3, а время отклика отличалось на ≥10 мкс в соответствии с принципами координации IEC 61643-12. Минимальное расстояние между кабелями 10 метров или развязывающие дроссели (≥15 мкГн) обеспечивают надлежащую координацию.
Подход UL 1449: Классификация на основе местоположения
UL 1449 определяет типы УЗИП по месту установки в системе распределения электроэнергии:
Установка УЗИП типа 1:
- Между вторичной обмоткой сервисного трансформатора и линейной стороной главного сервисного устройства защиты от перегрузки по току
- Со стороны нагрузки основного сервисного оборудования (включая корпуса розеток счетчиков)
- Может быть установлен без внешнего устройства защиты от перегрузки по току
- Минимальный размер проводника: медный провод #6 AWG, максимальная длина 18 дюймов
Установка УЗИП типа 2:
- Со стороны нагрузки главного сервисного устройства защиты от перегрузки по току
- В распределительных щитах и подпанелях
- Минимальная длина проводника 10 метров (30 футов) от сервисной панели, если иное не оговорено
- Требует координации с вышестоящей защитой от перегрузки по току
Установка УЗИП типа 3:
- Защита в точке использования рядом с чувствительным оборудованием
- Включает в себя сетевые фильтры и УЗИП розеточного типа
- Минимум 10 метров от УЗИП типа 2 или панели
Подход UL подчеркивает физическое местоположение и координацию с устройствами защиты от перегрузки по току, в то время как IEC фокусируется на координации энергии между ступенями защиты.

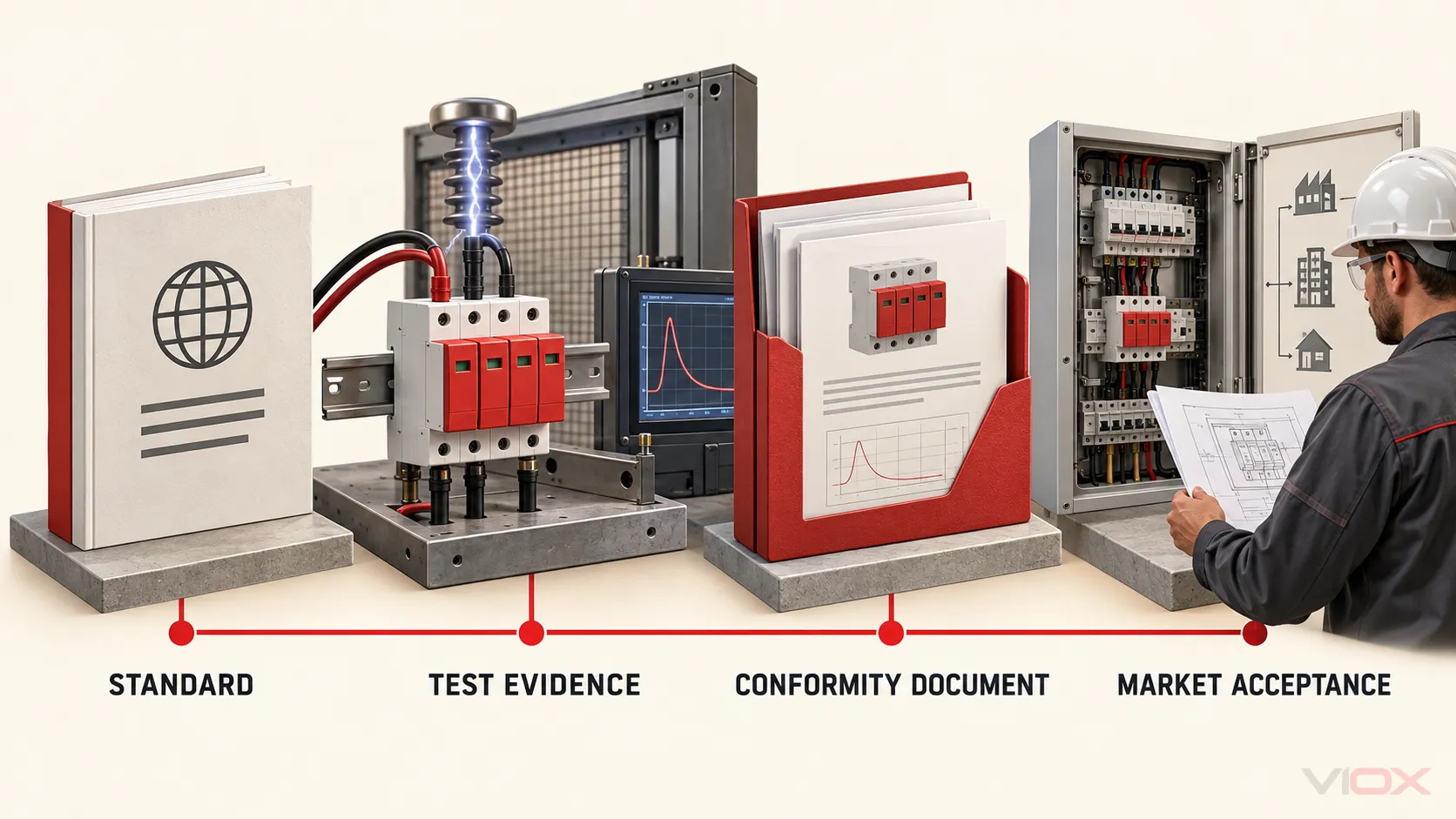

Сертификация и пути взаимного признания
Схема CB: Международное взаимное признание
Схема CB IECEE (Схема органов по сертификации) представляет собой наиболее значимый путь для международного взаимного признания устройств защиты от импульсных перенапряжений. Схема CB, управляемая Международной электротехнической комиссией, позволяет производителям получать протоколы испытаний и сертификаты, принимаемые более чем в 50 странах.
Как работает схема CB:
- Производитель выбирает испытательную лабораторию CB (CBTL), признанную IEC
- Продукт проходит испытания в соответствии со стандартами IEC 61643
- CBTL выдает сертификат CB Test Certificate и отчет CB Test Report
- Национальные органы по сертификации (NCB) в странах-членах принимают документацию CB
- Производитель подает заявку на национальную сертификацию с использованием сертификата CB (требуется сокращенное тестирование)
Преимущества сертификации CB:
- Единый тест на соответствие стандартам IEC, принимаемый на нескольких рынках
- Значительное снижение затрат (избежание избыточного тестирования)
- Более быстрое время выхода на рынок для глобального распространения
- Взаимное признание между участвующими странами
Ключевое ограничение: Схема CB не включает Соединенные Штаты или Канаду. Сертификация UL 1449 требует отдельного тестирования даже при наличии действующего сертификата CB.
Стратегии двойной сертификации
Ведущие производители стремятся получить несколько сертификатов для доступа к глобальным рынкам:
Общие комбинации сертификации:
| Целевые рынки | Необходимые сертификаты | Стандарты тестирования |
|---|---|---|
| Европа, Азия, Ближний Восток | Маркировка CE, сертификат CB | IEC 61643-11, EN 61643-11 |
| Северная Америка | UL Listed, CSA | UL 1449 5th Ed, CSA C22.2 |
| Китай | Маркировка CCC | GB 18802.11 |
| Глобальный (комплексный) | CB + UL + CCC | IEC 61643 + UL 1449 + GB 18802 |
| Австралия/Новая Зеландия | Знак RCM | AS/NZS 61643 (на основе IEC) |
Эффективность тестирования: Хотя сертификация CB не устраняет требования к тестированию UL, производители могут использовать данные испытаний IEC для обоснования процедур тестирования UL, что потенциально сокращает общее время и затраты на тестирование. Некоторые результаты испытаний (например, определение характеристик компонентов) могут быть повторно использованы в различных стандартах.

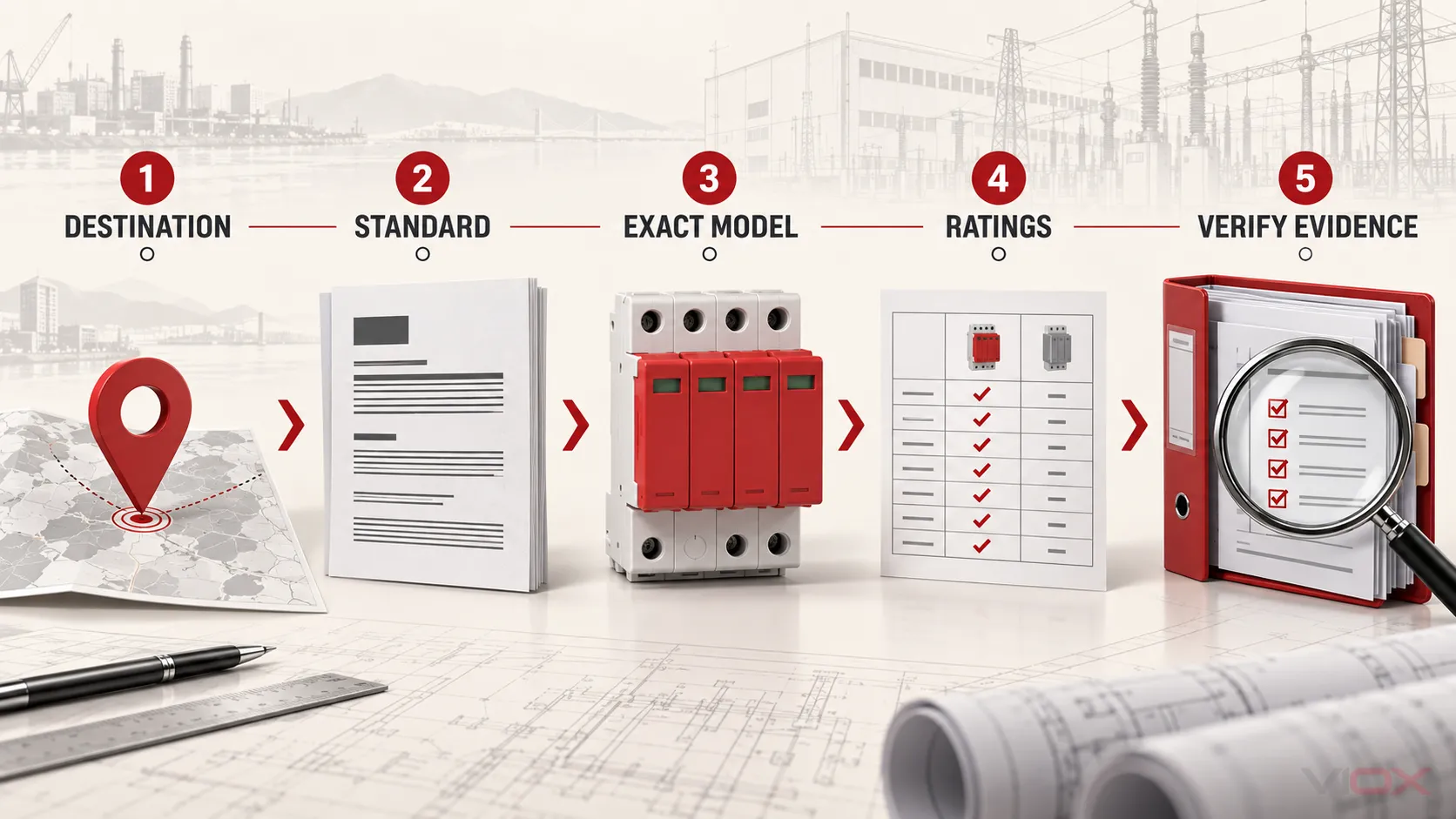

Практические последствия для закупок
При спецификации УЗИП для международных проектов инженерам следует учитывать:
Для рынков IEC/GB:
- Проверьте сертификат CB или одобрение местного NCB
- Подтвердите соответствие IEC 61643-11 или GB 18802.11
- Проверьте сертификацию TÜV, DEKRA или эквивалентной сторонней организации
- Проверьте интеграцию с системой молниезащиты IEC 62305
Для североамериканских рынков:
- Требуйте знак соответствия UL 1449 (а не просто “компонент, признанный UL”)
- Убедитесь, что номинал SCCR соответствует требованиям по току короткого замыкания системы
- Подтвердите соответствие статье 285 NEC
- Проверьте наличие дополнительного списка фильтров электромагнитных/радиочастотных помех UL 1283
Для глобальных проектов:
- Укажите устройства с несколькими сертификатами (CB + UL + CCC)
- Убедитесь, что производитель поддерживает действующие сертификаты (ежегодные аудиты)
- Запросите документацию по сертификации перед закупкой
- Учитывайте региональные различия в напряжении и частоте (120 В/60 Гц против 230 В/50 Гц)
Параметры производительности: подробное сравнение
Пропускная способность по току
| Параметр | IEC 61643 | UL 1449 | GB 18802 | Значение |
|---|---|---|---|---|
| Номинальный ток разряда (В) | 5, 10, 20, 40 кА (8/20 мкс) | 3, 5, 10, 20 кА (8/20 мкс) | Идентично IEC | Стандартный испытательный ток, который УЗИП может выдерживать многократно |
| Импульсный ток (Iimp) | 12,5, 25, 50, 100 кА (10/350 мкс) | Явно не определено (Тип 1 протестирован до 10/350 мкс) | Идентично IEC | Пиковая способность по току молнии |
| Максимальный ток разряда (Imax) | Обычно 2× In | Обычно 2× In | Идентично IEC | Максимальный ток перенапряжения при однократном событии |
| Номинальный ток короткого замыкания (SCCR) | Не основной параметр | 5, 10, 25, 50, 100, 200 кА | Не основной параметр | Максимальный ток короткого замыкания, который УЗИП может выдержать без внешнего OCPD |
Важное различие: Требование SCCR UL 1449 является уникальным и критически важным для североамериканских установок. УЗИП с недостаточным SCCR может выйти из строя с катастрофическими последствиями во время короткого замыкания, что может привести к пожару или повреждению оборудования. Стандарты IEC предполагают координацию с внешними устройствами защиты от перегрузки по току.
Номинальные значения напряжения и совместимость с системой
| Напряжение системы | IEC 61643 Uc (MCOV) | UL 1449 MCOV | GB 18802 Uc | Приложение |
|---|---|---|---|---|
| 120 В (L-N) | 150 В переменного тока | 150 В переменного тока | 150 В переменного тока | Североамериканская однофазная сеть |
| 230 В (L-N) | 275 В AC | 320 В переменного тока | 275 В AC | Европейская/азиатская однофазная сеть |
| 277 В (L-N) | 320 В переменного тока | 320 В переменного тока | 320 В переменного тока | Североамериканская коммерческая сеть |
| 400 В (L-L) | 440 В AC | 480V AC | 440 В AC | Трехфазные системы |
Uc (MCOV) – Максимальное длительное рабочее напряжение: Максимальное среднеквадратичное напряжение, которое может непрерывно подаваться на УЗИП, не вызывая деградации. В соответствии с требованиями GB 18873, Uc должно быть не менее 1,15× напряжения системы, чтобы избежать ложных срабатываний.
Время отклика и проходное напряжение
Сравнение времени отклика:
- УЗИП на основе MOV: <25 наносекунд (все стандарты)
- УЗИП на основе GDT: <100 наносекунд (IEC/GB), варьируется (UL)
- Гибридные УЗИП: <25 наносекунд начальный отклик (MOV), GDT обеспечивает резервное копирование
Проходное напряжение (остаточное напряжение):
- IEC/GB: Измеряется как Up во время испытания In (например, 1,5 кВ для системы 230 В)
- UL: Измеряется как VPR во время испытания 6 кВ/3 кА (например, 330 В для системы 120 В)
- Более низкие значения указывают на лучшую защиту чувствительной электроники
Разница в методах измерения затрудняет прямое сравнение. Как правило, UL VPR 330 В обеспечивает эквивалентную защиту IEC Up 1,5 кВ с учетом разницы в напряжении системы.
Региональные соображения и доступ к рынку
Европейский Союз: маркировка CE и стандарты EN
Европейские рынки требуют маркировки CE, которая указывает на соответствие директивам ЕС, включая Директиву по низковольтному оборудованию (LVD) и Директиву по электромагнитной совместимости (EMC). УЗИП должны соответствовать EN 61643-11 (идентичен IEC 61643-11) и часто EN 62305 для систем молниезащиты.
Ключевые требования:
- Стороннее тестирование уполномоченным органом (для определенных применений)
- Файл технической документации, демонстрирующий соответствие
- Декларация соответствия
- Маркировка CE на продукте и упаковке
Китай: сертификация CCC
Знак обязательной сертификации Китая (CCC) является обязательным для УЗИП, продаваемых на китайском рынке. Испытания должны проводиться в китайских лабораториях в соответствии со стандартами GB 18802.
Процесс CCC:
- Подача заявки в назначенный орган по сертификации
- Типовые испытания в лаборатории, одобренной CQC
- Инспекция завода и аудит системы качества
- Ежегодные надзорные аудиты для поддержания сертификации
Хронология: 3-6 месяцев для первоначальной сертификации, требуются постоянные ежегодные аудиты.
Северная Америка: список UL и соответствие NEC
Внесение в список UL 1449 фактически является обязательным из-за требований статьи 285 NEC и местных электротехнических норм. Кроме того, многие страховые компании и управляющие объектами указывают оборудование, внесенное в список UL.
Процесс внесения в список UL:
- Отправка образцов продукции в испытательный центр UL
- Полное тестирование в соответствии с UL 1449 5-е издание
- Инспекция завода и аудит качества
- Ежеквартальные последующие проверки
- Ежегодный обзор файлов и потенциальное повторное тестирование
Постоянное соответствие: UL проводит необъявленные инспекции заводов и закупает образцы из каналов сбыта для проверки. Несоответствие может привести к приостановке или отмене листинга.
Практическое руководство по выбору: соответствие стандартов приложениям
Промышленные объекты
Рекомендуемый подход:
- Ввод в эксплуатацию: IEC Class I / UL Type 1 / GB Class I (Iimp ≥ 50kA)
- Распределительные щиты: IEC Class II / UL Type 2 / GB Class II (In ≥ 20kA)
- Чувствительное оборудование: IEC Class III / UL Type 3 / GB Class III (VPR ≤ 330V или Up ≤ 1,5kV)
Соответствие нескольким стандартам: Для многонациональных объектов укажите УЗИП с двойной сертификацией IEC/UL, чтобы обеспечить согласованную философию защиты на всех глобальных площадках при соблюдении местных нормативных требований.
Солнечные фотоэлектрические системы
Солнечные установки требуют специализированных УЗИП, соответствующих IEC 61643-31 (сторона постоянного тока) и IEC 61643-11 (сторона переменного тока) или UL 1449 со специальной оценкой для фотоэлектрических систем.
Критические соображения:
- Номинальное напряжение постоянного тока до 1500 В
- Защита от обратной полярности
- Совместимость с обнаружением замыкания на землю
- Снижение номинальных характеристик по температуре для наружных установок
VIOX предлагает комплексные решения для УЗИП для солнечных батарей, сертифицированные как по IEC 61643-31, так и по UL 1449 для глобальных фотоэлектрических проектов. Посетите viox.com/spd для получения подробных спецификаций.
Центры обработки данных и ИТ-инфраструктура
Приоритет: Минимально возможное проходное напряжение для защиты чувствительной электроники
Технические характеристики:
- UL VPR ≤ 330 В или IEC Up ≤ 1,5 кВ
- Быстрое время отклика (<25 нс)
- Скоординированная многоступенчатая защита
- Возможность удаленного мониторинга
- Соответствие стандартам центров обработки данных ANSI/TIA-942
Жилые приложения
Минимальная защита:
- УЗИП для всего дома: IEC Class II / UL Type 2 на главной панели (In ≥ 10kA)
- Точка использования: Сетевые фильтры UL Type 3 для чувствительной электроники (VPR ≤ 400 В)
Улучшенная защита (зоны высокого риска):
- Добавьте IEC Class I / UL Type 1 на вводе в эксплуатацию, если здание имеет внешнюю систему молниезащиты
- Координация с устройствами RCCB/GFCI (тип B для фотоэлектрических систем)
Распространенные ошибки спецификации и способы их избежать

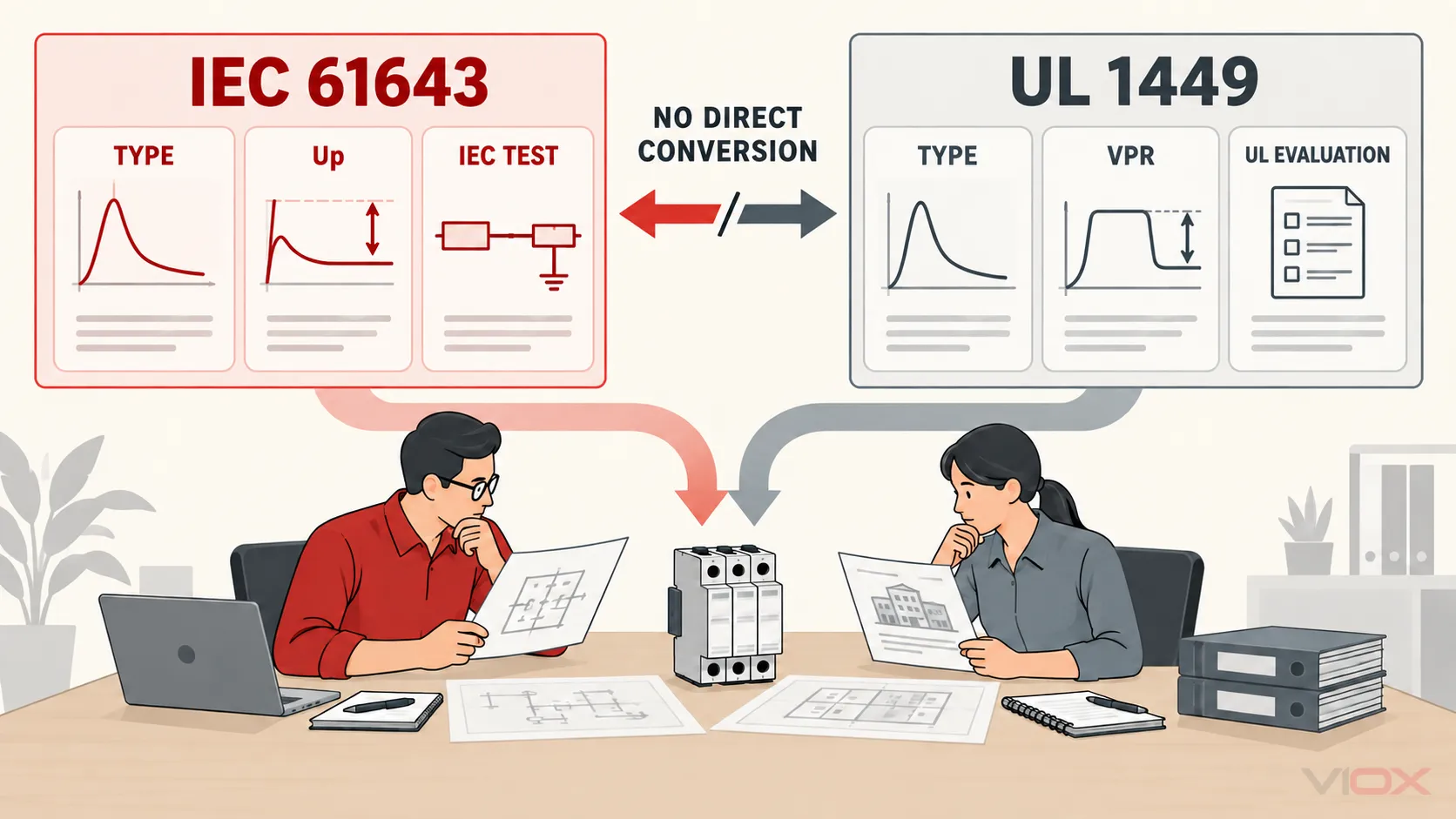

Ошибка 1: Предположение, что классификации IEC и UL эквивалентны
Проблема: Указание “УЗИП типа 2” без уточнения стандарта может привести к получению устройства IEC Class II, когда предполагался UL Type 2, или наоборот.
Решение: Всегда указывайте как стандарт, так и классификацию: “УЗИП, соответствующий требованиям IEC 61643-11 Class II” или “УЗИП, внесенный в список UL 1449 Type 2”.”
Ошибка 2: Игнорирование требований SCCR в Северной Америке
Проблема: Выбор УЗИП, основанный исключительно на номинальном токе перенапряжения (In) без проверки SCCR, может привести к катастрофическому отказу во время короткого замыкания.
Решение: Рассчитайте ток короткого замыкания системы и укажите SCCR ≥ доступному току короткого замыкания. Для большинства коммерческих установок минимальное значение SCCR ≥ 65 кА; для промышленных объектов может потребоваться 100-200 кА.
Ошибка 3: Недостаточная координация между ступенями защиты
Проблема: Установка нескольких УЗИП без надлежащей энергетической координации может привести к одновременной работе, снижению эффективности или преждевременному выходу из строя.
Решение:
- Соблюдайте минимальное расстояние между ступенями УЗИП 10 метров кабеля
- Используйте развязывающие индукторы (≥15 мкГн), если физическое разделение невозможно
- Убедитесь в иерархии Up1 < Up2 < Up3
- Обеспечьте разницу во времени отклика ≥10 мкс согласно IEC 61643-12
Ошибка 4: Пренебрежение различиями в системах напряжения
Проблема: Указание УЗИП, рассчитанных на 230 В, для систем 120 В (или наоборот) приводит либо к неадекватной защите, либо к ложному отключению.
Решение: Всегда проверяйте напряжение системы и указывайте соответствующее Uc (MCOV):
- Системы 120 В: Uc ≥ 150 В
- Системы 230 В: Uc ≥ 275 В
- Системы 277 В: Uc ≥ 320 В
Будущие тенденции: Гармонизация и интеллектуальные УЗИП
IEC 61643-01:2024: Движение к глобальному согласованию
Новый стандарт IEC 61643-01:2024 представляет собой значительный шаг на пути к глобальной гармонизации. Ключевые улучшения включают в себя:
- Расширенная область применения, охватывающая все типы УЗИП
- Улучшенные технические требования к характеристикам защиты
- Улучшенные руководства по координации
- Лучшее согласование с системой молниезащиты IEC 62305
Эта эволюция предполагает постепенное сближение между IEC и региональными стандартами, хотя полная гармонизация остается делом нескольких лет.
Интеллектуальные УЗИП и удаленный мониторинг
Современные УЗИП все чаще включают в себя интеллектуальные функции:
- Регистрация событий перенапряжения в режиме реального времени
- Мониторинг деградации и предупреждения о профилактическом обслуживании
- Удаленная индикация состояния через системы управления зданием
- IoT-подключение для облачного мониторинга
Эти функции становятся стандартизированными в рамках IEC, UL и GB, что облегчает создание глобальных продуктовых платформ с региональными вариациями сертификации.
Основные выводы
- IEC 61643 обеспечивает глобальную основу , принятую более чем в 80 странах через схему CB, с акцентом на энергетическую координацию и зоны молниезащиты.
- UL 1449 является обязательным для североамериканских рынков, с уникальными требованиями, включая рейтинги SCCR и классификацию на основе местоположения, которые принципиально отличаются от подхода IEC.
- GB 18802 тесно гармонизирован с IEC 61643, что позволяет относительно легко адаптировать продукты, сертифицированные в Китае, для международных рынков с сертификацией CB.
- Схема CB обеспечивает взаимное признание в более чем 50 странах, но НЕ включает США/Канаду, что требует отдельного тестирования UL для доступа к североамериканскому рынку.
- Параметры защиты от перенапряжения значительно различаются: IEC/GB используют Up (кВ), а UL использует VPR (В), измеренные в различных условиях испытаний, что затрудняет прямое сравнение.
- Стратегии двойной или тройной сертификации (IEC + UL + GB) обеспечивают максимальный доступ к рынку, но требуют значительных инвестиций в тестирование и постоянного поддержания соответствия.
- Требования к координации системы различаются: IEC подчеркивает энергетическую координацию с конкретной иерархией Up и различиями во времени отклика; UL фокусируется на физическом местоположении и координации с защитой от перегрузки по току.
- SCCR имеет решающее значение для соответствия требованиям UL , но не является основным параметром в стандартах IEC/GB — это различие может привести к ошибкам спецификации в международных проектах.
- Региональные различия в напряжении (120 В/60 Гц против 230 В/50 Гц) требуют тщательного выбора MCOV; GB 18873 требует Uc ≥ 1,15 × напряжение системы.
- Будущая гармонизация прогрессирует с IEC 61643-01:2024, но полное глобальное согласование остается отдаленным — инженеры должны понимать все три стандарта для международной работы.
Часто задаваемые вопросы (FAQ)
В: Могу ли я использовать УЗИП, сертифицированный по IEC, в североамериканской установке?
О: Нет. Статья 285 NEC требует, чтобы УЗИП были внесены в список UL 1449. Даже если УЗИП соответствует техническим требованиям IEC 61643, он не может быть законно установлен без сертификации UL. Схема CB не обеспечивает взаимного признания с UL.
В: В чем разница между UL Listed и UL Recognized для УЗИП?
О: УЗИП, внесенные в список UL (Тип 1, 2, 3), представляют собой полные, автономные устройства, одобренные для конкретных установок. Компоненты, признанные UL (Тип 4, 5), представляют собой неполные сборки, требующие интеграции в конечное изделие, внесенное в список. Всегда указывайте “UL Listed” для УЗИП, устанавливаемых в полевых условиях.
В: Как мне преобразовать значения IEC Up и UL VPR?
О: Прямое преобразование невозможно из-за различных условий испытаний. В качестве приблизительного ориентира для систем 120 В: VPR 330 В ≈ Up 1,5 кВ; VPR 400 В ≈ Up 1,8 кВ. Для систем 230 В: VPR 600 В ≈ Up 2,0 кВ. Всегда проверяйте, соответствуют ли оба параметра требованиям защиты оборудования.
В: Нужны ли мне разные УЗИП для систем 50 Гц и 60 Гц?
О: Большинство современных УЗИП рассчитаны на работу как с частотой 50 Гц, так и с частотой 60 Гц. Однако всегда проверяйте, указаны ли обе частоты на паспортной табличке. Основное внимание следует уделять номинальному напряжению (Uc/MCOV), а не частоте.
В: Какие сертификаты имеет VIOX для устройств защиты от перенапряжений?
О: Устройства защиты от импульсных перенапряжений VIOX сертифицированы на соответствие многочисленным международным стандартам, включая IEC 61643-11, UL 1449 5th Edition, GB 18802, и имеют сертификаты CB для доступа к глобальному рынку. Наша продукция проходит строгие испытания в лабораториях TÜV, UL и CQC для обеспечения соответствия требованиям на всех основных рынках. Посетите viox.com/spd для получения информации о конкретных сертификатах продукции.
В: Как часто следует тестировать или заменять УЗИП?
О: Руководства IEC 62305 и UL рекомендуют ежегодно проводить визуальный осмотр и проверку индикаторов состояния. УЗИП следует немедленно заменять после серьезного события перенапряжения (указывается тепловым отключением или изменением индикатора состояния) или после 10 лет эксплуатации даже без видимой деградации. Современные УЗИП со счетчиками импульсов перенапряжения позволяют принимать решения о замене на основе данных.
Заключение: Навигация по глобальным стандартам защиты от перенапряжений
Понимание различий между IEC 61643, UL 1449 и GB 18802 имеет важное значение для инженеров, определяющих защиту от перенапряжений в современной глобализированной электрической инфраструктуре. Хотя эти стандарты разделяют общие цели — защиту оборудования и персонала от переходных перенапряжений — их различные подходы к классификации, тестированию и сертификации создают реальные проблемы для международных проектов.
Ключ к успешной спецификации заключается в признании того, что это не просто разные названия для одних и тех же требований. Классификация IEC, основанная на энергии, подход UL, основанный на местоположении, и гармонизированная с IEC структура GB отражают различные нормативные философии и потребности рынка. Инженеры должны тщательно сопоставлять выбор стандарта с местоположением проекта, понимать пути сертификации через схему CB и национальные органы, а также избегать распространенных ошибок спецификации, которые могут привести к несоответствующей или неадекватной защите.
Являясь ведущим B2B производителем электрооборудования, компания VIOX поддерживает всестороннюю сертификацию по стандартам IEC, UL и GB, что обеспечивает беспрепятственное развертывание решений по защите от импульсных перенапряжений на любом мировом рынке. Наша команда инженеров понимает нюансы международных стандартов и может предоставить рекомендации по оптимальному выбору УЗИП для вашего конкретного применения.
Готовы определить параметры защиты от импульсных перенапряжений для вашего следующего проекта? Свяжитесь с технической поддержкой VIOX или посетите viox.com/spd чтобы ознакомиться с полным ассортиментом наших устройств защиты от импульсных перенапряжений, сертифицированных по мировым стандартам. Наши инженеры по применению готовы помочь с интерпретацией стандартов, выбором продукции и координацией системы, чтобы гарантировать, что ваша установка соответствует всем применимым требованиям, где бы в мире ни находился ваш проект.
Читать далее
- Что такое устройство защиты от импульсных перенапряжений
- Устройство защиты от импульсных перенапряжений Тип 1 vs Тип 2 vs Тип 3
- TVSS против УЗИП: руководство по стандартам UL 1449
- Полное руководство по покупке УЗИП для дистрибьюторов
- Как выбрать правильный SPD для вашей системы солнечной энергии
- Требования к установке УЗИП: соответствие нормам и стандартам безопасности
- Где устанавливать УЗИП: руководство по электрическим панелям
