A переключатель питания генератора подключает нагрузку либо к обычному источнику электросети, либо к генератору, предотвращая при этом небезопасное соединение двух источников. Для большинства проектов первое решение очевидно: портативный генератор обычно использует одобренную схему ручного переключения, в то время как стационарный резервный генератор обычно использует автоматический переключатель питания (ATS). Правильный выбор оборудования по-прежнему зависит от резервируемых цепей, напряжения и фазности системы, способа обработки нейтрали, номинальных значений тока и токов короткого замыкания, а также систем управления генератором.
Правило выбора: выберите архитектуру переключения до выбора номинального тока. Начните с типа генератора и объема нагрузки; затем проверьте электрические номиналы, конфигурацию нейтрали, метод переключения, совместимость систем управления и региональную сертификацию.

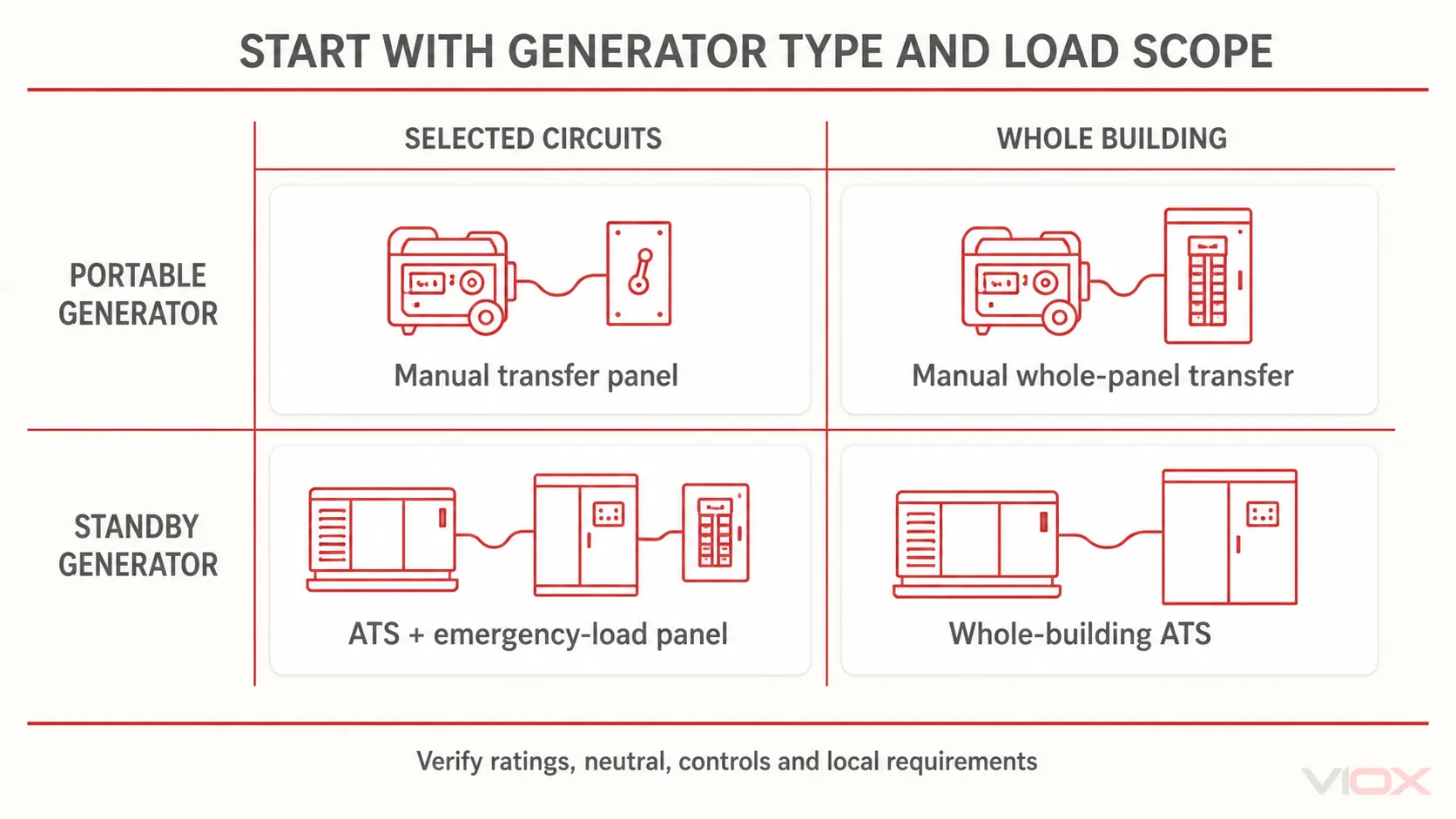

Быстрый выбор: какая архитектура переключения генератора подходит?
| Генератор и объем нагрузки | Типовая архитектура переключения | Что подлежит проверке |
|---|---|---|
| Портативный генератор, выбранные цепи | Панель ручного переключения или сертифицированный/одобренный ручной переключатель с совместимым вводом | Разъем генератора, номинальные параметры кабеля/ввода, расчетная нагрузка, схема подключения нейтрали, механическая блокировка |
| Портативный генератор, доступ к главному распределительному щиту | Устройство ручного переключения для всей панели или одобренная архитектура блокировки панели | Конфигурация системы электроснабжения, выходная мощность генератора, управление нагрузкой, совместимость панели, соответствие местным нормам |
| Резервный генератор, выбранные цепи | АВР, питающий панель аварийной нагрузки | Контакты запуска генератора, задержки переключения, расчетная нагрузка, координация защитных устройств |
| Резервный генератор, все здание | ATS для всего здания, иногда оборудование ввода питания | Рабочий ток, мощность генератора, сброс нагрузки, ток короткого замыкания, заземление и схема нейтрали |
| Промышленный трехфазный генератор | Трехфазный ATS или оборудование переключения нагрузки (TSE) | Напряжение, частота, чередование фаз, конфигурация 3P/4P, категория применения, WCR/SCCR, элементы управления |
Это отправные точки архитектуры, а не замена инструкциям по эксплуатации генератора, переключателя нагрузки и монтажу. Квалифицированный проектировщик или монтажник должен проверить всю систему на соответствие местным нормативным требованиям.
Почему выбор переключателя нагрузки — это системное решение
Переключатель резервного питания от генератора выполняет две взаимосвязанные функции:
- Он выбирает, какой источник будет питать подключенную нагрузку.
- Он предотвращает непреднамеренное соединение или обратную подачу питания между основным источником и генератором.
Эта вторая функция является критически важной. Портативный генератор, подключенный через самодельный кабель или несертифицированную панель, может подать напряжение на проводники, которые должны быть изолированы. Надлежащая схема переключения использует механическую или электрическую блокировку коммутационных аппаратов, чтобы пути основного и альтернативного источников не могли быть замкнуты одновременно, если только оборудование специально не спроектировано и не настроено для работы с переключением без разрыва цепи (closed-transition).
Переключатель резервного питания не увеличивает мощность генератора. Он также не обязательно обеспечивает защиту от перегрузки по току, синхронизацию источников, сброс нагрузки, отключение питания или управление генератором, если эти функции прямо не предусмотрены в оборудовании. Поэтому в спецификации должен быть описан весь путь:
Источник электросети -> переключающее оборудование -> резервируемое распределение -> подключенные нагрузки
Подключение генератора, защитные устройства, схема заземления и цепи управления располагаются вокруг этого пути и должны быть согласованы с ним.
Шаг 1: Начните с портативного или резервного источника питания
Портативный генератор: ручное переключение обычно является практической отправной точкой
Портативный генератор устанавливается на место и запускается оператором. Поэтому его оборудование для переключения обычно является ручным. Бытовые изделия могут сочетать механизм ручного переключения с выбранными ответвленными цепями или обеспечивать доступ к более крупной панели, требуя при этом от оператора отключения части нагрузки.
Не стоит полагать, что каждый портативный генератор работает с любым ручным переключателем. Уточните:
- напряжение, фазность, частоту и максимальную непрерывную выходную мощность генератора;
- конфигурацию розетки и необходимость наличия совместимого входного разъема питания;
- является ли нейтраль генератора глухозаземленной или изолированной;
- совместимость с GFCI, где это применимо;
- совместимость с переключателем или панелью.;
- какие нагрузки можно запитать, не превышая мощность генератора.
Руководство по ручному переключению Generac, например, гласит, что оборудование для ручного переключения предотвращает обратную подачу питания и позволяет осуществлять поэтапное управление нагрузкой, однако также отмечает, что совместимость зависит от модели. Это полезный пример необходимых проверок, а не универсальное правило для продукции.
Резервный генератор: автоматическое управление обычно является частью системы
Стационарно установленный резервный генератор обычно работает в паре с АВР. Контроллер отслеживает основной источник питания, инициирует запуск генератора после подтвержденного сбоя питания, ожидает, пока напряжение и частота генератора не достигнут допустимых значений, переключает нагрузку, а затем выполняет обратное переключение после восстановления электроснабжения от сети. Также могут присутствовать функции охлаждения и повторной попытки запуска.
АВР и генератор должны иметь совместимый интерфейс управления. Переключатель с подходящими силовыми контактами может оказаться непригодным к использованию, если его сигнал запуска, напряжение управления, метод контроля или функции тайминга не соответствуют контроллеру генератора.
Для более детального сравнения систем, зависящих от оператора, и автоматических систем см. Ручной переключатель нагрузки против автоматического ввода резерва. О последовательности автоматической работы см. Как работает автоматический переключатель.
Шаг 2: Определите, какие нагрузки будут получать питание от генератора
Резервирование отдельных цепей
Панель аварийной нагрузки содержит только те цепи, которые должны работать от генератора. Такую архитектуру зачастую проще удерживать в пределах мощности генератора, поскольку второстепенные нагрузки остаются вне резервируемой секции.
Типовые выбранные нагрузки могут включать системы управления, освещение, холодильное оборудование, средства связи, насосы или другие важные цепи, определенные проектом. Фактический перечень должен составляться на основе приоритетности работы и измеренной или расчетной потребности, а не на основе общего контрольного списка приборов.
Переключение всей системы здания или всей панели
Устройство переключения для всего здания делает главную распределительную систему доступной для генератора, но это не нет означает, что генератор может питать все нагрузки одновременно. Подключение портативного генератора на 30 A или 50 A может сосуществовать с системой переключения питания от сети на 200 A, поскольку эти значения описывают разные части системы. Оператор или автоматическая система управления нагрузкой должны поддерживать потребляемую мощность генератора в пределах его возможностей.
Это различие позволяет избежать двух распространенных ошибок:
- выбор мощности генератора только на основе номинала сетевого ввода;
- при условии, что переключатель ввода резерва для всего дома гарантирует одновременную работу всех домашних потребителей.
При наличии пуска двигателей, компрессоров, насосов, электрического отопления или других мощных нагрузок учитывайте их пусковые характеристики и поведение при ступенчатой нагрузке, а также потребление в установившемся режиме.

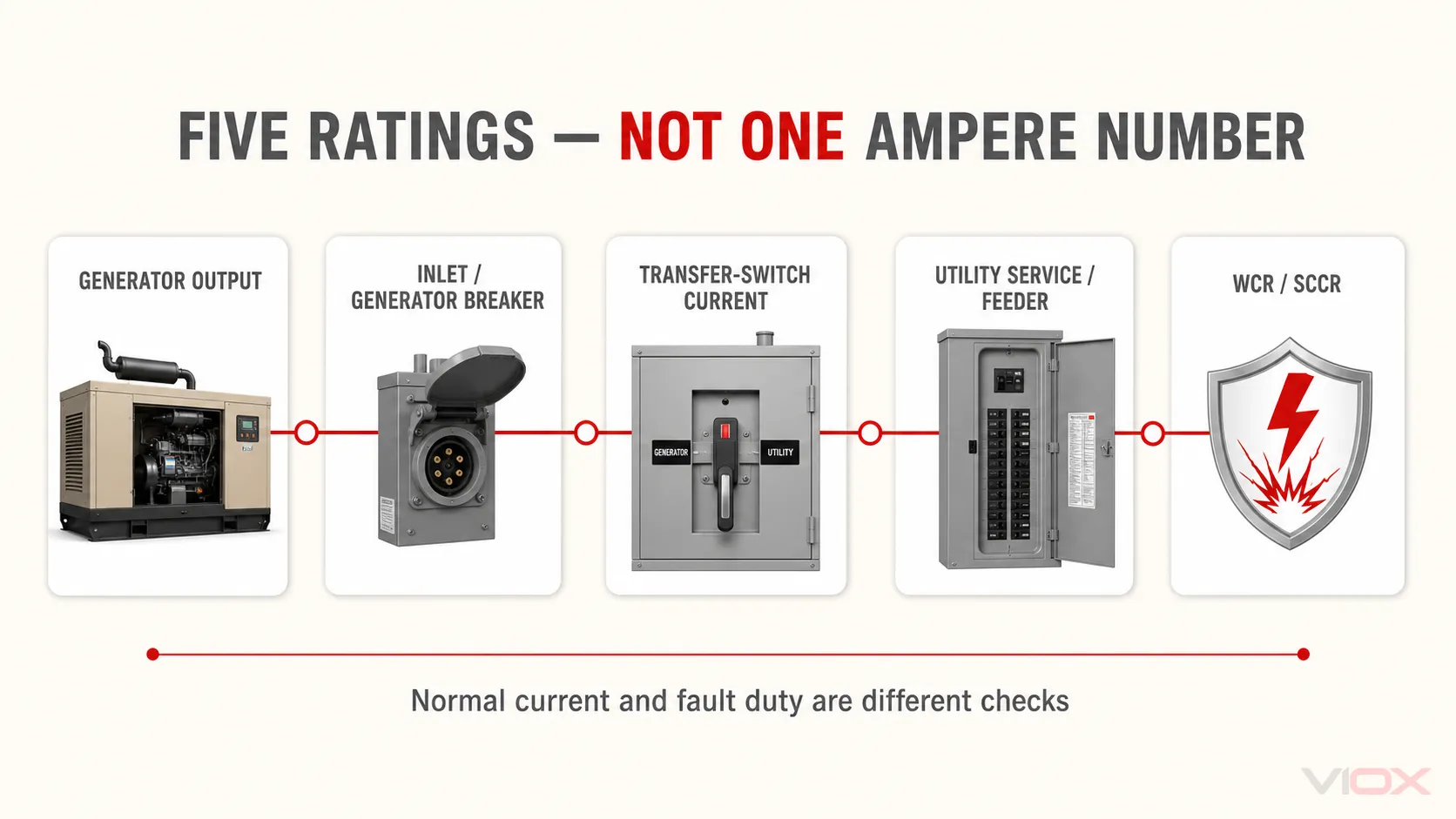

Шаг 3: Разделите пять номинальных характеристик, которые покупатели часто путают
Фраза “Мне нужен переключатель ввода резерва на 200 A” не является полной спецификацией. Могут иметь значение как минимум пять уровней номинальных характеристик.
| Уровень номинальной характеристики | Что описывает | Типовой проверочный вопрос |
|---|---|---|
| Номинальная выходная мощность генератора | Ток или мощность, доступные от альтернативного источника | Какую длительную и кратковременную нагрузку может обеспечить генератор при требуемом напряжении и частоте? |
| Номинал входа, вилки, шнура или автоматического выключателя генератора | Путь подключения для переносного генератора | Согласованы ли конфигурация разъема, номинал проводника и защитное устройство? |
| Длительный ток переключателя нагрузки | Ток, который коммутационное оборудование может проводить при указанных условиях эксплуатации | Покрывает ли он расчетную нагрузку и применимую категорию использования без использования вымышленных запасов? |
| Номинал электросети или питающей линии | Пропускная способность цепи нормального источника питания и связанного с ней распределения | Расположен ли переключатель на вводе электроснабжения или ниже по схеме, и какой ток должен выдерживать нормальный путь прохождения тока? |
| Номинальный ток короткого замыкания | Способность оборудования выдерживать и/или включаться на доступный ток короткого замыкания при заданной защите | Является ли указанный WCR или SCCR достаточным для доступного тока короткого замыкания и заданного вышестоящего защитного устройства? |
Длительный ток не то же самое, что мощность генератора
Выбирайте оборудование для переключения в соответствии с током, который оно должно проводить в месте установки, и условиями, указанными производителем. Затем выполните отдельный расчет нагрузки генератора. Не применяйте универсальный процентный запас без обоснования нормами, инструкциями производителя или проектной спецификацией.
Номинал по току короткого замыкания нельзя определить исходя из номинального тока в амперах
Переключатель на 100 A не автоматически подходит для любой фидерной линии на 100 A. Доступный ток короткого замыкания в точке установки может быть значительно выше тока нормальной нагрузки. В североамериканских системах переключатели могут иметь номиналы выдерживаемого и включаемого тока (WCR), которые зависят от конкретного вышестоящего устройства защиты от сверхтоков или от определенных условий кратковременного воздействия. В проектах по стандарту IEC аналогичным образом требуется, чтобы указанные номиналы TSE и координация защитных устройств соответствовали сборке и расчету токов короткого замыкания.
Для определения схемы защиты используйте специализированное Руководство по координации АВР и автоматических выключателей.
Шаг 4: Согласование напряжения, фазности, количества полюсов и схемы подключения нейтрали
Переключатель должен соответствовать характеристикам обоих источников и нагрузки:
- номинальное рабочее напряжение;
- частота AC;
- однофазная или трехфазная конфигурация;
- количество коммутируемых фазных проводников;
- остается ли нейтраль неразрывной или коммутируемой;
- метод заземления и уравнивания потенциалов.

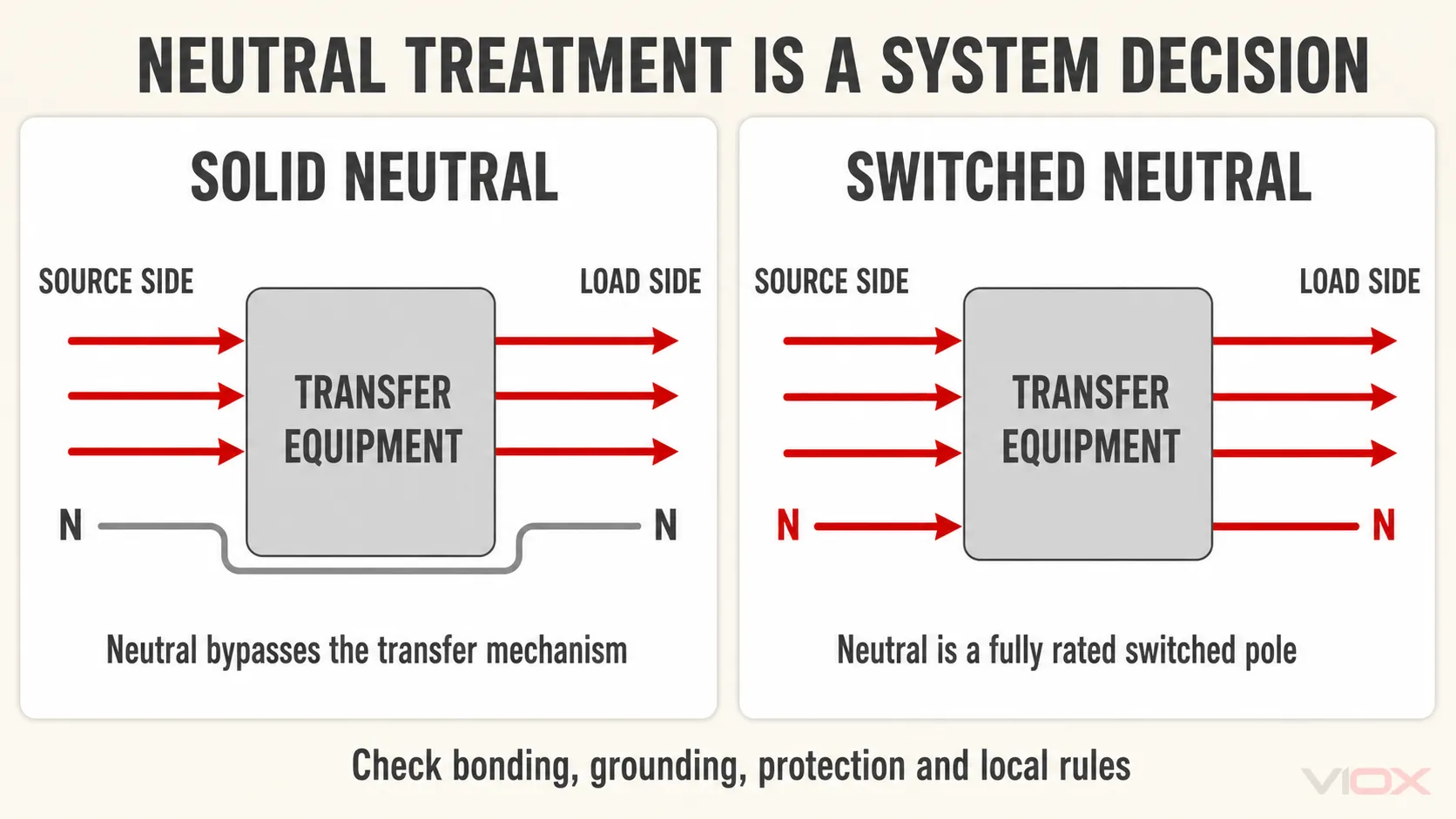

Количество полюсов — это не только вопрос количества фаз
В однофазной системе с двумя фазными проводниками и нейтралью могут использоваться два коммутируемых фазных проводника с неразрывной нейтралью или третий коммутируемый полюс для нейтрали. В трехфазной четырехпроводной системе могут использоваться три коммутируемые фазы с неразрывной нейтралью или четвертый полюс с полной номинальной нагрузкой.
Решение по нейтрали нельзя принимать исходя из принципа “одна фаза равно 2P” или “три фазы равно 4P”. Оно зависит от того, рассматривается ли генератор как отдельно созданная система, от наличия соединения нейтрали с землей на генераторе, метода заземления системы, защитных устройств и местных нормативных требований. Неправильная обработка нейтрали может привести к созданию параллельных путей протекания тока между нейтралью и землей или помехам в работе защиты от замыканий на землю.
Используйте инструкции к генератору и коммутационному оборудованию, а также рекомендации органа, обладающего юрисдикцией, или инженера проекта. Специализированная статья Однофазный или трехфазный АВР: 2P, 3P или 4P подробнее объясняет выбор количества полюсов.

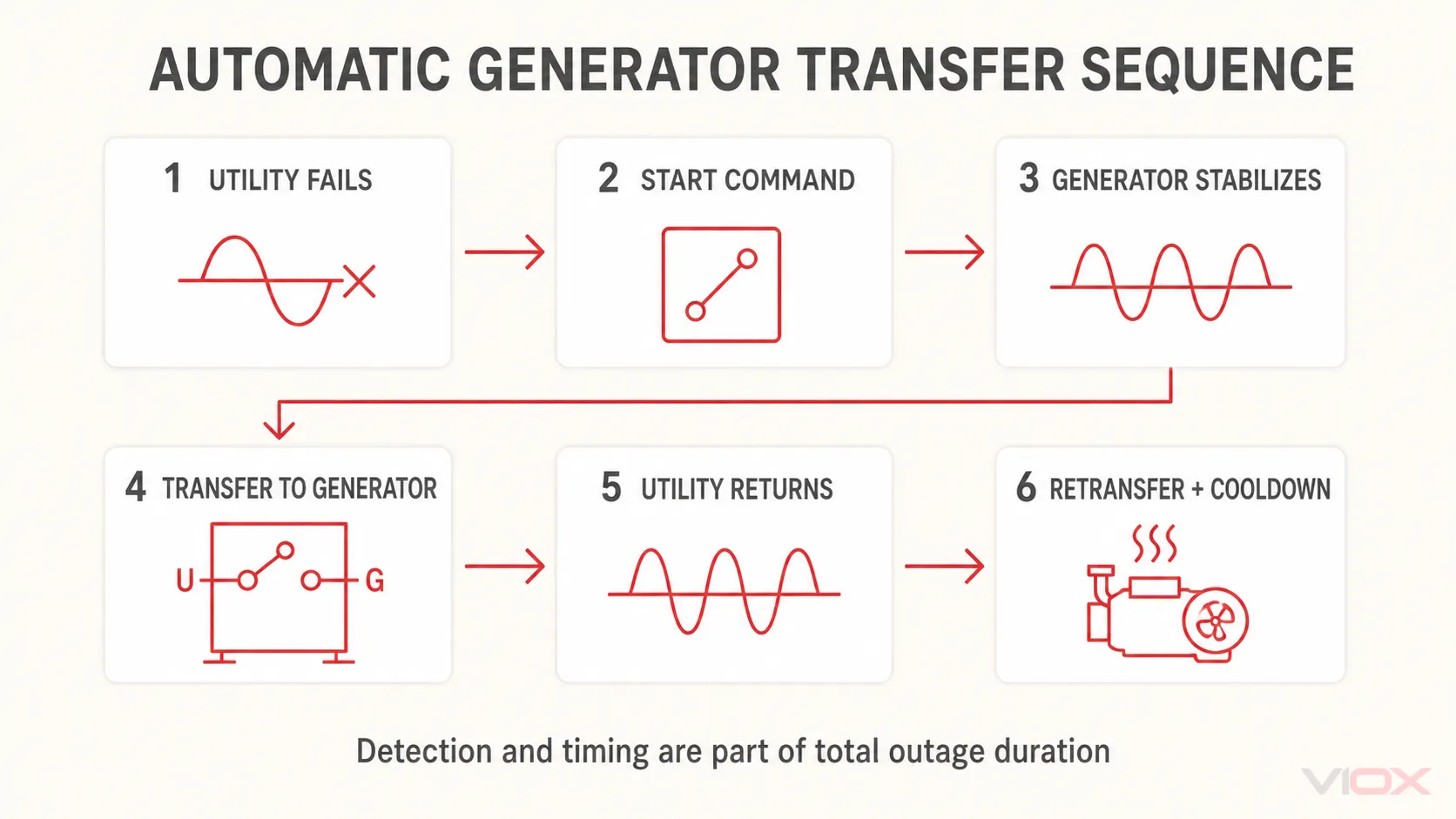

Шаг 5: Проверка логики запуска генератора и принятия источника питания
Автоматический ввод резерва требует большего, чем просто моторизованные силовые контакты. Проверьте всю цепь управления:
- Контроль нормального источника питания: пороговые значения напряжения и частоты, обрыв фазы, чередование фаз и регулируемые задержки там, где это необходимо.
- Команда на запуск генератора: «сухой» контакт или другой интерфейс, ожидаемый контроллером генератора.
- Принятие аварийного источника питания: АВР должен переключаться только после того, как параметры генератора стабилизируются и войдут в заданные пределы.
- Задержки переключения и обратного переключения: достаточные для предотвращения ложных срабатываний при соблюдении допустимого времени перерыва питания нагрузки.
- Охлаждение двигателя: продолжительная работа без нагрузки, если это требуется производителем генератора.
- Аварийная сигнализация и ручное управление: индикация, дистанционные контакты и функции безопасного тестирования, требуемые проектом.
Зафиксируйте в запросе предложений (RFQ) напряжение управления, функции клемм, тип контактов и логику сигналов. “Двухпроводной пуск” часто используется как сокращенное обозначение, однако поведение клемм все равно должно быть проверено по документации обоих производителей.
Шаг 6: Выберите метод перехода, не перегружая спецификацию избыточными требованиями
Для большинства применений генераторов, разрывной переход является обычной отправной точкой. Это переключение с разрывом цепи: нагрузка отключается от одного источника перед подключением к другому. Это предотвращает преднамеренное наложение источников, но нагрузка все равно испытывает интервал запуска и принятия нагрузки генератором, а также интервал переключения.
Переключение с замкнутым переходом кратковременно параллелит допустимые источники во время передачи. Это требует синхронизации источников, подходящих средств управления, оборудования, специально рассчитанного на такую операцию, и часто согласования или одобрения со стороны энергоснабжающей организации. Это не устраняет первоначальное отключение питания, пока запускается остановленный резервный генератор.
Переключение с задержкой и переключение в фазе учитывают особые требования к двигателям, остаточному напряжению или технологическим процессам. Указывайте их только после определения поведения нагрузки и условий источников. См. Открытый и закрытый переход АВР для специализированного сравнения.
Шаг 7: Проверка функции ввода питания и региональных стандартов
проекты IEC
IEC 60947-6-1:2026 covers low-voltage transfer switching equipment up to 1,000 V AC or 1,500 V DC. Its scope includes manually operated TSE (MTSE), remotely operated TSE (RTSE), automatic TSE (ATSE), bypass/isolation equipment, closed-transition ATSE, and other defined categories.
Укажите применимую категорию применения, номинальные рабочие характеристики и характеристики короткого замыкания, количество полюсов, последовательность переключения и условия окружающей среды. Соответствие требованиям относится к комплектному маркированному оборудованию переключения; комбинация несвязанных между собой выключателей, собранная на месте эксплуатации, не является автоматически эквивалентной типовому испытанному TSE.
Проекты в Северной Америке
UL Solutions определяет категории UL 1008 для автоматических и неавтоматических переключателей питания. Если переключатель питания используется в качестве вводного устройства, он должен быть специально предназначен для этой функции и применяться в соответствии с местными нормами электрической системы. Размещение в здании не делает автоматически каждый ATS пригодным для использования в качестве вводного устройства.
Для североамериканских спецификаций также следует проверить маркировку WCR, допустимое вышестоящее защитное устройство, степень защиты корпуса, конфигурацию нейтрали, а также то, являются ли требуемые функции разъединителя питания и защиты от сверхтоков встроенными или отдельными.
На других рынках могут применяться стандарты IEC с национальными отклонениями или использоваться другие системы сертификации. Указывайте страну назначения и требуемое одобрение в запросе коммерческого предложения (RFQ), а не предполагайте, что один сертификат покрывает все рынки.
Контрольный список спецификации переключателя питания генератора
Используйте этот контрольный список перед сравнением продуктов или запросом коммерческого предложения.
| Вход | Информация для предоставления |
|---|---|
| Источники | Сеть-генератор, генератор-генератор или другая определенная пара |
| Генератор | Переносной или стационарный; производитель/модель; кВт/кВА; напряжение; фаза; частота; соединение нейтрали |
| Объем нагрузки | Выбранные цепи, аварийная панель, фидер или все здание целиком |
| Данные о нагрузке | Расчетная потребность, самый мощный двигатель, метод пуска, ступенчатые нагрузки, допустимый перерыв в электроснабжении |
| Основной путь | Напряжение и ток ввода или фидера; функция вводного устройства, если применимо |
| Операция переключения | Ручное, дистанционное или автоматическое |
| Полюса и нейтраль | Коммутируемые фазы; сплошной или коммутируемый нейтральный провод; схема заземления |
| Переключение | Разомкнутое, с задержкой, синфазное или замкнутое (при наличии обоснования) |
| Режим короткого замыкания | Доступный ток короткого замыкания и требуемые значения WCR/SCCR; сведения об устройствах защиты выше по цепи |
| Средства управления | Интерфейс запуска генератора, напряжение цепи управления, пороги срабатывания, задержки, аварийная сигнализация, средства связи |
| Установка | Для установки внутри/вне помещений, требования к корпусу/IP/NEMA, высота над уровнем моря, температура, условия загрязнения/коррозии |
| Стандарты | Целевой рынок, требования IEC/UL или национальные требования, спецификация проекта |
| Техническое обслуживание | Средства ручного управления, режим тестирования, требования к байпасу/изоляции, резервные контакты и доступность |
Практическая последовательность принятия решений
- Определите цепи, которые должны оставаться под напряжением.
- Подтвердите выходную мощность генератора и способность к ступенчатому приему нагрузки.
- Выберите переносную/ручную или резервную/автоматическую архитектуру.
- Раздельно установите пути прохождения тока от нормального источника и от генератора.
- Определите напряжение, количество фаз, количество полюсов, нейтраль и заземление.
- Проверьте номинал тока короткого замыкания и координацию защитных устройств.
- Согласуйте элементы управления запуском генератора и датчики.
- Подтвердите метод переключения, тип корпуса, условия окружающей среды и региональные сертификаты.
- Отправляйте все исходные данные в виде единого запроса коммерческого предложения (RFQ) на уровне системы.
Где применяются переключатели VIOX
VIOX поставляет автоматические переключатели для определенных низковольтных систем с двумя источниками питания. Текущую линейку АВР VIOX не следует рассматривать как каталог комплектов для подключения переносных генераторов, ручных панелей переключения для жилых помещений или оборудования для ввода питания по стандартам Северной Америки.
Для запроса по АВР отправьте схему источников, напряжение, количество фаз, ток нагрузки, требования к полюсам и нейтрали, информацию о доступном токе короткого замыкания, интерфейс запуска генератора, время переключения, условия эксплуатации корпуса и целевой стандарт на адрес [email protected]. После этого VIOX сможет оценить, подходит ли документированная модель для данного применения; если нет, не следует пытаться адаптировать архитектуру под неподходящий переключатель.
Вопросы и ответы
Нужен ли мне переключатель ввода резерва для портативного генератора?
Если портативный генератор будет питать стационарно подключенные цепи здания, как правило, требуется одобренное устройство переключения или система блокировки, предотвращающая обратную подачу напряжения. Точная допустимая архитектура зависит от распределительного щита, генератора и местных правил. Для нагрузок, подключаемых индивидуально с помощью кабеля, предусмотрена иная схема, которая должна соответствовать инструкциям производителя генератора.
Можно ли подключить генератор на 50 A через переключатель ввода резерва на 200 A для всего дома?
Возможно, поскольку эти цифры могут описывать разные пути прохождения тока: 50 A на входе от генератора и 200 A на входе от сети или линии электроснабжения. Переключающее оборудование должно быть спроектировано и промаркировано для такой схемы, а нагрузки со стороны генератора должны управляться таким образом, чтобы не превышать его мощность.
Требует ли переключатель ввода резерва для всего дома наличия генератора соответствующей мощности?
Нет. Термин “для всего дома” может означать доступ ко всему распределительному щиту, а не возможность одновременной работы всех нагрузок. Генератор и план управления нагрузками определяют, какие потребители могут работать одновременно.
Нужно ли коммутировать нейтраль генератора?
Это зависит от конструкции системы заземления и уравнивания потенциалов, включая то, является ли генератор отдельно заземленным источником питания. Не принимайте решение, основываясь только на количестве фаз. Следуйте инструкциям к генератору и переключателю ввода резерва, а также обеспечьте проверку проекта на соответствие применимым нормам.
Является ли автоматический ввод резерва мгновенным?
Нет. Система с резервным генератором должна обнаружить отключение питания, запустить двигатель, стабилизировать напряжение и частоту, и только после этого выполнить переключение. Механизм переключения может срабатывать быстро, но общее время отсутствия питания включает в себя задержки на запуск генератора и проверку параметров сети.
Можно ли использовать АВР с любым генератором?
Нет. Электрические характеристики могут совпадать, в то время как контакты запуска, напряжение управления, логика контроля, схема подключения нейтрали или сертификация могут различаться. Проверяйте АВР и генератор как согласованную систему.
