Почему постоянно перегорает плавкий предохранитель? Руководство по безопасной диагностике

Постоянно перегорающий плавкий предохранитель обычно реагирует на повторяющуюся перегрузку по току или избыточный нагрев; сам предохранитель редко является первопричиной. Время выхода из строя — самый быстрый диагностический признак. Предохранитель, который перегорает мгновенно, часто указывает на короткое замыкание, ошибку в монтаже или неисправный компонент. Предохранитель, который перегорает только при пуске, может реагировать на чрезмерный пусковой ток, заклинивание нагрузки или неправильную времятоковую характеристику. Предохранитель, который перегорает после некоторого времени работы, чаще указывает на длительную перегрузку, влияние температуры окружающей среды или локальный нагрев в держателе предохранителя. Случайное срабатывание указывает на проблемы с периодическим нарушением контактов в проводке, влажностью, вибрацией или цикличностью нагрузки.

Не продолжайте устанавливать сменные предохранители, пока один из них не выдержит. Никогда не увеличивайте номинальный ток, чтобы устранить симптом. Сначала определите характер неисправности, проверьте полную спецификацию предохранителя и устраните проблему в цепи, нагрузке, держателе или условиях эксплуатации.

Основные выводы

• Перегорает мгновенно: подозревайте устойчивое короткое замыкание, ошибку в монтаже или неисправный компонент.
• Перегорает при пуске: проверьте величину и длительность пускового тока, состояние нагрузки и характеристику предохранителя.
• Перегорает после некоторого времени работы: проверьте установившийся ток, температуру окружающей среды, нагрев корпуса и состояние держателя предохранителя.
• Срабатывает случайным образом: сопоставьте событие с вибрацией, влажностью, перемещением кабеля, температурой или цикличностью нагрузки.
• Срабатывает только одна фаза: исследуйте фазный ток, путь нагрузки конкретной фазы, а также держатель или соединение; не ограничивайтесь простой заменой всех трех предохранителей.
• Заменяйте предохранитель только после подтверждения точного номинального тока, напряжения и пригодности для AC/DC, категории или класса применения, отключающей способности, времятоковой характеристики, размеров и совместимости с держателем.

Остановитесь перед заменой следующего предохранителя

Повторное срабатывание предохранителя может указывать на опасную неисправность. Обесточьте оборудование и обратитесь к квалифицированному электрику или техническому специалисту при наличии любого из следующих признаков:

• запах гари, дым, искрение, оплавленная изоляция или изменение цвета держателя предохранителя;
• сменный предохранитель немедленно перегорает;
• оголенные проводники или несанкционированные изменения в электропроводке;
• распределительный щит, промышленная панель, трехфазная электрическая система, цепь фотоэлектрической (PV) установки, цепь аккумуляторной батареи или другой источник высокой энергии;
• цепь, которая может оставаться под напряжением от нескольких источников;
• конденсаторы или силовая электроника, которые могут сохранять опасное напряжение после отключения;
• неизвестный артикул предохранителя или неопределенные характеристики для замены.

Не используйте омметр или прибор для проверки целостности цепи на электрической системе, находящейся под напряжением. Изоляция, блокировка/маркировка (LOTO), проверка отсутствия напряжения, разряд накопленной энергии и использование средств индивидуальной защиты должны выполняться в соответствии с инструкциями к оборудованию и применимыми процедурами на объекте. Данная статья содержит диагностическую методику, а не разрешение на проведение работ на оборудовании под напряжением.

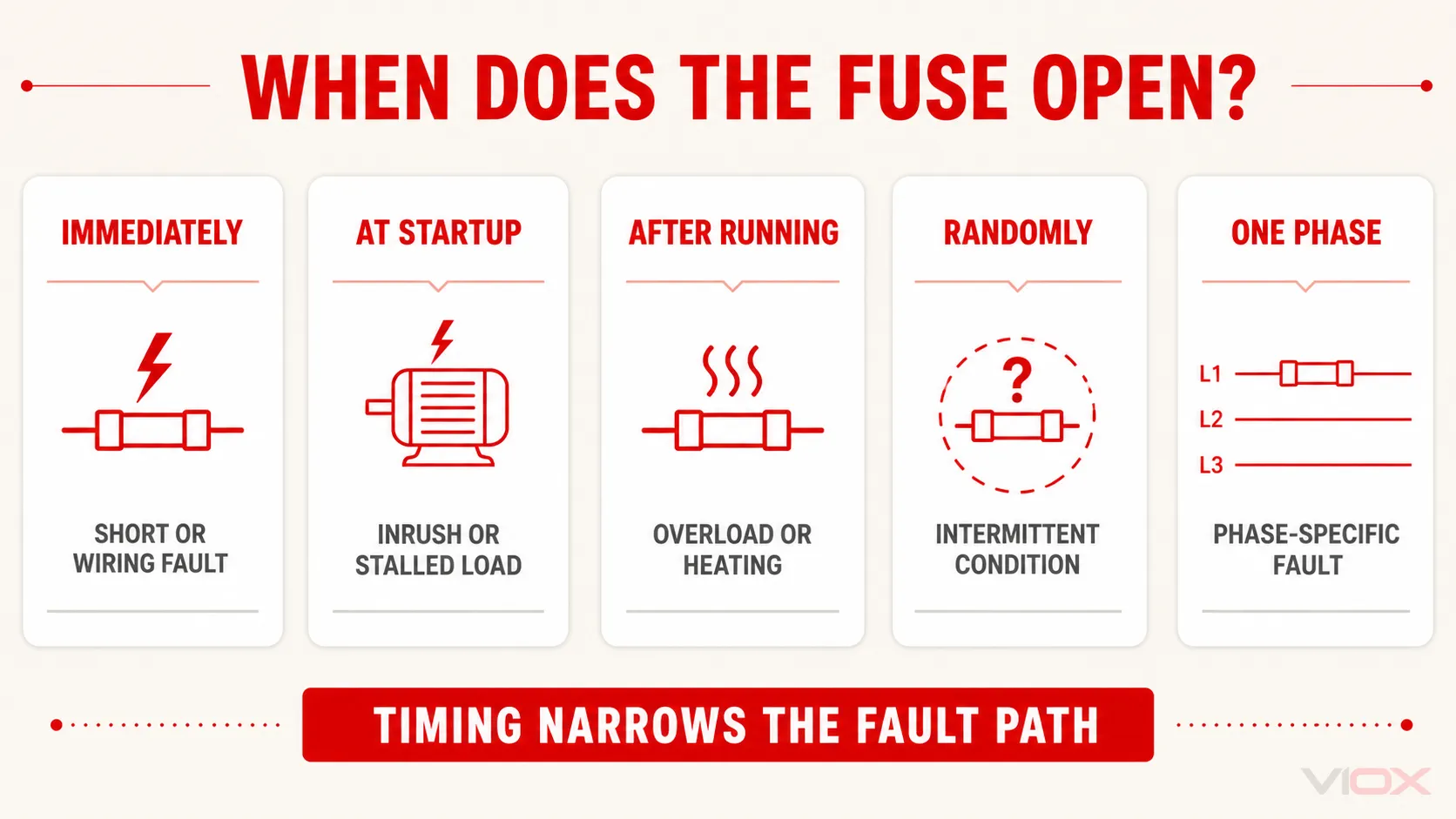

Время срабатывания предохранителя: самый быстрый способ диагностики

Начните с точной фиксации момента перегорания предохранителя. Характер неисправности часто позволяет исключить несколько причин еще до подключения измерительных приборов.

Характер неисправности	Наиболее вероятные причины	Первичная безопасная проверка	Что означает результат	Дальнейшие действия
Срабатывает сразу при подаче питания	Короткое замыкание, неправильное подключение, неисправность выпрямителя или полупроводника, повреждение кабеля, серьезная неисправность нагрузки	Обеспечьте изоляцию; проверьте недавние работы, поврежденные проводники, клеммы и отключенные нагрузки, используя утвержденную процедуру обесточивания	Неисправность сохраняется при отключенной нагрузке: необходимо проверить проводку со стороны источника питания или путь через держатель. Неисправность исчезает: подозрение на подключенную нагрузку или ответвление	Устраните неисправность перед установкой и подачей питания на заменяемый компонент
Размыкается при пуске двигателя, трансформатора, конденсаторной установки или источника питания	Чрезмерный или длительный пусковой ток, заклинивание двигателя, механическая блокировка нагрузки, выход из строя конденсатора, неправильная характеристика предохранителя	Зафиксируйте точный момент пуска; сравните данные производителя о нагрузке или результаты квалифицированного измерения тока с времятоковой характеристикой предохранителя	Нормальный пусковой ток пересекает кривую: несоответствие характеристик оборудования. Аномальный или длительный пусковой ток: проблема с нагрузкой или источником питания	Устраните проблему с нагрузкой или выполните инженерный пересмотр выбора предохранителя
Размыкается через несколько секунд или минут при установившейся нагрузке	Длительная перегрузка, высокая температура окружающей среды, нагрев корпуса, слабый контакт держателя, недостаточный номинал предохранителя для заявленного применения	Сравните установившиеся значения тока и температуры с данными предохранителя и оборудования; осмотрите держатель и клеммы при снятом напряжении	Ток высокий: перегрузка. Ток в пределах нормы, но предохранитель/держатель перегревается: проблема среды, контакта или применения	Уменьшите/откорректируйте нагрузку, отремонтируйте держатель или клеммное соединение, либо выполните повторную проверку выбора
Размыкание происходит в случайные моменты времени	Перемежающееся нарушение изоляции, перетирание кабеля, влага, вибрация, коммутационный переходный процесс, циклическая нагрузка	Сопоставьте журналы событий с состоянием оборудования, погодными условиями, вибрацией, температурой и недавним техническим обслуживанием	Повторяющийся триггер позволяет сузить область поиска до конкретного участка цепи или рабочего состояния	Устраните выявленную неисправность; используйте квалифицированный мониторинг, если срабатывание невозможно безопасно воспроизвести
Перегорание предохранителя одной и той же фазы в трехфазной электрической системе	Неисправность нагрузки конкретной фазы, дисбаланс токов, нагрев соединения, повреждение держателя, состояние обрыва фазы в нижестоящей цепи	Сравните историю токов по фазам и осмотрите цепь затронутой фазы в соответствии с утвержденной процедурой	Более высокий ток указывает на дисбаланс/неисправность нагрузки; аналогичный ток при наличии локального нагрева указывает на проблему с держателем/соединением	Выведите нагрузку из эксплуатации до устранения причины, связанной с конкретной фазой

Данная таблица является инструментом предварительной оценки. Она сама по себе не доказывает причину неисправности. Полная диагностика объединяет характер отказа с точными данными предохранителя, значениями тока во времени, условиями окружающей среды и результатами изоляции цепи.

Шаг 1: Подтвердите, что предохранитель действительно перегорел

Перед диагностикой причины отказа убедитесь, что плавкая вставка перегорела. В прозрачных стеклянных или ножевых предохранителях может быть виден разрыв элемента, однако керамические и промышленные патронные предохранители после срабатывания могут выглядеть как исправные.

Руководство VIOX Как определить, что предохранитель перегорел охватывает визуальные признаки и проверку целостности цепи при отсутствии напряжения. Отделите эту предварительную задачу от поиска первопричины: проверка целостности подтверждает факт перегорания предохранителя, но не объясняет, почему воздействие тока во времени превысило рабочую характеристику предохранителя.

Не делайте выводы о причине только по внешнему виду элемента. Сильные внутренние отложения могут соответствовать событию с высоким током, в то время как небольшой разрыв элемента может соответствовать меньшей перегрузке, однако конструктивные различия и поведение при разрыве цепи ограничивают возможность визуальной оценки. Рассматривайте внешний вид как вспомогательное доказательство, а не как измерение тока короткого замыкания.

Шаг 2: Зафиксируйте состояние срабатывания до вмешательства в электрическую систему

Наиболее полезные доказательства часто теряются, когда предохранитель сразу выбрасывают, а оборудование многократно перезапускают. Запишите:

• производителя предохранителя, серию, номер детали, маркировку и физические размеры;
• какая фаза, ответвление или функция потеряли защиту;
• разомкнулся ли предохранитель при подаче питания, запуске, изменении нагрузки или в установившемся режиме работы;
• приблизительная продолжительность работы до размыкания;
• подключенные нагрузки и их рабочее состояние;
• недавние ремонтные работы, добавленные аксессуары, изменения в электропроводке или замененные компоненты;
• условия окружающей среды и корпуса;
• изменение цвета, ослабление крепления, коррозия, трещины или тепловое повреждение держателя;
• записи о токе, аварийных сигналах, журнале событий и температуре, доступные с оборудования.

Эти данные позволяют отличить повторяющееся электрическое событие от случайной замены компонентов. Они также позволяют техническому специалисту воспроизвести причину срабатывания в контролируемых условиях только после устранения явных опасностей.

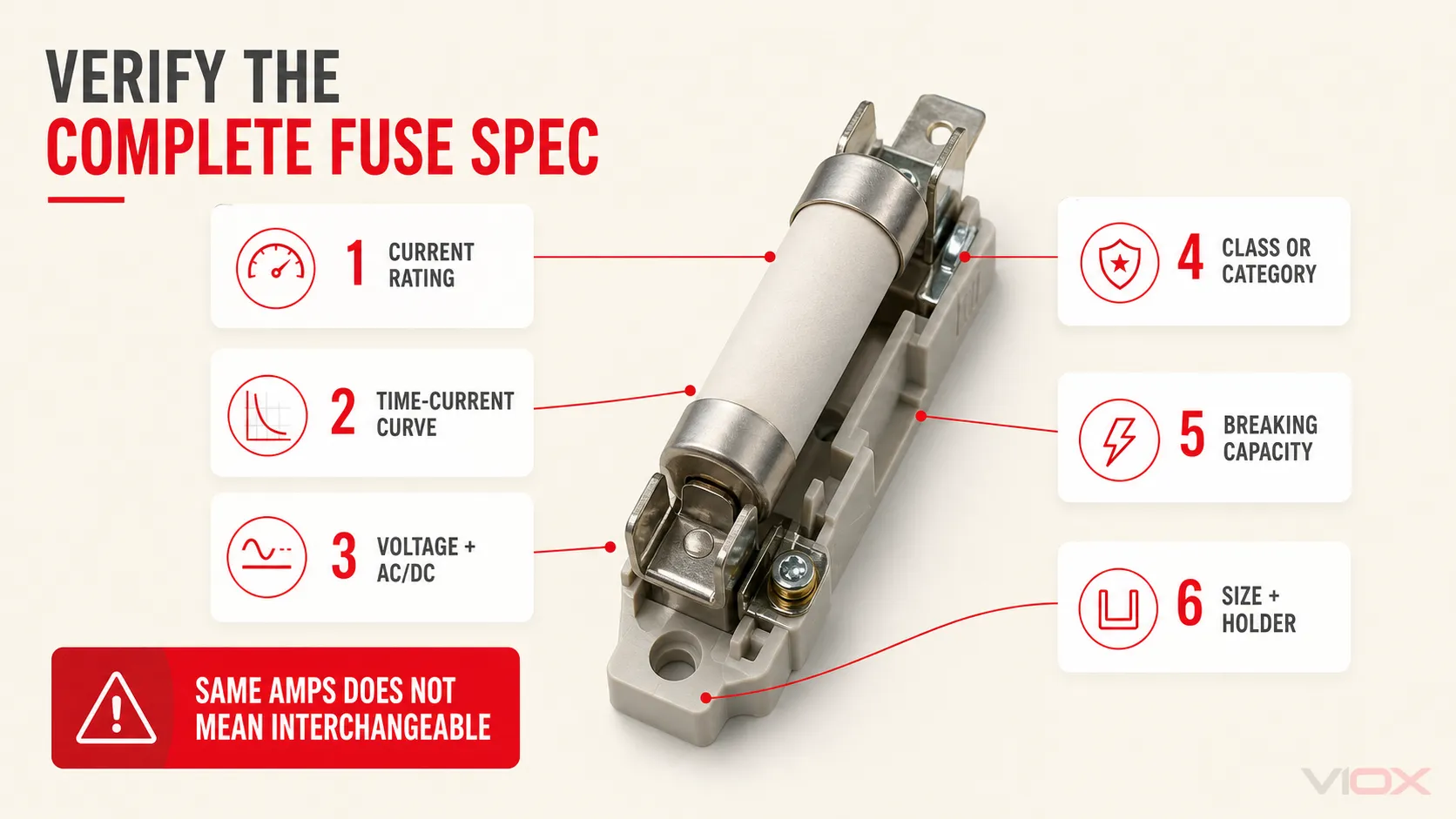

Шаг 3: Проверьте полную спецификацию плавкого предохранителя

Два предохранителя, подходящие к одному и тому же держателю, не обязательно являются взаимозаменяемыми. Сверьте каждый параметр с документацией на оборудование и точным техническим паспортом предохранителя.

Параметр спецификации	Почему это важно при диагностике	Распространенная ошибка
Текущий рейтинг	Устанавливает номинальное значение тока для данного типа предохранителей	Предположение, что только номинальный ток определяет рабочую точку
Токо-временная характеристика	Определяет, как долго предохранитель выдерживает перегрузку или пусковой ток	Замена предохранителя с выдержкой времени на быстродействующий предохранитель того же номинала тока
Категория применения или класс плавкого предохранителя	Определяет целевое назначение защиты и стандартизированные характеристики, где это применимо	Рассмотрение классов плавких предохранителей gG, aM, gPV, полупроводниковых или североамериканских как взаимозаменяемых
Номинальное напряжение	Должен быть пригоден для безопасного размыкания напряжения цепи	Списывание ложных срабатываний на более высокое номинальное напряжение или использование предохранителя с напряжением ниже напряжения цепи
пригодность для работы в сетях переменного (AC) или постоянного (DC) тока	Для размыкания цепи DC могут потребоваться иная конструкция и другие пределы напряжения	Предположение, что предохранитель AC автоматически пригоден для того же напряжения DC
Отключающая способность	Должен превышать ожидаемый ток короткого замыкания при заявленных условиях	Выбор по физическому размеру без проверки отключающей способности
Физические размеры и контакты	Влияют на установку, контактное давление, теплопередачу и совместимость с держателем	Установка неподходящего по характеристикам предохранителя в зажимы или держатель
Применимый стандарт и одобрение	Обеспечивают соответствие предохранителя установленным испытаниям и рыночным требованиям	Восприятие номера стандарта как доказательства пригодности для любого применения

Почему номинальное напряжение обычно не является причиной перегорания предохранителя

Номинальное напряжение определяет напряжение, при котором плавкий предохранитель может безопасно прервать ток и локализовать дугу в заявленных условиях. Плавкий элемент размыкается вследствие термической реакции на протекающий ток с течением времени, на которую влияют условия окружающей среды и монтажа. Предохранитель с номинальным напряжением выше напряжения цепи обычно не размыкается только из-за того, что указанное на нем напряжение выше.

Это не делает номинальное напряжение необязательным параметром. Предохранитель с номиналом ниже напряжения цепи может не обеспечить безопасное прерывание тока. Номинальные значения для AC и DC также должны проверяться независимо. Используйте только замену, разрешенную производителем оборудования или подтвержденную в ходе соответствующего инженерного процесса.

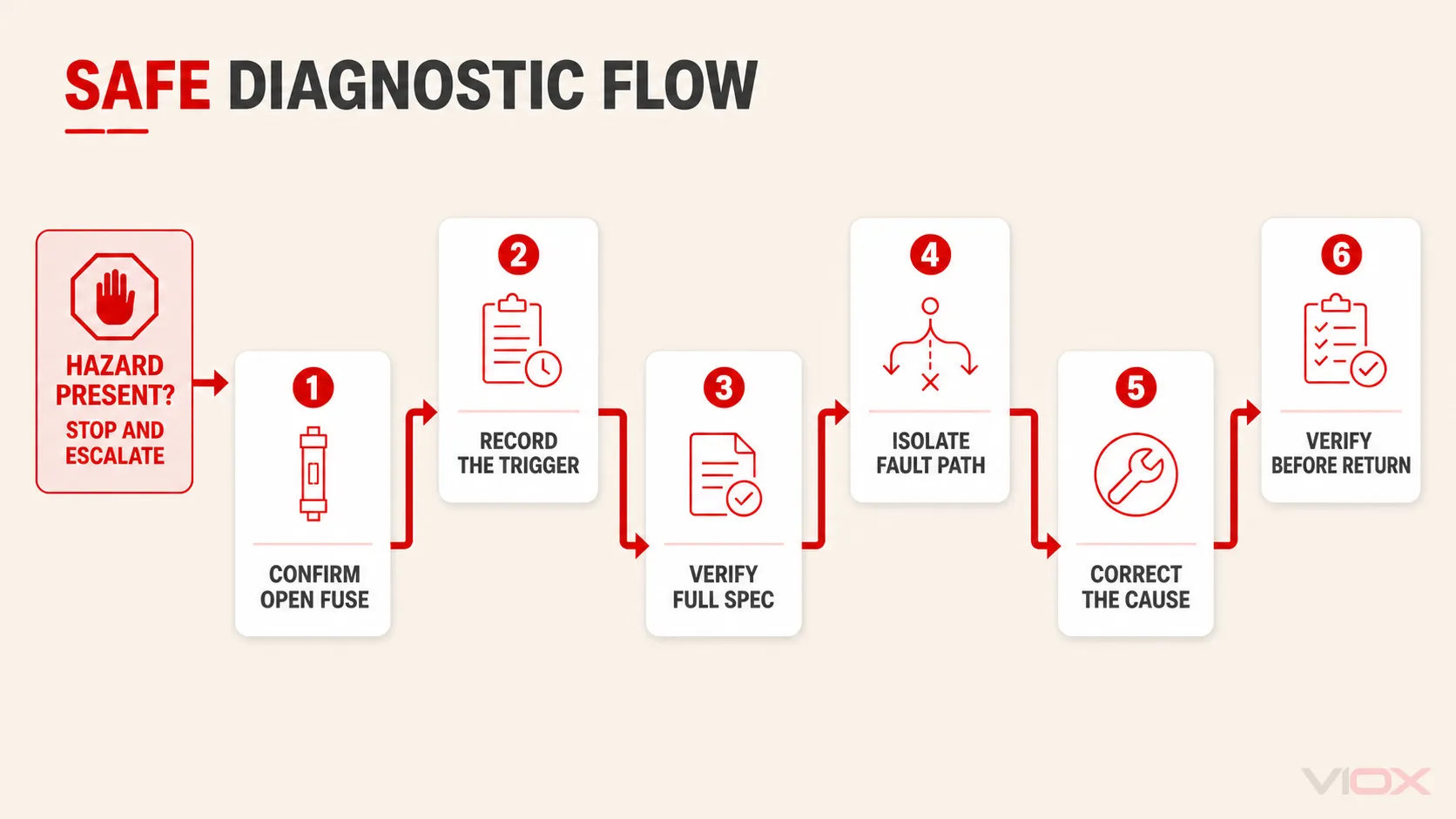

Шаг 4: Следуйте правильному пути диагностики

Путь A: Предохранитель перегорает мгновенно

Повторный мгновенный отказ следует рассматривать как вероятное замыкание с низким импедансом, пока не доказано обратное. Вероятные причины включают повреждение изоляции, неправильное подключение проводников после обслуживания, выход из строя полупроводника, внутреннее короткое замыкание компонента или серьезное повреждение обмотки или кабеля.

Безопасная цель состоит в том, чтобы определить, находится ли неисправность со стороны источника/держателя, в ответвленной проводке или внутри подключенной нагрузки. После обесточивания оборудования и разрядки накопленной энергии квалифицированный специалист может разъединить одобренные разъемы или ответвления и применить процедуру проверки в обесточенном состоянии, предусмотренную производителем. Суть заключается в разделении цепи на известные участки, а не в использовании предохранителей в качестве индикаторов для тестирования.

Если неисправность сохраняется после отключения нагрузки, проверьте проводку со стороны источника, проводники ответвлений и путь через держатель. Если она исчезает, основным подозреваемым становится отключенная нагрузка или ответвление. Не подавайте питание на цепь с известным низкоомным замыканием для получения дополнительных данных.

Путь B: Предохранитель перегорает во время запуска

Электродвигатели, трансформаторы, источники питания, цепи с емкостным входом, а также другие индуктивные или емкостные нагрузки могут потреблять ток, превышающий установившееся значение во время пуска. Правильно подобранный плавкий предохранитель может выдержать этот импульс, если его величина и длительность остаются в пределах рекомендаций производителя по время-токовым характеристикам и импульсной стойкости.

Повторяющиеся пусковые операции могут быть вызваны двумя различными условиями:

1. Нагрузка работает нормально, но характеристика предохранителя не соответствует заявленному пусковому току.
2. Пусковой ток является аномальным или длится слишком долго из-за того, что нагрузка заблокирована, механически заклинена, ограничена пониженным напряжением, подвергается многократному перезапуску или имеет электрическую неисправность.

Не спешите сразу переходить на более медленный предохранитель. Сначала определите, является ли пусковой режим нормальным. Характеристика с выдержкой времени, которая маскирует заклинивший двигатель или неисправный компонент, может ослабить защиту. Выбор предохранителя должен оставаться скоординированным с проводниками, коммутационными устройствами и защищаемым оборудованием.

Путь C: Предохранитель перегорает после некоторого времени работы

Задержка срабатывания обычно указывает на накопленное тепло, а не на мгновенное повреждение. Проверьте четыре возможных фактора:

• Длительный ток: фактическая нагрузка может превышать расчетный рабочий ток.
• Температура окружающей среды: плавкий предохранитель в нагретом корпусе может выдерживать меньший ток, чем в эталонных условиях, указанных производителем.
• Нагрев держателя предохранителя и клемм: слабое контактное давление, коррозия, загрязнение или ослабленное соединение могут привести к локальному нагреву, который передается на предохранитель.
• Несоответствие применения: нормальный ток может оказаться слишком близким к пределу срабатывания после учета всех коэффициентов снижения номинальных характеристик и эффектов циклической нагрузки.

Не применяйте универсальный процентный коэффициент к каждому предохранителю. Снижение номинальных характеристик в зависимости от температуры окружающей среды, нагрузка нормальным током, влияние корпуса и циклический режим работы зависят от конкретного производителя и семейства изделий. Используйте точный технический паспорт, а для промышленного применения оценивайте весь узел предохранителя в сборе с держателем.

Видимое потемнение, размягчение пластика, потеря натяжения зажима или изменение цвета клемм являются основанием для замены и проведения проверки, а не поводом для зачистки контакта и возврата узла в эксплуатацию. Данный Руководство по держателям предохранителей VIOX предоставляет дополнительный контекст для выбора держателя.

Путь D: Предохранитель перегорает случайным образом

Неисправность с перемежающимся характером часто зависит от событий, а не является по-настоящему случайной. Сравните время отказа с:

• движением кабеля или вибрацией оборудования;
• конденсацией, промывкой, дождем или высокой влажностью;
• температурой корпуса и работой системы охлаждения;
• цикличностью работы контактора, реле, нагревателя, компрессора или насоса;
• изменения в производственном процессе или нагрузке;
• недавнее техническое обслуживание или добавление вспомогательного оборудования;
• повторяющиеся импульсы малой энергии, которые могут привести к накоплению тепловой нагрузки.

Ищите повторяющуюся закономерность. Поврежденный проводник может касаться заземленного корпуса только в одном положении механизма. Влага может снижать сопротивление изоляции только после влажной уборки. Циклическая нагрузка может выходить за пределы кривой плавкой вставки только при наложении нескольких функций.

Если событие невозможно безопасно воспроизвести, используйте квалифицированный мониторинг и регистрацию событий, а не шунтирование плавкой вставки. Никогда не перемыкайте плавкую вставку, чтобы поддерживать работу цепи в ожидании неисправности.

Путь E: перегорает плавкая вставка только одной фазы

В трехфазной цепи повторное срабатывание на одной и той же фазе требует проведения фазоспецифического расследования. Сравните токи фаз и рабочие состояния, затем осмотрите соответствующий держатель, клеммы, проводник, коммутационный полюс и путь нагрузки после устройства защиты.

Двигатель, продолжающий работать при обрыве одной фазы, может быть поврежден из-за неполнофазного режима. Не рассматривайте замену одной плавкой вставки как восстановление нормального трехфазного режима. Определите, почему эта фаза подверглась воздействию другого тока или тепловых условий, и проверьте всю систему защиты перед возвращением нагрузки в эксплуатацию.

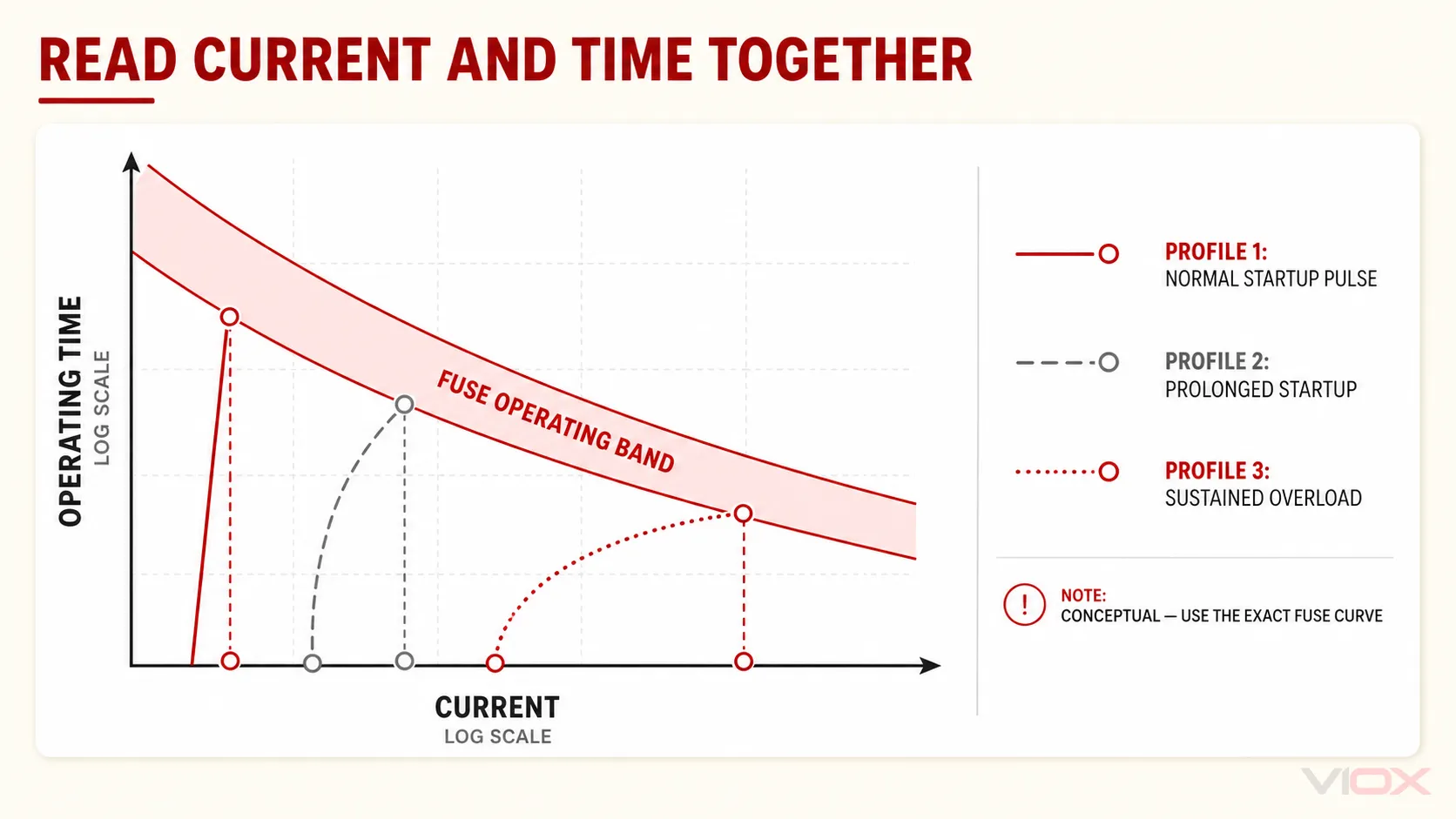

Шаг 5: Используйте время-токовую характеристику, а не догадки

Плавкий предохранитель реагирует как на величину тока, так и на его длительность. Время-токовая характеристика (TCC) отображает ток на горизонтальной оси, а время срабатывания — на вертикальной, обычно в логарифмическом масштабе. В зависимости от типа предохранителя и источника, в техническом паспорте может быть приведена кривая минимального времени плавления, кривая полного времени отключения, диапазон допусков или другие заявленные характеристики.

Используйте характеристику в следующем порядке:

1. Получите характеристику для конкретного производителя, серии и номинального тока.
2. Получите профиль тока нагрузки во времени, включая пусковые режимы, циклические нагрузки и нештатные условия.
3. Сравните огибающую тока и времени с заявленной характеристикой и указанными условиями испытаний.
4. Учтите температуру окружающей среды, корпус, повторяющиеся импульсы и рекомендации производителя по снижению номинальных параметров.
5. Убедитесь, что любые предлагаемые изменения по-прежнему обеспечивают защиту проводника и оборудования, а также остаются скоординированными с другими защитными устройствами.

Обычное измерение установившегося тока токоизмерительными клещами не может доказать, что кратковременный пусковой импульс является допустимым. И наоборот, одно лишь значение пикового тока без указания длительности не позволяет предсказать срабатывание плавкого предохранителя. В зависимости от оборудования и уровня опасности может потребоваться прибор с функцией измерения пусковых токов, регистратор, анализатор качества электроэнергии, журнал событий контроллера или профиль нагрузки от производителя.

Руководство Fuseology компании Eaton Bussmann описывает TCC как характеристики срабатывания защитных устройств при различных условиях перегрузки по току, в то время как руководство Fuseology компании Littelfuse делает акцент на номинальном токе, температуре окружающей среды, импульсах и точной кривой изделия. Это прикладные ресурсы производителей, а не универсальные правила замены.

Заменить, отремонтировать, перепроектировать или передать на более высокий уровень?

Решение	Использовать, когда	Необходимый результат перед восстановлением
Заменить плавкий предохранитель	Первопричина устранена и подтверждена точная спецификация одобренного плавкого предохранителя	Правильный плавкий предохранитель, неповрежденный держатель, безопасная электрическая цепь и завершенная проверка
Отремонтируйте цепь или нагрузку	Выявлено повреждение проводки, изоляции, компонента, механической нагрузки, клеммы или держателя	Неисправность устранена, ремонт проверен в соответствии с применимой процедурой для оборудования
Перепроектируйте защиту	Нормальный документированный ток или пусковой ток конфликтует с существующим применением плавкого предохранителя	Инженерный анализ проводников, нагрузки, характеристики плавкого предохранителя, отключающей способности, селективности, держателя и применимого стандарта
Эскалируйте	Неисправность характеризуется высокой энергией, является прерывистой, специфичной для фазы, труднодоступной или не может быть безопасно изолирована	Квалифицированная диагностика и документально оформленное разрешение на ввод в эксплуатацию

Замена плавкого предохранителя является корректирующим действием только в том случае, если сам предохранитель был неверно подобран или поврежден, а причина этого установлена. Во всех остальных случаях замена лишь восстанавливает защитный элемент, но не устраняет неисправность в цепи.

Предотвращение повторного перегорания того же предохранителя

Меры по предотвращению должны соответствовать установленной причине:

• устранение перегрузки или механической блокировки оборудования;
• использование точно соответствующего одобренного типа и характеристики предохранителя;
• учет задокументированного пускового тока и повторяющихся импульсов;
• применение рекомендаций производителя по температуре окружающей среды и типу корпуса;
• замените поврежденные от перегрева держатели, несущие элементы и контакты;
• исправьте проблемы с подготовкой проводников и клеммами, используя утвержденные процедуры;
• контролируйте воздействие влаги, загрязнений, вибрации и истирания кабелей;
• документируйте фазные токи и повторяющиеся рабочие триггеры;
• проверяйте селективность после внесения изменений в нагрузки, трансформаторы, приводы, конденсаторы или источники.

Для фотоэлектрических сумматорных коробок высокая температура корпуса и нагрузка на предохранители требуют оценки, специфичной для данной системы. Используйте специализированное руководство по снижению номинальных характеристик предохранителей для солнечных сумматорных коробок вместо применения бытовых или электронных правил к цепям фотоэлектрических стрингов.

Если диагностика показывает, что плавкий предохранитель или держатель не подходят или повреждены, проверьте линейку низковольтных плавких предохранителей и держателей VIOX на соответствие точному напряжению цепи, режиму AC/DC, требованиям по току и времени, отключающей способности, габаритам и рыночной документации. Замена изделия должна выполняться в соответствии со спецификацией оборудования и применимым процессом согласования.

Вопросы и ответы

Почему новый плавкий предохранитель перегорает сразу?

Мгновенный выход из строя обычно указывает на короткое замыкание, ошибку в монтаже или неисправность подключенного компонента. Держите цепь обесточенной и найдите неисправность перед установкой и подачей питания на новый плавкий предохранитель.

Может ли пусковой ток в нормальном режиме привести к перегоранию плавкого предохранителя?

Да, если величина и длительность пускового тока выходят за пределы времятоковой характеристики конкретного плавкого предохранителя. Однако аномально длительный пуск также может указывать на заклинивание двигателя, пониженное напряжение, механическую проблему или неисправность компонента. Проверьте состояние нагрузки перед изменением типа плавкого предохранителя.

Можно ли заменить плавкий предохранитель на предохранитель с более высоким номиналом тока?

Не просто для того, чтобы остановить повторное срабатывание. Плавкий предохранитель на более высокий ток может привести к перегреву проводников или оборудования до того, как сработает защита. Используйте только номинал, указанный производителем оборудования или установленный в ходе полного инженерного анализа.

Может ли ослабленный держатель предохранителя привести к перегоранию предохранителя?

Ослабленный, корродированный, загрязненный или поврежденный от перегрева держатель может создавать локальный нагрев и плохие тепловые условия вокруг предохранителя. Осмотрите обесточенный держатель и замените поврежденные компоненты в соответствии с инструкциями к оборудованию. Не считайте, что проблема заключается в номинале предохранителя.

Почему постоянно перегорает предохранитель только на одной фазе?

Возможные причины включают дисбаланс фазных токов, неисправность в соответствующей цепи нагрузки, повреждение держателя или клеммы, а также проблемы с коммутацией или проводниками конкретной фазы. Выведите трехфазные нагрузки из эксплуатации до тех пор, пока не будут оценены причина и любые последствия неполнофазного режима.

Диагностическое правило, которое нужно помнить

Не спрашивайте только: “Какой предохранитель мне установить?”. Спрашивайте: “Какое токовременное или тепловое условие заставило этот предохранитель сработать?”

Классифицируйте момент размыкания предохранителя, проверьте полную спецификацию предохранителя, сравните событие нагрузки с точными токовременными характеристиками, безопасно изолируйте неисправность, а затем примите решение о замене, ремонте, перепроектировании или эскалации проблемы. Этот процесс сохраняет функцию защиты, а не скрывает предупреждение.

Стандарты и технические материалы

• IEC 60269-1:2024, Низковольтные плавкие предохранители – Часть 1: Общие требования
• IEC 60269-2, Дополнительные требования к плавким предохранителям, предназначенным в основном для промышленного применения
• IEC TR 60269-5, Руководство по применению низковольтных плавких предохранителей
• UL Solutions, Услуги по сертификации плавких предохранителей и держателей предохранителей
• Littelfuse, Руководство по выбору плавких предохранителей Fuseology
• Eaton Bussmann, Справочник по защите от сверхтоков Fuseology
• Eaton Bussmann, Руководство по применению быстродействующих плавких предохранителей
