DC Isolator vs AC Isolator Switch: ຄູ່ມືການປຽບທຽບທີ່ສົມບູນສໍາລັບການຕິດຕັ້ງໄຟຟ້າທີ່ປອດໄພ

ນັກວິຊາການບໍາລຸງຮັກສາເປີດສະວິດແຍກໄຟ. 600 ໂວນ, 32 ແອມ. ຂັ້ນຕອນການປິດລັອກປົກກະຕິສໍາລັບແຜງໂຊລາເຊວເທິງຫລັງຄາ.

ຍົກເວັ້ນແຕ່ວ່າສະວິດບໍ່ໄດ້ຖືກຈັດອັນດັບສໍາລັບ DC.

ພາຍໃນເຮືອນ, ສ່ວນໂຄ້ງໄຟຟ້າກໍ່ສ້າງຂຶ້ນລະຫວ່າງໜ້າສຳຜັດທີ່ແຍກອອກຈາກກັນ—ຂົວພລາສມາທີ່ສົດໃສ, ຍືນຍົງ, ນຳກະແສໄຟຟ້າ 600V DC ຜ່ານອາກາດທີ່ເປັນໄອອອນ. ໃນລະບົບ AC, ສ່ວນໂຄ້ງໄຟຟ້ານີ້ຈະດັບໄປຕາມທໍາມະຊາດພາຍໃນ 10 ມິນລິວິນາທີ, ດັບໄປໃນເວລາທີ່ກະແສໄຟຟ້າຂ້າມສູນຄັ້ງຕໍ່ໄປ. ແຕ່ກະແສໄຟຟ້າ DC ບໍ່ມີຈຸດຂ້າມສູນ. ສ່ວນໂຄ້ງໄຟຟ້າສືບຕໍ່. ໜ້າສຳຜັດເລີ່ມເຊາະເຈື່ອນ. ອຸນຫະພູມສູງຂຶ້ນ. ພາຍໃນສອງສາມວິນາທີ, ຕົວແຍກໄຟທີ່ຄວນຈະໃຫ້ການຕັດການເຊື່ອມຕໍ່ທີ່ປອດໄພໄດ້ກາຍເປັນຕົວນໍາໄຟຟ້າແຮງສູງຢ່າງຕໍ່ເນື່ອງ, ໃນເວລາທີ່ທ່ານຕ້ອງການໃຫ້ມັນແຍກອອກຈາກກັນຫຼາຍທີ່ສຸດ.

ນັ້ນແມ່ນ “ຕາໜ່າງຄວາມປອດໄພຂ້າມສູນ”—AC ມີມັນ, DC ບໍ່ມີ. ແລະມັນປ່ຽນແປງທຸກຢ່າງກ່ຽວກັບວິທີການອອກແບບ, ຈັດອັນດັບ, ແລະເລືອກສະວິດແຍກໄຟ.

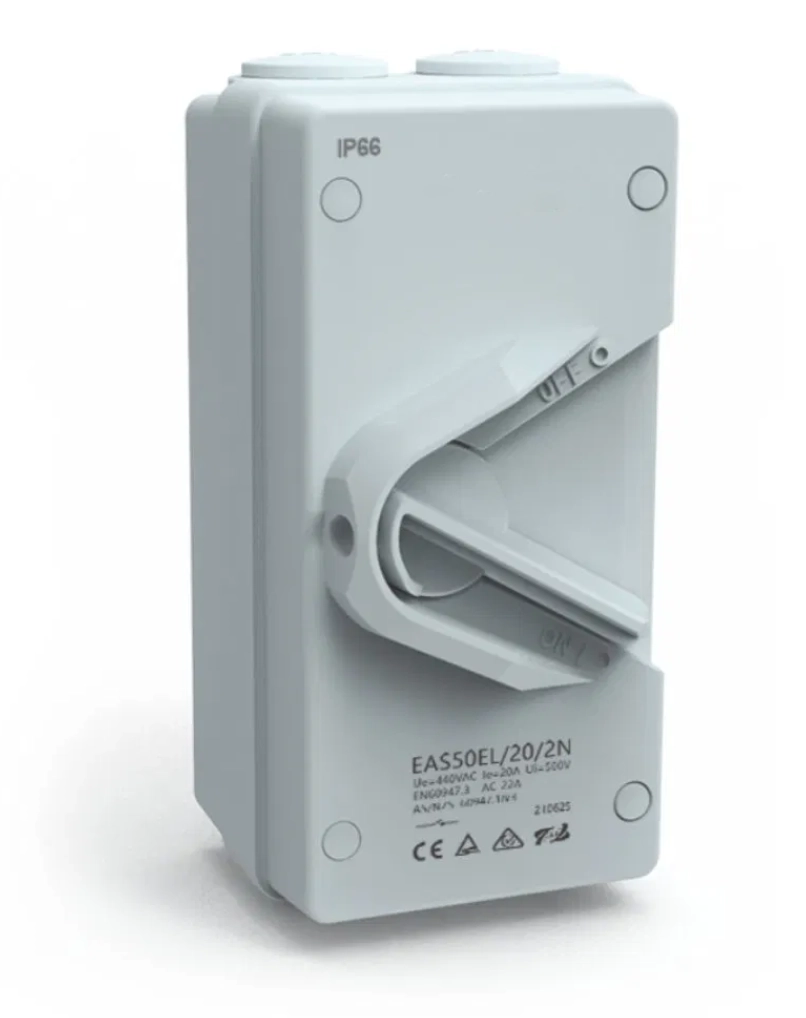

Isolator Switches ແມ່ນຫຍັງ?

ອັນ ສະຫຼັບຕົວແຍກ (ເອີ້ນອີກຊື່ໜຶ່ງວ່າ ສະວິດຕັດການເຊື່ອມຕໍ່ ຫຼື ສະວິດ-ຕັດການເຊື່ອມຕໍ່) ແມ່ນອຸປະກອນປ່ຽນກົນຈັກທີ່ຖືກອອກແບບມາເພື່ອແຍກວົງຈອນໄຟຟ້າອອກຈາກແຫຼ່ງພະລັງງານຂອງມັນ, ຮັບປະກັນການບໍາລຸງຮັກສາແລະການສ້ອມແປງທີ່ປອດໄພ. ຖືກຄວບຄຸມໂດຍ IEC 60947-3:2020 ສໍາລັບສະວິດເກຍແຮງດັນຕໍ່າ (ສູງເຖິງ 1000V AC ແລະ 1500V DC), ສະວິດແຍກໃຫ້ການຕັດການເຊື່ອມຕໍ່ທີ່ເບິ່ງເຫັນໄດ້—ຊ່ອງຫວ່າງທາງກາຍະພາບທີ່ທ່ານສາມາດເຫັນຫຼືກວດສອບໄດ້—ລະຫວ່າງຕົວນໍາທີ່ມີຊີວິດແລະອຸປະກອນລຸ່ມນໍ້າ.

ບໍ່ເໝືອນກັບ ເຄື່ອງຕັດວົງຈອນ, ຕົວແຍກໄຟບໍ່ໄດ້ຖືກອອກແບບມາເພື່ອຂັດຂວາງກະແສໄຟຟ້າຜິດພາດພາຍໃຕ້ການໂຫຼດ. ພວກມັນແມ່ນຕົວຕັດການເຊື່ອມຕໍ່ສໍາລັບການບໍາລຸງຮັກສາ. ທ່ານເປີດພວກມັນເມື່ອວົງຈອນຖືກຕັດໄຟ ຫຼື ບັນທຸກການໂຫຼດໜ້ອຍທີ່ສຸດ, ສ້າງຈຸດແຍກທີ່ປອດໄພສໍາລັບການເຮັດວຽກປາຍທາງ. ຕົວແຍກໄຟສ່ວນໃຫຍ່ປະກອບມີກົນໄກການລັອກ (ກະແຈລັອກ ຫຼື ມືຈັບທີ່ສາມາດລັອກໄດ້) ສໍາລັບການປະຕິບັດຕາມ LOTO (Lockout/Tagout).

ນີ້ແມ່ນສິ່ງທີ່ເຮັດໃຫ້ການເລືອກຕົວແຍກໄຟມີຄວາມສໍາຄັນ: ຟີຊິກຂອງ ການຂັດຂວາງສ່ວນໂຄ້ງໄຟຟ້າ—ສິ່ງທີ່ເກີດຂຶ້ນໃນໄມໂຄຣວິນາທີຫຼັງຈາກທີ່ທ່ານເປີດສະວິດ—ແມ່ນແຕກຕ່າງກັນໂດຍພື້ນຖານສໍາລັບ AC ທຽບກັບ DC. ຕົວແຍກໄຟທີ່ພຽງພໍສໍາລັບການບໍລິການ AC ອາດຈະບໍ່ພຽງພໍ (ແລະເປັນອັນຕະລາຍ) ສໍາລັບການບໍລິການ DC, ເຖິງແມ່ນວ່າຢູ່ໃນແຮງດັນຕ່ໍາກວ່າ. ແຜ່ນຈັດອັນດັບອາດຈະເວົ້າວ່າ “690V,” ແຕ່ນັ້ນແມ່ນ 690V AC. ໃຊ້ມັນຢູ່ໃນສາຍໂຊລາເຊວ 600V DC? ທ່ານຫາກໍ່ສ້າງອັນຕະລາຍຈາກແສງໄຟຟ້າທີ່ອາດເກີດຂຶ້ນ.

ນີ້ບໍ່ແມ່ນລາຍລະອຽດທາງດ້ານເຕັກນິກເລັກນ້ອຍ ຫຼື ຂອບເຂດຄວາມປອດໄພທີ່ຮັກສາໄວ້. ມັນແມ່ນຟີຊິກ. ແລະການເຂົ້າໃຈວ່າເປັນຫຍັງຈຶ່ງຮຽກຮ້ອງໃຫ້ເບິ່ງສິ່ງທີ່ເກີດຂຶ້ນພາຍໃນສະວິດທຸກຄັ້ງເມື່ອໜ້າສຳຜັດແຍກອອກຈາກກັນພາຍໃຕ້ແຮງດັນ.

ສໍາລັບການ-ເຄັດລັບ#໑: ຢ່າໃຊ້ຕົວແຍກໄຟທີ່ຈັດອັນດັບ AC ສໍາລັບການນໍາໃຊ້ DC ເວັ້ນເສຍແຕ່ວ່າມັນມີການຈັດອັນດັບແຮງດັນ/ກະແສໄຟຟ້າ DC ຢ່າງຈະແຈ້ງຢູ່ໃນແຜ່ນຂໍ້ມູນຂອງມັນ. ຕົວແຍກໄຟທີ່ຈັດອັນດັບ 690V AC ໂດຍທົ່ວໄປແລ້ວມີຄວາມສາມາດ DC ພຽງແຕ່ 220-250V DC—ໜ້ອຍກວ່າສາຍໂຊລາເຊວ 4 ແຜງໃນວົງຈອນເປີດ.

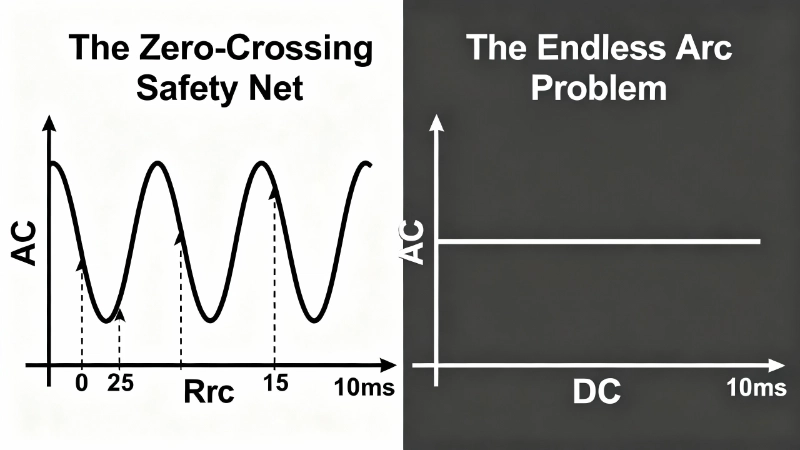

ບັນຫາການດັບສ່ວນໂຄ້ງໄຟຟ້າ: ເປັນຫຍັງ DC ຈຶ່ງແຕກຕ່າງ

ເມື່ອທ່ານເປີດສະວິດໃດໆພາຍໃຕ້ແຮງດັນ, ສ່ວນໂຄ້ງໄຟຟ້າກໍ່ສ້າງຂຶ້ນ. ມັນຫຼີກລ່ຽງບໍ່ໄດ້. ເມື່ອໜ້າສຳຜັດແຍກອອກຈາກກັນ, ຊ່ອງຫວ່າງລະຫວ່າງພວກມັນຍັງນ້ອຍພໍ—ໄມໂຄຣແມັດ, ຫຼັງຈາກນັ້ນມິນລິແມັດ—ທີ່ແຮງດັນໄຟຟ້າເຮັດໃຫ້ອາກາດເປັນໄອອອນ, ສ້າງຊ່ອງທາງພລາສມາທີ່ນໍາໄຟຟ້າ. ກະແສໄຟຟ້າສືບຕໍ່ໄຫຼຜ່ານສ່ວນໂຄ້ງໄຟຟ້ານີ້ເຖິງແມ່ນວ່າໜ້າສຳຜັດກົນຈັກບໍ່ໄດ້ແຕະກັນອີກຕໍ່ໄປ.

ເພື່ອໃຫ້ສະວິດຕັດວົງຈອນຢ່າງແທ້ຈິງ, ສ່ວນໂຄ້ງໄຟຟ້ານີ້ຕ້ອງ ດັບ. ແລະນີ້ແມ່ນບ່ອນທີ່ AC ແລະ DC ແຕກຕ່າງກັນຢ່າງສົມບູນ.

AC: ຈຸດຂ້າມສູນຕາມທໍາມະຊາດ

ກະແສໄຟຟ້າສະຫຼັບ, ດັ່ງທີ່ຊື່ຂອງມັນຊີ້ໃຫ້ເຫັນ, ສະຫຼັບ. ລະບົບ AC 50 Hz ຂ້າມແຮງດັນ/ກະແສໄຟຟ້າສູນ 100 ຄັ້ງຕໍ່ວິນາທີ. ລະບົບ 60 Hz ຂ້າມສູນ 120 ຄັ້ງຕໍ່ວິນາທີ. ທຸກໆ 8.33 ມິນລິວິນາທີ (60 Hz) ຫຼື 10 ມິນລິວິນາທີ (50 Hz), ການໄຫຼຂອງກະແສໄຟຟ້າປ່ຽນທິດທາງ—ແລະຜ່ານສູນ.

ໃນເວລາທີ່ກະແສໄຟຟ້າຂ້າມສູນ, ບໍ່ມີພະລັງງານຮັກສາສ່ວນໂຄ້ງໄຟຟ້າ. ພລາສມາເຮັດໃຫ້ເປັນໄອອອນ. ສ່ວນໂຄ້ງໄຟຟ້າດັບ. ຖ້າໜ້າສຳຜັດໄດ້ແຍກອອກຈາກກັນໄກພໍສົມຄວນໂດຍເຄິ່ງຮອບວຽນຕໍ່ໄປ, ຄວາມແຂງແຮງຂອງໄຟຟ້າ (ຄວາມສາມາດໃນການຕ້ານທານແຮງດັນໂດຍບໍ່ມີການເກີດໄຟຟ້າຄືນໃໝ່) ເກີນແຮງດັນຂອງລະບົບ. ສ່ວນໂຄ້ງໄຟຟ້າບໍ່ເກີດໄຟຟ້າຄືນໃໝ່. ການແຍກໄຟຟ້າແມ່ນສໍາເລັດ.

这是一个 “ຕາໜ່າງຄວາມປອດໄພຂ້າມສູນ.” ຕົວແຍກໄຟ AC ສາມາດອີງໃສ່ການຂັດຂວາງຕາມທໍາມະຊາດນີ້. ການອອກແບບໜ້າສຳຜັດ, ໄລຍະຫ່າງຂອງຊ່ອງຫວ່າງ, ແລະເລຂາຄະນິດຂອງຫ້ອງສ່ວນໂຄ້ງໄຟຟ້າພຽງແຕ່ຕ້ອງການຮັບປະກັນວ່າສ່ວນໂຄ້ງໄຟຟ້າບໍ່ເກີດໄຟຟ້າຄືນໃໝ່ຫຼັງຈາກຈຸດຂ້າມສູນຕໍ່ໄປ. ມັນເປັນບັນຫາການອອກແບບທີ່ຂ້ອນຂ້າງໃຫ້ອະໄພ.

DC: ບັນຫາສ່ວນໂຄ້ງໄຟຟ້າທີ່ບໍ່ມີທີ່ສິ້ນສຸດ

ກະແສໄຟຟ້າໂດຍກົງບໍ່ມີຈຸດຂ້າມສູນ. ເລີຍ. ສາຍໂຊລາເຊວ 600V DC ສົ່ງໄຟຟ້າ 600 ໂວນຢ່າງຕໍ່ເນື່ອງ. ເມື່ອໜ້າສຳຜັດຂອງຕົວແຍກໄຟແຍກອອກຈາກກັນ ແລະ ສ່ວນໂຄ້ງໄຟຟ້າກໍ່ສ້າງຂຶ້ນ, ສ່ວນໂຄ້ງໄຟຟ້ານັ້ນຖືກຮັກສາໄວ້ໂດຍພະລັງງານຢ່າງຕໍ່ເນື່ອງ. ບໍ່ມີຈຸດຂັດຂວາງຕາມທໍາມະຊາດ. ສ່ວນໂຄ້ງໄຟຟ້າຈະສືບຕໍ່ໄປເລື້ອຍໆຈົນກວ່າສິ່ງໜຶ່ງໃນສາມສິ່ງເກີດຂຶ້ນ:

1. ຊ່ອງຫວ່າງຂອງໜ້າສຳຜັດກາຍເປັນຂະໜາດໃຫຍ່ພໍ ທີ່ເຖິງແມ່ນວ່າສ່ວນໂຄ້ງໄຟຟ້າກໍ່ບໍ່ສາມາດຂ້າມມັນໄດ້ (ຕ້ອງການການແຍກທາງກາຍະພາບທີ່ໃຫຍ່ກວ່າ AC)
2. ສ່ວນໂຄ້ງໄຟຟ້າຖືກຢຽດອອກ, ເຮັດໃຫ້ເຢັນ, ແລະພັດອອກ ໂດຍໃຊ້ສະໜາມແມ່ເຫຼັກ ແລະ ທໍ່ສ່ວນໂຄ້ງໄຟຟ້າ
3. ໜ້າສຳຜັດເຊື່ອມຕິດກັນ ຈາກຄວາມຮ້ອນທີ່ຍືນຍົງ, ທໍາລາຍຈຸດປະສົງທັງໝົດຂອງການແຍກໄຟຟ້າ

ທາງເລືອກທີ 3 ແມ່ນສິ່ງທີ່ເກີດຂຶ້ນເມື່ອທ່ານໃຊ້ຕົວແຍກໄຟທີ່ຈັດອັນດັບ AC ໃນການບໍລິການ DC. ຄວາມໄວໃນການແຍກໜ້າສຳຜັດ ແລະ ໄລຍະຫ່າງຂອງຊ່ອງຫວ່າງທີ່ເຮັດວຽກໄດ້ດີສໍາລັບ AC—ເນື່ອງຈາກວ່າຈຸດຂ້າມສູນຕໍ່ໄປມາຮອດໃນ 10 ມິນລິວິນາທີ—ແມ່ນບໍ່ພຽງພໍສໍາລັບ DC. ສ່ວນໂຄ້ງໄຟຟ້າສືບຕໍ່. ການເຊາະເຈື່ອນຂອງໜ້າສຳຜັດເລັ່ງ. ໃນກໍລະນີທີ່ຮ້າຍແຮງທີ່ສຸດ, ໜ້າສຳຜັດເຊື່ອມຕິດກັນ, ແລະທ່ານສູນເສຍການແຍກໄຟຟ້າທັງໝົດ.

ສໍາລັບການ-ເຄັດລັບ#໒: ກະແສໄຟຟ້າ AC ຂ້າມສູນ 100 ຄັ້ງຕໍ່ວິນາທີ (50 Hz) ຫຼື 120 ຄັ້ງ (60 Hz)—ແຕ່ລະຈຸດຂ້າມສູນແມ່ນໂອກາດສໍາລັບສ່ວນໂຄ້ງໄຟຟ້າທີ່ຈະດັບໄປຕາມທໍາມະຊາດ. ກະແສໄຟຟ້າ DC ບໍ່ເຄີຍຂ້າມສູນ. ນີ້ບໍ່ແມ່ນຄວາມແຕກຕ່າງເລັກນ້ອຍ—ມັນແມ່ນເຫດຜົນທີ່ວ່າຕົວແຍກໄຟ DC ຕ້ອງການຂົດລວດພັດອອກດ້ວຍແມ່ເຫຼັກ ແລະ ທໍ່ສ່ວນໂຄ້ງໄຟຟ້າເລິກທີ່ຕົວແຍກໄຟ AC ບໍ່ຕ້ອງການ.

ການອອກແບບຕົວແຍກໄຟ DC: ນັກຮົບຫ້ອງສ່ວນໂຄ້ງໄຟຟ້າ

ເນື່ອງຈາກວ່າສ່ວນໂຄ້ງໄຟຟ້າ DC ຈະບໍ່ດັບເອງ, ຕົວແຍກໄຟ DC ຕ້ອງບັງຄັບໃຫ້ດັບດ້ວຍວິທີກົນຈັກທີ່ຮຸນແຮງ. ນີ້ແມ່ນ “ນັກຮົບຫ້ອງສ່ວນໂຄ້ງໄຟຟ້າ”—ຕົວແຍກໄຟ DC ຖືກອອກແບບມາສໍາລັບການສູ້ຮົບ.

ຂົດລວດພັດອອກດ້ວຍແມ່ເຫຼັກ

ຕົວແຍກໄຟ DC ສ່ວນໃຫຍ່ປະກອບມີ ຂົດລວດພັດອອກດ້ວຍແມ່ເຫຼັກ ຫຼືແມ່ເຫຼັກຖາວອນທີ່ຕັ້ງຢູ່ໃກ້ກັບໜ້າສຳຜັດ. ເມື່ອສ່ວນໂຄ້ງໄຟຟ້າກໍ່ສ້າງຂຶ້ນ, ສະໜາມແມ່ເຫຼັກຈະພົວພັນກັບກະແສໄຟຟ້າຂອງສ່ວນໂຄ້ງໄຟຟ້າ (ເຊິ່ງເປັນປະຈຸທີ່ເຄື່ອນທີ່), ສ້າງແຮງ Lorentz ທີ່ດັນສ່ວນໂຄ້ງໄຟຟ້າອອກຈາກໜ້າສຳຜັດ ແລະ ເຂົ້າໄປໃນຫ້ອງດັບສ່ວນໂຄ້ງໄຟຟ້າ.

ຄິດວ່າມັນເປັນມືແມ່ເຫຼັກທີ່ດັນສ່ວນໂຄ້ງໄຟຟ້າອອກຈາກບ່ອນທີ່ມັນຕ້ອງການຢູ່. ທ່ານຍ້າຍສ່ວນໂຄ້ງໄຟຟ້າໄວ ແລະ ໄກເທົ່າໃດ, ມັນກໍ່ຈະເຢັນ ແລະ ຢຽດອອກຫຼາຍເທົ່ານັ້ນ, ຈົນກວ່າມັນຈະບໍ່ສາມາດຮັກສາຕົວເອງໄດ້ອີກຕໍ່ໄປ.

ທໍ່ສ່ວນໂຄ້ງໄຟຟ້າ (ແຜ່ນແຍກ)

ເມື່ອສ່ວນໂຄ້ງໄຟຟ້າຖືກພັດເຂົ້າໄປໃນຫ້ອງສ່ວນໂຄ້ງໄຟຟ້າ, ມັນຈະພົບກັບ ທໍ່ສ່ວນໂຄ້ງໄຟຟ້າ—ແຖວຂອງແຜ່ນໂລຫະ (ມັກຈະເປັນທອງແດງ) ທີ່ແຍກສ່ວນໂຄ້ງໄຟຟ້າອອກເປັນຫຼາຍສ່ວນທີ່ສັ້ນກວ່າ. ແຕ່ລະສ່ວນມີແຮງດັນຕົກຂອງຕົນເອງ. ເມື່ອແຮງດັນຕົກທັງໝົດໃນທຸກສ່ວນເກີນແຮງດັນຂອງລະບົບ, ສ່ວນໂຄ້ງໄຟຟ້າຈະບໍ່ສາມາດຮັກສາໄດ້ອີກຕໍ່ໄປ. ມັນລົ້ມລົງ.

ຕົວແຍກໄຟ DC ໃຊ້ການອອກແບບທໍ່ສ່ວນໂຄ້ງໄຟຟ້າທີ່ເລິກກວ່າ, ຮຸນແຮງກວ່າຕົວແຍກໄຟ AC ເພາະວ່າພວກເຂົາບໍ່ສາມາດອີງໃສ່ຈຸດຂ້າມສູນຂອງກະແສໄຟຟ້າ. ສ່ວນໂຄ້ງໄຟຟ້າຕ້ອງຖືກດັບດ້ວຍກໍາລັງເຕັມທີ່, ທຸກຄັ້ງ.

ວັດສະດຸໜ້າສຳຜັດທີ່ມີເງິນສູງ

ສ່ວນໂຄ້ງໄຟຟ້າ DC ແມ່ນໂຫດຮ້າຍຕໍ່ໜ້າສຳຜັດ. ການເກີດສ່ວນໂຄ້ງໄຟຟ້າຢ່າງຕໍ່ເນື່ອງດ້ວຍແຮງດັນເຕັມທີ່ເຮັດໃຫ້ເກີດການເຊາະເຈື່ອນ ແລະ ຄວາມຮ້ອນຢ່າງໄວວາ. ເພື່ອຕ້ານທານກັບສິ່ງນີ້, ຕົວແຍກໄຟ DC ໃຊ້ອຸປະກອນໜ້າສຳຜັດທີ່ມີເນື້ອໃນເງິນສູງກວ່າ (ມັກຈະເປັນໂລຫະປະສົມເງິນ-ທັງສະເຕນ ຫຼື ເງິນ-ນິກເກີນ) ທີ່ຕ້ານທານການເຊື່ອມຕິດ ແລະ ການເຊາະເຈື່ອນໄດ້ດີກວ່າໜ້າສຳຜັດທອງແດງ ຫຼື ທອງເຫລືອງທົ່ວໄປໃນຕົວແຍກໄຟ AC.

ຜົນໄດ້ຮັບ? ຕົວແຍກໄຟ DC ທີ່ຈັດອັນດັບສໍາລັບ 1000V DC ທີ່ 32A ແມ່ນໃຫຍ່ກວ່າທາງກາຍະພາບ, ໜັກກວ່າ, ສັບສົນກວ່າ, ແລະມີລາຄາແພງກວ່າ 2-3 ເທົ່າຂອງຕົວແຍກໄຟ AC ທີ່ຈັດອັນດັບຄ້າຍຄືກັນ. ນີ້ບໍ່ແມ່ນລາຄາທີ່ຕັ້ງຂຶ້ນໂດຍຕົນເອງ—ມັນແມ່ນຄ່າໃຊ້ຈ່າຍທາງດ້ານວິສະວະກໍາຂອງການບັງຄັບໃຫ້ດັບສ່ວນໂຄ້ງໄຟຟ້າໂດຍບໍ່ມີຈຸດຂ້າມສູນ.

专业提示#3： ສໍາລັບລະບົບ photovoltaic, ໃຫ້ກວດສອບສະເໝີວ່າແຮງດັນໄຟຟ້າ DC ຂອງຕົວແຍກເກີນແຮງດັນໄຟຟ້າວົງຈອນເປີດສູງສຸດ (Voc) ຂອງສາຍຂອງທ່ານໃນອຸນຫະພູມຕໍ່າສຸດທີ່ຄາດໄວ້. ສາຍ 10 ແຜງຂອງໂມດູນ 400W ສາມາດບັນລຸ 500-600V DC ທີ່ -10°C—ເກີນຕົວແຍກ “DC-capable” ຫຼາຍອັນ. ນອກຈາກນີ້, ໃຫ້ອ້າງອີງເຖິງຄູ່ມືຂອງພວກເຮົາກ່ຽວກັບ ການເຊື່ອມຕໍ່ຂອງຕົວແຍກ DC ສໍາລັບການປະຕິບັດການສາຍໄຟທີ່ປອດໄພ.

ການອອກແບບຕົວແຍກໄຟ AC: ຂີ່ຈຸດຂ້າມສູນ

ຕົວແຍກໄຟ AC ແມ່ນ, ໂດຍການປຽບທຽບ, ງ່າຍດາຍ. ພວກເຂົາບໍ່ຈໍາເປັນຕ້ອງມີຂົດລວດພັດອອກດ້ວຍແມ່ເຫຼັກ (ເຖິງແມ່ນວ່າບາງອັນປະກອບມີພວກມັນສໍາລັບການຂັດຂວາງທີ່ໄວກວ່າ). ພວກເຂົາບໍ່ຈໍາເປັນຕ້ອງມີທໍ່ສ່ວນໂຄ້ງໄຟຟ້າເລິກ. ພວກເຂົາບໍ່ຈໍາເປັນຕ້ອງມີວັດສະດຸໜ້າສຳຜັດທີ່ແປກປະຫຼາດ.

ເປັນຫຍັງ? ເພາະວ່າ ຈຸດຂ້າມສູນເຮັດວຽກສ່ວນໃຫຍ່. ວຽກຂອງຕົວແຍກໄຟ AC ບໍ່ແມ່ນການບັງຄັບໃຫ້ດັບສ່ວນໂຄ້ງໄຟຟ້າ—ມັນແມ່ນການຮັບປະກັນວ່າສ່ວນໂຄ້ງໄຟຟ້າບໍ່ເກີດໄຟຟ້າຄືນໃໝ່ຫຼັງຈາກການຂັດຂວາງຈຸດຂ້າມສູນຕາມທໍາມະຊາດ.

• ໄລຍະຫ່າງຂອງຊ່ອງຫວ່າງທີ່ພຽງພໍ: ໂດຍປົກກະຕິ 3-6 ມມສໍາລັບ AC ແຮງດັນຕໍ່າ, ຂຶ້ນກັບແຮງດັນ ແລະ ລະດັບມົນລະພິດ
• ການກັກກັນໄຟຟ້າ Basic: ສິ່ງກີດຂວາງ insulating ງ່າຍໆເພື່ອປ້ອງກັນການຕິດຕາມໄຟຟ້າຂ້າມຫນ້າດິນ

ນັ້ນແມ່ນມັນ. ຕົວແຍກ AC ອາໄສຮູບແບບຄື້ນເພື່ອເຮັດການຍົກຫນັກ. ການອອກແບບກົນຈັກພຽງແຕ່ຕ້ອງຮັກສາໄວ້. ສໍາລັບຄໍາຮ້ອງສະຫມັກສະເພາະເຊັ່ນ: ມໍເຕີ 3 ເຟດ, ກວດເບິ່ງຂອງພວກເຮົາ ຄູ່ມືຄົບຖ້ວນສໍາລັບສະວິດແຍກ 3 ເຟດ.

ຄ່າປັບໄໝ Voltage Derating

ນີ້ແມ່ນຄວາມແປກໃຈທີ່ຈັບເອົາວິສະວະກອນຫຼາຍຄົນ: ຖ້າທ່ານ ຕ້ອງ ໃຊ້ AC-rated isolator ສໍາລັບ DC (ທີ່ທ່ານບໍ່ຄວນ, ແຕ່ສົມມຸດຕິຖານ), ຄວາມສາມາດແຮງດັນ DC ຂອງມັນແມ່ນຕໍ່າກວ່າລະດັບ AC ຂອງມັນຢ່າງຫຼວງຫຼາຍ. ນີ້​ແມ່ນ “ຄ່າປັບໄໝ Voltage Derating.”

ຮູບແບບປົກກະຕິ:

• 690V AC rated → ຄວາມຈຸປະມານ 220-250V DC
• 400V AC rated → ຄວາມຈຸປະມານ 150-180V DC
• 230V AC rated → ຄວາມຈຸປະມານ 80-110V DC

ເປັນຫຍັງ derating ຮ້າຍແຮງດັ່ງກ່າວ? ເນື່ອງຈາກວ່າແຮງດັນໄຟຟ້າ DC ແມ່ນແຕກຕ່າງກັນໂດຍພື້ນຖານຈາກແຮງດັນໄຟຟ້າ AC. ຜູ້ຜະລິດບັນຊີສໍາລັບການນີ້ໂດຍການຫຼຸດຜ່ອນການຈັດອັນດັບແຮງດັນ DC ຢ່າງຫຼວງຫຼາຍ.

ສໍາລັບຄໍາຮ້ອງສະຫມັກແສງຕາເວັນ PV, ນີ້ແມ່ນ “The PV String Trap.” ແຜງແສງຕາເວັນ 400W ທົ່ວໄປມີແຮງດັນໄຟຟ້າວົງຈອນເປີດ (Voc) ປະມານ 48-50V ທີ່ STC. ເຊື່ອມຕໍ່ 10 ແຜງຮ່ວມກັນ: 480-500V. ແຕ່ Voc ເພີ່ມຂຶ້ນໃນອຸນຫະພູມຕ່ໍາ. AC isolator 400V ທີ່ມີລະດັບ DC 180V? ບໍ່ພຽງພໍຢ່າງສົມບູນ.

专业提示 #4： ຕົວແຍກຖືກອອກແບບມາສໍາລັບການປ່ຽນໂດຍບໍ່ມີການໂຫຼດຫຼືການໂຫຼດຫນ້ອຍທີ່ສຸດ—ພວກມັນແມ່ນການຕັດການເຊື່ອມຕໍ່ການບໍາລຸງຮັກສາ, ບໍ່ແມ່ນການປ້ອງກັນກະແສເກີນ. ສໍາລັບສະພາບແວດລ້ອມທີ່ຕ້ອງການການປົກປ້ອງດິນຟ້າອາກາດ, ໃຫ້ແນ່ໃຈວ່າທ່ານເຂົ້າໃຈ IP ratings ສໍາລັບສະວິດແຍກ.

DC vs AC Isolator: ປຽບທຽບສະເພາະທີ່ສໍາຄັນ

ຂໍ້ມູນຈໍາເພາະ	AC Isolator	DC Isolator
ກົນໄກການດັບໄຟຟ້າລັດວົງຈອນ	ສູນຂ້າມກະແສໄຟຟ້າທໍາມະຊາດ (100-120 ເທື່ອ/ວິນາທີ)	ການດັບເພີງກົນຈັກບັງຄັບ (magnetic blow-out + arc chutes)
Contact Gap Required	3-6mm (ແຕກຕ່າງກັນຕາມແຮງດັນ)	8-15mm (ຊ່ອງຫວ່າງຂະຫນາດໃຫຍ່ກວ່າສໍາລັບແຮງດັນດຽວກັນ)
Arc Chute Design	ຫນ້ອຍຫຼືບໍ່ມີ	ແຜ່ນແຍກເລິກ, ເລຂາຄະນິດຮຸກຮານ
Magnetic Blow-Out	ທາງເລືອກ (ສໍາລັບການຂັດຂວາງໄວ)	ບັງຄັບ (ແມ່ເຫຼັກຖາວອນຫຼື coils)
ວັດສະດຸຕິດຕໍ່	ທອງແດງ, ທອງເຫລືອງ, ໂລຫະປະສົມມາດຕະຖານ	ເນື້ອໃນເງິນສູງ (Ag-W, Ag-Ni alloys)
Voltage Rating Example	690V AC	1000V DC ຫຼື 1500V DC
Current Rating Example	32A, 63A, 125A ປົກກະຕິ	16A-1600A (ລະດັບກ້ວາງກວ່າສໍາລັບ PV/ESS)
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ການຄວບຄຸມມໍເຕີ, HVAC, ການແຈກຢາຍ AC ອຸດສາຫະກໍາ	ແສງຕາເວັນ PV, ການເກັບຮັກສາຫມໍ້ໄຟ, ການສາກໄຟ EV, DC microgrids
ມາດຕະຖານ	IEC 60947-3:2020 (ປະເພດການນໍາໃຊ້ AC)	IEC 60947-3:2020 (ປະເພດການນໍາໃຊ້ DC: DC-21B, DC-PV2)
ຂະໜາດ & ນ້ຳໜັກ	ກະທັດຮັດ, ນ້ໍາຫນັກເບົາ	ໃຫຍ່ກວ່າ, ຫນັກກວ່າ (ຂະຫນາດ 2-3× ສໍາລັບລະດັບປະຈຸບັນດຽວກັນ)
ຄ່າໃຊ້ຈ່າຍ	ຕ່ໍາກວ່າ (ເສັ້ນພື້ນຖານ)	ລາຄາແພງກວ່າ 2-3×
Arc Duration on Opening	<10ms (ໄປຫາສູນຂ້າມຕໍ່ໄປ)	ຕໍ່ເນື່ອງຈົນກ່ວາ extinguished ກົນຈັກ

Key Takeaway: “ຄ່າປັບໄໝ 2-3×” ສໍາລັບ DC isolators ບໍ່ແມ່ນການຂູດຮີດລາຄາ - ມັນສະທ້ອນໃຫ້ເຫັນເຖິງພາສີຟີຊິກພື້ນຖານຂອງການດັບໄຟຟ້າໂດຍບໍ່ມີການສູນຂ້າມ.

ເມື່ອໃດທີ່ຈະໃຊ້ DC vs AC Isolators

ການຕັດສິນໃຈບໍ່ແມ່ນກ່ຽວກັບຄວາມມັກຫຼືການເພີ່ມປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ - ມັນກ່ຽວກັບການຈັບຄູ່ຄວາມສາມາດໃນການດັບໄຟຟ້າຂອງ isolator ກັບປະເພດປະຈຸບັນຂອງລະບົບຂອງທ່ານ.

ໃຊ້ DC Isolators ສໍາລັບ:

1. ລະບົບແສງຕາເວັນ (PV).
ທຸກໆສາຍ DC ຂອງແຖວແສງຕາເວັນຕ້ອງການການແຍກລະຫວ່າງແຖວແລະຕົວປ່ຽນ. ແຮງດັນໄຟຟ້າຂອງສາຍໂດຍທົ່ວໄປບັນລຸ 600-1000V DC. ຊອກຫາປະເພດການນໍາໃຊ້ IEC 60947-3 DC-PV2 ທີ່ຖືກອອກແບບມາໂດຍສະເພາະສໍາລັບຫນ້າທີ່ປ່ຽນ PV. ອ້າງອີງເຖິງຄູ່ມືຂອງພວກເຮົາກ່ຽວກັບ ການຈັດອັນດັບແຮງດັນໄຟຟ້າຂອງ Solar Combiner Box ສໍາລັບລາຍລະອຽດເພີ່ມເຕີມ.

2. ລະບົບເກັບຮັກສາພະລັງງານຫມໍ້ໄຟ (ESS).
ທະນາຄານຫມໍ້ໄຟເຮັດວຽກຢູ່ແຮງດັນ DC ຕັ້ງແຕ່ 48V ຫາ 800V+. ການແຍກແມ່ນຕ້ອງການລະຫວ່າງໂມດູນຫມໍ້ໄຟແລະ inverters.

3. ໂຄງສ້າງພື້ນຖານການສາກໄຟ EV
ເຄື່ອງສາກໄວ DC ສົ່ງ 400-800V DC ໂດຍກົງໃສ່ຫມໍ້ໄຟລົດ.

4. DC Microgrids ແລະ Data Centers
ສູນຂໍ້ມູນນັບມື້ນັບໃຊ້ການແຈກຢາຍ 380V DC ເພື່ອຫຼຸດຜ່ອນການສູນເສຍການປ່ຽນແປງ.

5. ການແຈກຢາຍທາງທະເລແລະທາງລົດໄຟ DC
ເຮືອແລະລົດໄຟໄດ້ໃຊ້ການແຈກຢາຍ DC (24V, 48V, 110V, 750V) ເປັນເວລາຫລາຍສິບປີ.

ໃຊ້ AC Isolators ສໍາລັບ:

1. ວົງຈອນຄວບຄຸມມໍເຕີ
ການແຍກສໍາລັບມໍເຕີ induction AC, ລະບົບ HVAC, ແລະປັ໊ມ.

2. ການແຈກຢາຍ AC ຂອງອາຄານ
ການແຍກສໍາລັບແຜງໄຟແລະການໂຫຼດທົ່ວໄປຂອງອາຄານ.

3. ແຜງຄວບຄຸມ AC ອຸດສາຫະກໍາ
ຕູ້ຄວບຄຸມເຄື່ອງຈັກທີ່ມີ AC contactors ແລະ PLCs.

ກົດລະບຽບທີ່ສໍາຄັນ

ຖ້າແຮງດັນໄຟຟ້າຂອງລະບົບຂອງທ່ານແມ່ນ DC — ເຖິງແມ່ນວ່າ 48V DC — ໃຫ້ໃຊ້ isolator ທີ່ໄດ້ຮັບການຈັດອັນດັບ DC. ຟີຊິກຂອງ arc ບໍ່ສົນໃຈລະດັບແຮງດັນ; ພວກເຂົາສົນໃຈປະເພດ waveform. arc 48V DC ຍັງສາມາດຮັກສາແລະເຮັດໃຫ້ການເຊື່ອມໂລຫະຕິດຕໍ່ໃນສະວິດ AC ເທົ່ານັ້ນ.

ຄູ່ມືການເລືອກ: ວິທີການ 4 ຂັ້ນຕອນສໍາລັບ DC Isolators

ຂັ້ນຕອນທີ 1: ຄິດໄລ່ແຮງດັນໄຟຟ້າສູງສຸດຂອງລະບົບ

ສໍາລັບ Solar PV: ຄິດໄລ່ string Voc ຢູ່ທີ່ອຸນຫະພູມອາກາດລ້ອມຮອບທີ່ຄາດວ່າຈະຕໍ່າສຸດ. Voc ເພີ່ມຂຶ້ນປະມານ 0.3-0.4% ຕໍ່°C ຕ່ໍາກວ່າ 25°C.

• ຕົວຢ່າງ: string 10 ແຜງ, Voc = 49V/ແຜງຢູ່ STC. ທີ່ -10°C: 49V × 1.14 (ປັດໄຈອຸນຫະພູມ) × 10 ແຜງ = 559V DC ການຈັດອັນດັບ isolator ຕໍາ່ສຸດທີ່

专业提示： ສະເຫມີ spec isolator voltage rating ຢ່າງຫນ້ອຍ 20% ຂ້າງເທິງແຮງດັນໄຟຟ້າສູງສຸດຂອງລະບົບທີ່ຄິດໄລ່ສໍາລັບຂອບຄວາມປອດໄພ.

ຂັ້ນຕອນທີ 2: ກໍານົດການຈັດອັນດັບປະຈຸບັນ

ສໍາລັບ Solar PV: ໃຊ້ string short-circuit current (Isc) × 1.25 ປັດໄຈຄວາມປອດໄພ.

ຂັ້ນຕອນທີ 3: ກວດສອບປະເພດການນໍາໃຊ້

ກວດເບິ່ງ datasheet ສໍາລັບ IEC 60947-3 ປະເພດການນໍາໃຊ້: DC-21B ສໍາລັບວົງຈອນ DC ທົ່ວໄປ, DC-PV2 ໂດຍສະເພາະສໍາລັບການສະຫຼັບ DC photovoltaic.

ຂັ້ນຕອນທີ 4: ຢືນຢັນການຈັດອັນດັບ Short-Circuit (ຖ້າມີ)

ຕົວແຍກສ່ວນໃຫຍ່ຖືກອອກແບບມາສໍາລັບການປ່ຽນໂດຍບໍ່ມີການໂຫຼດຫຼືການໂຫຼດຫນ້ອຍທີ່ສຸດ. ສໍາລັບການປ່ຽນການໂຫຼດປົກກະຕິຫຼືການຂັດຂວາງຄວາມຜິດ, ໃຫ້ລະບຸ ເຄື່ອງຕັດວົງຈອນໄຟຟ້າ DC ແທນ.

专业提示： DC isolators ມີຄ່າໃຊ້ຈ່າຍ 2-3 ເທົ່າຫຼາຍກ່ວາ AC isolators ທຽບເທົ່າເພາະວ່າພວກເຂົາຕ້ອງການວັດສະດຸຕິດຕໍ່ທີ່ແຕກຕ່າງກັນໂດຍພື້ນຖານ, ລະບົບ blow-out ແມ່ເຫຼັກ, ແລະຫ້ອງດັບເພີງ arc ເລິກ.

ຖາມເລື້ອຍໆ

ສະຫຼຸບ: ຟີຊິກບໍ່ແມ່ນທາງເລືອກ

ຄວາມແຕກຕ່າງລະຫວ່າງສະວິດ isolator DC ແລະ AC ບໍ່ແມ່ນເລື່ອງຂອງການຈັດອັນດັບ, ຄ່າໃຊ້ຈ່າຍ, ຫຼືຄວາມມັກ. ມັນເປັນຟີຊິກ.

AC isolators ອາໄສ “ຕາໜ່າງຄວາມປອດໄພຂ້າມສູນ”. DC isolators ປະເຊີນຫນ້າ “ບັນຫາ Arc ທີ່ບໍ່ມີທີ່ສິ້ນສຸດ”. arc ຈະຮັກສາໄວ້ຢ່າງບໍ່ມີກໍານົດເວັ້ນເສຍແຕ່ວ່າສະວິດບັງຄັບໃຫ້ດັບເພີງໂດຍຜ່ານ coils blow-out ແມ່ເຫຼັກແລະ chutes arc ເລິກ.

ເມື່ອທ່ານ spec isolator ສໍາລັບ string solar PV ຫຼືການເກັບຮັກສາຫມໍ້ໄຟ, ທ່ານກໍາລັງເລືອກລະບົບດັບເພີງ arc. ໃຊ້ຜິດ, ແລະທ່ານສ່ຽງຕໍ່ການເກີດໄຟໄຫມ້ແລະໄຟ. ກົດລະບຽບແມ່ນງ່າຍດາຍ: ຖ້າແຮງດັນໄຟຟ້າຂອງທ່ານແມ່ນ DC, ໃຫ້ໃຊ້ isolator ທີ່ໄດ້ຮັບການຈັດອັນດັບ DC.

ຟີຊິກບໍ່ສາມາດຕໍ່ລອງໄດ້. ເລືອກຕາມຄວາມເຫມາະສົມ.

---
