ເຄື່ອງຕັດວົງຈອນປັບໄດ້ແມ່ນຫຍັງ?

Key Takeaways

• ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ ອະນຸຍາດໃຫ້ຜູ້ໃຊ້ປັບປ່ຽນການຕັ້ງຄ່າການຕັດວົງຈອນ (ພາລາມິເຕີກະແສໄຟຟ້າ ແລະ ເວລາ) ໃຫ້ກົງກັບຄວາມຕ້ອງການຂອງການໂຫຼດສະເພາະ, ບໍ່ເໝືອນກັບເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າຄົງທີ່ທີ່ມີຄ່າທີ່ຕັ້ງໄວ້ລ່ວງໜ້າ
• ສາມປະເພດການປັບຫຼັກ: ການປ້ອງກັນໄລຍະຍາວ (ການໂຫຼດເກີນຄວາມຮ້ອນ), ໄລຍະສັ້ນ (ກະແສໄຟຟ້າເກີນຊົ່ວຄາວ), ແລະ ການຕັ້ງຄ່າການປ້ອງກັນທັນທີ (ວົງຈອນສັ້ນ)
• ການນຳໃຊ້ຫຼັກ: ການຄວບຄຸມມໍເຕີອຸດສາຫະກຳ, ສະພາບແວດລ້ອມການໂຫຼດທີ່ປ່ຽນແປງໄດ້, ລະບົບ HVAC, ການຕິດຕັ້ງແສງຕາເວັນ, ແລະ ອຸປະກອນທີ່ມີຄວາມຕ້ອງການພະລັງງານທີ່ເໜັງຕີງ
• ການແລກປ່ຽນຕົ້ນທຶນກັບຄວາມຍືດຫຍຸ່ນ: ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ມີລາຄາແພງກວ່າປະເພດຄົງທີ່ 30-50%, ແຕ່ກຳຈັດຄວາມຕ້ອງການສຳລັບສາງເຄື່ອງຕັດວົງຈອນຫຼາຍອັນ
• ການກຳນົດປະເພດ A ທຽບກັບປະເພດ B: ເຄື່ອງຕັດວົງຈອນປະເພດ A ອະນຸຍາດໃຫ້ມີການປັບຕົວພາກສະໜາມແບບບໍ່ຈຳກັດ; ເຄື່ອງຕັດວົງຈອນປະເພດ B ສາມາດປັບໄດ້ພຽງແຕ່ລົງຈາກລະດັບສູງສຸດຂອງພວກມັນເທົ່ານັ້ນ
• ຫນ່ວຍເດີນທາງເອເລັກໂຕຣນິກ ສະເໜີຄວາມສາມາດໃນການປັບຕົວທີ່ຊັດເຈນທີ່ສຸດ (ຄວາມຖືກຕ້ອງ ±5%) ເມື່ອທຽບກັບປະເພດຄວາມຮ້ອນ-ແມ່ເຫຼັກ (ຄວາມທົນທານ ±20%)

---

ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ແມ່ນອຸປະກອນປ້ອງກັນທີ່ອະນຸຍາດໃຫ້ຜູ້ໃຊ້ປັບປ່ຽນການຕັ້ງຄ່າການຕັດວົງຈອນຂອງມັນ—ລວມທັງຂອບເຂດກະແສໄຟຟ້າ ແລະ ການຊັກຊ້າເວລາ—ເພື່ອໃຫ້ກົງກັບຄຸນລັກສະນະໄຟຟ້າຂອງວົງຈອນ ຫຼື ອຸປະກອນທີ່ຖືກປ້ອງກັນຢ່າງຊັດເຈນ. ບໍ່ເໝືອນກັບເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າຄົງທີ່ທີ່ມາພ້ອມກັບການຕັ້ງຄ່າທີ່ກຳນົດໄວ້ລ່ວງໜ້າຈາກໂຮງງານ, ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ໃຫ້ຄວາມຍືດຫຍຸ່ນໃນການປັບປ່ຽນພາລາມິເຕີການປ້ອງກັນໃນພາກສະໜາມ, ເຮັດໃຫ້ພວກມັນມີຄວາມຈຳເປັນສຳລັບການນຳໃຊ້ທີ່ສະພາບການໂຫຼດແຕກຕ່າງກັນ ຫຼື ບ່ອນທີ່ຕ້ອງການການປະສານງານທີ່ຊັດເຈນກັບອຸປະກອນປ້ອງກັນອື່ນໆ.

ໃນລະບົບໄຟຟ້າອຸດສາຫະກຳ ແລະ ການຄ້າ, ຂະໜາດດຽວບໍ່ຄ່ອຍເໝາະສົມກັບທຸກຢ່າງ. ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ແກ້ໄຂສິ່ງທ້າທາຍນີ້ໂດຍການສະເໜີການປ້ອງກັນທີ່ສາມາດປັບແຕ່ງໄດ້ທີ່ປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການສະເພາະຂອງທ່ານ—ບໍ່ວ່າທ່ານຈະປ້ອງກັນມໍເຕີທີ່ມີກະແສໄຟຟ້າເຂົ້າສູງ, ປະສານງານເຄື່ອງຕັດວົງຈອນຫຼາຍອັນໃນລະບົບການແຈກຢາຍທີ່ສັບສົນ, ຫຼື ຮອງຮັບການປ່ຽນແປງການໂຫຼດໃນອະນາຄົດໂດຍບໍ່ຕ້ອງປ່ຽນອຸປະກອນ.

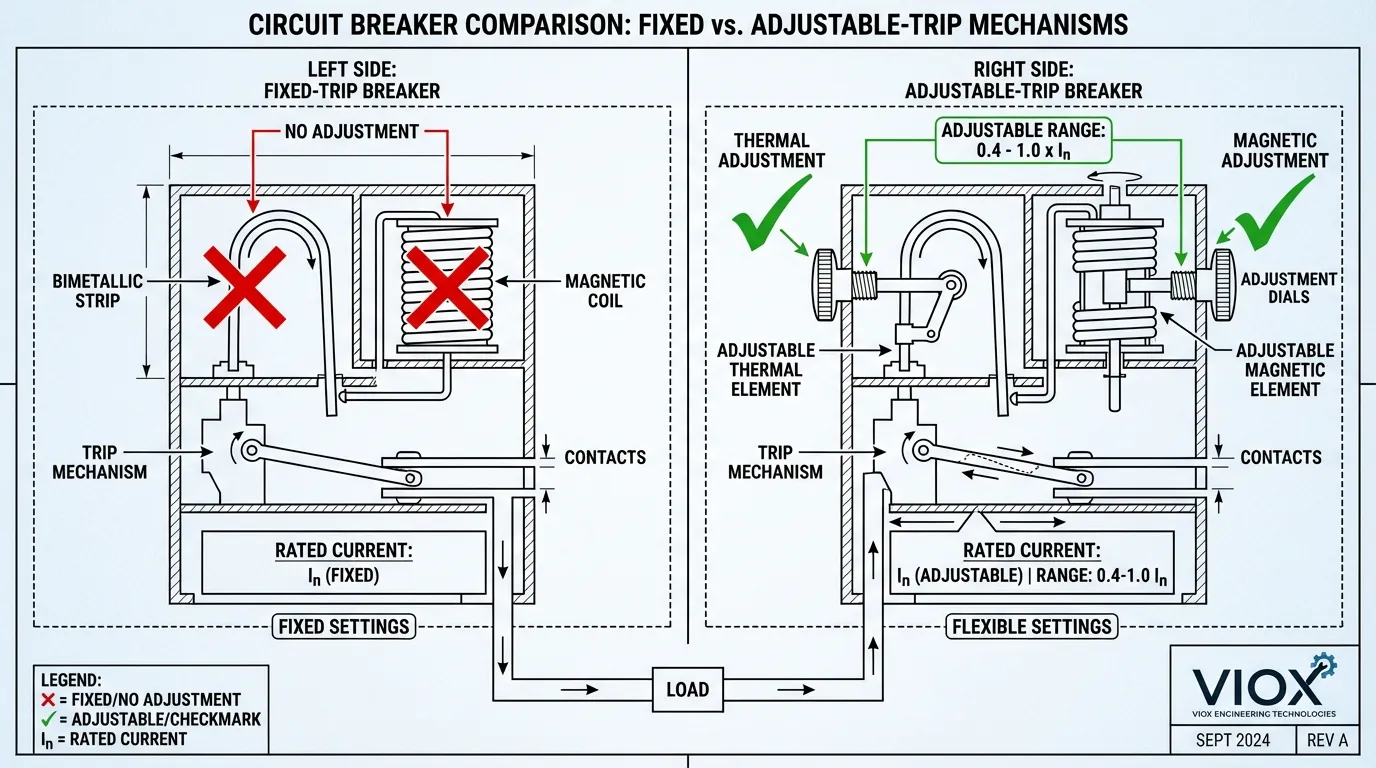

ເຂົ້າໃຈພື້ນຖານ: ເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່ ທຽບກັບແບບປັບໄດ້

ອັນໃດເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນ “ປັບໄດ້”?

ຄຳວ່າ “ປັບໄດ້” ໝາຍເຖິງຄວາມສາມາດຂອງເຄື່ອງຕັດວົງຈອນໃນການປັບປ່ຽນຄຸນລັກສະນະການຕັດວົງຈອນໜຶ່ງ ຫຼື ຫຼາຍກວ່ານັ້ນຫຼັງຈາກການຕິດຕັ້ງ. ອີງຕາມມາດຕາ 100 ຂອງລະຫັດໄຟຟ້າແຫ່ງຊາດ (NEC), ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ຖືກກຳນົດວ່າເປັນ “ຄຳສັບທີ່ມີຄຸນສົມບັດຊີ້ບອກວ່າເຄື່ອງຕັດວົງຈອນສາມາດຕັ້ງໃຫ້ຕັດວົງຈອນໄດ້ໃນຄ່າກະແສໄຟຟ້າ, ເວລາ, ຫຼື ທັງສອງຢ່າງທີ່ແຕກຕ່າງກັນ, ພາຍໃນຂອບເຂດທີ່ກຳນົດໄວ້ລ່ວງໜ້າ.”

ເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າຄົງທີ່ ມີພາລາມິເຕີການປ້ອງກັນຂອງພວກມັນຖືກຕັ້ງໄວ້ຢ່າງຖາວອນໃນລະຫວ່າງການຜະລິດ. ຕົວຢ່າງ, ມາດຕະຖານ 100A ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ (MCB) ຈະຕັດວົງຈອນປະມານ 100A ສຳລັບສະພາບການໂຫຼດເກີນ ແລະ ໃນຫຼາຍຄູນຄົງທີ່ (ໂດຍປົກກະຕິ 5-10 ເທົ່າຂອງກະແສໄຟຟ້າທີ່ກຳນົດ) ສຳລັບວົງຈອນສັ້ນ. ການຕັ້ງຄ່າເຫຼົ່ານີ້ບໍ່ສາມາດປ່ຽນແປງໄດ້ໂດຍບໍ່ຕ້ອງປ່ຽນເຄື່ອງຕັດວົງຈອນທັງໝົດ.

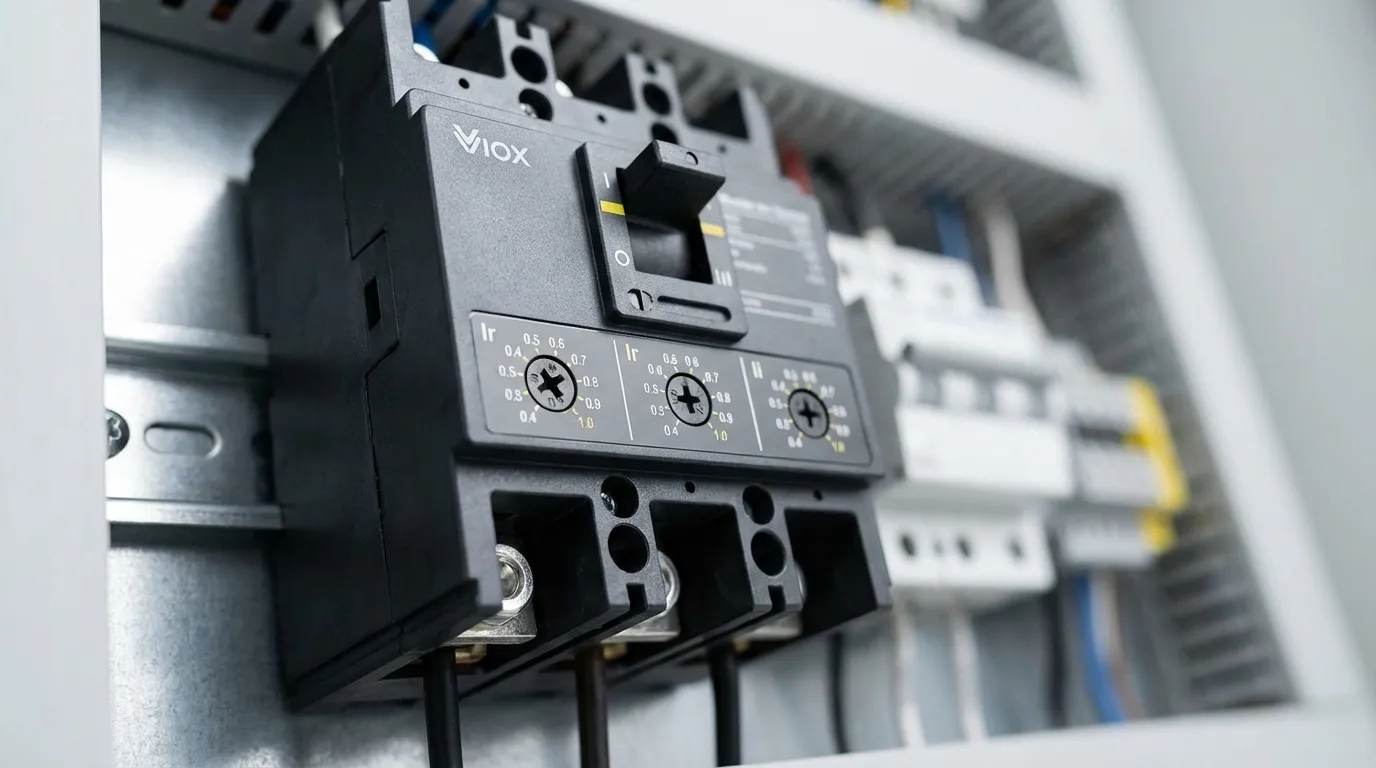

ເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້, ພົບເຫັນທົ່ວໄປໃນ 塑壳断路器（MCCB） ແລະ ເຄື່ອງຕັດວົງຈອນອາກາດ (ACBs), ມີກົນໄກ—ບໍ່ວ່າຈະເປັນໜ້າປັດກົນຈັກ, ການຄວບຄຸມເອເລັກໂຕຣນິກ, ຫຼື ປລັກການຈັດອັນດັບທີ່ປ່ຽນແທນໄດ້—ທີ່ອະນຸຍາດໃຫ້ປັບປ່ຽນຂອບເຂດການຕັດວົງຈອນ ແລະ ຄຸນລັກສະນະເວລາ. ຄວາມຍືດຫຍຸ່ນນີ້ເຮັດໃຫ້ຂະໜາດກອບເຄື່ອງຕັດວົງຈອນດຽວສາມາດໃຫ້ບໍລິການແກ່ການນຳໃຊ້ຫຼາຍຢ່າງທີ່ມີຄວາມຕ້ອງການການປ້ອງກັນທີ່ແຕກຕ່າງກັນ.

ຄວາມແຕກຕ່າງຫຼັກໂດຍຫຍໍ້

ຄຸນສົມບັດ	ເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າຄົງທີ່	ເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້
ການເດີນທາງໃນປະຈຸບັນ	ຕັ້ງຄ່າຈາກໂຮງງານ, ບໍ່ສາມາດປັບໄດ້	ປັບໄດ້ພາຍໃນຂອບເຂດທີ່ກຳນົດ (ເຊັ່ນ: 0.4-1.0 × In)
ການເລື່ອນເວລາ	ເສັ້ນໂຄ້ງຄວາມຮ້ອນຄົງທີ່	ການຊັກຊ້າໄລຍະຍາວ ແລະ ໄລຍະສັ້ນທີ່ສາມາດປັບໄດ້
ການຕັດວົງຈອນທັນທີ	ຕັ້ງຄ່າຄົງທີ່ຢູ່ທີ່ 5-10× ການຈັດອັນດັບ	ປັບໄດ້ຈາກ 2-40× ການຈັດອັນດັບ (ຂຶ້ນກັບຮູບແບບ)
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ວົງຈອນທີ່ຢູ່ອາໄສ, ແສງສະຫວ່າງ, ການໂຫຼດແບບງ່າຍດາຍ	ມໍເຕີ, ອຸປະກອນອຸດສາຫະກຳ, ລະບົບທີ່ສຳຄັນຕໍ່ການປະສານງານ
ຄ່າໃຊ້ຈ່າຍ	ຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນຕ່ໍາ	ຄ່າໃຊ້ຈ່າຍສູງກວ່າ 30-50%
ຢືດຢຸ່ນ	ຮຽກຮ້ອງໃຫ້ມີການທົດແທນສໍາລັບການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນ	ເຄື່ອງຕັດວົງຈອນອັນດຽວໃຫ້ບໍລິການແກ່ການນຳໃຊ້ຫຼາຍຢ່າງ
ຄວາມສັບສົນ	ການດຳເນີນງານແບບງ່າຍດາຍ	ຕ້ອງການຄວາມຮູ້ທາງດ້ານວິຊາການສຳລັບການປັບຕົວທີ່ເໝາະສົມ
ປະເພດທົ່ວໄປ	MCB (6-125A)	MCCB (100-2500A), ACB (800-6300A)

ປະເພດຂອງການຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້ໃນເຄື່ອງຕັດວົງຈອນ

ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ທີ່ທັນສະໄໝສະເໜີສາມໜ້າທີ່ການປ້ອງກັນຫຼັກ, ແຕ່ລະອັນມີຄວາມສາມາດໃນການປັບຕົວຂອງຕົນເອງ. ການເຂົ້າໃຈການຕັ້ງຄ່າເຫຼົ່ານີ້ແມ່ນສຳຄັນຕໍ່ການນຳໃຊ້ ແລະ ການປະສານງານລະບົບທີ່ເໝາະສົມ.

1. ການປ້ອງກັນໄລຍະຍາວ (ການໂຫຼດເກີນຄວາມຮ້ອນ)

ຟັງຊັນ: ປ້ອງກັນສະພາບການກະແສໄຟຟ້າເກີນທີ່ຍືນຍົງທີ່ສາມາດທຳລາຍສາຍເຄເບີ້ນ, ແຖບລົດເມ, ແລະ ອຸປະກອນທີ່ເຊື່ອມຕໍ່ຜ່ານຄວາມຮ້ອນຫຼາຍເກີນໄປ.

ພາລາມິເຕີການປັບ:

• ການຕັ້ງຄ່າກະແສໄຟຟ້າ (Ir): ໂດຍປົກກະຕິແລ້ວສາມາດປັບໄດ້ຈາກ 0.4 ຫາ 1.0 ເທົ່າຂອງການຈັດອັນດັບນາມມະຍົດຂອງເຄື່ອງຕັດວົງຈອນ (In)
  • ຕົວຢ່າງ: ເຄື່ອງຕັດວົງຈອນ 1000A ສາມາດຕັ້ງໄດ້ທຸກບ່ອນຈາກ 400A ຫາ 1000A
  • ອະນຸຍາດໃຫ້ຈັບຄູ່ເຄື່ອງຕັດວົງຈອນກັບຄວາມຕ້ອງການການໂຫຼດຕົວຈິງ
• ການຊັກຊ້າເວລາ (tr): ປັບໄດ້ຈາກ 60 ຫາ 600 ວິນາທີ
  • ກຳນົດວ່າເຄື່ອງຕັດວົງຈອນທົນທານຕໍ່ກະແສໄຟຟ້າເກີນດົນປານໃດກ່ອນທີ່ຈະຕັດວົງຈອນ

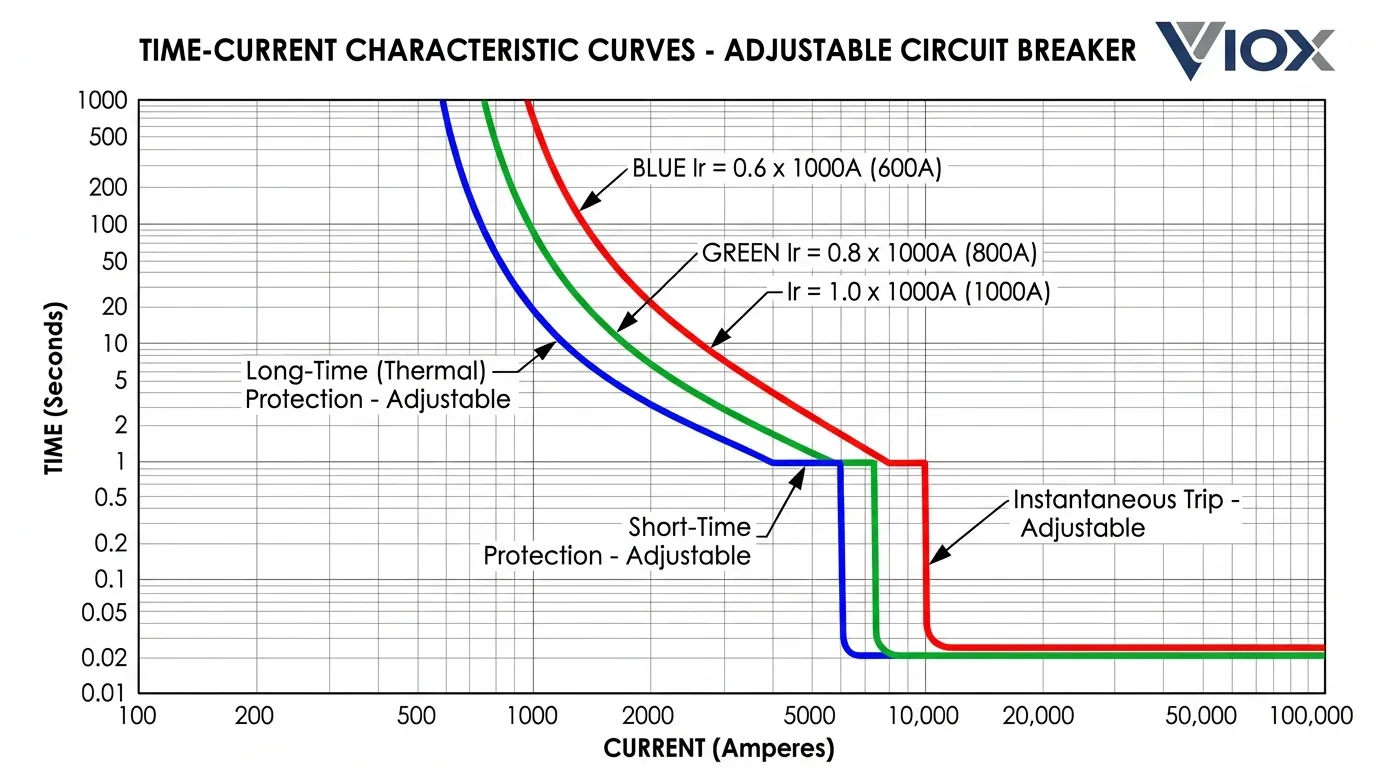

  • ໃຊ້ຄຸນລັກສະນະເວລາປີ້ນກັບກັນ: ກະແສໄຟຟ້າເກີນສູງກວ່າ = ການຕັດວົງຈອນໄວຂຶ້ນ

ຄໍາຮ້ອງສະຫມັກພາກປະຕິບັດ: ຖ້າສະຖານທີ່ຂອງທ່ານມີ MCCB 1000A ແຕ່ການໂຫຼດທີ່ເຊື່ອມຕໍ່ຕົວຈິງແມ່ນພຽງແຕ່ 600A, ທ່ານສາມາດປັບ Ir ເປັນ 0.6 × 1000A = 600A. ນີ້ໃຫ້ການປ້ອງກັນທີ່ດີທີ່ສຸດໂດຍບໍ່ມີການຕັດວົງຈອນທີ່ບໍ່ຈຳເປັນໃນຂະນະທີ່ຮັກສາຄວາມຍືດຫຍຸ່ນໃນການເພີ່ມການຕັ້ງຄ່າຖ້າທ່ານເພີ່ມການໂຫຼດຫຼາຍຂຶ້ນໃນອະນາຄົດ.

2. ການປ້ອງກັນໄລຍະສັ້ນ (ກະແສໄຟຟ້າເກີນຊົ່ວຄາວ)

ຟັງຊັນ: ໃຫ້ການປ້ອງກັນຕໍ່ສະພາບການກະແສໄຟຟ້າເກີນຊົ່ວຄາວທີ່ເກີນລະດັບການດຳເນີນງານປົກກະຕິແຕ່ຕໍ່າກວ່າຂະໜາດວົງຈອນສັ້ນ. ການຕັ້ງຄ່ານີ້ແມ່ນສຳຄັນຕໍ່ການປະສານງານທີ່ເລືອກໄດ້.

ພາລາມິເຕີການປັບ:

• ການຮັບໄລຍະສັ້ນ (Isd): ປັບໄດ້ຈາກ 1.5 ຫາ 10 ເທົ່າຂອງ Ir
  • ຕົວຢ່າງ: ດ້ວຍ Ir = 600A, ການຮັບໄລຍະສັ້ນສາມາດຕັ້ງແຕ່ 900A ຫາ 6000A
• ການຊັກຊ້າໃນໄລຍະສັ້ນ (tsd): ມີສອງຮູບແບບໃຫ້ເລືອກ
  • ເວລາຄົງທີ່: 0.05 ຫາ 0.5 ວິນາທີ
  • I²t Ramp: 0.18 ຫາ 0.45 ວິນາທີ (ລັກສະນະເວລາປີ້ນກັບ)

ເປັນຫຍັງມັນຈຶ່ງສຳຄັນ: ການຊັກຊ້າໃນໄລຍະສັ້ນຊ່ວຍໃຫ້ເຄື່ອງຕັດວົງຈອນລຸ່ມນ້ຳສາມາດລ້າງຂໍ້ຜິດພາດກ່ອນ, ປ້ອງກັນການຢຸດເຮັດວຽກທີ່ບໍ່ຈຳເປັນໃນພາກສ່ວນທີ່ບໍ່ໄດ້ຮັບຜົນກະທົບຂອງສະຖານທີ່ຂອງທ່ານ. ຕົວຢ່າງ, ຖ້າຂໍ້ຜິດພາດເກີດຂື້ນໃນວົງຈອນສາຂາ, ການຊັກຊ້າໃນໄລຍະສັ້ນໃນເຄື່ອງຕັດວົງຈອນຫຼັກເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນສາຂາມີເວລາທີ່ຈະຕັດ, ຮັກສາພະລັງງານໃຫ້ກັບວົງຈອນອື່ນໆ.

3. ການປ້ອງກັນທັນທີ (ວົງຈອນສັ້ນ)

ຟັງຊັນ: ໃຫ້ການປ້ອງກັນທັນທີຕໍ່ກັບກະແສໄຟຟ້າລັດວົງຈອນທີ່ຮ້າຍແຮງໂດຍບໍ່ມີການຊັກຊ້າໂດຍເຈດຕະນາ (ໂດຍປົກກະຕິ <50 ມິນລິວິນາທີ).

ພາລາມິເຕີການປັບ:

• ການເລືອກທັນທີ (Ii): ປັບໄດ້ຈາກ 2 ຫາ 40 ເທົ່າຂອງ Ir (ຂຶ້ນກັບປະເພດເຄື່ອງຕັດວົງຈອນ)
  • ເຄື່ອງຕັດວົງຈອນບາງອັນມີການຕັ້ງຄ່າທັນທີທີ່ຄົງທີ່ (ທົ່ວໄປໃນ MCCB ຂະໜາດນ້ອຍກວ່າ)
  • ເຄື່ອງຕັດວົງຈອນຂະໜາດໃຫຍ່ທີ່ມີໜ່ວຍເດີນທາງເອເລັກໂຕຣນິກໃຫ້ລະດັບການປັບທີ່ກວ້າງກວ່າ

ຂໍ້ຄວນພິຈາລະນາທີ່ສຳຄັນ: ການຕັ້ງຄ່າການເດີນທາງທັນທີຕໍ່າເກີນໄປສາມາດເຮັດໃຫ້ເກີດການເດີນທາງທີ່ບໍ່ສະດວກໃນລະຫວ່າງການເລີ່ມຕົ້ນຂອງມໍເຕີ ຫຼື ການເລີ່ມຕົ້ນຂອງໝໍ້ແປງ. ການຕັ້ງຄ່າມັນສູງເກີນໄປອາດຈະທໍາລາຍການປົກປ້ອງ. ການຕັ້ງຄ່າທີ່ດີທີ່ສຸດແມ່ນຂຶ້ນກັບກະແສໄຟຟ້າຜິດປົກກະຕິທີ່ມີຢູ່ໃນສະຖານທີ່ຕັດວົງຈອນ ແລະ ຄວາມຕ້ອງການປະສານງານກັບອຸປະກອນຂຶ້ນ/ລົງນ້ຳ.

4. ການປ້ອງກັນຄວາມຜິດພາດຂອງດິນ (ຄຸນສົມບັດທາງເລືອກ)

ຟັງຊັນ: ກວດພົບ ແລະ ຂັດຂວາງກະແສໄຟຟ້າຜິດພາດຂອງດິນທີ່ອາດເຮັດໃຫ້ເກີດໄຟໄໝ້ ຫຼື ຄວາມເສຍຫາຍຂອງອຸປະກອນ.

ພາລາມິເຕີການປັບ:

• ການເລືອກຄວາມຜິດພາດຂອງດິນ (Ig): ປັບໄດ້ຈາກ 20% ຫາ 70% ຂອງອັດຕາເຄື່ອງຕັດວົງຈອນ
• ການຊັກຊ້າເວລາຄວາມຜິດພາດຂອງດິນ: ໂດຍປົກກະຕິ 0.1s, 0.2s, ຫຼື 0.4s

ຄໍາຮ້ອງສະຫມັກ: ຈຳເປັນສຳລັບລະບົບທີ່ຄວາມຜິດພາດຂອງດິນອາດຈະບໍ່ສ້າງກະແສໄຟຟ້າພຽງພໍທີ່ຈະກະຕຸ້ນການປ້ອງກັນກະແສໄຟຟ້າເກີນມາດຕະຖານ, ໂດຍສະເພາະໃນລະບົບທີ່ຕໍ່ດິນຢ່າງແໜ້ນໜາ ຫຼື ບ່ອນທີ່ຕ້ອງການຫຼຸດຜ່ອນອັນຕະລາຍຈາກແສງໄຟ.

ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ເຮັດວຽກແນວໃດ: ເຕັກໂນໂລຊີໜ່ວຍເດີນທາງ

ໜ່ວຍເດີນທາງຄວາມຮ້ອນ-ແມ່ເຫຼັກ (ແບບດັ້ງເດີມ)

ອົງປະກອບຄວາມຮ້ອນ (ການປ້ອງກັນໄລຍະຍາວ):

• ໃຊ້ແຖບ bimetallic ທີ່ຮ້ອນຂຶ້ນຈາກການໄຫຼຂອງກະແສໄຟຟ້າ
• ເມື່ອກະແສໄຟຟ້າເພີ່ມຂຶ້ນ, ແຖບຈະງໍເນື່ອງຈາກການຂະຫຍາຍຕົວທາງຄວາມຮ້ອນທີ່ແຕກຕ່າງກັນ
• ເມື່ອມີກະແສໄຟຟ້າເກີນ, ແຖບຈະງໍພຽງພໍທີ່ຈະປ່ອຍກົນໄກການເດີນທາງ
• ການປັບປ່ຽນໂດຍປົກກະຕິຜ່ານໜ້າປັດທີ່ປ່ຽນແປງການໃຊ້ກົນຈັກ ຫຼື ຄວາມເຄັ່ງຕຶງຂອງພາກຮຽນ spring
• ຄວາມຖືກຕ້ອງ: ແຖບຄວາມທົນທານ ±20% (ມີຢູ່ໃນຟີຊິກຄວາມຮ້ອນ)

ອົງປະກອບແມ່ເຫຼັກ (ການປ້ອງກັນທັນທີ):

• ຂົດລວດແມ່ເຫຼັກໄຟຟ້າສ້າງແຮງແມ່ເຫຼັກທີ່ເປັນອັດຕາສ່ວນກັບກະແສໄຟຟ້າ
• ເມື່ອກະແສໄຟຟ້າເກີນຂອບເຂດ, ແຮງແມ່ເຫຼັກຈະເອົາຊະນະຄວາມເຄັ່ງຕຶງຂອງພາກຮຽນ spring
• ປ່ອຍກົນໄກການເດີນທາງທັນທີ
• ການປັບປ່ຽນໂດຍການປ່ຽນຕໍາແໜ່ງຂົດລວດ, ຊ່ອງຫວ່າງອາກາດ, ຫຼື ຄວາມເຄັ່ງຕຶງຂອງພາກຮຽນ spring
• ເວລາຕອບສະຫນອງ: <50 ມິນລິວິນາທີ

ຂໍ້ຈໍາກັດ:

• ຂຶ້ນກັບອຸນຫະພູມ (ສະພາບແວດລ້ອມມີຜົນກະທົບຕໍ່ອົງປະກອບຄວາມຮ້ອນ)
• ຄວາມແມ່ນຍໍາໃນການປັບປ່ຽນຈໍາກັດ
• ບໍ່ມີຄວາມສາມາດໃນການຊັກຊ້າໃນໄລຍະສັ້ນໃນແບບພື້ນຖານ
• ບໍ່ສາມາດໃຫ້ຄຸນສົມບັດຂັ້ນສູງເຊັ່ນ: ການວັດແທກ ຫຼື ການສື່ສານ

ໜ່ວຍເດີນທາງເອເລັກໂຕຣນິກ (ທັນສະໄໝ)

ຫຼັກການປະຕິບັດງານ:

• ໝໍ້ແປງກະແສໄຟຟ້າ (CTs) ວັດແທກກະແສໄຟຟ້າໃນແຕ່ລະໄລຍະ
• ໄມໂຄຣໂປຣເຊສເຊີວິເຄາະຮູບແບບຄື້ນກະແສໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ
• ປຽບທຽບຄ່າທີ່ວັດແທກກັບເສັ້ນໂຄ້ງການເດີນທາງທີ່ຕັ້ງໂປຣແກຣມ
• ກະຕຸ້ນກົນໄກການເດີນທາງເມື່ອກວດພົບສະພາບຄວາມຜິດພາດ
• ການຕັ້ງຄ່າທີ່ຕັ້ງຄ່າຜ່ານການໂຕ້ຕອບດິຈິຕອລ, ສະວິດ DIP, ຫຼື ຊອບແວ

ຂໍ້ດີ:

• ຄວາມແມ່ນຍໍາສູງ: ຄວາມຖືກຕ້ອງ ±5% ໃນທົ່ວລະດັບການເຮັດວຽກທັງໝົດ
• ເອກະລາດອຸນຫະພູມ: ການປະມວນຜົນດິຈິຕອລກໍາຈັດການເລື່ອນຄວາມຮ້ອນ
• ການປົກປ້ອງທີ່ສົມບູນແບບ: ໜ້າທີ່ L-S-I-G (ຍາວ, ສັ້ນ, ທັນທີ, ດິນ)
• ຄຸນສົມບັດຂັ້ນສູງ: ການກວດຈັບ RMS ທີ່ແທ້ຈິງ, ການກັ່ນຕອງຮາໂມນິກ, ການຕິດຕາມກວດກາການໂຫຼດ
• ການສື່ສານ: ຕົວເລືອກການເຊື່ອມຕໍ່ Modbus, Profibus, ຫຼື Ethernet
• ການບັນທຶກຂໍ້ມູນ: ບັນທຶກເຫດການການເດີນທາງ, ໂປຣໄຟລ໌ການໂຫຼດ, ແລະ ຂໍ້ມູນຄຸນນະພາບພະລັງງານ

ວິທີການປັບປ່ຽນ:

1. ໜ້າປັດໝູນ: ໜ້າປັດທາງກາຍະພາບທີ່ມີການເຂົ້າລະຫັດດິຈິຕອລ
2. ສະວິດ DIP: ສະວິດຖານສອງສໍາລັບຄ່າການຕັ້ງຄ່າທີ່ແຍກກັນ
3. ການໂຕ້ຕອບ LCD: ຈໍສະແດງຜົນໃນຕົວເຄື່ອງທີ່ມີການນໍາທາງເມນູ
4. ການຕັ້ງຄ່າຊອບແວ: ການຂຽນໂປຣແກຣມທີ່ອີງໃສ່ PC ຜ່ານ USB ຫຼື ການເຊື່ອມຕໍ່ເຄືອຂ່າຍ

ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ປະເພດ A ທຽບກັບປະເພດ B: ເຂົ້າໃຈການຈັດປະເພດ UL

ມາດຕະຖານ UL (Underwriters Laboratories) ກໍານົດສອງປະເພດຂອງເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ໂດຍອີງໃສ່ຄວາມສາມາດໃນການປັບຕົວຂອງພາກສະໜາມ. ການເຂົ້າໃຈຄວາມແຕກຕ່າງນີ້ແມ່ນສໍາຄັນສໍາລັບການປະຕິບັດຕາມ ແລະ ການນໍາໃຊ້ທີ່ເໝາະສົມ.

ເຄື່ອງຕັດວົງຈອນປັບໄດ້ແບບ A

ຄໍານິຍາມ: ສາມາດປັບປ່ຽນຄືນໄດ້ເລື້ອຍໆໃນພາກສະໜາມສຳລັບຄຸນລັກສະນະທີ່ປ່ຽນແປງໄດ້ທັງໝົດໂດຍບໍ່ມີຂໍ້ຈຳກັດ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ:

• ປັບຂຶ້ນ ຫຼື ລົງໄດ້ບໍ່ຈຳກັດພາຍໃນຂອບເຂດທີ່ກຳນົດ
• ໝາຍດ້ວຍຄ່າແອມແປດດຽວ ແລະ ຂອບເຂດການປັບ (ຕົວຢ່າງ, “800A” ພ້ອມ “0.5-1.0 × 800A”)
• ໂດຍທົ່ວໄປແລ້ວພົບເຫັນຢູ່ໃນເຄື່ອງຕັດວົງຈອນທີ່ມີໜ່ວຍເດີນທາງເອເລັກໂຕຣນິກ
• ຕ້ອງການເຄື່ອງມື ແລະ ການຝຶກອົບຮົມທີ່ເໝາະສົມສຳລັບການປັບ
• ຕ້ອງຖືກໝາຍເພື່ອຊີ້ບອກລັກສະນະທີ່ສາມາດປັບໄດ້

ການໝາຍແບບທົ່ວໄປ: “800A ປັບໄດ້ 400-800A”

ກໍລະນີການນໍາໃຊ້:

• ສະຖານທີ່ອຸດສາຫະກຳທີ່ມີໂປຣໄຟລ໌ການໂຫຼດປ່ຽນແປງ
• ອຸປະກອນທີ່ຕ້ອງການການຕັ້ງຄ່າຄືນໃໝ່ເລື້ອຍໆ
• ແອັບພລິເຄຊັນທີ່ການເພີ່ມປະສິດທິພາບການໂຫຼດແມ່ນດຳເນີນຢູ່
• ລະບົບທີ່ຄາດວ່າຈະມີການຂະຫຍາຍຕົວໃນອະນາຄົດ

ເຄື່ອງຕັດວົງຈອນປັບໄດ້ແບບ B

ຄໍານິຍາມ: ເມື່ອປັບເປັນຄ່າກະແສໄຟຟ້າຕໍ່ເນື່ອງສະເພາະແລ້ວ, ບໍ່ສາມາດປັບຄ່າສູງຂຶ້ນໄດ້ (ສາມາດປັບລົງ ຫຼື ຣີເຊັດເປັນຄ່າເດີມໄດ້ເທົ່ານັ້ນ).

ຄຸນນະສົມບັດທີ່ສໍາຄັນ:

• ການປັບທາງດຽວ (ລົງເທົ່ານັ້ນຈາກການຕັ້ງຄ່າສູງສຸດ)
• ປ້ອງກັນການໃຫ້ຄະແນນເກີນໂດຍບໍ່ໄດ້ຕັ້ງໃຈ
• ມັກໃຊ້ຕົວຢຸດກົນຈັກ ຫຼື ກົນໄກລໍ້ເລື່ອນ
• ອາດຈະຕ້ອງການຣີເຊັດຈາກໂຮງງານເພື່ອເພີ່ມການຕັ້ງຄ່າ
• ທົ່ວໄປກວ່າໃນໜ່ວຍເດີນທາງຄວາມຮ້ອນ-ແມ່ເຫຼັກ

ເຫດຜົນດ້ານຄວາມປອດໄພ: ປ້ອງກັນການເພີ່ມການຕັ້ງຄ່າການເດີນທາງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ ຫຼື ໂດຍບັງເອີນທີ່ອາດຈະທຳລາຍການປ້ອງກັນຕົວນຳ ຫຼື ລະເມີດລະຫັດໄຟຟ້າ.

ຫມາຍເຫດສໍາຄັນ: ໃນຂະນະທີ່ UL ກຳນົດປະເພດເຫຼົ່ານີ້, ການກຳນົດ “ແບບ A” ຫຼື “ແບບ B” ບໍ່ຈຳເປັນຕ້ອງໝາຍໃສ່ເຄື່ອງຕັດວົງຈອນເອງ—ມັນເປັນການຈັດປະເພດທີ່ໃຊ້ສຳລັບຈຸດປະສົງໃນການປະເມີນ. ຄວນປຶກສາເອກະສານຂອງຜູ້ຜະລິດສະເໝີເພື່ອເຂົ້າໃຈຂໍ້ຈຳກັດໃນການປັບ.

ແອັບພລິເຄຊັນ: ເມື່ອໃດຄວນໃຊ້ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້

1. ການປ້ອງກັນ ແລະ ຄວບຄຸມມໍເຕີ

ສິ່ງທ້າທາຍ: ມໍເຕີໄຟຟ້າດຶງກະແສໄຟຟ້າ 5-8 ເທົ່າຂອງກະແສໄຟຟ້າເຕັມທີ່ໃນລະຫວ່າງການເລີ່ມຕົ້ນ (ກະແສໄຟຟ້າເຂົ້າ), ເຊິ່ງສາມາດເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າຄົງທີ່ເດີນທາງທີ່ບໍ່ຈຳເປັນ.

ການແກ້ໄຂ: ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ຊ່ວຍໃຫ້ທ່ານ:

• ຕັ້ງຄ່າການປ້ອງກັນໄລຍະຍາວຢູ່ທີ່ກະແສໄຟຟ້າເຕັມທີ່ຂອງມໍເຕີ (FLA)
• ປັບການເດີນທາງທັນທີທັນໃດຂ້າງເທິງກະແສໄຟຟ້າລັອກ-ໂຣເຕີຂອງມໍເຕີ (LRA)
• ປະສານງານກັບຣີເລໂຫຼດເກີນຂອງມໍເຕີສຳລັບການປ້ອງກັນທີ່ສົມບູນແບບ

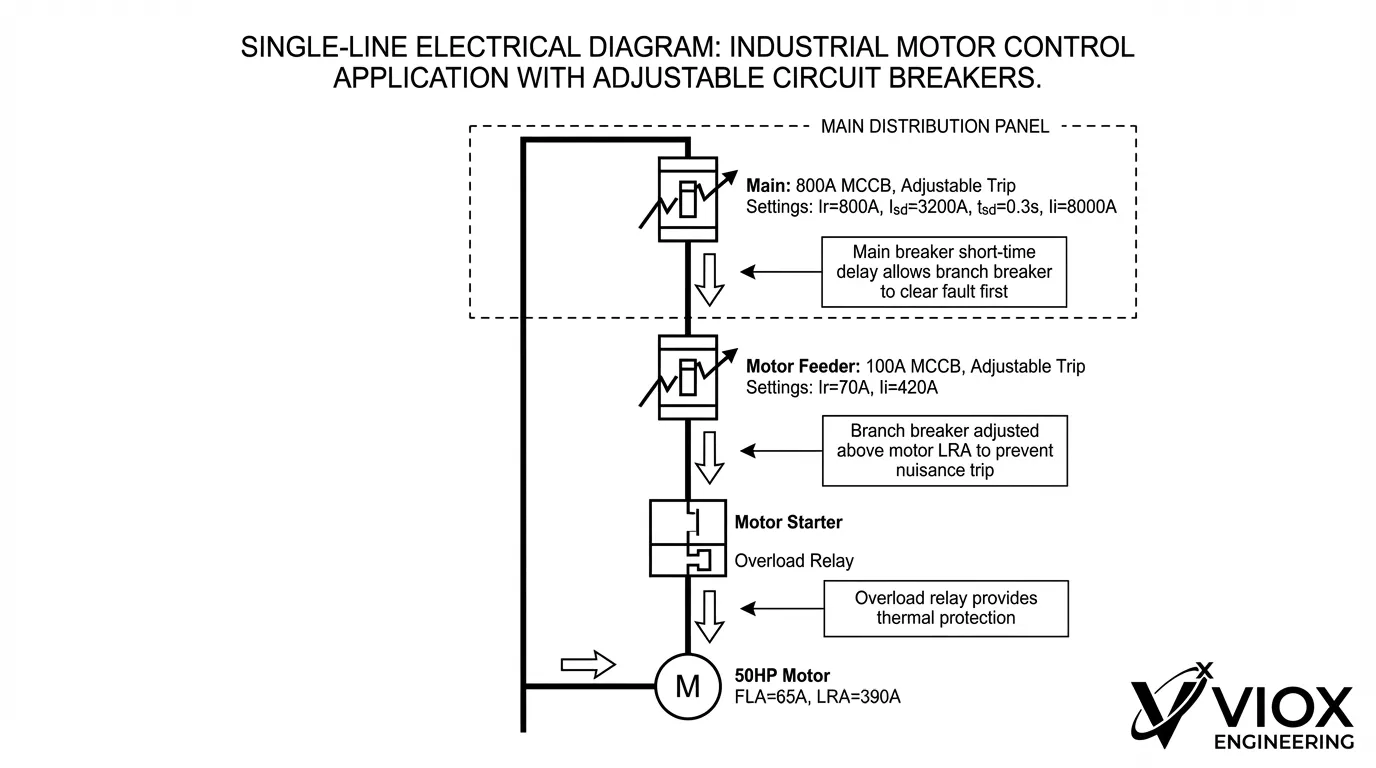

ຕົວຢ່າງການຕັ້ງຄ່າ:

• ມໍເຕີ 50 HP, 480V, FLA = 65A, LRA = 390A
• ໃຊ້ MCCB ຂະໜາດ 100A ພ້ອມການເດີນທາງທີ່ສາມາດປັບໄດ້
• ຕັ້ງ Ir = 0.7 × 100A = 70A (ສູງກວ່າ FLA ເລັກນ້ອຍ)
• ຕັ້ງ Ii = 6 × 70A = 420A (ສູງກວ່າ LRA, ຕ່ຳກວ່າກະແສໄຟຟ້າຜິດ)

ການຕັ້ງຄ່ານີ້ປົກປ້ອງມໍເຕີ ແລະ ຕົວນຳ ໃນຂະນະທີ່ອະນຸຍາດໃຫ້ເລີ່ມຕົ້ນໄດ້ສຳເລັດໂດຍບໍ່ມີການເດີນທາງທີ່ບໍ່ຈຳເປັນ. ອີງຕາມ NEC 430.52, ເຄື່ອງຕັດວົງຈອນແບບເວລາປີ້ນກັບກັນສາມາດມີຂະໜາດໄດ້ເຖິງ 250% ຂອງມໍເຕີ FLA ເມື່ອໃຊ້ກັບການປ້ອງກັນການໂຫຼດເກີນແຍກຕ່າງຫາກ.

2. ການປະສານງານແບບເລືອກໄດ້ໃນລະບົບຈຳໜ່າຍ

ສິ່ງທ້າທາຍ: ເມື່ອເກີດຄວາມຜິດປົກກະຕິ, ທ່ານຕ້ອງການໃຫ້ເຄື່ອງຕັດວົງຈອນທີ່ໃກ້ທີ່ສຸດກັບຄວາມຜິດປົກກະຕິເດີນທາງເທົ່ານັ້ນ, ບໍ່ແມ່ນເຄື່ອງຕັດວົງຈອນຂັ້ນເທິງທີ່ຈະເຮັດໃຫ້ເກີດໄຟຟ້າດັບຢ່າງກວ້າງຂວາງ.

ການແກ້ໄຂ: ການຕັ້ງຄ່າການຊັກຊ້າເວລາສັ້ນທີ່ສາມາດປັບໄດ້ຊ່ວຍໃຫ້ການປະສານງານແບບເລືອກໄດ້:

• ເຄື່ອງຕັດວົງຈອນຂັ້ນລຸ່ມ: ເດີນທາງທັນທີທັນໃດເທົ່ານັ້ນ (ບໍ່ມີການຊັກຊ້າ)
• ເຄື່ອງຕັດວົງຈອນລະດັບກາງ: ຊັກຊ້າເວລາສັ້ນ (0.1-0.3 ວິນາທີ)
• ເຄື່ອງຕັດວົງຈອນຫຼັກ: ຊັກຊ້າເວລາສັ້ນກວ່າ (0.3-0.5 ວິນາທີ)

ຜົນກະທົບໃນໂລກຕົວຈິງ: ໃນສະຖານທີ່ຜະລິດ, ຄວາມຜິດປົກກະຕິໃນວົງຈອນເຄື່ອງຈັກດຽວເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນສາຂານັ້ນເດີນທາງເທົ່ານັ້ນ, ບໍ່ແມ່ນແຜງຈຳໜ່າຍຫຼັກ ຫຼື ເຄື່ອງຕັດວົງຈອນທາງເຂົ້າບໍລິການອາຄານ. ການຜະລິດສືບຕໍ່ໃນອຸປະກອນອື່ນໆທັງໝົດ, ຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກ ແລະ ການສູນເສຍລາຍໄດ້.

3. ລະບົບພະລັງງານແສງອາທິດ PV ແລະ ພະລັງງານທົດແທນ

ສິ່ງທ້າທາຍ: ແຜງແສງອາທິດປະສົບກັບການປ່ຽນແປງຂອງກະແສໄຟຟ້າຢ່າງຫຼວງຫຼາຍໂດຍອີງໃສ່ການແຜ່ລັງສີ, ອຸນຫະພູມ ແລະ ການຕັ້ງຄ່າລະບົບ. ເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່ອາດຈະບໍ່ຮອງຮັບທັງການເຮັດວຽກປົກກະຕິ ແລະ ການປ້ອງກັນຄວາມຜິດປົກກະຕິໄດ້ຢ່າງເໝາະສົມ.

ການແກ້ໄຂ: ເຄື່ອງຕັດວົງຈອນ DC ທີ່ສາມາດປັບໄດ້ຊ່ວຍໃຫ້:

• ການຕັ້ງຄ່າທີ່ຊັດເຈນເພື່ອໃຫ້ກົງກັບກະແສໄຟຟ້າສະຕຣິງ (Isc × 1.56 ຕໍ່ NEC 690.8)
• ການປະສານງານກັບຕົວລວມ ແລະ ອິນເວີເຕີຂັ້ນເທິງ
• ການຮອງຮັບການຂະຫຍາຍລະບົບໂດຍບໍ່ຕ້ອງປ່ຽນເຄື່ອງຕັດວົງຈອນ

ຄໍາຮ້ອງສະຫມັກ: ກ່ອງລວມແສງອາທິດທີ່ມີ 8 ສະຕຣິງ, ແຕ່ລະສະຕຣິງຜະລິດ 9A Isc, ຕ້ອງການການປ້ອງກັນຢູ່ທີ່ 9A × 1.56 = 14.04A. ເຄື່ອງຕັດວົງຈອນ DC ທີ່ສາມາດປັບໄດ້ສາມາດຕັ້ງຄ່າໄດ້ຢ່າງຊັດເຈນເປັນຄ່ານີ້, ໃນຂະນະທີ່ເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່ຈະຕ້ອງມີການຂະໜາດໃຫຍ່ເກີນໄປເປັນຄ່າມາດຕະຖານຕໍ່ໄປ (15A ຫຼື 20A), ເຊິ່ງອາດຈະທຳລາຍການປ້ອງກັນ.

4. ລະບົບ HVAC ແລະ ອາຄານ

ສິ່ງທ້າທາຍ: ລະບົບຄວາມຮ້ອນ, ລະບາຍອາກາດ ແລະ ປັບອາກາດມີການໂຫຼດທີ່ຫຼາກຫຼາຍ—ເຄື່ອງອັດທີ່ມີກະແສໄຟຟ້າເຂົ້າສູງ, ພັດລົມທີ່ມີການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ ແລະ ວົງຈອນຄວບຄຸມທີ່ມີກະແສໄຟຟ້າໜ້ອຍທີ່ສຸດ.

ການແກ້ໄຂ: ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ຊ່ວຍໃຫ້:

• ເຄື່ອງຕັດວົງຈອນປະເພດດຽວສຳລັບຄ່າອຸປະກອນ HVAC ຫຼາຍຄ່າ
• ການຮອງຮັບການປ່ຽນແປງການໂຫຼດຕາມລະດູການ
• ການຈັດການສາງທີ່ງ່າຍດາຍສຳລັບທີມງານບຳລຸງຮັກສາ

ຜົນປະໂຫຍດດ້ານຄ່າໃຊ້ຈ່າຍ: ແທນທີ່ຈະເກັບຮັກສາຄ່າເຄື່ອງຕັດວົງຈອນແບບຕັ້ງຄ່າຄົງທີ່ 10 ຄ່າທີ່ແຕກຕ່າງກັນ, ສະຖານທີ່ສາມາດຮັກສາສາງຂະໜາດກອບເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ 3-4 ຂະໜາດ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍຂອງອາໄຫຼ່ໄດ້ 40-60%.

5. ອຸປະກອນຂະບວນການອຸດສາຫະກຳ

ສິ່ງທ້າທາຍ: ອຸປະກອນການຜະລິດມັກຈະເຮັດວຽກໃນຮູບແບບທີ່ແຕກຕ່າງກັນ (ການເລີ່ມຕົ້ນ, ການຜະລິດປົກກະຕິ, ການເຮັດວຽກຄວາມໄວສູງ) ທີ່ມີຄວາມຕ້ອງການກະແສໄຟຟ້າທີ່ແຕກຕ່າງກັນ.

ການແກ້ໄຂ: ການຕັ້ງຄ່າທີ່ສາມາດປັບໄດ້ຊ່ວຍໃຫ້ການເພີ່ມປະສິດທິພາບສຳລັບ:

• ແອັບພລິເຄຊັນໄດຣຟ໌ຄວາມຖີ່ປ່ຽນແປງໄດ້ (VFD) ທີ່ມີເນື້ອໃນຮາໂມນິກ
• ອຸປະກອນເຊື່ອມໂລຫະທີ່ມີກໍາມະຈອນກະແສໄຟຟ້າສູງເປັນໄລຍະໆ
• ຂະບວນການຜະລິດເປັນຊຸດທີ່ມີຮູບແບບການໂຫຼດເປັນວົງຈອນ

ວິທີການປັບການຕັ້ງຄ່າຂອງ Circuit Breaker: ຄູ່ມືແນະນໍາຂັ້ນຕອນ

ຂໍ້ຄວນລະວັງດ້ານຄວາມປອດໄພ (ສໍາຄັນ)

⚠️ ຄໍາເຕືອນ: ການປັບການຕັ້ງຄ່າ circuit breaker ຮຽກຮ້ອງໃຫ້ມີບຸກຄະລາກອນໄຟຟ້າທີ່ມີຄຸນວຸດທິ. ການຕັ້ງຄ່າທີ່ບໍ່ຖືກຕ້ອງສາມາດສົ່ງຜົນໃຫ້:

• ການປ້ອງກັນທີ່ບໍ່ພຽງພໍນໍາໄປສູ່ໄຟໄຫມ້ຫຼືຄວາມເສຍຫາຍຂອງອຸປະກອນ
• ການຕັດວົງຈອນທີ່ບໍ່ຈໍາເປັນເຮັດໃຫ້ເກີດການລົບກວນການດໍາເນີນງານ
• ການລະເມີດລະຫັດໄຟຟ້າແລະຂໍ້ກໍານົດການປະກັນໄພ
• ການບາດເຈັບສ່ວນບຸກຄົນຈາກ arc flash ໃນລະຫວ່າງການເຮັດວຽກທີ່ມີພະລັງງານ

ກ່ອນທີ່ຈະເຮັດການປັບປຸງໃດໆ:

1. ດໍາເນີນການວິເຄາະອັນຕະລາຍ arc flash ແລະນໍາໃຊ້ PPE ທີ່ເຫມາະສົມ
2. ຂໍການອະນຸມັດຈາກວິສະວະກອນໄຟຟ້າຂອງສະຖານທີ່ຫຼືອໍານາດການປົກຄອງທີ່ມີສິດອໍານາດ
3. ທົບທວນຄູ່ມືຄໍາແນະນໍາຂອງຜູ້ຜະລິດສໍາລັບຮູບແບບ breaker ສະເພາະ
4. ບັນທຶກການຕັ້ງຄ່າທີ່ມີຢູ່ກ່ອນທີ່ຈະເຮັດການປ່ຽນແປງ
5. ກວດສອບວ່າ breaker ຖືກຕັດພະລັງງານຖ້າຜູ້ຜະລິດຕ້ອງການ (ບາງຫນ່ວຍງານເອເລັກໂຕຣນິກອະນຸຍາດໃຫ້ມີການປັບພະລັງງານ)

ຂັ້ນຕອນການປັບສໍາລັບຫນ່ວຍງານການຕັດຄວາມຮ້ອນ-ແມ່ເຫຼັກ

ຂັ້ນຕອນທີ 1: ກໍານົດກົນໄກການປັບ

• ການປັບໄລຍະຍາວ: ປົກກະຕິແລ້ວແມ່ນ dial ຫຼື slider ຫມາຍ “Ir” ຫຼື “Thermal”
• ການປັບທັນທີທັນໃດ: Dial ຫຼືປຸ່ມທີ່ຫມາຍ “Ii” ຫຼື “Magnetic”
• ການຕັ້ງຄ່າປົກກະຕິແລ້ວຫມາຍເປັນຕົວຄູນ (ເຊັ່ນ: 0.5, 0.6, 0.7…1.0)

ຂັ້ນຕອນທີ 2: ຄິດໄລ່ການຕັ້ງຄ່າທີ່ຕ້ອງການ

• ໄລຍະຍາວ (Ir): ຕັ້ງເປັນ 100-125% ຂອງການໂຫຼດຕໍ່ເນື່ອງສູງສຸດທີ່ຄາດໄວ້
  • ຕົວຢ່າງ: ໂຫຼດຕໍ່ເນື່ອງ 480A → ຕັ້ງ Ir = 500A ຕໍາ່ສຸດທີ່
• ທັນທີທັນໃດ (Ii): ຕັ້ງສູງກວ່າກະແສໄຟຟ້າຊົ່ວຄາວສູງສຸດແຕ່ຕໍ່າກວ່າກະແສໄຟຟ້າຜິດປົກກະຕິຕໍາ່ສຸດທີ່
  • ຕ້ອງປະສານງານກັບອຸປະກອນລຸ່ມນໍ້າ
  • ລະດັບປົກກະຕິ: 5-10× Ir ສໍາລັບຄໍາຮ້ອງສະຫມັກສ່ວນໃຫຍ່

ຂັ້ນຕອນທີ 3: ເຮັດການປັບປຸງ

• ໃຊ້ອຸປະກອນທີ່ເຫມາະສົມ (screwdriver, hex key, ຫຼືເຄື່ອງມືປັບ)
• ຫັນ dials ໄປຫາການຕັ້ງຄ່າທີ່ຕ້ອງການ
• ໃຫ້ແນ່ໃຈວ່າທັງສາມເສົາຖືກຕັ້ງຄືກັນ (ສໍາລັບ breakers ຫຼາຍເສົາ)
• ກວດສອບວ່າການຕັ້ງຄ່າແມ່ນເຫັນໄດ້ຊັດເຈນແລະກົງກັບການຄິດໄລ່

ຂັ້ນຕອນທີ 4: ເອກະສານແລະປ້າຍຊື່

• ບັນທຶກການຕັ້ງຄ່າໃນເອກະສານໄຟຟ້າຂອງສະຖານທີ່
• ນໍາໃຊ້ປ້າຍຊື່ທີ່ທົນທານຢູ່ໃກ້ກັບ breaker ສະແດງ:
  • ວັນທີຂອງການປັບ
  • ການຕັ້ງຄ່າ (Ir, tsd, Ii)
  • ຊື່ຫຍໍ້ຂອງຜູ້ທີ່ເຮັດການປັບ
• ອັບເດດແຜນວາດເສັ້ນດຽວແລະການສຶກສາການປະສານງານ

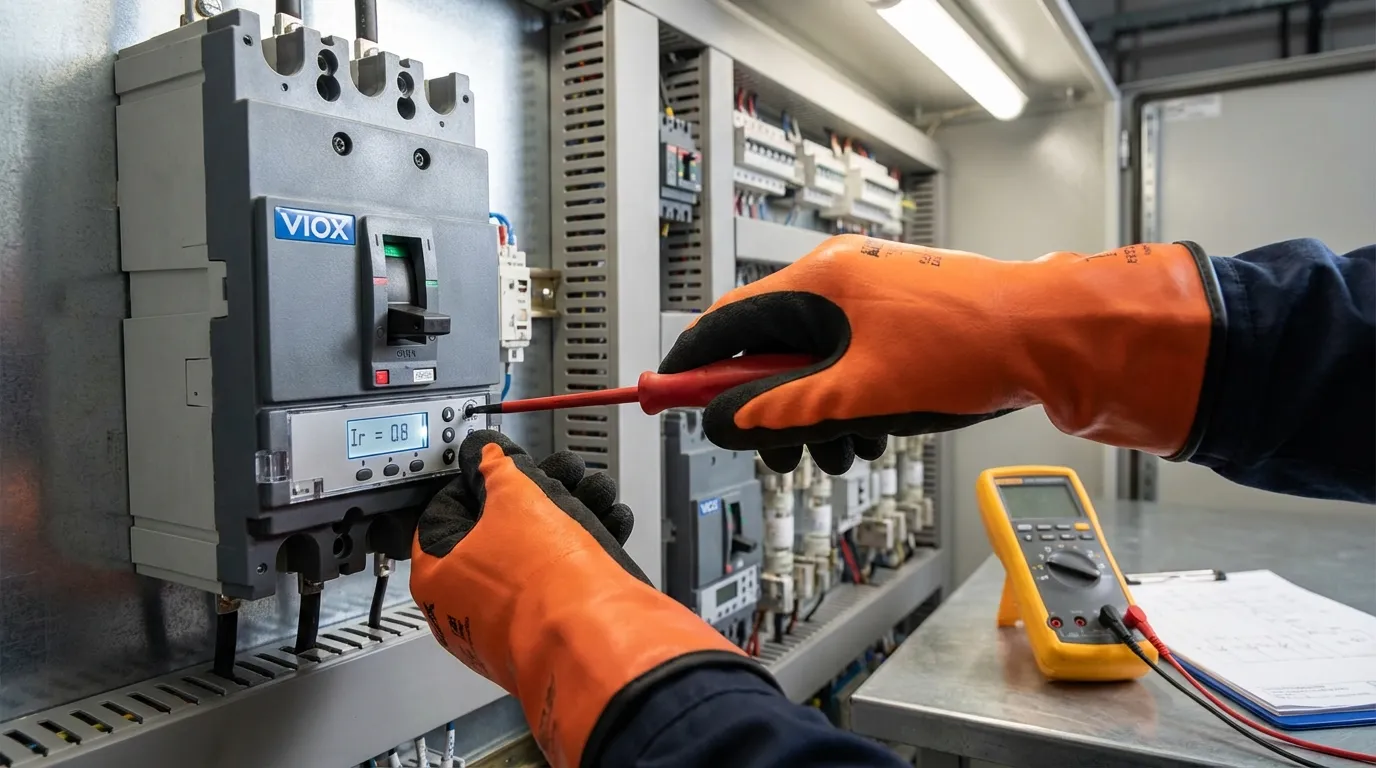

ຂັ້ນຕອນການປັບສໍາລັບຫນ່ວຍງານການຕັດເອເລັກໂຕຣນິກ

ຂັ້ນຕອນທີ 1: ເຂົ້າເຖິງການໂຕ້ຕອບການຂຽນໂປຣແກຣມ

• ຮູບແບບການສະແດງ LCD: ໃຊ້ປຸ່ມນໍາທາງເພື່ອເຂົ້າໄປໃນເມນູການຕັ້ງຄ່າ
• ຮູບແບບສະຫຼັບ DIP: ອ້າງອີງເຖິງຕາຕະລາງລະຫັດຂອງຜູ້ຜະລິດ
• ຊອບແວທີ່ສາມາດຂຽນໂປຣແກຣມໄດ້: ເຊື່ອມຕໍ່ແລັບທັອບຜ່ານ USB ຫຼືສາຍເຄເບີ້ນເຄືອຂ່າຍ

ຂັ້ນຕອນທີ 2: ກໍານົດຄ່າຟັງຊັນການປ້ອງກັນ

• ໄລຍະຍາວ (L): ຕັ້ງ Ir (ກະແສໄຟຟ້າ) ແລະ tr (ການຊັກຊ້າເວລາ)
• ໄລຍະສັ້ນ (S): ຕັ້ງ Isd (ກະແສໄຟຟ້າ) ແລະ tsd (ການຊັກຊ້າເວລາ ຫຼືເສັ້ນໂຄ້ງ I²t)
• ທັນທີທັນໃດ (I): ຕັ້ງ Ii (ຂອບເຂດກະແສໄຟຟ້າ)
• ຄວາມຜິດພາດຂອງດິນ (G): ຕັ້ງ Ig (ກະແສໄຟຟ້າ) ແລະ tg (ການຊັກຊ້າເວລາ) ຖ້າມີ

ຂັ້ນຕອນທີ 3: ກວດສອບການຕັ້ງຄ່າ

• ຫນ່ວຍງານເອເລັກໂຕຣນິກປົກກະຕິແລ້ວມີຮູບແບບ “ທົບທວນ” ຫຼື “ສະແດງ”
• ເລື່ອນຜ່ານການຕັ້ງຄ່າທັງຫມົດເພື່ອຢືນຢັນຄ່າທີ່ຖືກຕ້ອງ
• ບາງຫນ່ວຍງານຕ້ອງການລະຫັດຜ່ານເພື່ອປ້ອງກັນການປ່ຽນແປງທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ

ຂັ້ນຕອນທີ 4: ທົດສອບ (ຖ້າຕ້ອງການ)

• ການທົດສອບການສີດຕົ້ນຕໍກວດສອບການປະຕິບັດການຕັດຕົວຈິງ
• ດໍາເນີນການໂດຍບໍລິສັດທົດສອບທີ່ມີຄຸນວຸດທິທີ່ມີອຸປະກອນພິເສດ
• ແນະນໍາຫຼັງຈາກການມອບຫມາຍເບື້ອງຕົ້ນແລະທຸກໆ 3-5 ປີ

ຂໍ້ດີ ແລະ ຂໍ້ຈຳກັດຂອງເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້

ຂໍ້ດີ

1. ຄວາມຍືດຫຍຸ່ນ ແລະ ການກຽມພ້ອມສຳລັບອະນາຄົດ

• ຮອງຮັບການປ່ຽນແປງຂອງພາລະໂຫຼດໂດຍບໍ່ຈຳເປັນຕ້ອງປ່ຽນອຸປະກອນ
• ເຄື່ອງຕັດວົງຈອນອັນດຽວສາມາດໃຊ້ໄດ້ຫຼາຍຄຳຮ້ອງສະໝັກ
• ປັບຕົວເຂົ້າກັບການດັດແກ້ ຫຼື ການຂະຫຍາຍລະບົບ
• ຫຼຸດຜ່ອນຄວາມຈຳເປັນຂອງເຄື່ອງຕັດວົງຈອນຂະໜາດໃຫຍ່ເກີນໄປ “ໃນກໍລະນີສຸກເສີນ”

2. ການປະສານງານລະບົບທີ່ດີຂຶ້ນ

• ປັບການຕັ້ງຄ່າໃຫ້ລະອຽດເພື່ອການເລືອກທີ່ດີທີ່ສຸດ
• ຫຼຸດຜ່ອນການຕັດວົງຈອນທີ່ບໍ່ຈຳເປັນ
• ປະສານງານກັບຟິວ, ເຣເລ, ແລະ ເຄື່ອງຕັດວົງຈອນອື່ນໆ
• ຫຼຸດຜ່ອນອັນຕະລາຍຈາກແສງໄຟຟ້າຜ່ານການປະສານງານທີ່ເໝາະສົມ

3. ປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍ (ໄລຍະຍາວ)

• ຫຼຸດຜ່ອນສາງອາໄຫຼ່ (ປະເພດເຄື່ອງຕັດວົງຈອນໜ້ອຍລົງທີ່ຈະເກັບຮັກສາ)
• ຫຼຸດຕົ້ນທຶນການປ່ຽນແທນເມື່ອພາລະໂຫຼດປ່ຽນແປງ
• ຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກຈາກການປ້ອງກັນທີ່ເໝາະສົມກວ່າ
• ຂັ້ນຕອນການບໍາລຸງຮັກສາງ່າຍຂຶ້ນ

4. ການປົກປ້ອງທີ່ດີຂຶ້ນ

• ການຈັບຄູ່ທີ່ຊັດເຈນກັບຄຸນລັກສະນະຂອງພາລະໂຫຼດຕົວຈິງ
• ການປົກປ້ອງທີ່ດີກວ່າສຳລັບອຸປະກອນທີ່ລະອຽດອ່ອນ
• ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການຮ້ອນເກີນໄປຂອງສາຍໄຟ
• ຄວາມສົມດຸນທີ່ດີທີ່ສຸດລະຫວ່າງການປົກປ້ອງ ແລະ ຄວາມພ້ອມ

5. ຄຸນສົມບັດຂັ້ນສູງ (ປະເພດເອເລັກໂຕຣນິກ)

• ການຕິດຕາມ ແລະ ການວັດແທກພາລະໂຫຼດແບບສົດໆ
• ການສື່ສານກັບລະບົບການຄຸ້ມຄອງອາຄານ
• ການບຳລຸງຮັກສາແບບຄາດຄະເນຜ່ານການບັນທຶກຂໍ້ມູນ
• ຄວາມສາມາດໃນການຕິດຕາມແລະຄວບຄຸມໄລຍະໄກ

ຂໍ້ຈໍາກັດ

1. ຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນສູງກວ່າ

• MCCB ທີ່ສາມາດປັບໄດ້ມີລາຄາແພງກວ່າປະເພດຄົງທີ່ 30-50%
• ໜ່ວຍເດີນທາງເອເລັກໂຕຣນິກເພີ່ມ 50-100% ໃສ່ຄ່າໃຊ້ຈ່າຍຂອງເຄື່ອງຕັດວົງຈອນ
• ຕ້ອງການການລົງທຶນໃນອຸປະກອນທົດສອບເພື່ອກວດສອບ

2. ຄວາມສັບສົນ

• ຕ້ອງການບຸກຄະລາກອນທີ່ໄດ້ຮັບການຝຶກອົບຮົມເພື່ອການປັບຕົວທີ່ເໝາະສົມ
• ຄວາມສ່ຽງຂອງການຕັ້ງຄ່າທີ່ບໍ່ຖືກຕ້ອງຖ້າບໍ່ໄດ້ຕັ້ງຄ່າຢ່າງຖືກຕ້ອງ
• ຂັ້ນຕອນການແກ້ໄຂບັນຫາທີ່ສັບສົນກວ່າ
• ທ່າແຮງສຳລັບການປ່ຽນແປງທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ ຫຼື ໂດຍບັງເອີນ

3. ຂໍ້ກຳນົດໃນການບຳລຸງຮັກສາ

• ການຕັ້ງຄ່າຄວນໄດ້ຮັບການກວດສອບເປັນໄລຍະ (ທຸກໆ 3-5 ປີ)
• ໜ່ວຍເອເລັກໂຕຣນິກອາດຈະຕ້ອງການການປ່ຽນແບັດເຕີຣີ
• ການປ່ຽນແປງການປັບທຽບທີ່ເປັນໄປໄດ້ໃນປະເພດຄວາມຮ້ອນ-ແມ່ເຫຼັກ
• ເອກະສານຕ້ອງໄດ້ຮັບການຮັກສາ ແລະ ອັບເດດ

4. ຂໍ້ພິຈາລະນາດ້ານກົດລະບຽບ

• ບາງເຂດອຳນາດຈຳກັດການປັບຕົວໃນພາກສະໜາມ
• ອາດຈະຕ້ອງການການອະນຸມັດຈາກວິສະວະກອນໄຟຟ້າສຳລັບການປ່ຽນແປງການຕັ້ງຄ່າ
• ຂໍ້ກຳນົດການປະກັນໄພອາດຈະກຳນົດການຕັ້ງຄ່າສະເພາະ
• ການປະຕິບັດຕາມລະຫັດຕ້ອງໄດ້ຮັບການກວດສອບຫຼັງຈາກການປັບຕົວ

ຕົວຢ່າງການວິເຄາະຄ່າໃຊ້ຈ່າຍ-ຜົນປະໂຫຍດ

ສະຖານະການ: ສະຖານທີ່ອຸດສາຫະກຳທີ່ມີ 20 ວົງຈອນມໍເຕີຕັ້ງແຕ່ 30A ຫາ 100A

ທາງເລືອກທີ 1: ເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່

• ຄ່າໃຊ້ຈ່າຍ: 20 ເຄື່ອງຕັດວົງຈອນ × $150 ໂດຍສະເລ່ຍ = $3,000
• ສາງ: ຕ້ອງເກັບຮັກສາ 5 ອັດຕາທີ່ແຕກຕ່າງກັນເປັນອາໄຫຼ່ = $750
• ການປ່ຽນແປງໃນອະນາຄົດ: ປ່ຽນເຄື່ອງຕັດວົງຈອນຖ້າມໍເຕີປ່ຽນແປງ = $150 ຕໍ່ການປ່ຽນແປງ
• ຄ່າໃຊ້ຈ່າຍທັງໝົດ 5 ປີ: $3,000 + $750 + (ປະມານ 8 ການປ່ຽນແປງ × $150) = $4,950

ທາງເລືອກທີ 2: ເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້

• ຄ່າໃຊ້ຈ່າຍ: 20 ເຄື່ອງຕັດວົງຈອນ × $225 ໂດຍສະເລ່ຍ = $4,500
• ສາງ: ເກັບຮັກສາ 2 ຂະໜາດກອບເປັນອາໄຫຼ່ = $450
• ການປ່ຽນແປງໃນອະນາຄົດ: ປັບການຕັ້ງຄ່າເທົ່ານັ້ນ = $0 ຕໍ່ການປ່ຽນແປງ
• ຄ່າໃຊ້ຈ່າຍທັງໝົດ 5 ປີ: $4,500 + $450 = $4,950

ຈຸດຄຸ້ມທຶນ: ປະມານ 3 ການປ່ຽນແປງພາລະໂຫຼດໃນໄລຍະ 5 ປີ

ຜົນປະໂຫຍດເພີ່ມເຕີມຂອງການປັບໄດ້ (ບໍ່ໄດ້ກຳນົດປະລິມານຂ້າງເທິງ):

• ຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກຈາກການປະສານງານທີ່ດີກວ່າ
• ປັບປຸງການປ້ອງກັນອຸປະກອນ
• ຄວາມຍືດຫຍຸ່ນສຳລັບການປ່ຽນແປງທີ່ບໍ່ຮູ້ຈັກໃນອະນາຄົດ

ການເລືອກເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້ທີ່ຖືກຕ້ອງ

ເງື່ອນໄຂການຄັດເລືອກທີ່ສໍາຄັນ

1. ການປະເມີນແຮງດັນ

• ຕ້ອງເກີນແຮງດັນໄຟຟ້າສູງສຸດຂອງລະບົບ
• ອັດຕາທົ່ວໄປ: 240V, 480V, 600V (AC); 250V, 500V, 1000V (DC)
• ພິຈາລະນາແຮງດັນໄຟຟ້າຊົ່ວຄາວ ແລະ ການຕໍ່ສາຍດິນຂອງລະບົບ

2. ອັດຕາປະຈຸບັນ (ຂະໜາດກອບ)

• ເລືອກຂະໜາດກອບໂດຍອີງໃສ່ພາລະໂຫຼດສູງສຸດທີ່ຄາດໄວ້
• ເຜື່ອພື້ນທີ່ຫວ່າງໄວ້ 20-30% ສໍາລັບການຂະຫຍາຍຕົວໃນອະນາຄົດ
• ພິຈາລະນາການຫຼຸດອັດຕາເນື່ອງຈາກອຸນຫະພູມອ້ອມຂ້າງ (ໂດຍທົ່ວໄປແມ່ນອ້າງອີງເຖິງ 40°C)

ຄວາມສາມາດໃນການຕັດວົງຈອນ (ອັດຕາການຕັດວົງຈອນສັ້ນ)

• ຕ້ອງເກີນກະແສໄຟຟ້າລັດວົງຈອນທີ່ມີຢູ່ຈຸດຕິດຕັ້ງ
• ອັດຕາທົ່ວໄປ: 10kA, 25kA, 35kA, 50kA, 65kA, 100kA
• ກວດສອບກັບການສຶກສາວົງຈອນສັ້ນ ຫຼື ຂໍ້ມູນຈາກຜູ້ໃຫ້ບໍລິການໄຟຟ້າ
• ອັດຕາທີ່ສູງກວ່າລາຄາແພງກວ່າແຕ່ໃຫ້ຂອບເຂດຄວາມປອດໄພ

ປະເພດຂອງໜ່ວຍຕັດວົງຈອນ

• ຄວາມຮ້ອນ-ແມ່ເຫຼັກ: ລາຄາຖືກກວ່າ, ເຕັກໂນໂລຢີທີ່ພິສູດແລ້ວ, ເໝາະສົມກັບການນຳໃຊ້ສ່ວນໃຫຍ່
• ເອເລັກໂຕຣນິກ: ຄວາມແມ່ນຍຳສູງກວ່າ, ຄຸນສົມບັດຂັ້ນສູງ, ຈຳເປັນສຳລັບການປະສານງານທີ່ສັບສົນ
• ພິຈາລະນາຄວາມຕ້ອງການໃນອະນາຄົດ: ການສື່ສານ, ການວັດແທກ, ການບຳລຸງຮັກສາແບບຄາດຄະເນ

ຂອບເຂດການປັບ

• ຮັບປະກັນວ່າຂອບເຂດການປັບຄອບຄຸມທຸກສະຖານະການໂຫຼດທີ່ຄາດໄວ້
• ຂອບເຂດປົກກະຕິ: 0.4-1.0 × ອັດຕາຂອງເຟຣມສຳລັບເວລາດົນ
• ຂອບເຂດທີ່ກວ້າງກວ່າ = ຄວາມຍືດຫຍຸ່ນຫຼາຍກວ່າແຕ່ອາດຈະເຮັດໃຫ້ການຕັ້ງຄ່າສັບສົນ

ການປະຕິບັດຕາມມາດຕະຖານ

• ອາເມລິກາເຫນືອ: UL 489 (MCB/MCCB), UL 1066 (Power CB), CSA C22.2
• ສາກົນ: IEC 60947-2 (MCCB), IEC 60947-1 (ທົ່ວໄປ)
• ກວດສອບວ່າເບຣກເກີໄດ້ຮັບການລະບຸ/ຢັ້ງຢືນສຳລັບຂອບເຂດອຳນາດຂອງທ່ານ

ປັດໃຈດ້ານສິ່ງແວດລ້ອມ

• ຂອບເຂດອຸນຫະພູມອ້ອມຂ້າງ (ການຫຼຸດອັດຕາອາດຈະນຳໃຊ້ໄດ້ສູງກວ່າ 40°C)
• ລະດັບຄວາມສູງ (ຕ້ອງມີການຫຼຸດອັດຕາສູງກວ່າ 2000m)
• ຄວາມຊຸ່ມຊື່ນ, ບັນຍາກາດທີ່ກັດກ່ອນ, ການສັ່ນສະເທືອນ
• ການຕິດຕັ້ງພາຍໃນ ຫຼື ພາຍນອກ (ລະດັບການປ້ອງກັນ)

ການຕິດຕັ້ງ ແລະ ການປະກອບ

• ປະເພດຄົງທີ່ ຫຼື ດຶງອອກ (ຖອດອອກໄດ້)
• ຄວາມຕ້ອງການພື້ນທີ່ແຜງ
• ປະເພດ ແລະ ຂະໜາດຂອງຈຸດຕໍ່ສາຍ
• ໜ້າທີ່ຊ່ວຍ ແລະ ສ່ວນປະກອບເພີ່ມເຕີມທີ່ມີໃຫ້

ການປຽບທຽບ: MCB ທຽບກັບ MCCB ທຽບກັບ ACB ຄວາມສາມາດໃນການປັບ

ຄຸນສົມບັດ	MCB (ຂະໜາດນ້ອຍ)	MCCB (ແບບຫຸ້ມ)	ACB (ຕັດວົງຈອນດ້ວຍອາກາດ)
ຊ່ວງປັດຈຸບັນ	0.5-125A	15-2500A	800-6300A
ການປັບຕົວ	ຕັດວົງຈອນແບບຄົງທີ່ເທົ່ານັ້ນ (ຂໍ້ຍົກເວັ້ນທີ່ຫາຍາກ)	ປັບໄດ້ໃນຂະໜາດໃຫຍ່ກວ່າ (>100A)	ປັບໄດ້ສະເໝີ
ປະເພດຂອງໜ່ວຍຕັດວົງຈອນ	ຄວາມຮ້ອນ-ແມ່ເຫຼັກ (ຄົງທີ່)	ຄວາມຮ້ອນ-ແມ່ເຫຼັກ ຫຼື ເອເລັກໂຕຣນິກ	ເອເລັກໂຕຣນິກ (ຂັ້ນສູງ)
ພາລາມິເຕີການປັບ	ບໍ່ມີ	Ir, tr, Ii (ບາງລຸ້ນ: Isd, tsd)	L-S-I-G ເຕັມຮູບແບບ ພ້ອມການຄວບຄຸມທີ່ຊັດເຈນ
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ທີ່ຢູ່ອາໄສ, ການຄ້າແສງສະຫວ່າງ	ການຄ້າ, ອຸດສາຫະກໍາ	ອຸດສາຫະກໍາໜັກ, ໄຟຟ້າ, ສູນຂໍ້ມູນ
ຄ່າໃຊ້ຈ່າຍໃນລະດັບ	$10-$100	$100-$2,000	$2,000-$20,000+
ມາດຕະຖານ	UL 489, IEC 60898	UL 489, IEC 60947-2	UL 1066, IEC 60947-2

ທົ່ຜິດພາດເພື່ອຫຼີກເວັ້ນ

1. ການຕັ້ງຄ່າເບຣກເກີທີ່ປັບໄດ້ສູງເກີນໄປ

ບັນຫາ: ການປັບການຕັ້ງຄ່າການຕັດວົງຈອນສູງກວ່າຄວາມສາມາດຂອງສາຍໄຟເພື່ອປ້ອງກັນການຕັດວົງຈອນທີ່ບໍ່ຈຳເປັນ.

ຜົນສະທ້ອນ: ສາຍໄຟອາດຈະຮ້ອນເກີນໄປໂດຍບໍ່ມີການປ້ອງກັນຈາກເບຣກເກີ, ເຊິ່ງກໍ່ໃຫ້ເກີດອັນຕະລາຍຈາກໄຟໄໝ້ ແລະ ການລະເມີດລະຫັດ.

ການແກ້ໄຂ: ຖ້າເບຣກເກີຕັດວົງຈອນເລື້ອຍໆໃນການຕັ້ງຄ່າທີ່ຖືກຕ້ອງ, ໃຫ້ກວດສອບສາເຫດຕົ້ນຕໍ:

• ສາຍໄຟມີຂະໜາດນ້ອຍເກີນໄປສຳລັບການໂຫຼດຕົວຈິງ
• ແຮງດັນໄຟຟ້າຕົກຫຼາຍເກີນໄປເຮັດໃຫ້ກະແສໄຟຟ້າສູງຂຶ້ນ
• ອຸປະກອນເຮັດວຽກຜິດປົກກະຕິ ຫຼື ຊຸດໂຊມ
• ການຄິດໄລ່ການໂຫຼດບໍ່ຖືກຕ້ອງ

ຂໍ້ກຳນົດຂອງລະຫັດ: NEC 240.4 ຮຽກຮ້ອງໃຫ້ມີການປ້ອງກັນກະແສໄຟຟ້າເກີນບໍ່ໃຫ້ເກີນຄວາມສາມາດຂອງສາຍໄຟ (ມີຂໍ້ຍົກເວັ້ນສະເພາະ).

2. ການບໍ່ສົນໃຈການສຶກສາການປະສານງານ

ບັນຫາ: ການປັບເບຣກເກີໜຶ່ງໂດຍບໍ່ໄດ້ພິຈາລະນາຜົນກະທົບຕໍ່ການປະສານງານຂອງລະບົບ.

ຜົນສະທ້ອນ: ການສູນເສຍການເລືອກ—ເບຣກເກີຕົ້ນທາງຕັດວົງຈອນສຳລັບຄວາມຜິດປົກກະຕິປາຍທາງ, ເຊິ່ງກໍ່ໃຫ້ເກີດໄຟດັບໃນວົງກວ້າງ.

ການແກ້ໄຂ:

• ດໍາເນີນການສຶກສາການປະສານງານໂດຍໃຊ້ການວິເຄາະເສັ້ນໂຄ້ງເວລາ-ກະແສໄຟຟ້າ
• ປັບການຕັ້ງຄ່າຢ່າງເປັນລະບົບຈາກປາຍທາງໄປຫາຕົ້ນທາງ
• ຮັກສາໄລຍະຫ່າງຂອງເວລາທີ່ພຽງພໍລະຫວ່າງອຸປະກອນ (ໂດຍທົ່ວໄປແມ່ນ 0.2-0.4 ວິນາທີ)
• ກວດສອບການປະສານງານຫຼັງຈາກການປ່ຽນແປງການຕັ້ງຄ່າໃດໆ

3. ການຕັ້ງຄ່າທີ່ບໍ່ສອດຄ່ອງກັນຂອງຫຼາຍຂົ້ວ

ບັນຫາ: ການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນໃນແຕ່ລະຂົ້ວຂອງເຄື່ອງຕັດວົງຈອນສາມເຟດ.

ຜົນສະທ້ອນ: ເຄື່ອງຕັດວົງຈອນອາດຈະຕັດໃນເຟດໜຶ່ງ ໃນຂະນະທີ່ເຟດອື່ນຍັງປິດຢູ່, ສ້າງສະພາບເຟດດຽວທີ່ທໍາລາຍມໍເຕີ ແລະອຸປະກອນສາມເຟດອື່ນໆ.

ການແກ້ໄຂ: ຄວນຕັ້ງຄ່າທຸກຂົ້ວໃຫ້ຄືກັນສະເໝີ ເວັ້ນເສຍແຕ່ວ່າຜູ້ຜະລິດອະນຸຍາດຢ່າງເຈາະຈົງ ແລະການນຳໃຊ້ຮຽກຮ້ອງໃຫ້ມີການຕັ້ງຄ່າທີ່ບໍ່ສົມມາດ (ຫາຍາກ).

4. ການບໍ່ບັນທຶກການປ່ຽນແປງ

ບັນຫາ: ການປັບການຕັ້ງຄ່າໂດຍບໍ່ມີການປັບປຸງເອກະສານ ຫຼືຕິດປ້າຍກຳກັບ.

ຜົນສະທ້ອນ:

• ພະນັກງານບໍາລຸງຮັກສາໃນອະນາຄົດບໍ່ຮູ້ເຖິງການຕັ້ງຄ່າທີ່ບໍ່ໄດ້ມາດຕະຖານ
• ການສຶກສາປະສານງານກາຍເປັນສິ່ງທີ່ບໍ່ຖືກຕ້ອງ
• ການແກ້ໄຂບັນຫາກາຍເປັນເລື່ອງຍາກ
• ບໍ່ສາມາດກວດສອບການປະຕິບັດຕາມລະຫັດໄດ້

ການແກ້ໄຂ: ຮັກສາເອກະສານທີ່ຄົບຖ້ວນລວມທັງ:

• ແຜນວາດເສັ້ນດຽວທີ່ສ້າງຂຶ້ນພ້ອມກັບການຕັ້ງຄ່າເຄື່ອງຕັດວົງຈອນ
• ແຜ່ນວຽກຄິດໄລ່ການຕັ້ງຄ່າ
• ວັນທີ ແລະເຫດຜົນສໍາລັບການປັບແຕ່ລະຄັ້ງ
• ຊື່ຫຍໍ້ຂອງຜູ້ທີ່ເຮັດການປ່ຽນແປງ
• ປ້າຍທີ່ທົນທານຢູ່ທີ່ອຸປະກອນ

5. ການປັບໂດຍບໍ່ມີການຝຶກອົບຮົມທີ່ເໝາະສົມ

ບັນຫາ: ບຸກຄະລາກອນທີ່ບໍ່ໄດ້ຮັບການຝຶກອົບຮົມພະຍາຍາມປັບໜ່ວຍຄວບຄຸມເອເລັກໂຕຣນິກທີ່ສັບສົນ.

ຜົນສະທ້ອນ: ການຕັ້ງຄ່າທີ່ບໍ່ຖືກຕ້ອງທໍາລາຍການປ້ອງກັນ, ລະເມີດລະຫັດ, ຍົກເລີກການຮັບປະກັນ, ສ້າງອັນຕະລາຍດ້ານຄວາມປອດໄພ.

ການແກ້ໄຂ:

• ຮັບປະກັນວ່າພຽງແຕ່ຊ່າງໄຟຟ້າ ຫຼືວິສະວະກອນທີ່ມີຄຸນວຸດທິເທົ່ານັ້ນທີ່ປັບການຕັ້ງຄ່າ
• ໃຫ້ການຝຶກອົບຮົມຈາກຜູ້ຜະລິດສໍາລັບໜ່ວຍເອເລັກໂຕຣນິກທີ່ສັບສົນ
• ສ້າງຂັ້ນຕອນການຂຽນສໍາລັບການປ່ຽນແປງການຕັ້ງຄ່າ
• ຮຽກຮ້ອງໃຫ້ມີການທົບທວນດ້ານວິສະວະກໍາສໍາລັບວົງຈອນທີ່ສໍາຄັນ

6. ການລະເລີຍຜົນກະທົບຂອງອຸນຫະພູມອາກາດລ້ອມຮອບ

ບັນຫາ: ການຕັ້ງຄ່າເຄື່ອງຕັດວົງຈອນຄວາມຮ້ອນ-ແມ່ເຫຼັກໂດຍບໍ່ຄໍານຶງເຖິງອຸນຫະພູມການຕິດຕັ້ງຕົວຈິງ.

ຜົນສະທ້ອນ: ເຄື່ອງຕັດວົງຈອນໃນສະພາບແວດລ້ອມທີ່ຮ້ອນ (ໃກ້ກັບເຕົາໄຟ, ຖືກແສງແດດໂດຍກົງ, ຕູ້ລະບາຍອາກາດບໍ່ດີ) ອາດຈະຕັດກ່ອນກໍານົດ.

ການແກ້ໄຂ:

• ນຳໃຊ້ປັດໄຈການຫຼຸດອັດຕາຕາມອຸນຫະພູມຕາມຂໍ້ມູນຂອງຜູ້ຜະລິດ
• ການຫຼຸດອັດຕາປົກກະຕິ: 1% ຕໍ່ °C ເໜືອອ້າງອີງ 40°C
• ພິຈາລະນາໜ່ວຍຄວບຄຸມເອເລັກໂຕຣນິກສໍາລັບການນຳໃຊ້ທີ່ມີອຸນຫະພູມສູງ (ມີຄວາມອ່ອນໄຫວຕໍ່ອຸນຫະພູມໜ້ອຍກວ່າ)
• ປັບປຸງການລະບາຍອາກາດຂອງຕູ້ຖ້າເປັນໄປໄດ້

7. ການຕັ້ງຄ່າການຕັດທັນທີທັນໃດຕໍ່າເກີນໄປ

ບັນຫາ: ການຕັ້ງຄ່າການຕັດທັນທີທັນໃດຕໍ່າກວ່າກະແສໄຟຟ້າເຂົ້າຂອງມໍເຕີ ຫຼືກະແສໄຟຟ້າແມ່ເຫຼັກຂອງໝໍ້ແປງ.

ຜົນສະທ້ອນ: ການຕັດທີ່ບໍ່ຈໍາເປັນໃນລະຫວ່າງການເລີ່ມຕົ້ນອຸປະກອນປົກກະຕິ.

ການແກ້ໄຂ:

• ການນຳໃຊ້ມໍເຕີ: ຕັ້ງ Ii > 1.5 × ກະແສໄຟຟ້າຂອງຕົວຕັດ
• ການນຳໃຊ້ໝໍ້ແປງ: ຕັ້ງ Ii > 12 × ກະແສໄຟຟ້າທີ່ໄດ້ຮັບການຈັດອັນດັບຂອງໝໍ້ແປງ
• ກວດສອບດ້ວຍການວັດແທກກະແສໄຟຟ້າເຂົ້າຕົວຈິງຖ້າເປັນໄປໄດ້
• ໃຊ້ການຊັກຊ້າໃນໄລຍະສັ້ນແທນທີ່ຈະໃຊ້ທັນທີທັນໃດເພື່ອການປະສານງານທີ່ດີກວ່າ

ການບໍາລຸງຮັກສາ ແລະການທົດສອບເຄື່ອງຕັດວົງຈອນທີ່ສາມາດປັບໄດ້

ການກວດກາເປັນປະຈໍາ (ປະຈໍາປີ)

ການກວດສອບດ້ວຍສາຍຕາ:

• ກວດສອບວ່າການຕັ້ງຄ່າບໍ່ໄດ້ປ່ຽນແປງ (ປຽບທຽບກັບເອກະສານ)
• ກວດເບິ່ງຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍ, ການກັດກ່ອນ, ຫຼືອາການຄວາມຮ້ອນສູງເກີນໄປ
• ຮັບປະກັນວ່າກົນໄກການປັບຕົວເຄື່ອນທີ່ໄດ້ຢ່າງເສລີ (ຖ້າສາມາດເຂົ້າເຖິງໄດ້)
• ກວດສອບວ່າປ້າຍກຳກັບສາມາດອ່ານໄດ້ ແລະຖືກຕ້ອງ
• ກວດກາເບິ່ງວ່າຂົ້ວຕໍ່ແໜ້ນ ແລະບໍ່ມີສີປ່ຽນ

ການກວດສອບການດໍາເນີນງານ:

• ດໍາເນີນການເຄື່ອງຕັດວົງຈອນດ້ວຍຕົນເອງເພື່ອກວດສອບການດໍາເນີນງານທີ່ລຽບງ່າຍ
• ກວດສອບກົນໄກການຕັດຟຣີ (ເຄື່ອງຕັດວົງຈອນຄວນຕັດເຖິງແມ່ນວ່າຈະຈັບມືຈັບໄວ້)
• ທົດສອບໜ້າສຳຜັດຊ່ວຍ ແລະອຸປະກອນເສີມຖ້າມີ
• ກວດສອບວ່າໄຟຕົວຊີ້ບອກ ຫຼືຈໍສະແດງຜົນເຮັດວຽກໄດ້ຢ່າງຖືກຕ້ອງ

ການທົດສອບເປັນໄລຍະ (3-5 ປີ)

ການທົດສອບການສີດຂັ້ນຕົ້ນ:

• ສີດກະແສໄຟຟ້າຕົວຈິງຜ່ານເຄື່ອງຕັດວົງຈອນເພື່ອກວດສອບປະສິດທິພາບການຕັດ
• ທົດສອບແຕ່ລະຟັງຊັນການປ້ອງກັນໃນລະດັບກະແສໄຟຟ້າຫຼາຍລະດັບ
• ກວດສອບວ່າເວລາຕັດກົງກັບຂໍ້ກໍານົດຂອງຜູ້ຜະລິດ
• ດໍາເນີນການໂດຍບໍລິສັດທົດສອບທີ່ມີຄຸນວຸດທິທີ່ມີອຸປະກອນພິເສດ

ຈຸດທົດສອບປົກກະຕິ:

• ໄລຍະຍາວ: 150%, 200%, 300% ຂອງການຕັ້ງຄ່າ Ir
• ໄລຍະສັ້ນ: 100% ຂອງການຕັ້ງຄ່າ Isd (ຖ້າມີ)
• ທັນທີທັນໃດ: 100% ຂອງການຕັ້ງຄ່າ Ii
• ຄວາມຜິດພາດຂອງດິນ: 100% ຂອງການຕັ້ງຄ່າ Ig (ຖ້າມີ)

ເງື່ອນໄຂການຍອມຮັບ:

• ເວລາຕັດພາຍໃນແຖບຄວາມທົນທານຂອງຜູ້ຜະລິດ (ໂດຍປົກກະຕິ ±20% ສໍາລັບຄວາມຮ້ອນ-ແມ່ເຫຼັກ, ±5% ສໍາລັບເອເລັກໂຕຣນິກ)
• ທຸກຂົ້ວຕັດພ້ອມກັນ (ພາຍໃນ 1 ຮອບວຽນ)
• ບໍ່ມີຄວາມເສຍຫາຍທີ່ເຫັນໄດ້ ຫຼືຄວາມຮ້ອນສູງເກີນໄປໃນລະຫວ່າງການທົດສອບ

ການທົດສອບການສີດຂັ້ນສອງ (ໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກ):

• ທົດສອບເອເລັກໂຕຣນິກຂອງໜ່ວຍຕັດວົງຈອນ ໂດຍບໍ່ຕ້ອງຜ່ານກະແສໄຟຟ້າສູງຜ່ານເຄື່ອງຕັດວົງຈອນ
• ກວດສອບຄວາມຖືກຕ້ອງຂອງ CT ແລະ ຕັກກະຂອງໜ່ວຍຕັດວົງຈອນ
• ສາມາດປະຕິບັດໄດ້ເລື້ອຍໆກວ່າການສີດກະແສໄຟຟ້າຂັ້ນຕົ້ນ

ການປັບທຽບ ແລະ ປັບແຕ່ງ

ເມື່ອໃດທີ່ຕ້ອງການປັບທຽບ:

• ຜົນການທົດສອບຢູ່ນອກແຖບຄວາມຄາດເຄື່ອນ
• ເຄື່ອງຕັດວົງຈອນໄດ້ປະສົບກັບກະແສໄຟຟ້າຜິດປົກກະຕິສູງ
• ໜ່ວຍຄວາມຮ້ອນ-ແມ່ເຫຼັກ ຫຼັງຈາກໃຊ້ງານ 10+ ປີ
• ໜ່ວຍເອເລັກໂຕຣນິກຕາມຄຳແນະນຳຂອງຜູ້ຜະລິດ (ໂດຍທົ່ວໄປ 5-10 ປີ)

ຂັ້ນຕອນການປັບທຽບ:

• ຄວນປະຕິບັດໂດຍຜູ້ຜະລິດ ຫຼື ສູນບໍລິການທີ່ໄດ້ຮັບອະນຸຍາດ
• ຕ້ອງການອຸປະກອນພິເສດ ແລະ ການຝຶກອົບຮົມ
• ອາດຈະມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍຫຼາຍກວ່າການປ່ຽນເຄື່ອງຕັດວົງຈອນເກົ່າ
• ບັນທຶກວັນທີປັບທຽບ ແລະ ຜົນໄດ້ຮັບ

ການເກັບຮັກສາບັນທຶກ

ຮັກສາບັນທຶກຂອງ:

• ຜົນການທົດສອບການມອບໝາຍເບື້ອງຕົ້ນ
• ຜົນການທົດສອບແຕ່ລະໄລຍະທັງໝົດ ພ້ອມວັນທີ ແລະ ນັກວິຊາການ
• ການປ່ຽນແປງການຕັ້ງຄ່າໃດໆ ພ້ອມເຫດຜົນ
• ກິດຈະກຳການບຳລຸງຮັກສາ (ການທຳຄວາມສະອາດ, ການຮັດແໜ້ນ, ແລະອື່ນໆ)
• ການເຮັດວຽກຜິດປົກກະຕິ (ວັນທີ, ປະເພດ, ບໍ່ວ່າເຄື່ອງຕັດວົງຈອນຈະແກ້ໄຂຂໍ້ຜິດພາດ)

ເອກະສານທີ່ແນະນຳ:

• ແຜ່ນຂໍ້ມູນເຄື່ອງຕັດວົງຈອນ ພ້ອມເລກລຳດັບ
• ເສັ້ນໂຄ້ງເວລາ-ກະແສໄຟຟ້າ ພ້ອມການຕັ້ງຄ່າທີ່ໝາຍໄວ້
• ບົດລາຍງານການທົດສອບຈາກບໍລິສັດທົດສອບທີ່ມີຄຸນວຸດທິ
• ບັນທຶກການບຳລຸງຮັກສາສຳລັບເຄື່ອງຕັດວົງຈອນແຕ່ລະອັນ

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

ຖາມ: ຂ້ອຍສາມາດປັບເຄື່ອງຕັດວົງຈອນໃນຂະນະທີ່ມັນມີໄຟໄດ້ບໍ?

ຄຳຕອບ: ມັນຂຶ້ນກັບປະເພດເຄື່ອງຕັດວົງຈອນ ແລະ ຂໍ້ກຳນົດຂອງຜູ້ຜະລິດ. ໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກຫຼາຍອັນອະນຸຍາດໃຫ້ປັບການຕັ້ງຄ່າໃນຂະນະທີ່ມີໄຟຜ່ານໜ້າຈໍຂອງພວກມັນ, ເນື່ອງຈາກການປັບແມ່ນເປັນດິຈິຕອລຢ່າງແທ້ຈິງ. ຢ່າງໃດກໍຕາມ, ເຄື່ອງຕັດວົງຈອນຄວາມຮ້ອນ-ແມ່ເຫຼັກ ໂດຍທົ່ວໄປແລ້ວຕ້ອງການຕັດໄຟເພື່ອຄວາມປອດໄພ, ເນື່ອງຈາກການປັບກ່ຽວຂ້ອງກັບການເຄື່ອນຍ້າຍອົງປະກອບກົນຈັກ. ຄວນປຶກສາຄູ່ມືຄຳແນະນຳຂອງຜູ້ຜະລິດສະເໝີ ແລະ ປະຕິບັດຕາມຂັ້ນຕອນການລັອກ/ຕິດປ້າຍຢ່າງຖືກຕ້ອງ. ການວິເຄາະອັນຕະລາຍຈາກແສງໄຟຟ້າ ແລະ PPE ທີ່ເໝາະສົມແມ່ນຈຳເປັນສຳລັບການເຮັດວຽກໃດໆ ກ່ຽວກັບອຸປະກອນທີ່ມີໄຟ.

ຖາມ: ຂ້ອຍຈະຮູ້ໄດ້ແນວໃດວ່າເຄື່ອງຕັດວົງຈອນຂອງຂ້ອຍສາມາດປັບໄດ້?

ຄຳຕອບ: ຊອກຫາຕົວຊີ້ບອກເຫຼົ່ານີ້: (1) ໜ້າປັດປັບ, ປຸ່ມ, ຫຼື ໜ້າຈໍດິຈິຕອລທີ່ເຫັນໄດ້ຢູ່ດ້ານໜ້າເຄື່ອງຕັດວົງຈອນ ຫຼື ໜ່ວຍຕັດວົງຈອນ, (2) ເຄື່ອງໝາຍເຊັ່ນ “ປັບໄດ້” ຫຼື ຊ່ວງເຊັ່ນ “400-800A” ຢູ່ເທິງແຜ່ນປ້າຍຊື່, (3) ເລກລຸ້ນທີ່ບົ່ງບອກປະເພດທີ່ປັບໄດ້ (ປຶກສາລາຍການຜູ້ຜະລິດ), (4) ການມີໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກ (ສ່ວນໃຫຍ່ແມ່ນປັບໄດ້). ຖ້າບໍ່ແນ່ໃຈ, ໃຫ້ກວດເບິ່ງແຜ່ນຂໍ້ມູນຂອງຜູ້ຜະລິດສຳລັບເລກລຸ້ນສະເພາະຂອງທ່ານ. ໃຫ້ສັງເກດວ່າ MCB (ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ) ສ່ວນໃຫຍ່ທີ່ຕໍ່າກວ່າ 100A ແມ່ນມີການຕັດວົງຈອນແບບຄົງທີ່ເທົ່ານັ້ນ.

ຖາມ: ຄວາມແຕກຕ່າງລະຫວ່າງການຕັດວົງຈອນທີ່ປັບໄດ້ ແລະ ການຕັດວົງຈອນທີ່ປ່ຽນແທນໄດ້ແມ່ນຫຍັງ?

A: ການຕັດວົງຈອນທີ່ປັບໄດ້ ໝາຍຄວາມວ່າທ່ານສາມາດປ່ຽນການຕັ້ງຄ່າການຕັດວົງຈອນ (ຄ່າກະແສໄຟຟ້າ ແລະ ເວລາ) ພາຍໃນຂອບເຂດທີ່ກຳນົດໂດຍໃຊ້ໜ້າປັດ, ສະວິດ, ຫຼື ການຂຽນໂປຣແກຣມ. ການຕັດວົງຈອນທີ່ປ່ຽນແທນໄດ້ ໝາຍຄວາມວ່າທ່ານສາມາດຖອດ ແລະ ປ່ຽນໜ່ວຍຕັດວົງຈອນທັງໝົດດ້ວຍອັດຕາທີ່ແຕກຕ່າງກັນ. ໜ່ວຍຕັດວົງຈອນທີ່ປ່ຽນແທນໄດ້ໃຫ້ຄວາມຍືດຫຍຸ່ນຫຼາຍກວ່າເກົ່າ—ທ່ານສາມາດປ່ຽນຈາກໜ່ວຍຕັດວົງຈອນ 600A ເປັນໜ່ວຍຕັດວົງຈອນ 800A ໃນກອບເຄື່ອງຕັດວົງຈອນດຽວກັນ—ແຕ່ພວກມັນມີລາຄາແພງກວ່າ ແລະ ໂດຍທົ່ວໄປແລ້ວພົບເຫັນຢູ່ໃນເຄື່ອງຕັດວົງຈອນໄຟຟ້າຂະໜາດໃຫຍ່ເທົ່ານັ້ນ. ເຄື່ອງຕັດວົງຈອນບາງອັນມີທັງສອງຄຸນສົມບັດ: ໜ່ວຍຕັດວົງຈອນທີ່ປ່ຽນແທນໄດ້ທີ່ສາມາດປັບໄດ້ເຊັ່ນກັນ.

ຖາມ: ການປັບເຄື່ອງຕັດວົງຈອນຂອງຂ້ອຍຈະເຮັດໃຫ້ການຮັບປະກັນ ຫຼື ລາຍຊື່ UL ເປັນໂມຄະບໍ?

ຄຳຕອບ: ບໍ່, ຖ້າເຮັດຢ່າງຖືກຕ້ອງ. ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ຖືກອອກແບບ ແລະ ລະບຸໄວ້ໃນ UL ໂດຍສະເພາະເພື່ອໃຫ້ສາມາດປັບໄດ້ໃນສະໜາມພາຍໃນຂອບເຂດທີ່ກຳນົດ. ລາຍຊື່ UL ກວມເອົາຂອບເຂດການປັບທັງໝົດ. ຢ່າງໃດກໍຕາມ, ການຮັບປະກັນອາດຈະເປັນໂມຄະຖ້າ: (1) ການຕັ້ງຄ່າຖືກປັບໂດຍບຸກຄະລາກອນທີ່ບໍ່ມີຄຸນວຸດທິ, (2) ການປັບປ່ຽນແມ່ນເຮັດຢູ່ນອກຂອບເຂດທີ່ກຳນົດ, (3) ຄວາມເສຍຫາຍທາງກາຍະພາບເກີດຂຶ້ນໃນລະຫວ່າງການປັບ, (4) ເຄື່ອງມືທີ່ເໝາະສົມບໍ່ໄດ້ຖືກນຳໃຊ້. ຄວນປະຕິບັດຕາມຄຳແນະນຳຂອງຜູ້ຜະລິດສະເໝີ ແລະ ຮັກສາເອກະສານການປັບປ່ຽນ.

ຖາມ: ຂ້ອຍຄວນກວດສອບ ຫຼື ປັບການຕັ້ງຄ່າເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ເລື້ອຍໆສໍ່າໃດ?

A: ການຢັ້ງຢືນ (ກວດສອບວ່າການຕັ້ງຄ່າກົງກັບເອກະສານ): ປະຈຳປີໃນລະຫວ່າງການກວດກາເປັນປົກກະຕິ. ການທົດສອບ (ກວດສອບປະສິດທິພາບການຕັດວົງຈອນຕົວຈິງ): ທຸກໆ 3-5 ປີ ຜ່ານການທົດສອບການສີດກະແສໄຟຟ້າຂັ້ນຕົ້ນ, ຫຼື ຫຼັງຈາກການເຮັດວຽກຂອງກະແສໄຟຟ້າຜິດປົກກະຕິສູງໃດໆ. ການປັບທຽບຄືນໃໝ່ (ປັບອົງປະກອບພາຍໃນເພື່ອຟື້ນຟູຄວາມຖືກຕ້ອງ): ພຽງແຕ່ເມື່ອຜົນການທົດສອບຕົກຢູ່ນອກຄວາມຄາດເຄື່ອນ, ໂດຍທົ່ວໄປແລ້ວຫຼັງຈາກ 10+ ປີສຳລັບປະເພດຄວາມຮ້ອນ-ແມ່ເຫຼັກ ຫຼື ຕາມຕາຕະລາງຂອງຜູ້ຜະລິດສຳລັບປະເພດເອເລັກໂຕຣນິກ. ແອັບພລິເຄຊັນທີ່ສຳຄັນ (ໂຮງໝໍ, ສູນຂໍ້ມູນ, ລະບົບຄວາມປອດໄພໃນຊີວິດ) ອາດຈະຕ້ອງການການທົດສອບເລື້ອຍໆກວ່າເກົ່າຕາມ NFPA 70B ຫຼື ຂໍ້ກຳນົດການປະກັນໄພ.

ຖາມ: ຂ້ອຍສາມາດໃຊ້ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ໃນແຜງທີ່ຢູ່ອາໄສໄດ້ບໍ?

ຄຳຕອບ: ໂດຍທົ່ວໄປແລ້ວບໍ່ໄດ້. ແຜງທີ່ຢູ່ອາໄສ (ສູນກາງການໂຫຼດ) ຖືກອອກແບບມາສຳລັບເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ (MCB) ແບບສຽບປລັກ ເຊິ່ງເກືອບທັງໝົດແມ່ນປະເພດການຕັດວົງຈອນແບບຄົງທີ່ທີ່ມີອັດຕາ 15-125A. ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ໂດຍທົ່ວໄປແລ້ວແມ່ນເຄື່ອງຕັດວົງຈອນແບບຫຸ້ມ (MCCB) ຫຼື ເຄື່ອງຕັດວົງຈອນອາກາດ (ACB) ທີ່ມີການຕິດຕັ້ງແບບໃຊ້ໂບ, ໃຊ້ໃນແຜງຄວບຄຸມການຄ້າ ແລະ ອຸດສາຫະກຳ. ມີຂໍ້ຍົກເວັ້ນທີ່ຫາຍາກ—ບາງແອັບພລິເຄຊັນທີ່ຢູ່ອາໄສລະດັບສູງໃຊ້ MCCB ຂະໜາດນ້ອຍທີ່ປັບໄດ້—ແຕ່ແຜງທີ່ຢູ່ອາໄສມາດຕະຖານບໍ່ຮອງຮັບພວກມັນ. ນອກຈາກນັ້ນ, NEC ແລະ ລະຫັດທ້ອງຖິ່ນອາດຈະຈຳກັດເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ໃນແອັບພລິເຄຊັນທີ່ຢູ່ອາໄສເນື່ອງຈາກທ່າແຮງໃນການປັບທີ່ບໍ່ເໝາະສົມໂດຍບຸກຄົນທີ່ບໍ່ມີຄຸນວຸດທິ.

ຖາມ: ຈະເກີດຫຍັງຂຶ້ນຖ້າຂ້ອຍຕັ້ງເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ຕໍ່າເກີນໄປ?

ຄຳຕອບ: ການຕັ້ງຄ່າກະແສໄຟຟ້າຕັດວົງຈອນຕໍ່າເກີນໄປຈະເຮັດໃຫ້ເກີດການຕັດວົງຈອນທີ່ບໍ່ຈຳເປັນໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິ. ເຄື່ອງຕັດວົງຈອນຈະຂັດຂວາງໄຟຟ້າໂດຍບໍ່ຈຳເປັນເມື່ອການໂຫຼດຮອດລະດັບການເຮັດວຽກປົກກະຕິ, ເຮັດໃຫ້ອຸປະກອນປິດ ແລະ ການຂັດຂວາງການເຮັດວຽກ. ຕົວຢ່າງ, ຖ້າທ່ານຕັ້ງເຄື່ອງຕັດວົງຈອນເປັນ 50A ແຕ່ການໂຫຼດທີ່ເຊື່ອມຕໍ່ດຶງ 60A ເປັນປະຈຳໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິ, ເຄື່ອງຕັດວົງຈອນຈະຕັດວົງຈອນຊ້ຳໆ. ວິທີແກ້ໄຂແມ່ນການຄຳນວນການຕັ້ງຄ່າທີ່ເໝາະສົມຄືນໃໝ່ໂດຍອີງໃສ່ຄວາມຕ້ອງການການໂຫຼດຕົວຈິງ (ໂດຍທົ່ວໄປ 100-125% ຂອງການໂຫຼດຕໍ່ເນື່ອງສູງສຸດ), ກວດສອບວ່າຄວາມສາມາດໃນການນຳກະແສໄຟຟ້າຂອງສາຍໄຟພຽງພໍ, ແລະ ປັບຕາມຄວາມເໝາະສົມ.

ຖາມ: ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ຕ້ອງການຂັ້ນຕອນການຕິດຕັ້ງພິເສດບໍ?

ຄຳຕອບ: ການຕິດຕັ້ງທາງກາຍະພາບແມ່ນຄືກັນກັບເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່ຂອງປະເພດດຽວກັນ—ການຕິດຕັ້ງທີ່ເໝາະສົມ, ຂໍ້ກຳນົດແຮງບິດສຳລັບຂົ້ວຕໍ່, ແລະ ຂໍ້ກຳນົດການເກັບກູ້. ຢ່າງໃດກໍຕາມ, ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ຕ້ອງການຂັ້ນຕອນເພີ່ມເຕີມ: (1) ການຕັ້ງຄ່າເບື້ອງຕົ້ນ: ການຕັ້ງຄ່າຕ້ອງໄດ້ຮັບການຄຳນວນ ແລະ ປັບກ່ອນການເປີດໄຟ, (2) ເອກະສານການຕິດປ້າຍ : ການຕັ້ງຄ່າຕ້ອງໄດ້ຮັບການບັນທຶກ ແລະ ຕິດປ້າຍ, (3)ການກວດສອບການປະສານງານ : ການຕັ້ງຄ່າຕ້ອງໄດ້ຮັບການກວດສອບກັບການສຶກສາການປະສານງານຂອງລະບົບ, (4)ການທົດສອບການມອບໝາຍ.

: ຂໍ້ກຳນົດຫຼາຍຢ່າງຕ້ອງການການທົດສອບການຕັດວົງຈອນເບື້ອງຕົ້ນເພື່ອຢືນຢັນການເຮັດວຽກທີ່ຖືກຕ້ອງ. ບາງເຂດອຳນາດສານຕ້ອງການການອະນຸມັດການຕັ້ງຄ່າຈາກວິສະວະກອນໄຟຟ້າກ່ອນການເປີດໄຟ.

ຖາມ: ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ສາມາດຊ່ວຍຫຼຸດຜ່ອນອັນຕະລາຍຈາກແສງໄຟຟ້າໄດ້ບໍ?.

---

ສະຫຼຸບ: ການເລືອກທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກຂອງທ່ານ

ຄຳຕອບ: ໄດ້, ເມື່ອນຳໃຊ້ຢ່າງຖືກຕ້ອງ. ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ ພ້ອມການຕັ້ງຄ່າການຊັກຊ້າເວລາສັ້ນໆສາມາດຕັ້ງຄ່າສຳລັບ “ໂໝດບຳລຸງຮັກສາ” ໃນລະຫວ່າງການເຮັດວຽກບໍລິການ—ຫຼຸດຜ່ອນການຊັກຊ້າເວລາສັ້ນໆເປັນສູນຊົ່ວຄາວ (ການຕັດວົງຈອນທັນທີເທົ່ານັ້ນ) ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນພະລັງງານທີ່ເກີດຈາກແສງໄຟຟ້າຢ່າງຫຼວງຫຼາຍ. ໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກບາງອັນມີສະວິດ “ໂໝດບຳລຸງຮັກສາ” ໂດຍສະເພາະ. ນອກຈາກນັ້ນ, ການປະສານງານທີ່ເໝາະສົມໂດຍໃຊ້ການຕັ້ງຄ່າທີ່ປັບໄດ້ສາມາດຫຼຸດຜ່ອນເວລາການແກ້ໄຂຂໍ້ຜິດພາດ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນພະລັງງານແສງໄຟຟ້າໂດຍກົງ (E = P × t). ຢ່າງໃດກໍຕາມ, ການຫຼຸດຜ່ອນແສງໄຟຟ້າຕ້ອງການການວິເຄາະທີ່ສົມບູນແບບ ແລະ ຄວນປະຕິບັດໂດຍວິສະວະກອນທີ່ມີຄຸນວຸດທິ ຕາມຄຳແນະນຳຂອງ NFPA 70E ແລະ IEEE 1584.

ເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ສະແດງເຖິງຄວາມກ້າວໜ້າທີ່ສຳຄັນໃນເຕັກໂນໂລຊີການປ້ອງກັນໄຟຟ້າ, ໃຫ້ຄວາມຍືດຫຍຸ່ນ, ຄວາມຊັດເຈນ, ແລະ ປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍທີ່ເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່ບໍ່ສາມາດທຽບໄດ້. ຢ່າງໃດກໍຕາມ, ພວກມັນບໍ່ແມ່ນທາງເລືອກທີ່ຖືກຕ້ອງສຳລັບທຸກແອັບພລິເຄຊັນ.:

• ເລືອກເຄື່ອງຕັດວົງຈອນທີ່ປັບໄດ້ເມື່ອ
• ສະພາບການໂຫຼດແຕກຕ່າງກັນ ຫຼື ຄາດວ່າຈະມີການປ່ຽນແປງ
• ຕ້ອງການການປະສານງານທີ່ຊັດເຈນກັບອຸປະກອນປ້ອງກັນອື່ນໆ
• ຄາດວ່າຈະມີການຂະຫຍາຍລະບົບໃນອະນາຄົດ
• ກະແສໄຟຟ້າເຂົ້າຂອງມໍເຕີ ຫຼື ອຸປະກອນເຮັດໃຫ້ເກີດການຕັດວົງຈອນທີ່ບໍ່ຈຳເປັນກັບເຄື່ອງຕັດວົງຈອນແບບຄົງທີ່
• ການລວມສິນຄ້າຄົງຄັງ ແລະ ການເຮັດໃຫ້ການບຳລຸງຮັກສາງ່າຍຂຶ້ນແມ່ນສິ່ງບູລິມະສິດ

ໃຫ້ໃຊ້ circuit breaker ແບບ fixed-trip ເມື່ອ:

• ໂຫຼດມີຄວາມໝັ້ນຄົງ ແລະ ກຳນົດໄດ້ດີ
• ເປັນການນຳໃຊ້ໃນທີ່ຢູ່ອາໄສແບບງ່າຍໆ ຫຼື ການຄ້າຂະໜາດນ້ອຍ
• ຂໍ້ ຈຳ ກັດດ້ານງົບປະມານແມ່ນມີຄວາມ ສຳ ຄັນຫຼາຍ
• ບໍ່ມີບຸກຄະລາກອນທີ່ມີຄຸນວຸດທິສຳລັບການປັບແຕ່ງ
• ລະຫັດ ຫຼື ຂໍ້ກຳນົດການປະກັນໄພບັງຄັບໃຫ້ມີການປ້ອງກັນແບບຄົງທີ່

ປັດໃຈຫຼັກສຳລັບການນຳໃຊ້ circuit breaker ແບບປັບໄດ້ໃຫ້ປະສົບຜົນສຳເລັດແມ່ນຂຶ້ນກັບການຄັດເລືອກທີ່ເໝາະສົມ, ການຕັ້ງຄ່າເບື້ອງຕົ້ນທີ່ຖືກຕ້ອງ, ເອກະສານຄົບຖ້ວນ, ແລະ ການກວດສອບເປັນໄລຍະ. ເມື່ອອົງປະກອບເຫຼົ່ານີ້ຖືກຈັດວາງໄວ້, circuit breaker ແບບປັບໄດ້ຈະໃຫ້ການປ້ອງກັນທີ່ດີເລີດ, ຄວາມຍືດຫຍຸ່ນໃນການປະຕິບັດງານ, ແລະ ມູນຄ່າໃນໄລຍະຍາວ.

ທີ່ VIOX ໄຟຟ້າ, ພວກເຮົາຜະລິດອຸປະກອນປ້ອງກັນວົງຈອນທີ່ຄົບວົງຈອນ ລວມທັງ MCCB ແບບປັບໄດ້ ທີ່ມີທັງ thermal-magnetic ແລະ electronic trip unit. ທີມງານວິສະວະກຳຂອງພວກເຮົາສາມາດຊ່ວຍໃນການຄັດເລືອກທີ່ເໝາະສົມ, ການສຶກສາການປະສານງານ, ແລະ ການຊ່ວຍເຫຼືອດ້ານເຕັກນິກເພື່ອຮັບປະກັນວ່າລະບົບແຈກຢາຍໄຟຟ້າຂອງທ່ານໃຫ້ການປ້ອງກັນ ແລະ ຄວາມໜ້າເຊື່ອຖືທີ່ດີທີ່ສຸດ.

ສຳລັບຂໍ້ມູນເພີ່ມເຕີມກ່ຽວກັບການຄັດເລືອກ ແລະ ການນຳໃຊ້ circuit breaker, ສຳຫຼວດແຫຼ່ງຂໍ້ມູນທີ່ກ່ຽວຂ້ອງເຫຼົ່ານີ້:

• Molded Case Circuit Breaker (MCCB) ແມ່ນຫຍັງ?
• ປະເພດຂອງ Circuit Breakers
• ວິທີການເລືອກ MCCB ສໍາລັບແຜງ
• ຄ່າເບຣກເກີ: ICU, ICS, ICW, ICM
• ເຂົ້າໃຈກ່ຽວກັບເສັ້ນໂຄ້ງ Trip ຂອງ Circuit Breaker
• MCB vs MCCB: ເຂົ້າໃຈຄວາມແຕກຕ່າງທີ່ສໍາຄັນ
• ກອບການຄັດເລືອກການປ້ອງກັນວົງຈອນ: ຄູ່ມື 5 ຂັ້ນຕອນ
• ວິທີການອ່ານແຜ່ນປ້າຍຊື່ MCCB ເພື່ອຄວາມປອດໄພທາງໄຟຟ້າ
• ຄອນແທັກເຕີທຽບກັບເຄື່ອງເລີ່ມຕົ້ນມໍເຕີ
• Thermal Overload Relay ແມ່ນຫຍັງ?
