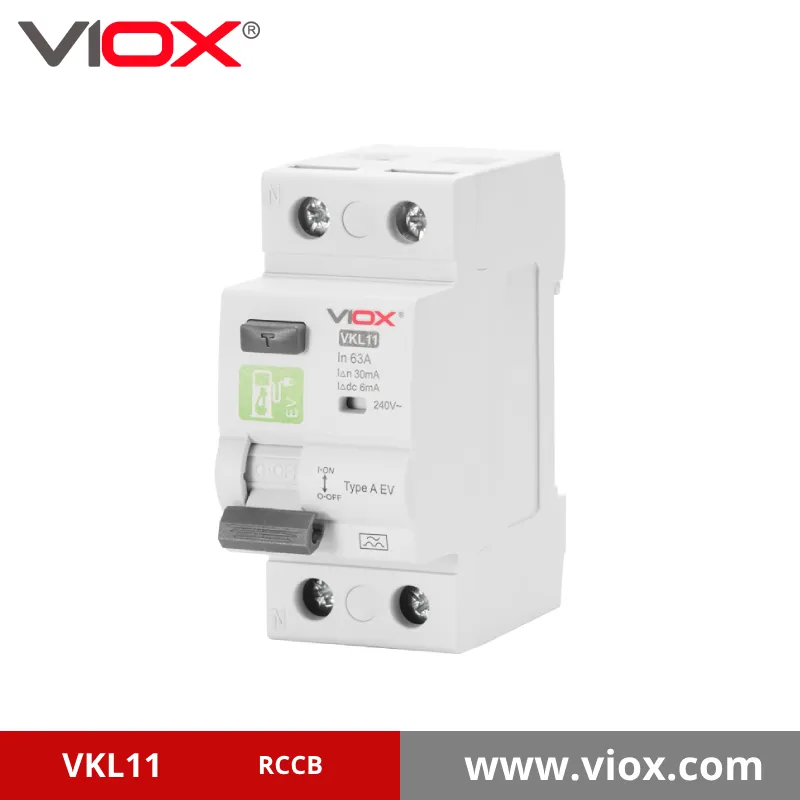

VKL11 타입 A EV 2P 잔류 전류 회로 차단기(RCCB)

VKL11 잔류 전류 회로 차단기 소개

VKL11 잔류 전류 회로 차단기(RCCB) A형 EV는 전기 안전 혁신에 대한 VIOX의 헌신을 나타냅니다. 모드 3 EV 충전 애플리케이션을 위해 특별히 설계된 이 프리미엄 안전 장치는 AC 및 DC 형태의 잔류 전류에 대한 포괄적인 보호 기능을 제공하므로 최신 전기 설비 및 EV 충전 인프라에 필수적인 구성 요소입니다.

전기 자동차가 점점 더 보편화됨에 따라 특수 전기 안전 장치의 필요성도 비례하여 증가하고 있습니다. VKL11 RCCB는 AC 정현파 잔류 전류와 펄스 DC 잔류 전류를 감지하도록 명시적으로 설계된 유형 A 등급으로 이러한 요구를 충족하여 EV 충전 환경에서 사람과 장비 모두에 중요한 보호 기능을 제공합니다.

VKL11 잔류 전류 차단기를 선택해야 하는 이유는?

VKL11 RCCB는 몇 가지 강력한 이유로 시장에서 두각을 나타내고 있습니다:

• 특화된 전기차 보호: EV 충전 시스템을 위해 특별히 제작되어 표준 RCCB가 제공할 수 없는 보호 기능을 제공합니다.
• 이중 잔류 전류 감지: AC 정현파 및 DC 펄스 잔류 전류 모니터링
• 즉시 트리핑: 시간 지연 없이 장애 조건에 즉각적인 대응 보장
• 여러 등급 옵션: 16A~100A의 다양한 정격 전류로 제공
• 규정 준수 보장: IEC/EN 61008-1 및 IEC 62955 표준 인증 완료
• 견고한 구조: 25°C~55°C의 까다로운 환경 조건을 견딜 수 있도록 설계되었습니다.

VKL11 RCCB의 기술 사양

VKL11 잔류 전류 회로 차단기는 IEC/EN 61008-1 및 IEC 62955 표준에 따라 엄격하게 개발되어 최고 수준의 전기 안전 성능을 보장합니다. 기술 파라미터에 대한 자세한 분석은 다음과 같습니다:

주요 기술 파라미터

전기적 특징

기계적 특징

VKL11 타입 A EV 2P 잔류 전류 회로 차단기(RCCB) 치수

VKL11 RCCB의 고유 기능 이해

VKL11 RCCB는 일반적인 잔류 전류 디바이스가 아닙니다. 모드 3 EV 충전 애플리케이션을 위해 특별히 개발된 이 제품은 표준 RCCB가 제공할 수 없는 특수 보호 기능을 제공합니다. 최신 전기 안전 시스템의 필수 구성 요소인 VKL11의 고유한 기능을 살펴보겠습니다.

DC 보호 기능이 강화된 A형 분류

기존의 A형 RCCB는 AC 정현파와 펄스 DC 잔류 전류를 모두 감지할 수 있지만, VKL11은 6mA의 부드러운 DC 감지 기능으로 추가적인 보호 계층을 추가합니다. 이 향상된 기능은 충전 장비의 정류 부품으로 인해 DC 누출이 발생할 수 있는 EV 충전 시스템에 매우 중요합니다.

VKL11은 전기 회로를 지속적으로 모니터링합니다:

• AC 정현파 잔류 전류(30mA - 50Hz)
• 맥동 DC 잔류 전류
• 부드러운 DC 잔류 전류(6mA)

이 포괄적인 모니터링은 표준 전기 설비에 비해 DC 누전 위험이 훨씬 높은 EV 충전 환경에서 사용자와 장비 모두의 안전을 최대한 보장합니다.

즉각적인 트리핑 메커니즘

전기 시스템의 안전은 밀리초 단위로 측정됩니다. VKL11 RCCB는 고장이 감지되면 시간 지연 없이 작동하는 즉각적인 트리핑 메커니즘을 갖추고 있습니다. 이러한 신속한 대응은 특히 고전류가 흐르는 전기차 충전 시나리오에서 전기 사고를 예방하는 데 매우 중요합니다.

누설 전류가 임계값을 초과할 때 즉각적인 회로 절연을 보장하는 I∆n에서의 트립 시간은 ≤ 100ms입니다. 이러한 즉각적인 보호 기능은 사용자와 귀중한 전기 장비를 잠재적 손상으로부터 보호하는 데 필수적입니다.

VKL11 잔류 전류 회로 차단기의 응용 분야

VKL11 RCCB는 특별히 다음 환경에서 구현하도록 설계되었습니다:

전기차 충전소

전기 자동차가 점점 더 널리 보급됨에 따라 안전하고 안정적인 충전 인프라에 대한 필요성도 비례하여 증가하고 있습니다. VKL11 RCCB는 모드 3 EV 충전 애플리케이션을 위해 특별히 제작되어 표준 RCCB가 제공할 수 없는 특수 보호 기능을 제공합니다.

EV 충전소에서 VKL11은 다음으로부터 보호합니다:

• 충전 장비의 AC 누설 전류
• 정류 부품의 DC 누설
• 충전 연결/분리 시 과도 전류

주거용 전기차 충전소

가정용 EV 충전 설비에는 상업용 충전소와 동일한 수준의 보호가 필요합니다. VKL11 RCCB는 주택 소유자가 안심하고 사용할 수 있도록 EV 충전 설비가 최신 안전 표준 및 규정을 준수하도록 보장합니다.

주거용 애플리케이션의 경우 VKL11이 제공합니다:

• 표준 소비자 유닛에 설치할 수 있는 컴팩트한 디자인
• 특정 설치 요구 사항에 맞게 감도 등급을 선택할 수 있습니다.
• 일반적인 주거 온도 조건에서 안정적인 작동

상업용 및 산업용 전기차 차량

전기 자동차 차량으로 전환하는 기업에는 포괄적인 안전 기능을 갖춘 강력한 충전 인프라가 필요합니다. 최대 100A의 높은 정격 전류와 다중 극 구성으로 대규모 상업용 충전 설치에 이상적인 VKL11 RCCB.

상업용 환경에서는 VKL11이 제공합니다:

• 여러 충전 지점을 위한 확장 가능한 보호
• 3상 전기 시스템과의 호환성(4P 버전)
• 지속적인 상업적 운영을 위한 내구성

설치 및 치수

VKL11 RCCB는 통합된 고속 클립 장치를 사용하여 표준 35mm DIN 레일(EN 60715)에 간단하게 설치할 수 있도록 설계되었습니다. 이러한 호환성 덕분에 신규 또는 기존 전기 패널 및 소비자 장치에 쉽게 통합할 수 있습니다.

설치 치수

VKL11의 컴팩트한 디자인은 패널 공간을 최적화하는 동시에 유지보수 및 테스트를 위한 전체 기능과 접근 편의성을 유지합니다. 상단 및 하단 연결이 모두 가능하여 다양한 설치 구성에 유연성을 제공합니다.

규정 준수 및 인증

VKL11 RCCB는 국제 전기 표준에 따라 엄격하게 제조되어 최고 수준의 안전성과 신뢰성을 보장합니다. 주요 인증은 다음과 같습니다:

• IEC/EN 61008-1: 통합 과전류 보호 기능이 없는 잔류 전류 작동 회로 차단기에 대한 국제 표준
• IEC 62955: EV 충전 애플리케이션용 잔류 직류 감지 장비에 대한 전문 표준
• UKCA/CE: 관련 유럽 및 영국 안전 규정 준수 확인

이러한 인증은 VKL11의 성능과 안정성을 검증하여 설치자와 최종 사용자 모두에게 안심할 수 있는 환경을 제공합니다.

유지 관리 및 테스트

모든 잔류 전류 장치와 마찬가지로 VKL11 RCCB는 지속적인 보호를 위해 주기적인 테스트가 필요합니다. 이 장치에는 고장 상태를 시뮬레이션하는 테스트 버튼이 내장되어 있어 사용자가 트리핑 메커니즘이 올바르게 작동하는지 확인할 수 있습니다.

권장 테스트 주기:

• 월간: 주거용 설치의 경우
• 주간: 주간: 상업용 애플리케이션의 경우
• 매일: 중요 안전 설비의 경우

정기적인 테스트를 통해 VKL11 RCCB는 최적의 작동 상태를 유지하여 전기적 결함에 대한 지속적인 보호 기능을 제공합니다.

결론 결론: 전기차 충전 안전에 VKL11 RCCB가 필수적인 이유

VKL11 잔류 전류 회로 차단기는 전기 안전 기술의 획기적인 발전을 대표하는 제품으로, 특히 전기차 충전 애플리케이션의 고유한 요구 사항에 맞게 설계되었습니다. AC 및 DC 잔류 전류에 대한 포괄적인 보호, 즉각적인 트립 기능, 국제 표준 준수 기능을 갖춘 VKL11은 업계 최고의 안전 기술로 전기 설비가 보호되고 있다는 사실을 알고 안심할 수 있습니다.

전기 전문가, 시스템 통합업체 및 전기차 충전 인프라를 구현하거나 업그레이드하려는 최종 사용자에게 VKL11 RCCB는 기능, 신뢰성 및 설치 용이성이 완벽하게 균형을 이룬 제품입니다. VKL11을 선택하면 단순히 회로 차단기를 설치하는 것이 아니라 전기 안전의 미래에 투자하는 것입니다.

지금 VIOX에 문의하여 VKL11 RCCB에 대해 자세히 알아보고 전기 설비의 안전과 규정 준수를 강화하는 방법을 알아보세요.
