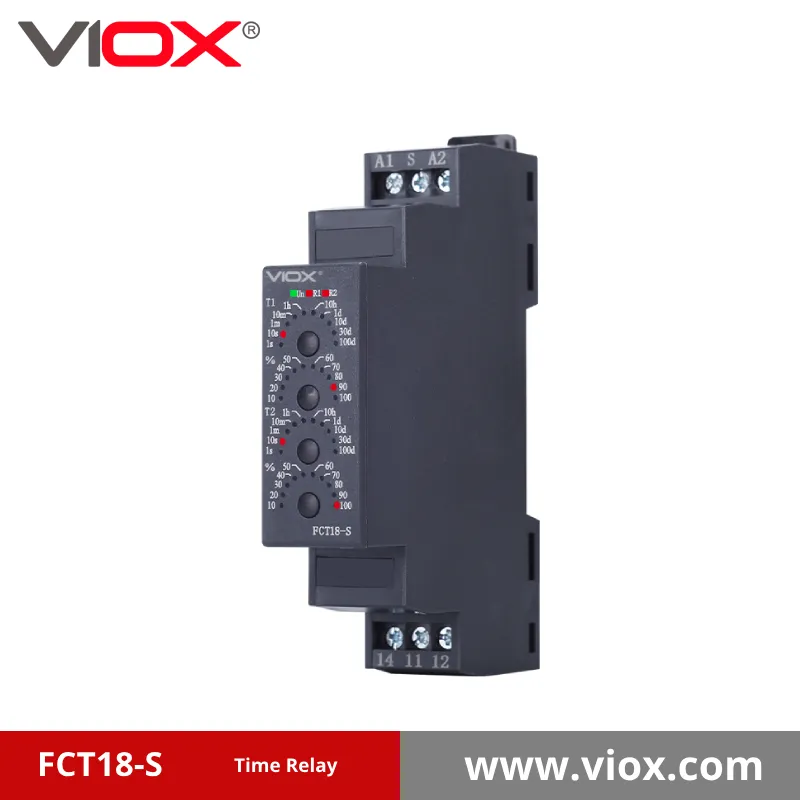

VIOX FCT18-S 비대칭 사이클 타이머 릴레이

소개

VIOX FCT18-S는 듀얼 타이밍 기능으로 정밀한 타이밍 제어가 필요한 애플리케이션을 위해 설계된 고성능 비대칭 사이클 타이머 릴레이입니다. 이 다목적 타이머 릴레이는 구성 가능한 시작 켜기 및 시작 끄기 모드로 뛰어난 유연성을 제공하여 산업 자동화, 공정 제어, 펌프 시스템 및 주기적 작동 패턴이 필요한 다양한 장비에 이상적입니다.

전문가급 비대칭 사이클 타이머 릴레이인 FCT18-S는 넓은 타이밍 범위, 다양한 작동 모드, 까다로운 산업 환경에 적합한 견고한 설계로 시장에서 두각을 나타내고 있습니다. 복잡한 타이밍 시퀀스를 구현하든 간단한 주기적 작업을 구현하든 FCT18-S는 시간 편차를 최소화하면서 안정적인 성능을 제공합니다.

주요 기능 및 이점

다양한 타이밍 기능

• 듀얼 시작 모드: 특정 애플리케이션 요구 사항에 맞게 "반복 사이클 시작 켜짐" 및 "반복 사이클 시작 꺼짐" 모드 중에서 선택합니다.
• 비대칭 타이밍 제어: 듀티 사이클의 정밀한 제어를 위해 T1 및 T2 시간을 독립적으로 조정합니다.
• 광범위한 시간 범위: 0.1초에서 100일까지의 인상적인 타이밍 스펙트럼을 제공하여 거의 모든 산업 타이밍 요구 사항을 충족합니다.
• 정밀 작동: 0.5% 미만의 시간 오차와 0.5%의 반복 정확도를 유지하여 안정적이고 일관된 타이밍 주기를 보장합니다.

사용자 친화적인 디자인

• 간단한 구성: 시각적 표시기가 선명한 타이밍 다이얼로 설정하기 쉬움
• 비율 설정: 10%에서 100%까지 조절 가능, 켜짐/꺼짐 시간 비율을 정밀하게 제어할 수 있습니다.
• 시각적 상태 표시: 전원 공급 상태를 나타내는 녹색 LED와 릴레이 작동 상태를 나타내는 빨간색 LED
• 종합 배선 다이어그램: 온디바이스 배선 지침으로 설치 및 설정 간소화

강력한 산업 성능

• 넓은 전압 범위: 12V~240V AC/DC 전원 공급 장치와 호환 가능
• 강력한 간섭 방지 기능: 산업 환경의 전기 노이즈에 대한 내성 강화
• 확장된 온도 범위: 20°C ~ +60°C(-40°F ~ +85°F)에서 안정적으로 작동합니다.
• DIN 레일 마운팅: 표준 DIN 레일 EN/IEC 60715 호환으로 설치가 간편함
• IP20 보호: 산업용 제어 패널에 적합한 보호 수준
• 높은 내구성: 1×10⁷ 기계적 수명 주기 및 1×10⁵ 전기적 수명 주기

운영 원칙

FCT18-S 비대칭 사이클 타이머 릴레이는 두 가지 기본 모드로 작동하며, 두 가지 모두 주기적 타이밍 제어를 제공하지만 시작 동작이 다릅니다:

반복 사이클 시작 ON 모드

이 모드에서 타이밍 주기는 릴레이가 활성화된 상태(ON)에서 시작됩니다. UN 단자에 전원이 인가되면:

1. 릴레이가 즉시 활성화됩니다(R).
2. 타이머가 T1 기간을 카운트다운합니다.
3. T1이 만료되면 릴레이가 비활성화됩니다.
4. 타이머가 T2 기간을 카운트다운합니다.
5. T2가 만료되면 릴레이가 다시 활성화됩니다.
6. 전원이 유지되는 한 이 사이클은 계속 반복됩니다.

이 모드는 전원이 공급되는 즉시 장비가 작동을 시작해야 하는 애플리케이션에 이상적입니다.

사이클 시작 OFF 모드 반복(점퍼 A1-S)

이 모드에서 타이밍 사이클은 릴레이가 비활성화 상태(OFF)인 상태에서 시작됩니다. A1-S 점퍼가 연결된 상태에서 UN 단자에 전원이 인가되면 타이밍 사이클이 시작됩니다:

1. 릴레이가 비활성화된 상태(R)로 유지됩니다.
2. 타이머가 T2 기간을 카운트다운합니다.
3. T2가 만료되면 릴레이가 활성화됩니다.
4. 타이머가 T1 기간을 카운트다운합니다.
5. T1이 만료되면 릴레이가 다시 비활성화됩니다.
6. 전원이 유지되는 한 이 사이클은 계속 반복됩니다.

이 모드는 첫 번째 작업이 시작되기 전에 지연이 필요한 애플리케이션에 적합합니다.

기술 사양

일반 사양

매개변수	FCT18-S1	FCT18-S2
입력 단자	A1-A2	A1-A2
전압 범위	AC 230V / DC24V / AC/DC 12-240V	AC 230V / DC24V / AC/DC 12-240V
전력 소비	AC 3.5VA/DC 2.0W	AC 3.5VA/DC 2.0W
전압 허용 오차	-15%~+10%	-15%~+10%
공급 표시	녹색 LED	녹색 LED
릴레이 표시	빨간색 LED	빨간색 LED
시간 범위	0.1초-100일	0.1초-100일
시간 설정	버튼	버튼
시간 편차	0.1%	0.1%
반복 정확도	0.5%	0.5%
온도 계수	0.05%/°C, at=20°C(0.05%/°F, =-68°F)	0.05%/°C, at=20°C(0.05%/°F, =-68°F)
출력 접점	1*SPDT	2*SPDT
정격 전류	1*16A	2*16A
기계 수명	1*10⁷	1*10⁷
전기 수명	1*10⁵	1*10⁵
주변 온도	-20 ... +60 °C /-40 ... +85 °C	-20 ... +60 °C /-40 ... +85 °C
마운팅	DIN 레일 EN/IEC 60715	DIN 레일 EN/IEC 60715
IP 등급	IP20	IP20
스트리핑 길이	7mm(0.28인치)	7mm(0.28인치)
설치 고도	≤2200m	≤2200m
오염 수준	2	2
최대 케이블 크기	AWG13-20 0.4N-m	AWG13-20 0.4N-m
차원	90mm*18mm*64mm	90mm*18mm*64mm
무게	약 90g	약 90g
표준	GB/T 14048.5, IEC60947-5-1, EN6812-1	GB/T 14048.5, IEC60947-5-1, EN6812-1

시간 설정 옵션

FCT18-S는 10가지 시간 범위 설정으로 탁월한 유연성을 제공합니다:

시간 범위	적용 사례
0.1-1s	고속 기계 사이클링, 신속한 공정 제어
1-10s	컨베이어 시스템, 분류 작업
0.1-1m	장비 예열 주기, 짧은 공정 시간
1-10m	재료 처리, 믹싱 작업
0.1-1시간	화학 처리, 배치 작업
1-10시간	더 긴 산업 공정, 더 긴 장비 주기
0.1-1일	일일 유지보수 주기, 주/야간 운영 패턴
1-10일	여러 날에 걸친 처리, 확장된 사이클링 작업
3-30일	월간 유지보수 주기, 장기 처리
10-100일	분기별 운영, 매우 긴 주기 요구 사항

비율 설정 옵션

비율 설정 기능을 사용하면 10%부터 100%까지 18가지 비율 옵션으로 T1과 T2 타이밍 주기 간의 관계를 정밀하게 제어할 수 있습니다:

비율 설정	타이밍 주기에 미치는 영향
10% – 25%	짧은 활동 기간과 긴 비활성 기간
30% – 45%	비활성 기간이 긴 중간 정도의 활동 기간
50%	동일한 활동 및 비활동 기간
55% – 70%	비활성 기간이 적당히 길고 활동 기간이 긴 경우
75% – 100%	비활성 기간이 짧아지고 활동 기간이 연장됨

모델 선택 가이드

FCT18-S 모델 번호 시스템은 애플리케이션에 필요한 정확한 구성을 식별하는 데 도움이 됩니다:

FCT18-S1W

• FCT18: 기본 모델 번호
• S: 기능 유형(비대칭 주기)
• 1: 출력 유형(1 = 1 CO 접점)
• W: 공급 전압(W = AC/DC 12-240V)

사용 가능한 구성

1. 기능

• S: 비대칭 주기

2. 출력 유형

• 1: 1CO 연락처
• 2: 2CO 연락처

3. 공급 전압

• A: AC230V
• D: DC24V
• W: AC/DC12-240V

애플리케이션

VIOX FCT18-S 비대칭 사이클 타이머 릴레이는 다양한 산업 및 상업용 애플리케이션에서 탁월한 성능을 발휘합니다:

산업 자동화

• 머신 제어: 자동화 기계의 정밀한 사이클링 구현
• 프로세스 타이밍: 제조 공정의 시퀀스 타이밍 제어
• 컨베이어 시스템: 시간 지정 작업 주기로 자재 흐름 관리

HVAC 시스템

• 환기 제어: 배기 및 공급 팬의 시간 지정 주기
• 공기 품질 관리: 공기 정화 시스템의 프로그래밍된 작동
• 열 회수 시스템: 에너지 효율을 위한 최적화된 사이클링

물 및 유체 시스템

• 펌프 제어: 고른 마모 분산을 위한 교대 펌프 작동
• 관개 시스템: 시간 제한 물 분배 주기
• 수처리: 약품 주입 및 여과를 위한 공정 타이밍

조명 제어

• 산업용 조명: 에너지 절약을 위한 프로그래밍된 켜기/끄기 주기
• 경고 시스템: 깜박이거나 번갈아 표시되는 경고등
• 디스플레이 조명: 시간 지정 디스플레이 조명 패턴

에너지 관리

• 로드 사이클링: 시간 지정 사이클링을 통한 전력 수요 분산
• 백업 시스템: 비상 전원 시스템 프로그래밍 테스트
• 에너지 절감: 피크 기간 동안 중요하지 않은 시스템의 주기적 종료

설치 및 배선 가이드

FCT18-S는 장치에 직접 배선 다이어그램이 표시되어 있어 설치 과정이 간단합니다. 올바른 설치를 위해 다음 지침을 따르세요:

반복 사이클 시작 ON 모드

1. 전원 공급 장치를 단자 Un(A1-A2)에 연결합니다.
2. 출력 릴레이 단자:
   • 터미널 15-18(비접촉식)
   • 터미널 15-16(NC 접점)
3. A1-S 사이에 점퍼가 연결되어 있지 않은지 확인합니다.

꺼짐 모드 시작 사이클 반복

1. 전원 공급 장치를 단자 Un(A1-A2)에 연결합니다.
2. 출력 릴레이 단자:
   • 터미널 15-18(비접촉식)
   • 터미널 15-16(NC 접점)
3. 단자 A1-S 사이에 점퍼 설치

추가 배선 참고 사항

• 모델에 따라 적절한 전압을 선택해야 합니다.
• 적절한 전선 게이지(AWG13-20) 사용
• 스트리핑 길이를 7mm(0.28인치)로 유지합니다.
• 적절한 설치를 위해 현지 전기 규정을 준수하세요.
• 표준 DIN 레일에 장착(EN/EC 60715)

구성 단계

특정 애플리케이션에 맞게 FCT18-S를 설정하는 방법은 간단합니다:

1. 작동 모드 선택:
   • 시작 ON의 경우: A1-S 연결을 끊은 상태로 두십시오.
   • 시동 끄기: A1-S 사이에 점퍼를 연결합니다.
2. 시간 범위 설정:
   • 상단 다이얼을 사용하여 0.1초에서 100일까지 적절한 시간 범위를 선택합니다.
3. 비율 백분율 설정:
   • 하단 다이얼을 사용하여 T1과 T2 사이의 원하는 비율을 설정합니다(10% ~ 100%).
4. 설정 미세 조정:
   • 관찰된 성능에 따라 필요에 따라 조정
   • 타이밍 안정성을 보장하기 위한 침입 기간 허용

차원

문제 해결 가이드

이슈	가능한 원인	솔루션
릴레이가 활성화되지 않음	전원 공급 장치 없음	입력 전압 및 연결 확인
	잘못된 배선	다이어그램과 비교하여 배선 확인
	결함이 있는 장치	타이머 릴레이 교체
일관성 없는 타이밍	변동하는 전원 공급 장치	입력 전원 안정화
	환경 간섭	간섭원으로부터 장치 차폐
	극한 온도	지정된 온도 범위 내에서 작동하는지 확인
릴레이가 한 상태에서 멈춤	과부하로 인한 접촉 용접	부하가 정격 용량 이내인지 확인하고 장치를 교체합니다.
	내부 구성 요소 오류	타이머 릴레이 교체
LED 표시등이 작동하지 않음	전원 공급 장치 문제	전원 공급 장치 및 연결 확인
	LED 고장	보증 기간 내에 있는 경우 타이머 릴레이 교체

유지 관리 및 관리

FCT18-S는 최소한의 유지보수를 위해 설계되었지만, 이 가이드라인을 준수하면 최적의 성능을 보장할 수 있습니다:

• 정기 검사: 주기적으로 연결이 느슨하거나 과열 징후가 있는지 확인합니다.
• 먼지 제거: 먼지 및 오염 물질로부터 장치를 깨끗하게 유지하세요.
• 환경 제어: 주변 온도를 지정된 범위 내로 유지
• 로드 확인: 연결된 부하가 정격 용량 이내로 유지되는지 확인
• 교체 계획: 전기 수명이 다하기 전에 중요한 애플리케이션의 예방적 교체를 고려하세요.

규정 준수 및 인증

VIOX FCT18-S 비대칭 사이클 타이머 릴레이는 여러 국제 표준을 준수합니다:

• GB/T 14048.5: 저전압 스위치기어 및 제어기어에 대한 중국 국가 표준
• IEC60947-5-1: 제어 회로 장치 및 스위칭 소자에 대한 국제 표준
• EN6812-1: 전기 장비에 대한 유럽 표준

왜 VIOX FCT18-S를 선택해야 할까요?

VIOX FCT18-S 비대칭 사이클 타이머 릴레이는 경쟁 제품에 비해 몇 가지 장점을 제공합니다:

• 탁월한 정밀도: 0.5% 시간 정확도는 업계 표준을 초과합니다.
• 확장된 타이밍 범위: 0.1초~100일로 거의 모든 애플리케이션 요구 사항을 충족합니다.
• 다용도 전원 공급 장치: 12-240V AC/DC 기능으로 재고 요구 사항 감소
• 강력한 환경 내성: 넓은 작동 온도 범위(-20°C ~ +60°C)
• 명확한 시각적 표시기: 전원 및 릴레이 상태를 표시하는 듀얼 LED 표시기
• 컴팩트한 디자인90mm x 18mm x 64mm로 귀중한 패널 공간 절약
• 긴 서비스 수명: 확장된 신뢰성을 위한 천만 번의 기계 작동
• 간단한 구성: 시간 범위 및 비율에 대한 직관적인 다이얼 설정

결론

VIOX FCT18-S 비대칭 사이클 타이머 릴레이는 산업용 타이밍 제어 애플리케이션을 위한 전문가급 솔루션입니다. 다양한 구성 옵션, 넓은 타이밍 범위, 견고한 설계로 가장 까다로운 산업 환경에서도 안정적인 성능을 제공합니다. 간편한 설정, 명확한 표시기, 포괄적인 문서 덕분에 정확한 주기적 타이밍 제어를 원하는 OEM과 최종 사용자 모두에게 이상적인 선택입니다.

복잡한 펌프 사이클링, 기계 작동 시퀀스 또는 정밀한 비대칭 타이밍 제어가 필요한 모든 애플리케이션을 구현해야 하는 경우 FCT18-S는 최소한의 유지보수 요구 사항으로 일관되고 정확한 성능을 제공합니다. 국제 표준을 준수하여 글로벌 산업 시스템과의 호환성을 보장하므로 제어 시스템 인벤토리에 다용도로 추가할 수 있습니다.

자세한 정보, 기술 지원 또는 VIOX FCT18-S 비대칭 사이클 타이머 릴레이를 주문하려면 기술 지원 팀에 문의하거나 웹 사이트를 방문하세요.
