A 퓨즈 전기 기호 회로도에서 퓨즈 또는 퓨즈 관련 보호 기능을 식별합니다. 기본 기호는 도체와 직렬로 배치되지만, 정확한 모양은 IEC 및 ANSI/IEEE 도면 시스템 간에 다를 수 있습니다. 기호 자체만으로는 일반적으로 지 퓨즈의 정격 전류, 정격 전압, 차단 용량, AC/DC 적합성 또는 시간-전류 특성을 알려주지 않습니다. 이러한 세부 정보는 인근 주석, 도면 일람표, 퓨즈 데이터 시트 또는 장비 문서에서 확인해야 합니다.
퓨즈 전기 기호 빠른 참조
IEC 60617에는 도면상 기본 퓨즈, 스트라이커 메커니즘, 경보 접점 또는 결합된 스위칭 및 절연 기능을 표시해야 할 수 있으므로 하나 이상의 퓨즈 기호가 포함되어 있습니다. 아래 표는 회로도의 모든 직사각형을 동일한 장치로 취급하는 대신 이러한 기능을 구분합니다.
| 도면 기능 | 기호가 나타내는 의미 | 증명하지 못하는 것 |
|---|---|---|
| 일반 퓨즈 | 교체 가능한 퓨즈 또는 퓨즈 링크가 전류 경로에 연결됨 | 전류, 전압, 이용 범주, 차단 용량 또는 AC/DC 정격 |
| 스트라이커가 있는 퓨즈 | 퓨즈 작동 시 기계식 스트라이커가 해제될 수 있음 | 회로도의 나머지 부분에 별도로 표시되지 않은 경우 스트라이커가 트립하거나 신호를 보내는 대상 |
| 알람 접점이 있는 퓨즈 | 퓨즈 작동은 신호 접점과 연동됩니다 | 접점 전압/전류 정격 또는 하위 알람 로직 |
| 별도의 알람이 있는 퓨즈 | 퓨즈와 알람 회로는 서로 연관되어 있으나 전기적으로는 분리된 기능으로 표시됩니다 | 정확한 알람 모듈 또는 배선 구성 |
| 퓨즈 스위치 | 퓨즈 보호 기능과 스위칭 기능이 결합됨 | 장치 정격을 확인하지 않은 상태에서의 부하 스위칭 적합성 |
| 퓨즈 단로기 / 퓨즈 아이솔레이터 | 퓨즈 보호 기능과 단로 또는 절연 기능이 결합됨 | 해당 장치가 부하 전류를 차단할 수 있음 |
| 퓨즈형 스위치 단로기 | 퓨즈 보호, 부하 개폐 및 절연 기능이 결합됨 | 적용 가능한 이용 범주 또는 작동 한계 |
| 온도 퓨즈 / 온도 차단기 | 과도한 온도로 인해 비복귀형 장치가 개방됨 | 모든 조건에서의 일반적인 과전류 보호 또는 교체 가능성 |
이 구분은 패널 도면에서 중요합니다. 퓨즈, 퓨즈 스위치, 퓨즈 단로기및 퓨즈 내장형 스위치 단로기 는 서로 혼용할 수 없는 명칭입니다. 각 기호는 서로 다른 기능을 나타내며, 설치된 장치는 의도된 작동을 지원하는 정격을 갖추어야 합니다. 실제 부하 개폐의 차이점에 대해서는 다음을 참조하십시오. 퓨즈 홀더와 퓨즈 스위치 단로기.

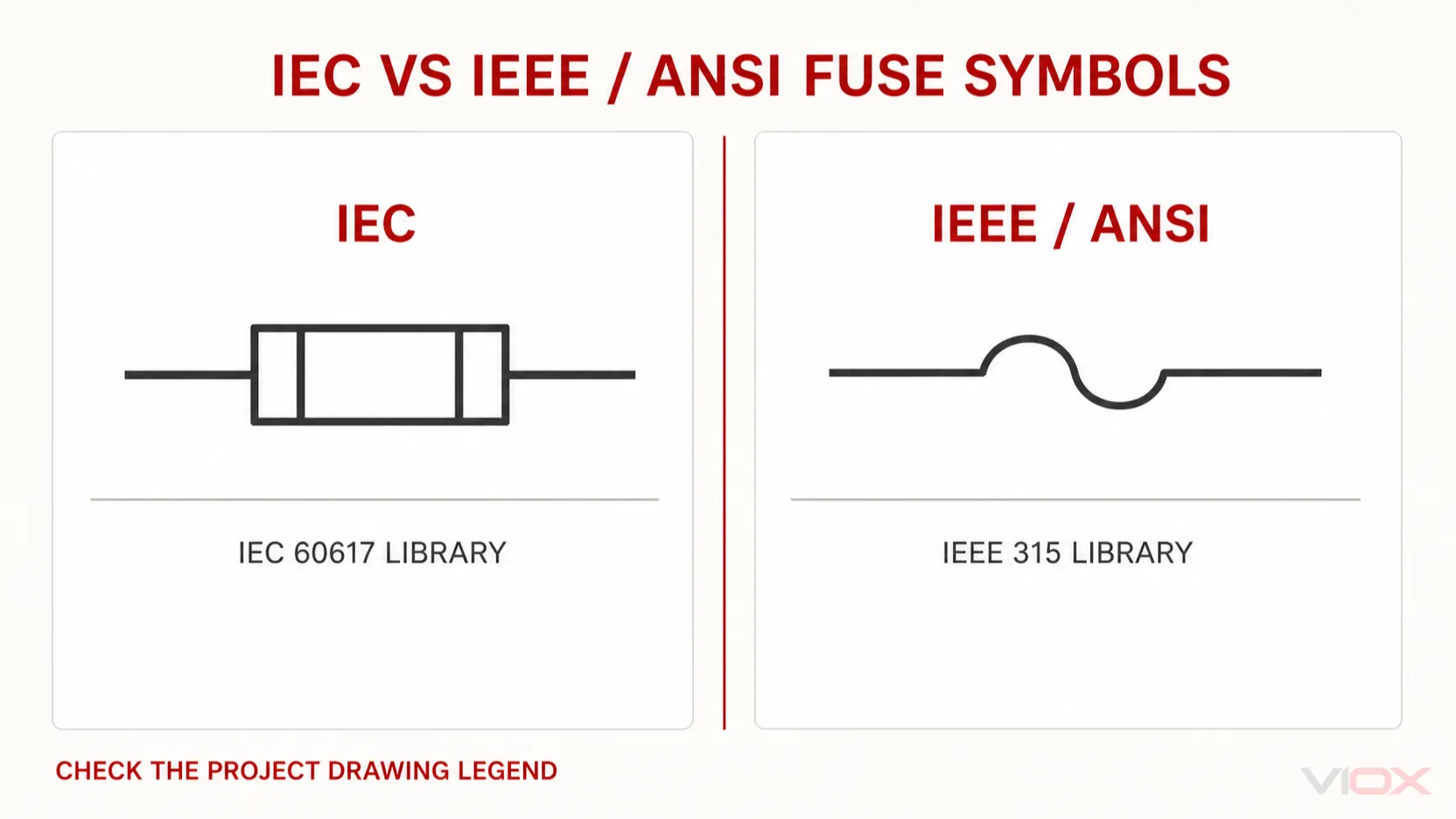

IEC 퓨즈 기호 vs ANSI/IEEE 퓨즈 기호
국제 전기 문서에서 접하게 되는 두 가지 주요 기호 체계는 IEC 60617과 IEEE/ANSI 315입니다.
| 비교 포인트 | IEC 도면 | ANSI/IEEE 도면 |
|---|---|---|
| 기본 참조 | IEC 60617 그래픽 심볼 데이터베이스 | IEEE/ANSI 315 |
| 일반적인 시각적 관례 | 도체에 삽입된 소형 직사각형 퓨즈 요소 | 특히 북미 도면에서는 곡선형, S자형 또는 기타 규정된 퓨즈 표현이 나타날 수 있음 |
| 일반적인 시장 | 국제 프로젝트, 유럽 및 다수의 아시아 시장 | 북미 및 기존 산업 문서 |
| 오리엔테이션 | 수평 또는 수직으로 배치할 수 있음 | 회로 방향에 맞춰 회전할 수도 있음 |
| 올바른 해석 방법 | 도면에서 사용하는 IEC 라이브러리를 확인하고 범례를 읽을 것 | ANSI/IEEE 라이브러리 및 도면 범례를 확인할 것 |
공식 IEC 60617 데이터베이스에는 일반 퓨즈 기호와 함께 스트라이커 퓨즈, 알람 접점이 있는 퓨즈, 별도 알람이 있는 퓨즈, 퓨즈 스위치, 퓨즈 단로기, 퓨즈 스위치 단로기에 대한 추가 항목이 나열되어 있습니다. IEEE/ANSI 315는 북미 그래픽 기호 프레임워크를 제공합니다.
모양 하나만으로 표준을 식별하지 마십시오. CAD 패키지는 승인된 다양한 변형을 사용할 수 있고, 오래된 설비는 기존 라이브러리를 유지할 수 있으며, 기업은 자체적인 도면 범례를 유지하는 경우가 많습니다. 따라서 도면 세트에 있는 범례가 해당 프로젝트에 대한 즉각적인 권위가 됩니다.
퓨즈 기호 주변의 정보를 읽는 방법
그래픽 기호는 첫 번째 질문에 대해서만 답을 제공합니다: 여기에 어떤 기능이 위치하는가? 주변의 텍스트는 해당 부품과 그에 요구되는 성능을 식별합니다.
다음과 같은 예시 주석을 고려하십시오:
F1 – 32 A gG, 500 V AC
| 주석 | 의미 |
|---|---|
F1 |
일정표, 배선 목록, 패널 레이아웃 및 자재 명세서에서 동일한 장치를 찾는 데 사용되는 참조 지정자 |
32 A |
문서화된 부품에 할당된 퓨즈 정격 전류 |
gG |
범용 전범위 퓨즈 링크에 대한 IEC 이용 범주 |
500 V AC |
선택된 퓨즈에 대해 명시된 전압 및 전류 유형 |
F1, F2, 와 같은 식별자는 일반적인 도면 관례이지만, 참조 지정 규칙은 조직 및 프로젝트에 따라 다를 수 있습니다. 기호 옆의 문자가 완전한 사양이라고 가정하지 마십시오.
중요한 매개변수는 기호 옆, 퓨즈 일람표 또는 승인된 부품 목록에만 표시될 수 있습니다:
- 정격 전류;
- 정격 전압 및 AC/DC 적합성;
- 정격 차단 용량;
- 이용 범주(gG, aM, gPV 또는 기타 적용 가능한 등급 등);
- 시간-전류 특성;
- 물리적 퓨즈 시스템 및 크기;
- 협조 요구 사항;
- 제조사 및 부품 번호.
산업용 저압 퓨즈 선정 시 다음을 참조하십시오. IEC 60269 퓨즈 가이드 회로도 기호만으로 퓨즈를 선택하려고 하기보다는.
DC 퓨즈는 다른 기호를 사용하는가?
일반적으로, 기본적인 퓨즈 기호 자체만으로는 해당 퓨즈가 DC에 적합하다는 것을 증명하지 못한다.. 도면상에서 공급 기호, 회로 제목, 극성 표시, 도체 라벨 또는 퓨즈 옆의 텍스트를 통해 DC 회로임을 식별할 수 있다. 선택된 퓨즈는 해당 애플리케이션에 적합한 DC 정격 전압과 차단 용량을 갖추어야 한다.
이는 매우 중요한 안전상의 차이점이다. DC 아크는 AC 시스템에서 발생하는 주기적인 전류 영점 교차의 이점을 누릴 수 없으므로, AC 회로에서 허용되는 퓨즈가 동일한 수치의 DC 전압에서도 적합하다고 자동으로 간주해서는 안 된다.
DC 회로도를 읽을 때 다음 사항을 모두 확인하십시오:
- 회로 전압 및 극성.
- 퓨즈의 DC 정격 전압.
- 가용 예상 고장 전류.
- 요구되는 직류(DC) 차단 용량.
- 퓨즈 이용 범주 및 의도된 적용 분야.
- 장착 또는 퓨즈 홀더 조합에 대한 제조사의 제한 사항.
그리고 AC 퓨즈와 DC 퓨즈 가이드 외관상 동일한 퓨즈 본체가 서로 다른 차단 성능을 가질 수 있는 이유 설명.

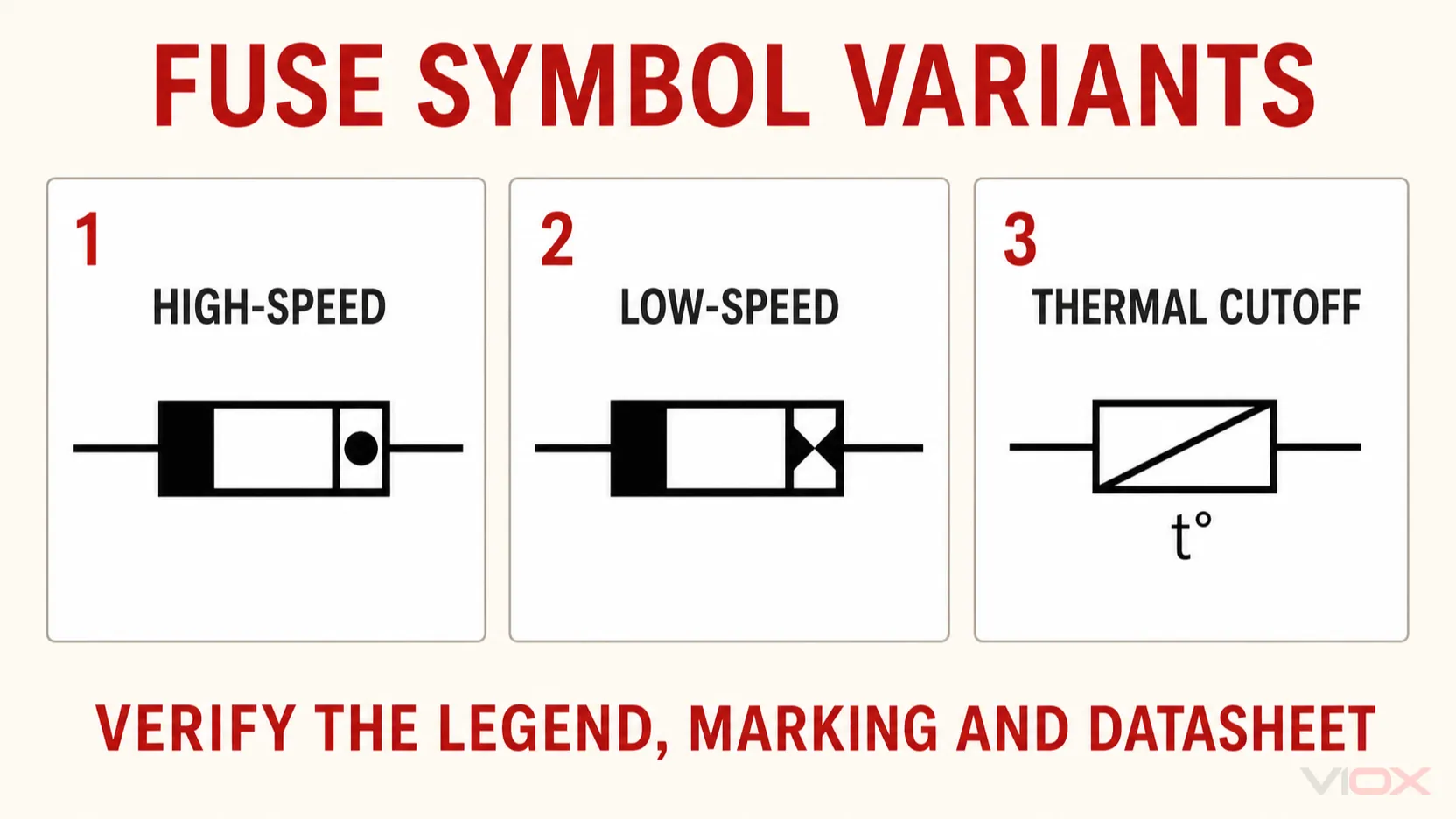

속단형, 지연형 및 온도 퓨즈 기호
속단형 퓨즈 및 지연형 퓨즈
모든 속단형 또는 지연형 퓨즈가 고유한 범용 회로 기호를 가지고 있다고 가정하지 마십시오. 많은 도면에서 동일한 일반 퓨즈 기호가 사용되며, 동작 특성은 주석, 부품 일람표 또는 부품 번호를 통해 전달됩니다.
다음과 같은 문자는 F 그리고 T 소형 퓨즈 링크에서 흔히 볼 수 있으며, 동작 특성을 나타내기 위해 문서에 반복적으로 기재될 수 있습니다. 이러한 문자를 다음과 같은 IEC 60269 사용 범주와 혼동해서는 안 됩니다. gG, aM또는 gPV. 소형 퓨즈는 IEC 60127 시리즈에서 다루며, 저압 전력 퓨즈는 IEC 60269에서 다룹니다.
따라서 다음과 같은 표기는 T2A 250V 소형 퓨즈에 표기되며 32 A gG 500 V 산업용 퓨즈의 다양한 분류 체계를 설명하십시오. 기호의 모양만으로 분류를 추정해서는 안 됩니다.
온도 퓨즈 또는 온도 차단기
온도 퓨즈는 단순히 정격 전류를 초과하는 경우에 반응하는 것이 아니라, 주로 장치의 온도에 반응합니다. 이는 일반적으로 일회용 보호 장치로, 열 요소가 작동하면 과열 원인을 해결한 후 장치를 교체해야 합니다.
온도 퓨즈 기호는 퓨즈와 유사한 요소에 온도 한정자를 결합하거나 주변의 온도 정보를 통해 식별할 수 있습니다. 기호 구현 방식은 다양하므로, 온도 차단기를 온도 스위치나 과부하 장치와 구분하기 전에 도면 범례와 부품 명세서를 확인하십시오.

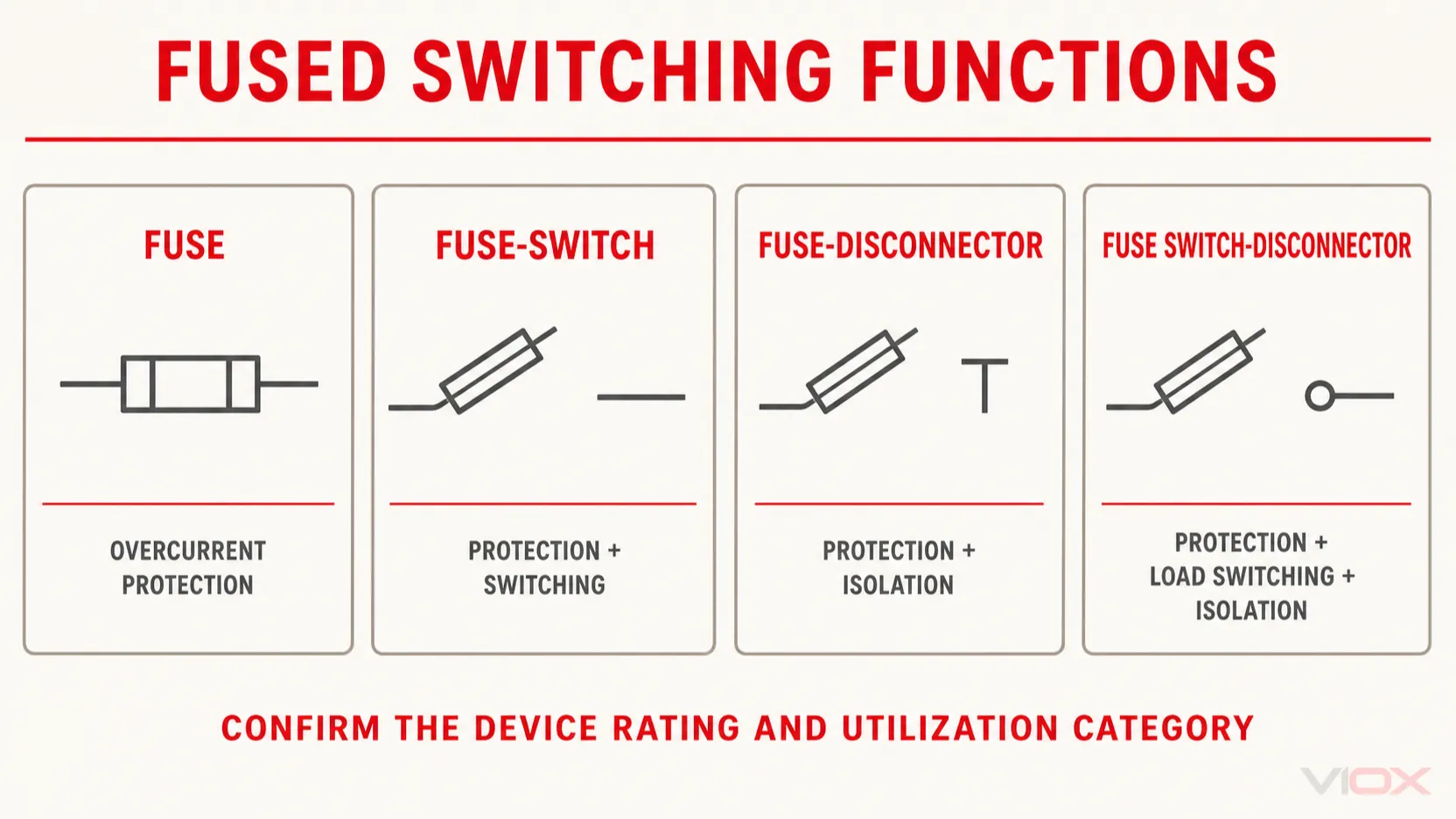

퓨즈, 퓨즈 홀더 및 스위치-퓨즈 기호는 서로 다릅니다.
퓨즈 홀더는 퓨즈 링크를 기계적으로 지지하고 연결하지만, 많은 회로도에는 퓨즈의 전기적 기능만 표시됩니다. 홀더는 회로도에 별도의 기호로 표시되지 않고 패널 레이아웃이나 자재 명세서(BOM)에만 나타날 수 있습니다.
일반 퓨즈 기호가 있다고 해서 해당 어셈블리를 부하 상태에서 개방할 수 있다고 판단하지 마십시오. 표준 퓨즈 홀더가 자동으로 부하 개폐 스위치인 것은 아닙니다. 마찬가지로, 퓨즈 단로기는 절연 기능을 제공하지만 부하 전류를 투입하거나 차단할 수 있는 능력은 장치 전체의 분류 및 정격에 따라 달라집니다.
| 표시된 장치 | 보호 기능 | 격리 기능 | 부하 개폐 기능 |
|---|---|---|---|
| 퓨즈 홀더 내 퓨즈 링크 | 예, 퓨즈 정격에 따름 | 퓨즈 기호만으로는 결정되지 않음 | 결정되지 않음 |
| 퓨즈 분리형 개폐기 | 퓨즈 보호 | 예, 장치 설계 및 적용 분야에 따라 다름 | 자동으로 설정되지 않음 |
| 퓨즈 스위치 | 퓨즈 보호 | 전체 장치 분류에 따라 다름 | 스위칭 기능은 표시되나 정격은 반드시 확인해야 함 |
| 퓨즈형 스위치 단로기 | 퓨즈 보호 | 예 | 예, 해당 정격 사용 범주 내에서 가능함 |
도면에 과전류 보호와 안전 유지보수 격리가 모두 필요한 경우, 기본 퓨즈 기호에 가정을 추가하지 말고 전체 스위칭 장치 기능을 확인하십시오.
퓨즈 기호 대 차단기 기호
퓨즈는 소모성 과전류 보호 장치로, 퓨즈 링크가 끊어지면 일반적으로 교체가 필요합니다. 차단기는 기계적 스위칭 및 트립 메커니즘을 통해 회로를 차단하며, 고장 원인을 조사한 후 차단기가 정상 상태라면 일반적으로 재설정이 가능합니다.
유지보수 작업 방식이 다르므로 기호는 반드시 구분되어야 합니다. 고장 추적 시:
- 퓨즈 참조는 퓨즈 링크 및 관련 홀더 또는 퓨즈형 스위칭 장치로 이어집니다.;
- 회로 차단기 참조는 재설정 가능한 스위칭 및 보호 장치로 이어집니다.;
- 결합된 기호는 하나 이상의 기능을 전달할 수 있으며 완전한 장치로 해석되어야 합니다.
보호 및 선택 차이점에 대해서는 다음을 참조하십시오. 퓨즈 대 회로 차단기.
일반적인 퓨즈 기호 해석 오류
1. 기호를 완전한 퓨즈 사양으로 취급하는 것
기호는 기능을 식별할 뿐 전체 정격을 나타내지는 않습니다. 항상 구성 요소 일람표와 데이터시트를 확인하십시오.
기호가 AC 또는 DC 적합성을 증명한다고 가정하는 경우
AC/DC 적합성은 일반적인 퓨즈 기호가 아닌 회로 문서 및 퓨즈 정격에서 확인해야 합니다.
동일한 코드로 해석 F, T, gG및 aM 이러한 표시는 서로 다른 퓨즈 제품군 및 분류 체계에서 비롯된 것입니다. 해당 의미는 적용 가능한 표준 내에서 해석되어야 합니다.
퓨즈 단로기와 부하 개폐 장치를 혼동하는 경우.
절연 기능과 부하 개폐 기능은 별개의 기능입니다. 전체 기호, 사용 범주 및 제조업체 정격을 확인하십시오.
도면 범례를 무시하는 경우.
5. Ignoring the drawing legend
레거시 심볼, 회사 라이브러리 및 CAD 변형이 존재합니다. 프로젝트 범례는 도면이 어떤 규약을 사용하는지 결정합니다.
6. 도면만 보고 퓨즈 교체하기
교체품은 요구되는 전류, 전압, 차단 용도, 사용 범주, 치수, 홀더 호환성 및 협조 동작을 충족해야 합니다. 외관이 유사한 것만으로는 충분하지 않습니다.
실무 도면 검토 체크리스트
퓨즈 회로를 승인하거나 정비하기 전에 다음 질문에 답하십시오:
- 어떤 심볼 표준과 도면 범례가 적용됩니까?
- 해당 장치가 퓨즈, 퓨즈 스위치, 퓨즈 단로기 또는 퓨즈 스위치 단로기 중 무엇입니까?
- 참조 명칭은 무엇입니까?
- 전류, 전압, 차단 용량 및 사용 범주 요구 사항은 어디에 문서화되어 있습니까?
- 회로가 AC입니까, 아니면 DC입니까?
- 설치된 퓨즈가 승인된 일정 및 퓨즈 홀더와 일치합니까?
- 알람 접점이나 스트라이커가 표시되어 있습니까? 또한 어디로 신호를 보내거나 트립됩니까?
- 전체 장치 정격에 따라 부하 개폐가 허용됩니까?
자주 묻는 질문
퓨즈의 전기 기호는 무엇입니까?
이는 퓨즈 기능을 나타내기 위해 도체와 직렬로 삽입되는 그래픽 기호입니다. IEC 및 ANSI/IEEE 시스템은 서로 다른 표현 방식을 사용하므로, 정확한 형태를 해석하기 전에 도면 범례를 확인해야 합니다.
IEC 퓨즈 기호는 무엇입니까?
IEC 60617은 일반적인 퓨즈 기호와 스트라이커 퓨즈, 알람 접점, 퓨즈 스위치, 퓨즈 단로기, 퓨즈 스위치 단로기 등의 기능을 위한 관련 기호를 제공합니다. 규격에 맞는 형상을 위해서는 최신 IEC 60617 데이터베이스 또는 승인된 IEC CAD 라이브러리를 사용하십시오.
ANSI 퓨즈 기호는 IEC 기호와 동일합니까?
반드시 그렇지는 않습니다. ANSI/IEEE 도면은 다른 곡선형 또는 양식화된 표현을 사용할 수 있습니다. 구형 북미 도면은 기존의 변형된 기호를 사용할 수도 있습니다. 도면의 IEEE/ANSI 기호 라이브러리와 범례를 확인하십시오.
별도의 DC 퓨즈 기호가 있습니까?
기본적인 퓨즈 기호는 동일하게 유지되는 경우가 많습니다. DC 사용 여부는 일반적으로 주변 회로와 주석을 통해 식별됩니다. 물리적인 퓨즈는 적절한 DC 정격 전압과 DC 차단 용량을 갖추어야 합니다.
하는 일 F1 속단형 퓨즈를 의미합니까?
대개 F1 도면 내의 특정 장치를 식별하는 참조 지정자입니다. 이것을 다음 항목과 혼동해서는 안 됩니다. F 특정 소형 퓨즈 링크의 동작 특성 표시입니다. 도면 일람표와 해당 퓨즈 표준을 확인하십시오.
회로도에서 슬로우 블로우 퓨즈(slow-blow fuse)는 어떻게 표시됩니까?
많은 도면에서 일반 퓨즈 기호에 시간 지연 주석, 부품 코드 또는 부품 번호를 추가하여 사용합니다. 범용 슬로우 블로우 기호라고 가정되는 것에 의존하지 말고 반드시 범례를 확인하십시오.
온도 퓨즈(thermal fuse)는 일반 퓨즈와 동일합니까?
아닙니다. 일반적인 퓨즈는 시간-전류 특성에 따라 과전류에 반응합니다. 온도 퓨즈 또는 온도 차단기(thermal cutoff)는 설정된 온도 임계값에 도달하면 회로를 차단합니다. 두 장치는 서로 다른 주요 조건으로부터 보호합니다.
퓨즈 홀더를 절연 스위치(isolation switch)로 사용할 수 있습니까?
자동으로 사용할 수 없습니다. 퓨즈 홀더가 안전한 절연 또는 부하 스위칭 기능을 제공할 수 있는지 여부는 장치 설계, 정격, 적용 표준 및 제조업체의 지침에 의해 명시적으로 지원되어야 합니다.
결론
퓨즈 회로 기호를 올바르게 읽는 가장 빠른 방법은 다음 네 가지 정보 계층을 구분하는 것입니다.
- 그래픽 기호: 회로에 표시된 전기적 기능.
- 참조 지정: 장치 식별 정보 (예:
F1. - 주석 또는 일람표: 전류, 전압, AC/DC 서비스, 사용 범주 및 기타 필수 정격.
- 제품 문서: 검증된 퓨즈, 홀더, 스위칭 기능, 차단 용량 및 설치 제한 사항.
이 기호는 보호 기능의 위치를 나타냅니다. 이는 퓨즈 일람표나 데이터시트를 대체하지 않습니다. 평가 시 VIOX 퓨즈 제품군 또는 다른 공급업체의 퓨즈 조립품인 경우, 시스템 전압, AC/DC 정격, 부하 전류, 예상 고장 전류, 사용 범주, 퓨즈 형식 및 필요한 스위칭 또는 차단 기능을 제출하십시오.
