케이블 타이를 선정할 때는 묶음 크기, 요구되는 유지 성능, 작동 환경, 재질, 고정 방식, 설치 공정 등 6가지 요소를 고려해야 합니다. 길이만으로는 충분하지 않습니다. 케이블 타이가 묶음을 감쌀 수 있더라도 강도가 너무 약하거나, 부적절한 재질로 제작되었거나, 호환되지 않는 마운트에 설치되거나, 제어되지 않은 장력으로 체결될 경우 부적합할 수 있습니다.
케이블 타이와 집 타이는 종종 혼용됩니다. 도면이나 구매 요청서에 어떤 용어가 기재되어 있든, 일반적인 제품명이 아닌 검증된 부품 번호와 적용 요건을 기준으로 선정해야 합니다.
본 가이드는 전기 구매 담당자, 패널 제작자, 설치 기사 및 OEM 업체가 올바른 선정 경로를 파악하도록 돕습니다. 이 가이드는 의사 결정에 대한 개요를 제공하며, 규격, 재질, 잠금 메커니즘, 고정 시스템, 설치 도구 및 공급업체 평가에 관한 상세 VIOX 가이드로 연결됩니다.
케이블 타이 선정 요약
| 적용 조건 | 시작하기 | 선정 전 확인 | 상세 가이드 |
|---|---|---|---|
| 일반적인 실내 배선 묶음 | 표준 나일론 케이블 타이 | 묶음 직경, 폭, 공칭 인장 강도, 온도 및 제품 승인 | 케이블 타이 규격표 |
| 실외 또는 햇빛 노출 | 내자외선(UV) 케이블 타이 | 공칭 내자외선성, 설치 온도, 작동 온도, 습도 및 사용 환경 | 내자외선 케이블 타이 |
| 고온 장비 | 내열 안정화 폴리머, 특수 폴리머 또는 적합한 금속 타이 | 정확한 재질, 명시된 온도 범위, 인근 열원 및 케이블 절연 한계 | 고온용 케이블 타이 |
| 부식성 또는 가혹한 산업 환경 | 스테인리스 스틸 또는 코팅된 스테인리스 스틸 타이 | 강재 등급, 코팅, 부식 노출, 가장자리 보호, 잠금 설계 및 공구 | 스테인리스 스틸 케이블 타이 가이드 |
| 임시 결속 또는 반복적인 조정 | 해제 가능하거나 재사용 가능한 케이블 타이 | 해제 방법, 재사용 후 유지력, 결속 민감도 및 제품별 재사용 한계 | 자동 잠금식 케이블 타이와 재사용 가능 케이블 타이 비교 |
| 표면상의 고정 배선 | 케이블 타이 및 호환 가능한 고정 장치 | 표면 재질, 부착 방법, 구멍 또는 슬롯 치수, 하중 방향, 온도 및 환경 | 케이블 타이 장착 가이드 |
| 고하중 또는 진동 노출 번들 | 고강도 폴리머 또는 적합한 금속 타이 | 명시된 인장 성능, 동적 하중, 마운트 강도, 설치 장력 및 검사 기준 | 고하중 케이블 타이 하중 가이드 |
검증 규칙: 모든 온도, 인장, 자외선(UV), 내화학성, 화재 성능 및 인증 관련 사항은 부품 번호별로 고유함을 명시합니다. 유사한 색상, 길이, 폭 또는 재질 명칭이 동일한 성능을 보장하지 않습니다.

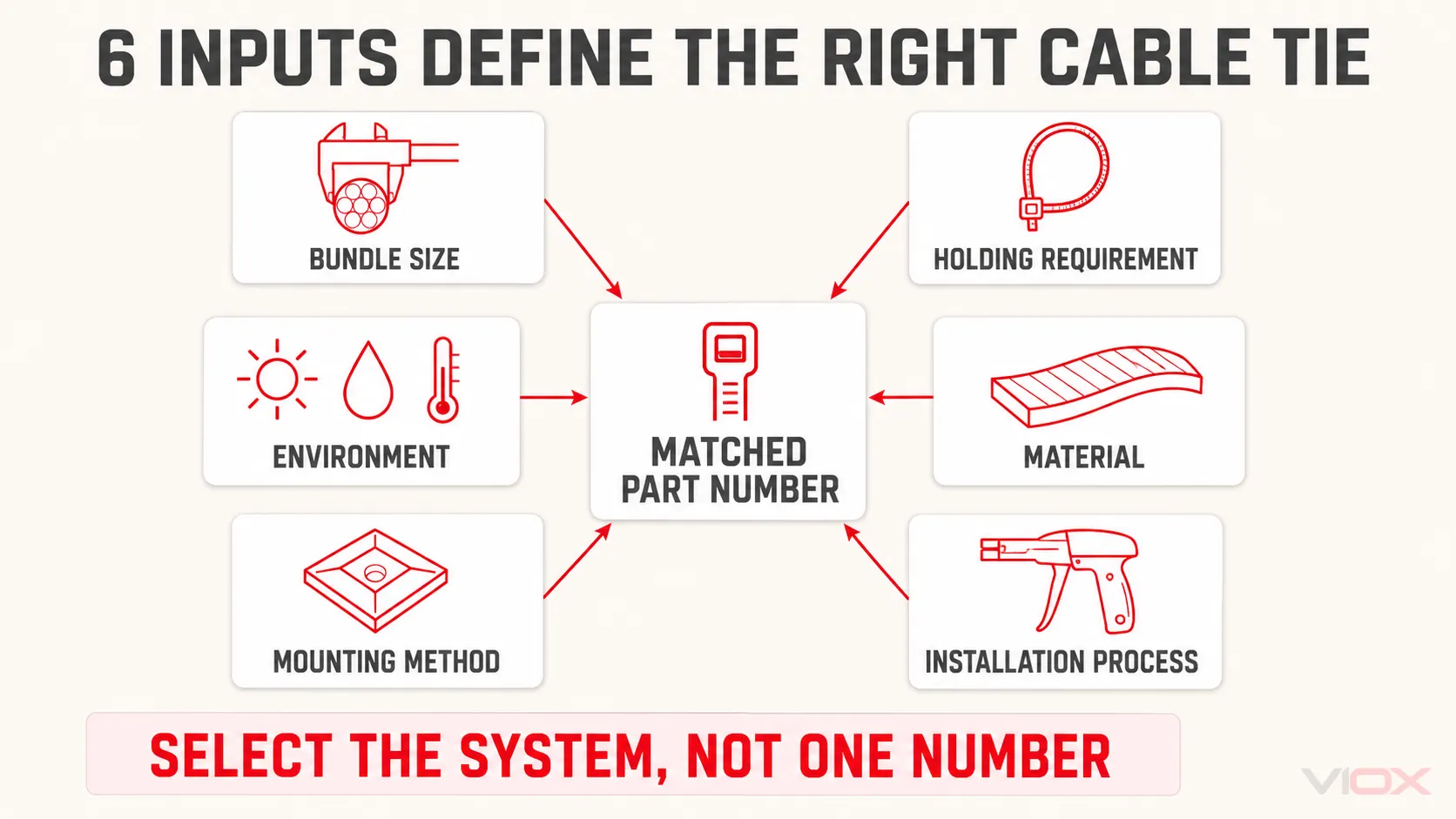

올바른 케이블 타이를 결정하는 6가지 요소
| 선정 입력값 | 답변해야 할 질문 | 검증을 위한 증거 |
|---|---|---|
| 번들 크기 | 완성된 번들의 최소 및 최대 외경은 얼마입니까? | 제조사가 규정한 최소 및 최대 번들 직경 |
| 유지 요구 사항 | 케이블 타이가 견뎌야 하는 하중, 움직임, 진동 또는 고정 요구 사항은 무엇입니까? | 공표된 인장 강도 등급 또는 제품별 기계적 데이터 |
| 환경 | 케이블 타이가 자외선, 열, 추위, 습기, 화학 물질, 부식, 화재 성능 요구 사항 또는 실내 전용 조건에 노출됩니까? | 재질 데이터, 환경 등급 및 적용 가능한 승인 정보 |
| 재료 | 해당 환경에 적합한 폴리머, 금속 또는 복합재 구조는 무엇인가? | 정확한 재질 명칭 및 제조사 문서 |
| 마운팅 | 케이블 타이가 단순히 케이블을 묶는 용도인가, 아니면 묶음을 표면에 고정해야 하는가? | 고정 장치 유형, 표면 호환성 및 부착 요구 사항 |
| 설치 | 수동으로 설치하는가, 아니면 제어된 장력 및 절단 도구를 사용하는가? | 승인된 도구 제품군, 장력 방식, 절단 방식 및 검사 기준 |
이 6가지 입력 프레임워크는 타이를 먼저 선택한 후 나중에 적용처를 정당화하려는 일반적인 소싱 실수를 방지한다.
케이블 타이 길이를 선택하기 전에 묶음 크기를 측정하십시오.
케이블 타이를 체결할 위치에서 완성된 케이블 묶음의 실제 외경 또는 외곽 치수를 측정하십시오. 도체 수만으로 추정하지 마십시오. 케이블 절연 두께, 재킷 형태, 전선관 또는 호스 형상, 분기점, 향후 추가될 케이블 등이 필요한 랩 크기를 변화시킬 수 있습니다.
가장 유용한 제품 사양은 제조사가 명시한 묶음 직경 범위입니다. 전체 타이 길이는 해당 범위를 지원하지만, 이를 대체할 수 있는 것은 아닙니다. 잠금 헤드, 필요한 체결 길이, 사용 가능한 꼬리 부분의 길이는 공칭 길이 중 실제로 묶음을 감쌀 수 있는 길이에 영향을 미칩니다.
최소 묶음 직경도 확인하십시오. 작고 유연한 묶음에 지나치게 길거나 무거운 타이를 사용하면 일관된 장력을 가하기 어렵고 불필요하게 부피가 큰 설치 결과가 나타날 수 있습니다.
다음을 사용하십시오. VIOX 케이블 타이 규격표 길이, 폭, 인장 강도 및 묶음 직경에 대한 더 자세한 비교를 확인하십시오.
인장 강도를 안전 작업 하중으로 간주하지 말고 고정 요구 사항을 정의하십시오.
케이블 타이 데이터시트에는 루프 인장 강도나 기타 기계적 분류가 명시되어 있을 수 있지만, 해당 값을 설치된 케이블 시스템의 허용 매달기 하중으로 자동 간주해서는 안 됩니다. 실제 설치 환경에서는 진동, 충격, 열 순환, 움직임, 불균일한 하중 분산, 마운트 변형 및 설치자가 가하는 응력 등이 추가될 수 있습니다.
세 가지 질문을 구분하는 것부터 시작하십시오:
- 케이블 타이가 단순히 도체를 묶는 용도입니까, 아니면 번들을 구조물에 고정하기 위한 용도입니까?
- 부하가 주로 정적인 상태입니까, 아니면 설치 환경에서 진동, 움직임 또는 반복적인 열 변화가 발생합니까?
- 적용 가능한 설치 또는 장비 요구 사항에서 선택한 타이와 고정 장치가 해당 기능을 수행하도록 허용합니까?
IEC 62275:2022는 전기 설비의 배선 시스템을 관리하거나 고정하는 데 사용되는 금속, 비금속 및 복합 케이블 타이와 관련 고정 장치를 다룹니다. 장치가 지지용으로 사용될 때는 추가 요구 사항이 적용될 수 있습니다. UL Solutions 또한 일반적인 고정 기능과 특정 지지 용도로 평가된 제품을 구분합니다. 높은 인장 강도 값만으로 해당 타이가 주요 케이블 지지대로 승인되었음을 의미하지는 않습니다.
비정상적으로 높은 부하 또는 가혹한 사용 환경의 경우, 제품 데이터를 다음 항목과 비교하십시오: 고하중 케이블 타이 부하 가이드 그리고 사용 가능한 케이블 타이보다 강력한 대안 제품.
케이블 타이 재질을 환경에 맞게 선택하십시오
“나일론 케이블 타이”는 완전한 재질 사양이 아닙니다. 케이블 타이는 다양한 폴리머 등급, 안정제, 첨가제, 금속, 코팅 및 복합 구조를 사용할 수 있습니다. 이러한 차이는 온도 변화에 대한 반응, 내자외선성, 화학적 호환성, 습기 반응, 유연성, 화재 성능, 내식성 및 장기 유지력에 영향을 미칩니다.
| 재료 방향 | 일반적인 선택 이유 | 중요한 경계 |
|---|---|---|
| 표준 폴리아미드 케이블 타이 | 일반적인 실내 케이블 정리 | 실외, 고온, 화학적 환경 또는 화재 성능 적합성을 가정하지 마십시오 |
| 내후성 또는 내자외선성 폴리아미드 | 실외 배선 또는 반복적인 햇빛 노출 | 검은색이라는 사실만으로 특정 자외선(UV) 등급이나 기대 수명을 보장하지 않음 |
| 열 안정화 또는 특수 폴리머 | 고온 장비 또는 특수 산업 환경 | 명시된 설치 및 작동 범위에 정확히 부합하는 폴리머 선택 |
| 저수분 흡수성 또는 내화학성 폴리머 | 습기나 화학 물질 노출 여부에 따라 재질 선택이 달라지는 응용 분야 | 호환성은 해당 화학 물질, 농도, 온도 및 노출 방식에 따라 달라짐 |
| 스테인리스 스틸 | 고열, 부식 노출, 가혹한 서비스 환경 또는 까다로운 산업용 배선 | 합금, 잠금 구조, 모서리 상태, 갈바닉 부식 위험 및 설치 도구를 확인하십시오. |
| 코팅된 스테인리스 스틸 | 분리 또는 모서리 보호 기능이 추가된 메탈 타이 성능 | 코팅 재질 및 도포 범위는 제품별로 다르며 온도 또는 화학적 한계에 영향을 줄 수 있습니다. |
| 재사용 가능한 폴리머 또는 엘라스토머 타이 | 임시 작업, 서비스 접근 또는 민감한 케이블 묶음 | 허용된 해제 방법, 재사용 한계 및 유지되는 고정 성능을 확인하십시오. |
재질 중심의 선택을 위해서는 다음을 사용하십시오. VIOX 케이블 타이 소재 가이드. 다음 지원 페이지에서는 내자외선 케이블 타이, 고온용 케이블 타이, 스테인리스 스틸 케이블 타이및 고무 대 플라스틱 케이블 타이 더 구체적인 환경 및 시공 결정 사항을 다룹니다.
4. 잠금 구조 및 재사용 형식 선택
잠금 설계는 삽입력, 유지력, 번들 접촉, 해제 동작, 공구 사용 및 적용 적합성에 영향을 미칩니다. 일반적인 방향은 다음과 같습니다:
- 내측 톱니형 자가 잠금 케이블 타이: 일반적인 묶음 작업에 널리 사용되며, 톱니가 묶음 방향을 향해 헤드의 잠금 장치와 맞물립니다.
- 외측 톱니형 케이블 타이: 매끄러운 스트랩 표면이 묶음 대상에 닿도록 설계되어, 민감한 절연체, 튜브 또는 호스의 손상이 우려되는 경우에 유용합니다.
- 해제 가능형 케이블 타이: 잠금 장치를 풀 수 있는 메커니즘이 포함되어 있으며, 제품이 반복 재사용을 위한 것인지 설치 중 일시적인 해제만을 위한 것인지 확인해야 합니다.
- 스테인리스 스틸 볼 잠금 또는 자가 잠금 케이블 타이: 금속 잠금 시스템을 사용하며 일반적으로 제품에 맞는 전용 설치 방식이 필요합니다.
- 이중 헤드 또는 이중 루프 구조: 별도의 배선 또는 묶음 기능을 생성하며, 일반적인 단일 루프 케이블 타이의 대체품으로 취급하기보다는 의도된 형상에 맞춰 선택해야 합니다.
- 일체형 고정 타이: 스트랩과 푸시 마운트, 나사 구멍, 엣지 클립 또는 기타 부착 형상을 결합한 형태입니다.
잠금 메커니즘 및 주요 타이 구조에 대해서는 다음을 참조하십시오. 케이블 타이의 작동 원리. 다음의 집중 비교 자료를 활용하십시오. 이중 루프 및 이중 헤드 케이블 타이 2가닥 번들 또는 분리 배선 구조가 필요한 경우.
5. 시스템의 일부로서 장착 방식 선택
케이블 타이는 표면에 고정하지 않고 번들을 정리할 수 있습니다. 고정 배선이 필요한 경우, 타이, 고정 장치, 체결구 및 장착 표면이 하나의 기계적 시스템을 형성합니다.
| 장착 방향 | 가장 적합한 용도 | 확인할 사항 |
|---|---|---|
| 접착식 마운트 | 표면 및 환경이 접착식 부착을 허용하는 경우 드릴 작업 없이 깔끔한 설치 가능 | 표면 처리, 접착제 유형, 온도, 경화, 하중 방향 및 오염 |
| 나사식 마운트 | 적절한 구조물에 대한 보다 기계적으로 정의된 부착 | 체결 부품 크기, 모재, 구멍 형상, 조임 방식, 부식 호환성 및 접근성 |
| 푸시 마운트 | 호환되는 패널 구멍에 빠른 설치 | 패널 두께, 구멍 직경, 유지 형상, 제거 요구 사항 및 진동 |
| 엣지 클립 | 드릴로 구멍을 뚫지 않고 판금 또는 패널 가장자리를 따라 배선 | 가장자리 두께, 클립 유지력, 마감 보호, 방향 및 케이블 간격 |
| 자석식 마운트 | 호환 가능한 강자성 표면에 재배치 가능한 부착 | 실제 방향, 진동, 온도, 표면 마감 및 자기 호환성에 따른 유지력 |
| 일체형 마운팅 홀 타이 | 일체형 번들링 및 고정 | 홀 또는 패스너 호환성, 허용 방향, 타이 크기 및 교체 방법 |
전체 개요를 보려면 다음을 사용하십시오. 케이블 타이 마운팅 가이드. 더 구체적인 결정 사항은 다음에서 다룹니다. 접착식 케이블 타이 마운트 선정 가이드 및 다음 가이드 자석식 케이블 타이 마운트.
타이의 기계적 정격이 고정 장치의 정격까지 보장한다고 가정하지 마십시오. 설치된 시스템에서 가장 취약한 부분은 접착제, 패스너, 표면, 클립, 타이 또는 설치 방법일 수 있습니다.
6. 장력 조절, 절단 및 검사
올바른 타이를 선택했더라도 설치 품질에 따라 최종 결과가 달라질 수 있습니다. 과도한 장력은 케이블 절연체를 움푹 들어가게 하거나 손상시키고, 연질 튜브를 변형시키며, 타이에 과도한 응력을 주거나, 추후 유지보수를 어렵게 만들 수 있습니다. 장력이 불충분하면 움직임, 마모, 소음이 발생하거나 배선 제어 능력을 상실할 수 있습니다.
소량의 일반 작업 시 제품이 허용한다면 수동 설치가 적절할 수 있습니다. 대량 작업이나 일관성이 중요한 작업의 경우, 적용을 제어하고 더 깔끔한 절단면을 제공하는 호환 가능한 장력 조절 및 절단 도구를 사용하는 것이 유리합니다. 스테인리스 스틸 및 특수 타이는 일반적으로 표준 폴리머 타이와는 다른 도구 제품군이 필요합니다.
통제된 설치 프로세스는 다음을 정의해야 합니다:
- 케이블 타이 제조사 및 부품 번호;
- 번들 범위 및 케이블 또는 호스의 민감도;
- 지정된 경우, 승인된 수동 또는 전동 공구;
- 제조사에서 제공하는 장력 설정 또는 적용 방법;
- 테일 절단 방법;
- 허용 가능한 헤드 위치 및 번들 상태;
- 날카로운 테일, 절연체 손상, 불완전한 잠금 및 느슨한 배선에 대한 검사 기준; 및
- 유지보수 또는 번들 변경 후 교체 규칙.
참조 금속 케이블 타이 사용 방법 금속 타이 설치 및 케이블 타이 커터 가이드 장력 조절, 절단 및 공구 선택 시 고려 사항.

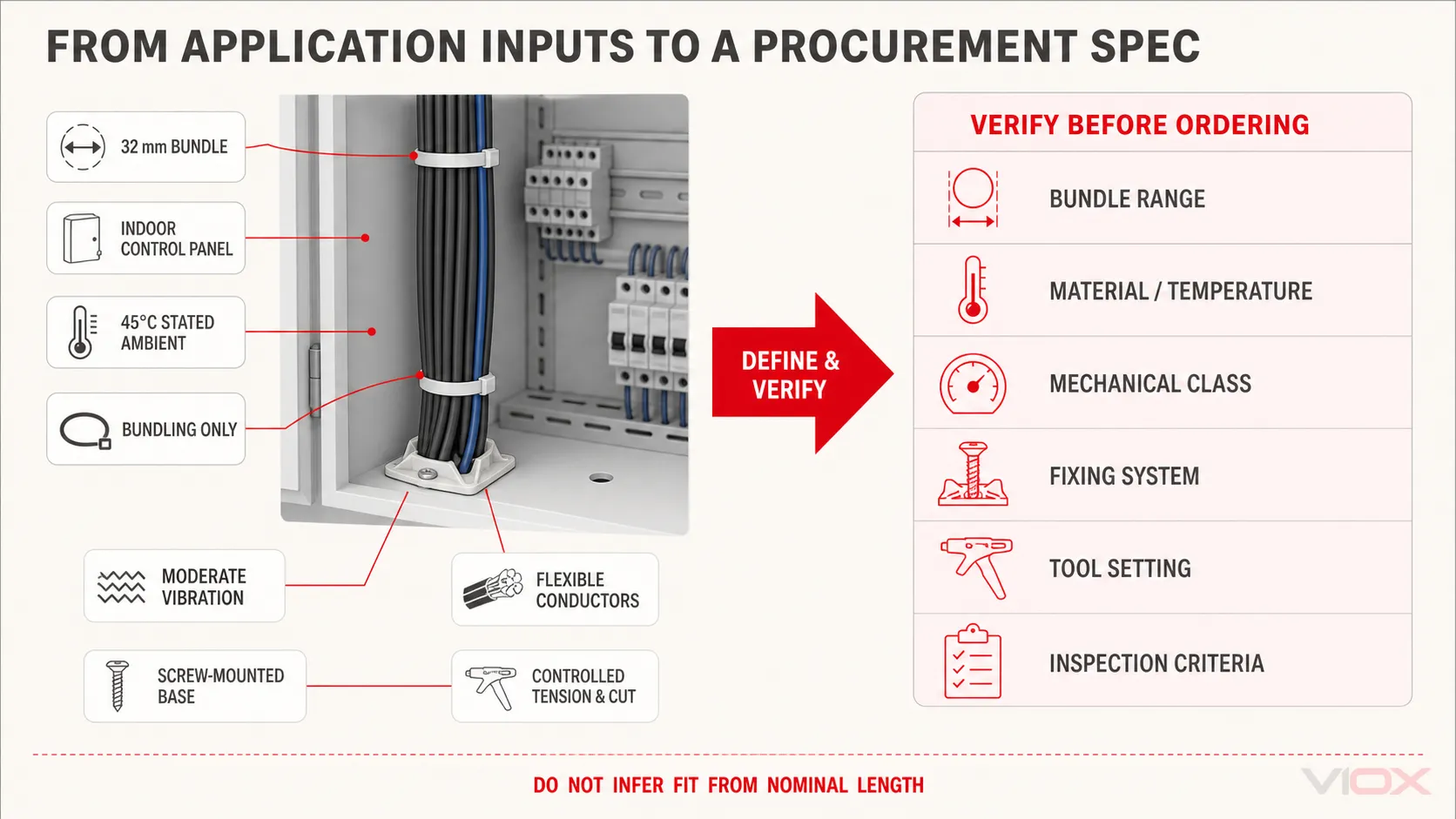

작업 예시: 애플리케이션 입력을 케이블 타이 사양으로 변환
다음의 고정 입력값이 있는 실내 제어반 애플리케이션을 고려하십시오. 이 예시는 VIOX 부품 번호를 임의로 생성하거나 일반 재질 라벨을 완제품 사양으로 취급하지 않고 의사 결정 과정을 보여줍니다.
| 입력 | 적용 요구 사항 | 선택 결과 |
|---|---|---|
| 묶음 직경 | 설치 지점 기준 32 mm | 명시된 묶음 범위에 32 mm가 포함된 부품을 선택하십시오. 공칭 길이만으로 적합성을 추정하지 마십시오. |
| 기능 | 단순 묶음 용도이며, 주 지지 수단이 아님 | 고정 요건을 정의하십시오. S 이 기능만으로는 별도의 지지 등급이 요구되지 않으나, 장비 및 시장 요구 사항은 여전히 적용됩니다. |
| 환경 | 실내 패널, 명시된 최대 주위 온도 45°C | 제품의 정격 작동 범위는 실내 주위 온도뿐만 아니라 국부적인 열원 및 도체 발열을 포함한 타이 설치 위치의 온도를 포괄해야 합니다. |
| 기계적 상태 | 보통 수준의 진동 | 인장 강도를 작업 하중으로 변환하기보다는 공개된 기계적 분류, 잠금 설계, 마운트 유지력 및 설치 일관성을 비교하십시오 |
| 케이블 민감도 | 유연한 제어 도체 | 적절한 외부 톱니형 또는 저압입 설계와 같이 절연체 눌림을 제한하는 구조를 선정하십시오 |
| 마운팅 | 나사 고정식 베이스 | 케이블 타이, 고정 베이스 슬롯, 나사, 패널 재질, 방향 및 장착 표면 요구 사항을 하나의 시스템으로 일치시키십시오 |
| 설치 | 제어식 장력 조절 및 절단 공구 | 선택한 케이블 타이 제품군에 맞는 공구를 매칭하고 허용 장력, 플러시 커팅, 검사 기준을 정의하십시오. |
출력물은 조달 사양서이며, 아직 제품 번호가 아닙니다.
- 32mm 번들용 케이블 타이(적절한 사용 범위 및 헤드 간격 확보).;
- 검증된 타이 설치 위치의 온도보다 높은 작동 범위를 가진 실내용 재질.;
- 중간 정도의 진동 환경에서 묶음 작업에 적합한 기계적 등급.;
- 유연한 도체 절연체에 적합한 번들 접촉 형상.;
- 호환 가능한 나사 고정 장치, 체결 부품 및 패널 표면.;
- 정의된 적용 및 검사 기준을 갖춘 매칭된 장력 조절 및 절단 공구.
- 목적지 시장 및 장비 범주에 필요한 인증 및 마킹 증빙 자료.
이러한 요구 사항이 확정된 후에만 구매자가 실제 부품 번호를 비교해야 합니다. 선호하는 제품에 호환되는 고정 장치, 도구, 온도 선언 또는 승인 기록이 없는 경우, 단순히 타이 길이만 변경해서는 불일치 문제가 해결되지 않습니다.
표준 및 승인 범위
IEC 62275:2022 전기 설비의 배선 시스템을 관리하거나 고정하는 데 사용되는 금속, 비금속 및 복합 케이블 타이와 관련 고정 장치에 대한 요구 사항을 명시합니다. 이러한 장치가 배선 시스템을 지지하거나 표준에 명시된 범위를 넘어 다른 기능을 수행하는 경우 추가 요구 사항이 적용될 수 있습니다.
북미 애플리케이션의 경우, UL 62275 및 CSA C22.2 No. 62275는 IEC 62275를 기반으로 하지만 국가별 차이점이 포함되어 있습니다. UL 유형 지정은 구매자가 검증된 강도 평가 방법과 인증 경로를 구분할 수 있는 실용적인 방법을 제공합니다.

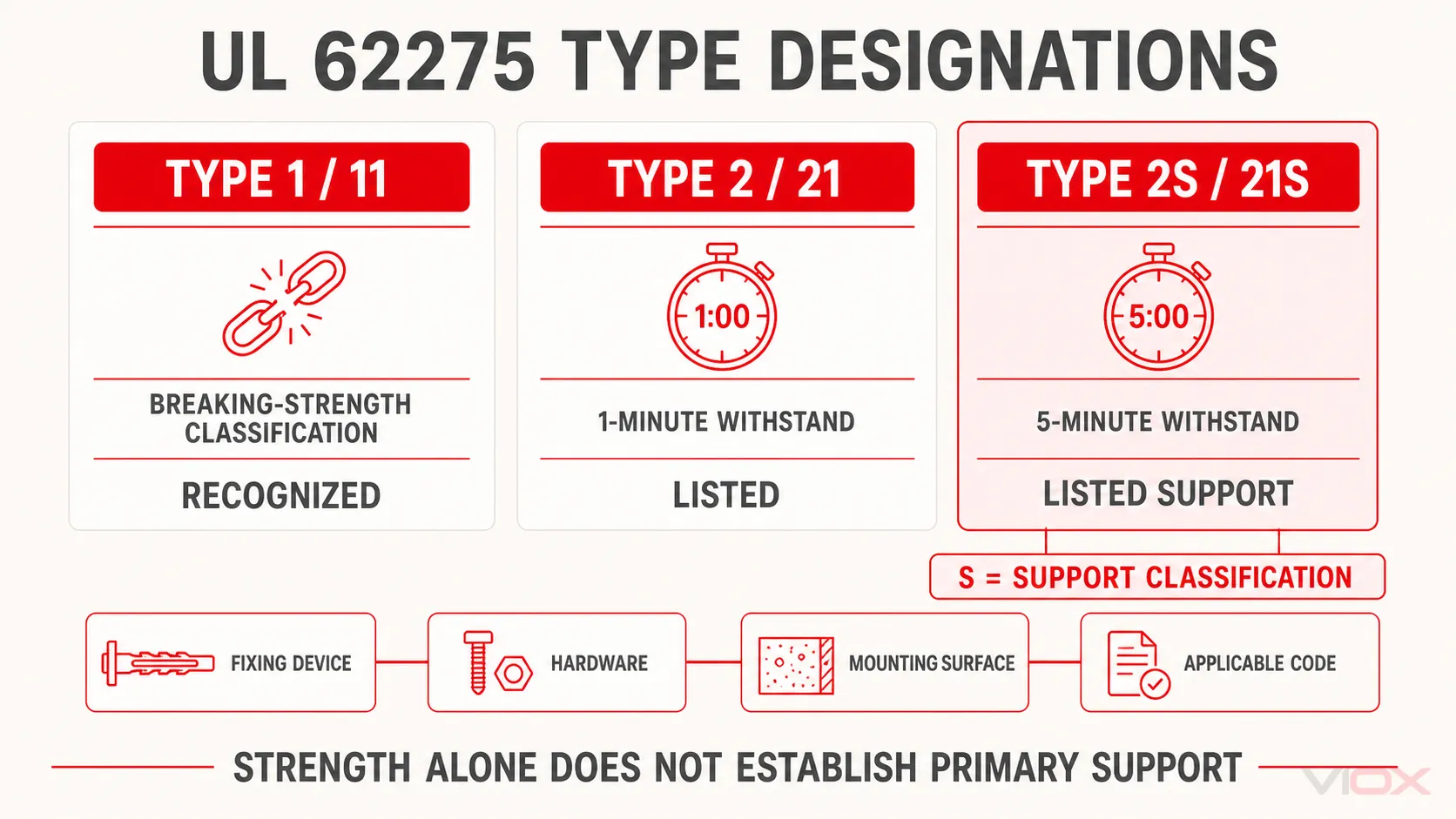

UL 62275 유형 지정 요약
| UL 62275 유형 | 강도 평가 | UL 인증 경로 | 선정 시 고려 사항 |
|---|---|---|---|
| 타입 1 / 11 | 환경 조건 처리 후 차단 등급 | 인증 | 조사 범위 내 고정에 적합함; 해당 등급은 1차 지지 적합성을 보증하지 않음 |
| 타입 2 / 21 | 환경 조건 처리 후 선언된 강도에서 1분간 내성 유지 | 나열된 | 조사 범위 내 고정에 적합함; 아니오 S 접미사는 1차 지지 여부를 추론할 수 없음을 의미함 |
| Type 2S / 21S | 환경 조건 처리 후 명시된 강도에서 5분간 내구성 유지 | 나열된 | 제품 표시, 적절한 고정 장치 및 하드웨어, 설치 표면 및 관련 전기 규정에 따라 지정된 지지 용도로 검증됨 |
그리고 S 접미사는 Type 2S 및 Type 21S에만 적용됨. UL은 1차 지지 용도로 검증된 제품에 이 접미사가 붙는다고 명시함. 이 지지 분류는 관련 전기 규정에서 허용하는 경우 유연 전선관, 유연 튜브 또는 케이블에 적용됨. 강제 전선관은 이 분류에 포함되지 않음. 또한 UL은 지지 제품이 최소 222 N(50 lb-f)의 루프 인장 강도 및/또는 고정 장치 기계적 강도를 보증해야 하지만, 해당 기준치가 최종 사용 평가를 대체하지는 않는다고 명시함.
추가적인 1 Type 11, 21 또는 21S의 경우 장기 열 내구성을 포함한 고분자 재료 특성에 대한 추가 조사를 의미함. 이를 대응하는 Type 1, 2 또는 2S보다 더 높은 기계적 강도 등급으로 해석해서는 안 됨. 전체가 금속으로 된 장치는 접미사 유형이 아닌 Type 2 또는 Type 2S로 분류됨. 1-접미사 유형.
다음을 사용하십시오. UL 케이블 타이 적용 가이드 그리고 선택된 제품의 인증 기록을 통해 정확한 유형, 등재(Listed) 또는 승인(Recognized) 상태, 표시 사항 및 허용된 설치 방법을 확인하십시오. 올바른 유형, 고정 방식 및 규정 맥락 없이 높은 인장 강도 값만으로는 1차 지지 적합성을 증명할 수 없습니다.
추가 분류가 필요한 특수 애플리케이션
| 특수 애플리케이션 | 확인 사항 | 경계 |
|---|---|---|
| 금속 탐지 가능 케이블 타이 | 시설의 탐지 및 오염 제어 프로세스를 위해 설계되고 문서화된 제품 | 탐지 가능 여부는 제품 및 실제 탐지 시스템에 따라 다르며, 색상이 있는 타이라고 해서 자동으로 탐지되는 것은 아닙니다. |
| AH-1 공기 조화(Air-handling) 분류 | 지정된 공조 덕트 및 환경 공기 공간용 UL 인증 금속 제품 | 이는 북미 분류 체계이며 제품 표시 또는 문서에 명시되어야 함 |
| AH-2 공조 분류 | 낮은 연기 발생 및 열 방출에 대해 검증된 UL 인증 비금속, 복합재 또는 비금속 코팅 제품 | AH-2는 지정된 환경 공기 공간에 적용되며 제작된 덕트 내부 설치는 허용하지 않음 |
이러한 표준 및 분류가 모든 케이블 타이가 모든 설치 환경에서 인증되거나 허용됨을 보장하지는 않음. 조달 파일에는 대상 시장, 제품 유형, 인증 경로, 고정 장치, 설치 표면, 패키지 표시, 장비 요구 사항 및 적용 규정을 명시해야 함.
일반적인 케이블 타이 선정 오류
- 길이만 보고 선정하는 경우. 케이블 타이는 묶음을 감쌀 수는 있지만, 폭, 인장 성능, 재질 또는 사용 가능한 묶음 범위가 부적합할 수 있습니다.
- 인장 강도를 범용 작업 하중 등급으로 간주하는 것. 설치된 지지대의 적합성은 전체 제품 분류 및 적용 분야에 따라 달라집니다.
- 모든 검은색 케이블 타이가 자외선(UV) 차단 등급을 갖추었다고 가정하는 것. 색상은 명시된 재질 및 자외선(UV) 저항 사양을 대체할 수 없습니다.
- 모든 스테인리스 스틸 케이블 타이가 동일하다고 가정하는 것. 합금, 코팅, 잠금 설계, 가장자리 상태, 인장 성능 및 공구는 서로 다를 수 있습니다.
- 고정 장치를 무시하는 것. 접착식, 나사 고정식, 푸시 마운트, 엣지 마운트 및 자석식 마운트는 각각 별도의 호환성과 하중 제한을 가집니다.
- 민감한 케이블이나 튜브를 과도하게 조이는 행위. 과도한 장력은 절연체를 변형시키거나, 연질 튜브를 압박하거나, 케이블 타이에 과도한 응력을 줄 수 있습니다.
- 케이블 타이를 절단한 후 날카롭거나 거칠게 남겨두는 행위. 부적절한 절단 도구 사용은 유지보수 및 취급 시 위험을 초래할 수 있습니다.
- 외관이 유사한 제품의 정격 사양을 그대로 복사하여 사용하는 행위. 정격 사양 및 승인 사항은 검증된 부품 번호와 제품 문서에 명시된 내용을 따라야 합니다.
- 검증 없이 케이블 타이를 주 지지 수단으로 사용하는 행위. 일부 지원 애플리케이션은 특별히 평가된 제품 및 고정 방식이 필요합니다.
- 사양을 정의하기 전에 가격 위주로 구매하는 것. 낮은 단가는 크기, 환경, 장착 또는 승인 요건의 불일치를 해결해주지 않습니다.
케이블 타이 사양 체크리스트
제품을 비교하거나 견적을 요청할 때 이 체크리스트를 사용하십시오.
| 사양 항목 | 제공해야 할 정보 |
|---|---|
| 응용 프로그램 | 패널 배선, 기계, 옥외 배선, 차량, 통신, 태양광, 해양, 임시 결속 또는 기타 명시된 용도 |
| 번들 치수 | 최소 및 최대 번들 직경 또는 외곽 치수 |
| 타이 치수 | 필요한 길이, 폭 및 잠금 헤드 주변 공간 |
| 기계적 요구 사항 | 선언된 인장 등급 또는 애플리케이션별 유지력 요구 사항 |
| 재료 | 필요 시 정확한 폴리머, 스테인리스강 등급, 코팅 또는 복합 구조 |
| 환경 | 실내/실외, 자외선(UV), 온도, 습도, 화학 물질, 염분, 진동 또는 부식 노출 환경 |
| 케이블 민감도 | 절연체, 튜브, 섬유 또는 호스에 낮은 압입 접촉이 필요한지 여부 |
| 잠금 방식 | 자가 잠금, 해제 가능, 외부 톱니형, 볼 잠금, 이중 헤드 또는 기타 정의된 유형 |
| 장착 방법 | 자유 번들, 접착식, 나사식, 푸시식, 엣지 클립, 자석식 또는 일체형 고정 |
| 설치 방법 | 수동 설치 또는 지정된 인장 및 절단 도구 사용 |
| 색상 및 식별 | 요구되는 색상, 마킹, 감지 가능성 또는 식별 기능 |
| 표준 및 승인 | 목표 시장 및 요구되는 인증 또는 문서 |
| 포장 | 봉투당 수량, 라벨링, 추적성 및 자체 브랜드(Private-label) 요구 사항 |
| 상업적 요구 사항 | 주문 수량, 샘플 요구 사항, 납품 일정 및 OEM 또는 ODM 필요 사항 |
공급업체 수준의 비교를 위해 VIOX 가이드를 사용하십시오. 케이블 타이 제조업체 및 공급업체. 이 가이드는 반복적인 산업 조달에서 중요한 공장, 문서화, 툴링, 품질 관리 및 소싱 역량과 제품 브랜드 인지도를 분리합니다.
자주 묻는 질문
올바른 케이블 타이 또는 집 타이(zip tie) 크기를 선택하려면 어떻게 해야 합니까?
완성된 묶음의 치수를 측정하고 해당 측정값이 명시된 묶음 직경 범위에 포함되는 케이블 타이 또는 집 타이를 선택하십시오. 그런 다음 폭, 인장 성능, 재질, 잠금 헤드 간격, 환경 및 설치 방법을 확인하십시오. 전체 길이만으로 선택하지 마십시오.
옥외용으로 가장 적합한 케이블 타이 재질은 무엇입니까?
모든 환경에 적합한 범용 옥외용 재질은 없습니다. 선택은 자외선 노출, 온도, 습기, 화학 물질, 예상 사용 조건 및 필요한 승인 사항에 따라 달라집니다. 필요한 옥외 환경이나 자외선 노출에 대해 명시적으로 표시되거나 문서화된 제품을 사용하십시오.
케이블 타이가 넓을수록 항상 더 강합니까?
폭이 넓은 타이는 대개 더 높은 강도의 제품군에 속하지만, 폭만으로 인장 성능이 결정되지는 않습니다. 잠금 구조, 두께, 재질, 제조 품질 및 테스트 등급도 중요합니다. 명시된 제품 데이터를 비교하십시오.
스테인리스 스틸 케이블 타이는 언제 사용해야 합니까?
더 높은 온도 내구성, 내식성, 까다로운 기계적 성능 또는 폴리머 타이의 검증된 범위를 넘어서는 내구성이 요구되는 경우 스테인리스 스틸 사용을 고려하십시오. 실제 환경에 맞는 합금, 코팅, 가장자리 보호, 잠금 설계 및 공구를 확인하십시오.
케이블 타이를 재사용할 수 있습니까?
제품 구조와 제조사 지침이 해제나 재사용을 지원하는 경우에만 가능합니다. 일반적인 일회용 자동 잠금 타이는 절단하거나 강제로 해제한 후에는 교체하는 것이 원칙입니다. 재사용 가능한 제품이라도 손상 여부와 잠금 성능 유지 여부를 점검해야 합니다.
케이블 타이가 단독으로 전력 케이블을 지지할 수 있습니까?
자동으로 수행되지 않습니다. 일반 케이블 타이는 일반적으로 묶음 및 위치 고정용으로 사용됩니다. UL 62275 시스템에서 특정 1차 지지 용도로 검증된 제품은 Type 2S 또는 21S 등급을 부여받으며, 여전히 적절한 고정 장치, 하드웨어, 설치 표면, 표시 사항 및 규정상 허용되는 사용법을 준수해야 합니다.
UL 62275 Type 2S와 Type 21S는 무엇을 의미합니까?
Type 2S와 Type 21S는 5분 내성 시험을 통해 평가되고 특정 지지 용도로 검증된 인증 등급입니다. S 는 지지 등급을 식별하며, 1 Type 21S의 추가적인 '1'은 더 높은 기계적 강도 등급이 아닌, 추가적인 고분자 재료 검증과 관련이 있습니다. 제품 표시 사항 및 설치 규정 제한이 여전히 적용 범위를 결정합니다.
케이블 타이 공급업체에 어떤 정보를 보내야 합니까?
묶음 범위, 요구되는 기계적 성능, 환경, 재료 선호도, 장착 방식, 설치 공정, 목표 시장, 인증 요구 사항, 수량, 포장 및 OEM 요구 사항을 제공하십시오. 이러한 정보 없이 추천된 부품 번호는 불완전합니다.
최종 선택 규칙
올바른 케이블 타이는 단순히 맞는 가장 긴 타이가 아닙니다. 묶음 범위, 기계적 성능, 재료, 환경적 한계, 잠금 구조, 고정 방식, 설치 공정 및 승인 증빙 자료가 전체 적용 분야와 일치하는 부품 번호가 올바른 제품입니다.
사용 가능한 구조를 비교하려면 다음을 검토하십시오. VIOX 케이블 타이 제품군. 적용 분야에 맞추려면 단순히 길이와 색상만으로 타이를 요청하기보다 묶음 치수, 요구되는 유지력, 환경, 설치 방법, 목표 시장 및 주문 수량을 제출하십시오.
