Quando si specificano i dispositivi di protezione contro le sovratensioni (SPD) per progetti internazionali, gli ingegneri si trovano di fronte a un labirinto di standard, protocolli di test e requisiti di certificazione contrastanti. Un singolo errore di specifica può comportare installazioni non conformi, ispezioni fallite o, peggio, una protezione inadeguata durante eventi di sovratensione critici. Questa guida completa decodifica i tre standard di protezione contro le sovratensioni dominanti a livello mondiale: IEC 61643, UL 1449 e GB 18802, rivelando le loro differenze tecniche, i percorsi di riconoscimento reciproco e le implicazioni pratiche per la progettazione di sistemi elettrici globali.
Comprensione dei tre principali standard di protezione contro le sovratensioni
IEC 61643: Il quadro globale
La serie IEC (International Electrotechnical Commission) 61643 rappresenta lo standard di protezione contro le sovratensioni più ampiamente adottato a livello globale. La norma IEC 61643-11 si rivolge specificamente ai sistemi di alimentazione a bassa tensione, mentre la norma IEC 61643-21 copre le reti di telecomunicazioni e di segnalazione. Adottati da oltre 80 paesi attraverso il CB Scheme, gli standard IEC costituiscono la base per gli standard europei EN e influenzano molte normative nazionali in tutto il mondo.
L'ultima revisione, IEC 61643-01:2024, sostituisce la IEC 61643-11:2011 e stabilisce un quadro fondamentale ampliato che comprende tutti i tipi di SPD che proteggono dagli effetti diretti e indiretti dei fulmini. Questo aggiornamento riflette l'evoluzione dei requisiti tecnologici e inasprisce i parametri di riferimento delle prestazioni in tutto il settore.
UL 1449: Standard di sicurezza nordamericano
UL 1449 funge da punto di riferimento definitivo per i dispositivi di protezione contro le sovratensioni in Nord America. Giunta alla sua 5a edizione, UL 1449 si è evoluta in modo significativo dai primi standard TVSS (Transient Voltage Surge Suppressor) ai moderni requisiti SPD. La 3a edizione (2009) ha segnato un cambio di paradigma consolidando le categorie precedentemente separate sotto il termine unificato “Surge Protective Device” e allineandosi alla terminologia IEC.
L'articolo 285 del National Electrical Code (NEC) impone che gli SPD siano elencati UL 1449, eliminando di fatto i dispositivi non elencati dalle installazioni commerciali e residenziali. UL 1449 enfatizza i parametri di sicurezza come la corrente di corto circuito nominale (SCCR) e i meccanismi di protezione termica per prevenire modalità di guasto catastrofiche.
GB 18802: Standard nazionale cinese
GB 18802 rappresenta lo standard nazionale cinese per i dispositivi di protezione contro le sovratensioni, strettamente armonizzato con IEC 61643 ma che incorpora requisiti specifici per il mercato cinese. GB/T 18802.11 si rivolge ai sistemi di alimentazione a bassa tensione (equivalente a IEC 61643-11), mentre GB/T 18802.21 copre le applicazioni di telecomunicazione. I produttori cinesi devono rispettare gli standard GB per le vendite nazionali, anche se molti perseguono anche le certificazioni IEC e UL per i mercati di esportazione.
Principali differenze tecniche: un'analisi comparativa

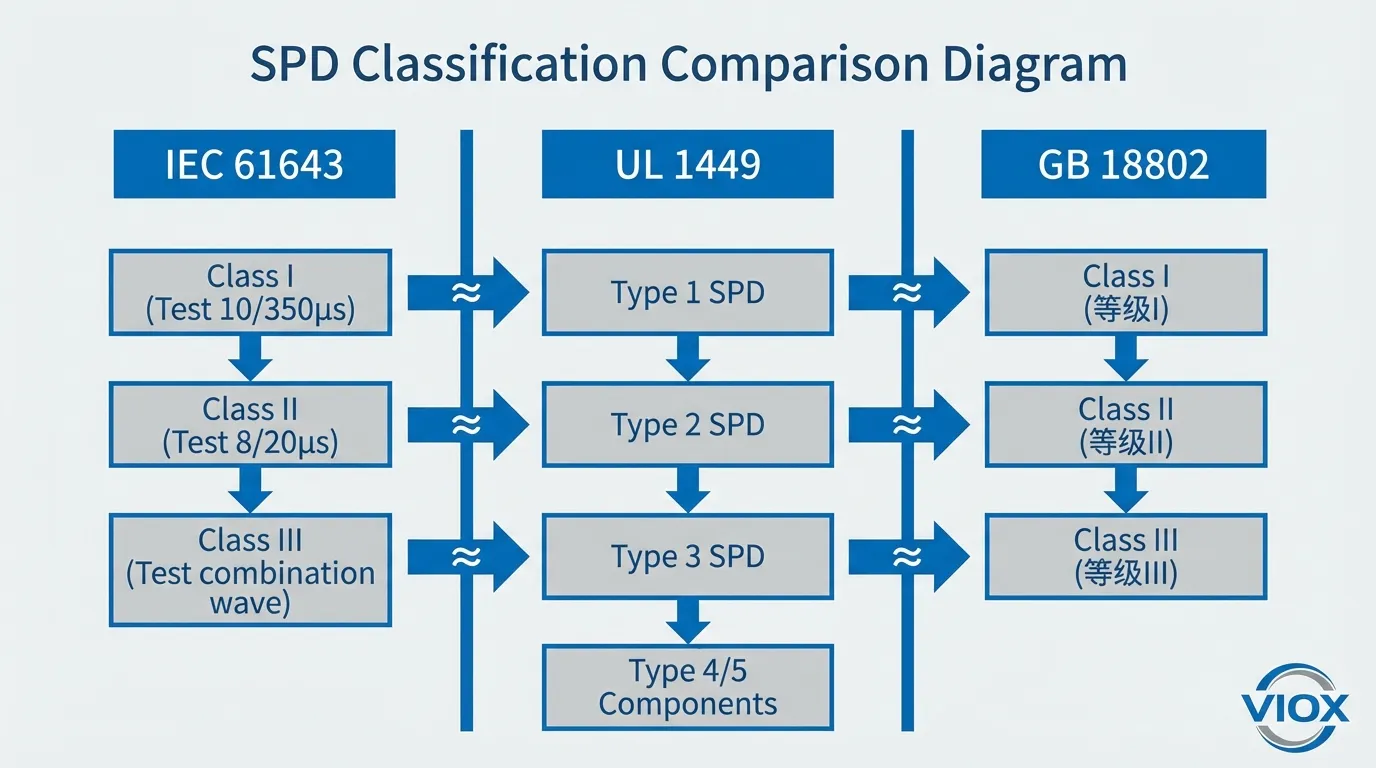

Sistemi di classificazione e terminologia
| Aspetto | IEC 61643 | UL 1449 | GB 18802 |
|---|---|---|---|
| Classificazione | Classe I, II, III basata sulle forme d'onda di prova | Tipo 1, 2, 3 basato sulla posizione di installazione | Classe I, II, III (armonizzata con IEC) |
| Forma d'onda di prova primaria | Classe I: 10/350μs Classe II: 8/20μs Classe III: Onda combinata |
Tipo 1: 10/350μs o 8/20μs Tipo 2: 8/20μs Tipo 3: Onda combinata |
Identico a IEC 61643 |
| Parametro chiave | Corrente di scarica nominale (In) e corrente impulsiva (Iimp) | Corrente di scarica nominale (In) e SCCR | Corrente di scarica nominale (In) |
| Livello di protezione della tensione | Up (kV) | VPR – Valore di protezione della tensione (V) | Up (kV) |
| Focus sull'installazione | Coordinamento energetico tra le classi | Basato sulla posizione (ingresso di servizio, pannello, punto di utilizzo) | Coordinamento energetico (simile a IEC) |
La differenza fondamentale risiede nella filosofia: gli standard IEC e GB classificano gli SPD in base alla loro capacità di gestione dell'energia e alla forma d'onda di prova, mentre UL 1449 classifica i dispositivi principalmente in base alla posizione di installazione all'interno del sistema elettrico.
Forme d'onda di prova e valori nominali di energia
Requisiti di prova IEC 61643:
- SPD di classe I: Deve resistere alla forma d'onda di corrente di fulmine 10/350μs con valori di corrente impulsiva (Iimp) da 12,5kA a 100kA per polo. Questa forma d'onda simula fulmini diretti con alto contenuto di energia (fino a 10MJ/Ω di energia specifica).
- SPD di classe II: Testato con forma d'onda di corrente 8/20μs, corrente di scarica nominale (In) tipicamente 5kA, 10kA, 20kA o 40kA.
- SPD di classe III: Testato con onda combinata (tensione 1,2/50μs, corrente 8/20μs) che simula sovratensioni residue vicino all'apparecchiatura.
Requisiti di prova UL 1449:
- DOCUP di tipo 1: Deve superare i test 10/350μs o 8/20μs con In minimo di 10kA o 20kA. Inoltre, testato per SCCR (Short Circuit Current Rating) fino a 200kA senza protezione esterna contro le sovracorrenti.
- DOCUP di tipo 2: Testato con forma d'onda 8/20μs, valori nominali In di 3kA, 5kA, 10kA o 20kA. Deve essere installato a un minimo di 10 metri (30 piedi) dall'ingresso di servizio a meno che non sia specificamente valutato.
- DOCUP di tipo 3: Test con onda combinata, tipicamente valori nominali di energia inferiori (≤5kA).
Requisiti di prova GB 18802:
Gli standard GB seguono precisamente i protocolli di test IEC, utilizzando forme d'onda e valori nominali di energia identici. Questa armonizzazione facilita il riconoscimento reciproco tra i mercati cinese e internazionale.
Livelli di protezione della tensione: Up vs VPR
Una differenza critica emerge nel modo in cui gli standard definiscono l'efficacia della protezione:
Approccio IEC/GB – Up (Livello di tensione di protezione):
- Misurato in kilovolt (kV)
- Rappresenta la tensione massima che appare attraverso i terminali SPD durante gli eventi di sovratensione
- Valori tipici: 1,5kV, 2,0kV, 2,5kV per sistemi a 230V
- Deve essere inferiore alla tensione di tenuta all'impulso nominale dell'apparecchiatura
Approccio UL – VPR (Valore di protezione della tensione):
- Misurato in volt (V)
- Definito come la tensione massima misurata durante il test standardizzato con forma d'onda 6kV/3kA
- Valori nominali comuni: 330V, 400V, 600V, 700V per sistemi a 120V
- Un VPR inferiore indica una protezione superiore per l'elettronica sensibile
La conversione tra i sistemi richiede un'attenta analisi. Un VPR UL di 330V corrisponde approssimativamente a un Up IEC di 1,5kV per sistemi a 120V, ma l'equivalenza diretta è complicata da diverse condizioni di test e metodi di misurazione.
Requisiti di installazione e coordinamento del sistema
Approccio IEC 61643 / GB 18802: Zone di protezione contro i fulmini (LPZ)
Gli standard IEC si integrano con il più ampio framework di protezione contro i fulmini IEC 62305, definendo la protezione in base alle Zone di Protezione contro i Fulmini:
- LPZ 0A: Esposta a fulmini diretti
- LPZ 0B: Protetta da fulmini diretti ma esposta a corrente di fulmine parziale
- LPZ 1: Protetta da fulmini diretti, corrente di sovratensione limitata
- LPZ 2+: Zone ulteriormente protette con esposizione a sovratensioni progressivamente inferiore
Installazione SPD per LPZ:
- SPD di classe I: Installata al confine LPZ 0-1 (ingresso di servizio con protezione esterna contro i fulmini)
- SPD di classe II: Installata al confine LPZ 1-2 (quadri di distribuzione)
- SPD di classe III: Installata in LPZ 2+ (vicino ad apparecchiature sensibili)
Il coordinamento energetico richiede che Up1 < Up2 < Up3 e che i tempi di risposta differiscano di ≥10μs secondo i principi di coordinamento IEC 61643-12. Una separazione minima dei cavi di 10 metri o induttanze di disaccoppiamento (≥15μH) garantiscono un coordinamento adeguato.
Approccio UL 1449: Classificazione basata sulla posizione
UL 1449 definisce i tipi di SPD in base alla posizione di installazione all'interno del sistema di distribuzione elettrica:
Installazione SPD di Tipo 1:
- Tra il secondario del trasformatore di servizio e il lato linea del dispositivo di protezione da sovracorrente principale di servizio
- Lato carico dell'apparecchiatura di servizio principale (inclusi gli involucri dei contatori)
- Può essere installato senza dispositivo di protezione da sovracorrente esterno
- Dimensione minima del conduttore: rame 6 AWG, lunghezza massima 18 pollici
Installazione SPD di Tipo 2:
- Lato carico del dispositivo di protezione da sovracorrente principale di servizio
- Presso quadri di distribuzione e sottoquadri
- Lunghezza minima del conduttore di 10 metri (30 piedi) dal quadro di servizio a meno che non sia specificamente valutato
- Richiede il coordinamento con la protezione da sovracorrente a monte
Installazione SPD di Tipo 3:
- Protezione point-of-use vicino ad apparecchiature sensibili
- Include multiprese di protezione da sovratensione e SPD di tipo presa
- Minimo 10 metri da SPD o quadro di Tipo 2
L'approccio UL enfatizza la posizione fisica e il coordinamento con i dispositivi di protezione da sovracorrente, mentre IEC si concentra sul coordinamento energetico tra le fasi di protezione.

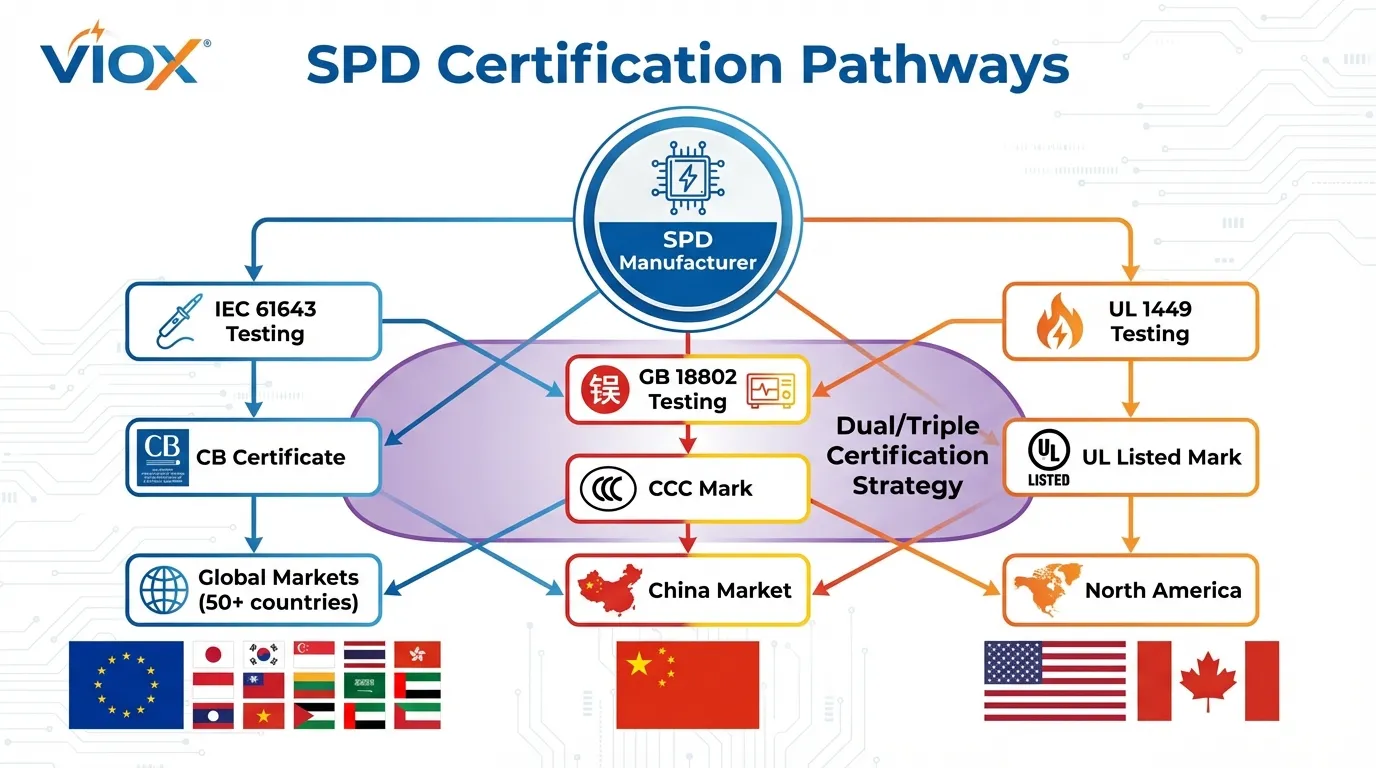

Percorsi di Certificazione e Riconoscimento Reciproco
Lo Schema CB: Riconoscimento Reciproco Internazionale
Lo Schema CB IECEE (Certification Bodies Scheme) rappresenta il percorso più significativo per il riconoscimento reciproco internazionale dei dispositivi di protezione da sovratensione. Gestito dalla Commissione Elettrotecnica Internazionale, lo Schema CB consente ai produttori di ottenere rapporti di prova e certificati accettati in oltre 50 paesi.
Come funziona lo Schema CB:
- Il produttore seleziona un CB Testing Laboratory (CBTL) riconosciuto da IEC
- Il prodotto viene sottoposto a test secondo gli standard IEC 61643
- CBTL rilascia il CB Test Certificate e il CB Test Report
- Gli Organismi di Certificazione Nazionali (NCB) nei paesi membri accettano la documentazione CB
- Il produttore richiede la certificazione nazionale utilizzando il certificato CB (test ridotti richiesti)
Vantaggi della Certificazione CB:
- Test singolo secondo gli standard IEC accettato in più mercati
- Significativa riduzione dei costi (evitare test ridondanti)
- Time-to-market più rapido per la distribuzione globale
- Riconoscimento reciproco tra i paesi partecipanti
Limitazione Chiave: Lo Schema CB non include Stati Uniti o Canada. La certificazione UL 1449 richiede test separati anche con un certificato CB valido.
Strategie di Doppia Certificazione
I principali produttori perseguono certificazioni multiple per accedere ai mercati globali:
Combinazioni di Certificazione Comuni:
| Mercati di Destinazione | Certificazioni richieste | Standard di Test |
|---|---|---|
| Europa, Asia, Medio Oriente | Marchio CE, certificato CB | IEC 61643-11, EN 61643-11 |
| Nord America | UL Listed, CSA | UL 1449 5th Ed, CSA C22.2 |
| Cina | Marchio CCC | GB 18802.11 |
| Globale (completo) | CB + UL + CCC | IEC 61643 + UL 1449 + GB 18802 |
| Australia/Nuova Zelanda | Marchio RCM | AS/NZS 61643 (basato su IEC) |
Efficienza dei test: Sebbene la certificazione CB non elimini i requisiti dei test UL, i produttori possono sfruttare i dati dei test IEC per informare le procedure dei test UL, riducendo potenzialmente i tempi e i costi complessivi dei test. Alcuni risultati dei test (ad esempio, la caratterizzazione dei componenti) possono essere riutilizzabili tra gli standard.
Implicazioni pratiche per l'approvvigionamento
Quando si specificano gli SPD per progetti internazionali, gli ingegneri devono considerare:
Per i mercati IEC/GB:
- Verificare il certificato CB o l'approvazione NCB locale
- Confermare la conformità a IEC 61643-11 o GB 18802.11
- Controllare la certificazione TÜV, DEKRA o equivalente di terze parti
- Verificare l'integrazione con il sistema di protezione contro i fulmini IEC 62305
Per i mercati nordamericani:
- Richiedere il marchio UL 1449 Listed (non solo “Componente riconosciuto UL”)
- Verificare che il valore nominale SCCR soddisfi i requisiti di corrente di guasto del sistema
- Confermare la conformità a NEC Article 285
- Controllare la presenza dell'elenco opzionale del filtro EMI/RFI UL 1283
Per progetti globali:
- Specificare dispositivi con certificazioni multiple (CB + UL + CCC)
- Verificare che il produttore mantenga le certificazioni attive (audit annuali)
- Richiedere la documentazione di certificazione prima dell'approvvigionamento
- Considerare le differenze regionali di tensione e frequenza (120 V/60 Hz vs 230 V/50 Hz)
Parametri di prestazione: un confronto dettagliato
Capacità di gestione della corrente
| Parametro | IEC 61643 | UL 1449 | GB 18802 | Significato |
|---|---|---|---|---|
| Corrente di scarica nominale (In) | 5, 10, 20, 40 kA (8/20μs) | 3, 5, 10, 20 kA (8/20μs) | Identico a IEC | Corrente di prova standard che l'SPD può sopportare più volte |
| Corrente impulsiva (Iimp) | 12.5, 25, 50, 100 kA (10/350μs) | Non definito esplicitamente (Tipo 1 testato a 10/350μs) | Identico a IEC | Capacità di corrente di fulmine di picco |
| Corrente di scarica massima (Imax) | Tipicamente 2× In | Tipicamente 2× In | Identico a IEC | Corrente di sovratensione massima per singolo evento |
| Corrente di cortocircuito nominale (SCCR) | Non è un parametro primario | 5, 10, 25, 50, 100, 200 kA | Non è un parametro primario | Corrente di guasto massima che l'SPD può sopportare senza OCPD esterno |
Distinzione fondamentale: Il requisito SCCR di UL 1449 è unico e fondamentale per le installazioni nordamericane. Un SPD con SCCR inadeguato può guastarsi catastroficamente durante condizioni di cortocircuito, causando potenzialmente incendi o danni alle apparecchiature. Gli standard IEC presuppongono il coordinamento con dispositivi di protezione da sovracorrente esterni.
Valori nominali di tensione e compatibilità del sistema
| Tensione del sistema | IEC 61643 Uc (MCOV) | UL 1449 MCOV | GB 18802 Uc | Applicazione |
|---|---|---|---|---|
| 120V (L-N) | 150V AC | 150V AC | 150V AC | Monofase nordamericano |
| 230V (L-N) | 275V AC | 320V AC | 275V AC | Monofase europeo/asiatico |
| 277V (L-N) | 320V AC | 320V AC | 320V AC | Commerciale nordamericano |
| 400V (L-L) | 440V AC | 480V AC | 440V AC | Sistemi trifase |
Uc (MCOV) – Tensione massima di funzionamento continuo: La tensione RMS massima che può essere applicata continuamente all'SPD senza causare degrado. Secondo i requisiti GB 18873, Uc deve essere almeno 1,15× la tensione di sistema per evitare falsi trigger.
Tempo di risposta e tensione passante
Confronto dei tempi di risposta:
- SPD basati su MOV: <25 nanosecondi (tutti gli standard)
- SPD basati su GDT: <100 nanosecondi (IEC/GB), varia (UL)
- SPD ibridi: <25 nanosecondi di risposta iniziale (MOV), GDT fornisce backup
Tensione passante (Tensione residua):
- IEC/GB: Misurata come Up durante il test In (ad esempio, 1,5 kV per sistema a 230 V)
- UL: Misurata come VPR durante il test 6kV/3kA (ad esempio, 330V per sistema a 120V)
- Valori inferiori indicano una migliore protezione per l'elettronica sensibile
La differenza nei metodi di misurazione rende difficile il confronto diretto. Generalmente, un VPR UL di 330 V fornisce una protezione equivalente a un Up IEC di 1,5 kV quando si tiene conto delle differenze di tensione del sistema.
Considerazioni regionali e accesso al mercato
Unione Europea: Marcatura CE e norme EN
I mercati europei richiedono la marcatura CE, che indica la conformità alle direttive UE, tra cui la Direttiva Bassa Tensione (LVD) e la Direttiva EMC. Gli SPD devono soddisfare la norma EN 61643-11 (identica alla IEC 61643-11) e spesso la norma EN 62305 per i sistemi di protezione contro i fulmini.
Requisiti chiave:
- Test di terze parti da parte di un organismo notificato (per determinate applicazioni)
- Fascicolo di documentazione tecnica che dimostra la conformità
- Dichiarazione di conformità
- Marcatura CE sul prodotto e sull'imballaggio
Cina: Certificazione CCC
Il marchio China Compulsory Certificate (CCC) è obbligatorio per gli SPD venduti nel mercato cinese. I test devono essere condotti da laboratori con sede in Cina secondo gli standard GB 18802.
Processo CCC:
- Domanda all'organismo di certificazione designato
- Test di tipo presso un laboratorio approvato CQC
- Ispezione della fabbrica e audit del sistema di qualità
- Audit di sorveglianza annuali per mantenere la certificazione
Cronologia: Da 3 a 6 mesi per la certificazione iniziale, sono richiesti audit annuali continui.
Nord America: Elenco UL e conformità NEC
L'elenco UL 1449 è di fatto obbligatorio a causa dei requisiti dell'articolo 285 del NEC e dei codici elettrici locali. Inoltre, molte compagnie assicurative e gestori di strutture specificano apparecchiature con marchio UL.
Processo di quotazione UL:
- Inviare campioni di prodotto alla struttura di test UL
- Completare i test secondo UL 1449 5a edizione
- Ispezione della fabbrica e audit di qualità
- Ispezioni di follow-up trimestrali
- Revisione annuale dei file e potenziale ri-test
Conformità continua: UL conduce ispezioni di fabbrica a sorpresa e acquista campioni dai canali di distribuzione per i test di verifica. La non conformità può comportare la sospensione o l'annullamento dell'elenco.
Guida pratica alla selezione: Abbina gli standard alle applicazioni
Strutture industriali
Approccio raccomandato:
- Ingresso di servizio: IEC Classe I / UL Tipo 1 / GB Classe I (Iimp ≥ 50kA)
- Pannelli di distribuzione: IEC Classe II / UL Tipo 2 / GB Classe II (In ≥ 20kA)
- Apparecchiature sensibili: IEC Classe III / UL Tipo 3 / GB Classe III (VPR ≤ 330V o Up ≤ 1,5kV)
Conformità multi-standard: Per le strutture multinazionali, specificare SPD con doppia certificazione IEC/UL per garantire una filosofia di protezione coerente in tutti i siti globali, soddisfacendo al contempo i requisiti del codice locale.
Sistemi solari fotovoltaici
Gli impianti solari richiedono SPD specializzati conformi a IEC 61643-31 (lato CC) e IEC 61643-11 (lato CA), o UL 1449 con valutazione specifica per il fotovoltaico.
Considerazioni critiche:
- Valori nominali di tensione CC fino a 1500 V
- Protezione contro l'inversione di polarità
- Compatibilità con il rilevamento di guasti a terra
- Declassamento della temperatura per installazioni esterne
VIOX offre soluzioni SPD solari complete certificate sia IEC 61643-31 che UL 1449 per progetti fotovoltaici globali. Visita viox.com/spd per specifiche dettagliate.
Centri dati e infrastrutture IT
Priorità: Tensione di scarica più bassa possibile per proteggere l'elettronica sensibile
Specifiche:
- UL VPR ≤ 330V o IEC Up ≤ 1,5kV
- Tempo di risposta rapido (<25ns)
- Protezione coordinata a più stadi
- Capacità di monitoraggio remoto
- Conformità agli standard ANSI/TIA-942 per data center
Applicazioni residenziali
Protezione minima:
- SPD per tutta la casa: IEC Classe II / UL Tipo 2 sul pannello principale (In ≥ 10kA)
- Punto d'uso: Multiprese di protezione UL Tipo 3 per elettronica sensibile (VPR ≤ 400V)
Protezione avanzata (aree ad alto rischio):
- Aggiungere IEC Classe I / UL Tipo 1 all'ingresso di servizio se l'edificio dispone di un sistema di protezione contro i fulmini esterno
- Coordinare con dispositivi RCCB/GFCI (Tipo B per sistemi fotovoltaici)
Errori comuni di specifica e come evitarli
Errore 1: Supporre che le classificazioni IEC e UL siano equivalenti
Problema: Specificare “SPD di tipo 2” senza chiarire lo standard può comportare la ricezione di un dispositivo IEC Classe II quando era previsto UL Tipo 2, o viceversa.
Soluzione: Specificare sempre sia lo standard che la classificazione: “SPD conforme ai requisiti IEC 61643-11 Classe II” o “SPD elencato UL 1449 Tipo 2”.”
Errore 2: Ignorare i requisiti SCCR in Nord America
Problema: Selezionare l'SPD basandosi esclusivamente sulla corrente di surge (In) senza verificare l'SCCR può portare a un guasto catastrofico durante eventi di cortocircuito.
Soluzione: Calcolare la corrente di guasto del sistema e specificare un SCCR ≥ alla corrente di guasto disponibile. Per la maggior parte delle installazioni commerciali, SCCR ≥ 65kA minimo; le strutture industriali possono richiedere 100-200kA.
Errore 3: Coordinamento Inadeguato tra gli Stadi di Protezione
Problema: L'installazione di più SPD senza un adeguato coordinamento energetico può comportare un funzionamento simultaneo, una ridotta efficacia o un guasto prematuro.
Soluzione:
- Mantenere una separazione minima dei cavi di 10 metri tra gli stadi SPD
- Utilizzare induttori di disaccoppiamento (≥15μH) se la separazione fisica è impossibile
- Verificare la gerarchia Up1 < Up2 < Up3
- Assicurare differenze di tempo di risposta ≥10μs secondo IEC 61643-12
Errore 4: Trascurare le Differenze del Sistema di Tensione
Problema: Specificare SPD con tensione nominale di 230V per sistemi a 120V (o viceversa) comporta una protezione inadeguata o uno scollegamento indesiderato.
Soluzione: Verificare sempre la tensione del sistema e specificare l'Uc (MCOV) appropriato:
- Sistemi a 120V: Uc ≥ 150V
- Sistemi a 230V: Uc ≥ 275V
- Sistemi a 277V: Uc ≥ 320V
Tendenze Future: Armonizzazione e SPD Intelligenti
IEC 61643-01:2024: Verso un Allineamento Globale
Il nuovo standard IEC 61643-01:2024 rappresenta un passo significativo verso l'armonizzazione globale. I miglioramenti chiave includono:
- Ambito ampliato che comprende tutti i tipi di SPD
- Requisiti tecnici migliorati per le prestazioni di protezione
- Linee guida di coordinamento migliorate
- Migliore allineamento con il framework di protezione contro i fulmini IEC 62305
Questa evoluzione suggerisce una graduale convergenza tra IEC e standard regionali, sebbene l'armonizzazione completa rimanga lontana anni.
SPD Intelligenti e Monitoraggio Remoto
Gli SPD moderni incorporano sempre più spesso funzionalità intelligenti:
- Registrazione in tempo reale degli eventi di sovratensione
- Monitoraggio del degrado e avvisi di manutenzione predittiva
- Indicazione remota dello stato tramite sistemi di gestione degli edifici
- Connettività IoT per il monitoraggio basato su cloud
Queste funzionalità si stanno standardizzando nei framework IEC, UL e GB, facilitando piattaforme di prodotti globali con variazioni di certificazione regionali.
Punti di forza
- IEC 61643 fornisce il framework globale adottato da oltre 80 paesi attraverso il CB Scheme, enfatizzando il coordinamento energetico e le zone di protezione contro i fulmini.
- UL 1449 è obbligatorio per i mercati nordamericani, con requisiti unici tra cui le valutazioni SCCR e la classificazione basata sulla posizione che differiscono fondamentalmente dall'approccio IEC.
- GB 18802 si armonizza strettamente con IEC 61643, rendendo i prodotti certificati cinesi relativamente facili da adattare per i mercati internazionali con certificazione CB.
- Il CB Scheme consente il riconoscimento reciproco in oltre 50 paesi, ma NON include USA/Canada, richiedendo test UL separati per l'accesso nordamericano.
- I parametri di protezione della tensione differiscono in modo significativo: IEC/GB utilizzano Up (kV) mentre UL utilizza VPR (V), misurati in diverse condizioni di test, rendendo complesso il confronto diretto.
- Strategie di certificazione doppia o tripla (IEC + UL + GB) forniscono il massimo accesso al mercato, ma richiedono un significativo investimento in test e una manutenzione continua della conformità.
- I requisiti di coordinamento del sistema variano: IEC enfatizza il coordinamento energetico con una specifica gerarchia Up e differenze di tempo di risposta; UL si concentra sulla posizione fisica e sul coordinamento con la protezione da sovracorrente.
- SCCR è fondamentale per la conformità UL ma non è un parametro primario negli standard IEC/GB: questa differenza può portare a errori di specifica nei progetti internazionali.
- Le differenze di tensione regionali (120V/60Hz vs 230V/50Hz) richiedono un'attenta selezione MCOV; GB 18873 impone Uc ≥ 1,15× tensione di sistema.
- L'armonizzazione futura sta progredendo con IEC 61643-01:2024, ma l'allineamento globale completo rimane distante: gli ingegneri devono comprendere tutti e tre gli standard per il lavoro internazionale.
Domande frequenti (FAQ)
D: Posso utilizzare un SPD certificato IEC in un'installazione nordamericana?
R: No. L'articolo 285 del NEC richiede che gli SPD siano elencati UL 1449. Anche se un SPD soddisfa i requisiti tecnici IEC 61643, non può essere legalmente installato senza la certificazione UL. Il CB Scheme non fornisce il riconoscimento reciproco con UL.
D: Qual è la differenza tra UL Listed e UL Recognized per gli SPD?
R: Gli SPD UL Listed (Tipo 1, 2, 3) sono dispositivi completi e autonomi approvati per installazioni specifiche. I componenti UL Recognized (Tipo 4, 5) sono assiemi incompleti che richiedono l'integrazione in un prodotto per uso finale Listed. Specificare sempre “UL Listed” per gli SPD installati sul campo.
D: Come posso convertire tra le valutazioni IEC Up e UL VPR?
R: La conversione diretta non è possibile a causa delle diverse condizioni di test. Come guida approssimativa per i sistemi a 120V: VPR 330V ≈ Up 1,5kV; VPR 400V ≈ Up 1,8kV. Per i sistemi a 230V: VPR 600V ≈ Up 2,0kV. Verificare sempre che entrambi i parametri soddisfino i requisiti di protezione dell'apparecchiatura.
D: Ho bisogno di SPD diversi per sistemi a 50Hz rispetto a 60Hz?
R: La maggior parte degli SPD moderni sono valutati per il funzionamento sia a 50Hz che a 60Hz. Tuttavia, verificare sempre che la targhetta specifichi entrambe le frequenze. La preoccupazione principale è la tensione nominale (Uc/MCOV), non la frequenza.
D: Quali certificazioni possiede VIOX per i dispositivi di protezione contro le sovratensioni?

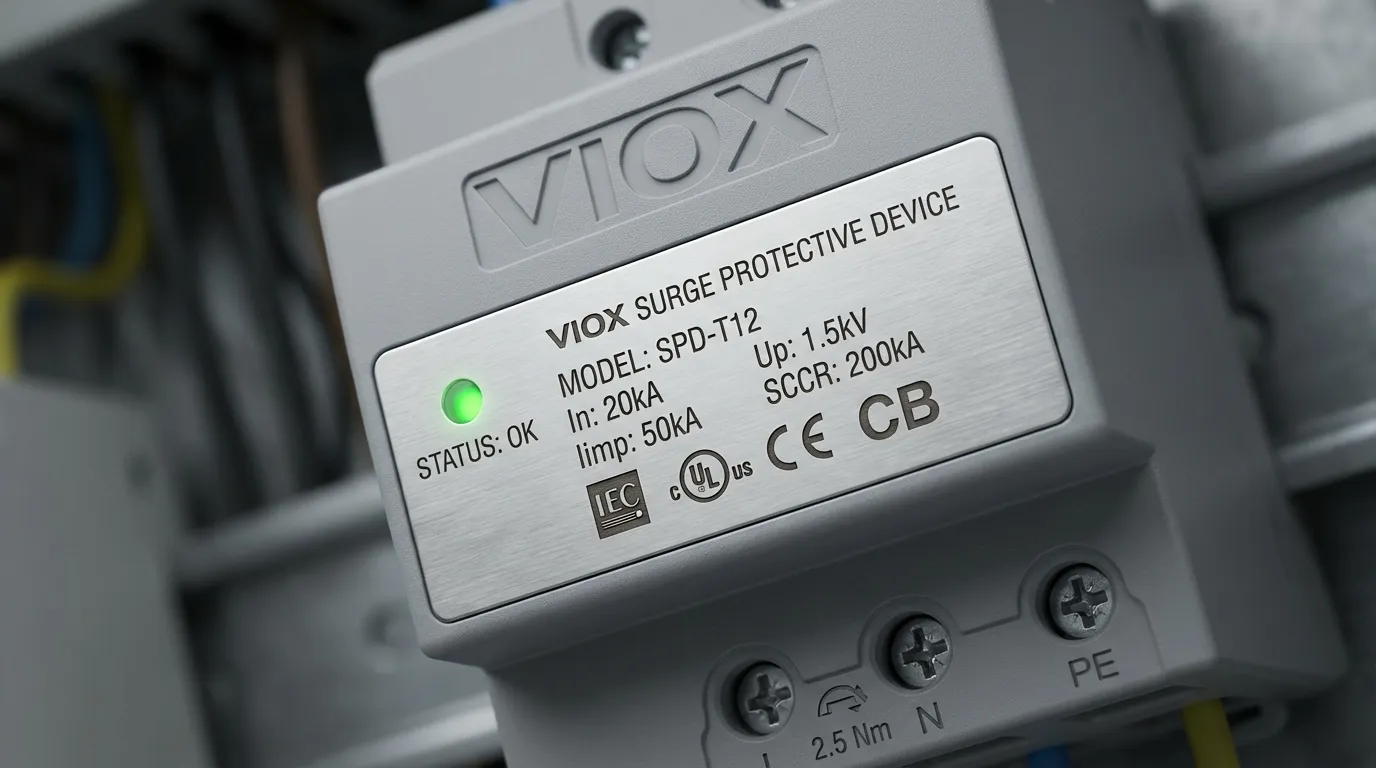

R: I dispositivi di protezione contro le sovratensioni VIOX sono certificati secondo molteplici standard internazionali tra cui IEC 61643-11, UL 1449 5a edizione, GB 18802 e detengono certificati CB per l'accesso al mercato globale. I nostri prodotti sono sottoposti a rigorosi test da parte dei laboratori TÜV, UL e CQC per garantire la conformità in tutti i principali mercati. Visita viox.com/spd per certificazioni di prodotti specifici.
D: Quanto spesso è necessario testare o sostituire gli SPD?
R: Le linee guida IEC 62305 e UL raccomandano l'ispezione visiva annuale e il test degli indicatori di stato. Gli SPD devono essere sostituiti immediatamente dopo un evento di sovratensione importante (indicato da scollegamento termico o cambio dell'indicatore di stato), o dopo 10 anni di servizio anche senza degrado visibile. Gli SPD moderni con contatori di sovratensione consentono decisioni di sostituzione basate sui dati.
Conclusione: Orientarsi tra gli Standard Globali di Protezione contro le Sovratensioni
Comprendere le differenze tra IEC 61643, UL 1449 e GB 18802 è essenziale per gli ingegneri che specificano la protezione contro le sovratensioni nell'infrastruttura elettrica globalizzata di oggi. Sebbene questi standard condividano obiettivi comuni - proteggere apparecchiature e personale da sovratensioni transitorie - i loro approcci distinti alla classificazione, ai test e alla certificazione creano sfide reali per i progetti internazionali.
La chiave per una specifica di successo risiede nel riconoscere che queste non sono semplicemente nomi diversi per gli stessi requisiti. La classificazione basata sull'energia di IEC, l'approccio basato sulla posizione di UL e il framework armonizzato IEC di GB riflettono ciascuno diverse filosofie normative ed esigenze del mercato. Gli ingegneri devono abbinare attentamente la selezione degli standard alla posizione del progetto, comprendere i percorsi di certificazione attraverso il CB Scheme e gli enti nazionali ed evitare errori di specifica comuni che possono comportare una protezione non conforme o inadeguata.
In qualità di produttore B2B leader di apparecchiature elettriche, VIOX mantiene certificazioni complete secondo gli standard IEC, UL e GB, consentendo l'implementazione senza problemi di soluzioni di protezione contro le sovratensioni in qualsiasi mercato globale. Il nostro team di ingegneri comprende le sfumature degli standard internazionali ed è in grado di fornire indicazioni sulla selezione ottimale degli SPD per la vostra specifica applicazione.
Pronti a specificare la protezione contro le sovratensioni per il vostro prossimo progetto? Contattate il supporto tecnico VIOX o visitate viox.com/spd per esplorare la nostra gamma completa di dispositivi di protezione contro le sovratensioni certificati a livello globale. I nostri ingegneri applicativi sono disponibili per assistervi nell'interpretazione degli standard, nella selezione dei prodotti e nel coordinamento del sistema per garantire che la vostra installazione soddisfi tutti i requisiti applicabili, ovunque si trovi il vostro progetto nel mondo.
Per saperne di più
- Cos'è un dispositivo di protezione contro le sovratensioni
- Dispositivo di protezione da sovratensione Tipo 1 vs Tipo 2 vs Tipo 3
- TVSS vs SPD: Guida agli standard UL 1449
- Guida definitiva all'acquisto di SPD per distributori
- Come scegliere l'SPD giusto per il vostro sistema di energia solare
- Requisiti di installazione SPD: conformità alle normative e agli standard di sicurezza
- Dove installare gli SPD: Guida al quadro elettrico
