RCD sta per Residual Current Device (dispositivo a corrente residua). Nei sistemi elettrici, RCD è un termine generico per un dispositivo che interviene in risposta alla corrente residua. L'acronimo da solo non indica se il prodotto fornisca anche protezione da sovraccarico e cortocircuito; ciò dipende dallo specifico tipo di RCD, come un RCCB o un RCBO.

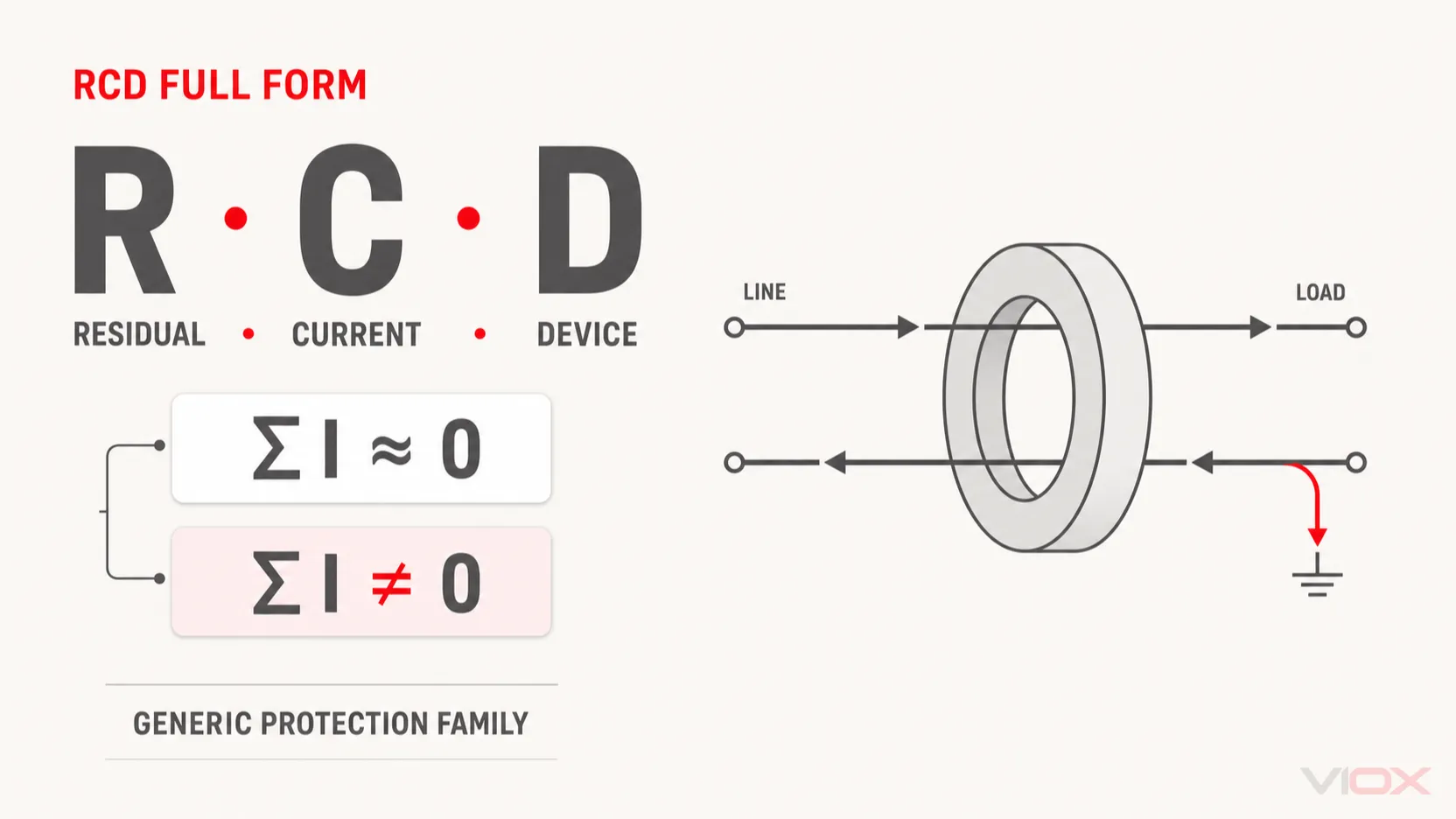

Forma estesa di RCD: significato lettera per lettera
| Lettera | Parola | Significato nel termine |
|---|---|---|
| R | Residua | Lo squilibrio di corrente che rimane quando le correnti in tutti i conduttori sotto tensione monitorati non sommano a zero |
| C | Attuale | La grandezza elettrica monitorata dal dispositivo di protezione |
| D | Dispositivo | L'apparecchiatura che rileva la condizione di corrente residua specificata e scollega il circuito |
Scritto per esteso, RCD significa Residual Current Device. Utilizzare l'acronimo in maiuscolo. Al primo utilizzo in un documento tecnico, scrivere Dispositivo a corrente differenziale (RCD); il plurale è RCD.
Cosa significa “corrente residua”?

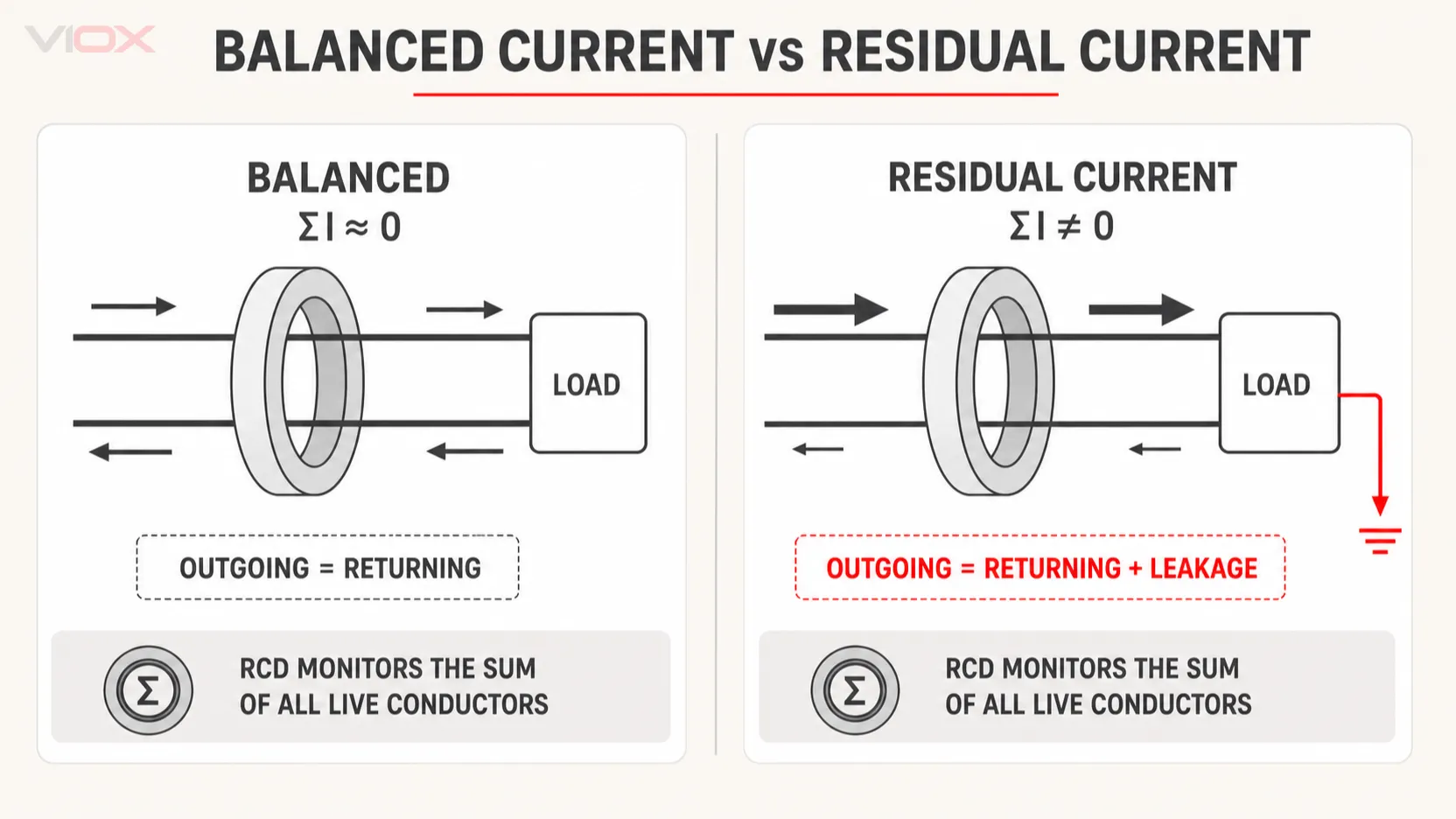

La corrente residua è la somma vettoriale non nulla delle correnti che scorrono attraverso tutti i conduttori attivi in un punto di un sistema elettrico.
In un circuito monofase in condizioni normali, la corrente che scorre attraverso la fase è bilanciata dalla corrente che ritorna attraverso il neutro. In un circuito trifase, lo stesso principio si applica a tutti i conduttori attivi monitorati. Se una parte della corrente segue un percorso non previsto, la somma non è più nominalmente zero.
| Condizione del circuito | Relazione di corrente | Cosa rileva l'RCD |
|---|---|---|
| Il normale funzionamento | Le correnti in tutti i conduttori attivi monitorati sommano nominalmente a zero | Nessuna condizione operativa di corrente residua |
| La corrente abbandona il percorso previsto | Le correnti monitorate non sono più in equilibrio | Corrente residua |
| La corrente residua raggiunge la condizione operativa del dispositivo | Lo squilibrio è sufficiente secondo le caratteristiche dichiarate del dispositivo | L'RCD scollega il circuito |
Questo è più preciso che dire che un RCD semplicemente “rileva la corrente nel conduttore di terra”. Un RCD identifica normalmente uno squilibrio nei conduttori che attraversano il suo sistema di rilevamento; non ha bisogno di misurare direttamente il conduttore di protezione.
IEC 60755:2017 utilizza RCD come termine per i dispositivi di protezione a corrente residua e stabilisce i requisiti generali di sicurezza per i dispositivi destinati principalmente a fornire protezione contro i rischi di scossa elettrica nell'ambito del suo campo di applicazione.
RCD è un prodotto specifico o un termine generico?
RCD è generalmente un termine di famiglia. Descrive la protezione a corrente residua, mentre nomi come RCCB e RCBO identificano forme di dispositivo più specifiche.
| Termine | Forma estesa | Confine del prodotto | Protezione da sovracorrente integrata? |
|---|---|---|---|
| RCD | Dispositivo Di Corrente Residua | Famiglia generica di dispositivi a corrente residua | Dipende dal tipo di dispositivo |
| DIFFERENZIALI | Interruttore Differenziale | Interruttore automatico a corrente residua senza protezione integrata contro le sovracorrenti | No |
| RCBO | Interruttore differenziale con protezione da sovracorrente | Interruttore differenziale con protezione da sovracorrente integrata | Sì |
L'IET descrive analogamente RCD come termine generico che copre i dispositivi che incorporano la protezione da corrente residua. Per applicazioni domestiche e simili entro i loro ambiti dichiarati, IEC 61008-2-2:2024 tratta gli RCCB senza protezione da sovracorrente integrata, mentre IEC 61009-2-2:2024 tratta gli RCBO con protezione da sovracorrente integrata.
Per l'acronimo di quattro lettere, vedere forma estesa e significato di RCCB. Per il dispositivo combinato, vedere Significato completo di RCBO nel settore elettrico.
Un RCD protegge da sovraccarico e cortocircuito?
La risposta corretta è: non necessariamente.
Poiché RCD è un termine generico, è necessario identificare il tipo di prodotto:
- un DIFFERENZIALI fornisce protezione contro la corrente residua ma non include una protezione integrata contro le sovracorrenti;
- un RCBO combina il funzionamento a corrente residua con la protezione da sovraccarico e cortocircuito entro i valori nominali dichiarati;
- un altro formato di RCD deve essere verificato rispetto alla sua norma di prodotto e alla documentazione del produttore.
Non dedurre la protezione da sovracorrente da un valore di corrente nominale stampato su un RCCB. Tale valore descrive la sua portata di corrente in condizioni dichiarate; non è un'impostazione di scatto per sovraccarico. La guida dello IET sui dispositivi di protezione fa la stessa distinzione tra il termine generico RCD, gli RCCB e gli RCBO.
Se la vera domanda è quale funzione di protezione sia richiesta, utilizzare il confronto tra RCD e MCB piuttosto che trattare la forma estesa come una regola di selezione.
Come leggere “RCD” su un disegno, un'etichetta o una scheda tecnica
Le lettere RCD identificare la famiglia di protezione, non la specifica completa. Verificare quanto segue prima di selezionare o sostituire un dispositivo:
| Controllo | Perché è importante |
|---|---|
| Termine esatto del prodotto | Stabilisce se l'articolo è un RCCB, un RCBO o un'altra forma di RCD |
| Norma di prodotto | Definisce la categoria del dispositivo e l'ambito tecnico applicabile |
| Corrente differenziale nominale di intervento, IΔn | Identifica la caratteristica di funzionamento a corrente residua dichiarata |
| Corrente nominale, In | Identifica la capacità di trasporto di corrente in condizioni dichiarate; non prova di per sé la protezione da sovraccarico |
| Tipo di corrente residua | Mostra le forme d'onda della corrente residua per le quali il dispositivo è progettato secondo il suo standard applicabile |
| Marcature e dati di sovracorrente | Confermare se la protezione da sovraccarico e cortocircuito è integrata |
| Schema dei morsetti del produttore | Conferma i conduttori monitorati, i poli, la disposizione del neutro e i requisiti di connessione |
In una richiesta di offerta o in una distinta base, evitare di specificare solo “RCD”. Indicare il tipo di dispositivo richiesto, la norma applicabile, i poli, la tensione, la corrente nominale In, la corrente differenziale nominale IΔn, il tipo di corrente residua e qualsiasi caratteristica di sovracorrente o cortocircuito richiesta.
Per una mappa terminologica più ampia, utilizzare la guida VIOX per MCB, MCCB, RCB, RCD, RCCB e RCBO.
Espansioni corrette ed errate di RCD
| Espansione | Corretto? | Nota |
|---|---|---|
| Dispositivo Di Corrente Residua | Sì | Forma estesa standard di RCD |
| Residual Circuit Device | No | La lettera C sta per Current |
| Residual Current Detector | No | Un RCD include una funzione di commutazione di protezione; “Detector” non è la forma estesa accettata |
| Residual Current Breaker | No, per RCD | Questa dicitura corrisponde a RCB, non a RCD |
| Interruttore differenziale (ELCB) | No, per RCD | Questo espande ELCB, un termine diverso e potenzialmente ambiguo |
Se si incontra il vecchio acronimo ELCB, consultare la forma estesa di ELCB e la terminologia moderna prima di considerarlo equivalente a un prodotto RCD attuale.
Domande Frequenti
Qual è la forma estesa di RCD?
RCD sta per Dispositivo Di Corrente Residua.
Qual è la forma estesa di RCD nell'ingegneria elettrica?
Nell'ingegneria elettrica, RCD significa Dispositivo Di Corrente Residua, un termine generico per i dispositivi che operano in risposta alla corrente residua.
L'RCD è la stessa cosa dell'RCCB?
Non esattamente. RCD è il termine generico di famiglia. L'RCCB è uno specifico interruttore automatico differenziale senza protezione integrata contro le sovracorrenti.
Un RCBO è un RCD?
Sì. Un RCBO fornisce una funzione di corrente residua e include anche una protezione integrata contro le sovracorrenti. È una forma specifica di dispositivo all'interno della più ampia famiglia RCD.
Un RCD protegge sempre dal sovraccarico?
No. Se la protezione contro le sovracorrenti sia inclusa dipende dal tipo di dispositivo. Un RCCB non la include; un RCBO sì.
Riferimenti tecnici
- IEC 60755:2017 — Requisiti generali di sicurezza per i dispositivi di protezione a corrente residua
- IEC 61008-2-2:2024 — RCCB senza protezione integrata contro le sovracorrenti
- IEC 61009-2-2:2024 — RCBO con protezione da sovracorrente integrata
- IET — Quale tipo di RCD?
- IET — FAQ su centralini e dispositivi di protezione
