Jawaban Singkat: Apa Arti Penandaan pada Nameplate MCB?
Sebuah Nameplate MCB memberitahu Anda mengenai arus pengenal, kurva trip, rating tegangan, kapasitas pemutusan, konfigurasi kutub, standar aplikasi, simbol pengabelan, serta kesesuaian untuk AC atau DC pada miniature circuit breaker tersebut. Format penandaan yang paling umum adalah seperti C16 6000 230/400V~ IEC 60898-1, yang berarti MCB AC kurva-C 16A dengan kapasitas hubung singkat pengenal 6kA sesuai standar yang tertera.
Baca penandaan dengan urutan berikut:
- Kurva trip dan rating arus: B16, C20, D32.
- Tegangan pengenal dan simbol AC/DC.
- Kapasitas pemutusan: 6000, 6kA, 10000, atau 10kA.
- Standar: IEC 60898-1, IEC 60947-2, UL 489, atau penandaan regional lainnya.
- Konfigurasi kutub: 1P, 1P+N, 2P, 3P, 4P.
- Diagram pengkabelan, arah saluran/beban, dan polaritas jika ditandai.
- Produsen, nomor model, tanda sertifikasi, dan penandaan aksesori.
Jika Anda menggunakan pelat nama untuk memilih pemutus arus baru, baca juga Panduan Pemilihan MCB: Cara Memilih Miniature Circuit Breaker yang Tepat. Artikel ini berfokus pada cara membaca penandaan tersebut.
Sekilas tentang Penandaan Nameplate MCB
| Penandaan | Contoh | Arti | Risiko pemilihan |
|---|---|---|---|
| Kurva trip + arus pengenal | C16, B20, D32 | Huruf kurva ditambah arus pengenal dalam ampere | Kurva yang salah dapat menyebabkan trip yang tidak diinginkan atau perlindungan gangguan yang buruk |
| Nilai saat ini | 16A, 32A, 63A | Arus yang dirancang untuk dialirkan secara terus-menerus oleh MCB dalam kondisi tertentu | Ukuran yang terlalu besar dapat menyebabkan kegagalan dalam melindungi kabel |
| Kurva trip | B, C, D | Karakteristik trip magnetik instan | Harus sesuai dengan perilaku arus lonjakan beban |
| Kapasitas putus | 6000, 6kA, 10000, 10kA | Arus hubung singkat maksimum yang dapat diputus oleh MCB dalam kondisi terukur | Harus melebihi arus gangguan yang tersedia |
| Tegangan pengenal | 230/400V~ | Peringkat tegangan operasi AC | Harus sesuai dengan tegangan sistem dan penggunaan kutub |
| Standar | IEC 60898-1, IEC 60947-2 | Standar pengujian/aplikasi produk | Konteks aplikasi rumah tangga/sejenis vs industri |
| Penandaan kutub | 1P, 1P+N, 2P, 3P, 4P | Jumlah dan pengaturan kutub yang diputus/dilindungi | Jumlah kutub yang salah dapat menyebabkan masalah pengabelan dan isolasi |
| Simbol AC/DC | ~, tanda DC, + / – |
Jenis arus dan terkadang polaritas | MCB AC tidak dapat dianggap cocok untuk DC |
| Diagram pengabelan | diagram saluran/beban atau kontak internal | Bagaimana terminal dan kutub disusun | Kesalahan pengabelan dapat menggagalkan perlindungan atau indikasi |
| Tanda sertifikasi | CE, UL, TUV, CCC, dll. | Indikasi pasar atau sertifikasi | Harus sesuai dengan model dan kebutuhan proyek yang tepat |
Untuk halaman definisi MCB yang lebih luas, lihat Apa Itu Pemutus Sirkuit Miniatur (MCB)?.

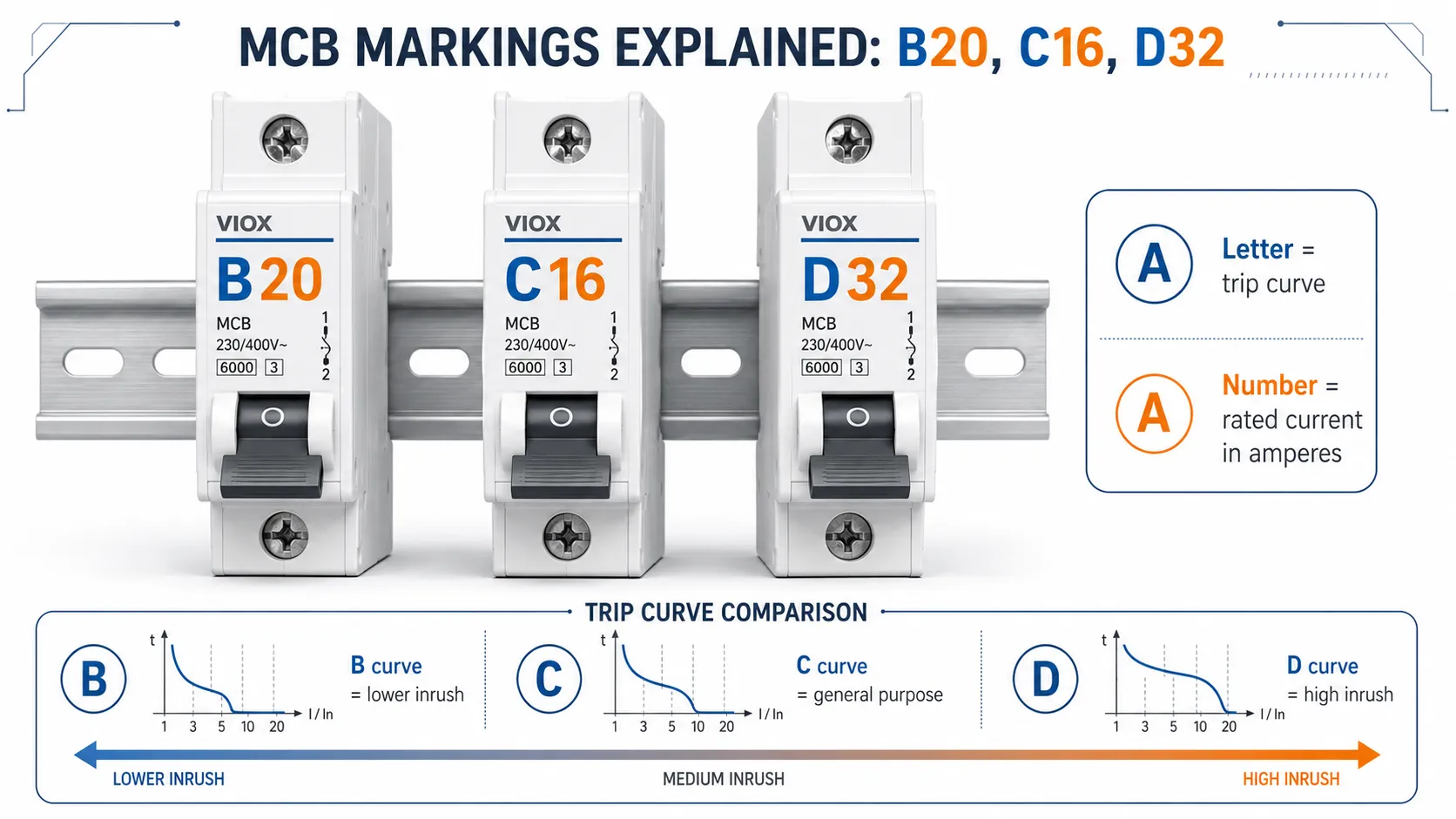

Apa arti C16, B20, atau D32 pada MCB?
Penandaan tersebut C16 menggabungkan dua informasi:
C= kurva trip16= arus pengenal dalam ampere
Jadi C16 berarti MCB kurva-C dengan arus pengenal 16A.
Contoh lainnya:
| Penandaan | Kurva | Nilai saat ini | Interpretasi umum |
|---|---|---|---|
| B10 | Kurva B | 10A | Trip instan sensitif, sering digunakan untuk sirkuit dengan arus lonjakan (inrush) rendah |
| C16 | Kurva C | 16A | Sirkuit tujuan umum dengan arus lonjakan (inrush) sedang |
| C32 | Kurva C | 32A | Arus sirkuit cabang yang lebih tinggi, tetap dengan karakteristik kurva C |
| D32 | Kurva D | 32A | Toleransi arus lonjakan (inrush) yang lebih tinggi, hanya jika sesuai untuk sirkuit tersebut |
Jangan membaca C16 sebagai “16kA” atau “kurva C ditambah 16kA.” Angka setelah huruf kurva adalah arus pengenal (rated current), bukan kapasitas pemutusan (breaking capacity).
Untuk penjelasan kurva yang lebih mendalam, lihat Memahami Kurva Perjalanan.
Kurva Trip B, C, dan D pada Nameplate
Huruf kurva trip menunjukkan rentang trip magnetik instan. Untuk MCB standar IEC pada umumnya:
| Kurva | Rentang trip instan tipikal | Penggunaan umum |
|---|---|---|
| Kurva B | 3-5 x In | Beban dengan arus lonjakan rendah, jalur kabel panjang di mana arus gangguan terbatas |
| Kurva C | 5-10 x In | Beban umum, motor kecil, grup pencahayaan, sirkuit campuran |
| Kurva D | 10-20 x In | Beban dengan arus lonjakan tinggi seperti transformator atau sirkuit penyalaan motor yang lebih besar |
Dalam berarti arus pengenal.
Contoh: MCB C16 memiliki arus pengenal 16A. Rentang trip instannya biasanya sekitar 5-10 kali arus pengenal, jadi kira-kira 80-160A di bawah kondisi pengujian yang relevan.
Kurva harus dipilih berdasarkan arus lonjakan dan kondisi loop gangguan. Memilih pemutus arus kurva D hanya untuk menghentikan trip yang mengganggu bisa menjadi tidak aman jika arus gangguan yang tersedia terlalu rendah untuk memutusnya dengan cepat.

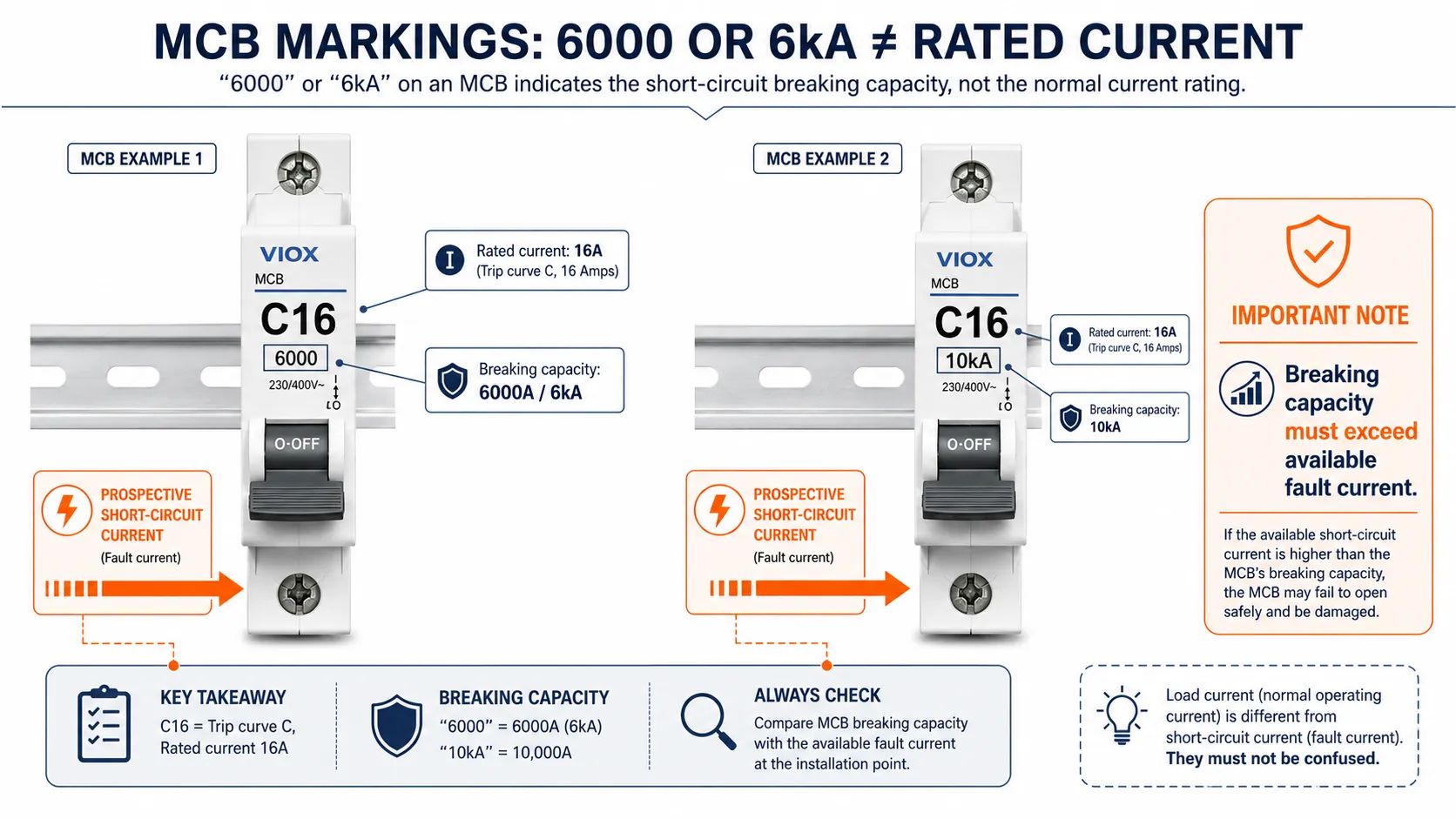

Arus Pengenal vs Kapasitas Pemutusan
Dua penandaan sering kali tertukar:
- Nilai saat ini: peringkat arus normal, seperti 16A atau 32A.
- Kapasitas putus: peringkat interupsi hubung singkat, seperti 6000A atau 10kA.
Contoh:
C16 6000Ini berarti:
C16= Kurva C, arus pengenal 16A6000= Kapasitas hubung singkat 6000A, umumnya dibaca sebagai 6kA
MCB tidak membawa arus 6000A secara terus-menerus. MCB dinilai untuk memutus arus hubung singkat pada tingkat tersebut di bawah kondisi pengujian yang ditentukan.
Untuk detail lebih lanjut, lihat Kapasitas Pemutusan MCB 6kA vs 10kA.
Apa Arti dari 6000, 6kA, 10000, atau 10kA?
MCB dapat menunjukkan kapasitas pemutusan sebagai:
60006000A6kA1000010kA
Ini merujuk pada kapasitas pemutusan arus hubung singkat terukur berdasarkan standar dan tegangan yang tertera.
| Penandaan | Arti |
|---|---|
| 3000 atau 3kA | Kapasitas hubung singkat 3.000A |
| 4500 atau 4,5kA | Kapasitas hubung singkat 4.500A |
| 6000 atau 6kA | Kapasitas hubung singkat 6.000A |
| 10000 atau 10kA | Kapasitas hubung singkat 10.000A |
Peringkat yang tepat bergantung pada arus hubung singkat prospektif di titik pemasangan. Panel yang dekat dengan transformator mungkin memerlukan kapasitas pemutusan yang lebih tinggi daripada sirkuit yang jauh di hilir.
Untuk konteks perhitungan, lihat Cara Menghitung Arus Hubung Singkat untuk MCB.
Icn vs Icu vs Ics pada pelat nama MCB
Beberapa MCB menunjukkan Icn, sementara yang lain menunjukkan Icu dan Ics. Istilah-istilah ini berasal dari konteks standar yang berbeda.
| Penandaan | Konteks standar umum | Arti |
|---|---|---|
| Icn | IEC 60898-1 | Kapasitas hubung singkat terukur untuk aplikasi MCB rumah tangga dan sejenisnya |
| Icu | IEC 60947-2 | Kapasitas pemutusan arus hubung singkat ultimate |
| Ics | IEC 60947-2 | Kapasitas pemutusan arus hubung singkat layanan |
Jangan menganggap penandaan ini identik. MCB yang ditujukan untuk rumah tangga dan sirkuit akhir serupa mungkin terutama menampilkan data IEC 60898-1 seperti Icn. MCB rel DIN industri mungkin juga mencantumkan peringkat IEC 60947-2 seperti Icu dan Ics.
Aturan praktisnya sederhana: baca nilai kapasitas pemutusan bersama dengan standar, tegangan, dan konteks aplikasinya. Penandaan “10kA” tanpa standar dan tegangan yang berlaku adalah tidak lengkap.
Untuk perbandingan standar yang lebih mendalam, lihat IEC 60898-1 vs IEC 60947-2 untuk MCB. Untuk istilah peringkat pemutus arus, lihat Icu vs Ics vs Icw vs Icm.
Cara Membaca Tegangan Terukur dan Simbol AC/DC
Penandaan tegangan memberi tahu Anda di mana MCB dapat digunakan.
Contoh umum:
| Penandaan | Arti |
|---|---|
230V~ |
Peringkat tegangan AC satu fase |
230/400V~ |
Peringkat AC untuk penggunaan fase-netral / fase-fase tergantung pada susunan kutub |
400V~ |
Penggunaan AC tiga fase line-to-line, tergantung pada produk dan jenis kutub |
DC, VDC, +, - |
Peringkat arus searah atau informasi polaritas |
Simbol tilde ~ berarti arus bolak-balik (AC). Simbol ini tidak mengimplikasikan kesesuaian untuk arus searah (DC).
MCB AC tidak boleh digunakan dalam sirkuit DC kecuali jika pelat nama dan lembar data secara eksplisit mencantumkan peringkat DC dan metode pengkabelan. Pemutusan busur api DC berbeda dengan pemutusan AC, dan beberapa pemutus arus DC bersifat sensitif terhadap polaritas.
Untuk masalah khusus DC, lihat Polaritas Pemutus Arus DC: Panduan MCB DC Terpolarisasi vs Non-Terpolarisasi.

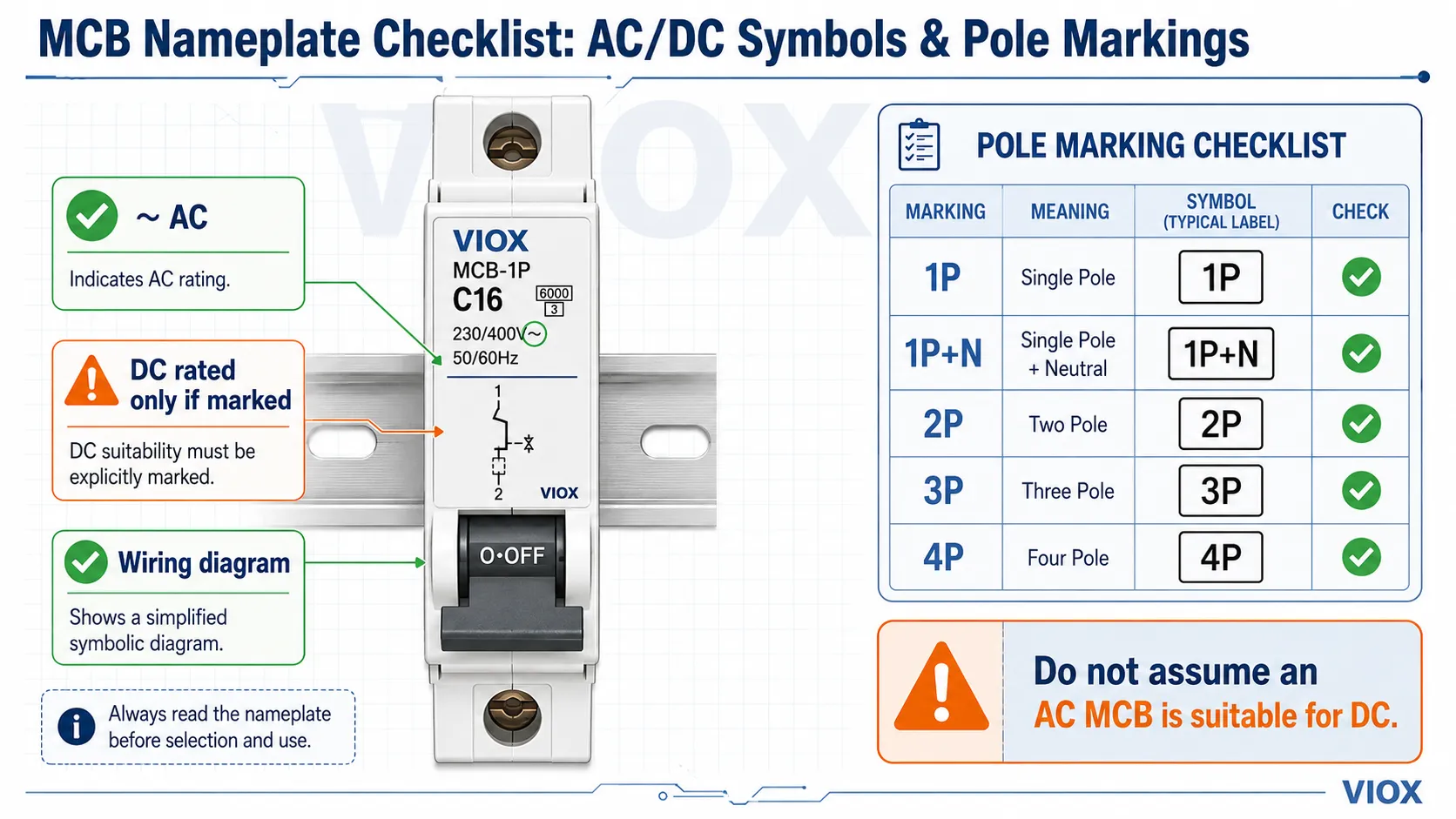

Cara Membaca Penandaan Kutub: 1P, 1P+N, 2P, 3P, 4P
Penandaan kutub memberi tahu Anda berapa banyak konduktor yang diputus atau dilindungi oleh MCB.
| Penandaan | Arti | Penggunaan umum |
|---|---|---|
| 1P | Satu kutub terlindungi | Konduktor fase tunggal bertegangan pada banyak sistem |
| 1P + N | Satu kutub terlindungi ditambah pemutusan netral, tergantung pada desain | Sirkuit fase tunggal di mana isolasi netral diperlukan |
| 2P | Dua kutub | Isolasi dua kutub fase tunggal, beberapa sirkuit DC jika diberi peringkat |
| 3P | Tiga kutub | Sirkuit tiga fase tanpa pemutusan netral |
| 4P | Empat kutub | Tiga fase ditambah pemutusan netral |
Jangan berasumsi bahwa 1P+N sama dengan 2P. Pada banyak perangkat 1P+N, hanya kutub fase yang memiliki perlindungan arus lebih, sedangkan kutub netral diputus namun tidak dilindungi. Selalu periksa diagram pengkabelan.

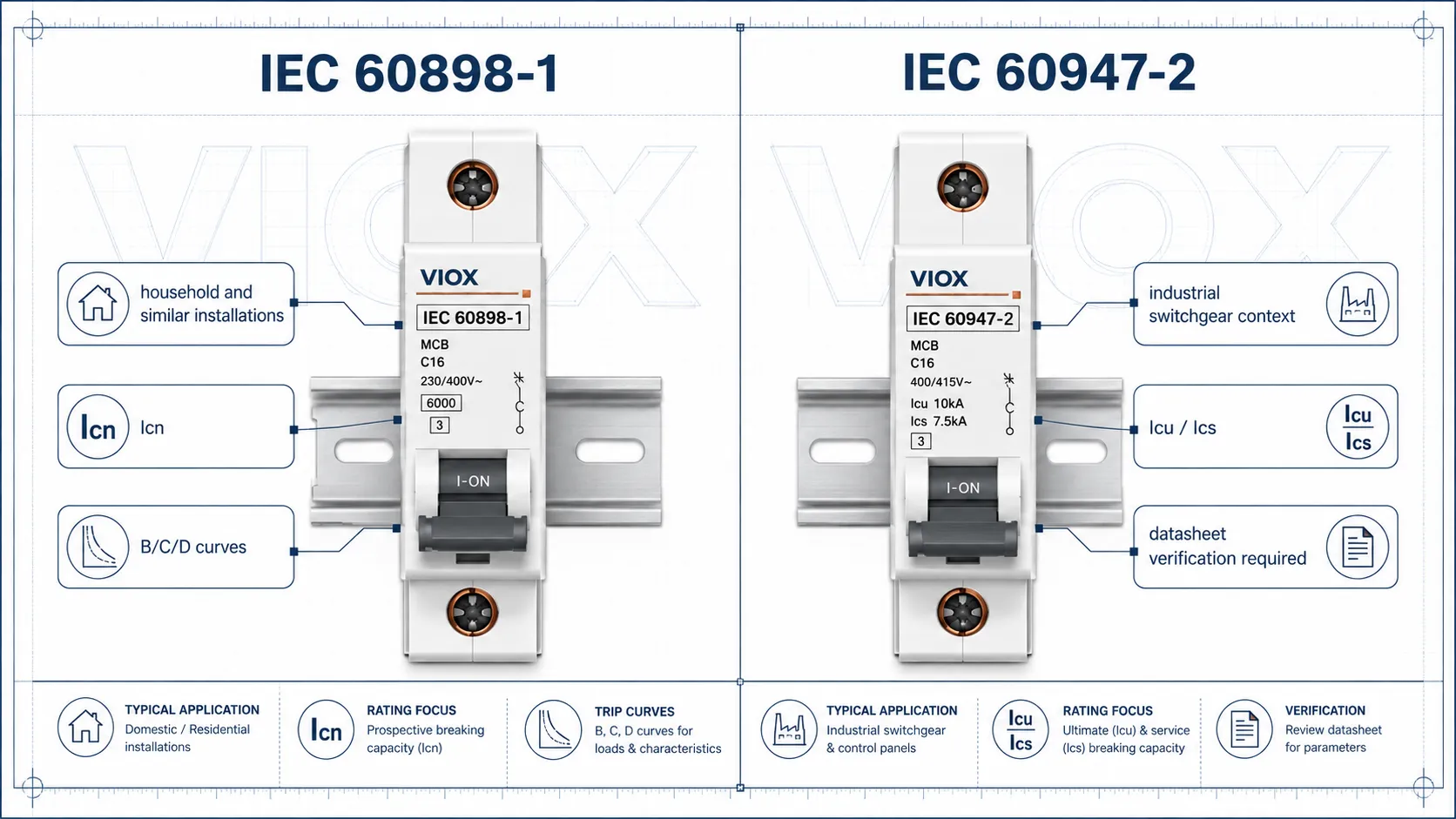

IEC 60898-1 vs IEC 60947-2 pada pelat nama MCB
Penandaan standar membantu Anda memahami konteks aplikasi yang dituju.
| Standar | Konteks tipikal | Apa yang harus diperiksa |
|---|---|---|
| IEC 60898-1 | Aplikasi MCB AC untuk rumah tangga dan sejenisnya, yang sering dioperasikan oleh orang awam | Icn, kurva B/C/D, kesesuaian sirkuit akhir |
| IEC 60947-2 | Pemutus sirkuit tegangan rendah untuk switchgear dan controlgear industri, yang biasanya dipilih oleh tenaga ahli | Icu, Ics, konteks penggunaan, data industri |
| UL 489 | Standar pemutus sirkuit cabang Amerika Utara | Sertifikasi UL, sistem tegangan, kapasitas pemutusan, kompatibilitas panel |
Beberapa MCB rel DIN industri mungkin memuat data IEC 60898-1 dan IEC 60947-2, namun Anda harus memverifikasi model dan lembar data yang tepat. Jangan berasumsi adanya sertifikasi standar ganda hanya berdasarkan tampilan fisik.

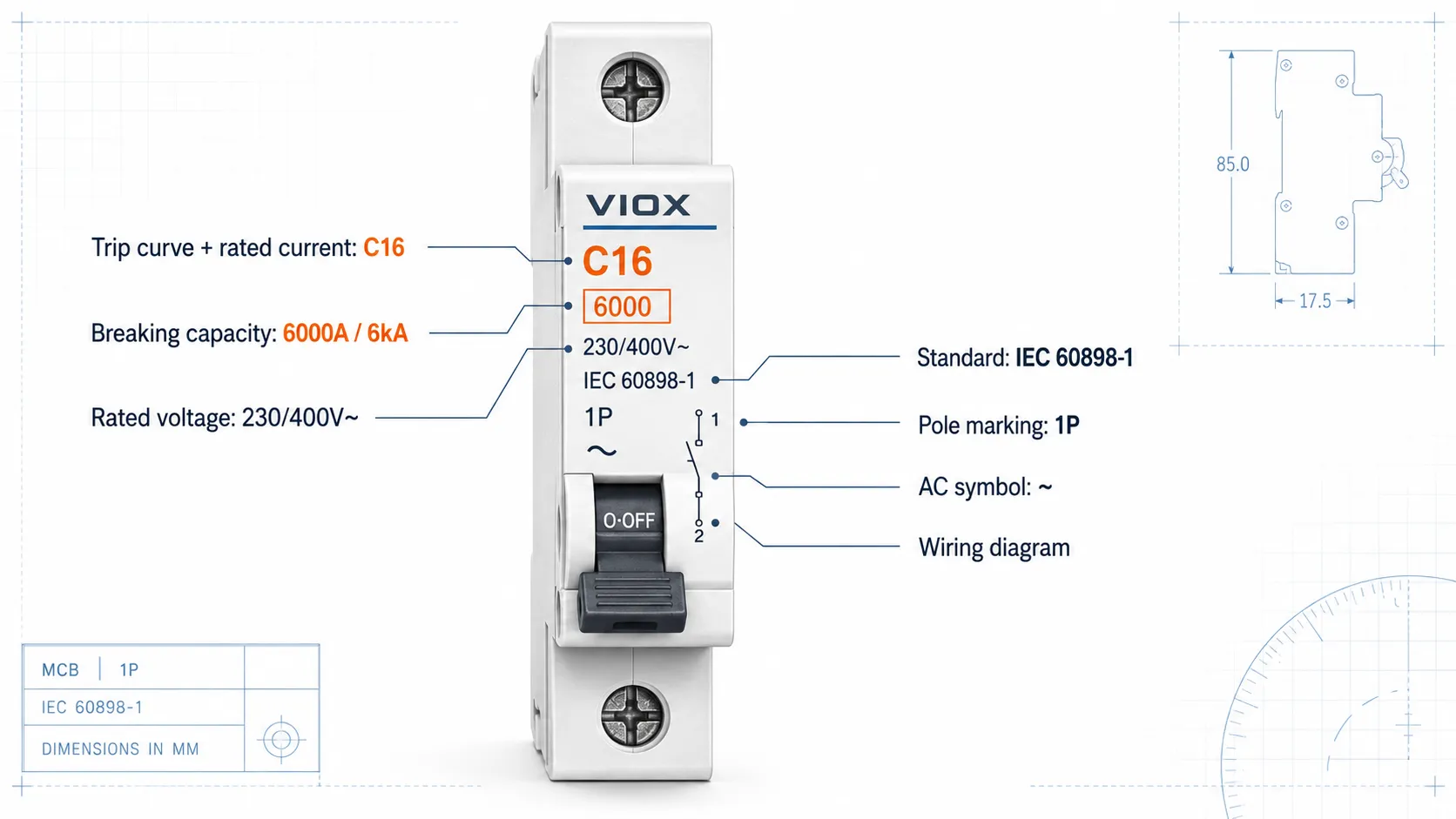

Contoh Nyata: Membaca Penandaan MCB Umum
Contoh penandaan:
C16 6000 230/400V~ IEC 60898-1 1PCara membacanya:
| Bagian | Arti |
|---|---|
C |
Kurva trip C |
16 |
Arus pengenal 16A |
6000 |
Kapasitas hubung singkat pengenal 6000A, atau 6kA, dalam kondisi yang ditentukan |
230/400V~ |
Peringkat tegangan AC |
IEC 60898-1 |
Standar/konteks aplikasi |
1P |
MCB satu kutub |
Contoh ini tidak dengan sendirinya membuktikan kesesuaian. Anda masih perlu memeriksa:
- arus beban
- ukuran kabel dan metode pemasangan
- arus hubung singkat prospektif
- Tipe sistem AC atau DC
- Kurva trip dan arus inrush
- Pengaturan kutub
- Kode lokal atau spesifikasi proyek
- lembar data produsen
Untuk alur kerja pemilihan lengkap, lihat Cara Memilih Pemutus Sirkuit Miniatur yang Tepat.
Kesalahan Umum Saat Membaca Nameplate MCB
Kesalahan 1: Tertukar antara arus pengenal dengan kapasitas pemutusan
C16 dan 6000 bukanlah jenis rating yang sama. C16 menjelaskan kurva dan arus pengenal. 6000 menjelaskan kapasitas hubung singkat.
Kesalahan 2: Menggunakan aturan 125% di mana-mana
Beberapa kode dan aplikasi beban kontinu memerlukan margin ukuran tertentu, namun ini bukanlah aturan universal untuk setiap pemasangan MCB. Pemilihan MCB juga harus mempertimbangkan kapasitas hantar arus konduktor, jenis beban, metode pemasangan, suhu lingkungan, dan peraturan setempat.
Kesalahan 3: Menganggap semua MCB 6kA setara
Kapasitas pemutusan harus dibaca berdasarkan tegangan, standar, susunan kutub, dan keluarga produk. Dua pemutus arus yang ditandai 6kA mungkin tidak dapat saling menggantikan.
Kesalahan 4: Mengabaikan kurva trip
C16 dan B16 memiliki arus pengenal yang sama, namun perilaku trip sesaat yang berbeda. Kurva yang salah dapat menyebabkan trip yang tidak diinginkan atau keterlambatan pemutusan gangguan.
Kesalahan 5: Menggunakan MCB AC pada sirkuit DC
The ~ Simbol berarti AC. Sirkuit DC memerlukan tegangan DC dan peringkat pemutusan yang eksplisit, ditambah pengabelan dan polaritas yang benar jika ditentukan.
Kesalahan 6: Menganggap 1P+N sama dengan 2P
Konstruksi kutub memengaruhi perlindungan, pemutusan netral, dan pengabelan. Selalu baca diagram internal.
Kesalahan 7: Mengganti hanya berdasarkan label depan
Untuk penggantian, periksa sistem pemasangan, kompatibilitas busbar, ukuran terminal, susunan kutub, sertifikasi, dan dokumentasi produsen, bukan hanya nilai arus dan kurva.
Daftar Periksa Papan Nama MCB Sebelum Pemilihan
Sebelum menyetujui atau mengganti MCB, catat:
| Periksa | Pertanyaan |
|---|---|
| Peringkat saat ini | Apakah In sesuai dengan kebutuhan beban dan perlindungan kabel? |
| Kurva trip | Apakah kurva B/C/D sesuai dengan kondisi arus lonjakan (inrush) dan loop gangguan? |
| Kapasitas putus | Apakah Icn/Icu/Ics cukup tinggi untuk arus gangguan yang tersedia? |
| Tegangan | Apakah rating tersebut sesuai dengan tegangan sistem AC atau DC? |
| Standar | Apakah penandaan IEC 60898-1, IEC 60947-2, UL 489, atau standar lainnya sesuai dengan proyek? |
| Polandia | Apakah 1P, 1P+N, 2P, 3P, atau 4P sudah tepat untuk sirkuit tersebut? |
| Pengkabelan | Apakah diagram sesuai dengan arah saluran/beban dan pengaturan netral? |
| Kesesuaian DC | Jika DC, apakah perangkat tersebut secara eksplisit memiliki rating DC dan terpasang dengan benar? |
| Aksesori | Apakah kontak bantu, shunt trip, atau busbar kompatibel? |
| Nomor model | Apakah penggantinya sesuai dengan keluarga produk dan lembar data yang tepat? |
Untuk pengadaan dan pemilihan pemasok, lihat Produsen MCB dan VIOX MCB halaman produk.
PERTANYAAN YANG SERING DIAJUKAN
Apa arti C16 pada MCB?
C16 berarti MCB memiliki kurva trip C dan arus pengenal 16A. Huruf tersebut adalah kurva trip; angka tersebut adalah arus pengenal.
Apa arti 6000 pada MCB?
6000 biasanya berarti 6000A, atau 6kA, kapasitas pemutusan arus hubung singkat pengenal di bawah standar dan kondisi tegangan yang dinyatakan.
Apa arti 10kA pada MCB?
10kA berarti pemutus arus tersebut dinilai untuk memutus arus hubung singkat prospektif sebesar 10.000A di bawah kondisi pengujian yang ditentukan. Ini tidak berarti pemutus arus dapat membawa 10.000A secara terus-menerus.
Apa arti simbol tilde pada MCB?
Simbol tilde ~ berarti AC. Ini menunjukkan peringkat arus bolak-balik. Kesesuaian untuk DC harus ditandai secara terpisah atau dikonfirmasi dari lembar data.
Apa perbedaan antara MCB kurva B dan kurva C?
MCB kurva B biasanya trip secara magnetis pada 3-5 kali arus nominal. MCB kurva C biasanya trip pada 5-10 kali arus nominal. Kurva C lebih toleran terhadap arus lonjakan (inrush current) moderat.
Apa perbedaan antara C16 dan C32?
Keduanya adalah MCB kurva C, tetapi C16 memiliki peringkat 16A dan C32 memiliki peringkat 32A. Peringkat arus yang lebih tinggi tidak secara otomatis membuatnya lebih aman; peringkat tersebut harus disesuaikan dengan kabel dan beban.
Apa itu Icn pada MCB?
Icn adalah kapasitas hubung singkat terukur yang umumnya dikaitkan dengan MCB standar IEC 60898-1. Ini menunjukkan arus gangguan yang mampu diputus oleh pemutus sirkuit di bawah kondisi pengujian standar tersebut.
Apakah Icu sama dengan Icn?
Tidak. Icu adalah peringkat kapasitas pemutusan ultimate menurut IEC 60947-2. Icn digunakan dalam konteks IEC 60898-1. Baca setiap nilai beserta standar dan kondisi tegangannya.
Bisakah saya mengganti MCB dengan merek lain jika tanda spesifikasinya cocok?
Tidak secara otomatis. Peringkat kelistrikan mungkin cocok, tetapi pemasangan, kompatibilitas busbar, ukuran terminal, sertifikasi, aksesori, dan persetujuan panel bisa berbeda.
Bisakah saya menggunakan MCB AC untuk DC?
Hanya jika MCB tersebut secara eksplisit diberi peringkat untuk DC dan dipasang sesuai dengan diagram pengkabelan DC-nya. Peringkat AC saja tidak cukup untuk sirkuit DC.
Ringkasan
Pelat nama MCB adalah spesifikasi teknis yang ringkas. Untuk membacanya dengan benar, dekode kurva dan peringkat arus terlebih dahulu, kemudian periksa kapasitas pemutusan, tegangan, standar, konfigurasi kutub, simbol AC/DC, diagram pengkabelan, dan data model.
Perbedaan mendasarnya sederhana:
C16memberi tahu Anda kurva dan arus pengenal.6000atau6kAmenunjukkan kapasitas hubung singkat.230/400V~menunjukkan kesesuaian tegangan AC.IEC 60898-1atauIEC 60947-2menunjukkan konteks standar.1P,1P + N,2P,3Patau4Pmenunjukkan pengaturan kutub.
Untuk pemilihan yang aman, jangan membaca satu penanda secara terpisah. Gunakan pelat nama bersama dengan lembar data, ukuran kabel, arus gangguan yang tersedia, jenis beban, dan standar proyek yang berlaku.
