Hogyan válasszuk ki a megfelelő RCBO-t

A megfelelő RCBO kiválasztásához az áramkörből induljon ki, ne a katalógusból. Határozza meg a terhelőáramot, a korrigált vezetőképességet, a lehetséges maradékáram-hullámformát, a szükséges maradékáram-érzékenységet, a bekapcsolási áramot, a felügyelt vezetőket, a maximális várható rövidzárlati áramot, a tápellátási jellemzőket és a szükséges termékjóváhagyást. Ezután az alábbi sorrendben határozza meg az RCBO-t:

1. Maradékáram-típus: AC, A, F vagy B
2. Maradékáram-érzékenység, IΔn: például 10 mA, 30 mA, 100 mA vagy 300 mA, ahol ez megengedett és szükséges
3. Névleges áramerősség, Be: a tervezési áramerősséggel és a vezető kapacitásával összehangolva
4. Túláramgörbe: általában B, C vagy D a vonatkozó IEC-típusú termékeknél
5. Pólusok és nulla elrendezése: minden olyan vezetőhöz illeszkedve, amelyet felügyelni és leválasztani kell
6. Rövidzárlati kapacitás: nem kevesebb, mint a vonatkozó nyilatkozat szerinti maximális várható rövidzárlati áram vagy egy pontosan dokumentált kombináció
7. Termékfeltételek: feszültség, frekvencia, szabvány, tápellátás-függőség, bemeneti/kimeneti irány, kapcsok, gyűjtősín-kompatibilitás és piaci jóváhagyás

Ne hagyjon jóvá egyetlen modellt sem, amíg ezen mezők bármelyike ismeretlen. A C32 30 mA A típusú 6 kA RCBO nem csupán egy “32 A megszakító”; minden jelölés külön mérnöki kérdésre ad választ.

AC hatókör határa: Ez az útmutató elsősorban az IEC/EN 61009-1 hatálya alá tartozó AC RCBO-kkal foglalkozik. A 2024-es IEC kiadás a 440 V AC névleges üzemi feszültséget és az 50 Hz, 60 Hz vagy 50/60 Hz névleges frekvenciát meg nem haladó, egyéb meghatározott határértékeken belüli RCBO-kra vonatkozik. DC áramkör esetén álljon meg, és ellenőrizze az alkalmazandó DC védelmi eszközre vonatkozó szabványt, a polaritást, a pólusonkénti feszültséget, az ívoltási kialakítást, a lekapcsolási elrendezést és a pontos gyártói dokumentációt. Ne alkalmazza az AC kiválasztási eredményt DC eszközre.

Ha a kiválasztás előtt először az eszközt kell megértenie, kezdje ezzel: Mi az az RCBO?. A RCBO teljes név útmutatót külön-külön rendelkezik rövidítés-jelentéssel.

RCBO kiválasztási adatlap

Gyűjtse össze ezeket a bemeneti adatokat a modellek összehasonlítása előtt. A “megerősítendő” érvényes tervezési státusz; a névleges érték találgatása nem az.

Bemenet	Mit kell rögzíteni	Miért változtatja meg az RCBO választását
Tápellátás	Ehhez az útmutatóhoz: AC feszültség, frekvencia, fázisok, nulla és földelési környezet; minden DC áramkört jelöljön meg külön szabvány- és termékfelülvizsgálat céljából	Szabályozza a termékkört, a pólusokat, a felügyeletet, a polaritást és a deklarált névleges értékeket
Áramköri feladat	Világítás, csatlakozóaljzatok, fűtőtest, motor, inverter, EV töltő, PV, vegyes terhelés vagy más meghatározott üzemmód	Jelzi a szivárgási hullámformát, a normál szivárgást, a bekapcsolási áramlökést és a folytonossági igényeket
Tervezési áram, IB	Maximális várható terhelőáram a projekt tervezési módszerének alkalmazásával	Beállítja a túláramvédelem alsó határértékét
Vezetőkapacitás, IZ	Korrigált áramterhelhetőség a szerelési mód, környezeti hőmérséklet, csoportosítás, szigetelés és egyéb teljesítménycsökkentő tényezők figyelembevételével	Beállítja a védelmi eszköz névleges értékének felső határát
Bekapcsolási vagy indítási áram	Nagyság és időtartam a berendezés adatai vagy a tervezési dokumentáció alapján	Segít meghatározni a B, C vagy D jelleggörbe megfelelőségét
Maradékáramra vonatkozó adatok	Berendezési utasítások, átalakító topológia, lehetséges AC, pulzáló DC, vegyes frekvenciájú vagy simított DC összetevők	Meghatározza az AC, A, F vagy B típusú megfelelőséget
Normál szivárgóáram-keret	Terhelésenkénti szivárgás, szűrők, hosszú kábelek, SPD-k és csoportosított berendezések	Megakadályozza a valószerűtlenül érzékeny vagy túlterhelt maradékáram-elrendezést
Védelem célja	Kiegészítő védelem, tápponti maradékáram-védelem, hiba/tűzveszély csökkentése vagy koordináció, ahol megengedett	Tájékoztat IΔn valamint az időzítési vagy szelektivitási követelmények
Maximális PSCC	Maximális várható rövidzárlati áram a pontos telepítési ponton	Meghatározza a minimálisan alkalmazható megszakítóképességet
Leválasztási elrendezés	Felügyelendő, kapcsolandó és védendő vezetők	Meghatározza az 1P+N, 2P, 3P, 3P+N vagy 4P elrendezést
Telepítési rendszer	Szekrény, DIN-sín, gyűjtősín, csatlakozóvezetők, környezeti határértékek, betáplálási irány	Ellenőrzi a mechanikai és a deklarált beépítési kompatibilitást
Megfelelés	Előírt termékszabvány, nemzeti átvétel, tanúsítás, projektspecifikáció	Meghatározza, hogy egy műszakilag elfogadható eszköz jogilag és szerződésileg megfelel-e

RCBO névleges értékek táblázata: Mit határoz meg az egyes jelölés

Ez a táblázat megelőzi a leggyakoribb kiválasztási hibát: a nem összefüggő jelölések helyettesítőként való kezelését.

RCBO mező	Tipikus jelölések vagy opciók	Válassza ki innen	Nem nem tájékoztatja Önt
Maradékáram típusa	AC, A, F, B	Lehetséges maradékáram-hullámforma és berendezésre vonatkozó utasítások	Túláram-bekapcsolási áramlökés tűrése
Maradékáram-érzékenység	IΔn, például 30 mA	Védelem célja, helyi szabályok, szivárgási keretösszeg és szelektivitás tervezése	Folyamatos terhelhetőség
Névleges áram	Be, például 16 A, 20 A, 32 A	IB, korrigált IZ, valamint a telepítési feltételek	Rövidzárlati megszakítóképesség
Kioldási karakterisztika	B, C, D	Bekapcsolási áramlökés, hibaáram, hurokfeltételek és lekapcsolási követelmények	B típusú maradékáram-képesség
Lengyelek	1P+N, 2P, 3P, 3P+N, 4P	Tápellátás és a felügyelt/lekapcsolt vezetők	Pontos kapocselrendezés
megszakítóképesség	6 kA, 10 kA, 16 kA vagy egyéb deklarált érték	Maximális PSCC, szabvány, feszültség és pontos tartalékvédelmi igazolás	Névleges áram vagy maradékáram-érzékenység
Feszültség és frekvencia	Ue, 50/60 Hz, egyéb deklarált értékek	Tényleges tápellátás	Piaci elfogadottság
Szabvány és jóváhagyások	IEC/EN 61009-1, IEC 62423 ahol alkalmazható, nemzeti jelölések	Célpiac és projektspecifikáció	Alkalmasság minden telepítési környezethez
Irány- és tápfeszültség-függőség	Kétirányú/egyirányú; funkcionálisan hálózati feszültségtől függő/független	Pontos termékdokumentáció és rendszertervezés	Univerzális bekötési elrendezés

1. lépés: Válassza ki a maradékáram típusát

A maradékáram típusa leírja, hogy a készülék milyen maradékáram-hullámformák érzékelésére szolgál. Ez független a B, C vagy D túláramgörbétől.

Típus	Érzékelési határ a gyakorlatban	Kiválasztási irány
AC típus	Szinuszos váltakozó áramú (AC) maradékáram	Csak ott vegye figyelembe, ahol a csatlakoztatott berendezés és a helyi szabályok ezt lehetővé teszik
A típus	Szinuszos AC és pulzáló DC maradékáram	Gyakori kiindulópont számos modern egyfázisú elektronikus terhelésnél, de nem univerzális
F típus	A típusú viselkedés, kiegészítve a vonatkozó egyfázisú berendezésekre meghatározott összetett frekvenciájú viselkedéssel	Vegye figyelembe, ha a berendezés vagy a tervezési dokumentáció az alkalmazási körön belül inverterrel kapcsolatos maradékáramokat azonosít
B típus	Szélesebb körű válaszreakció, amely a deklarált feltételek mellett magában foglalja a sima DC maradékáramot is	Vegye figyelembe, ha a berendezés olyan sima DC vagy egyéb maradékáramokat képes előállítani, amelyek B típusú viselkedést igényelnek

A terhelési kategória önmagában nem elegendő. Egy EV töltő, PV inverter, hőszivattyú vagy frekvenciaváltó olyan maradékáram-felügyeletet tartalmazhat, amely megváltoztatja a külső védelemre vonatkozó követelményeket. Ezzel szemben a “háztartási készülék” kifejezés nem igazolja az AC típus elfogadhatóságát. Ellenőrizze a berendezés gyártójának utasításait, az átalakító topológiáját, a helyi vezetékezési szabályokat és a felsőbb szintű eszközökkel való koordinációt.

IEC 62423 meghatározza a vonatkozó általános RCD szabványokkal együtt használt F típusú és B típusú maradékáram-védelmi eszközök kiegészítő követelményeit. A teljes hullámforma-összehasonlításhoz és a fontos különbségekhez a következő között: B típusú RCBO és B-karakterisztikájú RCBO, használja a dedikált RCBO AC vs. A vs. F vs. B típus útmutatót.

Leállítási feltétel: ne válassza a maradékáram-típusú eszközt, ha a berendezés szivárgóáram-jellemzői vagy a védelmi utasítások nem állnak rendelkezésre.

2. lépés: Válassza ki a maradékáram-érzékenységet (IΔn)

IΔn a névleges kioldóáram. Ez nem az RCBO névleges áramerőssége, és nem a “minél kisebb, annál biztonságosabb” elv alapján kell kiválasztani.

IΔn érték	Általános tervezési szerepkör	Amit ellenőrizni kell
10 mA	Nagy érzékenységű védelem meghatározott speciális alkalmazásokhoz	Helyi követelmény, egyedi áramkörhasználat és normál szivárgási tartalék
30 mA	Kiegészítő védelem számos végponti áramkörön az IEC-alapú létesítményekben	Az áramkör hatóköre, a helyi szabályok, az összesített szivárgóáram és az előírt lekapcsolási viselkedés
30 mA	Előkapcsolt maradékáram-védelem, hiba-/tűzkockázat-csökkentés vagy koordináció, ahol megengedett	Hogy szükség van-e további kiegészítő védelemre a leágazásban, és hogy a szelektivitás dokumentált-e
100 mA	Előkapcsolt vagy tűzvédelmi stratégia, ahol elő van írva	Földelési rendszer, helyi szabályok, leágazási koordináció és késleltetés, ahol szükséges

Ezek szerepkörök, nem pedig általános előírások. Becsülje meg vagy határozza meg az áramkör normál üzemi szivárgóáramát, beleértve a csatlakoztatott berendezéseket, az EMC-szűrőket, a hosszú kábelnyomvonalakat, a túlfeszültség-levezetőket (SPD) és a jövőbeli terheléseket. Egy RCBO megfelelően leoldhat, mégis gyenge üzembiztonságot eredményezhet, ha a normál szivárgóáram túl közel van a kiválasztott működési küszöbértékhez.

Ahol előkapcsolt és leágazási maradékáram-védelmi eszközöket használnak, a szelektivitás nemcsak a különböző mA értékektől függ. A kioldási karakterisztika, az eszköz típusa, az áramkör elrendezése, valamint a gyártói vagy projektalapú igazolások szintén számítanak.

Leállítási feltétel: ne véglegesítse IΔn amíg a védelmi cél és a helyi szerelési szabályok nem ismertek.

3. lépés: Hangolja össze a névleges áramot a terheléssel és a vezetővel

IEC-típusú kialakítás esetén az alapvető összefüggés a következő:

IB ≤ In ≤ IZ

ahol:

• IB a kör tervezési árama;
• Be az RCBO névleges árama; és
• IZ a vezető korrigált áramvezető képessége.

A logika egyszerű: az eszköznek el kell viselnie a tervezett terhelést, de nem hagyhatja a vezetőt nem megfelelően védve. Az IEC 60364-4-43 hatálya a kisfeszültségű berendezések túláram elleni védelmére vonatkozik; a tényleges vezetőszámítást az alkalmazandó szerelési szabványnak és a projekt feltételeinek megfelelően kell elvégezni.

IB ≤ In ≤ IZ szükséges szűrési feltétel, nem a teljes túlterhelésvédelmi ellenőrzés. Ahol az alkalmazandó létesítési szabvány megköveteli, ellenőrizze a következőket is:

I₂ ≤ 1.45 × IZ

I₂ az az áramerősség, amely a védelmi eszköz hatékony működését váltja ki az alkalmazandó termékszabvány vagy a gyártói adatok által meghatározott hagyományos időn belül. Ellenőrizze a tényleges RCBO karakterisztikát és a helyi létesítési szabvány által előírt összes vezetékvédelmi feltételt, beleértve azokat az eseteket is, amikor a túlterhelésvédelem eltérően kezelhető. Az IET nyilvános BS 7671 példát biztosít a teljes IB, Be, IZ, és I₂ körülmények; használja ezt hozzáférhető egyesült királyságbeli példaként, ne pedig más piacokra vonatkozó szabályok helyettesítőjeként.

Ne használjon rögzített rövidítéseket, mint például: “a 2.5 mm² mindig 20 A-t jelent.” A vezető anyaga, a szigetelés, a szerelési mód, a csoportosítás, a környezeti hőmérséklet, a kapcsok, a harmonikusok, a feszültségesés, a terhelési ciklus és a nemzeti szabályok mind megváltoztathatják az eredményt. A termék referencia-környezeti hőmérsékletét és a teljesítménycsökkentési információkat is figyelembe kell venni, ha meleg vagy sűrűn beépített elosztótáblába szerelik.

Leállítási feltétel: ha korrigált IZ nem ismert, az RCBO áramerősség-besorolása még nem áll készen a jóváhagyásra.

4. lépés: Válassza ki a túláramgörbét a bekapcsolási áramlökés és a hiba viselkedése alapján

A B, C és D a túláram-karakterisztikák. Ezek a vonatkozó IEC-típusú védelmi eszközök eltérő pillanatnyi mágneses kioldási tartományait jelölik; ezek nem maradékáram-típusok.

Karakterisztika	Általános referencia-tartomány	Gyakorlati kiválasztási kérdés	Fő helytelen használati kockázat
B	Körülbelül 3–5 × Be	Elég alacsony a normál bekapcsolási áramlökés, miközben a szükséges hiba esetén történő lekapcsolás megvalósul?	Zavaró kioldás transzformátorokon, motorokon vagy nagy meghajtócsoportokon
C	Körülbelül 5–10 × Be	Rendelkezik-e az áramkör mérsékelt bekapcsolási áramlökéssel és megfelelő zárlati árammal?	Feltételezve, hogy ez egy univerzális “kereskedelmi” karakterisztika
D	Körülbelül 10–20 × Be	Dokumentált-e a nagy bekapcsolási áramlökés, és az áramkör továbbra is megfelel-e a hiba esetén történő lekapcsolási követelményeknek?	Használata az indítási kioldások elfedésére, ahol a zárlati áram túl alacsony

Használja a berendezés indítási áramára vonatkozó adatokat és az időtartamot, majd ellenőrizze a gyártó idő-áram karakterisztikáját, valamint a projekt zárlati vagy hurokfeltételeit. A nagyobb bekapcsolási áramlökésű karakterisztika képes elviselni az indítási áramot, de magasabb áramerősségre van szüksége a pillanatnyi kioldási tartományba való belépéshez.

A grafikonok olvasásához, a termikus viselkedéshez, a mágneses sávokhoz és a koordinációs határértékekhez használja a megszakító kioldási görbe útmutatóját.

Leállítási feltétel: Ne helyezze át B-ből C-be vagy D-be csak azért, mert egy meglévő eszköz leold. Először állapítsa meg, hogy az esemény túlterhelés, rövidzárlat, maradékáram, helytelen vezetékezés, normál szivárgási áram felhalmozódása vagy valódi bekapcsolási áramlökés miatt következett-e be.

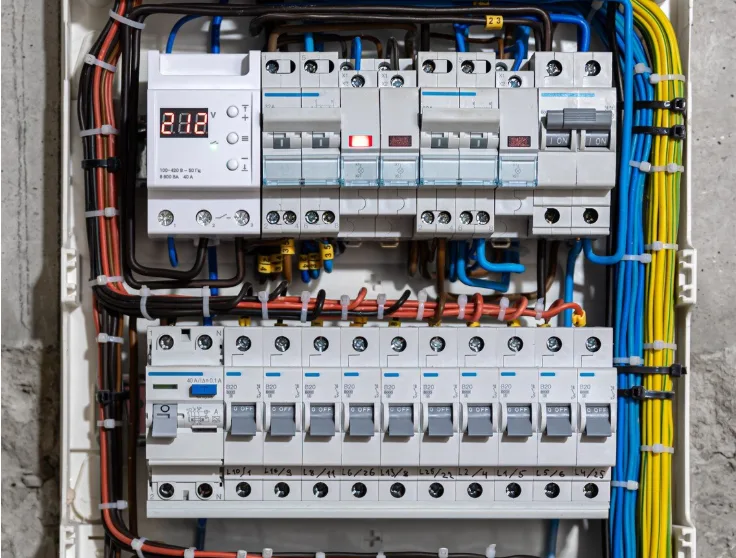

5. lépés: Válassza ki a pólusokat és a nulla elrendezését

Minden olyan vezetőnek, amelyet a maradékáram-mérésbe be kell vonni, át kell haladnia az eszköz erre kijelölt érzékelési útvonalán. A szükséges lekapcsolási elrendezés a tápellátástól, a földelési rendszertől, a helyi előírásoktól és az áramkör funkciójától függ.

Konfiguráció	Tipikus rendszerkörnyezet	Kötelező ellenőrzés
1P+N	Egyfázisú végső áramkör	Melyik pólus rendelkezik túláramvédelemmel, a nulla vezető kapcsolt vagy fix, a kapocs elrendezése és a megengedett betáplálási irány
2P	Kétpólusú lekapcsolást igénylő egyfázisú áramkör	Mindkét pólus kapcsolt-e, mely pólusok védettek, és hogyan figyeli a termék a vezetőket
3P	Nulla vezető nélküli háromfázisú áramkör	Mindhárom fázisvezető a megadott áramutat és termékdiagramot követi
3P+N / 4P	Háromfázisú áramkör nullavezetővel	Nullavezető-felügyelet és kapcsolási viselkedés, pólusvédelem, valamint pontos kapocsdiagram

A marketingnevek nem kapcsolási rajzok. Két termék, amelyet 1P+N különbözhet a nullavezető kezelésében, a tápellátástól való függőségben, a kapocselrendezésben vagy a betáp/terhelés irányában. Használja a pontos katalógusszámot és termékrajzot.

Soha ne közösítsen vagy osszon meg nullavezetőt különálló RCBO áramkörök között a fogyasztói oldalon. A visszatérő áram nem fog egyezni a felügyelt fázisárammal, ami kioldást és nem biztonságos üzembe helyezési feltételezéseket okozhat. Lásd: közösített nullavezetők és RCBO kioldás a hiba logikájához. Használja a RCBO bekötési rajz útmutató kizárólag konfigurációs referenciaként; a kiválasztott modell kapcsolási rajza a mérvadó.

Leállítási feltétel: ha a nulla kezelése vagy a kapocs iránya nem egyértelmű, az eszköz vagy a szekrényelrendezés jóváhagyása előtt szerezze be a pontos adatlapot.

6. lépés: Ellenőrizze a rövidzárlati megszakítóképességet

Az alkalmazandó névleges rövidzárlati kapacitás nem lehet kisebb, mint a telepítési ponton várható maximális rövidzárlati áram:

RCBO megszakítóképesség ≥ maximális PSCC a telepítési ponton

A kA értéket a termékszabvánnyal, a feszültséggel, az áramtípussal és a pontos katalógusszámmal együtt értelmezze. Egy 6 kA-es névleges érték megfelelő lehet az egyik elosztótáblánál, és nem megfelelő a másiknál. A 10 kA-es vagy 16 kA-es jelölés nem kompenzálja a hibás Be, karakterisztikát, IΔn, vagy maradékáram-típust.

Ha az önálló eszköz névleges értéke a hibaáram szintje alatt van, egy előtte lévő védelmi eszköz csak pontos, a gyártó által dokumentált tartalékvédelem, lépcsőzetes védelem vagy feltételes kombináció révén támogathatja azt. Az, hogy “van egy biztosíték az előtérben”, nem bizonyíték. Egy szerelvény feltételes rövidzárlati névleges értéke sem válik automatikusan a benne lévő összes RCBO önálló névleges értékévé.

Használja a fókuszált RCBO 6 kA vs 10 kA vs 16 kA kiválasztási útmutatót az eszköz kapacitásának a hitelesített kombinációs és szerelési névleges értékektől való megkülönböztetéséhez.

Leállítási feltétel: ha a maximális várható PSCC ismeretlen, ne véglegesítse az RCBO kA névleges értékét.

7. lépés: Ellenőrizze a pontos terméket, a szabványt és a telepítési feltételeket

Az IEC 61009-1 szabvány a közzétett hatályán belül a háztartási és hasonló célú, beépített túláramvédelemmel ellátott maradékáram-működtetésű megszakítókra vonatkozik. A jelenlegi nyilvános katalógusbejegyzés IEC 61009-1:2024. A szabványos hivatkozás csak egy mező a jóváhagyási ellenőrzés során; a célpiac nemzeti adaptációt, tanúsítási jelet vagy eltérő termékkeretrendszert írhat elő.

Ellenőrizze a pontos RCBO adatlapot és adattáblát a következőkre vonatkozóan:

• névleges üzemi feszültség és frekvencia;
• névleges áram, kioldási maradékáram, maradékáram típusa és kioldási karakterisztika;
• pólusok, védett pólusok, kapcsolt nulla viselkedése és kapocsazonosítás;
• alkalmazandó rövidzárlati kapacitás nyilatkozat és feszültség;
• működés hálózati feszültséggel vagy anélkül, ahol releváns;
• megengedett táplálási/terhelési irány és kétirányú használatra vonatkozó nyilatkozat;
• hőmérsékleti határértékek és teljesítménycsökkentés;
• vezetéktípus, kapcskapacitás, meghúzási követelmények és gyűjtősín-kompatibilitás;
• leválasztás jelzése és tartozék-kompatibilitás, ahol a projekt megköveteli;
• termékszabvány, jóváhagyások, tanúsítás és dokumentumverzió; és
• koordinációs táblázatok, amikor a tervezés az upstream tartalékvédelemtől vagy szelektivitástól függ.

A termékszabványok mélyebb magyarázatához használja a IEC 61009-1 RCBO útmutató.

Leállítási feltétel: a termékcsalád-ismertető nem elegendő, ha az igényelt követelmény modell-, feszültség-, pólus- vagy kombinációspecifikus.

Kidolgozott példa: Az áramköri bemenetektől az RCBO specifikációig

Ez a hipotetikus példa bemutatja a módszert; ez nem modellajánlás vagy újrafelhasználható áramköri terv.

Megadott bemenetek

Tegyük fel, hogy egy dedikált egyfázisú terhelés a következő ellenőrzött tervezési adatokkal rendelkezik:

Bemenet	Példaérték	Igazolás állapota
Tápellátás	230 V AC, 50 Hz, fázis és nulla	A vizsgált feszültség/frekvencia tartományon belül; a piaci elfogadottság még ellenőrzést igényel
Tervezési áram, IB	18 A	A projekt terhelésszámításából
Korrigált vezetőkapacitás, IZ	24 A	A projekt telepítését és a teljesítménycsökkentő tényezőket követően
Jelölt eszköz névleges értéke, Be	20 A	Koordinációs ellenőrzésre kijelölt jelölt – még nincs kiválasztva
Kandidátus hagyományos üzemi áram, I₂	29 A	Az alkalmazandó termékszabvány szerinti karakterisztikából vagy a hipotetikus kandidátusra vonatkozó pontos gyártói adatokból
Berendezés maradékáram-információ	Pulzáló DC előfordulhat; simított DC vagy összetett frekvenciájú követelmény nem azonosítható	A hipotetikus berendezés dokumentációjából
Projekt maradékáram-követelmény	30 mA kiegészítő védelem	Az alkalmazandó projekt és a helyi szerelési szabályok által előírtnak feltételezve
Indítóáram	75 A 20 ms-ig	A hipotetikus berendezésadatokból
Maximális PSCC az elosztónál	4.2 kA	A hipotetikus projekt hibaáram-nyilvántartásából
Leválasztási elrendezés	Egyfázisú áramkör fázissal és nullával; a nulla kezelését a pontos eszköz alapján kell megerősíteni	A projekt egyvonalas rajza és a termékdokumentáció alapján

1. Ellenőrizze a névleges áramot és a túlterhelés elleni védelmet

Az alapvető áramviszony teljesül:

18 A ≤ 20 A ≤ 24 A

A kiegészítő ellenőrző példa szintén teljesül:

I₂ = 29 A

1.45 × IZ = 1.45 × 24 A = 34.8 A

29 A ≤ 34.8 A

Ez nem teszi teljessé a kábeltervezést. Az alkalmazandó telepítési szabvány további követelményeket írhat elő a vezetőkre, a túlterhelés elleni védelemre, a hiba elleni védelemre, a feszültségesésre, a hőhatásokra, a csoportosításra, a kapcsokra vagy a lekapcsolásra vonatkozóan.

2. Válassza ki a maradékáram típusát és érzékenységét

A hipotetikus berendezés-nyilvántartás pulzáló DC maradékáramot azonosít, de nincs olyan bizonyíték, amely Type F vagy Type B viselkedést igényelne. Ezért a Type A a jelölt maradékáram-típus. A projektkövetelmény a 30 mA értéket írja elő. Mindkét mező megerősítést igényel a tényleges berendezés kézikönyve, a helyi szabályok és a pontos RCBO dokumentáció alapján.

3. Ellenőrizze a kioldási karakterisztikát

Az indítási áram 75 A ÷ 20 A = 3,75 × In 20 ms időtartamra. Ez az arány önmagában nem választja ki a karakterisztikát. Hasonlítsa össze a teljes bekapcsolási áramlökés időtartamát a gyártó pontos idő-áram görbéjével, és ellenőrizze a hiba-lekapcsolási teljesítményt. Ebben a példában tegyük fel, hogy a dokumentált vizsgálat megerősíti, hogy egy C görbe átvészeli a megadott bekapcsolási áramlökést, és továbbra is megfelel a szükséges hiba-lekapcsolási feltételeknek. Ezen vizsgálat nélkül a karakterisztika kérdéses marad.

4. Ellenőrizze a megszakítóképességet

The maximum prospective short-circuit current (PSCC) is 4.2 kA. A candidate with an applicable standalone 6 kA declaration at 230 V AC is not below that value:

6 kA ≥ 4.2 kA

A pontos szabványnak, feszültségnek, modellnek és minden szerelési feltételnek továbbra is egyeznie kell. Nem feltételeztünk általános biztonsági szorzót vagy dokumentálatlan előtét-védelemre vonatkozó tartalékot.

5. A korlátozott kimenet előállítása

A megadott bizonyítékok és a végtermék ellenőrzése függvényében a példakimenet a következő:

Hipotetikus RCBO specifikáció: 1P+N arrangement as defined by the exact product; 230 V AC, 50 Hz; C20; 30 mA; Type A; applicable standalone short-circuit capacity of at least 4.2 kA, with a 6 kA candidate; IEC/EN 61009-1 product framework; required national approval; exact neutral treatment, supply dependence, line/load direction, terminals, temperature limits, and busbar compatibility to be confirmed from the selected catalog number.

Ha a bekapcsolási áramlökés vizsgálata, az A típusú bizonyíték, a 30 mA-es projektkövetelmény vagy a pontos terméknyilatkozat megváltozik, a kimenetet újra kell számítani. A példa szándékosan feltételes, így a módszer nem téveszthető össze egy általános ajánlással.

RCBO kiválasztása alkalmazás szerint: Kiindulópontok, nem válaszok

Az alábbi táblázat segít azonosítani a begyűjtendő bizonyítékokat. Ez nem egy minta ütemterv.

Alkalmazás	Általános kiindulási irány	A végső választást meghatározó bizonyítékok
LED-es világítási csoport	Gyakran A típusú; B vagy C jelleggörbe a meghajtó bekapcsolási áramlökésétől függően	Meghajtó szivárgási és bekapcsolási áramlökési adatok, mennyiség, vezetőkialakítás, hibaállapotok és helyi szabályok
Általános dugaszolóaljzat áramkör	Gyakran A típusú és 30 mA, számos IEC-alapú kialakításban	Csatlakoztatott berendezések, helyi kiegészítő védelmi szabályok, szivárgási keretösszeg, IB, IZ, valamint PSCC
Fűtőtest vagy egyszerű ohmos terhelés	Típus és jelleggörbe a tényleges vezérlések és a bekapcsolási áramlökés alapján	Elektronikus vezérlések, kapcsolási elrendezés, vezető kialakítása és helyi követelmények
Motor, szivattyú vagy kompresszor	A, F vagy B típus a hajtás topológiájától függően; jelleggörbe az indítási adatok alapján	Közvetlen indítású vagy elektronikus hajtás, szivárgóáram hullámforma, indítási áram és időtartam, hibaáram szint
Hőszivattyú vagy inverteres légkondicionáló	Egyes berendezéseknél F vagy B típusú lehet szükséges	Gyártói utasítások, átalakító topológia, maradékáram-felügyelet és helyi szabályok
EV töltés	Az engedélyezett útvonal tartalmazhat B típusú vagy más dokumentált DC-maradékáram stratégiát	EVSE kialakítás, integrált 6 mA DC érzékelés ahol alkalmazható, helyi szabályok, előtéttel való koordináció és töltőre vonatkozó utasítások
PV inverter AC áramkör	A vagy B típus az inverter kialakításától és követelményeitől függően	Inverter topológia, beépített maradékáram-felügyelet, gyártói utasítások és nemzeti PV szabályok
Előtét elosztás	Magasabb IΔn és az időbeli szelektivitás a tervezés része lehet	Földelési elrendezés, tűzvédelmi stratégia, fogyasztói oldali eszközök, szelektivitási vizsgálat és helyi előírások

Ne másolja be a “közös indítási irányt” az anyagjegyzékbe. Az utolsó oszlopban található bizonyíték határozza meg a döntést.

Végső RCBO specifikációs sablon

A kiválasztás akkor tekinthető teljesnek, ha egy sorban, az alátámasztó bizonyítékkal együtt leírható és ellenőrizhető. Használja ezt a sablont:

RCBO: [pólusok és nulla elrendezése], [névleges feszültség/frekvencia], Be [A], [B/C/D vagy egyéb deklarált karakterisztika], IΔn [mA], maradékáram típusa [AC/A/F/B], rövidzárlati megszakítóképesség [kA] [szabvány és feszültség] szerint, [irány/tápfüggőségi követelmény], [nemzeti jóváhagyás], telepítve [elosztóba/gyűjtősínre/kapocsrendszerbe], [pontos tartalékvédelem/szelektivitási dokumentum, ha alkalmazva van] megjelölésével.

Csatolja vagy hivatkozza:

• terhelési jegyzék és IB számítás;
• korrigált vezetőképesség IZ;
• berendezés szivárgóáram-hullámforma és bekapcsolási áramlökés adatok;
• normál szivárgóáram-keret, ahol releváns;
• maximális PSCC forrás és dátum;
• pontos termékadatlap és kapcsolási rajz;
• helyi előírás vagy projektkövetelmény; és
• gyártói koordinációs táblázat, ha a tervezés kombinációtól függ.

Ha ezek a nyilvántartások nem támasztanak alá minden mezőt, a kiválasztás hiányos. Ha az elosztó architektúrája még nem dőlt el, hasonlítsa össze az egyedi RCBO-kat az RCCB és MCB elrendezéssel a jegyzék elkészítése előtt.

Kiválasztási ellenőrzőlista

• A terhelés, a táplálás és az áramkör igénybevétele meghatározott.
• IB ≤ In ≤ IZ teljesül a korrigált vezetőkapacitás használatával.
• Az alkalmazandó I₂ feltétel és minden egyéb helyi túlterhelés-védelmi követelmény teljesül.
• A maradékáram típusa megfelel a berendezésnek és a projekt dokumentációjának.
• IΔn megfelel a védelmi célnak, a szivárgóáram-keretnek és a helyi előírásoknak.
• A kioldási karakterisztika megfelel a bekapcsolási áramlökés és a hiba-lekapcsolás követelményeinek.
• A pólusok, a nulla kezelése és a felügyelt vezetők megegyeznek a pontos termékrajzzal.
• Az alkalmazott megszakítóképesség nem alacsonyabb a maximális PSCC-nél, vagy pontosan dokumentált kombinációt alkalmaztak.
• A feszültség, a frekvencia, az irány, a tápellátástól való függőség, a kapcsok, a gyűjtősín, a hőmérséklet és a tokozási feltételek ellenőrizve.
• A termékszabvány, a nemzeti jóváhagyások és a projektkövetelmények teljesülnek.
• A pontos katalógusszám és az aktuális dokumentumverziók rögzítve vannak.

Elsődleges műszaki források

• IEC 61009-1:2024 — RCBO-k beépített túláramvédelemmel
• IEC 62423 — F típusú és B típusú maradékáram-védőeszközök
• IEC 60364-4-43:2023 — Védelem túláram ellen
• IET Wiring Matters — hozzáférhető BS 7671 példa a következőre: IB, Be, IZ, és I₂ túlterhelési állapotok

Miután az áramköri adatok és a szükséges mezők kitöltésre kerültek, hasonlítsa össze azokat a dokumentált VIOX RCBO termékcsalád. Kérje le a pontos modell adatlapját, tanúsítványát, kapocsrajzát, valamint a szükséges tartalék- vagy szelektivitási táblázatot, ahelyett, hogy csak a termékcsalád neve alapján választana.
