RCBO megszakítóképesség: 6kA vs 10kA vs 16kA kiválasztási útmutató

Olyan RCBO-t válasszon, amelynek alkalmazható névleges rövidzárlati megszakítóképessége nem kisebb, mint a beépítési ponton várható maximális rövidzárlati áram (PSCC). A kA értéket a termékszabvánnyal és a feszültséggel együtt vegye figyelembe. Ne válasszon 6 kA, 10 kA vagy 16 kA értékű eszközt kizárólag a “lakossági”, “kereskedelmi” vagy “ipari” megjelölések alapján.

Ha alacsonyabb névleges értékű RCBO-t javasolnak előtét- vagy kaszkádvédelemmel, az alternatíva csak akkor érvényes, ha a gyártó dokumentálja a pontos előtétkészüléket, a leágazó RCBO-t, a feszültséget és a beépítési feltételeket. Egy 16 kA-es feltételes rövidzárlati névleges értékkel jelölt elosztótábla vagy fogyasztói egység nem teszi automatikusan minden beépített RCBO-t 16 kA-es eszközzé.

Maximális PSCC az RCBO pontján	Minimális irány	Mit kell ellenőrizni
PSCC ≤ 6 kA	Egy 6 kA-es RCBO megfelelő választás lehet	A 6 kA-es nyilatkozat az adott modellre, feszültségre, áramtípusra, pólusszámra és termékszabványra vonatkozik
6 kA < PSCC ≤ 10 kA	Használjon megfelelő, 10 kA-es vagy annál nagyobb névleges értékű eszközt, vagy dokumentált tartalék kombinációt	Ne használjon önálló 6 kA-es RCBO-t, kivéve, ha a pontos kombinációt a gyártó jóváhagyta
10 kA < PSCC ≤ 16 kA	Használjon a PSCC értékének megfelelő vagy azt meghaladó névleges értékű eszközt, vagy pontos dokumentált kombinációt	Határozza meg, hogy a “16 kA” az RCBO saját névleges értéke vagy egy feltételes szerelvény névleges értéke
PSCC > rendelkezésre álló hitelesített névleges érték	Álljon meg és tervezze át, vagy szerezzen be egy hitelesített, nagyobb kapacitású megoldást	Egy másik szabványból vagy feszültségszintből származó nagyobb nyomtatott szám nem helyettesítő érték
PSCC ismeretlen	Ne véglegesítse a kA kiválasztását	Szerezzen be a projekthez megfelelő közüzemi értéket, tervezési számítást, tanulmányt vagy szakértői mérést

Az összehasonlítás a következőket használja: maximális hihető PSCC, nem a névleges terhelőáram és nem az épületkategóriára vonatkozó általános hibaáram-becslés.

Mit jelent a kA jelölés egy RCBO-n

A kA érték egy rövidzárlati teljesítményérték. Az IEC 61009-1 szabvány szerinti RCBO esetében a vonatkozó címke vagy adatlap a névleges rövidzárlati megszakítóképességet az alábbiak szerint azonosíthatja: ICN. Az áram IEC 61009-1:2024 nyilvános hatálya kiterjed a háztartási és hasonló célú RCBO-kra a szabványban meghatározott feszültség-, frekvencia-, áramerősség- és rövidzárlati megszakítóképesség-határokon belül.

A névleges értéket teljes nyilatkozatként kell értelmezni:

RCBO modell + termékszabvány + névleges feszültség/áram típusa + deklarált rövidzárlati megszakítóképesség + telepítési vagy kombinációs feltételek

Official product data demonstrates why the context matters. ABB lists DS201 RCBO variants with 4.5 kA, 6 kA, and 10 kA breaking capacities, while a Schneider Electric 1P+N model declares 10,000 A at 230 V AC according to IEC 61009-1. A Siemens RCBO datasheet likewise states 10 kA Icn according to EN 61009-1 for one exact model. These examples confirm available rating classes; they do not authorize substituting one model, voltage, or standard declaration for another.

Ne keverje össze a megszakítóképességet négy másik névleges értékkel

Jelölés vagy fogalom	Vezérlések	Nem igazolja
Icn / kA rövidzárlati kapacitás	A vonatkozó termékszabvány szerinti deklarált rövidzárlati megszakítási képesség	Folyamatos terhelhetőség, maradékáram-érzékenység vagy kioldási karakterisztika
In, például 20 A vagy 32 A	A túláramvédelmi funkció névleges áramerőssége	6 kA, 10 kA vagy 16 kA várható hibaáram megszakításának képessége
B, C, D vagy egyéb kioldási karakterisztika	A túláram-kioldási karakterisztika a vonatkozó szabvány szerint	Eltérő Icn, hacsak az adatlap külön nem rendelkezik másként
IΔn, például 30 mA	Névleges maradványáram	Rövidzárlati megszakítóképesség
Összeállítás Icc vagy feltételes rövidzárlati névleges érték	Ellenőrzött összeállítás vagy kombináció meghatározott feltételek mellett	Az összeállításon belüli minden egyes eszköz önálló Icn értéke

A megszakítóképesség nem “túlterhelési osztály”. A túlterhelésre adott válasz és a rövidzárlat-megszakítás rokon védelmi funkciók, de a jelöléseik különböző mérnöki kérdésekre adnak választ. A szélesebb körű terminológiai megfeleltetéshez használja a VIOX útmutatót a Icn, Icu, Ics, Icw és Icm megszakító névleges értékek.

Négy bemeneti adat szükséges a 6kA, 10kA vagy 16kA kiválasztása előtt

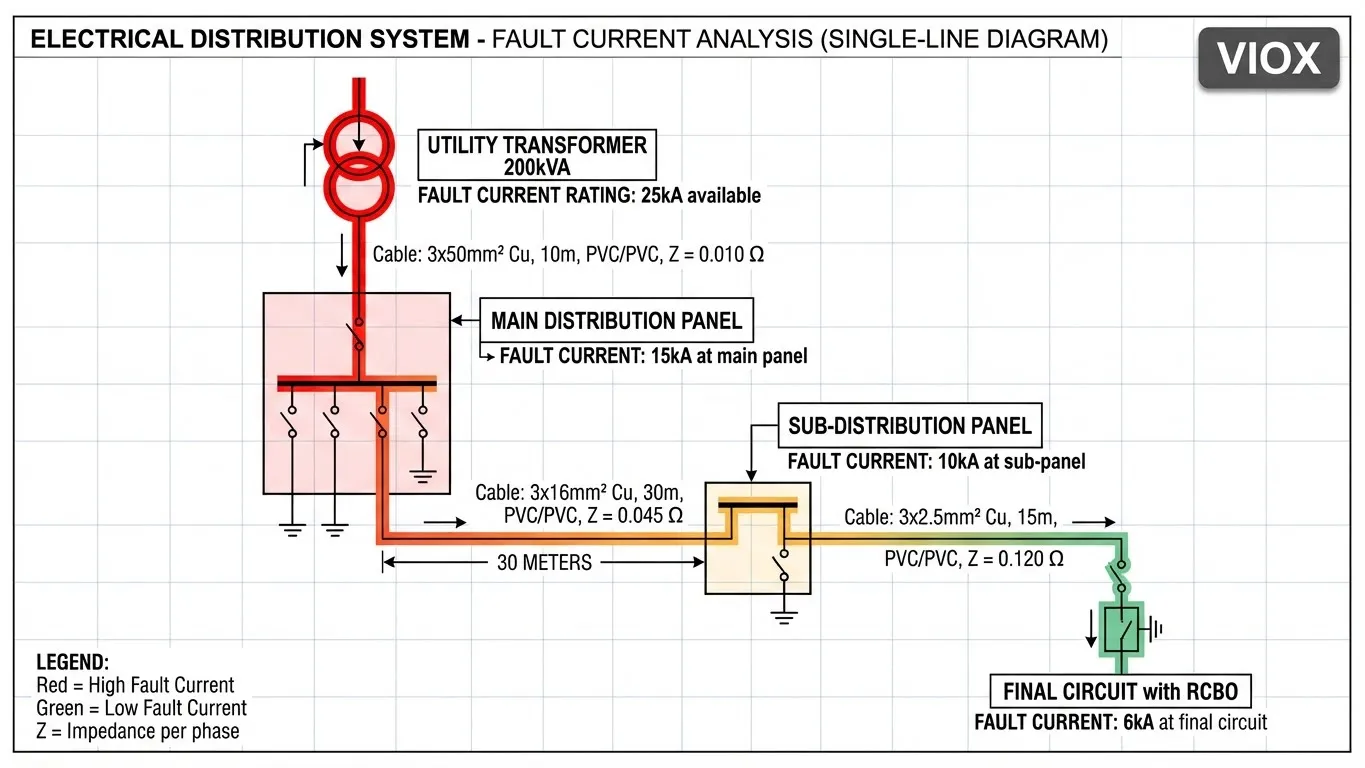

1. Maximális PSCC a pontos telepítési ponton

A PSCC az adott helyen lévő forrás és áramkör tulajdonsága, nem az RCBO-é. Változik a táplálási impedancia, a transzformátor és a hálózati adatok, a vezető impedanciája, valamint a rendszerkonfiguráció függvényében. Egy főelosztó és egy távoli leágazó elosztó ezért eltérő hibaáram-szintekkel rendelkezhet még ugyanazon épületen belül is.

Használjon projektnek megfelelő bizonyítékforrást, például:

• a közműszolgáltató által megadott maximális hibaáram-szintet;
• rövidzárlati vizsgálatot vagy dokumentált tervezési számítást;
• egy ellenőrzött, a vezetők és a forráskonfiguráció alapján korrigált upstream tervezési értéket; vagy
• megfelelő telepítésvizsgálóval és elfogadott projektmódszerrel végzett szakszerű mérés.

A Fluke telepítésvizsgáló dokumentációja a várható rövidzárlati áramot a mért hálózati feszültség és a mért hurokimpedancia hányadosaként határozza meg. Ez az összefüggés hasznos a változó megértéséhez, de nem tekinthető feszültség alatti, házilag elvégezhető vizsgálati útmutatónak. A mérési módszert, a műszer határértékeit, a rendszer állapotát, a mérési pontot és a helyi szabályokat szakértő személynek kell felügyelnie. Lásd a Fluke 1670 Series dokumentációt.

2. Rendszerfeszültség, frekvencia és áramtípus

A kA érték nem automatikusan érvényes minden feszültségszinten, illetve AC és DC esetén sem. Használja az adatlapnak azt a sorát, amely megfelel az adott áramkörnek. Ha az RCBO több szabvány szerinti névleges értékkel is rendelkezik, minden értéket a saját vizsgálati keretrendszerén belül kezeljen.

3. Vonatkozó termékszabvány és piaci elfogadottság

Az IEC 61009-1 egy RCBO termékszabvány; ez nem minden piacon érvényes telepítési előírás. Külön ellenőrizze az előírt nemzeti átvételt, tanúsítványokat, jóváhagyásokat és a projekt specifikációit. Önmagában egy IEC megfelelőségi nyilatkozat nem igazolja az elfogadottságot olyan joghatóság területén, amely más termékszabványt vagy tanúsítási rendszert ír elő.

4. Pontos tartalékvédelem, lépcsőzetes védelem vagy szerelvény-igazolás

Egy előtte lévő biztosíték vagy megszakító esetenként támogathat egy utána következő védelmi eszközt nagy hiba esetén, de az eredmény a bevizsgált vagy a gyártó által deklarált viselkedéstől függ. Csak olyan dokumentációt fogadjon el, amely azonosítja:

• az előtte lévő eszköz pontos típusát, családját és névleges adatait;
• az utána következő RCBO pontos katalógusszámát vagy az érintett termékcsaládot;
• az alkalmazható feszültség- és áramtípust;
• a maximális feltételes rövidzárlati áramot;
• a burkolatra, gyűjtősínre vagy szerelvényre vonatkozó feltételeket, amennyiben meg vannak határozva; valamint
• a pólusokra, tartozékokra, vezetőelrendezésre vagy telepítési módra vonatkozó bármilyen korlátozást.

“A ”van egy előtte lévő megszakító” kijelentés nem minősül a koordináció igazolásának.

RCBO megszakítóképesség-kiválasztási folyamat

Használja az alábbi sorrendet:

1. Határozza meg a maximális lehetséges PSCC értékét a pontos RCBO telepítési ponton, azon üzemi konfiguráció mellett, amely a legmagasabb releváns értéket eredményezi.
2. Azonosítsa a jelölt RCBO szabványát és alkalmazható feszültségét. Vesse el az eltérő szabványból, feszültségből vagy áramtípusból származó kA értéket.
3. Hasonlítsa össze az azonos paramétereket. Önálló eszköz esetén követelje meg, hogy az alkalmazható névleges rövidzárlati megszakítóképesség legalább akkora legyen, mint a maximális PSCC.
4. Ha az eszköz önmagában nem elegendő, ellenőrizze a pontos dokumentált kombinációt. Ne következtessen tartalék védelemre a márkakompatibilitás, a tápoldali áramerősség-besorolás vagy egy általános termékcsaládra vonatkozó nyilatkozat alapján.
5. Ellenőrizze az összeállítási és beszerzési nyilvántartást. Jegyezze fel a kiválasztott modellt, a névleges érték alapját, a PSCC-re vonatkozó bizonyítékot, az alkalmazott tápoldali kombinációt és a dokumentum revízióját.
6. Számítsa újra, ha a rendszer változik. Transzformátorcsere, tápellátás-bővítés, párhuzamos forrás, generátor-elrendezés, kábelcsere vagy elosztó áthelyezése megváltoztathatja a rendelkezésre álló hibaáramot.

Ez két védhető eredményt hoz:

• Egyedi eszköz szerinti útvonal: alkalmazható RCBO kapacitás ≥ maximális PSCC.
• Ellenőrzött kombinációs útvonal: a pontos upstream/downstream kombináció deklarált feltételes kapacitása ≥ a maximális PSCC a dokumentált körülmények között.

Minden egyéb megoldatlan tervezési bemenet, nem pedig kiválasztás.

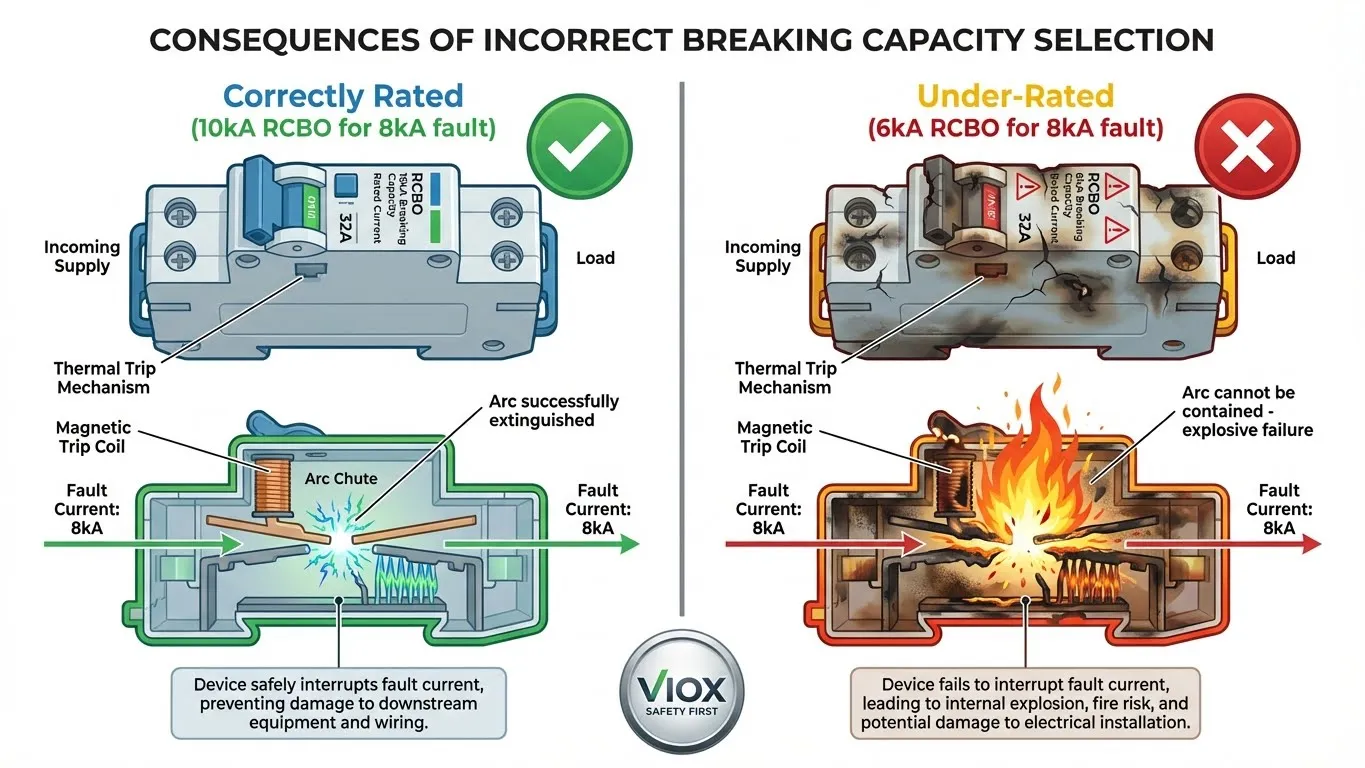

Kidolgozott példa: 7.2kA maximális PSCC

Tegyük fel, hogy egy dokumentált vizsgálat 7.2 kA maximális PSCC értéket ad meg 7.2 kA RMS az RCBO telepítési pontján. Az áramkör AC típusú, a jelölt adatlapok által lefedett feszültségen, és a projekt az alkalmazandó IEC 61009-1 keretrendszer szerinti RCBO-t igényel.

A jelölt: 6kA önálló RCBO

The standalone device is insufficient because 6 kA is below 7.2 kA. Calling the installation residential or moving the product into a larger enclosure does not change that comparison.

B jelölt: 10kA önálló RCBO

An exact model with an applicable 10 kA declaration can satisfy the short-circuit-capacity comparison because 10 kA is not less than 7.2 kA. The designer must still verify its other independent attributes—rated current, trip curve, residual-current type and sensitivity, poles, neutral arrangement, voltage, and market acceptance.

C jelű jelölt: 6kA RCBO hitelesített kombinációban

It may be acceptable only if the manufacturer provides documentation for the exact upstream device and downstream RCBO showing a conditional short-circuit capacity of at least 7.2 kA at the project voltage and under the actual assembly conditions.

Nem került hozzáadásra általános százalékos ráhagyás. Ha a projekt megköveteli a hálózatbővítés vagy a bizonytalanság figyelembevételét, azt a zárlati áram vizsgálatban vagy a projekt specifikációjában kell meghatározni, ahelyett, hogy univerzális szorzót találnánk ki az RCBO cikkben.

How to Verify a Claimed 16kA RCBO Solution

A “16 kA-es RCBO” kifejezés dokumentumellenőrzést igényel. Ez különböző dolgokra utalhat:

1. az adott RCBO termékszabvány szerinti névleges rövidzárlati megszakítóképessége;
2. egy második szabvány szerint vagy eltérő feszültségen megadott névleges érték;
3. egy meghatározott előtétkészülékkel védett RCBO névleges feltételes rövidzárlati árama; vagy
4. egy fogyasztásmérő-szekrény vagy elosztótábla összeállítási névleges értéke.

Például az Eaton egyik fogyasztásmérő-szekrény rendszerre vonatkozó dokumentációja 16 kA névleges feltételes rövidzárlati áramot ad meg az összeállításra, miközben külön feltünteti az RCBO termékszabványát. Ez hasznos kombinált bizonyíték a dokumentált rendszerre vonatkozóan; ugyanakkor nem igazolja, hogy a rendszerből kiszerelt RCBO önmagában 16 kA Icn értékkel rendelkezik. Lásd az Eaton Memera EAS fogyasztásmérő-szekrény útmutatóját.

Mielőtt elfogadna egy 16 kA-es megoldást, kérdezze meg:

• Melyik jelölést használják: Icn, Icu, Ics, Icc vagy más meghatározott névleges értéket?
• Melyik szabvány és kiadás határozza meg ezt?
• Milyen feszültségen, frekvencián és áramtípuson deklarálták?
• Ez csak az RCBO-ra vonatkozik, vagy csak egy megnevezett, előtte lévő védelmi eszközzel együtt?
• Szükséges-e meghatározott tokozás, gyűjtősín, fogyasztói egység vagy elosztótábla-rendszer?
• A dokumentum lefedi-e a pontos RCBO modellt és póluskiosztást?

Ha ezekre a kérdésekre nem kapható válasz a jelenlegi műszaki dokumentációból, akkor a 16 kA-es állítás még nem használható specifikáció.

Beszerzési specifikáció és ajánlatkérési ellenőrzőlista

Használja ezt a minimális kimenetet az ellenőrizhető ajánlatkéréshez:

Kötelező mező	Nyilvántartás
Áramkör és telepítési pont	Elosztó/áramkör hivatkozás és fizikai pont
Maximális PSCC	Érték, RMS alap, forrás, dátum és rendszerkonfiguráció
Rendszer	AC/DC, feszültség, frekvencia, fázisok és földelési környezet, ahol releváns
Termékkeretrendszer	Előírt RCBO szabvány, nemzeti bevezetés, jóváhagyás vagy tanúsítás
Rövidzárlati követelmény	Minimális alkalmazható önálló kapacitás vagy feltételes kombinált kapacitás
RCBO jellemzők	Pólusok, kapcsolt nulla követelmény, In, kioldási karakterisztika, IΔn és maradékáram típusa
Kombinációs igazolás	Pontos upstream és downstream katalógusszámok, dokumentum/táblázat hivatkozás, feszültség és feltételek
Összeszerelési igazolás	Szekrény- vagy elosztójelölés és az összeállítás névleges értéke, ha a megoldás ettől függ
Változáskezelés	Tervezési revízió és az újraszámítás kiváltó oka

Ez az ellenőrzőlista szándékosan különválasztja a megszakítóképességre vonatkozó döntést az RCBO kiválasztásának többi részétől. A többi jellemzőhöz használja a(z) Hogyan válasszuk ki a megfelelő RCBO-t. -t. Általános tájékozódáshoz kezdje a(z) Mi az az RCBO?.

Gyakori hibák az RCBO megszakítóképességének kiválasztásakor

• Kiválasztás épülettípus alapján. A kereskedelmi létesítményekben alacsony, a lakóépületekben pedig magas lehet a PSCC; a döntést a telepítési ponton mért érték határozza meg.
• A 32 A érték hibakapacitásként való értelmezése. A névleges áramerősség és a kA kapacitás különböző kérdésekre ad választ.
• A B, C vagy D karakterisztika kA névleges értékként való kezelése. A kioldási karakterisztika nem helyettesíti a rövidzárlati kapacitásra vonatkozó nyilatkozatot.
• A transzformátortól való távolság szabályként való használata. A távolság befolyásolja az impedanciát, de a vezető anyaga, mérete, nyomvonala, a transzformátor adatai és a hálózati konfiguráció is szükséges.
• Egy Icu vagy Ics érték bemásolása egy Icn specifikációba. Tartsa a névleges értékeket az azokat meghatározó szabványon és feszültségen belül.
• Annak feltételezése, hogy a magasabb kA érték jobb maradékáram-védelmet vagy hosszabb élettartamot jelent. Ezek az állítások külön bizonyítást igényelnek; a kA érték kiválasztása a rövidzárlati igénybevétel alapján történik.
• Tartalék védelem állítása a táblázat nélkül. Egy valószínűsíthető előtévi eszköz nem ugyanaz, mint egy igazolt kombináció.
• Egy szerelvény 16 kA-es feltételes névleges értékének összekeverése az egyes RCBO-k önálló megszakítóképességével. Jegyezze fel a szerelvény és az előtévi eszköz feltételeit.

Gyakran Ismételt Kérdések

Mindig jobb egy 10kA-es RCBO, mint egy 6kA-es RCBO?

Magasabb a deklarált rövidzárlati megszakítóképessége, ha az összehasonlított névleges értékek ugyanazt az alkalmazandó szabványt és feszültséget használják. Ez azonban nem teszi automatikusan jobbá a névleges áramát, kioldási karakterisztikáját, maradékáram-típusát, érzékenységét, illeszkedését vagy jóváhagyását az adott áramkör számára.

Használhatok 6kA-es RCBO-t, ha a PSCC pontosan 6kA?

Az alapvető összehasonlítás akkor teljesül, ha az alkalmazandó 6 kA-es nyilatkozat nem kisebb, mint az ellenőrzött maximális PSCC. A projektnek továbbra is figyelembe kell vennie a mérési vagy számítási bizonytalanságot, a helyi szabályokat, a pontos eszközadatokat és az összeszerelési feltételeket. Ne hozzon létre univerzális, termékszintű ráhagyást ezen mérnöki bemenetek helyettesítésére.

Egy előtte lévő biztosíték minden 6kA-es RCBO-t alkalmassá tesz 16kA-re?

Nem. Csak a gyártó által dokumentált kombinációt használja, amely lefedi a pontos biztosítékot vagy megszakítót, az RCBO-t, a feszültséget és a telepítési feltételeket. A tartalék védelem kombinációspecifikus.

Kiszámíthatom a PSCC-t feszültségből és impedanciából?

Az egyszerűsített összefüggés szerint az áramerősség egyenlő a feszültség osztva az impedanciával, és a telepítésvizsgáló műszerek a mért feszültségből és hurokimpedanciából levezethetik a PSC-t. Az érvényes projekt eredmény továbbra is a helyes hibaúttól, módszertől, műszertől, rendszerállapottól és a hozzáértő értelmezéstől függ.

Az 5kA-es és 6kA-es RCBO-k azonos osztályba tartoznak?

Nem. Ezek eltérő deklarált értékek, és a pontos modelladatok a mérvadók. Ne csoportosítsa őket egy “5/6 kA-es osztályba”, amikor a PSCC-vel hasonlítja össze őket.

Elsődleges műszaki források

• IEC 61009-1:2024 — RCBO-k beépített túláramvédelemmel
