Les contacteurs basse tension sont les chevaux de trait de la commande de moteur. Leur capacité à commuter des charges rapidement et de manière fiable — avec des durées de vie électrique dépassant un million d'opérations — les rend indispensables dans l'automatisation industrielle, les systèmes HVAC et la distribution d'énergie. Mais chaque événement de commutation a un coût caché : le pic de tension transitoire généré lorsque la contacteur bobine est hors tension.
Pourquoi les bobines de contacteur génèrent-elles des pics de tension ?

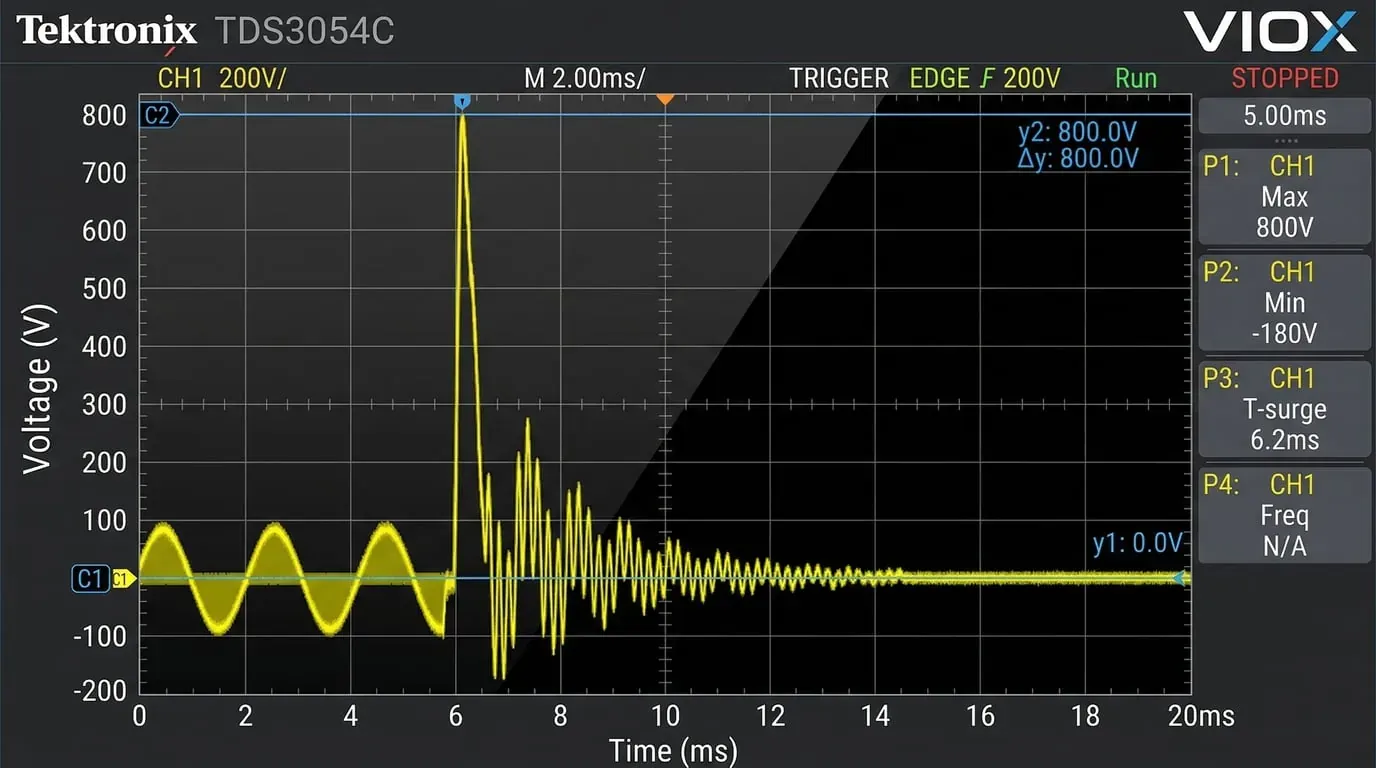

La bobine est le moteur électromagnétique de chaque contacteur. Lorsqu'elle est alimentée, elle consomme un courant d'appel élevé pour attirer l'armature. Lorsqu'elle est hors tension, elle produit une surtension transitoire potentiellement destructrice — et comprendre pourquoi est la clé pour choisir la bonne stratégie de suppression.
La cause profonde est l'auto-inductance. Au moment de la mise hors tension, le courant de la bobine chute rapidement vers zéro. Selon la loi de Lenz, le champ magnétique qui s'effondre induit une contre-FEM (force contre-électromotrice) aux bornes de la bobine dans le but de maintenir le flux de courant. Étant donné que le taux de variation du courant (di/dt) est extrêmement élevé lors d'une déconnexion rapide, le pic de tension résultant peut atteindre des centaines, voire des milliers de volts.
Ces pics transitoires présentent deux risques distincts. Premièrement, ils causent des dommages aux composants — érosion accélérée de les contacts de relais, dégradation des dispositifs de commutation à semi-conducteurs (transistors, SSR) et rupture prématurée de l'isolation de la bobine. Deuxièmement, ils génèrent des interférences électromagnétiques (EMI) qui se couplent au câblage de signalisation à proximité et perturbent l'électronique de commande sensible telle que les automates programmables, les microcontrôleurs et les bus de communication.

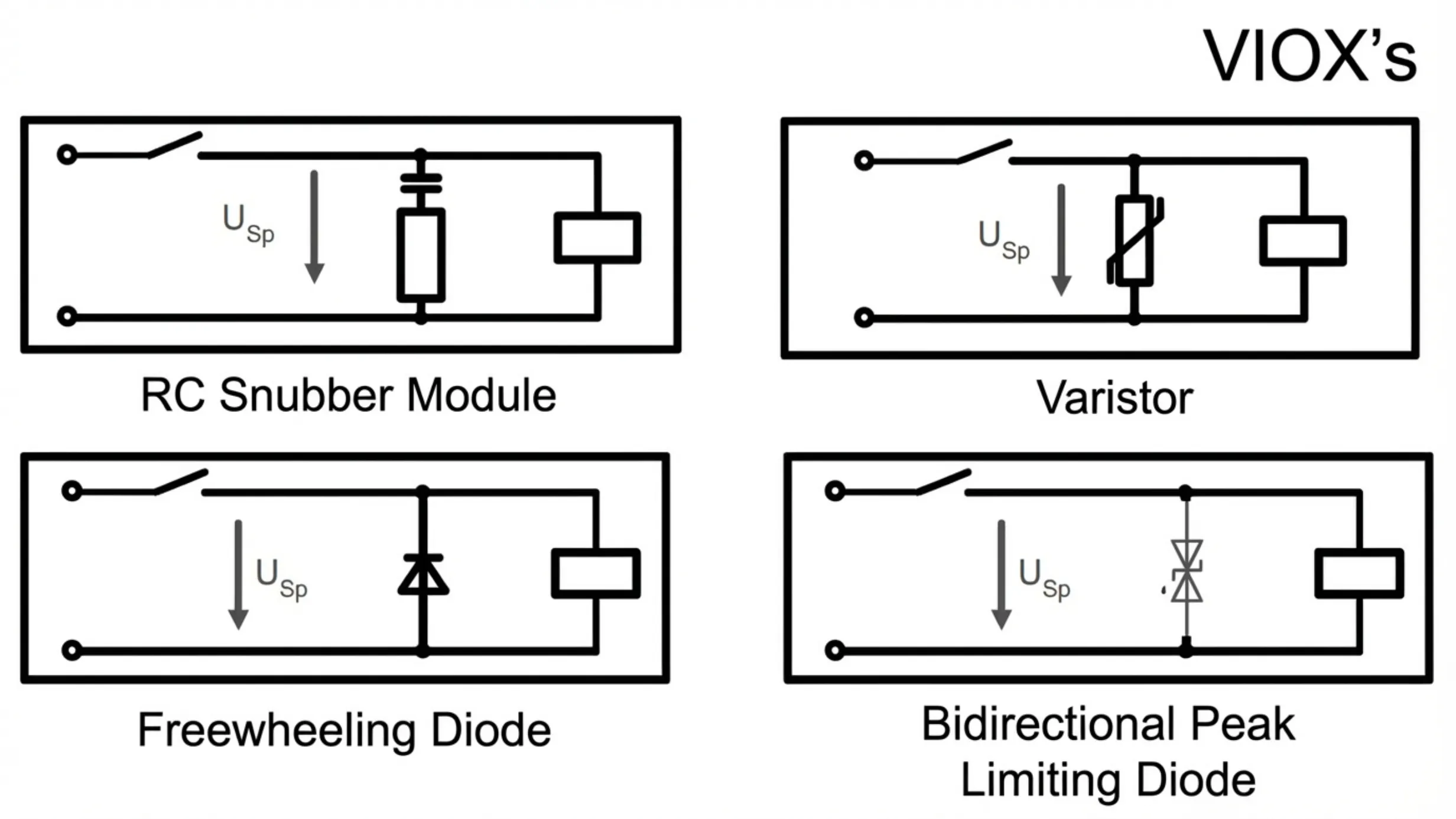

Pour atténuer ces effets, quatre types de suppresseurs de surtension sont couramment appliqués à travers la bobine du contacteur. Chacun offre un compromis différent entre l'efficacité de la suppression, le type de bobine applicable et l'impact sur le temps de relâchement du contacteur.
1. Circuit Snubber RC
Les Snubber RC — une résistance et un condensateur en série, connectés en parallèle avec la bobine — est l'une des méthodes de suppression les plus largement utilisées.
Principe de fonctionnement. Lorsque la bobine est hors tension, la force contre-électromotrice induite entraîne le courant à travers le réseau snubber. Le condensateur absorbe l'énergie transitoire et la convertit en énergie de champ électrique stockée, ce qui permet de limiter efficacement le pic de tension à un niveau gérable. L'énergie stockée est ensuite dissipée sous forme de chaleur à travers la résistance parallèle. Tout aussi important, la résistance fournit un amortissement qui empêche le condensateur et l'inductance de la bobine de former une oscillation LC sous-amortie, ce qui générerait autrement une nouvelle série d'oscillations de tension.
Caractéristiques principales :
- Types de bobines applicables : AC et DC
- Niveau de limitation de tension : ≤ 3 × Uc (tension nominale de la bobine)
- Impact sur le temps de relâchement : Modéré — généralement 1,2× à 2× le temps de relâchement normal
- Limitation : Non recommandé dans les circuits à forte teneur harmonique, car les harmoniques peuvent provoquer un échauffement excessif du condensateur
Le snubber RC est une solution économique et polyvalente. Son principal inconvénient est que le rapport de limitation (3× Uc) est le plus élevé des quatre options, ce qui signifie qu'une certaine énergie de pic résiduelle atteint toujours le circuit de commande.
2. Varistance (MOV)
Un Varistance à oxyde métallique (MOV) supprime les transitoires de la bobine grâce à sa caractéristique tension-courant hautement non linéaire. Elle agit comme un dispositif de limitation dépendant de la tension plutôt que comme un amortisseur d'oscillation absorbant l'énergie.
Principe de fonctionnement. Sous une tension de bobine normale, la varistance présente une impédance très élevée — effectivement un circuit ouvert — et consomme un courant de fuite négligeable. Lorsque la bobine est hors tension et que la tension transitoire dépasse la tension de limitation de la varistance (généralement 1,6× à 2× la tension nominale de la bobine), les joints de grains d'oxyde de zinc entrent en conduction par avalanche. L'impédance de la varistance chute de plusieurs ordres de grandeur, shuntant le courant de surtension et limitant la tension aux bornes à un niveau sûr. Une fois le transitoire atténué, la varistance revient à son état de haute impédance.
Caractéristiques principales :
- Types de bobines applicables : AC et DC
- Niveau de limitation de tension : ≤ 2 × Uc
- Impact sur le temps de relâchement : Mineur — généralement 1,1× à 1,5× le temps de relâchement normal
- Considération : Les varistances se dégradent avec le temps avec des événements d'absorption de surtension répétés ; dans les applications à cycle élevé, une inspection ou un remplacement périodique peut être nécessaire
La varistance offre une meilleure limitation (2× Uc contre 3× Uc) et un impact moindre sur le temps de relâchement que le snubber RC, ce qui en fait un excellent choix pour la protection des contacteurs à usage général dans les circuits AC et DC.
3. Diode de roue libre (Diode Flyback)
Les Diode de roue libre — également appelée diode flyback ou diode de suppression — offre la suppression de pic de tension la plus efficace de toutes les méthodes passives. Elle fonctionne en donnant à l'énergie magnétique stockée de la bobine un chemin de courant à faible impédance, éliminant ainsi le transitoire haute tension à sa source.
Principe de fonctionnement. La diode est connectée en polarisation inverse aux bornes de la bobine DC. En fonctionnement normal, elle est polarisée en inverse et ne transporte aucun courant. Au moment de la mise hors tension, le champ magnétique qui s'effondre inverse la polarité aux bornes de la bobine, polarisant la diode en direct. Le courant de la bobine continue de circuler à travers la diode en boucle fermée, diminuant progressivement à mesure que l'énergie est dissipée dans la propre résistance DC de la bobine. Étant donné que le chemin du courant ne s'ouvre jamais brusquement, aucun événement di/dt élevé ne se produit et, par conséquent, aucun pic de tension significatif n'est généré.
Caractéristiques principales :
- Types de bobines applicables : DC uniquement (la conduction unidirectionnelle d'une diode la rend incompatible avec les bobines AC)
- Niveau de limitation de tension : ≈ 0 V — la force contre-électromotrice est essentiellement éliminée
- Impact sur le temps de relâchement : Sévère — généralement 6× à 10× le temps de relâchement normal
- Limitation critique : Le temps de relâchement prolongé signifie que les contacts principaux du contacteur restent fermés beaucoup plus longtemps après la suppression du signal de commande ; ceci est inacceptable dans les applications nécessitant une mise hors tension rapide (par exemple, les circuits d'arrêt d'urgence, les contacteurs inverseurs)

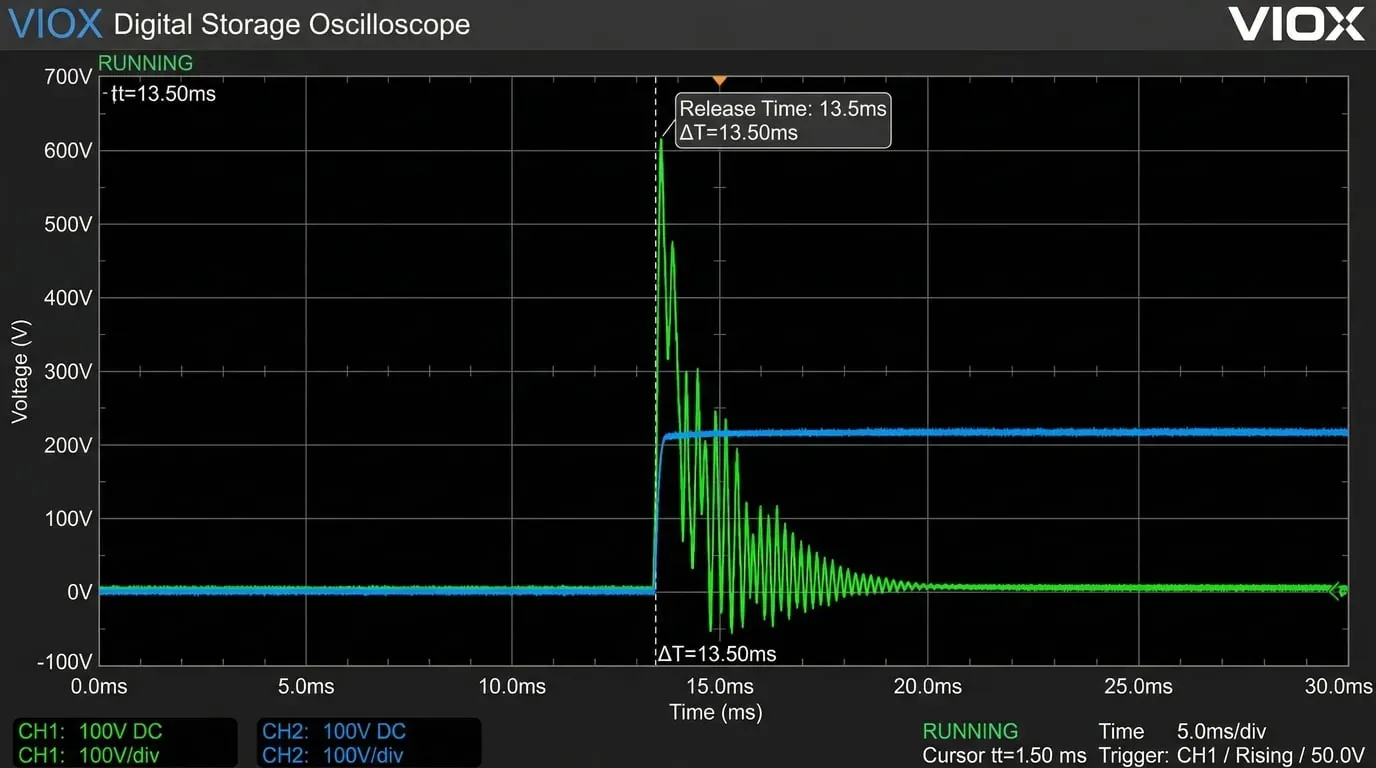

Les captures d'oscilloscope ci-dessous illustrent clairement le compromis. La figure 10 montre un contacteur DC sans diode de roue libre : la trace verte (tension de la bobine) présente un grand pic transitoire et le temps de relâchement est de 13,5 ms. La figure 11 montre le même contacteur avec une diode de roue libre installée : la force contre-électromotrice est limitée à 0 V, mais le temps de relâchement passe à 97,2 ms — environ 7× plus long.
La diode de roue libre est le meilleur choix lorsque la suppression maximale des pics est la priorité et que le temps de relâchement prolongé est acceptable — par exemple, dans les circuits de commande DC non critiques pour la sécurité où la sensibilité aux interférences électromagnétiques est élevée.
4. Diode TVS bidirectionnelle
Un Diode de suppression de tension transitoire (TVS) bidirectionnelle combine une limitation de tension précise avec un impact minimal sur le temps de relâchement, ce qui en fait sans doute la solution de suppression la plus équilibrée disponible.
Principe de fonctionnement. La diode TVS bidirectionnelle est connectée aux bornes de la bobine. Sous une tension de fonctionnement normale, elle présente une impédance élevée et n'affecte pas le fonctionnement du circuit. Lorsque la bobine est hors tension et que la tension transitoire — dans l'une ou l'autre polarité — dépasse la tension de claquage de la TVS, le dispositif entre en claquage par avalanche en quelques nanosecondes. Elle passe d'une impédance élevée à une impédance faible, absorbant l'énergie de surtension et limitant la tension aux bornes à un niveau prévisible et sûr déterminé par ses caractéristiques de jonction PN. Une fois le transitoire passé, la TVS revient à son état de blocage.
Caractéristiques principales :
- Types de bobines applicables : AC et DC
- Niveau de limitation de tension : ≤ 2 × Uc
- Impact sur le temps de relâchement : Négligeable — la synchronisation du relâchement est essentiellement inchangée
- Avantage: Le temps de réponse rapide (sub-nanoseconde) et la tension de limitation précise rendent les diodes TVS particulièrement efficaces pour protéger l'électronique en aval sensible
Considération critique de dimensionnement : Contrairement aux varistances et aux snubber RC, les diodes TVS ont une capacité de courant de surtension relativement limitée (I_{TSM}) et des valeurs nominales de puissance d'impulsion de crête (P_{PP}). L'énergie stockée dans une bobine de contacteur au moment de la mise hors tension est E = \frac{1}{2}LI^2, et pour les grands contacteurs (généralement >100 A) avec une inductance de bobine élevée, cette énergie peut facilement dépasser la valeur nominale d'absorption d'impulsion unique d'un dispositif TVS standard — entraînant une défaillance catastrophique de la jonction. Avant de spécifier une diode TVS, calculez toujours l'énergie stockée de la bobine et vérifiez que la valeur nominale P_{PP} du dispositif sélectionné offre une marge adéquate. Une règle empirique courante consiste à sélectionner une TVS avec une valeur nominale de puissance d'impulsion de crête d'au moins 2× à 3× l'énergie calculée de la bobine. Il s'agit de l'un des modes de défaillance sur le terrain les plus fréquemment rencontrés : la TVS semble fonctionner pendant la mise en service, mais tombe en panne silencieusement après des cycles de commutation à haute énergie répétés, laissant le circuit non protégé.
La diode TVS bidirectionnelle est le choix préféré lorsque la limitation efficace et le temps de relâchement non compromis sont requis — une exigence courante dans les systèmes automatisés modernes avec des contraintes de sécurité et de synchronisation strictes.
Guide de comparaison et de sélection
Le tableau ci-dessous résume les quatre types de suppresseurs selon les principaux critères de sélection.
| Paramètre | Snubber RC | Varistance (MOV) | Diode de roue libre | Diode TVS bidirectionnelle |
|---|---|---|---|---|
| Mécanisme de suppression | Absorption d'énergie capacitive + dissipation résistive | Conduction non linéaire aux joints de grains de ZnO | Recirculation du courant continu à faible impédance | Limitation par claquage en avalanche de jonction PN |
| Compatible avec les bobines AC | ✅ Oui | ✅ Oui | ❌ Non | ✅ Oui |
| Compatible avec les bobines DC | ✅ Oui | ✅ Oui | ✅ Oui | ✅ Oui |
| Niveau de limitation de tension | ≤ 3 × Uc | ≤ 2 × Uc | ≈ 0 V | ≤ 2 × Uc |
| Impact sur le temps de relâchement | 1.2× – 2× | 1.1× – 1.5× | 6× – 10× | ≈ 1× (négligeable) |
| Vitesse de réponse | Modéré | Rapide | N/A (chemin continu) | Très rapide (< 1 ns) |
| Application typique | Usage général, sensible au coût | Usage général AC/DC | Circuits DC tolérant un relâchement lent | Systèmes haute performance, critiques en termes de timing |
Recommandations pratiques de sélection
Pour les contacteurs à bobine AC, le choix se réduit à trois options car la diode de roue libre n'est pas applicable. Si le temps de relâchement est critique — comme dans les interverrouillages de sécurité ou les machines à cycle rapide — la diode TVS bidirectionnelle est le candidat le plus solide. Si le coût est la principale préoccupation et qu'une limitation modérée est acceptable, le Snubber RC est un choix éprouvé et économique. Le varistor se situe entre les deux, offrant une meilleure limitation que le snubber RC avec une pénalité minimale sur le temps de relâchement.
Pour les contacteurs à bobine DC, les quatre options sont disponibles. Le Diode de roue libre offre une suppression inégalée (contre-CEM de 0 V) mais ne doit être utilisé que lorsque l'augmentation de 6× à 10× du temps de relâchement est acceptable. Dans les applications DC sensibles au timing — en particulier celles alimentant les entrées PLC ou communiquant avec les systèmes de bus de terrain — le diode TVS bidirectionnelle offre le meilleur équilibre global entre performance de suppression et réponse dynamique.
En pratique, de nombreux ingénieurs combinent des suppresseurs pour une défense en profondeur. Une configuration courante associe une diode de roue libre avec une diode Zener en série (ou une diode TVS) pour limiter la contre-CEM tout en limitant l'augmentation du temps de relâchement — mais c'est un sujet pour une discussion plus approfondie sur les réseaux de suppression avancés.
Pour des conseils complets sur la sélection et la maintenance des contacteurs, consultez nos guides sur la maintenance des contacteurs industriels et Le choix est clair : investissez 50 € et 30 minutes dans un relais temporisé maintenant, ou payez plus de 3 000 € pour le remplacement d'un contacteur en cas d'urgence plus tard. L'ingénierie ne consiste pas à choisir entre de bonnes et de mauvaises solutions, mais à choisir la solution qui offre le meilleur retour sur investissement tout en maintenant la sécurité et la fiabilité. L'intégration du relais temporisé coche toutes les cases..
Foire aux questions (FAQ)
Pourquoi ma bobine de contacteur génère-t-elle des pics de tension lorsqu'elle se coupe ?
Chaque bobine de contacteur est un inducteur. Lorsque le circuit de commande interrompt le courant de la bobine, le champ magnétique qui s'effondre génère une contre-CEM (force contre-électromotrice) conformément à la loi de Lenz. Étant donné que le courant tombe à zéro très rapidement, le $di/dt$ résultant est extrêmement élevé, produisant des pics de tension transitoires qui peuvent atteindre des centaines ou des milliers de volts — dépassant de loin la tension nominale de la bobine.
Quelle est la différence entre un snubber RC et un varistor pour la protection des contacteurs ?
Un amortisseur RC absorbe l'énergie transitoire dans un condensateur et la dissipe à travers une résistance, limitant la pointe à environ 3 fois la tension nominale de la bobine. Une varistance (MOV) utilise sa résistance non linéaire pour limiter la tension de manière plus stricte — généralement à environ 2 fois la tension nominale de la bobine — avec moins d'impact sur le temps de relâchement. Les varistances offrent de meilleures performances de suppression, tandis que les amortisseurs RC sont plus simples et moins coûteux.
Pourquoi une diode de roue libre augmente-t-elle le temps de relâchement du contacteur ?
Une diode de roue libre (flyback) fournit un chemin de quasi-zéro impédance pour que le courant de la bobine circule après la mise hors tension. Cela élimine complètement le pic de tension, mais le courant de la bobine diminue très lentement à travers la diode et la résistance DC de la bobine au lieu de chuter brusquement. En conséquence, la force magnétique maintenant l'armature persiste beaucoup plus longtemps et le temps de relâchement du contacteur augmente de 6× à 10× — une préoccupation critique dans les applications qui nécessitent une mise hors tension rapide telles que les circuits d'arrêt d'urgence.
Puis-je utiliser le même parafoudre pour les contacteurs AC et DC ?
Cela dépend du type de suppresseur. Les écrêteurs RC, les varistances (MOV) et les diodes TVS bidirectionnelles sont compatibles avec les bobines AC et DC. Cependant, les diodes de roue libre ne peuvent être utilisées qu'avec des bobines DC car elles reposent sur une conduction unidirectionnelle - en connecter une à travers une bobine AC court-circuiterait chaque demi-cycle négatif, endommageant la diode et le circuit.
Comment choisir entre une diode TVS et une varistance pour la suppression des surtensions de contacteur ?
Les deux limitent la contre-CEM de la bobine à environ 2× Uc, mais ils diffèrent de deux manières importantes. Une diode TVS bidirectionnelle offre une réponse plus rapide (sub-nanoseconde) et un impact négligeable sur le temps de relâchement, ce qui la rend idéale pour les applications critiques en termes de timing et sensibles aux interférences électromagnétiques. Un varistor est plus tolérant aux surtensions à haute énergie provenant de grandes bobines et coûte moins cher, mais il se dégrade avec le temps avec des opérations répétées. Pour les contacteurs à cycle élevé et à grand châssis, vérifiez que la puissance d'impulsion de crête de la diode TVS ($P_{PP}$) dépasse l'énergie stockée de la bobine — sinon, un varistor peut être le choix le plus sûr.
