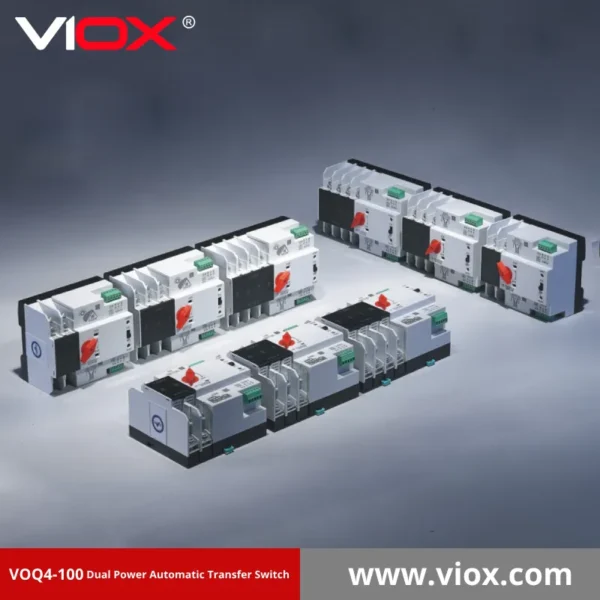

Commutateur de transfert automatique à double alimentation VOQ4-100E

Aperçu du produit

Le commutateur de transfert automatique double alimentation VOQ4-100E de VIOX Electric est une solution miniature sophistiquée de commutation d'alimentation domestique conçue pour garantir une alimentation électrique ininterrompue dans les applications résidentielles et commerciales. Ce commutateur de transfert automatique assure une transition fluide entre l'alimentation normale et l'alimentation de secours, garantissant ainsi un flux électrique continu en cas de panne de la source d'alimentation principale.

Principales caractéristiques et avantages

Technologie avancée de double alimentation

• Détection automatique de l'alimentation : surveille en permanence l'état de la source d'alimentation principale
• Vitesse de commutation rapide : un temps de transfert inférieur à 50 ms garantit une interruption de courant minimale
• Contrôle intelligent : contrôleur intégré avec mécanisme de commutation TSE
• Modes de fonctionnement doubles : peut être utilisé électriquement ou manuellement pour une flexibilité maximale

Des performances fiables

• Capacité de courant élevée : disponible dans des calibres de 16 A à 100 A
• Construction robuste : classification de classe PC avec conception de structure solide
• Longue durée de vie : conçu pour une durabilité et des performances constantes
• Faible taux de défaillance : la technologie de commutation avancée minimise les défaillances opérationnelles

Applications polyvalentes

• Systèmes d'alimentation de secours (compatibles 50 Hz/60 Hz)
• Solutions d'alimentation de secours résidentielles
• Gestion de l'énergie des bâtiments commerciaux
• Systèmes de commutation automatique des générateurs
• Applications de protection des charges critiques

Spécifications techniques

Informations dimensionnelles

Le commutateur de transfert automatique double alimentation VOQ4-100E présente des dimensions compactes adaptées à divers environnements d'installation. Son montage sur rail DIN standard facilite son intégration dans les tableaux électriques existants.

Configurations de câblage

• Connexion 100/2P : configuration bipolaire standard pour applications monophasées
• Connexion 100/3P : configuration tripolaire pour systèmes triphasés
• Connexion 100/4P : Configuration à quatre pôles pour une isolation complète
• Méthodes de connexion spéciales : câblage personnalisable pour des applications spécifiques

Exigences en matière de connexion

• Ligne entrante commune : connexion à la source d'alimentation principale
• Ligne de commande de secours : connexion à une source d'alimentation secondaire
• Sortie de charge : connexions de circuit protégées
• Circuits de contrôle : connexions de relais auxiliaires pour la surveillance à distance

Conditions de fonctionnement

Exigences environnementales

• Température ambiante : Maximum 40°C, minimum -5°C, moyenne sur 24 heures ne dépassant pas 35°C
• Altitude : Le site d'installation ne doit pas dépasser 2000 m au-dessus du niveau de la mer
• Conditions atmosphériques :
• À une température maximale de 40°C : humidité relative ≤50%
• À -5°C de température minimale : l'humidité relative peut atteindre 90%
• Mesures spéciales requises pour le contrôle de la condensation

Respect des normes

• Degré de pollution : Conforme aux spécifications GB/T14048.11
• Catégorie d'installation : Conforme aux exigences de catégorie spécifiées dans la norme GB/T14048.11
• Normes de sécurité : Conçu et testé selon les normes internationales de sécurité électrique

Applications et cas d'utilisation

Applications résidentielles

• Systèmes de secours à domicile : commutation automatique entre l'alimentation secteur et le générateur
• Intégration de l'énergie solaire : transition transparente entre l'énergie solaire et l'énergie du réseau
• Amélioration du système UPS : gestion étendue de l'alimentation de secours

Applications commerciales

• Immeubles de bureaux : protection des charges critiques pour les systèmes essentiels
• Établissements de vente au détail : Continuité des opérations pendant les pannes de courant
• Installations médicales : alimentation de secours du système de sécurité des personnes (lorsqu'elle est correctement configurée)

Applications industrielles

• Équipements de fabrication : Protection des machines sensibles
• Centres de données : redondance électrique pour les infrastructures informatiques critiques
• Télécommunications : Alimentation de secours pour les systèmes de communication

Liste de contrôle de pré-installation

• Vérifiez que les exigences d'alimentation correspondent aux spécifications du commutateur
• Assurez-vous qu'une protection de circuit appropriée est en place
• Confirmer que les conditions environnementales répondent aux exigences d'exploitation
• Vérifier la compatibilité avec les systèmes électriques existants

Étapes de l'installation

• Isolation électrique : débranchez toutes les sources d'alimentation avant l'installation
• Montage : Fixez le VOQ4-100E sur un rail DIN ou un panneau de montage
• Connexions principales : connectez les lignes d’alimentation principales
• Connexions secondaires : source d'alimentation de secours filaire
• Connexions de charge : connectez les circuits protégés
• Câblage de contrôle : installer des circuits auxiliaires et de contrôle
• Tests : effectuer des tests de fonctionnalités complets

Entretien et inspection

Programme d'entretien régulier

• Hebdomadaire : Inspection visuelle des connexions et des indicateurs
• Mensuel : Tests fonctionnels du fonctionnement du transfert automatique
• Trimestriel : Inspection détaillée de toutes les connexions électriques
• Annuellement : Évaluation et étalonnage complets des performances

Points d'inspection

• Évaluation de l'état des contacts et de l'usure
• Vérification de l'étanchéité des connexions
• Fonctionnalité du circuit de contrôle
• Évaluation des conditions environnementales
• Mesure des paramètres de performance

Pourquoi choisir VIOX Electric VOQ4-100E ?

Ingénierie supérieure

Le commutateur de transfert automatique double alimentation VOQ4-100E de VIOX Electric représente le summum de la technologie de commutation de puissance, alliant ingénierie avancée et fiabilité. Notre engagement qualité garantit que chaque unité répond à des normes de performance strictes.

Soutien complet

• Documentation technique : Manuels d'installation et d'utilisation complets
• Support client : Assistance technique et dépannage par des experts
• Couverture de la garantie : Protection de garantie complète
• Ressources de formation : Formation à l'installation et à la maintenance disponible

Leadership de l'industrie

Forte de nombreuses années d'expérience dans les solutions de commutation électrique, VIOX Electric continue d'innover et d'améliorer la technologie des commutateurs de transfert automatiques à double alimentation. Notre série VOQ4-100E représente la dernière avancée en matière de gestion fiable de l'énergie.

Informations sur les commandes

Désignation du modèle : VOQ4-100E

Format : VOQ4 – [Courant nominal] – [Configuration des pôles]

Exemple : VOQ4-63-4P (63 A, configuration à 4 pôles)

Configurations disponibles

• Courants nominaux : 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A
• Options de pôles : 2P, 3P, 4P
• Configurations spéciales : disponibles sur demande

Contacter VIOX Electric

Prêt à améliorer votre système de gestion de l'énergie avec le commutateur de transfert automatique double alimentation VOQ4-100E ? Contactez VIOX Electric dès aujourd'hui pour :

• Spécifications et prix des produits
• Options de configuration personnalisées
• Assistance technique et consultation
• Guide d'installation et formation

Découvrez la fiabilité et les performances du commutateur de transfert automatique à double alimentation VOQ4-100E de VIOX Electric – votre solution pour une gestion de l'alimentation ininterrompue.
