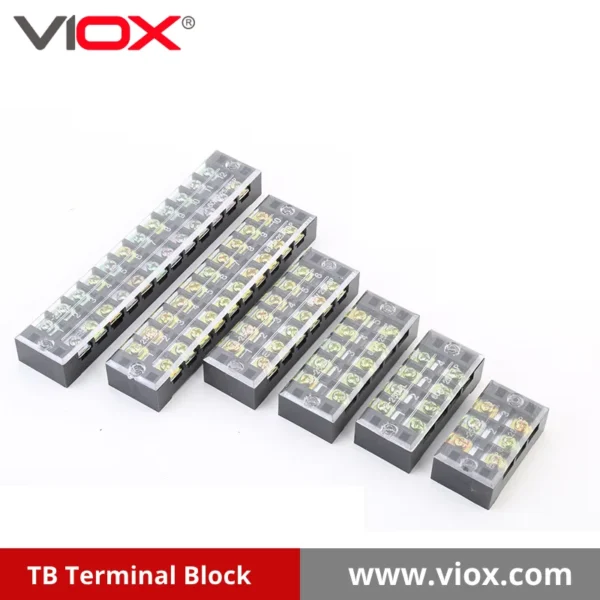

Bloc terminal VIOX TB

Le bornier VIOX TB assure des connexions électriques sûres pour les applications industrielles. Conçu pour 600V et 15A à 100A, il supporte des conducteurs de 0,5-6mm². Sa conception durable et compacte est parfaite pour les systèmes de distribution d'énergie et de contrôle. Faites confiance à VIOX pour des solutions de bornes fiables sur viox.com.

Envoyez-nous vos demandes, nous vous ferons un devis dans les 12 heures.

Introduction

La série de borniers VIOX TB représente le summum de la technologie de connexion électrique, conçue spécifiquement pour les applications industrielles nécessitant une distribution d'énergie fiable et une terminaison sûre des fils. Fabriquée par VIOX Electric, un leader dans le domaine des composants électriques à basse tension, la série TB comporte des bornes à sertir innovantes qui assurent une conductivité et une stabilité de connexion maximales, même dans des environnements exigeants.

Ces blocs de jonction haut de gamme adoptent une structure fermée et intégrée avec une connexion à vis de type plaque, offrant des performances électriques supérieures tout en conservant une facilité d'installation. Avec une gamme complète de modèles répondant à différents courants nominaux et tailles de conducteurs, la série de blocs de jonction VIOX TB offre aux ingénieurs électriciens et aux entrepreneurs des solutions polyvalentes pour toutes les exigences de connexion.

Principales caractéristiques et avantages

Capacité de tension et de courant élevée: Tension nominale de 600V avec des courants nominaux allant de 15A à 100A pour répondre aux besoins de diverses applications.
Logement polyvalent des conducteurs: Supporte des sections de conducteurs de 10mm² à 100mm².
Construction durable: La structure fermée et intégrée garantit la stabilité à long terme et la résistance aux facteurs environnementaux.
Sécurité renforcée: Les capuchons de protection contre la poussière et les marquages en PVC transparent améliorent la sécurité et facilitent l'identification.
Options d'installation flexibles: Peut être perforé dans la plaque de base pour un montage direct sur des panneaux ou des rails DIN
Compatibilité universelle: Conçu pour être utilisé avec des terminaux de type OT et UT pour une flexibilité d'application maximale
Maintenance simplifiée: Les points de connexion accessibles facilitent l'inspection et le remplacement des fils.
Conception efficace de l'espace: L'empreinte compacte maximise l'utilisation de l'espace du panneau sans compromettre la capacité du terminal.

Spécifications techniques

La série de borniers VIOX TB est conçue pour offrir des performances constantes dans des environnements électriques exigeants. Chaque bornier est soumis à des tests rigoureux pour garantir la conformité aux normes de sécurité internationales et aux exigences de fiabilité. La construction robuste du produit offre une excellente résistance aux vibrations, aux fluctuations de température et aux environnements corrosifs que l'on trouve couramment dans les milieux industriels.

Applications

Les blocs de jonction de la série TB sont idéaux pour une large gamme d'applications, y compris :

Panneaux de contrôle et machines industrielles
Systèmes de distribution d'énergie
Centres de contrôle des moteurs
Équipement de CVC
Systèmes d'énergie renouvelable
Automatisation des bâtiments
Systèmes de transport
Infrastructure de télécommunications
Équipement de fabrication

Installation et montage

Les borniers VIOX TB offrent des options d'installation pratiques avec des trous de montage qui conviennent aux fixations standard. La plaque de base peut être perforée pour une installation directe sur des panneaux, des armoires ou d'autres surfaces de montage. La conception simple mais sûre garantit que les connexions restent étanches et fiables, même dans des environnements soumis à des vibrations ou à des cycles de température.

Guide de sélection des modèles

Le choix du bon bornier est crucial pour assurer des connexions électriques sûres et fiables. La série de blocs de jonction VIOX TB offre plusieurs modèles avec différents nombres de pôles, courants nominaux et spécifications dimensionnelles pour répondre à diverses exigences d'application. Consultez le tableau complet des modèles ci-dessous pour identifier le bornier idéal pour vos besoins spécifiques.

Tableau des spécifications des produits

Numéro de modèle	Courant nominal (A)	Numéro du poteau	Section du conducteur (mm²)	Taille de montage L1 (mm)	Taille du contour L×L×H (mm)	Borne de sertissage (mm)	Type de vis
TB-1503	15	3	0.5-1.5	34	45.3/22/15	M3	–
TB-1504	15	4	0.5-1.5	44	54.3/22/15	M3	–
TB-1505	15	5	0.5-1.5	57	63.3/22/15	M3	–
TB-1506	15	6	0.5-1.5	61	72/22/15	M3	–
TB-1510	15	10	0.5-1.5	96	108/22/15	M3	–
TB-1512	15	12	0.5-1.5	114	125/22/15	M3	–
TB-2503	25	3	0.5-2.5	44	55/30/17	M4	–
TB-2504	25	4	0.5-2.5	57	67/30/17	M4	–
TB-2505	25	5	0.5-2.5	–	80/30/17	M4	–
TB-2506	25	6	0.5-2.5	81	91/30/17	M4	–
TB-2510	25	10	0.5-2.5	129	139/30/17	M4	–
TB-2512	25	10	0.5-2.5	154	164.5/30/17	M4	–
TB-4503	45	3	1.5-4	58.5	69.5/68/21	M5	–
TB-4504	45	4	1.5-4	75	86/38/21	M5	–
TB-4505	45	5	1.5-4	91.5	102.5/38/21	M5	–
TB-4506	45	6	1.5-4	108	119/38/21	M5	–
TB-4510	45	10	1.5-4	174	185/38/21	M5	–
TB-4512	45	12	1.5-4	207	218/38/21	M5	–
TBC-603	60	3	2.5-6	60.5	84.5/54.5/31.5	M6	–
TBC-604	60	4	2.5-6	82.5	113/54.5/31.5	M6	–
TBC-605	60	6	2.5-6	118	129/54.5/31.5	M6	–
TBC-1003	100	3	2.5-6	75.5	86.5/43.5/35	M6	–
TBC-1004	100	4	2.5-6	96	108/43.5/35	M6	–
TBC-1006	100	6	2.5-6	140	153/43.5/35	M6	–

Dimension du bornier TB

Assurance qualité

Chez VIOX Electric, nous nous engageons à fournir des produits d'une qualité et d'une fiabilité exceptionnelles. Chaque bornier TB est soumis à des tests complets pour s'assurer qu'il répond à nos normes de performance rigoureuses. Notre système de gestion de la qualité garantit une qualité constante des produits, vous donnant la tranquillité d'esprit que vos connexions électriques resteront sûres et fiables tout au long de leur durée de vie.

Pourquoi choisir les borniers électriques VIOX ?

Une conception à la pointe de l'industrie: Conçu par des experts ayant des décennies d'expérience dans la technologie des connexions électriques
Gamme complète: Plusieurs modèles pour répondre à pratiquement toutes les applications industrielles
Matériaux supérieurs: Les composants de première qualité garantissent une durabilité et des performances à long terme.
Conformité mondiale: Fabriqué pour répondre aux normes internationales de sécurité et de performance
Support technique: Assistance d'un expert pour la sélection des produits et l'orientation des applications
Prix compétitifs: Une qualité professionnelle à un prix direct fabricant

Pour plus d'informations sur la série de borniers VIOX TB ou pour demander une solution personnalisée pour votre application spécifique, contactez notre équipe de support technique ou visitez notre site Web à viox.com.
