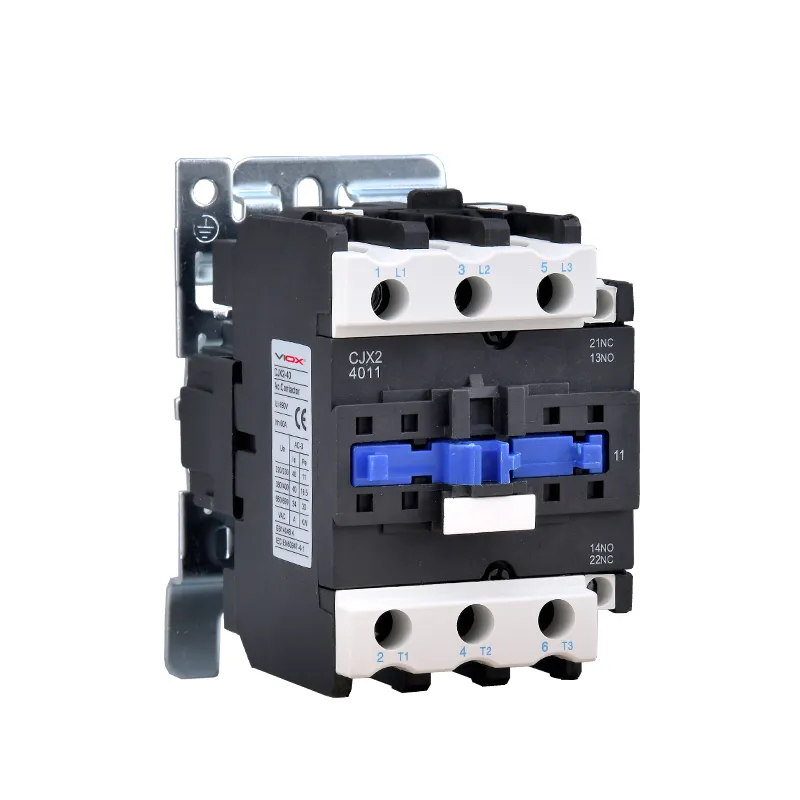

VIOX CJX2-4011 Contacteur AC
Le contacteur CA VIOX de la série CJX2 offre un contrôle polyvalent de la puissance pour les applications électriques jusqu'à 660V CA à 50/60Hz. Ce dispositif robuste gère des courants allant jusqu'à 95A, permettant d'établir ou de couper efficacement des circuits et de contrôler des moteurs à courant alternatif. Conforme à la norme IEC 60947-4-1, il se caractérise par une polyvalence exceptionnelle, se transformant en unités spécialisées lorsqu'il est associé à des composants auxiliaires. La série CJX2 offre des options de tension de bobine flexibles et peut fonctionner comme un démarreur électromagnétique lorsqu'elle est associée à un relais thermique. Grâce à sa conception enfichable, à son montage facile sur rail DIN et à ses fonctions de protection complètes, ce contacteur offre des performances fiables pour les commandes de moteur, les systèmes d'éclairage et divers besoins de distribution d'énergie dans l'industrie.
Envoyez-nous vos demandes, nous vous ferons un devis dans les 12 heures.
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Contacteur CA de la série CJX2 : Solution polyvalente de contrôle de l'énergie
Le contacteur AC de la série CJX2 est un dispositif de contrôle de puissance avancé conçu pour une large gamme d'applications électriques. Ce contacteur robuste est conçu pour fonctionner efficacement dans des circuits avec des tensions nominales allant jusqu'à 660V AC à 50Hz ou 60Hz, et peut gérer des courants nominaux allant jusqu'à 95A. Ses principales fonctions sont l'établissement et la coupure de circuits, ainsi que le démarrage et la commande fréquents de moteurs à courant alternatif.
L'un des principaux avantages de la série CJX2 est sa polyvalence exceptionnelle. Combinée à des composants auxiliaires tels que des blocs de contact, des temporisations et des dispositifs d'interverrouillage de machines, elle peut être transformée en unités spécialisées telles que.. :
- Contacteurs à retardement
- Contacteurs à verrouillage mécanique
- Démarreurs étoile-triangle
En outre, lorsqu'elle est associée à un relais thermique, la série CJX2 peut fonctionner comme un démarreur électromagnétique complet, offrant des capacités de protection et de contrôle accrues.
Ce contacteur haute performance est fabriqué dans le strict respect de la norme IEC 60947-4-1, ce qui garantit sa fiabilité, sa sécurité et sa compatibilité avec diverses applications industrielles.
Que vous gériez des commandes de moteurs, des systèmes d'éclairage ou d'autres besoins de distribution d'énergie, le contacteur AC de la série CJX2 constitue une solution flexible et fiable pour vos besoins de contrôle électrique.
Tension de la bobine d'un contacteur CA et code
| Tension de la bobine Us(V) |
24 | 36 | 42 | 48 | 110 | 220 | 230 | 240 | 380 | 400 | 415 | 440 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | B5 | C5 | D5 | E5 | F5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 | X5 |
| 60Hz | B6 | C6 | D6 | E6 | F6 | M6 | P6 | U6 | Q6 | V6 | N6 | R6 | X6 |
| 50/60Hz | B7 | C7 | D7 | E7 | F7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 | X7 |
Type Désignation
| Nom | Courant nominal | Contact auxiliaire | Numéro de pôle | Tension de la bobine | Fréquence |
|---|---|---|---|---|---|
| CJX2 | * | . |
| Courant nominal (A) | Contact auxiliaire | Type | |
|---|---|---|---|
| Ouverture normale (NO) | Fermeture normale (NC) | ||
| 9 | 1 | – | CJX2-0910*. |
| – | 1 | CJX2-0901*. | |
| 12 | 1 | – | CJX2-1210*. |
| – | 1 | CJX2-1201*. | |
| 18 | 1 | – | CJX2-1810*. |
| – | 1 | CJX2-1801*. | |
| 25 | 1 | – | CJX2-2510*. |
| – | 1 | CJX2-2501*. | |
| 32 | 1 | – | CJX2-3210*. |
| – | 1 | CJX2-3201*. | |
| 40 | 1 | 1 | CJX2-4011*. |
| 50 | 1 | 1 | CJX2-5011*. |
| 65 | 1 | 1 | CJX2-6511*. |
| 80 | 1 | 1 | CJX2-8011*. |
| 95 | 1 | 1 | CJX2-9511*. |
Spécifications
| Numéro de modèle | CJX2-0911 | CJX2-1211 | CJX2-1811 | CJX2-2511 | CJX2-3211 | CJX2-4011 | CJX2-5011 | CJX2-6511 | CJX2-8011 | CJX2-9511 | ||||
| Caractéristiques du circuit principal | ||||||||||||||
| Numéro de pôle | 3Pole | |||||||||||||
| Tension nominale d'isolation (Ui) | V | 690 | ||||||||||||
| Courant thermique conventionnel (th) AC-1 courant de travail nominal |
20 | 20 | 32 | 40 | 50 | 50 | 60 | 80 | 125 | 125 | ||||
| Fonctionnement nominal courant (Ie) |
AC-3,380/400V | A | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||
| AC-3,660/690V | A | 6.6 | 8.9 | 12 | 18 | 22 | 34 | 39 | 42 | 49 | 49 | |||
| AC-4,380/400V | A | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |||
| AC-4,660/690V | A | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | |||
| AC-3,220/240V | KW | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||
| Fonctionnement nominal puissance(Pe) |
AC-3,380/400V | KW | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||
| AC-3,415/440V | KW | 4 | 5.5 | 9 | 11 | 15 | 22 | 25/30 | 37 | 45 | 45 | |||
| AC-3,500V | KW | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | 55 | 55 | |||
| AC-3,660/690V | KW | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |||
| AC-4,380/400V | KW | 1.5 | 2.2 | 3.3 | 4 | 5.4 | 7.5 | 11 | 15 | 18.5 | 22 | |||
| AC-4,660/690V | KW | 1.1 | 1.5 | 3 | 3.7 | 5.5 | 7.5 | 10 | 11 | 15 | 18.5 | |||
| Vie mécanique | 10000 fois |
1200 | 1000 | 900 | 650 | |||||||||
| Durée de vie électrique | AC-3 | 10000 fois |
110 | 90 | 65 | |||||||||
| AC-4 | 10000 fois |
22 | 22 | 17 | 11 | |||||||||
| Fonctionnement fréquence |
AC-3 | Temps/ heure |
1200 | 600 | ||||||||||
| AC-4 | Temps/ heure |
300 | 300 | |||||||||||
| Sans bornier | 2 fils | mm² | 1…4 | 1.5… | 2.5…10 | 4…25 | ||||||||
| Couple de serrage | N-m | 1.2 | 1.8 | 5 | 9 | |||||||||
| Bobine | ||||||||||||||
| 50/60Hz | V | 24、36、48、110、127、220/230、240、380/400、415、440 | ||||||||||||
| Permettre le contrôle tension du circuit (Us) |
Travailler | V | L'angle d'inclinaison de l'installation est de ±22,5° :85%~110%Us； L'angle d'inclinaison de l'installation est de±5°： 70%~120% | |||||||||||
| Libération | V | L'angle d'inclinaison de l'installation est de ±22,5° ,20%~75%US；L'angle d'inclinaison de l'installation est de±5°： 20%~65% | ||||||||||||
| Puissance de la bobine la consommation |
Actionnement | VA | 60 | 70 | 200 | 200 | ||||||||
| Maintenir | VA | 6-9.5 | 6-9.5 | 15-20 | 15-20 | |||||||||
| Consommation | W | 1-3 | 1-3 | 6-10 | 6-10 | |||||||||
| Contact auxiliaire | ||||||||||||||
| Spécifications du contact | A | 11 | ||||||||||||
| Thermique conventionnelle courant(th) |
A | 10 | ||||||||||||
| Fonctionnement nominal tension(Ue) |
AC | V | 380 | |||||||||||
| DC | V | 220 | ||||||||||||
| Capacité de contrôle nominale | AC-15 | VA | 360 | |||||||||||
| DC-13 | W | 33 | ||||||||||||
| CERTIFICAT | CE | |||||||||||||
Dimension
 |
||||
| Type | Amax | Cmax | C1 | C2 |
|---|---|---|---|---|
| CJX2-09,12 | 47 | 82 | 115 | 134 |
| CJX2-18 | 47 | 87 | 120 | 139 |
 |
||||
| Type | Amax | Cmax | C1 | C2 |
|---|---|---|---|---|
| CJX2-25 | 59 | 97 | 130 | 149 |
| CJX2-32 | 59 | 102 | 135 | 154 |
 |
||||
| Type | Amax | Cmax | C1 | C2 |
|---|---|---|---|---|
| CJX2-40,50,65 | 79 | 116 | 149 | 168 |
| CJX2-80,95 | 87 | 127 | 160 | 179 |
Spécifications
| Objet | Données |
|---|---|
| Température ambiante | -5°C~+40°C |
| Altitude | ≤2000m |
| Humidité relative | La température maximale de 40 degrés, l'humidité relative de l'air ne doit pas dépasser 50%, une température plus basse peut permettre une humidité relative plus élevée, si l'humidité change en raison du gel occasionnel généré, il faut l'éliminer. |
| Niveau de pollution | 3 |
| Catégorie d'installation | III |
| Position d'installation | Le degré d'installation de l'inclinaison et du plan vertical ne doit pas dépasser ±22,5°, et l'installation doit se faire sans impact significatif de secousses et de vibrations. |
| Installation | L'installation des vis de fixation peut être utilisée, le contacteur CJX1-9~38 peut également être installé sur un rail DIN standard de 35 mm. |
