Comprendre le problème des déclenchements intempestifs : Quand les fusibles sautent sans défaut
Votre installation solaire de 100 kW vient de se mettre hors service. Un technicien parcourt 150 km jusqu'au site, ouvre le boîtier de raccordement et trouve un fusible de 15 A grillé protégeant une chaîne qui ne devrait consommer que 12 A. Le fusible a été correctement dimensionné à 15 A conformément aux exigences du NEC (9,5 A × 1,56 = 14,8 A). Pourtant, il a sauté quand même - pas de court-circuit, pas de défaut à la terre, juste de la chaleur.
Il s'agit d'un déclenchement intempestif du fusible, qui coûte chaque année des millions à l'industrie solaire. La cause profonde ? La réduction de puissance due à la température. Alors que les fusibles sont calibrés à 25 °C, les boîtiers de raccordement solaires atteignent régulièrement 60 à 70 °C en interne. À 70 °C, ce fusible de 15 A fonctionne en réalité comme un fusible de 12 A, soit exactement le courant consommé par la chaîne.
Ce guide fournit des méthodes de calcul, des facteurs de réduction de puissance et des solutions de conception qui empêchent les déclenchements intempestifs dans les boîtiers de raccordement solaires.
Comprendre les déclenchements intempestifs des fusibles dans les boîtiers de raccordement solaires
Un déclenchement intempestif se produit lorsque des dispositifs de protection contre les surintensités ouvrent le circuit sans qu'il y ait de défaut électrique réel. Le dispositif de protection fonctionne à un seuil inférieur à sa valeur nominale en raison de températures de fonctionnement élevées.
Comment la température affecte les performances des fusibles
Les fusibles fonctionnent selon un principe thermique : le courant génère de la chaleur (pertes I²R). La température affecte cela de deux manières :
- Réduction de la marge thermique : Dans un environnement à 70 °C, l'élément fusible démarre 45 °C plus chaud que dans un laboratoire à 25 °C.
- Résistance modifiée : La résistance de l'élément fusible augmente avec la température, ce qui génère plus de chauffage I²R.
Impacts financiers réels
Prenons l'exemple d'un parc solaire de 5 MW avec 50 boîtiers de raccordement. Si les déclenchements intempestifs liés à la température obligent à effectuer des interventions sur seulement 20 % des boîtiers chaque année :
- Intervention : 300-500 $
- Remplacement du fusible : 75-150 $
- Perte de production : 32-64 $
- Total par incident : 407-714 $
Des études indiquent que 15 à 25 % des interventions sur les boîtiers de raccordement sont dues à des déclenchements intempestifs liés à des problèmes thermiques plutôt qu'à des défauts réels.
Principes fondamentaux de la réduction de puissance en fonction de la température
La réduction de puissance en fonction de la température réduit la capacité de transport de courant d'un composant afin de tenir compte du fonctionnement au-dessus des conditions de référence spécifiées par le fabricant.
Température interne vs. Température ambiante
La température critique est la température interne de l'enceinte, calculée comme suit :
T_interne = T_ambiante + ΔT_solaire + ΔT_composant
Où ?
- T_ambiante = Température de l'air extérieur
- ΔT_solaire = Chauffage par rayonnement solaire (+20-35 °C pour les enceintes métalliques)
- ΔT_composant = Chauffage des composants (+5-15 °C)
Exemple : 35 °C + 28 °C (solaire) + 10 °C (composants) = 73 °C
Facteurs de réduction de puissance des fusibles en fonction de la température
| Température ambiante | Facteur de déclassement | Capacité effective (fusible de 15 A) |
|---|---|---|
| 25°C (77°F) | 1.00 | 15,0 A |
| 40°C (104°F) | 0.95 | 14,3 A |
| 50 °C (122 °F) | 0.90 | 13,5 A |
| 60 °C (140 °F) | 0.84 | 12,6 A |
| 70 °C (158 °F) | 0.80 | 12,0 A |
Remarque : Consultez toujours les courbes de réduction de puissance spécifiques du fabricant pour votre modèle de fusible exact.
Calcul des températures internes des boîtiers de raccordement
Composantes de l'élévation de température
- 1. Température ambiante (T_ambiante)
- Climats désertiques : 40-50 °C
- Tropical : 32-38 °C
- Tempéré : 28-35 °C
- 2. Chauffage par rayonnement solaire (ΔT_solaire)
- Métal, couleurs foncées, soleil direct : +25-35 °C
- Métal, couleurs claires, soleil direct : +18-28 °C
- Ombragé/ventilé : +8-15 °C
- 3. Chauffage interne des composants (ΔT_composant)
- Faible courant (<30 A) : +5-8 °C
- Moyen (30-60 A) : +8-12 °C
- Élevé (60-100 A+) : +12-18 °C
Exemples de zones climatiques
| Zone climatique | T_ambiante | ΔT_solaire | ΔT_composant | T_interne |
|---|---|---|---|---|
| Désert de l'Arizona | 45 °C | +30 °C | +10 °C | 85°C |
| Côte de Floride | 35°C | +25°C | +10 °C | 70°C |
| Vallée Centrale de Californie | 38°C | +28°C | +8°C | 74°C |
| Hautes Plaines du Texas | 40°C | +30 °C | +10 °C | 80°C |
Ces calculs démontrent pourquoi la surchauffe du boîtier de combinaison est essentiel à traiter.
Application de la réduction de puissance en fonction de la température au dimensionnement des fusibles
La formule de dimensionnement complète
- Étape 1 : Calcul du courant de circuit maximal (NEC 690.8)
Conformément à NEC 690.8(A)(1), calculez le courant maximal (I_max = I_sc × 1,25). Ensuite, appliquez le facteur de service continu (1,25) de NEC 690.9(B).
Formule : Courant_de_base = I_sc × 1,56 - Étape 2 : Appliquer la réduction de puissance en fonction de la température
Calibre_de_fusible_requis = Courant_de_base ÷ Facteur_de_réduction - Étape 3 : Arrondir à la taille de fusible standard supérieure
- Étape 4 : Vérification par rapport à l'ampérage du conducteur
Assurez-vous que la taille du fusible protège le conducteur après avoir appliqué les facteurs de correction de la température ambiante de NEC 310.15(B).
Exemples de dimensionnement résolus
Exemple 1 : Installation dans le désert
- Module I_sc : 10,5 A
- Température interne : 75°C
- Facteur de réduction : 0,78
- Courant de base = 10,5 A × 1,56 = 16,4 A
- Ajusté en fonction de la température = 16,4 A ÷ 0,78 = 21,0 A
- Fusible standard : fusible gPV de 25 A
Exemple 2 : Climat tempéré
- Module I_sc : 9,2 A
- Température interne : 55°C
- Facteur de réduction : 0,88
- Courant de base = 9,2 A × 1,56 = 14,4 A
- Ajusté en fonction de la température = 14,4 A ÷ 0,88 = 16,4 A
- Fusible standard : fusible gPV de 20 A
Tableau de dimensionnement complet
| Module I_sc | Base NEC (1,56×) | À 60°C (0,84) | À 70°C (0,80) | Fusible (60°C) | Fusible (70°C) |
|---|---|---|---|---|---|
| 8,0 A | 12.5 Un | 14,9 A | 15,6 A | 15A | 20A |
| 10,0 A | 15,6 A | 18,6 A | 19,5 A | 20A | 20A |
| 12,0 A | 18,7 A | 22,3 A | 23,4A | 25A | 25A |
| 14,0A | 21,8 A | 26,0 A | 27,3 A | 30A | 30A |
Avertissement critique : Vérifiez que le fusible ne dépasse pas le calibre maximal du fusible en série du module. Pour connaître les exigences détaillées, consultez notre Guide de dimensionnement des fusibles PV.
Erreurs courantes de réduction de puissance en fonction de la température
Erreur 1 : Utilisation des valeurs nominales de laboratoire à 25°C
Problème: Les ingénieurs dimensionnent les fusibles en se basant uniquement sur le multiplicateur NEC 1,56, en supposant des conditions de 25°C.
Conséquence : Un fusible de 15 A protégeant une chaîne I_sc de 9,6 A ne fonctionne qu'à une capacité de 12 A dans un boîtier de combinaison à 70°C (15 A × 0,80 = 12 A), ce qui provoque des déclenchements intempestifs.
Correction: Calculez la température interne prévue et appliquez la réduction de puissance. Fusible requis : 15 A ÷ 0,80 = 18,75 A → fusible de 20 A.
Erreur 2 : Ignorer l’échauffement dû au rayonnement solaire
Problème: Les concepteurs tiennent compte de la température ambiante, mais négligent l’augmentation de 20 à 35 °C due au rayonnement solaire.
Correction: Pour les installations directement exposées au soleil :
- Ajouter +20 °C minimum pour les boîtiers de couleur claire
- Ajouter +25-30 °C pour les boîtiers métalliques standard
- Envisager des pare-soleil ou des emplacements ombragés
Solutions de conception pour éviter les déclenchements intempestifs
Solution 1 : Augmentation appropriée de la taille des fusibles
Mise en œuvre :
- Calculer la température interne dans le pire des cas
- Appliquer les courbes de déclassement du fabricant
- Sélectionner la taille de fusible standard supérieure
- Ajouter une marge de sécurité de 10 à 15 %
Coût: $0-50 | Efficacité : Réduction de 80 à 90 %
Solution 2 : Amélioration de la ventilation
Mise en œuvre :
- Installer des persiennes de ventilation (en haut et en bas)
- Dégagement de montage minimum de 3 pouces
- Utiliser des presse-étoupes respirants
Coût: $50-150 | Efficacité : Réduction de 60 à 75 % Réduction de température : 8 à 15 °C
Solution 3 : Gestion thermique
Pare-soleil :
- Installer un auvent ou un pare-soleil
- Monter sur des surfaces orientées au nord
- Utiliser des revêtements réfléchissants (blanc/gris clair)
Coût: $100-400 | Efficacité : Réduction de 70 à 85 % Réduction de température : 10 à 18 °C
Solution 4 : Refroidissement actif
Mise en œuvre :
- Ventilateurs à énergie solaire
- Contrôle thermostatique (activation >50 °C)
Coût: $200-800 | Efficacité : Réduction de 90 à 95 % Réduction de température : 20 à 30 °C
Installation Meilleures Pratiques
Emplacement de montage
- À éviter :
- Montage direct sur des surfaces sombres
- Murs orientés au sud (hémisphère nord)
- Zones fermées avec une mauvaise circulation de l’air
- À proximité des onduleurs
- Préférer :
- Les zones ombragées derrière les panneaux
- Les murs orientés au nord avec circulation d’air
- Le montage surélevé avec dégagement
- Les schémas naturels de circulation du vent
Exigences de dégagement
| Direction | Distance minimale | But |
|---|---|---|
| Avant | 36 pouces | Espace de travail NEC 110.26 |
| Arrière | 3 pouces | Circulation de l'air |
| Côtés | 15 cm | Dissipation thermique |
| Haut | 12 pouces | Évacuation de l’air chaud |
Points clés de l’installation
- Monter verticalement (jamais sur le dos ou les côtés)
- Maintenir l’accès à l’ouverture de ventilation
- Utiliser un tournevis dynamométrique (8 à 12 po-lb)
- Entrée de câble en bas/sur les côtés, pas en haut
- Éviter de bloquer la ventilation avec des faisceaux de câbles
Pour obtenir des conseils de dépannage, voir diagnostic des défauts des boîtiers de raccordement.
Caractéristiques de gestion thermique des boîtiers de raccordement VIOX
VIOX Electric intègre les considérations de déclassement de température dans la conception dès le départ. Contrairement aux boîtiers génériques qui emprisonnent la chaleur, nos conceptions facilitent activement la dissipation :
| Fonctionnalité | Boîtier générique en polycarbonate | Boîtier VIOX à optimisation thermique | Impact |
|---|---|---|---|
| Conductivité thermique du matériau | ~0,2 W/m·K (Isolant) | ~50 W/m·K (Acier) | VIOX dissipe la chaleur 250 fois mieux |
| Traitement de surface | Plastique gris standard | Revêtement réfléchissant solaire (SRI >70) | Réduit le gain solaire d'environ 15% |
| Conception de la circulation de l'air | Scellé / Non ventilé | Ouïes optimisées par CFD | Refroidissement par convection naturelle |
Les caractéristiques thermiques supplémentaires comprennent :
- Espacement des composants : 30 mm minimum entre les porte-fusibles pour éviter le couplage thermique
- Validation des tests : Fonctionnement de 1 000 heures à une température ambiante de 70 °C avec cartographie thermique
- Surveillance de la température : Capteurs NTC optionnels avec intégration SCADA
Les boîtiers de raccordement VIOX fonctionnent généralement à une température de 12 à 20 °C inférieure à celle des alternatives génériques dans des conditions identiques.
Section FAQ
Quelle température dois-je utiliser pour le déclassement des fusibles ?
Utilisez la température interne maximale prévue de l'enveloppe, et non la température de l'air ambiant. Calculez comme suit : T_interne = T_ambiante + ΔT_solaire + ΔT_composant. En cas d'exposition directe au soleil, ajoutez 25 à 35 °C à la température ambiante pour le chauffage solaire, plus 8 à 12 °C pour le chauffage des composants. Concevez pour le jour le plus chaud prévu. Si des mesures sur le terrain sont disponibles, utilisez les données réelles plus une marge de sécurité de 5 à 10 °C.
Puis-je utiliser des fusibles CC standard à la place des fusibles gPV ?
Non, n'utilisez jamais de fusibles CC standard dans les boîtiers de raccordement solaires. Les fusibles de type gPV (UL 248-19 ou IEC 60269-6) sont obligatoires selon la norme NEC 690.9 pour des raisons essentielles :
- Courant inverse nominal : Les panneaux solaires peuvent renvoyer du courant en cas de défaut
- Tension nominale CC : Requise pour les tensions CC élevées (600 V, 1000 V, 1500 V)
- Pouvoir de coupure : Doit supporter le courant de court-circuit combiné de toutes les chaînes parallèles
- Caractéristiques de température : Conçu pour les cycles de température des boîtiers de raccordement
L'utilisation de fusibles non gPV viole les codes, annule les garanties, crée des risques d'incendie et peut annuler l'assurance.
Comment puis-je identifier un déclenchement intempestif par rapport à un défaut réel ?
Indicateurs de déclenchement intempestif :
- Défaillances pendant les périodes de fort ensoleillement les jours chauds
- Pas de défaut à la terre ni de problème de résistance d'isolement
- Courant de chaîne inférieur au courant nominal du fusible
- Défaillance de plusieurs fusibles en corrélation avec la température

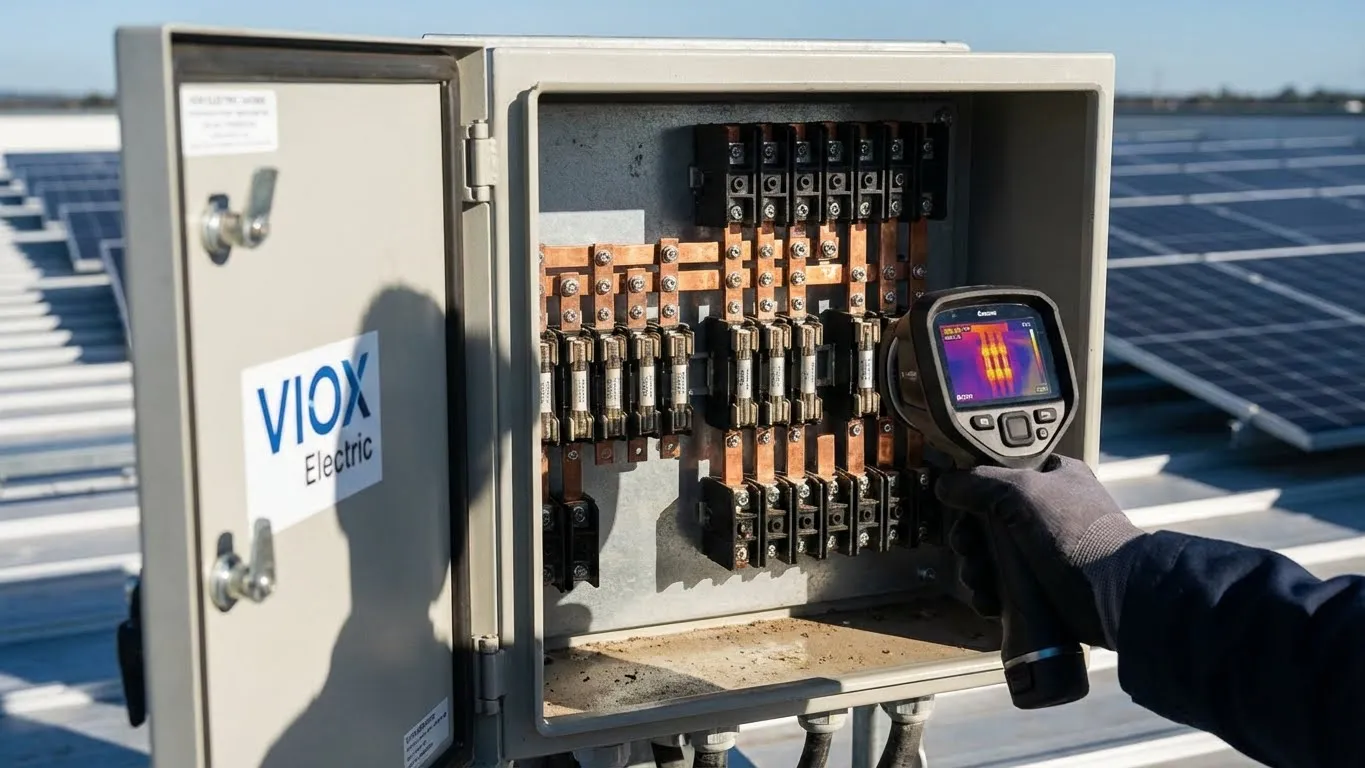

- L'imagerie thermique montre des fusibles chauds sans autre preuve de défaut
Indicateurs de défaut réel :
- Défaillance immédiate lors de la mise sous tension
- Alarme de défaut à la terre ou faible résistance d'isolement
- Condition de surintensité mesurée
- Preuve de dommage physique
- Une chaîne spécifique tombe en panne de manière répétée
Procédure de diagnostic : Tester la résistance d'isolement, mesurer le I_sc de la chaîne, effectuer une imagerie thermique, examiner les données de surveillance, calculer la capacité du fusible réduite en fonction de la température.
Dois-je appliquer un facteur de réduction de courant à la fois pour la température ET l'altitude ?
Oui. Bien que la température soit le facteur principal, l'altitude a un impact significatif sur la physique du refroidissement. À des altitudes plus élevées (au-dessus de 2 000 m), la densité de l'air plus faible réduit l'efficacité du refroidissement par convection, ce qui signifie que la chaleur ne s'échappe pas aussi facilement du fusible ou du boîtier.
- En dessous de 6 000 pieds : Aucune réduction de puissance en fonction de l'altitude n'est généralement requise pour les fusibles.
- Entre 6 000 et 10 000 pieds : Ajouter un surdimensionnement supplémentaire de 5 à 10 % pour compenser la réduction de la densité de l'air.
- Au-dessus de 10 000 pieds : Consulter l'équipe d'ingénierie de VIOX pour une modélisation thermique spécifique à haute altitude.
Conclusion
Les déclenchements intempestifs des fusibles coûtent à l'industrie solaire des millions de dollars en temps d'arrêt et en interventions inutiles. La solution est simple : un dimensionnement approprié qui tient compte de la réduction de puissance en fonction de la température lorsque les températures internes du boîtier de raccordement atteignent 60 à 75 °C.
Principes clés :
- Calculer les températures internes réalistes en utilisant T_interne = T_ambiante + ΔT_solaire + ΔT_composant
- Appliquer la réduction de puissance en fonction de la température : Courant_nominal_fusible_requis = (I_cc × 1,56) ÷ Facteur_de_réduction
- Vérifier l'ampérage du conducteur après la réduction de puissance selon NEC 310.15
- Mettre en œuvre une gestion thermique par la ventilation, la protection solaire et un espacement approprié
- Effectuer des inspections thermiques régulières pour identifier rapidement la dégradation
Pour un module typique de 10 A I_cc dans un boîtier de raccordement à 70 °C, un dimensionnement approprié avec réduction de puissance en fonction de la température nécessite un fusible de 25 A au lieu du fusible de 15 A que suggèrent les calculs de base de la norme NEC, ce qui évite les déclenchements intempestifs et permet d'économiser des centaines de dollars par incident.
Les boîtiers de raccordement de VIOX Electric intègrent des principes de gestion thermique dès la conception, en maintenant des températures internes de 12 à 20 °C inférieures à celles des alternatives standard grâce à des boîtiers ventilés, un espacement optimisé des composants et des finitions réfléchissantes.
