Fabricant de contacteurs modulaires
En tant que leader fabricant de contacteurs modulaires and supplier in China, VIOX ELECTRIC delivers high-quality solutions engineered for reliability and performance. Our BCH8 and BMC7 series modular contactors showcase our commitment to engineering excellence, combining innovative design and robust construction. Choose VIOX Electric to meet the demanding needs of modern electrical systems with our superior modular contactor offerings.
Certifié par
Contacteur modulaire AC/DC - Série BMC7
Contacteur modulaire AC/DC - Série BCH8

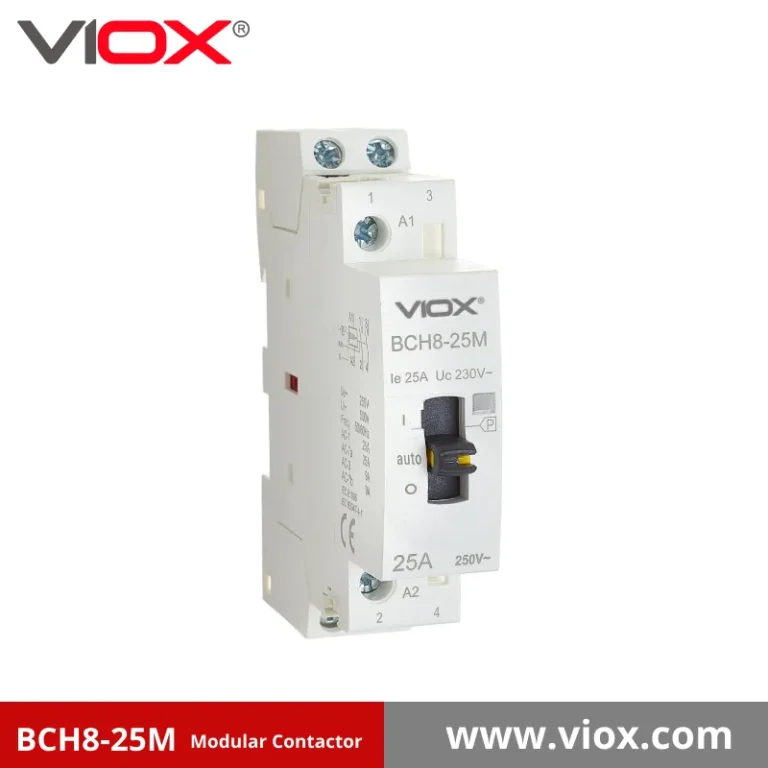

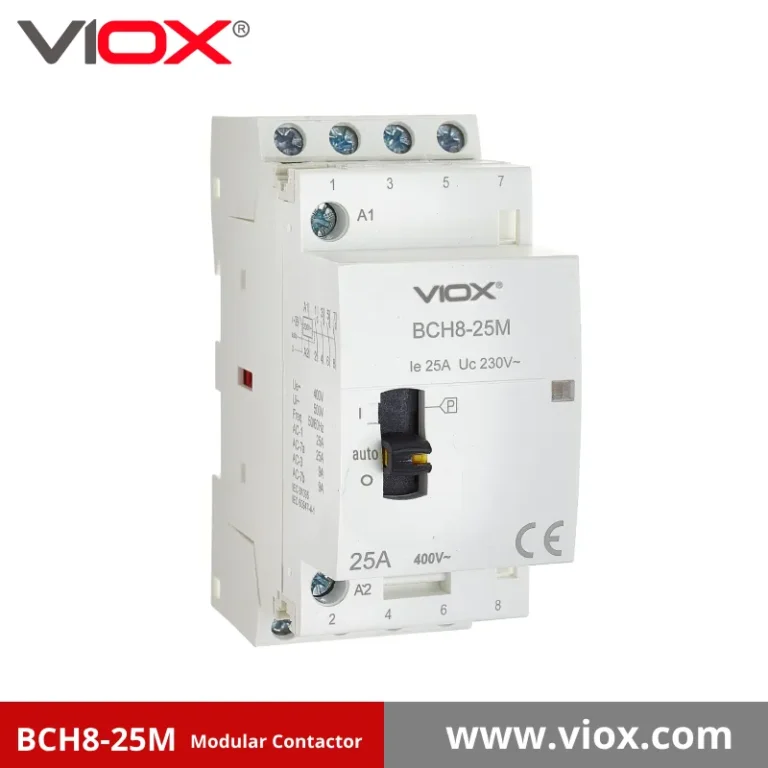

Contacteur modulaire manuel BCH8
Une brève auto-nomination : Pourquoi choisir VIOX Electric ?
Avec plus d'une décennie d'expérience, VIOX Electric s'est imposé comme un partenaire de confiance dans l'industrie des composants électriques. Les contacteurs modulaires de la société sont conformes aux normes mondiales IEC/EN61095 et IEC 60947-4-1, ce qui garantit leur compatibilité et leur fiabilité dans diverses applications.1. VIOX offre des solutions personnalisables, y compris des configurations de bobines à courant continu et des arrangements de pôles spécialisés, pour répondre aux besoins spécifiques des clients. Ses produits sont dotés de matériaux ignifuges UL94 V-0 et d'une protection IP40, ce qui témoigne d'un engagement en faveur de la sécurité et de la durabilité.
Solutions personnalisées : Nous nous attachons à fournir des solutions qui répondent à vos besoins spécifiques en matière d'électricité. Que vous ayez besoin de configurations, de tailles ou de capacités spécifiques pour vos contacteurs modulaires, nous pouvons créer une solution sur mesure pour vous.
Conseils d'experts : Notre équipe d'assistance à la clientèle est composée d'experts du secteur. Ils travailleront en étroite collaboration avec vous pour comprendre vos exigences et vous fournir des solutions pratiques et éclairées pour répondre à vos besoins.
Techniques de production avancées : Pour vous garantir des contacteurs modulaires de qualité supérieure, nous utilisons des équipements, des matériaux et des processus de production de pointe. Cela garantit que nos solutions sont à la fois efficaces et durables.
VIOX Excellente sélection des matériaux, conception standard
Super économie d'énergie
En fonctionnement, le contacteur doit être alimenté pendant une longue période pour maintenir la bobine sous tension. Au cours de ce processus, une grande quantité d'énergie électrique est consommée. Le contacteur de la série B, avec son système électromagnétique optimisé, réduit considérablement la puissance de maintien du contacteur.
Taille réduite par 20%
La largeur du contacteur de la série B est beaucoup plus petite que celle des contacteurs traditionnels, ce qui permet d'économiser de l'espace d'installation pour les utilisateurs, et il peut être facilement installé dans des boîtes de distribution standard.
Sélection de matériaux de première qualité
La qualité des produits repose sur le choix des matières premières. Les contacteurs de la série B sont fabriqués par des fournisseurs de matières premières soigneusement sélectionnés, tant au niveau national qu'international, afin d'obtenir une qualité fiable grâce à des matériaux de première qualité.
CONTACTEUR MODULAIRE DIMENSIONS ET TABLEAU DES TAILLES
CONFIGURATIONS UNIPOLAIRES (1P, 1 MODULE)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-16/10 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/10 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/10 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/10 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/01 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/01 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/01 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/01 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS UNIPOLAIRES (1P, 2 MODULES)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-40/10 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/10 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/01 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/01 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS BIPOLAIRES (2P, 1 MODULE)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-16/20 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/20 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/20 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/20 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/11 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/11 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/11 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/11 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/02 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/02 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/02 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/02 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS BIPOLAIRES (2P, 2 MODULES)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-40/20 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/20 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/11 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/11 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/02 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/02 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS TRIPOLAIRES (3P, 2 MODULES)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-16/30 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/30 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/30 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/30 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/03 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/03 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/03 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/03 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS TRIPOLAIRES (3P, 3 MODULES)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-40/30 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/30 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/03 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/03 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS À 4 PÔLES (4P, 2 MODULES)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-16/40 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/40 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/40 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/40 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/04 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/04 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/04 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/04 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/22 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/22 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/22 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/22 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-16/31 | 16A | 6A | 16A | 7A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-20/31 | 20A | 7A | 20A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-25/31 | 25A | 9A | 25A | 9A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-32/31 | 32A | 12A | 32A | 12A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
CONFIGURATIONS À 4 PÔLES (4P, 3 MODULES)
| MODÈLE | CLASSEMENT DE L'IE AC-1 | CLASSEMENT DE L'IE AC-3 | IE RATING AC-7A | IE RATING AC-7B | TENSIONS DE BOBINE DISPONIBLES |
|---|---|---|---|---|---|
| BMC7-40/40 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/40 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/04 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/04 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/22 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/22 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-40/31 | 40A | 18A | 40A | 18A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
| BMC7-63/31 | 63A | 25A | 63A | 25A | 12V, 24V AC/DC, 48V AC/DC, 110V AC/DC, 230V AC/DC |
Contacteurs BCH8-1P (unipolaires)
| Cote (en) | AC-7a | AC-7b | Tension de contrôle | Contact | Largeur (modules de 18 mm) |
|---|---|---|---|---|---|
| 16A | 16A | 6A | 230V | 1NO | 1 |
| 16A | 16A | 6A | 230V | 1NC | 1 |
| 20A | 20A | 7A | 230V | 1NO | 1 |
| 20A | 20A | 7A | 230V | 1NC | 1 |
| 25A | 25A | 9A | 230V | 1NO | 1 |
| 25A | 25A | 9A | 230V | 1NC | 1 |

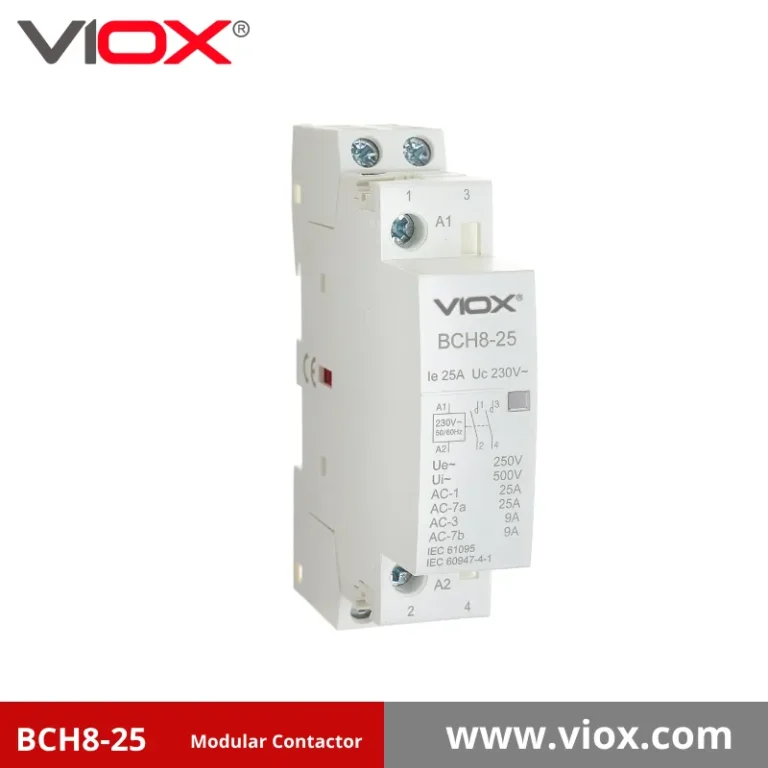

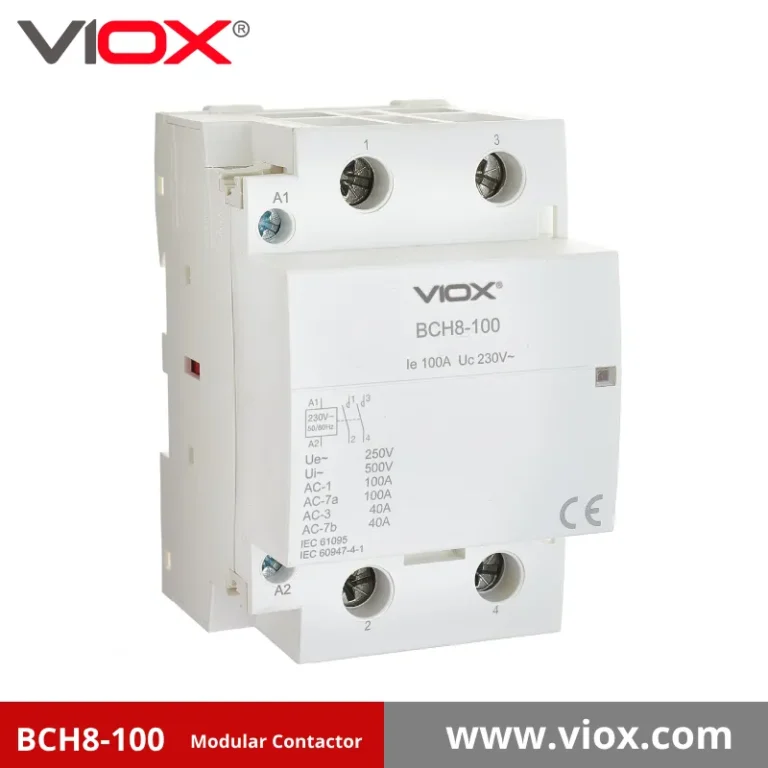

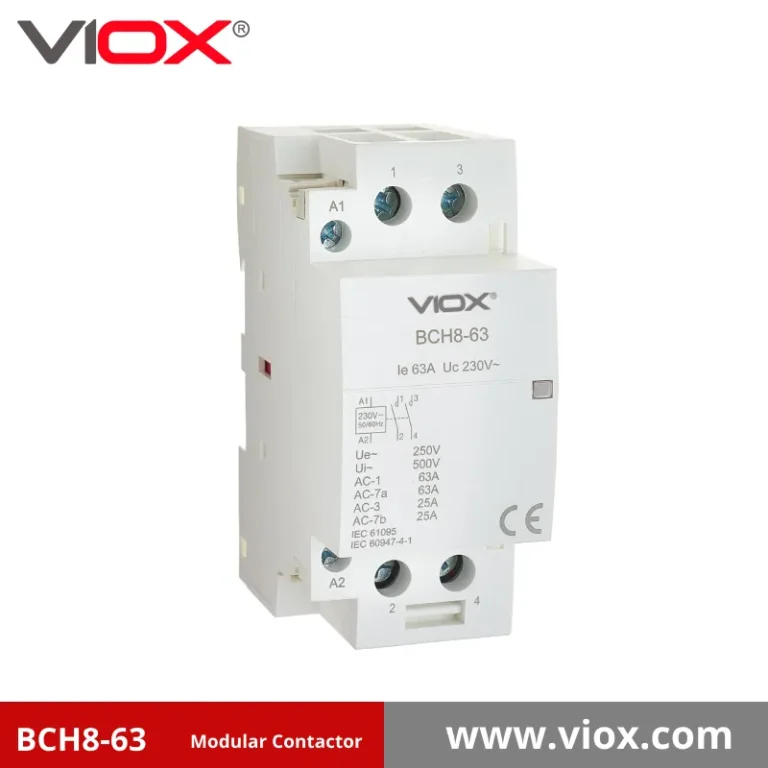

Contacteurs BCH8-2P (bipolaires)
| Cote (en) | AC-7a | AC-7b | Tension de contrôle | Contact | Largeur (modules de 18 mm) |
|---|---|---|---|---|---|
| 16A | 16A | 6A | 230V | 2NO | 1 |
| 16A | 16A | 6A | 230V | 2NC | 1 |
| 16A | 16A | 6A | 230V | 1NO+1NC | 1 |
| 20A | 20A | 7A | 230V | 2NO | 1 |
| 20A | 20A | 7A | 230V | 2NC | 1 |
| 20A | 20A | 7A | 230V | 1NO+1NC | 1 |
| 25A | 25A | 9A | 230V | 2NO | 1 |
| 25A | 25A | 9A | 230V | 2NC | 1 |
| 25A | 25A | 9A | 230V | 1NO+1NC | 1 |
| 40A | 40A | 18A | 230V | 2NO | 2 |
| 40A | 40A | 18A | 230V | 2NC | 2 |
| 40A | 40A | 18A | 230V | 1NO+1NC | 2 |
| 63A | 63A | 25A | 230V | 2NO | 2 |
| 63A | 63A | 25A | 230V | 2NC | 2 |
| 63A | 63A | 25A | 230V | 1NO+1NC | 2 |
| 100A | 100A | – | 230V | 2NO | 3 |
| 100A | 100A | – | 230V | 2NC | 3 |
| 100A | 100A | – | 230V | 1NO+1NC | 3 |
Contacteurs BCH8-3P (tripolaires)
| Cote (en) | AC-7a | AC-7b | Tension de contrôle | Contact | Largeur (modules de 18 mm) |
|---|---|---|---|---|---|
| 16A | 16A | 6A | 230V | 3NO | 2 |
| 25A | 25A | 9A | 230V | 3NO | 2 |
| 40A | 40A | 18A | 230V | 3NO | 3 |
| 63A | 63A | 25A | 230V | 3NO | 3 |
| 100A | 100A | – | 230V | 3NO | 6 |

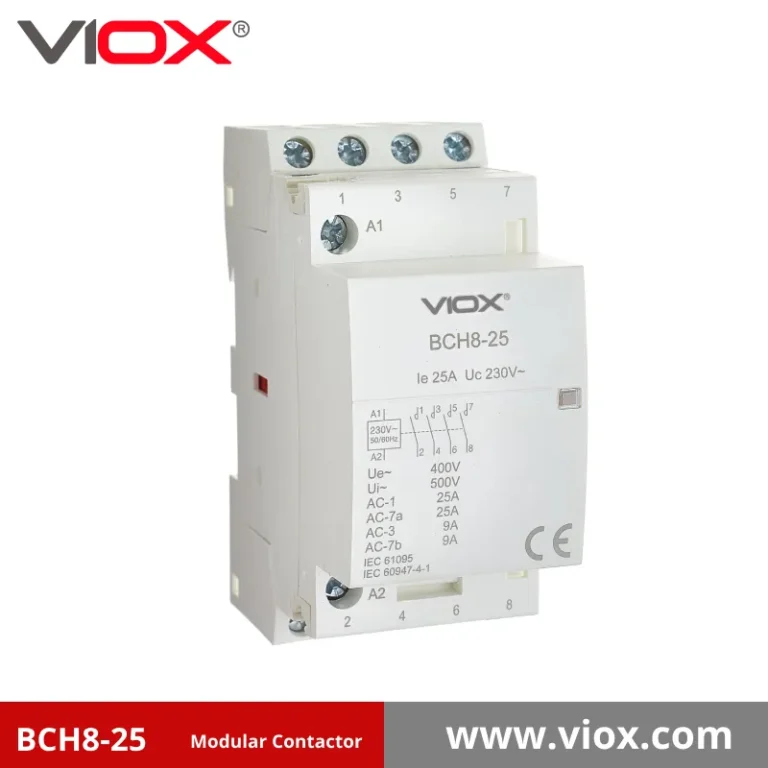

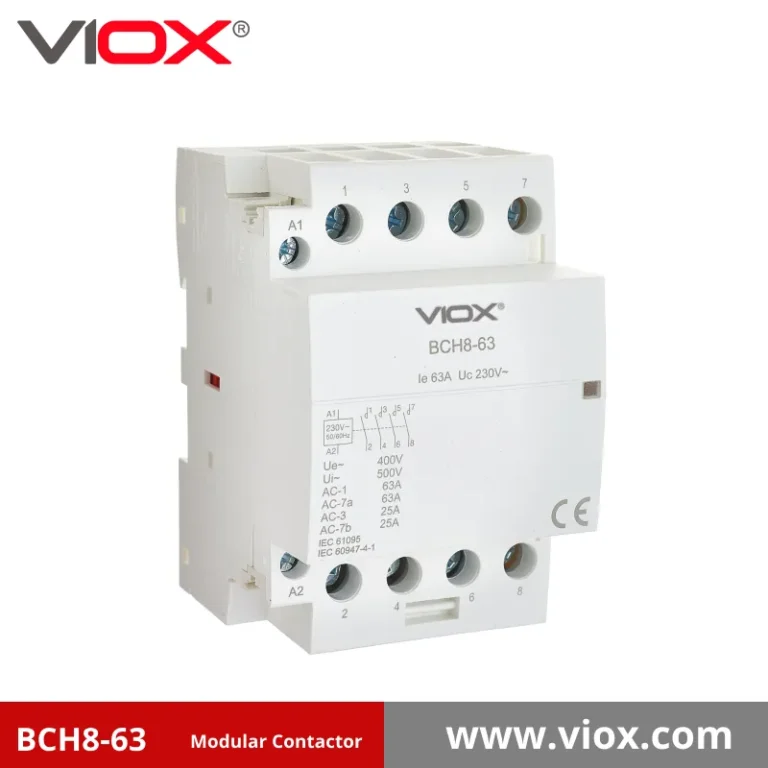

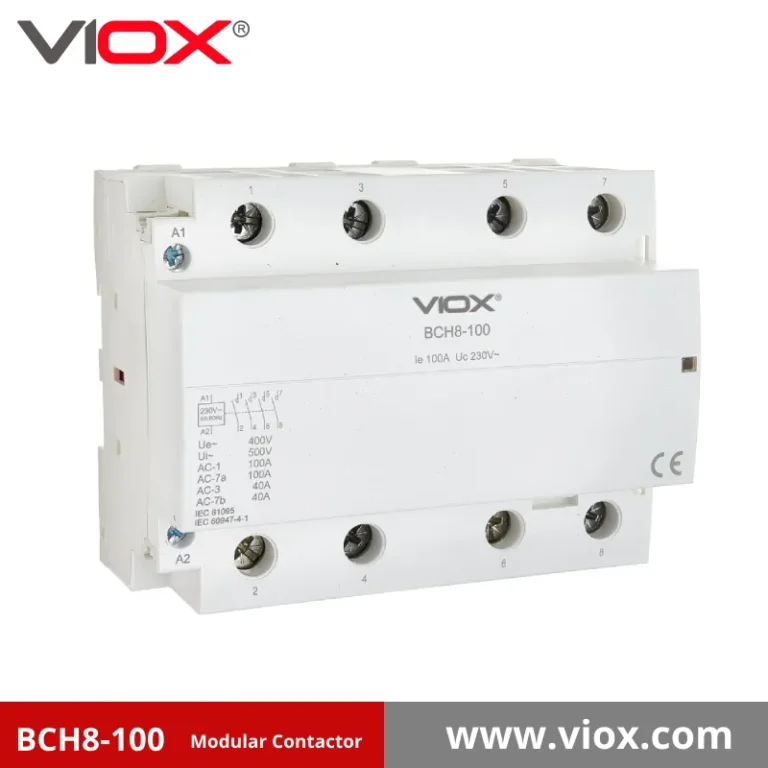

Contacteurs BCH8-4P (quatre pôles)
| Cote (en) | AC-7a | AC-7b | Tension de contrôle | Contact | Largeur (modules de 18 mm) |
|---|---|---|---|---|---|
| 16A | 16A | 6A | 230V | 4NO | 2 |
| 16A | 16A | 6A | 230V | 2NO+2NC | 2 |
| 16A | 16A | 6A | 230V | 3NO+1NC | 2 |
| 20A | 20A | 7A | 230V | 4NO | 2 |
| 20A | 20A | 7A | 230V | 4NC | 2 |
| 25A | 25A | 9A | 230V | 4NO | 2 |
| 25A | 25A | 9A | 230V | 2NO+2NC | 2 |
| 25A | 25A | 9A | 230V | 3NO+1NC | 2 |
| 40A | 40A | 18A | 230V | 4NO | 3 |
| 40A | 40A | 18A | 230V | 4NC | 3 |
| 40A | 40A | 18A | 230V | 2NO+2NC | 3 |
| 63A | 63A | 25A | 230V | 4NO | 3 |
| 63A | 63A | 25A | 230V | 4NC | 3 |
| 63A | 63A | 25A | 230V | 2NO+2NC | 3 |
| 100A | 100A | – | 230V | 4NO | 6 |
| 100A | 100A | – | 230V | 2NO+2NC | 6 |
| 100A | 100A | – | 230V | 3NO+1NC | 6 |
Guide d'installation du contacteur modulaire VIOX
L'installation des contacteurs modulaires VIOX est simple et ne nécessite qu'un rail DIN (35 mm), un tournevis et les câbles en cuivre appropriés. Le processus comprend trois étapes clés :
01
02
03
Pour une performance optimale, assurez-vous que le couple de serrage est correct et utilisez les tailles de câble recommandées. Ce processus d'installation simple, associé à la précision technique de VIOX, garantit un fonctionnement fiable dans diverses applications de contrôle électrique.
Obtenez votre Échantillon gratuit !
Nous fournissons des échantillons gratuitement, il vous suffit de nous indiquer ce dont vous avez besoin.
Plus qu'un simple fabricant de contacteurs modulaires
Chez VIOX, nous allons au-delà de la fabrication de contacteurs modulaires en offrant une série de services à valeur ajoutée adaptés aux besoins de votre projet. Notre engagement envers l'excellence garantit que chaque client reçoit une attention personnalisée, des conseils d'experts et un soutien sans faille tout au long de son parcours avec nous.
Consultation sur les services
Que vos besoins en contacteurs modulaires soient simples ou complexes, notre équipe vous fournit des conseils d'experts et une consultation technique. Pour les projets plus complexes, nous offrons une assistance technique approfondie afin de garantir une sélection et une application optimales des produits.
Recommandations sur les produits
Vous ne savez pas quel contacteur modulaire convient à votre système ? Nos spécialistes fournissent des recommandations gratuites et personnalisées basées sur vos exigences opérationnelles et environnementales spécifiques, afin de vous garantir un choix parfait.
Soutien logistique
Si vous ne disposez pas d'un transitaire fiable, nous pouvons organiser le transport entre notre usine et le site de votre projet sans frais supplémentaires. Notre équipe logistique veille à ce que les livraisons se fassent dans les délais et en toute sécurité, afin que votre projet respecte le calendrier prévu.
Aide à l'installation
Besoin d'aide pour l'installation ? Notre équipe technique est à votre disposition pour répondre à vos questions ou vous fournir une assistance pratique. Pour les projets plus importants, nous pouvons même envoyer un ingénieur sur votre site pour une assistance sur le terrain.
Questions fréquemment posées
Nous avons rassemblé les questions les plus fréquemment posées par nos clients. Si votre question n'y figure pas, notre service clientèle est toujours disponible pour vous aider. Nous serions ravis de discuter avec vous.
Comment obtenir un devis pour le contacteur modulaire ?
Pour obtenir un devis pour notre contacteur modulaire, contactez notre service clientèle. Nous sommes disponibles 24 heures sur 24, 7 jours sur 7. Il vous suffit d'indiquer les détails de votre commande, tels que le type, la taille et la quantité. Nous vous guiderons tout au long du processus de commande.
Quelle est la quantité minimale de commande ?
La quantité minimale de commande (MOQ) est peu élevée. Vous pouvez commander aussi peu qu'une unité et nous vous livrerons selon vos spécifications.
Quel est le délai d'exécution de ma commande ?
Le délai d'exécution standard pour notre contacteur modulaire est de 7 à 10 jours ouvrables. Le délai de livraison peut être prolongé de 15 jours ouvrables en raison du transit. Pour les commandes personnalisées ou en gros, nous pouvons discuter du délai d'exécution avant de finaliser votre commande.
Puis-je obtenir un échantillon avant de passer commande ?
Oui, nous fournissons des échantillons pour évaluation et approbation. La création d'échantillons prend généralement de 3 à 7 jours ouvrables.
Pouvez-vous fabriquer des contacteurs modulaires sur mesure ?
Oui, nous proposons des contacteurs modulaires personnalisés. Faites-nous part de vos besoins et notre équipe d'experts du service clientèle vous accompagnera tout au long du processus de conception.
Quelle est la garantie du contacteur modulaire ?
Nous offrons une garantie de 3 ans sur tous les contacteurs modulaires que nous produisons. Nous sommes ainsi assurés de fournir des produits de haute qualité. Chaque produit est testé minutieusement avant d'être livré.
KNOWLEDGE About Modular Contactor
Qu'est-ce qu'un Contacteur modulaire?
Un contacteur modulaire est un dispositif de commutation électromécanique conçu pour être monté sur rail DIN dans les tableaux de distribution. Il est utilisé pour la commande à distance de l'éclairage, du chauffage, de la ventilation et d'autres charges électriques dans des applications résidentielles, commerciales et industrielles.
Principaux composants du contacteur modulaire
Les contacteurs modulaires sont constitués de trois composants principaux qui fonctionnent ensemble pour contrôler les circuits électriques :
Bobine : Le noyau électromagnétique du contacteur, responsable de la génération du champ magnétique qui fait fonctionner l'appareil. Lorsqu'elle est alimentée, elle crée la force nécessaire pour déplacer les contacts..
Contacts : Ce sont les points de connexion physique qui établissent ou interrompent le circuit électrique. Les contacteurs modulaires sont généralement dotés de contacts principaux pour la commutation de puissance et de contacts auxiliaires pour la commande et la signalisation..
Boîtier : Boîtier compact et modulaire conçu pour s'adapter aux rails DIN, offrant une protection et une installation facile. Le boîtier comprend souvent des bornes de raccordement pour le câblage et peut être équipé d'un interrupteur manuel pour les tests ou les opérations d'urgence..
Les contacteurs modulaires modernes peuvent également incorporer des éléments supplémentaires tels que la technologie de suppression des arcs électriques, des modules de contrôle électronique pour une fonctionnalité améliorée, et une protection intégrée contre les surtensions afin d'améliorer les performances et la sécurité dans diverses applications.
Principes de fonctionnement des contacteurs modulaires
Les contacteurs modulaires fonctionnent grâce à un mécanisme électromagnétique simple, conçu pour un contrôle efficace et fiable des circuits. Ils sont constitués de trois éléments principaux : une bobine, des contacts et un boîtier. Lorsque la bobine est alimentée par une tension de commande, elle génère un champ magnétique qui attire les contacts mobiles vers les contacts fixes, ce qui complète le circuit et permet au courant de circuler vers la charge connectée. Lorsque la bobine est mise hors tension, le champ magnétique s'effondre et un mécanisme à ressort écarte les contacts, interrompant ainsi le circuit.
Ce mécanisme permet aux contacteurs modulaires de gérer des circuits de forte puissance en utilisant des signaux de commande de faible puissance. Ils sont disponibles en configuration normalement ouverte (NO) ou normalement fermée (NC), ce qui leur confère une grande souplesse d'utilisation. Leur action rapide d'ouverture et de fermeture assure une commutation précise, ce qui les rend idéaux pour la gestion des systèmes d'éclairage, des unités CVC et des charges de moteur dans les environnements résidentiels, commerciaux et industriels..
Types de contacteurs modulaires
Four main families of modular contactors cater to specific applications:
Domestic contactors for peak/off-peak hours and heating circuit switching
Motor control contactors with extended contact life for frequent operations
Reversing contactors combining standard units with mechanical interlocks for power supply reversal
Safety contactors utilizing mirrored contacts to indicate position, often in emergency shutdowns
These specialized types enable precise control in various scenarios, from residential energy management to industrial motor control and safety systems.
Conception compacte et modulaire de la Contacteur modulaire
Les contacteurs modulaires se caractérisent par leur conception compacte et standardisée, optimisée pour une installation efficace et une utilisation optimale de l'espace. Mesurant généralement de 18 à 54 mm de large pour les configurations à 2-4 pôles, ces dispositifs sont nettement plus petits que les contacteurs traditionnels, ce qui permet une plus grande densité dans les panneaux électriques.. Leur construction comprend un boîtier durable en plastique ou en métal avec des clips de montage sur rail DIN intégrés pour une installation facile..
Les principales caractéristiques physiques sont les suivantes
Dimensions standardisées compatibles avec les systèmes de rail DIN
Possibilités d'extension modulaire pour les contacts auxiliaires et les modules de temporisation
Conception de terminaux à sécurité tactile pour réduire les risques de contact accidentel
Configurations avancées des bornes comme la technologie cage clamp pour une rétention sûre des fils
Chambres de suppression de l'arc électrique intégrées pour prolonger la durée de vie de l'appareil
Interrupteurs de commande manuelle en option pour un contrôle direct
Ces caractéristiques physiques permettent aux contacteurs modulaires d'offrir une flexibilité et une sécurité supérieures dans une large gamme d'applications de contrôle électrique, des systèmes d'éclairage résidentiels aux commandes de moteurs industriels.
Contacteurs modulaires ou traditionnels
Les contacteurs modulaires et les contacteurs traditionnels diffèrent considérablement en termes de taille, d'efficacité et d'application. Les contacteurs modulaires sont jusqu'à 70% plus petits que leurs homologues traditionnels, avec certains modèles aussi étroits que 18 mm pour les configurations bipolaires.. Cette conception compacte permet une utilisation efficace de l'espace dans les panneaux électriques, ce qui les rend idéaux pour les environnements résidentiels et les petites entreprises où l'espace des panneaux est limité..
En termes d'efficacité énergétique, les contacteurs modulaires utilisent des bobines économes en énergie qui ne consomment que 0,5 à 2 W de puissance de maintien, contre 5 à 10 W pour les contacteurs traditionnels.. Cette réduction de la consommation d'énergie rend les contacteurs modulaires plus rentables pour une utilisation résidentielle.. En outre, les contacteurs modulaires offrent une plus grande polyvalence, puisqu'ils sont capables de gérer des circuits en courant alternatif et en courant continu, alors que les contacteurs traditionnels sont généralement conçus pour des types de circuits spécifiques.. Les contacteurs modulaires se distinguent également par leur facilité d'installation et d'intégration dans les systèmes électriques modernes, ce qui en fait un choix privilégié pour les applications nécessitant des mises à jour ou des modifications fréquentes..
Sélection du bon contacteur
Pour choisir le contacteur modulaire adapté à votre application, tenez compte des facteurs clés suivants :
Exigences en matière de charge : Déterminer le type de charge électrique (résistive, inductive ou capacitive) et sa puissance. Pour les moteurs ou les transformateurs, tenez compte du courant d'appel, qui peut être 5 à 10 fois supérieur au courant de fonctionnement normal..
Tension nominale : Assurez-vous que la tension nominale du contacteur est égale ou supérieure à la tension de fonctionnement de votre système pour le circuit principal et le circuit de commande..
Configuration des contacts : Choisissez le nombre approprié de pôles (généralement de 1 à 4) en fonction des exigences de votre système (par exemple, monophasé, triphasé)..
Environnement de fonctionnement : Tenez compte des facteurs tels que la température, la poussière, l'humidité et les vibrations qui peuvent affecter les performances du contacteur ou nécessiter des indices de protection spéciaux..
Fréquence de commutation : Pour les applications à cycles fréquents, les contacteurs à semi-conducteurs peuvent offrir une durée de vie plus longue..
En outre, évaluez la durabilité électrique et mécanique du contacteur et tenez compte des certifications spécifiques ou de la conformité aux normes requises pour votre application.. En évaluant soigneusement ces facteurs, vous pouvez sélectionner un contacteur modulaire qui garantit des performances et une efficacité optimales dans votre système électrique.
Troubleshooting Common Issues with Modular Contactors
When troubleshooting modular contactors, several common issues may arise. One frequent problem is the contactor failing to close or open, often due to low control voltage or coil failure. Ensure the power supply matches the contactor’s coil voltage requirements, as using the wrong voltage can cause malfunction or overheating. Contact wear is another issue to watch for, indicated by pitting, arcing, or carbon deposits on the contact surfaces. These signs suggest it’s time for maintenance or replacement.
Intermittent operation or excessive noise during switching can indicate mechanical problems or contamination. Regular cleaning and inspection can prevent many issues. For persistent problems, consult the manufacturer’s fault analysis guide and consider professional diagnosis. Remember, safety is paramount when working with electrical components – always disconnect power before inspecting or servicing contactors.
Principales industries utilisant des contacteurs modulaires
Les contacteurs modulaires sont largement utilisés dans diverses industries en raison de leur polyvalence et de leur conception compacte. Les principaux secteurs qui utilisent ces dispositifs sont les suivants
Automatisation des bâtiments : Dans les bâtiments intelligents, les contacteurs modulaires contrôlent l'éclairage, le chauffage, la ventilation et la climatisation ainsi que les systèmes de sécurité, améliorant ainsi l'efficacité énergétique et le confort des occupants..
Énergies renouvelables : Les installations d'énergie solaire utilisent des contacteurs modulaires pour le contrôle des onduleurs et la gestion des connexions au réseau..
Fabrication : Les systèmes d'automatisation industrielle utilisent des contacteurs modulaires pour contrôler les moteurs, les bandes transporteuses et les équipements des lignes de production..
E-mobilité : Les stations de recharge pour véhicules électriques intègrent des contacteurs modulaires pour une distribution sûre et efficace de l'énergie..
Centres de données : Ces installations utilisent des contacteurs modulaires pour gérer la distribution d'énergie et les systèmes de secours, assurant ainsi un fonctionnement ininterrompu..
L'adaptabilité des contacteurs modulaires les rend inestimables dans ces industries, offrant des solutions de contrôle fiables tout en optimisant l'espace et la consommation d'énergie..
Considérations relatives à l'entretien et à la longévité
Les contacteurs modulaires sont largement utilisés dans diverses industries en raison de leur polyvalence et de leur conception compacte. Les principaux secteurs qui utilisent ces dispositifs sont les suivants
Automatisation des bâtiments : Dans les bâtiments intelligents, les contacteurs modulaires contrôlent l'éclairage, le chauffage, la ventilation et la climatisation ainsi que les systèmes de sécurité, améliorant ainsi l'efficacité énergétique et le confort des occupants..
Énergies renouvelables : Les installations d'énergie solaire utilisent des contacteurs modulaires pour le contrôle des onduleurs et la gestion des connexions au réseau..
Fabrication : Les systèmes d'automatisation industrielle utilisent des contacteurs modulaires pour contrôler les moteurs, les bandes transporteuses et les équipements des lignes de production..
E-mobilité : Les stations de recharge pour véhicules électriques intègrent des contacteurs modulaires pour une distribution sûre et efficace de l'énergie..
Centres de données : Ces installations utilisent des contacteurs modulaires pour gérer la distribution d'énergie et les systèmes de secours, assurant ainsi un fonctionnement ininterrompu..
L'adaptabilité des contacteurs modulaires les rend inestimables dans ces industries, offrant des solutions de contrôle fiables tout en optimisant l'espace et la consommation d'énergie.
Installation Best Practices for Modular Contactors
When installing modular contactors, proper mounting and wiring are crucial for optimal performance and safety. Mount the contactor on a 35mm DIN rail in a well-ventilated location away from heat sources and moisture. Ensure correct wiring by connecting control wires to the A1 and A2 coil terminals, and load wires to the main contact terminals (L1, L2, L3) as specified in the manufacturer’s instructions. Use appropriately sized wires and tighten all connections to the specified torque values.
Verify contactor compatibility with your system’s voltage and current requirements
Provide adequate clearance around the contactor for ventilation
Use wire strippers, crimping tools, and insulated screwdrivers for safe installation
Conduct a continuity test with a multimeter after installation to verify proper operation5
Regular maintenance, including visual inspections for signs of wear or overheating, is essential for prolonging the contactor’s lifespan and ensuring continued safe operation.
Aperçu du processus de fabrication
Le processus de fabrication des contacteurs modulaires comporte plusieurs étapes précises, combinant une ingénierie de pointe et un contrôle de qualité rigoureux :
Conception et prototypage : Les ingénieurs utilisent des logiciels de CAO pour créer des modèles en 3D, ce qui permet de procéder à des essais virtuels avant le début du prototypage physique..
Production de composants : Des pièces clés sont fabriquées, notamment des points de contact en alliage d'argent ou en composite cuivre-tungstène, des boîtiers en polymère moulés avec précision et des bobines électromagnétiques..
Assemblage : Une approche hybride associe la précision automatisée à une supervision manuelle qualifiée. La robotique assure un placement cohérent des composants, tandis que les techniciens s'occupent de la vérification de la qualité..
Essais : Les essais complets comprennent la rigidité diélectrique, la résistance au contact, l'endurance mécanique et l'évaluation des performances thermiques..
Certification : Les produits conformes aux normes industrielles reçoivent les certifications appropriées telles que CE, NF, Semko, ISI, UKCA et SAA..
Les principaux fabricants mettent en œuvre des méthodologies de production flexibles, équilibrant l'efficacité et les capacités de personnalisation. Cela inclut des lignes de production automatisées avec une robotique de haute précision et des pratiques de fabrication en flux tendu pour optimiser le flux de production et réduire les coûts des stocks..
Part de marché de Yueqing Contactor
Yueqing, une ville de la province chinoise de Zhejiang, est devenue un acteur important du marché mondial des contacteurs modulaires. Connue sous le nom de "ville électrique de Chine", Yueqing est devenue une plaque tournante pour la fabrication d'équipements électriques, notamment de contacteurs modulaires.
La part de marché de la ville dans le secteur des contacteurs modulaires n'a cessé de croître, sous l'effet de facteurs tels que
Une concentration de fabricants spécialisés, avec plus de 600 organisations de commercialisation établies au niveau national
Le gouvernement soutient fortement l'industrie électrique, notamment par des mesures d'incitation et le développement d'infrastructures.
L'accent est mis sur l'innovation et le développement de la haute technologie, avec des entreprises telles que le groupe CHINT qui ouvre la voie aux technologies de réseaux intelligents.
Des prix et des capacités de production compétitifs, permettant aux entreprises basées à Yueqing de s'emparer d'une part importante des marchés nationaux et internationaux.
Bien que les chiffres exacts de la part de marché de Yueqing ne soient pas disponibles, les prévisions industrielles suggèrent que les contacteurs modulaires s'empareront de 60% du marché mondial d'ici 2030, sous l'effet de la demande de bâtiments intelligents et des réglementations en matière d'efficacité énergétique.. Les fabricants de Yueqing sont bien placés pour tirer parti de cette croissance, en s'appuyant sur leur expertise en matière de production d'équipements électriques et sur leur présence établie sur les marchés clés d'Asie, du Moyen-Orient et d'ailleurs..
Demande de devis pour un contacteur modulaire OEM
VIOX Electric est prêt à vous aider à répondre à vos besoins en matière de contacteurs modulaires OEM. Nous offrons des solutions de haute qualité et rentables.
