Dans le monde à enjeux élevés de la sécurité électrique industrielle, une idée fausse dangereuse persiste chez les techniciens et les concepteurs de systèmes. Elle refait souvent surface lors de la maintenance sur le terrain des systèmes photovoltaïques (PV) : un électricien doit entretenir un onduleur ou vérifier une chaîne. En voyant un porte-fusible nominal pour un énorme pouvoir de coupure de 10 000 ampères (AIC), ils supposent qu'il est sûr d'ouvrir manuellement le porte-fusible pour couper un simple courant de charge de 10 ampères.
La logique semble saine en surface : “ Si cet appareil peut supporter un court-circuit catastrophique de 10 000 A, il peut sûrement supporter une petite charge de fonctionnement de 10 A. ”
Cette logique n'est pas seulement erronée ; elle est potentiellement fatale. Ce scénario spécifique, fréquemment débattu dans les cercles professionnels comme le forum électrique de Mike Holt, met en évidence une confusion fondamentale entre deux cotes d'ingénierie critiques : Pouvoir de coupure et Pouvoir de coupure en charge. Bien que le fusible à l'intérieur soit une merveille de la physique capable d'éteindre un défaut massif, le porte-fusible lui-même n'est souvent rien de plus qu'une pince mécanique.
Pour les acheteurs B2B et les ingénieurs qui spécifient des composants pour les combineurs solaires et les systèmes de distribution CC, comprendre cette distinction ne concerne pas seulement la conformité NEC, il s'agit de prévenir les incidents d'arc électrique qui peuvent détruire l'équipement et blesser le personnel. Ce guide complet disséquera les différences techniques, explorera la physique de l'arc CC et expliquera comment les solutions VIOX Electric garantissent la conformité à la norme NEC 690.16.
Pouvoir de coupure (AIC) vs. Pouvoir de coupure en charge : l'écart de terminologie
Pour sélectionner le bon porte-fusible pour votre application, vous devez d'abord faire la distinction entre les capacités du fusible consommable et du porte-fusible mécanique qui le fixe. Ce sont deux appareils distincts avec deux fonctions distinctes, souvent confondus car ils sont vendus comme une unité.
1. Pouvoir de coupure (AIC / AIR)
- Le sujet : Le fusible (la cartouche consommable).
- La définition : Le pouvoir de coupure en ampères (AIC) est le courant de défaut maximal que le fusible peut éliminer en toute sécurité sans se rompre, exploser ou permettre à l'arc de contourner le boîtier.
- Le mécanisme : Il s'agit d'une réaction physico-chimique passive. À l'intérieur d'un fusible CC de haute qualité, un élément en argent est entouré de sable de silice. Lorsqu'un court-circuit massif se produit (par exemple, 20 kA), l'élément se vaporise instantanément. Le sable fond en verre (fulgurite), absorbant l'énergie et éteignant l'arc à l'intérieur du tube en céramique scellé.
- La limitation : Il s'agit d'un événement unique. Le fusible donne sa vie pour sauver le circuit. Il ne nécessite pas de pièces mobiles ni de fonctionnement manuel.
2. Pouvoir de coupure en charge (pouvoir de commutation)
- Le sujet : Le porte-fusible ou le sectionneur (le mécanisme manuel).

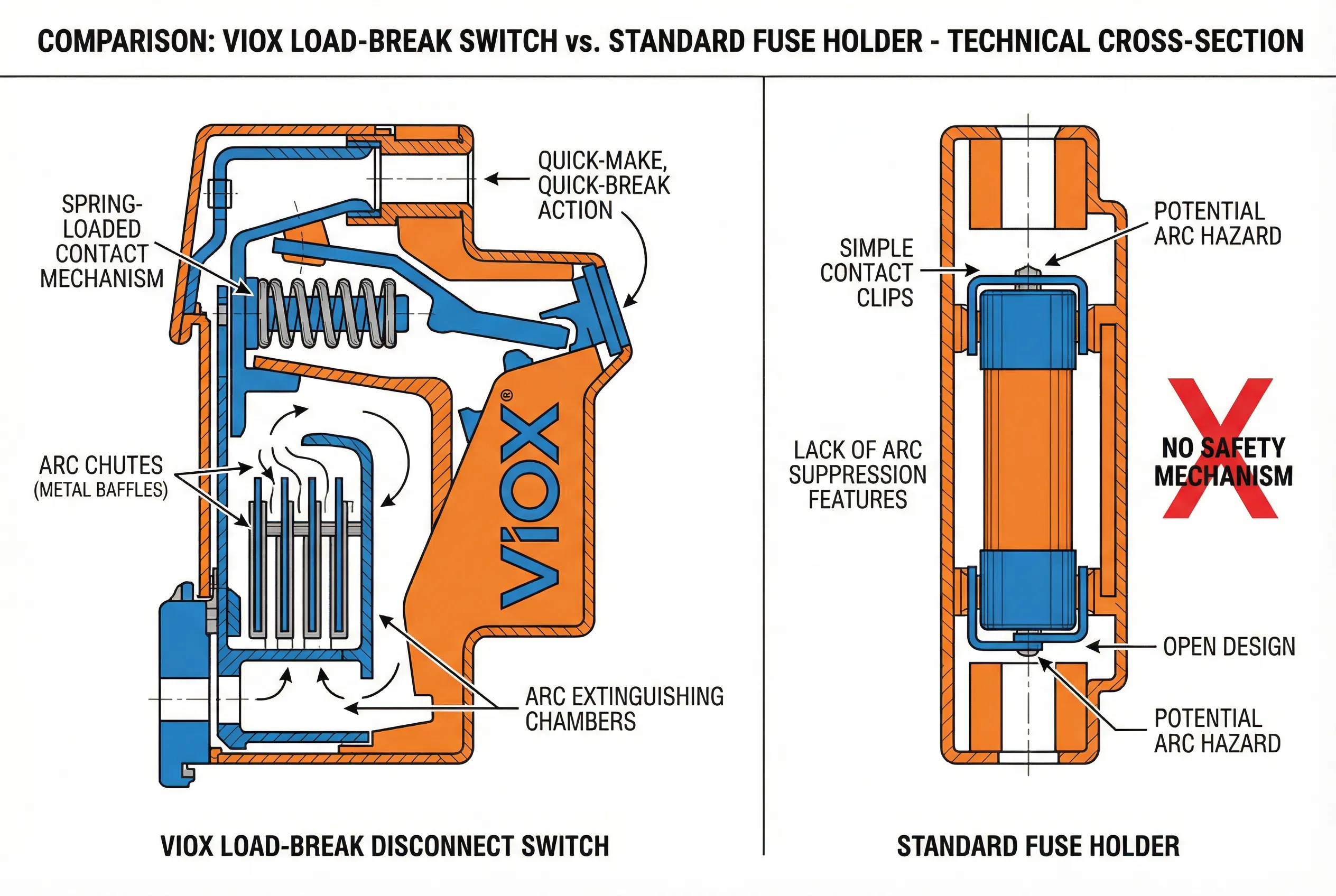

- La définition : C'est la capacité de l'appareil à éteindre en toute sécurité un arc électrique pendant que les contacts sont séparés mécaniquement par un opérateur humain dans des conditions de charge normales.
- Le mécanisme : Cela nécessite des caractéristiques d'ingénierie actives telles qu'une action d'encliquetage à ressort (pour séparer les contacts plus rapidement que la vitesse de la main de l'opérateur) et des chambres d'arc (plaques métalliques qui divisent et refroidissent l'arc).
- La Réalité : Un standard porte-fusible tactile sûr a généralement zéro pouvoir de coupure en charge. Il est conçu uniquement pour maintenir le fusible en place.
La distinction composant vs. contrôle
La racine du danger réside dans le fait de traiter un “ composant ” (le support) comme une “ commande ” (un interrupteur). Un porte-fusible est conçu pour maintenir la pression de contact afin de minimiser la résistance et la chaleur. Il n'est pas conçu pour gérer l'arc plasma qui se forme lorsque ces contacts sont séparés lorsque le courant circule.
Comparaison : Pouvoir de coupure vs. Capacité de coupure en charge
| Fonctionnalité | Pouvoir de coupure (AIC) | Pouvoir de coupure en charge |
|---|---|---|
| Composant principal | Le fusible (élément interne) | Le mécanisme de l'interrupteur/support |
| Fonction | Protège contre les courts-circuits/défauts | Isole ou commute manuellement les charges |
| Valeurs CC typiques | 10 kA, 20 kA, jusqu'à 50 kA | 0 A (pour les supports standard) au courant nominal |
| Type d'opération | Automatique (thermique/magnétique) | Manuel (poignée/levier) |
| Suppression de l'arc électrique | Encapsulation de sable de silice | Chambres d'arc, mécanismes à ressort, espaces d'air |
| Intention de conception | Protection contre les défaillances catastrophiques | Isolation de maintenance et commutation fonctionnelle |
La physique du danger : pourquoi les arcs CC sont “ collants ”
Pourquoi pouvez-vous débrancher un aspirateur (CA) pendant qu'il fonctionne sans explosion, mais le fait de retirer un porte-fusible CC sous charge crée une boule de feu ? La réponse réside dans la différence fondamentale entre le courant alternatif (CA) et le courant continu (CC).

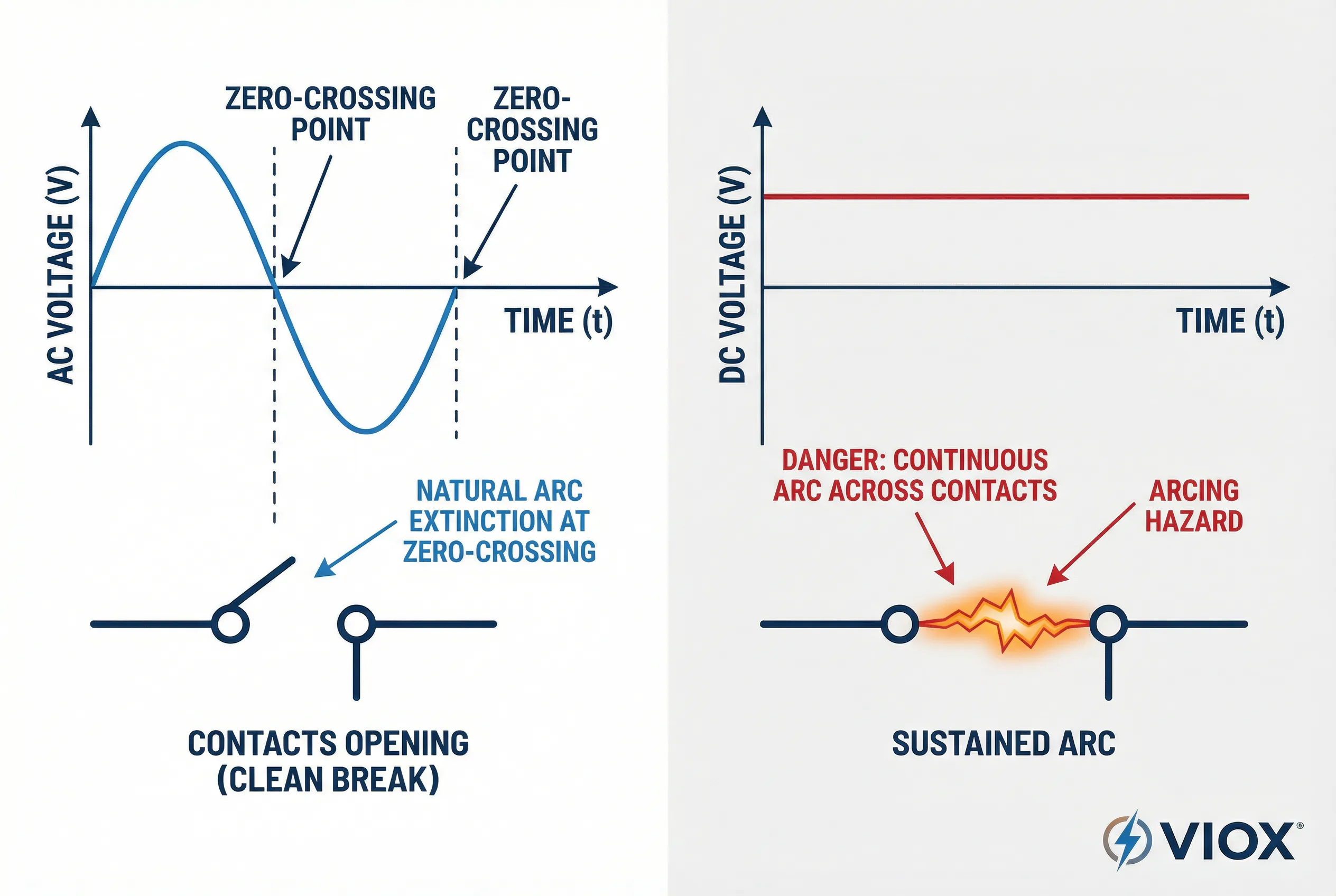

Le filet de sécurité de passage par zéro CA
Dans un système CA (60 Hz), la tension chute naturellement à zéro 120 fois par seconde. Ce phénomène est connu sous le nom de “ passage par zéro ”. Si vous ouvrez un interrupteur et qu'un arc se forme, l'arc s'éteint naturellement quelques millisecondes plus tard lorsque la tension atteint zéro. L'air se refroidit, l'ionisation s'arrête et le circuit se coupe proprement.
Le “ feu continu ” CC”
Les systèmes photovoltaïques fonctionnent en CC haute tension (souvent 600 V, 1 000 V ou 1 500 V). La tension CC ne passe jamais par zéro ; elle pousse le courant de manière continue et implacable.
Lorsqu'un technicien ouvre un porte-fusible:
- Ionisation : Lorsque les contacts métalliques se séparent, l'électricité se fraye un chemin à travers l'espace d'air, ionisant les molécules d'azote et d'oxygène en plasma.
- Maintien : Parce qu'il n'y a pas de passage par zéro pour donner à l'air un “ répit ”, l'arc se maintient. Il devient un pont conducteur de plasma surchauffé (jusqu'à 19 000 °C / 35 000 °F).
- L'effet “ Taffy ” : Les arcs CC se comportent comme du caramel collant. Vous pouvez écarter les contacts de plusieurs centimètres, et l'arc s'étirera et tiendra, faisant fondre le boîtier en plastique du porte-fusible et potentiellement engloutissant la main de l'opérateur.
NEC 690.16 : Le code qui sauve des vies
Le National Electrical Code (NEC) a reconnu ce danger dès l'adoption des panneaux solaires à haute tension. L'article 690.16 du NEC traite spécifiquement de la “Maintenance des fusibles” pour empêcher les techniciens d'utiliser les porte-fusibles comme interrupteurs improvisés.
NEC 690.16(B) Exigences : “Isoler, puis ouvrir”
Le code exige que les fusibles dans les circuits de source PV (plus de 30V) puissent être déconnectés de toutes les sources d'alimentation. Cependant, la nuance cruciale réside dans comment cette déconnexion se produit.
Si un porte-fusible n'est pas conçu pour une opération de coupure en charge (ce qui est le cas de la plupart), le NEC exige l'une des mesures de sécurité suivantes :
- Isolation en amont (la solution standard) : Un sectionneur séparé, conçu pour la coupure en charge, doit être installé pour isoler le porte-fusible. La procédure devient :
- Étape 1 : Ouvrir le sectionneur (couper le courant).
- Étape 2 : Ouvrir le porte-fusible (isolation sûre).
- Conception interverrouillée : L'équipement utilise un porte-fusible mécaniquement interverrouillé avec un interrupteur, de sorte que le fusible ne peut être accessible que si l'interrupteur est en position “OFF”.
- Outil requis : Le porte-fusible nécessite un outil pour être ouvert. Cela empêche l'opération “impulsive” à la main, forçant le technicien à s'arrêter et, espérons-le, à suivre les procédures de consignation/étiquetage (LOTO) appropriées.
L'évolution du “Touch-Safe”

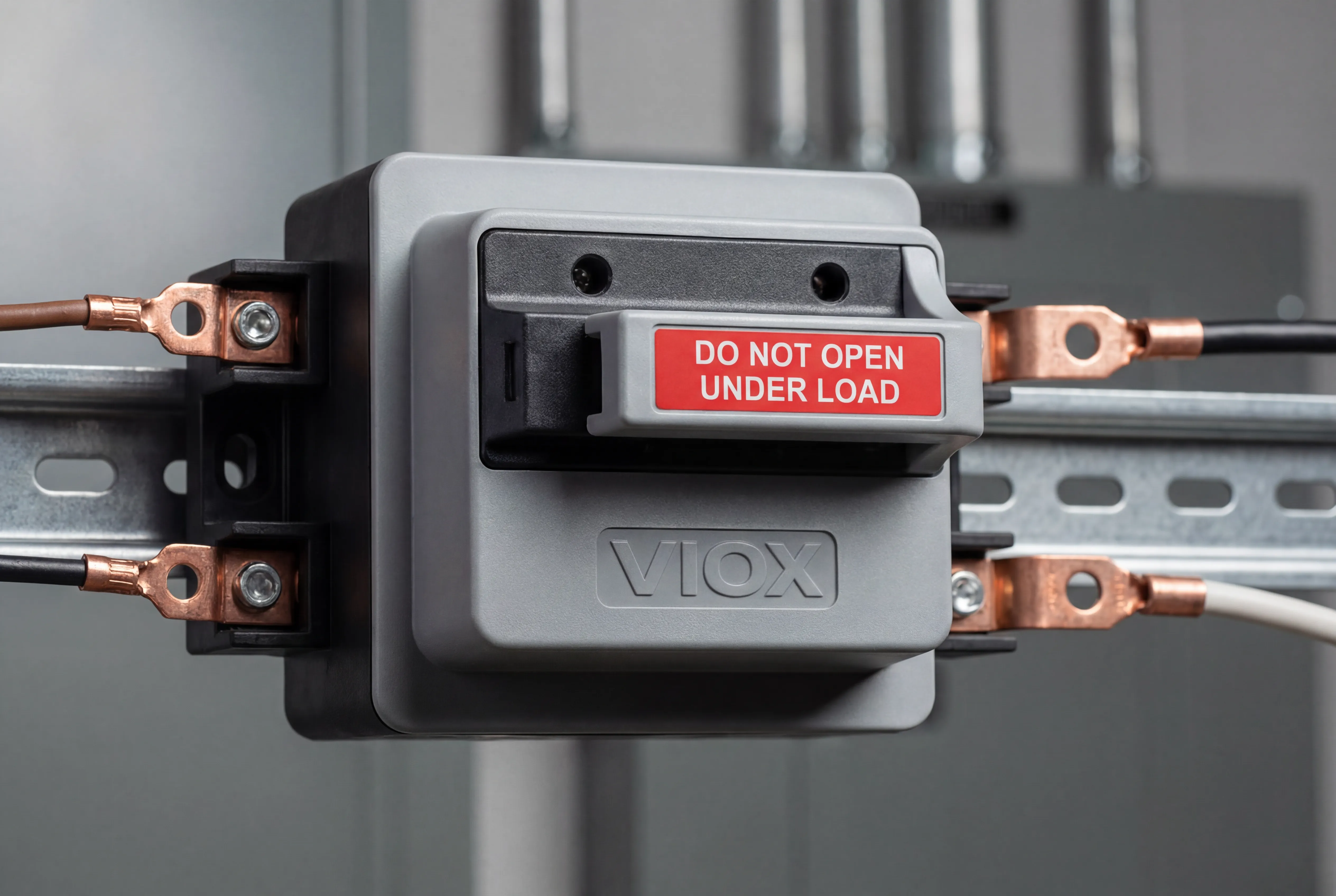

Les porte-fusibles modernes “finger-safe” ou “touch-safe” (souvent montés sur rail DIN) sont populaires car ils protègent les opérateurs contre tout contact accidentel avec des pièces sous tension lorsque le fusible est fermé. Cependant, leur conception extractible imite une poignée d'interrupteur, invitant à une mauvaise utilisation. Le NEC 690.16 met explicitement en garde contre le fait de se laisser tromper par ce facteur de forme. Ce n'est pas parce qu'il ressemble à un interrupteur que c'est arcs comme un interrupteur.
Matrice de conformité pour NEC 690.16(B)
| Type d'équipement | Conçu pour la coupure en charge ? | Étiquette d'avertissement requise | Utilisation conforme à NEC 690.16 |
|---|---|---|---|
| Clip de fusible standard | Pas de | “DANGER - NE PAS OUVRIR SOUS TENSION” | Doit avoir un sectionneur en amont séparé |
| Porte-fusible "Touch-Safe" | Généralement non | “NE PAS OUVRIR SOUS TENSION” | Doit avoir un sectionneur séparé ou nécessiter un outil |
| Sectionneur porte-fusible | Oui | N/A (L'interrupteur agit comme un sectionneur) | Entièrement conforme en tant qu'isolation autonome |
| Disjoncteur | Oui | N/A | Conforme (Fonctionne à la fois comme protection et interrupteur) |
Guide de sélection VIOX : Choisir le bon composant
Chez VIOX Electric, nous concevons nos composants pour assurer une distinction claire entre protection et isolation. Lors de la conception de boîtes de combinaison ou de circuits d'entrée d'onduleur, la sélection du bon porte-fusible par rapport à interrupteur est primordiale.
Quand utiliser un porte-fusible "Touch-Safe" standard
Utilisez un porte-fusible PV VIOX standard (par exemple, la série VIOX VFX-1000) lorsque :
- Vous avez un sectionneur CC dédié ailleurs dans le circuit (par exemple, externe au combinateur ou intégré à l'onduleur).
- L'espace est limité et vous avez besoin d'une fusion haute densité (Rail DIN montage sur rail DIN).
- L'optimisation des coûts est essentielle et l'isolation est gérée au niveau de la chaîne via des connecteurs ou une commutation de groupe.
Caractéristique clé de VIOX : Nos supports utilisent des boîtiers en DMC (Dough Molding Compound) ou en Polyamide de haute qualité qui résistent au cheminement, mais même les meilleurs matériaux ne peuvent défier la physique s'ils sont ouverts sous tension. Nous étiquetons de manière visible nos supports non conçus pour la coupure en charge afin de garantir la sensibilisation de l'opérateur.
Quand utiliser un sectionneur porte-fusible
Utilisez un sectionneur porte-fusible VIOX lorsque :
- Vous devez combiner la protection contre les surintensités et l'isolation dans un seul appareil.
- L'appareil sert d“”arrêt d'urgence" principal ou de sectionneur de maintenance pour ce sous-circuit.
- Vous concevez pour une sécurité maximale et souhaitez éliminer le risque d'erreur de l'opérateur.
Erreurs courantes dans la conception de systèmes CC
Même les ingénieurs expérimentés peuvent tomber dans des pièges lors de la spécification de la protection CC. Évitez ces trois erreurs courantes :
1. Le piège de la “valeur nominale CA”
N'utilisez jamais un porte-fusible conçu uniquement pour le CA dans une application CC. Les appareils CA reposent sur ce passage par zéro dont nous avons parlé. Un support conçu pour le CA utilisé à 600V CC prendra probablement feu lors de la première opération sous tension. Vérifiez toujours la VDC valeur nominale CC sur la fiche technique.
2. Ignorer l'étiquette “Ne pas ouvrir sous tension”
Les fabricants n'ajoutent pas ces étiquettes pour se couvrir en matière de responsabilité ; ce sont des instructions d'utilisation. Placer un porte-fusible standard dans un endroit où il est le seulement Le fait de ne pas avoir de moyen de déconnexion constitue une violation du code NEC et un grave danger pour la sécurité.
Surtaille du porte-fusible, sous-dimensionnement du fil
Bien que le porte-fusible puisse être conçu pour 30 A, son utilisation avec un fil sous-dimensionné peut provoquer une chaleur excessive au niveau du terminaux. Étant donné que les porte-fusibles reposent sur la pression de contact, les cycles thermiques dus à un mauvais câblage peuvent desserrer les connexions, créant un “ point chaud ” qui imite un défaut d'arc, faisant fondre le porte-fusible même sans intervention manuelle.
Comparaison technique : Caractéristiques de l'arc
Comprendre l'ennemi est la clé de la sécurité. Voici comment les arcs AC et DC diffèrent dans le contexte des équipements de commutation.
| Caractéristiques | Arc AC (courant alternatif) | Arc DC (courant continu) |
|---|---|---|
| Débit actuel | Bidirectionnel (cycles +/-) | Unidirectionnel (constant) |
| Extinction | Auto-extinction au passage par zéro (tous les 8,3 ms) | Nécessite un étirement/refroidissement actif pour s'éteindre |
| Stabilité de l'arc | Instable, plus facile à rompre | Très stable, difficile à rompre |
| Usure de l'appareil | Érosion modérée des contacts | Érosion sévère des contacts et génération de chaleur |
| Risque de sécurité | Élevé, mais gérable avec des espaces standard | Extrême – risque de brûlure continue et de fusion de l'équipement |
Foire aux questions (FAQ)
Q : Puis-je utiliser un porte-fusible AC standard pour mon système de batterie 24 V DC ?
R : Bien que le courant continu basse tension (12 V-24 V) soit moins susceptible de maintenir un arc long dangereux par rapport au solaire haute tension (600 V+), vous devez toujours utiliser un équipement conçu pour le courant continu. À courants élevés, même 24 V peuvent maintenir un arc si l'inductance est élevée. Pour les applications solaires (PV), utilisez strictement des porte-fusibles conçus pour le courant continu.
Q : Quelle est la différence entre un sectionneur et un disjoncteur ?
R : Un disjoncteur se déclenche automatiquement en cas de défaut et peut également être utilisé comme interrupteur. Un sectionneur est actionné manuellement pour isoler le circuit, mais n'offre généralement aucune protection automatique, sauf s'il s'agit d'un “ sectionneur à fusible ”, qui contient des fusibles pour l'élément de protection.
Q : VIOX propose-t-il des porte-fusibles à pouvoir de coupure en charge ?
R : VIOX fabrique des Interrupteurs-sectionneurs à fusibles spécifiques qui ont un pouvoir de coupure en charge. Cependant, nos porte-fusibles modulaires sur rail DIN standard sont définis comme des “ porte-fusibles ” et sont généralement pas sans pouvoir de coupure en charge. Vérifiez toujours la fiche technique et l'étiquette sur l'appareil.
Q : Pourquoi vois-je des électriciens retirer des fusibles sous tension dans des vidéos ?
R : Il s'agit d'une pratique dangereuse connue sous le nom de “ remplacement à chaud ”. Cela peut fonctionner 99 fois sur 100 sur les circuits à faible courant, mais sur un système DC haute tension, c'est la roulette russe. Cela viole les réglementations OSHA et les normes de sécurité NFPA 70E.
Q : Qu'est-ce que l'indice “ Finger Safe ” ?
R : “ Finger Safe ” (souvent IP20) signifie que vous ne pouvez pas toucher les pièces sous tension avec votre doigt lorsque l'appareil est fermé ou lors du retrait du porte-fusible. Il se réfère à la protection contre les chocs, pas à la protection contre les arcs électriques. Un appareil peut être protégé contre les contacts accidentels, mais peut quand même exploser s'il est ouvert sous tension.
Q : La norme NEC 690.16 s'applique-t-elle aux systèmes mis à la terre et non mis à la terre ?
R : Oui. L'exigence de déconnecter en toute sécurité le fusible de toutes les sources d'alimentation s'applique quelle que soit la configuration de mise à la terre du système. Dans les réseaux PV non mis à la terre, les bornes positive et négative sont protégées par des fusibles et doivent être déconnectées simultanément.
Conclusion : Respectez la valeur nominale, protégez l'opérateur
La distinction entre Pouvoir de coupure et Pouvoir de coupure en charge n'est pas seulement une sémantique académique ; c'est la limite entre une procédure de maintenance sûre et un événement d'arc électrique catastrophique. Un porte-fusible est un composant essentiel de l'écosystème de protection, conçu pour maintenir le fusible qui élimine l'énergie massive d'un court-circuit. Il n'est cependant pas conçu pour être le commutateur de commande qui interrompt le flux de courant normal dans les systèmes DC haute tension.
Lors de la conception ou de la maintenance de systèmes photovoltaïques, le respect de NEC 690.16 est non négociable. Assurez-vous toujours que les porte-fusibles sans pouvoir de coupure en charge sont associés à des sectionneurs d'isolement en amont appropriés.
VIOX Électrique est à l'avant-garde de la sécurité électrique DC, fabriquant des porte-fusibles, Sectionneurs CC, et des dispositifs de protection de circuit de qualité supérieure, rigoureusement testés pour l'environnement exigeant des énergies renouvelables. Ne laissez pas la sécurité au hasard : spécifiez VIOX pour un équipement qui respecte la physique de l'énergie DC.
Assurez-vous que vos projets sont conformes et que votre personnel est en sécurité. Découvrez dès aujourd'hui la gamme complète de porte-fusibles PV et de sectionneurs à pouvoir de coupure en charge de VIOX Electric.
