Dans les systèmes électriques modernes, les défauts de court-circuit peuvent libérer des quantités d'énergie dévastatrices en quelques millisecondes. Un courant de défaut présumé de 50 000 ampères génère des forces magnétiques suffisamment puissantes pour déformer les barres omnibus, une énergie thermique suffisamment intense pour vaporiser les conducteurs en cuivre, et des risques d'arc électrique qui mettent en danger le personnel. Pourtant, la majeure partie de ces destructions est évitable.
Les disjoncteurs limiteurs de courant représentent une avancée fondamentale dans la technologie de protection des circuits. Contrairement aux disjoncteurs conventionnels qui interrompent les défauts au passage naturel par zéro de la forme d'onde CA, les disjoncteurs limiteurs agissent en quelques millisecondes pour étouffer le courant de défaut avant qu'il n'atteigne son pic destructeur. Cette intervention rapide réduit considérablement les contraintes mécaniques et thermiques sur les équipements électriques, protège les équipements électroniques sensibles des dommages et atténue significativement les risques d'arc électrique.
Pour les ingénieurs électriciens concevant des systèmes de distribution, les constructeurs d'armoires sélectionnant les dispositifs de protection et les gestionnaires d'installations responsables d'infrastructures critiques, comprendre la technologie de limitation de courant est essentiel. Ce guide explique le fonctionnement des disjoncteurs limiteurs de courant, les spécifications clés qui définissent leurs performances, et les situations où cette technologie apporte des avantages cruciaux par rapport à une protection de circuit standard.
Qu'est-ce qu'un disjoncteur limiteur de courant ?
Un disjoncteur limiteur de courant est un dispositif de protection conçu pour interrompre un courant de court-circuit avant qu'il n'atteigne sa valeur de crête présumée maximale. Cette capacité le distingue des disjoncteurs conventionnels, qui laissent généralement le courant de défaut atteindre son pic complet avant d'interrompre au passage naturel par zéro.
Lorsqu'un court-circuit se produit dans un système électrique, le courant commence à augmenter à un taux extrêmement élevé – pouvant potentiellement atteindre des dizaines de milliers d'ampères en quelques millisecondes. Un disjoncteur standard détecte cette condition de défaut et déclenche son mécanisme de déclenchement, mais le processus d'interruption prend du temps. Pendant ce bref intervalle, le courant de défaut peut atteindre son pic présumé complet, libérant une énergie considérable qui sollicite les conducteurs, les barres omnibus et les équipements en aval.
Les disjoncteurs limiteurs de courant, en revanche, agissent avec une rapidité extraordinaire. Selon la norme UL 489 (la norme nord-américaine pour les disjoncteurs modulaires), un disjoncteur est qualifié de “ limiteur de courant ” s'il élimine le défaut en moins d'un demi-cycle – généralement en moins de 10 millisecondes. Cette réponse rapide introduit une tension d'arc élevée qui s'oppose à la tension du système, étouffant efficacement le flux de courant et forçant le courant de crête laissé passer à une valeur bien inférieure au courant de défaut présumé.
Le résultat est spectaculaire : alors qu'un courant de défaut présumé pourrait être de 50 000 ampères RMS symétriques, un disjoncteur limiteur pourrait limiter le courant de crête réel à 15 000 ampères ou moins. Cette réduction du courant de crête et de l'énergie totale de défaut protège les équipements en aval des forces mécaniques, des dommages thermiques et des risques d'arc électrique qui se produiraient autrement.
Fonctionnement des disjoncteurs limiteurs de courant

La capacité de limitation de courant de ces disjoncteurs résulte d'une combinaison soigneusement conçue de conception mécanique, de physique électromagnétique et de gestion de l'arc. Le processus se déroule en quelques millisecondes via plusieurs mécanismes coordonnés.
Séparation électrodynamique des contacts
Le premier élément critique est la séparation ultra-rapide des contacts. Lorsqu’un courant de défaut élevé traverse les contacts du disjoncteur, les énormes champs magnétiques générés par ce courant créent de puissantes forces électrodynamiques. Les disjoncteurs limiteurs de courant sont conçus avec des configurations de contacts qui exploitent ces forces pour faciliter la séparation : les contacts sont disposés de manière à ce que le champ magnétique crée une force répulsive qui fait littéralement exploser les contacts.
Cette « répulsion électrodynamique » signifie que des courants de défaut plus élevés accélèrent en réalité la séparation des contacts. Le disjoncteur ne repose pas uniquement sur la force mécanique du mécanisme de déclenchement ; le courant de défaut lui-même apporte de l'énergie pour ouvrir les contacts plus rapidement. Cela garantit une séparation des contacts extrêmement rapide, souvent dans les 1 à 2 millisecondes suivant le déclenchement du défaut.
Formation et allongement de l'arc

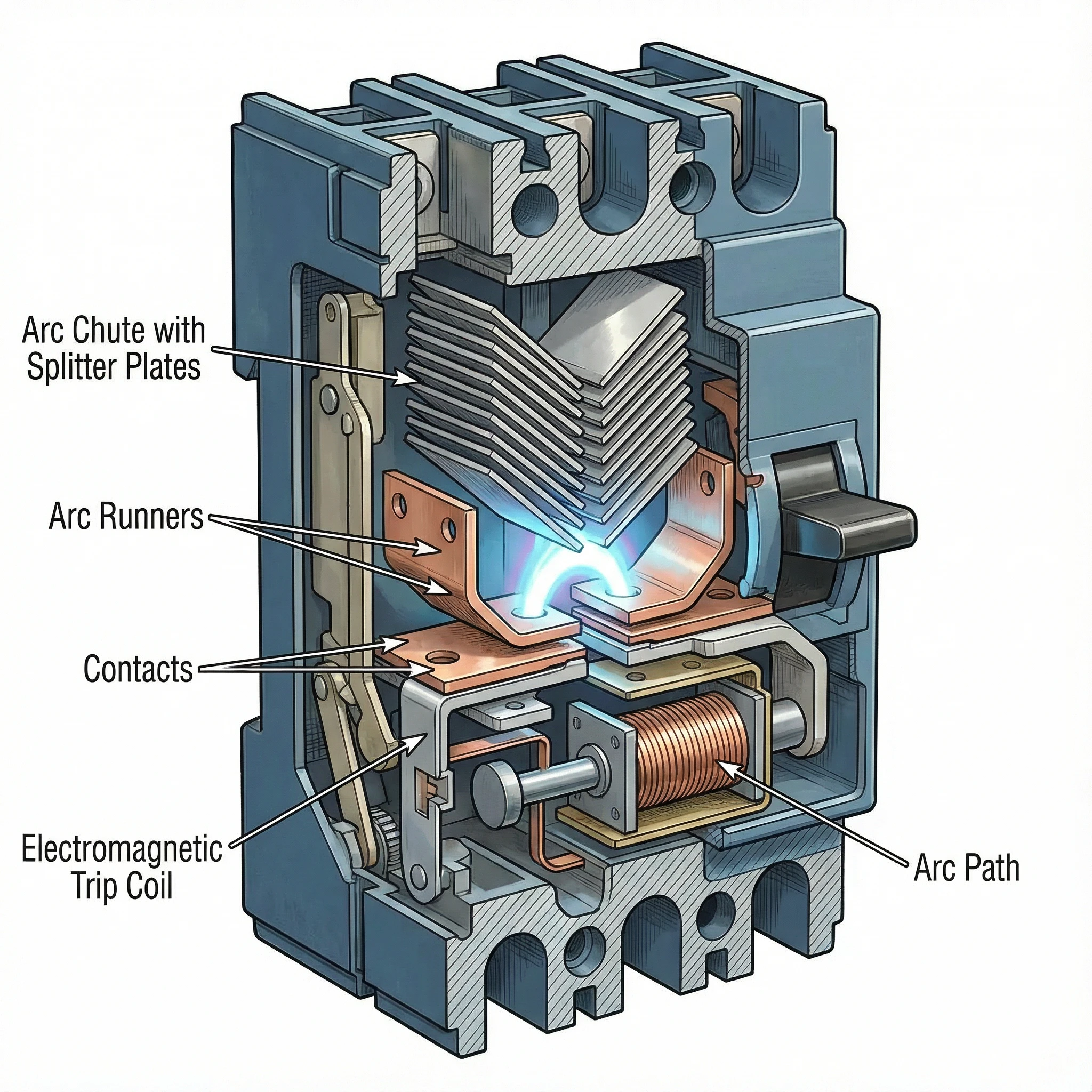

Lorsque les contacts se séparent à grande vitesse, un arc électrique se forme dans l'espace. Plutôt que d’être un problème à supprimer, cet arc devient le principal outil de limitation du courant. La géométrie interne du disjoncteur est conçue pour forcer cet arc à s’éloigner rapidement des contacts et à entrer dans une chambre à arc spécialement conçue appelée chambre de coupure.
Les champs magnétiques générés par le flux de courant et la forme physique des guides d'arc guident l'arc vers le haut dans la chambre de coupure. À mesure que l’arc se déplace et s’étire, sa longueur augmente considérablement. Un arc plus long nécessite une tension plus élevée pour le maintenir, et cette tension d'arc s'oppose à la tension du système entraînant le courant de défaut.
Commutation et division d'arc
La chambre de coupure contient une série de plaques métalliques disposées selon une configuration spécifique (souvent en forme de V), appelées séparateurs d'arc ou diviseurs d'arc. Lorsque l'arc est entraîné dans la goulotte, il entre en contact avec ces plaques et « commute », passant du chemin principal de l'arc aux plaques séparatrices.
Ce processus divise efficacement l’arc unique à haute énergie en plusieurs arcs plus petits en série. Chaque petit arc développe sa propre chute de tension. Si la chambre de coupure contient, par exemple, 20 plaques de séparation, la tension totale de l'arc peut atteindre plusieurs fois la tension du système. Lorsque la tension cumulée de l’arc dépasse la tension du système, le courant est forcé de diminuer rapidement.
Refroidissement et extinction des arcs
Les plaques séparatrices métalliques servent également de dissipateurs thermiques, refroidissant rapidement les arcs. Les plaques augmentent la surface de l’arc et évacuent la chaleur. Combiné à l’air ambiant ou aux gaz d’extinction de l’arc, ce refroidissement réduit la conductivité de l’arc.
L'interaction d'une tension d'arc élevée (flux de courant opposé) et du refroidissement de l'arc (réduction de la conductivité) force le courant vers zéro. Le disjoncteur éteint l'arc et élimine le défaut, le tout en une fraction de cycle, avant que le courant de défaut n'atteigne son pic présumé.
Toute cette séquence, de la détection des défauts à la séparation des contacts, en passant par l'allongement de l'arc, la division et l'extinction, se produit en moins de 10 millisecondes. Le courant n'est pas interrompu lors d'un passage à zéro naturel mais de force, en créant des conditions dans lesquelles l'arc ne peut pas être entretenu.
Spécifications techniques clés
Comprendre les performances de limitation de courant nécessite de se familiariser avec trois spécifications critiques qui définissent l'efficacité avec laquelle un disjoncteur limite le courant de défaut et protège les équipements en aval.

Let-Through Current (Ip)
Les courant passant (Ip) est le courant de crête réel qui traverse le disjoncteur lors d'un défaut, mesuré en ampères. Cette valeur représente l’efficacité de limitation de courant du disjoncteur : un Ip inférieur indique une meilleure limitation de courant.

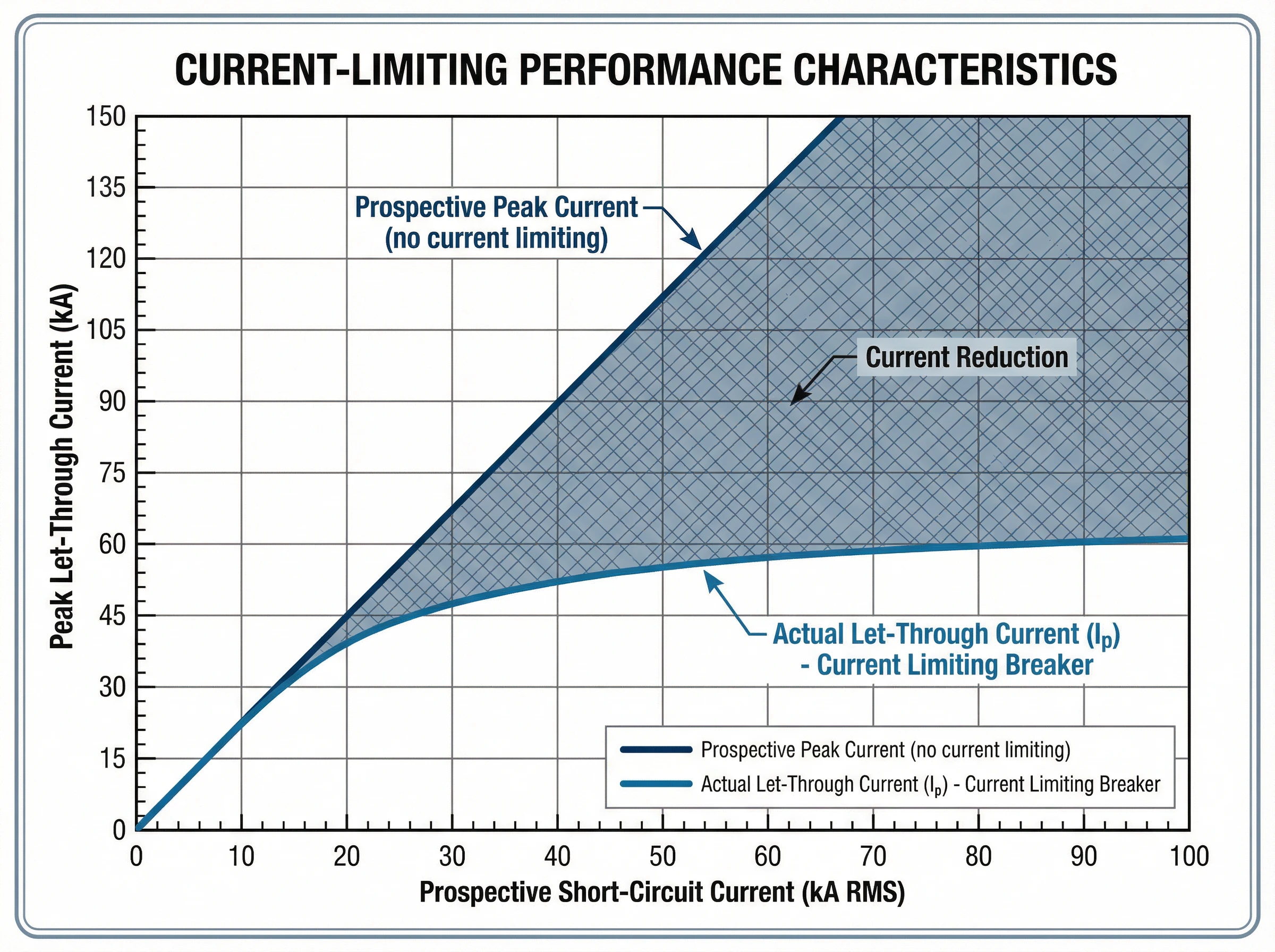

Les fabricants fournissent des données de courant passant sous forme de courbes caractéristiques. Ces graphiques représentent le courant passant de crête (Ip) sur l'axe vertical par rapport au courant de court-circuit présumé (ampères symétriques RMS) sur l'axe horizontal. Pour tout niveau de défaut potentiel donné au point d'installation, la courbe montre le courant de crête maximum qui circulera réellement.
Par exemple, si le courant de défaut disponible sur un panneau de distribution est de 42 000 ampères RMS symétriques, un disjoncteur limiteur de courant pourrait limiter le courant de crête réel à seulement 18 000 ampères. Cette réduction du courant de crête présumé au courant de crête réel protège les barres omnibus de la flexion, empêche la surchauffe des conducteurs et réduit les contraintes mécaniques sur tous les composants en aval.
Thermal Stress (I²t)
Les I²t value (prononcé « I-squared-t »), mesuré en ampères-carrés secondes (A²s), quantifie l'énergie thermique laissée passer par le disjoncteur lors de l'élimination des défauts. Il représente l'intégrale du courant au carré sur le temps total de compensation.
Cette spécification est essentielle pour protéger les câbles et les équipements électroniques sensibles. L'isolation des câbles présente une résistance thermique spécifique exprimée en I²t. Si le dispositif de protection laisse passer plus d’énergie thermique que ce que le câble peut supporter, l’isolation sera endommagée même si le câble ne fond pas physiquement.
Les disjoncteurs limiteurs de courant réduisent considérablement le I²t par rapport aux disjoncteurs standards. Pour le même courant de défaut présumé, un dispositif limiteur de courant peut avoir une valeur I²t inférieure de 50-80% à celle d'un disjoncteur classique. Cette contrainte thermique réduite évite d'endommager les conducteurs, protège l'isolation des câbles et prolonge la durée de vie de l'équipement.
Les fabricants fournissent des courbes I²t similaires aux courbes de courant de passage, montrant l'énergie thermique maximale en fonction du courant de défaut présumé. Certaines normes définissent des classes de limitation d'énergie pour les disjoncteurs en fonction de leurs performances I²t.
Pouvoir de coupure (Icu et Ics)
Les pouvoir de coupure définit le courant de défaut maximum que le disjoncteur peut interrompre en toute sécurité. Deux valeurs nominales sont pertinentes selon IEC 60947-2 (la norme internationale pour les disjoncteurs basse tension) :
- Capacité de rupture ultime (Icu): Le courant de défaut maximum que le disjoncteur peut interrompre sans être détruit. Après avoir interrompu un défaut au niveau Icu, le disjoncteur peut ne pas être adapté à un service continu et nécessiter un remplacement. Cela représente la limite supérieure absolue du disjoncteur.
- Capacité de rupture de service (Ics): Le courant de défaut maximum que le disjoncteur peut interrompre plusieurs fois tout en restant entièrement fonctionnel et fiable pour un service continu. Ics est exprimé en pourcentage de Icu (généralement 50%, 75% ou 100%). Pour les applications critiques nécessitant une fiabilité élevée, les disjoncteurs avec Ics = 100% Icu sont préférés.
La règle fondamentale de sélection est simple : le Icu du disjoncteur doit être égal ou supérieur au courant de court-circuit présumé au point d'installation. Les disjoncteurs limiteurs de courant peuvent atteindre des capacités de coupure élevées (50kA, 85kA ou supérieures) dans des formats compacts, car l'action de limitation de courant elle-même réduit l'énergie que le disjoncteur doit gérer.
L'interrelation des spécifications
Ces spécifications fonctionnent ensemble pour définir les performances de protection. Lorsqu'un défaut survient jusqu'à la valeur nominale du disjoncteur Icu, l'action de limitation de courant réduit à la fois le courant de crête (Ip) et l'énergie thermique totale (I²t) à des valeurs bien inférieures à celles que produirait le défaut potentiel. Cette réduction coordonnée des contraintes mécaniques maximales et des dommages thermiques rend les disjoncteurs limiteurs de courant essentiels pour protéger les systèmes électriques modernes avec des courants de défaut disponibles élevés.
Normes et conformité
Les disjoncteurs limiteurs de courant sont régis par des normes internationales et régionales rigoureuses qui définissent les exigences de performance, les procédures de test et les critères de sécurité.

IEC 60947-2: International Standard
IEC 60947-2 est la norme internationale pour les disjoncteurs basse tension utilisés dans les applications industrielles et commerciales. Cette norme complète établit :
- Catégories de performances: La norme distingue les disjoncteurs de catégorie A (sans temporisation de court-circuit intentionnel) et les disjoncteurs de catégorie B (avec capacité de tenue de courte durée). La plupart des disjoncteurs limiteurs de courant modernes sont des appareils de catégorie A.
- Vérification du pouvoir de coupure: IEC 60947-2 spécifie des séquences de tests rigoureux pour vérifier à la fois le pouvoir de coupure ultime (Icu) et le pouvoir de coupure de service (Ics). Ces tests impliquent plusieurs opérations de fermeture et de coupure dans des conditions de défaut spécifiées.
- Performances limitant le courant: Bien que la norme n'impose pas de limitation de courant, elle fournit des procédures de test pour vérifier et documenter le courant passant et les performances I²t pour les disjoncteurs revendiquant une capacité de limitation de courant.
- Coordination et sélectivité: La norme établit des exigences pour la protection de secours (en cascade), où un disjoncteur limiteur de courant en amont protège un disjoncteur en aval avec un pouvoir de coupure inférieur au courant de défaut présumé à son emplacement.
UL 489: North American Standard
UL 489 est la norme des Underwriters Laboratories pour les disjoncteurs à boîtier moulé en Amérique du Nord. Les principales dispositions comprennent :
- Définition de limitation de courant: UL 489 spécifie qu'un disjoncteur est qualifié de « limitation de courant » s'il élimine un défaut en moins d'un demi-cycle (généralement en moins de 10 millisecondes pour les systèmes 60 Hz).
- Tests de passage: La norme exige des tests approfondis pour générer des courbes de courant passant qui montrent le courant de crête réel en fonction du courant de défaut potentiel.
- Indices de court-circuit: UL 489 définit les valeurs de coupure (IR) et établit des procédures de test pour vérifier les performances du disjoncteur aux niveaux de tension et de courant nominal.
Conformité et certification
Pour les concepteurs et prescripteurs de systèmes électriques, la conformité aux normes garantit :
- Performances vérifiées: Les disjoncteurs certifiés ont subi des tests rigoureux par des tiers pour confirmer leur capacité de limitation de courant et leur pouvoir de coupure.
- Confiance dans la conception: Les ingénieurs peuvent s'appuyer sur les courbes de passage publiées et les données I²t pour l'analyse de la protection des équipements et les calculs d'arc électrique.
- Acceptation réglementaire: Les disjoncteurs conformes aux normes répondent aux exigences du code de l'électricité dans leurs marchés respectifs (zones IEC ou installations nord-américaines).

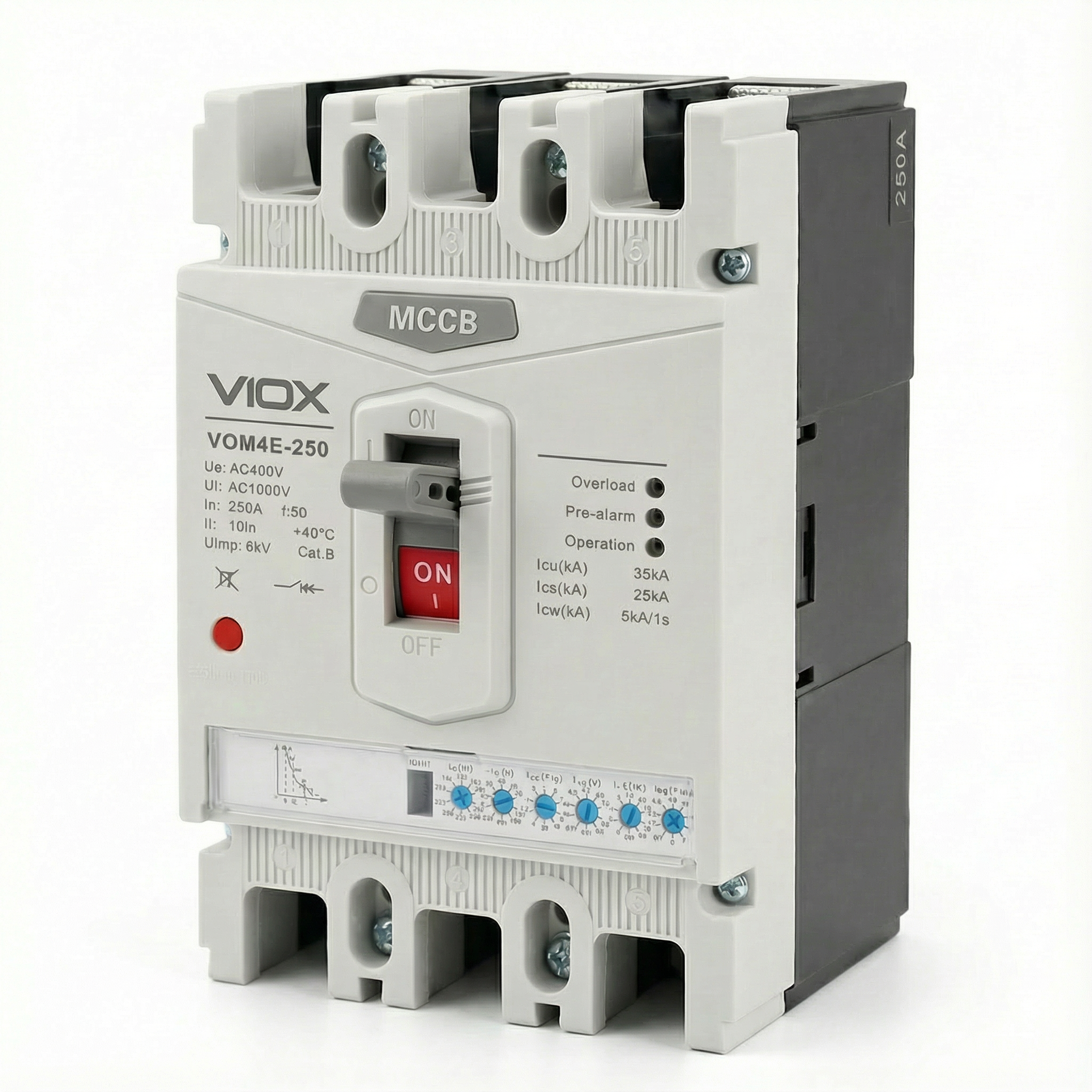

Les disjoncteurs limiteurs de courant VIOX sont conçus et testés pour répondre aux exigences IEC 60947-2 et UL 489, garantissant une applicabilité mondiale et des performances de protection vérifiées.
Applications et Cas d'Utilisation
Les disjoncteurs limiteurs de courant offrent des avantages essentiels dans les systèmes électriques où des courants de défaut disponibles élevés menacent l'intégrité de l'équipement et la sécurité du personnel.
Centres de données et infrastructures informatiques critiques
Les centres de données modernes sont confrontés à des défis extraordinaires en matière de courant de panne. Les racks de serveurs haute densité, les systèmes UPS puissants et les multiples alimentations des services publics créent des courants de défaut disponibles qui peuvent dépasser 65kA ou plus. Les disjoncteurs limiteurs de courant sont essentiels dans ces environnements :
- Protection du matériel informatique: Les serveurs, les baies de stockage et les équipements réseau contiennent des composants électroniques sensibles vulnérables aux événements de surintensité, même brefs. Les disjoncteurs limiteurs de courant réduisent l'énergie de défaut à des niveaux qui évitent d'endommager les composants.
- Coordination sélective: La fiabilité du centre de données dépend de l'isolation des pannes sans pannes en cascade. Les disjoncteurs limiteurs de courant facilitent la coordination entre la protection amont et aval, assurant uniquement les déclenchements des circuits concernés.
- Atténuation des arcs électriques: Le personnel de maintenance travaille régulièrement sur des équipements sous tension. En réduisant le courant de défaut de pointe et le temps d'élimination, les disjoncteurs limiteurs de courant réduisent considérablement l'énergie incidente des arcs électriques, améliorant ainsi la sécurité des travailleurs et réduisant potentiellement les exigences en matière d'EPI.
- Installations compactes: La technologie de limitation de courant permet un pouvoir de coupure élevé (50kA-100kA) dans les disjoncteurs compacts, prenant en charge une distribution d'énergie dense sans nécessiter d'appareillage de commutation surdimensionné.

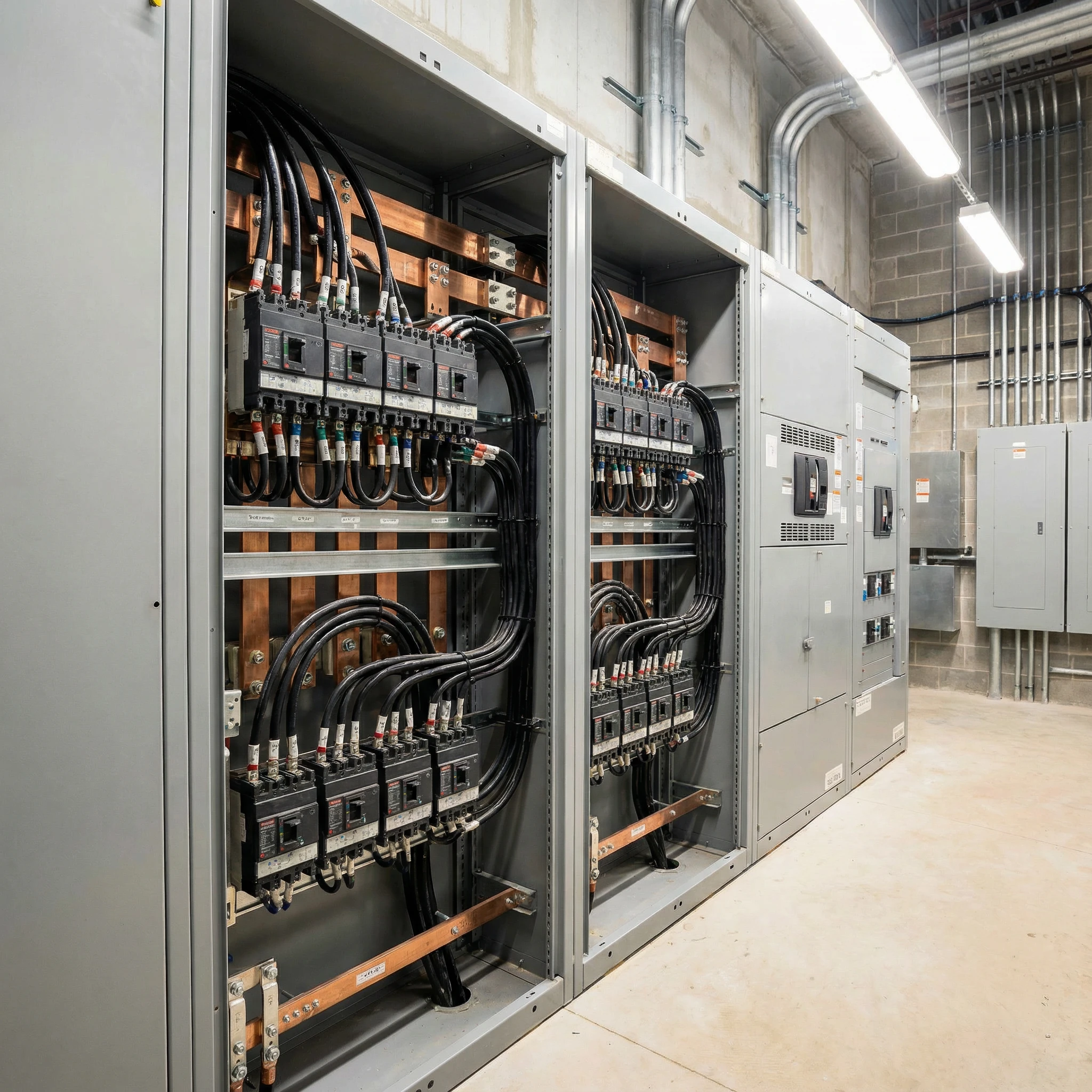

Industrial Manufacturing Facilities
Les installations industrielles équipées de gros moteurs, de transformateurs et de réseaux de distribution étendus sont confrontées à des courants de défaut qui peuvent endommager les équipements de production :
- Centres de contrôle des moteurs: Protéger les démarreurs de moteur, les variateurs de fréquence et l'électronique de commande contre les contraintes de courant de défaut. Les disjoncteurs limiteurs de courant évitent d'endommager l'électronique d'entraînement coûteuse et garantissent la continuité de la production.
- Alimentateurs haute capacité: Lorsque plusieurs sources d'alimentation ou de grands transformateurs créent des courants de défaut dépassant 50kA, les disjoncteurs limiteurs de courant assurent la protection sans nécessiter d'appareillage de commutation coûteux à haute capacité de coupure dans tout le système.
- Protection de l'équipement: Les jeux de barres, les chemins de câbles et les composants des panneaux ont des limites de résistance mécanique. Les disjoncteurs limiteurs de courant réduisent les forces magnétiques lors des défauts, évitant ainsi les dommages physiques à l'infrastructure de distribution.
Bâtiments commerciaux à haute densité de puissance
Les tours de bureaux, les hôpitaux et les centres commerciaux déploient de plus en plus de systèmes haute puissance :
- Distribution principale et sous-principale: Les disjoncteurs limiteurs de courant sur les entrées de service principales et les tableaux de distribution protègent contre les courants de défaut fournis par le service public tout en permettant une coordination efficace en aval.
- Systèmes d'alimentation de secours: Protection du générateur et du commutateur de transfert où plusieurs sources augmentent le courant de défaut disponible.
- Rénovation et agrandissement: L'ajout de capacité aux bâtiments existants augmente souvent les niveaux de courants de défaut. Les disjoncteurs limiteurs de courant peuvent parfois éliminer le besoin de mises à niveau complètes du système en fournissant une protection adéquate dans les limites des capacités d'infrastructure existantes.
Cascading Protection (Back-Up Protection)
L'une des applications les plus précieuses consiste à permettre l'évaluation en cascade ou en série. Un disjoncteur limiteur de courant installé en amont peut protéger les disjoncteurs en aval dont le pouvoir de coupure est inférieur au courant de défaut présumé à leur emplacement. Cela permet :
- Optimisation des coûts: Utiliser des disjoncteurs moins chers et de moindre qualité en aval tout en maintenant une protection complète.
- Spécification simplifiée: Normalisation des types de disjoncteurs courants dans toute l'installation, tandis que le disjoncteur principal à limitation de courant offre une protection à l'échelle du système.
- Flexibilité du système: Ajout de circuits ou de charges sans nécessairement mettre à niveau tous les dispositifs de protection en aval.
Limitation de courant vs disjoncteurs standard
Comprendre la distinction entre les disjoncteurs à limitation de courant et les disjoncteurs standards permet de savoir quand chaque technologie est appropriée.

Interruption Method
Standard Breakers: Les disjoncteurs conventionnels détectent un défaut et déclenchent le mécanisme de déclenchement, mais permettent au courant de défaut d'atteindre sa valeur maximale présumée. L'interruption se produit au moment ou à proximité d'un passage à zéro naturel du courant, généralement après 0,5 à 1,5 cycles (8 à 25 millisecondes à 60 Hz). Pendant ce temps, le courant de défaut complet met le système à rude épreuve.
Current-Limiting Breakers: Ces dispositifs agissent en quelques millisecondes pour interrompre de force le courant avant qu'il n'atteigne son pic potentiel. Grâce à la séparation électrodynamique des contacts et à l'accumulation de tension d'arc, ils éliminent le défaut en moins d'un demi-cycle (moins de 10 millisecondes), réduisant ainsi considérablement le courant de pointe et l'énergie totale du défaut.
Courant de pointe et contrainte mécanique
Standard Breakers: Le courant de défaut potentiel complet circule, créant des forces magnétiques maximales. Pour un défaut prospectif 50kA, le 50kA complet (70kA crête asymétrique) génère d'énormes contraintes mécaniques sur les jeux de barres, les bornes et les connexions.
Current-Limiting Breakers: Le courant passant est considérablement réduit. Pour le même défaut potentiel 50kA, un disjoncteur limiteur de courant pourrait limiter le pic réel à 15-20kA, réduisant ainsi les forces magnétiques de 60-70%.
Thermal Energy (I²t)
Standard Breakers: Un temps de compensation plus long et un courant de crête plus élevé entraînent une libération d'énergie thermique substantielle. Les câbles, les jeux de barres et les connexions absorbent une chaleur importante, ce qui peut endommager l'isolation.
Current-Limiting Breakers: Le courant de crête réduit et la compensation ultra-rapide abaissent considérablement les valeurs I²t, souvent de 50-80%. Cela protège l'isolation des câbles, empêche le recuit des conducteurs et protège les composants électroniques sensibles des contraintes thermiques.
Arc Flash Incident Energy
Standard Breakers: Un courant de défaut plus élevé et un temps de compensation plus long augmentent l'énergie incidente des arcs électriques, nécessitant un EPI de niveau plus élevé et créant de plus grands risques pour la sécurité du personnel de maintenance.
Current-Limiting Breakers: L'amplitude et la durée réduites du courant de défaut diminuent considérablement l'énergie de l'arc électrique. Cela peut abaisser la limite d’arc électrique, réduire les exigences en matière d’EPI et améliorer la sécurité électrique globale.
Compromis de coût et de complexité
Standard Breakers: Généralement moins cher à l’unité. Convient aux applications où les courants de défaut sont modérés et où les valeurs nominales des équipements dépassent de manière adéquate les niveaux de défaut disponibles.
Current-Limiting Breakers: Coût initial plus élevé, mais peut réduire le coût total du système en :
- Permettre des composants en aval plus légers
- Activation d'une protection en cascade avec des disjoncteurs de puissance inférieure
- Réduire les exigences de renforcement des panneaux
- Protéger les équipements coûteux contre les dommages
- Réduire les coûts d’atténuation des arcs électriques
Quand choisir chaque type
Choisissez des disjoncteurs standard lorsque:
- Le courant de défaut disponible est bien inférieur à la valeur nominale de court-circuit du système
- Les contraintes budgétaires sont primordiales et les niveaux de défauts ne justifient pas une protection limitant le courant
- La coordination peut être réalisée sans limitation actuelle
Choisissez des disjoncteurs limiteurs de courant lorsque:
- Les courants de défaut disponibles dépassent 20-25kA
- Protection des équipements électroniques sensibles (datacenters, systèmes de contrôle)
- À la recherche d’une réduction des risques d’arc électrique
- Activer la protection en cascade pour réduire les coûts
- L'expansion des installations a augmenté les niveaux de pannes au-delà des valeurs nominales de l'équipement d'origine
Critères de sélection
La sélection du bon disjoncteur limiteur de courant nécessite l'évaluation de plusieurs facteurs techniques et d'application.
Calculate Available Fault Current
La première étape consiste à déterminer le courant de court-circuit présumé au point d'installation. Cela nécessite :
- Capacité et impédance du transformateur de service public
- Longueurs et tailles des conducteurs
- Impédance des composants de distribution
- Contribution des moteurs et générateurs
De nombreux services publics fournissent des données sur les courants de défaut, ou des ingénieurs électriciens qualifiés peuvent effectuer des calculs de court-circuit à l'aide de méthodes standard de l'industrie (normes IEC 60909 ou IEEE). Le pouvoir de coupure ultime du disjoncteur (Icu) doit atteindre ou dépasser ce courant de défaut calculé.
Evaluate Equipment Protection Requirements
Considérez ce qui doit être protégé :
- Électronique sensible: Les centres de données, les systèmes de contrôle et les équipements de télécommunications bénéficient considérablement d'un courant passant et d'un I²t réduits.
- Évaluations des jeux de barres et des conducteurs: Si les courants de défaut approchent ou dépassent les valeurs nominales de tenue aux courts-circuits des jeux de barres, des câbles ou des composants du panneau, la limitation du courant devient essentielle.
- Équipement existant: Lors de l'agrandissement d'installations, les disjoncteurs limiteurs de courant peuvent parfois protéger les infrastructures existantes sans nécessiter un remplacement complet.
Assess Arc Flash Hazard Mitigation Needs
Si les études sur les arcs électriques indiquent des niveaux d'énergie incidente élevés nécessitant des EPI importants ou créant des risques inacceptables pour les travailleurs, les disjoncteurs limiteurs de courant peuvent réduire considérablement l'énergie des arcs électriques. Examinez les calculs d’arc électrique pour déterminer si la limitation du courant réduirait la catégorie de danger et améliorerait la sécurité.
Consider Coordination Requirements
La coordination sélective (garantissant que seul le disjoncteur le plus proche du défaut se déclenche) est essentielle dans de nombreuses applications :
- Protection en cascade: Si les disjoncteurs en aval ont des pouvoirs de coupure inférieurs au courant de défaut disponible, un disjoncteur limiteur de courant en amont peut assurer une protection de secours.
- Charges critiques: Les centres de données, les hôpitaux et les processus industriels nécessitent une isolation des pannes sans pannes inutiles. Les disjoncteurs limiteurs de courant facilitent la coordination en réduisant l'énergie laissée passer.
Review Let-Through Current Curves
Les fabricants fournissent des courbes de courant passant (Ip) et I²t pour leurs disjoncteurs limiteurs de courant. Comparez ces courbes avec :
- Indices de tenue des équipements
- Limites I²t du câble
- Objectifs de réduction de l’énergie des arcs électriques
- Exigences de coordination avec les appareils en aval
Verify Standards Compliance
Assurez-vous que le disjoncteur répond aux normes applicables :
- IEC 60947-2 pour applications internationales/industrielles
- UL 489 pour les installations nord-américaines
- Codes électriques locaux et exigences de certification
Conclusion
Les disjoncteurs limiteurs de courant représentent une avancée cruciale dans la technologie de protection électrique, répondant au défi fondamental des courants de défaut élevés dans les systèmes électriques modernes. En interrompant les pannes en quelques millisecondes et en réduisant considérablement le courant passant de pointe et les contraintes thermiques, ces dispositifs protègent les équipements coûteux, améliorent la sécurité du personnel et permettent des conceptions de systèmes plus flexibles.
Pour les ingénieurs électriciens et les gestionnaires d'installations travaillant avec des systèmes de distribution à haute puissance (en particulier les centres de données, les installations industrielles et les bâtiments commerciaux avec des courants de défaut supérieurs à 25kA), la technologie de limitation de courant offre des avantages mesurables en matière de protection des équipements, d'atténuation des arcs électriques et de flexibilité de coordination. Les spécifications clés (courant passant Ip, contrainte thermique I²t et pouvoir de coupure Icu) fournissent les données d'ingénierie nécessaires pour vérifier les performances de protection et garantir un fonctionnement sûr et fiable.
