Un inverseur de source avec dérivation et isolation ajoute un chemin de dérivation séparé et un moyen d'isolation autour de l'inverseur de source automatique (ATS) principal. Lorsqu'une source acceptable reste disponible et que la séquence conçue de l'équipement le permet, la charge peut rester alimentée via le chemin de dérivation pendant que l'ATS principal est déconnecté pour inspection, test ou remplacement.
Cette capacité comporte quatre limites importantes :
- Elle préserve un chemin de charge pendant la maintenance de l'inverseur de source principal ; elle ne rend pas redondante chaque partie du système électrique.
- Elle n'élimine pas le temps de démarrage et de stabilisation du générateur après une défaillance du réseau.
- Elle ne rend pas automatiquement sans interruption un transfert de source à transition ouverte.
- Elle ne garantit pas que le transfert automatique reste disponible pendant que l'ATS principal est isolé. Cela dépend du caractère manuel, non automatique ou automatique du mécanisme de dérivation et de la conception précise du contrôle.
C'est pourquoi continuité de maintenance et continuité du transfert de source doit être spécifié séparément.
Sécurité et périmètre d'application : Cet article explique les états fonctionnels et les spécifications préliminaires. Il ne s'agit ni d'une séquence de manipulation, ni d'une procédure de commutation, ni d'une autorisation pour une maintenance sous tension. Les opérations de dérivation, de test, d'isolement, de débrochage et de remise en service doivent suivre scrupuleusement les instructions de l'équipement, le programme de commutation de l'installation et les exigences relatives au personnel qualifié.
Ce que les fonctions de dérivation et d'isolement ajoutent réellement
Un ATS standard a une fonction principale : sélectionner l'une des deux sources configurées et la connecter à une charge commune. Un dispositif de dérivation-isolement ajoute un second chemin de transport de courant et un moyen de séparer le commutateur de transfert principal de ses connexions électriques.
| Élément fonctionnel | But | Ce qu'elle n'établit pas |
|---|---|---|
| Commutateur de transfert principal | Effectue la fonction normale de sélection automatique de source | Qu'il peut être entretenu en toute sécurité lorsqu'il est connecté |
| Chemin de commutation de dérivation | Achemine la charge autour du mécanisme de transfert primaire pendant un état de dérivation pris en charge | Que chaque dispositif de dérivation effectue un transfert automatique entre les sources |
| L’isolement signifie | Sépare le commutateur de transfert primaire des connexions de source et de charge spécifiées | Que chaque compartiment de commande ou auxiliaire est mis hors tension |
| Verrouillages mécaniques/électriques | Restreindre les combinaisons de fonctionnement incompatibles ou dangereuses | Une séquence universelle partagée par différents produits |
| Position de test ou de test connecté | Permet des vérifications spécifiées sans mettre l'unité principale entièrement en service, lorsque cela est pris en charge | Autorisation d'effectuer un test sous tension sans la procédure du produit |
| Indication de position et contacts auxiliaires | Signaler les états ATS, bypass, test ou isolé aux opérateurs et aux systèmes de surveillance | Cette indication seule prouve l'isolement électrique |
La description courante “ deux interrupteurs dans un même boîtier ” n'est utile qu'à titre d'introduction. Les produits réels varient. Certains utilisent un ATS débrochable et un commutateur de transfert à dérivation manuelle ; d'autres utilisent des mécanismes basés sur des disjoncteurs ; certains offrent un chemin de dérivation automatique ; et d'autres placent les commandes ou les fonctions d'isolement dans des compartiments séparés. Cummins décrit sa conception CBL comme un ATS débrochable combiné à un mécanisme d'isolement et un commutateur de transfert à dérivation manuelle, tandis que Eaton propose des conceptions à dérivation automatique. Le nom générique ne définit donc pas la capacité opérationnelle.
Pour la fonction de transfert à deux sources sous-jacente, voir le guide du commutateur de transfert automatique à double alimentation VIOX.

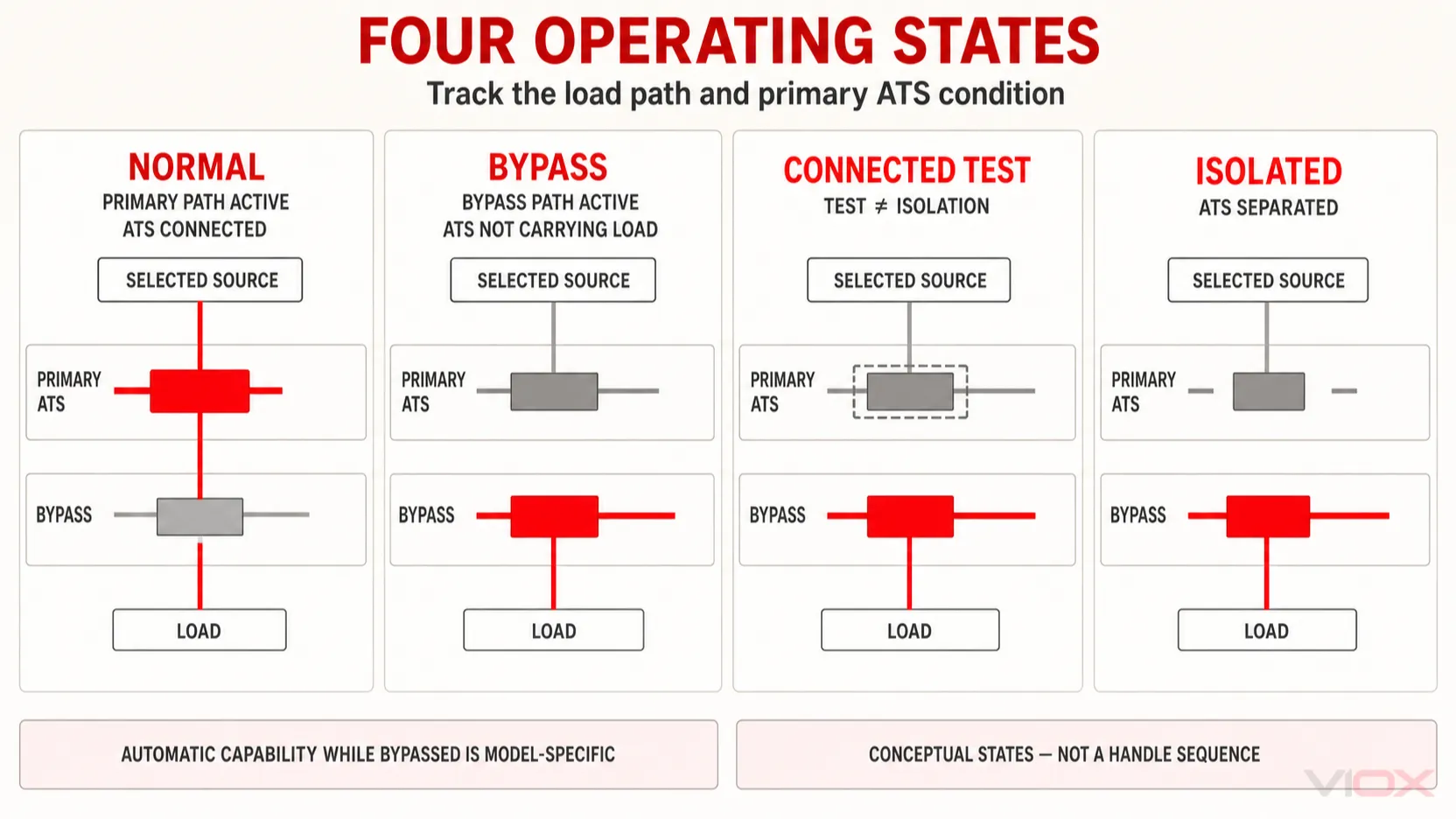

Les quatre questions sur l'état de fonctionnement qui comptent
La manière la plus sûre de comprendre le bypass/isolement n'est pas de mémoriser les positions des poignées. Posez les quatre mêmes questions dans chaque état :
- Quelle source est acceptable et connectée ?
- La charge est-elle alimentée par l'ATS primaire ou par la voie de dérivation ?
- L'ATS primaire est-il connecté, dans un état de test pris en charge ou isolé ?
- Qui ou quoi peut intervenir si la source active est défaillante ?
Les noms d'état ci-dessous sont génériques. Un fabricant peut utiliser des étiquettes différentes, ajouter des positions intermédiaires ou interdire des combinaisons qu'une autre conception autorise.
| État conceptuel | Voie de charge active | État de l'ATS primaire | Capacité automatique | Limite principale |
|---|---|---|---|---|
| Normal / connecté | Via l'ATS primaire | Connecté et en service | Les fonctions normales du contrôleur sont disponibles tel que documenté | La maintenance de l'ATS peut nécessiter un autre chemin ou une coupure |
| By-pass vers la même source | Via le chemin de by-pass vers la source alimentant déjà la charge | Généralement encore connecté jusqu'à l'étape d'isolement | Varie selon le produit ; ne présumez pas que le by-pass s'effectuera automatiquement | Les deux chemins peuvent être associés à la même source pendant la transition contrôlée vers le by-pass |
| Test connecté / position de test | Circuit de test ou état de connexion spécifique au produit | Pas entièrement en service normal, mais pas nécessairement isolé | Limité aux fonctions de test documentées | Le test ne remplace pas une consignation de sécurité |
| Isolé / déconnecté | Via le chemin de dérivation | Unité d'alimentation principale séparée des connexions source/charge spécifiées | L'ATS principal ne peut pas contrôler la charge ; la capacité de dérivation est spécifique au modèle | L'équipement de dérivation devient le chemin de charge critique |
| Retour en service | Passe du bypass au chemin primaire vérifié | Reconnecté uniquement après les vérifications requises | Restauré uniquement lorsque le système électrique complet revient à son état approuvé | Un alignement ou une séquence de source incorrect peut créer une condition dangereuse |
Documentation de bypass-isolation ZBTS d'ABB sépare visiblement la Source 1, la Source 2, la position du dispositif de bypass, la position de l'ATS et le statut connecté/test/isolé. Série 7000 d'ASCO traite également le bypass et l'isolation comme des fonctions d'équipement verrouillées plutôt que comme un conducteur parallèle improvisé autour d'un ATS standard.

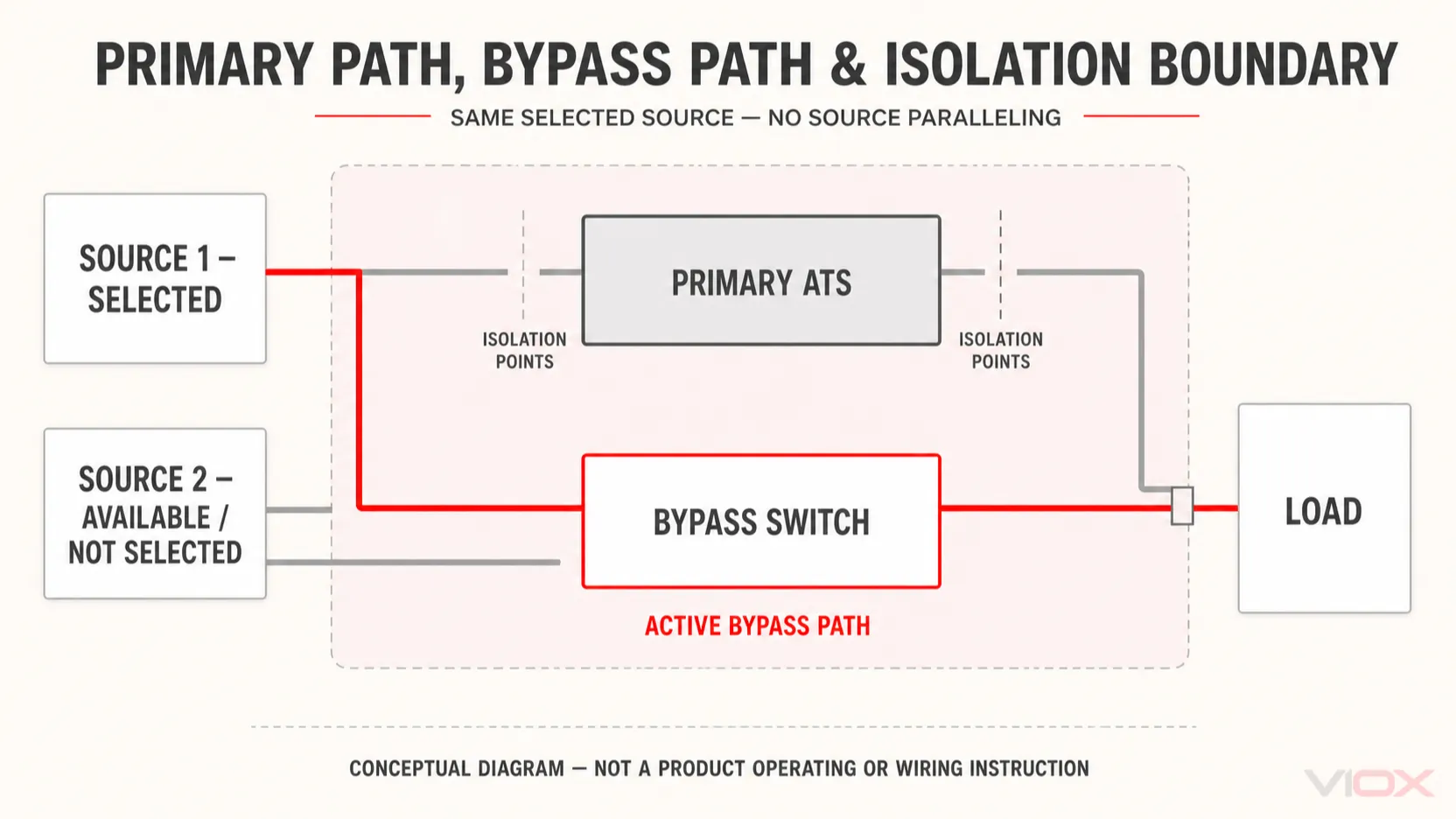

Le chemin de dérivation est-il en parallèle avec l'ATS ?
Lors d'une transition prévue du chemin principal vers le chemin de dérivation, les deux mécanismes peuvent être brièvement connectés à la même source sélectionnée dans les produits prenant en charge la dérivation sans coupure. Cela ne constitue pas une autorisation de mettre en parallèle les sources normale et auxiliaire. Des verrouillages mécaniques et électriques positifs sont utilisés pour empêcher toute interconnexion non intentionnelle des sources.
Cette distinction est facile à perdre dans les schémas simplifiés. “ L'ATS et les chemins de dérivation partagent temporairement une source ” et “ le réseau et le générateur sont en parallèle ” sont des conditions électriques différentes. La seconde condition nécessite un équipement et des commandes de source spécifiquement conçus pour un fonctionnement en parallèle et ne doit jamais être déduite du mot dérivation.

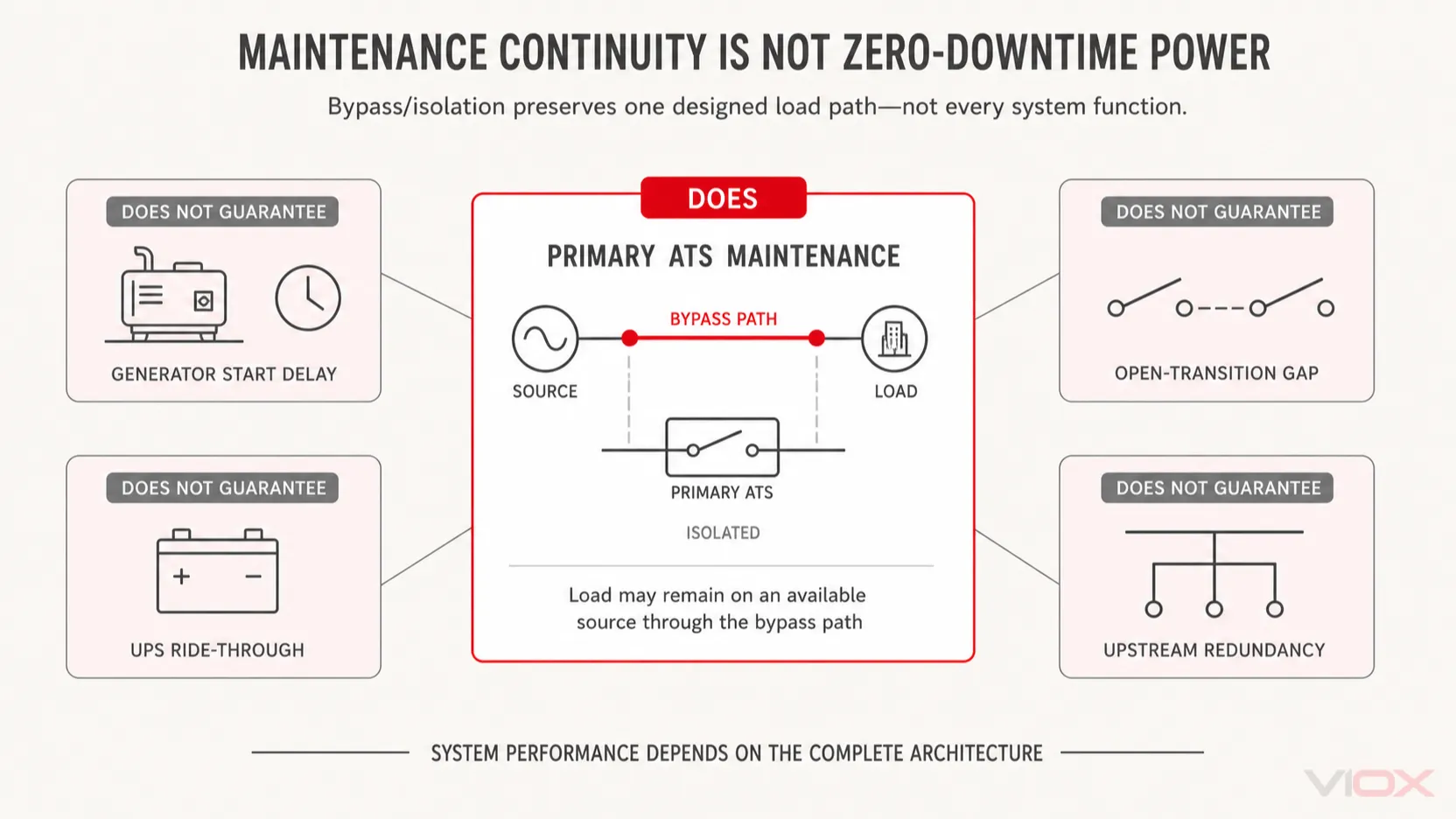

La continuité de maintenance n'est pas une garantie de zéro temps d'arrêt
L'avantage principal est limité mais précieux : l'ATS primaire peut être retiré du chemin de charge immédiat pour une maintenance prise en charge pendant que le chemin de dérivation alimente la charge à partir d'une source disponible. Cela ne garantit pas la continuité lors de tout autre événement.
| Événement ou exigence | Ce que le bypass/isolement peut préserver | Ce qu'il ne garantit pas |
|---|---|---|
| Inspection ou remplacement de l'ATS principal | La charge reste sur la source sélectionnée via le chemin de bypass | Que chaque compartiment ou jeu de barres adjacent est sûr d'accès |
| La source active tombe en panne pendant que l'ATS est isolé | Certaines conceptions de bypass automatique peuvent réagir ; une conception manuelle peut nécessiter une supervision et une intervention qualifiées | Transfert automatique sauf si le système de bypass spécifique le prévoit |
| Le réseau tombe en panne alors qu'un générateur de secours est à l'arrêt | Un chemin peut être disponible une fois que le générateur est prêt | Alimentation pendant le démarrage du générateur, la montée en température et le délai d'acceptation de la source |
| Transfert planifié entre deux sources sous tension | Une conception à transition fermée peut réduire l'interruption lorsque la synchronisation et l'autorisation sont satisfaites | Transfert sans coupure à partir d'un mécanisme de dérivation à transition ouverte de base |
| Une charge sensible nécessite une continuité de service | Rien en soi | Maintien de l'alimentation par stockage d'énergie assuré par un onduleur ou une autre source d'énergie |
| Défaillance du bus, de l'alimentation ou de la source en amont | Seule la redondance délibérément intégrée autour de ce point de défaillance | Protection contre les points de défaillance uniques ailleurs dans l'architecture |
| Le dispositif de dérivation nécessite une maintenance | Dépend du compartimentage, de l'équipement redondant et de la conception de l'installation | Que le chemin de dérivation soit sans entretien ou redondant de manière indépendante |
Un générateur à l'arrêt ne peut pas supporter une charge tant qu'il n'a pas démarré et atteint une tension et une fréquence acceptables. De même, un dispositif à transition ouverte coupe toujours une connexion de source avant d'établir l'autre. Pour la distinction de transition, utilisez le VIOX Guide des ATS à transition ouverte vs fermée. Pour les charges nécessitant un transfert de l'ordre de la milliseconde entre des sources déjà sous tension ou une continuité de service par stockage d'énergie, comparez les rôles des ATS, commutateurs de transfert statiques et architectures avec onduleur (UPS).
ATS standard vs ATS avec dérivation d'isolement
La dérivation/isolement n'est pas simplement une option de contrôleur haut de gamme. Elle modifie le chemin du courant, l'enveloppe, les verrouillages, l'accès pour la maintenance et le risque opérationnel.
| Dimension de sélection | ATS standard | ATS avec dérivation d'isolement |
|---|---|---|
| Transfert de source normale | Selon le contrôleur ATS sélectionné et le type de transition | Selon le contrôleur ATS principal et le type de transition |
| Maintenance de l'ATS principal | Nécessite souvent un autre chemin de source aménagé, un équipement temporaire ou une interruption planifiée | L'ATS principal peut être isolé pendant qu'un chemin de dérivation pris en charge assure la charge |
| Mécanismes de transport de courant | Mécanisme de transfert principal | Mécanisme principal avec un mécanisme de dérivation nominal et des moyens d'isolement |
| Enveloppe et encombrement | Généralement plus petit et plus simple | Généralement plus volumineux, plus compartimenté et mécaniquement complexe |
| Verrouillages et indication d'état | Verrouillage de transfert et indication de position normale | Verrouillages de dérivation/isolement supplémentaires et indication d'état |
| Capacité lorsque l'ATS primaire est isolé | Non applicable | Manuel, non automatique ou automatique selon la conception |
| Planification de la maintenance | Concentré sur l'accès à l'ATS et le plan de coupure/redondance | Doit également traiter de l'exposition du chemin de dérivation, de la supervision et du retour en service |
| Preuve d'approvisionnement | Valeurs assignées, transition et coordination de l'ATS | Mêmes données d'ATS plus valeur assignée de dérivation, limite d'isolement, états de fonctionnement et automatisation en dérivation |
Un ATS ordinaire ne peut normalement pas devenir un équipement de dérivation-isolement certifié simplement en ajoutant un commutateur générique autour de lui. L'assemblage complet doit traiter de la capacité de coupure en charge, de la sélection de la source, de l'isolement, des conditions de tenue/fermeture sur court-circuit, des verrouillages, de la signalisation et de la sécurité de l'enveloppe. Cependant, il est également trop général de dire que la modernisation n'est jamais possible. Des assemblages de dérivation de maintenance externes conçus et des agencements de remplacement de tableaux de distribution existent ; leur adéquation doit être établie en tant que système complet plutôt que supposée à partir de l'ATS d'origine.
La dérivation manuelle, non automatique et automatique sont différentes
Le mot dérivation n'indique pas à un opérateur ce qui se passe lorsque la source alimentant la charge dérivée tombe en panne.
- By-pass manuel : une personne qualifiée initie le by-pass ou le changement de source à l'aide des commandes d'équipement documentées. Il ne doit pas être décrit comme étant automatique.
- By-pass à commande électrique non automatique : une commande électrique peut être disponible, mais le transfert ne s'initie pas uniquement à partir de la détection de source. L'autorité de contrôle et la supervision doivent être définies.
- By-pass automatique : le mécanisme et les commandes de by-pass peuvent fournir une réponse automatique de la source pendant que l'ATS principal est indisponible, selon la logique déclarée du produit.
Matériel d'élaboration de la norme NFPA 110 reflète cette distinction en décrivant la commutation par by-pass-isolement comme manuelle, non automatique ou automatique plutôt que de supposer que chaque by-pass est actionné manuellement. La documentation du produit reste déterminante : une étiquette telle que “ inverseur de source automatique avec by-pass ” ne prouve pas que le mécanisme de commutation de by-pass lui-même dispose d'une capacité de transfert automatique complète.
Lorsqu'un bypass manuel ou non automatique alimente une charge de secours, le plan d'exploitation de l'installation peut exiger une supervision active par une personne qualifiée. Il s'agit d'une conséquence opérationnelle, et non d'un choix d'accessoire mineur.
Pourquoi les centres de données et les hôpitaux utilisent des équipements de bypass-isolation
Centres de données
Les centres de données traitent séparément plusieurs problèmes de continuité. Un ATS d'installation peut sélectionner l'alimentation du réseau ou du générateur ; les systèmes UPS assurent une autonomie grâce à l'énergie stockée ; les équipements de transfert statique peuvent choisir entre deux voies sous tension en aval ; et des voies de distribution redondantes peuvent maintenir l'alimentation des charges informatiques pendant la maintenance.
Le bypass/isolation est utile lorsque l'ATS principal constitue un point de défaillance unique pour la maintenance. Il ne rend pas redondant un service public unique, une centrale de génération, un tableau de distribution, un UPS ou une unité de distribution de puissance en aval. La bonne question n'est donc pas “ Le centre de données dispose-t-il d'un ATS avec bypass ? ” mais “ Quel événement de maintenance ou de défaillance peut être isolé sans supprimer toutes les voies acceptables vers la charge ? ”
Hôpitaux et établissements de santé
Les systèmes électriques essentiels des établissements de santé peuvent contenir des charges liées à la sécurité des personnes, des charges critiques et des équipements dont les modalités d'interruption et de maintenance acceptables sont définies par le code adopté, la classification de l'établissement et la conception du projet. Le bypass/isolation est souvent choisi car l'inspection ou le remplacement d'un commutateur de transfert principal ne peut pas simplement couper l'alimentation de la charge de soins aux patients connectée.
Cela ne le rend pas universellement obligatoire dans chaque hôpital ou sur chaque branche. Le guide de conception pour les établissements de santé d'Eaton describes bypass-isolation ATS as often used for healthcare and other 24/7 mission-critical applications, while actual compliance still depends on the adopted rules, system arrangement, exceptions and authority having jurisdiction (AHJ).
Charges industrielles et d'infrastructure continues
Les aéroports, le traitement des eaux, les installations de télécommunications, la fabrication en continu et d'autres processus critiques peuvent parvenir à la même décision pour des raisons économiques ou opérationnelles plutôt que par classification selon les codes de santé. Le test de sélection consiste à déterminer si le coût et le risque liés à la mise hors service de l'ATS principal dépassent l'encombrement supplémentaire, le coût en capital, la complexité opérationnelle et la charge de maintenance de l'ensemble de dérivation.
Normes et périmètre de conformité
Le nom de la norme doit correspondre à la déclaration effectuée.
| Cadre | Périmètre pertinent | Ce qui nécessite encore une vérification du projet |
|---|---|---|
| IEC 60947-6-1:2026 | Couvre l'équipement de transfert de commutation basse tension dans son domaine de tension et inclut le TSE de dérivation/isolement (BTSE), avec des exigences spécifiques dans l'annexe C | Conformité exacte du produit, disposition de l'assemblage, code d'installation, coordination des défauts et procédure d'exploitation |
| Cadre de l'équipement UL 1008 | UL Solutions identifie les catégories de commutateurs de transfert automatiques et non automatiques évaluées selon la norme UL 1008 ; l'assemblage de dérivation/isolement sélectionné nécessite toujours une preuve de certification exacte | Liste/catégorie exacte, caractéristiques nominales, usage prévu et instructions d'installation pour l'assemblage sélectionné |
| NFPA 70 / NEC | Les éditions adoptées peuvent imposer ou autoriser des fonctions de dérivation/isolement ou de transfert redondant pour des dispositions particulières d'urgence, légalement requises ou liées à des opérations critiques | Édition adoptée, classification du système, architecture de l'alimentation, exceptions et interprétation de l'AHJ |
| NFPA 99 et NFPA 110 | Le contexte de performance et de maintenance du système électrique de santé et des systèmes de secours/d'urgence peut influencer la conception | Catégorie d'établissement, branche, éditions adoptées, évaluation des risques, programme d'inspection/test et application locale |
IEC 60947-6-1:2026 est particulièrement pertinent car la quatrième édition répertorie explicitement le BTSE et attribue ses exigences à l'Annexe C. Elle ne détermine toujours pas si un hôpital ou un centre de données spécifique doit en installer un.
Aux États-Unis, évitez de copier une déclaration de code à partir d'un article non daté. Le libellé du NEC 2026 concernant le bypass et l'isolement a une portée, des exceptions et des documents de clarification en cours spécifiques à l'édition. Une TIA proposée par la NFPA pour 700.6(C) illustre pourquoi l'édition adoptée et la décision de l'AHJ doivent être vérifiées plutôt que réduites à “ tous les hôpitaux nécessitent un ATS avec bypass ”.”
Liste de contrôle des spécifications pour ATS avec bypass-isolement
Avant de demander un devis, définissez l'exigence opérationnelle complète plutôt que de demander uniquement “ un ATS avec bypass ”.”
Pour les entrées plus larges concernant la source, la charge, le calibre et l'application qui précèdent cette décision de dérivation/isolement, utilisez le VIOX guide de sélection des inverseurs de source pour générateurs.
| Données de spécification | Questions à résoudre |
|---|---|
| Sources et charge | Quelles sont la Source 1, la Source 2, la tension, la fréquence, la phase, le courant de charge et les caractéristiques de la charge ? |
| Pôles et neutre | Quels conducteurs sont transférés, et le neutre est-il direct ou commuté selon la conception de mise à la terre vérifiée ? |
| Comportement de transition | L'ATS primaire est-il à transition ouverte, temporisée, en phase ou fermée, et dans quelles conditions de source ? |
| Chemin de dérivation | La dérivation peut-elle connecter la charge à une source ou à l'une ou l'autre des sources ? Est-elle classée pour coupure en charge pour l'opération requise ? |
| Automatisation en mode dérivation | Si la source active tombe en panne alors que l'ATS primaire est isolé, la réponse est-elle manuelle, non automatique ou automatique ? |
| Limite d'isolement | Quelles connexions de source, de charge, de commande et auxiliaires sont isolées dans chaque position ? Qu'est-ce qui reste sous tension ? |
| États de test et de débrochage | Les positions connecté-test, déconnecté-test ou débrochable sont-elles prévues, et quelles fonctions sont prises en charge dans chacune d'elles ? |
| Verrouillages | Comment l'ensemble empêche-t-il les positions incompatibles et le couplage accidentel de sources ? |
| Coordination des courants de défaut | Quelles conditions de court-circuit WCR/SCCR ou IEC s'appliquent avec les dispositifs de protection amont spécifiés ? |
| Indication et état à distance | Les états de la source, de l'ATS, du bypass, du test, de l'isolement et de l'alarme sont-ils visibles localement et disponibles à distance ? |
| Accès et maintenabilité | Quels dégagements avant/arrière, accès au compartiment, méthode de levage/débrochage et espace de remplacement sont requis ? |
| Preuve de conformité | Quelle norme, homologation, déclaration, plan et instruction spécifique au modèle s'appliquent exactement sur le marché cible ? |
| Programme d'exploitation | Qui est qualifié et autorisé, quelle documentation de commutation est requise et comment le fonctionnement en dérivation est-il supervisé ? |
La protection amont et l'équipement de transfert doivent être évalués conjointement. Le VIOX guide de coordination entre ATS et disjoncteur explique pourquoi le calibre de courant d'un ensemble de transfert ne suffit pas à établir son aptitude à supporter les courants de défaut. Le Référence du schéma de câblage de l'ATS fournit les limites génériques de la source, de la charge, de la commande, du neutre et du conducteur de protection qui doivent être remplacées par les schémas du fabricant sélectionné.
Lorsqu'un ATS standard ou une autre architecture est suffisant
Un ATS avec isolation par dérivation n'est pas automatiquement la meilleure solution pour chaque charge importante. Un ATS standard peut rester approprié lorsque :
- une interruption pour maintenance planifiée est acceptable ;
- un autre chemin de transfert indépendant ou une alimentation redondante peut supporter la charge ;
- une disposition d'alimentation temporaire approuvée peut être installée et vérifiée ;
- le processus peut être arrêté en toute sécurité pendant la maintenance de l'ATS ;
- le commutateur de transfert peut être maintenu dans le cadre du plan de gestion des risques et des coupures de l'installation ;
- le mécanisme de dérivation supplémentaire ajouterait de la complexité sans éliminer un point de défaillance unique significatif.
À l'inverse, deux chemins de transfert complets, des tableaux de distribution redondants ou des architectures UPS/STS peuvent résoudre un ensemble de défaillances plus large qu'un seul ATS avec dérivation-isolement. La décision concernant l'équipement doit suivre l'architecture unifilaire et l'analyse des défaillances/maintenance, et non l'hypothèse selon laquelle le commutateur le plus complexe est toujours le système le plus résilient.
La gamme de commutateurs de transfert automatique publiée par VIOX peut être utilisée pour comparer les familles d'ATS standard divulguées. Les résumés publics des produits ne pas établissent pas de fonction de dérivation/isolement intégrale, ils ne doivent donc pas être spécifiés comme équipement de dérivation-isolement à moins que la documentation exacte du modèle ne confirme cette capacité.
