واحد مصرف‌کننده RCBO: نحوه عملکرد و چگونگی انتخاب آن

یک RCBO consumer unit یک تابلوی توزیع است که در آن هر مدار خروجی توسط کلید مدار جریان باقی‌مانده با حفاظت اضافه‌جریان داخلی (RCBO) مخصوص به خود محافظت می‌شود. هر RCBO ترکیبی از حفاظت جریان باقی‌مانده، اضافه‌بار و اتصال کوتاه برای یک مدار است. در نتیجه، بروز خطا در یک مدار خروجی معمولاً باعث قطع همان مدار می‌شود، بدون اینکه برای محافظت از چندین مدار غیرمرتبط به یک RCD مشترک وابسته باشد.

این معماری جداسازی مدار را بهبود می‌بخشد، اما باعث نمی‌شود که هر تابلوی RCBO برای هر نوع نصبی مناسب باشد. یک مشخصات کامل باید دو لایه را پوشش دهد:

1. مجموعه واحد مصرف‌کننده: محفظه، ورودی، شین، ترمینال‌ها، تعداد مسیرها، نرخ خطا، محدودیت‌های حرارتی، دستگاه محافظت در برابر نوسان (SPD) اختیاری، مستندات و تأییدیه بازار.
2. هر RCBO خروجی: جریان نامی، منحنی قطع، حساسیت و نوع جریان باقی‌مانده، قطب‌ها، ظرفیت قطع، ولتاژ، جهت‌داری و سازگاری مدار.

اگر هر یک از این لایه‌ها ناقص باشد، تابلو برای تأیید یا خرید آماده نیست.

محدوده ایمنی: طراحی، تعویض، اتصال، بازرسی و تست واحد مصرف‌کننده باید توسط افراد ذی‌صلاح و تحت قوانین قابل اجرا در محل نصب انجام شود. این مقاله از مشخصات فنی و تدارکات پشتیبانی می‌کند؛ این یک راهنمای سیم‌کشی برای انجام کار توسط خود فرد (DIY) نیست.

داخل یک واحد مصرف‌کننده RCBO چیست؟

چیدمان دقیق متفاوت است، اما یک واحد مصرف‌کننده RCBO معمولاً شامل موارد زیر است:

• یک محفظه و سیستم نصب داخلی؛;
• یک کلید اصلی یا ورودی مشخص‌شده دیگر؛;
• یک شین یا سیستم توزیع تعریف‌شده توسط سازنده؛;
• یک RCBO برای هر مدار خروجی گنجانده‌شده در طراحی؛;
• تسهیلات ترمینال برای نول و هادی حفاظتی؛;
• قطعات مسدودکننده و شناسایی مدار؛;
• یک SPD در صورتی که پروژه به آن نیاز داشته باشد؛ و
• AFDDها، تجهیزات کنترلی، اندازه‌گیری یا سایر عملکردهایی که پروژه و مجموعه از آن‌ها پشتیبانی می‌کنند.

اصطلاح تابلو توزیع تمام RCBO معمولاً به این معنی است که مدارهای نهایی خروجی به جای گروه‌هایی از MCB که توسط RCCBهای مشترک محافظت می‌شوند، از RCBOهای مجزا استفاده می‌کنند. این موضوع ثابت نمی‌کند که تمام مسیرها پر شده‌اند، یا اینکه تمام RCBOها دارای رتبه یکسانی هستند، یا اینکه عملکردهای SPD و دستگاه تشخیص خطای قوس الکتریکی (AFDD) گنجانده شده‌اند. به جای تکیه بر نام تجاری، جدول مدار و مستندات مونتاژ را مطالعه کنید.

IEC 61439-3:2024 به تابلوهای توزیعی می‌پردازد که قرار است توسط افراد عادی در محدوده تعیین‌شده آن بهره‌برداری شوند. این استاندارد خانواده‌های تجهیزات حفاظتی خروجی را که می‌توانند در چنین مجموعه‌هایی گنجانده شوند، از جمله تجهیزات سری IEC 61009 فهرست می‌کند. IEC 61009-1:2024 به طور جداگانه الزامات محصول RCBO را در محدوده ولتاژ AC، فرکانس، جریان و ظرفیت اتصال کوتاه منتشر شده خود پوشش می‌دهد. یک قطعه منطبق، به تنهایی، مونتاژ کامل تابلو را تأیید نمی‌کند.

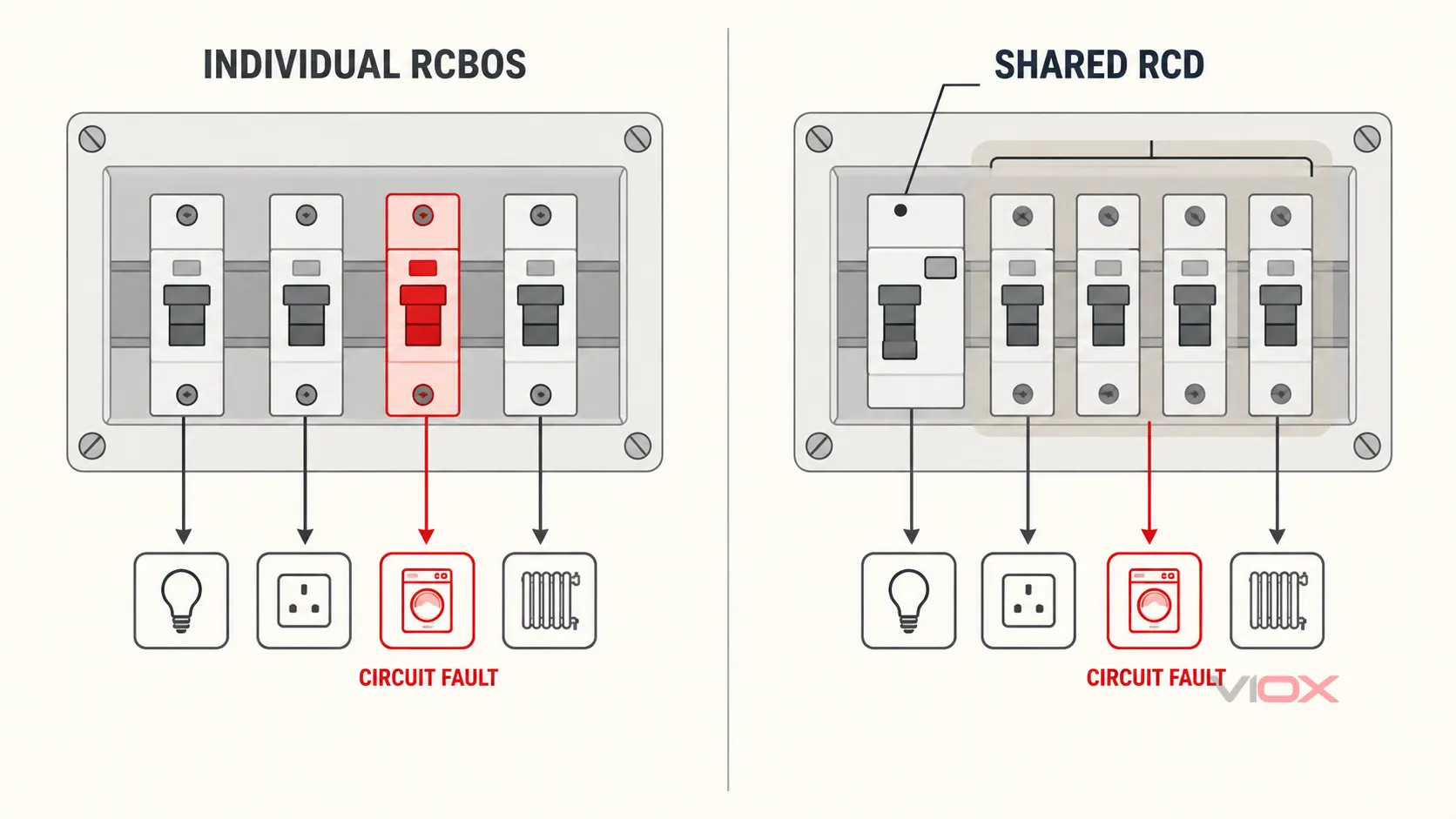

واحد مصرف‌کننده RCBO در مقابل واحد مصرف‌کننده دوگانه RCD

تفاوت عملی در جایی است که حفاظت جریان باقی‌مانده اختصاص داده می‌شود.

نکته طراحی	RCBO consumer unit	واحد مصرف‌کننده با بار تقسیم‌شده و دو RCD
حفاظت جریان باقیمانده	RCBO مجزا برای هر مدار خروجی محافظت‌شده	یک RCCB از گروهی از مدارهای MCB محافظت می‌کند
محافظت در برابر اضافه جریان	یکپارچه‌شده در هر RCBO	کلید مدار (MCB) مجزا برای هر مدار
اثر معمول خطای جریان باقی‌مانده	در حالت عادی، مدار تحت تأثیر قطع می‌شود	RCD مشترک می‌تواند کل گروه مدار را قطع کند
تجمع جریان نشتی	عمدتاً در هر مدار RCBO و همچنین هر تجهیز بالادست ارزیابی می‌شود	نشتی عادی از تمام مدارها در یک گروه، در RCD مشترک جمع می‌شود
شناسایی خطا	RCBO عمل‌کرده، مدار تحت تأثیر را مستقیماً شناسایی می‌کند	ممکن است نیاز به جداسازی بیشتر در گروه RCD باشد
فهرست تجهیزات	کدهای سفارش بیشتر RCBO و پارامترهای خاص مدار	پارامترهای گروه RCCB به علاوه پارامترهای انفرادی MCB
تأییدیه مونتاژ	RCBOها، شینه‌ها، محفظه، ورودی، SPD و متعلقات باید یک سیستم مستند را تشکیل دهند	RCCBها، MCBها، شینه‌های تقسیم‌شده، محفظه و متعلقات باید یک سیستم مستند را تشکیل دهند.

چیدمان RCBO تضمین نمی‌کند که تنها یک مدار ممکن است دچار قطعی برق شود. یک تجهیز حفاظتی بالادست، کلید اصلی، تجهیز پشتیبان SPD، خطای منبع تغذیه یا رویداد در سطح تابلو همچنان می‌تواند چندین مدار را تحت تأثیر قرار دهد. همچنین چیدمان دوگانه RCD به‌طور خودکار قوانین قابل اجرا را نقض نمی‌کند. معماری صحیح به استاندارد نصب محلی، تقسیم‌بندی مدار مورد نیاز، رفتار جریان نشتی، اهداف تداوم سرویس، هزینه، فضای موجود و طراحی تأییدشده تابلو بستگی دارد.

برای تصمیم‌گیری در مورد معماری عمیق‌تر، ببینید RCBO در مقابل RCCB به همراه MCB.

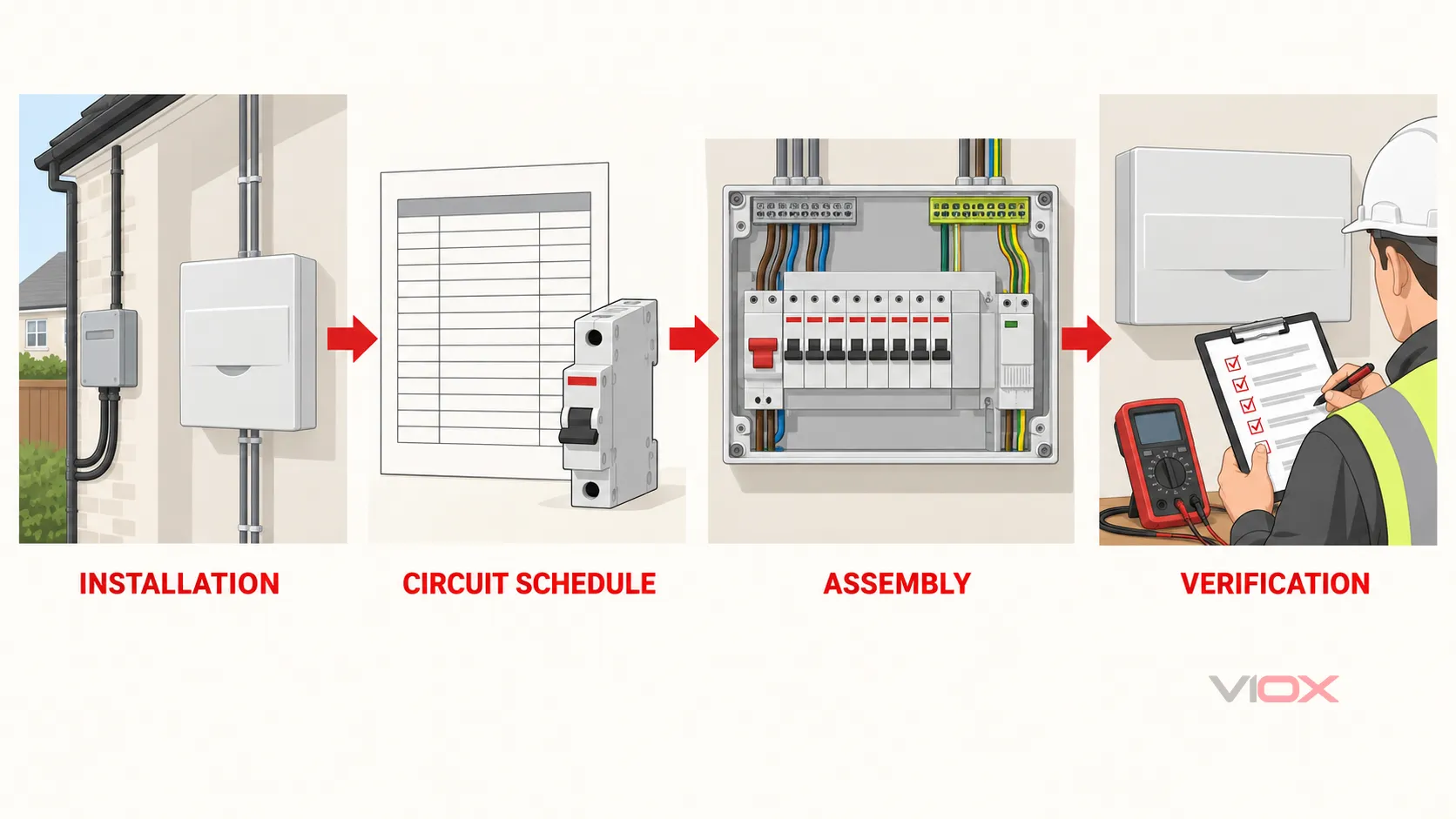

چگونه یک واحد مصرف‌کننده RCBO انتخاب کنیم

با برنامه نصب و مدار شروع کنید، نه با عددی که روی محفظه چاپ شده است.

۱. تأیید چارچوب بازار و تابلو

کشور مقصد، نوع نصب، قوانین سیم‌کشی قابل اجرا، تأییدیه‌های محصول مورد نیاز و مسئولیت صدور گواهینامه را ثبت کنید. “IEC” یک تأییدیه بازار جهانی نیست.

برای یک تابلوی توزیع خانگی یا مشابه آن بر پایه IEC، استاندارد IEC 61439-3 ممکن است برای تابلو و IEC 61009-1 برای RCBOها مرتبط باشد، اما پذیرش نهایی همچنان تحت کنترل نسخه‌های ملی و قوانین نصب است. در انگلستان،, سند تأییدشده P چارچوب مقررات ساختمانی برای ایمنی الکتریکی در واحدهای مسکونی و روش‌های مورد استفاده برای اثبات انطباق با آن را شرح می‌دهد.

۲. تعریف تغذیه ورودی و ورودی

ثبت موارد زیر:

• ولتاژ و فرکانس نامی؛;
• آرایش فاز و نول؛;
• سیستم ارتینگ؛;
• قطبیت تغذیه و الزامات جداسازی؛;
• تجهیز حفاظتی بالادست؛;
• حداکثر تقاضا یا جریان طراحی؛;
• جریان خطای احتمالی در تابلو؛ و
• هرگونه تولید، ذخیره‌سازی، شارژ EV، یا منبع تغذیه جایگزین که بتواند جریان توان معکوس یا چندمنبعی ایجاد کند.

جریان نامی کلید اصلی باید متناسب با طراحی مجموعه و بار کاری محاسبه‌شده باشد. آن را صرفاً با کپی کردن مشخصات فیوز سرویس انتخاب نکنید. بررسی کنید که چگونه حداکثر تقاضا، حفاظت بالادست، بار حرارتی و محدودیت‌های سازنده با یکدیگر تعامل دارند.

۳. انتخاب تعداد مسیرها و حاشیه توسعه

تمام مدارهای خروجی را بشمارید، سپس موارد افزودنی واقع‌بینانه برای آینده مانند شارژ EV، تجهیزات فتوولتائیک خورشیدی، پمپ حرارتی، ساختمان جانبی یا ذخیره‌سازی را شناسایی کنید. یک ماژول فیزیکی یدکی تنها در صورتی مفید است که محفظه، شین، ترمینال‌ها، طراحی حرارتی، ورودی و مستندات، از دستگاه آینده پشتیبانی کنند.

این اصطلاحات را از هم تفکیک کنید:

• مسیرها: موقعیت‌های مدار خروجی که توسط مجموعه تعریف شده‌اند؛;
• ماژول‌ها: عرض فیزیکی اشغال‌شده توسط دستگاه‌ها؛ و
• ظرفیت رزرو: یک حاشیه طراحی، نه صرفاً یک فضای خالی.

یک دستگاه دو ماژوله می‌تواند بیش از یک ماژول اسمی را اشغال کند در حالی که همچنان به یک مدار خدمت‌رسانی می‌کند. ابعاد دقیق تابلو و دستگاه را بررسی کنید.

۴. تهیه جدول مدارهای خروجی

هر مدار نیاز به تصمیم‌گیری جداگانه برای RCBO دارد. حداقل موارد زیر را ثبت کنید:

فیلد مدار	عوامل تعیین‌کننده آن
نام و وظیفه مدار	جدول بار و الزامات عملیاتی
جریان طراحی IB	بار محاسبه‌شده مدار
ظرفیت اصلاح‌شده هادی IZ	کابل، روش نصب، دسته‌بندی، شرایط محیطی، عایق‌بندی و ضرایب کاهش ظرفیت مربوطه
جریان نامی RCBO در	هماهنگی با IB, IZ, ، ترمینال‌ها و قوانین مربوط به اضافه‌بار
منحنی قطع	مقدار و مدت زمان جریان هجومی به همراه عملکرد مورد نیاز برای قطع در هنگام خطا
حساسیت جریان نشتی IΔn	هدف حفاظتی، قوانین محلی، بودجه جریان نشتی و انتخاب‌گری
نوع جریان نشتی	شکل موج جریان باقی‌مانده احتمالی و دستورالعمل‌های تجهیزات
آرایش پل و نول	تغذیه، کلیدزنی مورد نیاز، هادی‌های تحت پایش و طراحی دقیق محصول
ظرفیت شکستن	حداکثر جریان اتصال کوتاه احتمالی و هرگونه ترکیب پشتیبان مستند
جهت‌داری	شرایط جریان توان و اظهارنامه دقیق سازنده

از کامل استفاده کنید راهنمای انتخاب RCBO برای محاسبات در سطح مدار. جدول مصرف‌کننده (consumer-unit) باید حاوی نتیجه آن فرآیند باشد، نه اینکه آن را با یک RCBO استاندارد واحد برای هر مدار جایگزین کند.

۵. بررسی نوع جریان باقی‌مانده و نشتی بر اساس مدار

انواع AC، A، F و B قابلیت شکل‌موج جریان باقی‌مانده را توصیف می‌کنند. آن‌ها مستقل از منحنی‌های اضافه‌جریان B، C و D هستند. بارهای الکترونیکی مدرن، اینورترها، تجهیزات شارژ EV، پمپ‌های حرارتی و درایوهای سرعت متغیر می‌توانند پاسخ جریان باقی‌مانده مورد نیاز را تغییر دهند.

تنها بر اساس دسته‌بندی دستگاه، نوع را تعیین نکنید. از دستورالعمل‌های دقیق تجهیزات، توپولوژی مبدل، پایش یکپارچه جریان باقی‌مانده، قوانین محلی و هماهنگی بالادستی استفاده کنید. IEC 62423 الزامات مربوط به RCDهای نوع F و نوع B را که با استانداردهای عمومی مربوطه RCD استفاده می‌شوند، اضافه می‌کند.

نشت عادی نیز نیاز به بودجه‌بندی دارد. فیلترها، کابل‌های بلند، SPDها و تجهیزات الکترونیکی متصل می‌توانند در نشت دائمی نقش داشته باشند. RCBOهای مجزا، مدارها را تفکیک می‌کنند، اما هر مدار همچنان به حاشیه اطمینان کافی بین نشت عادی و آستانه عملکرد انتخاب‌شده نیاز دارد.

۶. بررسی ظرفیت خطا و مجموعه کامل

تابلو و هرگونه اظهارنامه تجهیزات حفاظتی مورد استفاده در طراحی باید برای حداکثر سطح خطای محتمل در نقطه نصب مناسب باشد. بررسی کنید:

• اظهارنامه ظرفیت اتصال کوتاه قابل اعمال برای RCBO؛;
• قابلیت اتصال کوتاه نامی یا مشروط مجموعه؛;
• ولتاژ و شرایط استانداردی که به آن مقادیر پیوست شده است؛;
• هرگونه تجهیز پشتیبان بالادست مورد نیاز؛ و
• جدول هماهنگی دقیق سازنده هنگامی که از رتبه‌بندی ترکیبی استفاده می‌شود.

تناسب فیزیکی به معنای تأییدیه نیست. ابعاد ریل DIN، موقعیت شینه‌ها، هندسه ترمینال، رفتار حرارتی، رابط‌های جانبی یا تأییدیه مونتاژ را استاندارد نمی‌کند. از تجهیزات حفاظتی و لوازم جانبی مستند شده برای سیستم تابلوی توزیع استفاده کنید، مگر اینکه سازنده شواهدی برای ترکیب جایگزین ارائه دهد.

۷. تصمیم‌گیری در مورد نیاز به SPD، AFDD یا سایر عملکردها

یک RCBO تمام عملکردهای حفاظتی را ارائه نمی‌دهد. به‌طور جداگانه تعیین کنید که آیا تأسیسات به موارد زیر نیاز دارد:

• یک SPD برای حفاظت در برابر اضافه ولتاژ گذرا؛;
• یک AFDD برای حفاظت مشخص در برابر خطای قوس الکتریکی؛;
• تجهیزات اندازه‌گیری یا کنترل بار؛;
• کنتاکتورها یا تجهیزات کنترلی؛;
• حفاظت اختصاصی برای رابط‌های EV، PV، ذخیره‌ساز، پمپ حرارتی یا ژنراتور؛ یا
• هماهنگی اضافی جریان باقی‌مانده یا اضافه‌جریان در بالادست.

این تجهیزات فضا اشغال می‌کنند و می‌توانند بر اتلاف حرارت، چیدمان شینه‌ها، حفاظت پشتیبان، مسیر کابل‌کشی و تعداد مسیرهای قابل استفاده تأثیر بگذارند. پیش از انتخاب محفظه، آن‌ها را لحاظ کنید.

تابلو RCBO از پیش تجهیز شده یا قابل پیکربندی؟

مسیر تدارکات	مزیت	ریسک اصلی تأیید
تابلو توزیع پیش‌تجهیز شده	صورت‌وضعیت مصالح سریع‌تر و بسته کارخانه‌ای شناخته‌شده	مقادیر نامی یا انواع RCBO ارائه‌شده ممکن است با برنامه واقعی مدار مطابقت نداشته باشد
مجموعه خالی یا قابل پیکربندی	جدول تجهیزات مختص مدار و برنامه‌ریزی توسعه	خریدار باید تمامی ترکیبات تجهیزات، شینه‌ها، درپوش‌ها، ترمینال‌ها و لوازم جانبی را بررسی کند
بسته با تجهیزات ناقص	عملکردهای رایج ارائه‌شده با مدارهای انتخابی سفارشی‌سازی‌شده	فرض‌های مربوط به بسته ممکن است با یک طراحی کامل اشتباه گرفته شوند

مسیر بهتر، مسیری است که با جدول مدار مستند و سیستم مجموعه مطابقت داشته باشد. اگر تجهیزات نیاز به تعویض داشته باشند، مسیرهای اضافی اضافه شوند یا سازگاری پیش از راه‌اندازی مجدداً مهندسی شود، قیمت خرید پایین صرفه‌جویی محسوب نمی‌شود.

برگه مشخصات واحد مصرف‌کننده RCBO

پیش از درخواست استعلام قیمت، رکورد زیر را تکمیل کنید.

داده‌های مونتاژ

• کشور مقصد و قوانین نصب قابل اجرا:
• استاندارد مونتاژ مورد نیاز و تاییدیه ها:
• ولتاژ تغذیه، فرکانس، فازها، نول و سیستم ارتینگ:
• تجهیز حفاظتی بالادست و حداکثر جریان خطای احتمالی:
• حداکثر تقاضا و آرایش ورودی مورد نیاز:
• تعداد مدارهای خروجی، مسیرهای رزرو و فضای ماژول در نظر گرفته شده:
• جنس محفظه، درجه حفاظت (IP)، محدودیت‌های نصب و ورود کابل:
• الزامات SPD، AFDD، اندازه‌گیری، کنترل و تجهیزات جانبی:
• شرایط محیطی و محدودیت‌های حرارتی:
• نقشه‌ها، گواهینامه‌ها، جداول و برچسب‌های مورد نیاز:

جدول مدار

برای هر مسیر خروجی، موارد زیر را ذکر کنید:

مدار: [نام و بار]،, IB [A]، اصلاح‌شده IZ [A]، RCBO در [A]، [منحنی B/C/D یا سایر منحنی‌های اعلام‌شده]،, IΔn [mA]، جریان باقی‌مانده از نوع [AC/A/F/B]، [آرایش قطب و نول]، قدرت قطع [kA تحت استاندارد و ولتاژ مربوطه]، [الزام دوطرفه یا جهت تغذیه]، و [مستندات هماهنگی ویژه].

مستندات پذیرش

درخواست:

• شماره‌های دقیق کاتالوگ و برگه‌های اطلاعات (datasheet) به‌روز؛;
• اظهارنامه مونتاژ و مستندات تاییدیه مربوطه؛;
• نقشه‌های ترمینال و شینه‌بندی؛;
• جداول رتبه‌بندی خطا و حفاظت پشتیبان؛;
• محدودیت‌های حرارتی یا پیکربندی مربوط به تابلوی تجهیز شده؛;
• گواهینامه‌های محصول و بازار مورد نیاز پروژه؛ و
• دستورالعمل‌های نصب، بازرسی، تست و نگهداری.

اگر تأمین‌کننده نتواند هر یک از الزامات برنامه‌ریزی‌شده را به یک دستگاه یا سند مونتاژ دقیق ارجاع دهد، استعلام قیمت ناقص است.

محدوده نصب و راه‌اندازی

تعویض یا نصب واحد مصرف‌کننده شامل کار در مبدأ سیستم الکتریکی است. مدارهای موجود ممکن است دارای نول‌های مشترک، خطاهای نول به ارت، فرسودگی عایق، فقدان هادی‌های حفاظتی یا سایر نقص‌هایی باشند که با معرفی حفاظت RCBO آشکار می‌شوند.

راهنماهای بهترین عملکرد Electrical Safety First شامل راهنمایی برای تعویض واحدهای مصرف‌کننده در اماکن مسکونی، از جمله ارزیابی پیش از کار است. VIOX دقیق راهنمای تعویض جعبه فیوز قدیمی با واحد مصرف‌کننده RCBO ترتیب ارزیابی، انتخاب و راه‌اندازی را بدون در نظر گرفتن کار به عنوان یک تعویض ساده جعبه، پوشش می‌دهد.

راه‌اندازی باید از قوانین نصب و اسناد پروژه مربوطه پیروی کند. این کار معمولاً به چیزی بیش از فشردن دکمه تست نیاز دارد: کار تکمیل‌شده و مدارها نیازمند بازرسی‌ها، تست‌های ابزار دقیق، بررسی‌های عملکردی، برچسب‌گذاری، جداول و گواهی‌های مورد نیاز در آن حوزه قضایی هستند.

مراجع فنی

• استاندارد IEC 61439-3:2024 — تابلوهای توزیع طراحی‌شده برای بهره‌برداری توسط افراد عادی
• IEC 61009-1:2024 — قوانین عمومی RCBO
• IEC 62423 — تجهیزات جریان باقی‌مانده نوع F و نوع B
• Electrical Safety First — راهنماهای بهترین عملکرد
• GOV.UK — سند تاییدشده P: ایمنی الکتریکی در واحدهای مسکونی

هنگامی که زمان‌بندی‌های سطح تابلو و سطح مدار تکمیل شدند، تجهیزات مورد نیاز را با موارد مستندشده مقایسه کنید سری RCBO مدل VIOX. بازار مقصد، زمان‌بندی مدار، مبنای جریان خطا، محدودیت‌های مونتاژ، تاییدیه‌های مورد نیاز و تعداد را به [email protected] جهت بررسی مدل-سند.
