الف کلید درامی و یک کلید کم هر دو میتوانند کنترل دستی جلو-خاموش-عقب را فراهم کنند، اما این نامها توصیفکننده آرایشهای مکانیکی متفاوتی هستند. یک کلید درامی سنتی، جریان را از طریق کنتاکتهایی که در اطراف یک درام چرخان یا مجموعه شفت چیده شدهاند، هدایت میکند. یک کلید بادامکی از بادامکهای شکلدار برای عملکرد یک یا چند بلوک کنتاکت مطابق با یک برنامه کلیدزنی تعریفشده استفاده میکند.
آنها ممکن است عملکرد مداری یکسانی را انجام دهند، اما این بدان معنا نیست که بهطور خودکار قابل جایگزینی با یکدیگر هستند. یک جایگزینی ایمن باید با توالی کنتاکتها، توان نامی موتور، ولتاژ، فاز، حالت عملکرد، آرایش نصب، محفظه و طرح حفاظتی مطابقت داشته باشد. تطبیق دادن تنها مقدار آمپر یا تعداد موقعیتهای دسته کافی نیست.
نکات کلیدی
- هر دو دستگاه میتوانند راهاندازی، توقف و معکوسسازی موتور را فراهم کنند، اما ساختار آنها متفاوت است.
- نقشه سیمکشی تعیینکننده است: برچسبهای جلو-خاموش-عقب ثابت نمیکنند که دو کلید در هر موقعیت، ترمینالهای یکسانی را به هم متصل میکنند.
- نوع کارکرد موتور از یک جریان نامی کلی اهمیت بیشتری دارد: توان نامی موتور اعلامی توسط سازنده را در ولتاژ و فاز واقعی، به همراه نوع کارکرد کلیدزنی مربوطه بررسی کنید.
- هیچکدام از این دستگاهها بهطور خودکار حفاظت کامل موتور را فراهم نمیکنند؛ کلید بادامکی تنها پس از تطبیق جدول کنتاکتهای آن با مدار اصلی، میتواند جایگزین مناسبی باشد.

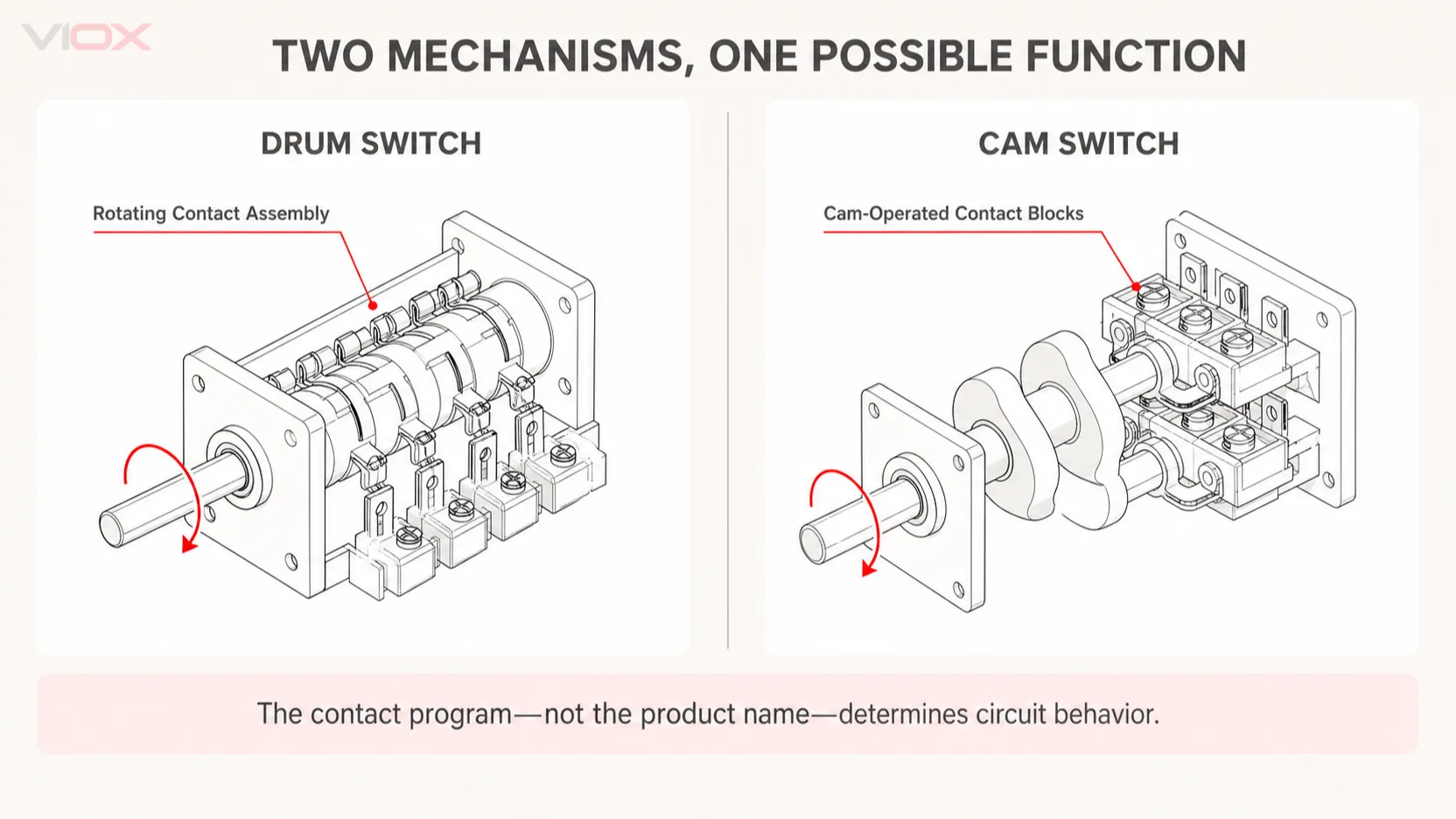

نگاهی اجمالی به کلید درامی در مقابل کلید بادامکی
| نقطه مقایسه | کلید درامی | کلید کم |
|---|---|---|
| مکانیزم پایه | بخشهای رسانای چرخشی یا مجموعه کنتاکت، کنتاکتهای ثابت را قطع و وصل میکنند | بادامکهای شکلدار، بلوکهای کنتاکت مجزا را در یک توالی برنامهریزیشده به کار میاندازند |
| زبان رایج بازار | اغلب مرتبط با کاربردهای ماشینابزار و تغییر جهت دستی موتور در آمریکای شمالی | اصطلاح رایج بینالمللی برای کلیدهای گردان انتخابگر، تغییر وضعیت، اندازهگیری و کنترل موتور |
| عملکردهای معمول | جلو-خاموش-عقب و کنترل دستی موتور | تغییر جهت، تغییر وضعیت، انتخاب اندازهگیری و منطق کنترل سفارشی |
| آرایش کنتاکتها | معمولاً برای یک مدار موتور مشخص ساخته شده است | اغلب از مراحل ماژولار برای یک برنامه کنتاکت خاص مونتاژ میشود |
| نصب | نصبشده در محفظه، روکار، یا نصبشده روی ماشین؛ برخی از طراحیها ترمینالهای قابل دسترسی ارائه میدهند | معمولاً بهصورت نصب روی پنل با اپراتور در قسمت جلو و مراحل کنتاکت در پشت پنل |
| مبنای جایگزینی | توان نامی موتور، ولتاژ، فاز، دیاگرام، محفظه، حالت عملکرد | توان نامی بهرهبرداری/موتور، ولتاژ، برنامه کنتاکت، موقعیتها، نصب، محفظه |
| بهترین گزینه | ماشینآلات موجود که بر اساس آرایش کلید درام فهرستشده یا مستند طراحی شدهاند | پنلهای جدید، جایگزینیهای فشرده، برنامههای کنتاکت تکرارپذیر، و عملکردهای کنترل چرخشی گستردهتر |
تامینکنندگان گاهی اوقات استفاده میکنند کلید درامی, کلید چپگرد-راستگرد, کلید گردان، و کلید کم بهطور کلی. ساختار محصول و مستندات آن اهمیت بیشتری نسبت به برچسب دارند.
کلید درام چیست؟
کلید درام یک کلید چرخشی با عملکرد دستی است که از نظر تاریخی با کنترل مستقیم موتور مرتبط است. قطعات کنتاکت متحرک همراه با دسته میچرخند و ترکیبات مختلف ترمینال را در وضعیتهای Forward، Off و Reverse متصل میکنند.
در یک کاربرد معکوسکننده، کلید روابط الکتریکی مورد نیاز را تغییر میدهد. یک موتور سهفاز معمولاً با جابهجایی دو فاز معکوس میشود. یک موتور تکفاز برگشتپذیر نیاز دارد که رابطه سیمپیچ راهانداز طبق نمودار آن تغییر یابد. یک موتور جریان مستقیم (DC) ممکن است نیاز به معکوس کردن اتصال آرمیچر یا میدان داشته باشد.
این مدارها حتی زمانی که علائم روی دسته یکسان به نظر میرسند، با هم تفاوت دارند. کلیدی که برای یک موتور سهفاز است، لزوماً برای یک موتور تکفاز مناسب نیست.
اشنایدر الکتریک کلیدهای درام کلاس 2601 خود را به عنوان تجهیزاتی برای راهاندازی مستقیم و معکوسکردن موتورهای مناسب توصیف میکند، اما بیان میدارد که حفاظت در برابر اضافهبار و افت ولتاژ در آنها تعبیه نشده است. بنابراین، یک کلید درام لزوماً یک راهانداز کامل موتور محسوب نمیشود.
کلید بادامکی چیست؟
کلید بادامکی یک کلید چرخشی است که در آن بادامکهای ثابتشده روی یک شفت، بلوکهای کنتاکت مجزا را به کار میاندازند. هر وضعیت دسته با الگوی برنامهریزیشدهای از کنتاکتهای باز و بسته مطابقت دارد. افزودن طبقات به کلید اجازه میدهد تا چندین قطب یا مدار کمکی را از طریق یک اپراتور کنترل کند.
این منطق ماژولار از تغییر جهت، کنترل روشن-خاموش، تغییر منبع، توالی ستاره-مثلث، انتخاب متر و کنترل حالت ماشین پشتیبانی میکند. VIOX's راهنمای فنی کلید بادامکی این پیکربندیها را توضیح میدهد.
با این حال، برای جایگزینی کلید درامی، انعطافپذیری به تنهایی کافی نیست. برنامه بادامک باید اتصالات ترمینال مورد نیاز را بازسازی کرده و در عین حال از اتصالات متناقض در حین حرکت بین موقعیتها جلوگیری کند.
آیا آنها عملکرد الکتریکی یکسانی را انجام میدهند؟
گاهی اوقات. یک کلید بادامکی تغییر جهت که به درستی مشخص شده باشد، میتواند جایگزین عملکرد مدار یک کلید درامی شود. هر دو میتوانند یک موتور را برای چرخش رو به جلو متصل کنند، آن را در موقعیت مرکزی قطع کرده و برای چرخش معکوس دوباره متصل کنند.
عبارت حیاتی این است: به درستی مشخص شده. دو دستگاه با علامت Forward-Off-Reverse ممکن است در موارد زیر متفاوت باشند:
- اینکه کدام ترمینالها در هر وضعیت بسته میشوند؛;
- تعداد قطبهایی که در وضعیت Off باز میشوند؛;
- اینکه آیا کنتاکتها در حین تغییر وضعیت با هم همپوشانی دارند یا خیر؛;
- اینکه آیا دسته کلید ثابت میماند یا دارای فنر بازگشت است؛;
- اینکه آیا دستگاه مستقیماً توان موتور را سوئیچ میکند یا فقط یک مدار کنترل را؛;
- اینکه آیا برای ولتاژ، توان، روش راهاندازی و سیکل کاری موتور رتبهبندی شده است یا خیر.
علائم روی پنل جلویی نتیجه مورد نظر را نشان میدهند؛ جدول کنتاکتها نشان میدهد که کلید در واقع چه کاری انجام میدهد.
آیا یک کلید بادامکی میتواند جایگزین یک کلید درام شود؟

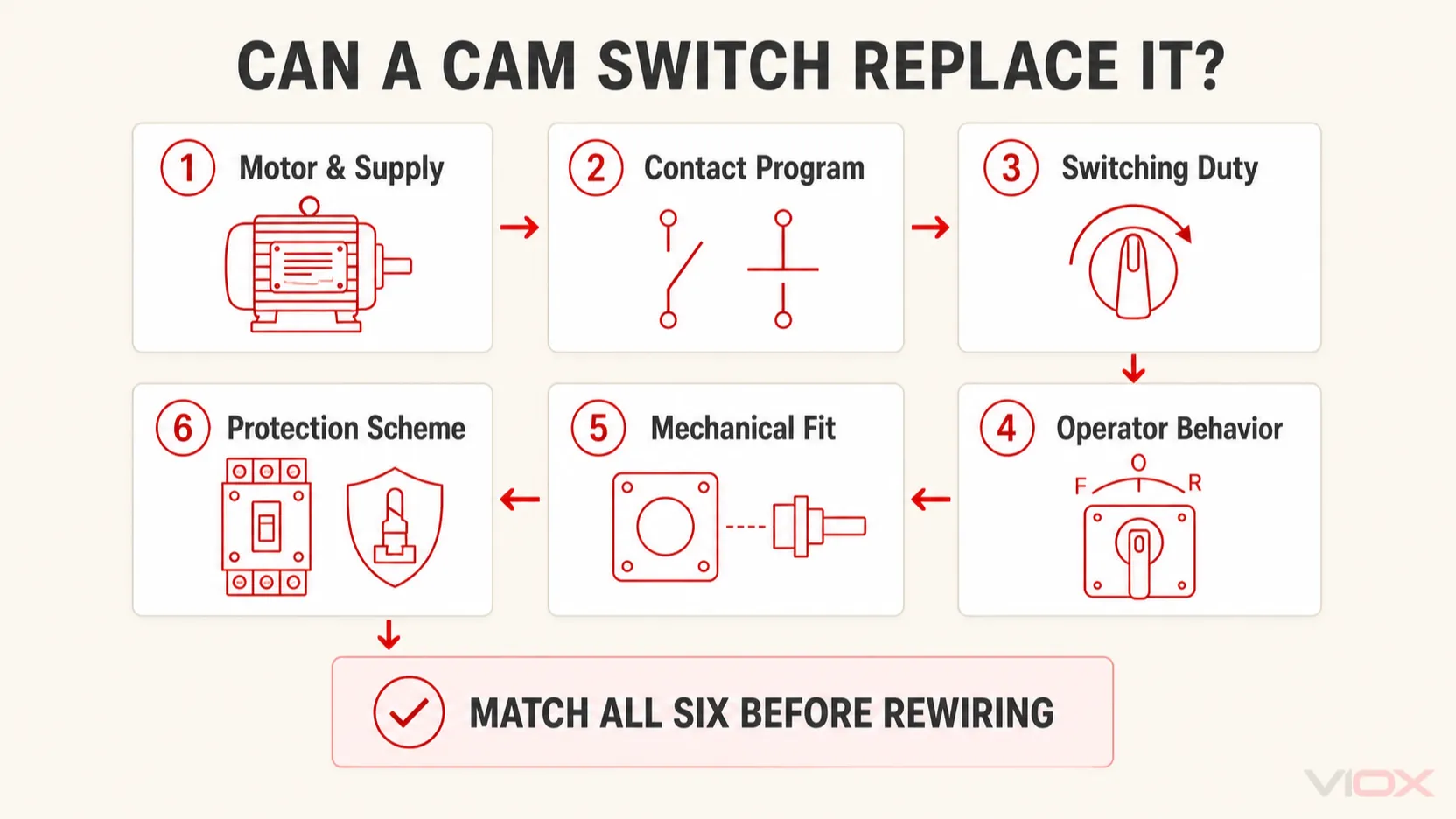

از بررسی ششمرحلهای زیر استفاده کنید. اگر هر مرحله نامشخص باقی بماند، جایگزینی هنوز تعریفنشده است.
| مرحله جایگزینی | چه چیزی را بررسی کنیم | چرا مهم است |
|---|---|---|
| ۱. موتور و منبع تغذیه | AC یا DC، تکفاز یا سهفاز، ولتاژ، فرکانس، توان موتور، آرایش سربندی برگشتپذیر | مدار معکوسکننده مورد نیاز و تنش کلیدزنی را تعیین میکند |
| ۲. برنامه کنتاکتها | اتصالات ترمینال اصلی در هر وضعیت دسته و در حین تغییر وضعیت | از اتصال کوتاه، چرخش نادرست و برقدار شدن سیمپیچها در حالت Off جلوگیری میکند |
| ۳. وظیفه کلیدزنی | توان نامی موتور یا کاربری سازنده در ولتاژ واقعی، به علاوه تعداد استارتها و تغییر جهتهای مورد انتظار | یک جریان حرارتی نامی عمومی، قابلیت کلیدزنی موتور را اثبات نمیکند |
| ۴. رفتار اپراتور | توالی Forward-Off-Reverse، وضعیتهای پایدار یا لحظهای، وضعیت OFF مرکزی، توقفهای مکانیکی | رفتار عملیاتی مورد نظر دستگاه را حفظ میکند |
| ۵. یکپارچهسازی مکانیکی | برش پنل، طول شفت، دسته، عمق، دسترسی به ترمینال، الزامات محفظه/IP یا NEMA | اطمینان حاصل میکند که دستگاه میتواند بهطور ایمن نصب و راهاندازی شود |
| ۶. معماری حفاظتی | حفاظت در برابر اتصال کوتاه، حفاظت در برابر اضافهبار، رهاساز افت ولتاژ، توقف اضطراری، اینترلاک | تعیین میکند که آیا کلید دستی مستقیم قابل قبول است یا به استارتر نیاز است |
۱. مدار اصلی را قبل از جدا کردن ثبت کنید
نقشه شماتیک دستگاه و دیاگرام کلید را تهیه کنید. اگر در دسترس نیستند، یک فرد واجد شرایط میتواند وضعیت کنتاکتها را در حالی که تجهیزات ایزوله، قفلشده و بیبرق بودن آنها اثبات شده است، نقشهبرداری کند. پیوستگی بین جفت ترمینالها را در حالتهای Forward، Off و Reverse ثبت کنید؛ هرگز فرض نکنید که شماره ترمینالهای قدیمی و جدید با هم مطابقت دارند.
۲. توان نامی موتور را مطابقت دهید، نه فقط آمپر را
کلیدزنی موتور شامل جریان راهاندازی و قطع القایی است. یک مقدار جریان عمومی ممکن است معادل رتبهبندی موتور نباشد؛ اشنایدر الکتریک خاطرنشان میکند که برخی از کلیدهای درام معکوسکننده به جای رتبهبندی آمپر مستقل، بر اساس اسب بخار مشخص میشوند.
برای یک کلید بادامکی منطبق بر استاندارد IEC، رتبهبندی عملیاتی سازنده را برای کارکرد و ولتاژ مورد نظر بررسی کنید. استاندارد IEC 60947-3 کلیدها و کلید-جداکنندهها را در مدارهای توزیع و موتور پوشش میدهد و شامل ملاحظات کلیدزنی موتور است، اما دامنه آن به این معنی نیست که هر کلید بادامکی برای هر موتوری مناسب است.
از راهنمای VIOX استفاده کنید راهنمای انتخاب سایز کلید بادامکی کنترل موتور برای تفکیک جریان مداوم، کارکرد موتور و فرکانس کلیدزنی.
۳. بررسی عملکرد قطع پیش از وصل (Break-Before-Make)
مسیرهای رفت و برگشت نباید همزمان بسته شوند. یک موقعیت OFF مرکزی و توالی قطع پیش از وصل به جلوگیری از اتصالات متناقض کمک میکند. مگر اینکه دستگاه و کلید برای ترمز معکوس (Plugging) یا تغییر جهت سریع طراحی شده باشند، اجازه دهید موتور قبل از انتخاب جهت مخالف متوقف شود.
۴. بررسی موقعیتهای پایدار و لحظهای
یک کلید پایدار در موقعیت خود باقی میماند؛ یک کلید لحظهای به وضعیت Off باز میگردد. برخی ماشینآلات به عملکرد پایدار در حالت Forward و عملکرد لحظهای در حالت Reverse نیاز دارند. تغییر این رفتار، عملکرد ماشین را حتی در صورت صحیح بودن الگوی کنتاکتها تغییر میدهد.
۵. تأیید نصب و حفاظت محیطی
کلیدهای درام سنتی اغلب دارای محفظه هستند، در حالی که یک کلید بادامکی نصبشده روی پنل، کنتاکتهای خود را در پشت پنل قرار میدهد. برش پنل، طول شفت، عمق پشت، فضای هادی، ظرفیت ترمینال، ارتینگ و حفاظت IP یا NEMA مورد نیاز محفظه را مقایسه کنید.
۶. بررسی عملکردهای حفاظتی مفقود
یک کلید چپگرد-راستگرد مستقیم ممکن است موتور را هنگام بازگشت برق در وضعیت آماده به کار قرار دهد و فاقد عملکردهای اضافهبار، تریپ از راه دور و توقف اضطراری باشد. اگر جلوگیری از راهاندازی مجدد، ایستگاههای چندگانه، اینترلاک، کنترل از راه دور یا حفاظت هماهنگ در برابر اضافهبار مورد نیاز باشد، استفاده از استارتر کنتاکتوری چپگرد-راستگرد اغلب معماری بهتری است. در این صورت، کلید چرخشی میتواند به جای قدرت موتور، مدار فرمان را کنترل کند.
چه زمانی سیستم کنتاکتوری از هر نوع کلیدی بهتر است
زمانی که کاربرد مورد نظر به موارد زیر نیاز دارد، به جای کلیدزنی دستی مستقیم، از آرایش کنتاکتور چپگرد-راستگرد استفاده کنید:
- یک مدار توقف اضطراری که برق بوبین را قطع میکند؛;
- رهاساز افت ولتاژ یا بدون ولتاژ برای جلوگیری از راهاندازی مجدد خودکار؛;
- ایستگاههای استارت و استاپ از راه دور؛;
- اینترلاک الکتریکی و مکانیکی چپگرد/راستگرد؛;
- یکپارچهسازی رله اضافهبار؛;
- کارکرد مکرر یا توان موتور بالاتر؛;
- فرمانهای PLC یا کنترل فرآیند.
یک کلید دستی با درجهبندی مناسب برای یک ماشین کوچک با کنترل محلی و حفاظت مناسب، همچنان کاربردی است. معماری سیستم باید از ارزیابی ریسک ماشین و الزامات محلی پیروی کند.
اشتباهات رایج در جایگزینی
انتخاب بر اساس علائم روی دسته
برچسبهای Forward-Off-Reverse مدار داخلی را تعیین نمیکنند. به نمودار کنتاکت یا جدول کلیدزنی نیاز است.
استفاده از جریان نامی عمومی به عنوان جریان نامی موتور
توان موتور یا دادههای جریان عملیاتی را در ولتاژ تغذیه و شرایط کاری واقعی بررسی کنید. آن را از مقدار جریان اصلی (تیتر) استنباط نکنید.
فرض بر اینکه وضعیت Off تمام هادیها را قطع میکند
جدول کنتاکتها را بررسی کنید. همچنین تعیین کنید که آیا کاربرد مورد نظر به قابلیت ایزولاسیون نیاز دارد یا خیر؛ وضعیت OFF به تنهایی ثابت نمیکند که دستگاه یک جداکننده (دیسکانکتور) گواهیشده است.
استفاده مجدد از موقعیتهای سیمکشی قدیمی
چیدمان ترمینالها متفاوت است. عملکرد مدار را نگاشت کنید، نه موقعیت فیزیکی را. این راهنمای سیمکشی کلید بادامکی VIOX یک گردش کار مبتنی بر نمودار ارائه میدهد.
نادیده گرفتن خطرات راهاندازی مجدد و اضافهبار
تأیید کنید که موتور چگونه محافظت میشود و پس از قطع برق چه اتفاقی میافتد.
کلید درام یا کلید بادامکی: کدام را باید انتخاب کنید؟
یک مورد مستند را انتخاب کنید کلید درامی هنگامی که معماری اصلی دستگاه حفظ میشود و یک جایگزین دقیق با درجهبندی مناسب در دسترس است.
یک اینورتر کلید کم برای نصب روی تابلو، توالیهای کنتاکت برنامهریزیشده، مراحل چندگانه یا یک فرمت جایگزین مدرن.
یک اینورتر استارتر کنتاکتور معکوسکننده زمانی که پیشگیری از راهاندازی مجدد، عملکرد از راه دور، هماهنگی اضافهبار یا کلیدزنی مکرر اهمیت اصلی را دارد.
بهترین جایگزین، دستگاهی نیست که بیشترین شباهت ظاهری را دارد؛ بلکه دستگاهی است که برنامه کلیدزنی و مقادیر نامی مستند آن، عملکرد مورد نیاز را در معماری حفاظتی دستگاه بازتولید کند.
چکلیست اطلاعات جایگزینی
پیش از درخواست جایگزینی، موارد زیر را جمعآوری کنید:
- سازنده و مدل کلید اصلی؛;
- عکسهای پلاک مشخصات و ترمینالها؛;
- نقشه سیمکشی یا جدول تداوم تأییدشده؛;
- نوع موتور، ولتاژ، فاز، فرکانس و توان نامی؛;
- جریان روی پلاک موتور و نقشه سیمکشی؛;
- موقعیتهای دسته و الزامات عملکرد ماندگار یا بازگشت فنری؛;
- کلیدزنی مستقیم موتور یا کلیدزنی مدار فرمان؛;
- الزامات برش پنل، شفت، عمق و محفظه؛;
- جزئیات حفاظت در برابر اتصال کوتاه و اضافهبار موجود.
این اطلاعات به تأمینکننده اجازه میدهد تا به جای حدس زدن از روی شماره قطعه منسوخ، برنامه کنتاکت مناسب را انتخاب کند.
سوالات متداول
آیا کلید درامی (drum switch) همان کلید بادامکی (cam switch) است؟
خیر. هر دو دستگاههای چرخشی هستند و ممکن است عملکرد معکوسسازی یکسانی داشته باشند، اما مکانیزمها و قراردادهای محصول آنها متفاوت است. برنامه کنتاکتها و ریتینگها را بررسی کنید.
آیا میتوانم یک کلید درام (drum switch) را با یک کلید بادامکی (cam switch) جایگزین کنم؟
بله، در صورتی که توالی کنتاکتها را بازتولید کند و با شرایط کاری موتور، ولتاژ، حالت عملکرد، نحوه نصب، محفظه و الزامات حفاظتی مطابقت داشته باشد.
آیا هر یک از این کلیدها میتواند یک موتور تکفاز را معکوس کند؟
تنها در صورتی که موتور برای معکوسسازی طراحی شده باشد و کلید از دیاگرام سیمکشی آن پیروی کند. معکوسسازی معمولاً رابطه سیمپیچ راهانداز با سیمپیچ اصلی را تغییر میدهد.
آیا هر یک از این کلیدها میتواند یک موتور سهفاز را معکوس کند؟
یک کلید مناسب، موتور سهفاز را با جابهجایی دو فاز معکوس میکند. این کلید باید از همپوشانی اتصالات جلوگیری کرده و دارای ریتینگ مناسب برای کارکرد موتور باشد.
آیا کلید درام یا کلید بادامکی، حفاظت در برابر اضافهبار را فراهم میکند؟
خیر، به صورت خودکار نیست. برخی از محصولات فقط تجهیزات قطع و وصل هستند. محصول دقیق و مدار کامل موتور را بررسی کنید؛ ممکن است به حفاظت جداگانه در برابر اضافهبار و اتصال کوتاه نیاز باشد.
آیا کلید گردان با آمپر بالاتر همیشه جایگزین ایمنی است؟
خیر. مقدار جریان حرارتی بالاتر، تضمینکننده رتبهبندی صحیح قطع و وصل موتور، توالی کنتاکتها، رفتار گذرا یا عملکرد حفاظتی نیست.
