A ρελέ χρόνου—επίσης ονομάζεται ρελέ χρονοδιακόπτη ή ρελέ χρονισμού—είναι ένα ρελέ ελέγχου που προσθέτει μια καθορισμένη συνθήκη χρονισμού μεταξύ μιας ηλεκτρικής εισόδου και μιας εξόδου επαφής ρελέ. Αντί να αλλάζει κατάσταση αμέσως όπως ένα τυπικό ρελέ, αναμένει, διατηρεί, παράγει παλμούς ή επαναλαμβάνει τη λειτουργία του σύμφωνα με την επιλεγμένη συνάρτηση χρονισμού.
Ο συντομότερος χρήσιμος ορισμός είναι:
Ένα χρονικό ρελέ αλλάζει μια επαφή εξόδου σύμφωνα τόσο με μια συνθήκη εισόδου όσο και με τον χρόνο που έχει παρέλθει.
Αυτό καθιστά το χρονικό ρελέ χρήσιμο όταν ένα κύκλωμα ελέγχου χρειάζεται μια απλή, επαναλαμβανόμενη καθυστέρηση, αλλά δεν απαιτεί την ευρύτερη λογική, τον προγραμματισμό και τα διαγνωστικά ενός προγραμματιζόμενου λογικού ελεγκτή (PLC).
Τι κάνει πραγματικά ένα χρονικό ρελέ;
Ένα χρονικό ρελέ παρεμβάλλεται μεταξύ ενός σήματος ελέγχου και μιας άλλης συσκευής κυκλώματος ελέγχου. Η λειτουργία του μπορεί να γίνει κατανοητή ως τρία μπλοκ:
- Είσοδος ή σκανδαλισμός: Η τάση τροφοδοσίας ή ένα ξεχωριστό σήμα ελέγχου ξεκινά, σταματά ή επαναφέρει την ακολουθία χρονισμού.
- Λογική χρονισμού: Ένα ηλεκτρονικό κύκλωμα μετρά το επιλεγμένο διάστημα και εφαρμόζει τον ρυθμισμένο κανόνα χρονισμού.
- Επαφή εξόδου: Μια κανονικά ανοικτή, κανονικά κλειστή ή μεταγωγική επαφή μεταβαίνει μετά την ικανοποίηση της συνθήκης χρονισμού.
Η έξοδος ελέγχει συνήθως το πηνίο ενός επαφέα, μια ηλεκτρομαγνητική βαλβίδα, μια ενδεικτική λυχνία ή μια είσοδο PLC. Το χρονικό ρελέ αποτελεί επομένως μέρος του κύκλωμα ελέγχου; δεν πρέπει να θεωρείται ότι μεταγωγεί απευθείας έναν κινητήρα ή άλλο φορτίο ισχύος. Το επιτρεπόμενο φορτίο εξαρτάται από την ακριβή ονομαστική τιμή της επαφής εξόδου και την κατηγορία φορτίου στο φύλλο δεδομένων του μοντέλου.
Τα σύγχρονα χρονικά ρελέ ενδέχεται να ξεκινούν τον χρονισμό όταν εφαρμόζεται η τάση τροφοδοσίας, όταν ένα ξεχωριστό σήμα ενεργοποίησης αλλάζει κατάσταση ή όταν αφαιρείται ένα σήμα. Το όνομα της συσκευής από μόνο του δεν αποκαλύπτει αυτή τη συμπεριφορά. Το διάγραμμα χρονισμού που παρέχεται για το συγκεκριμένο μοντέλο αποτελεί τον αξιόπιστο ορισμό για το πότε ξεκινά ο χρονισμός, πότε αλλάζει η έξοδος και πώς επαναφέρεται το ρελέ.
Χρονικό ρελέ έναντι τυπικού ρελέ, χρονοδιακόπτη και χρονοδιακόπτη PLC
Αρκετές συσκευές μπορούν να δημιουργήσουν μια καθυστερημένη ενέργεια, αλλά δεν εξυπηρετούν την ίδια εργασία ελέγχου.

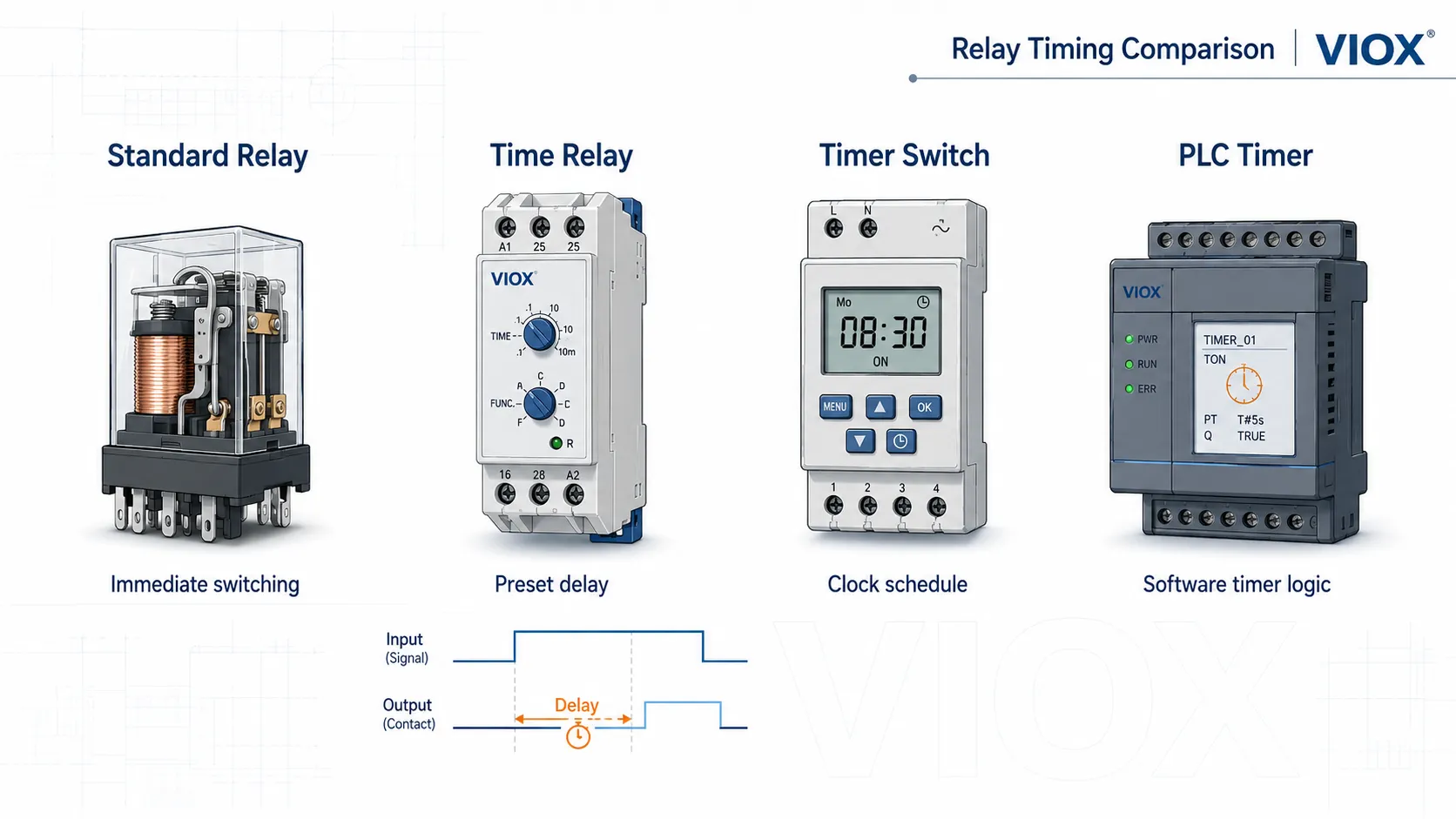

| Συσκευή | Τι προκαλεί την αλλαγή της εξόδου; | Τυπικός ρόλος | Κύριο όριο |
|---|---|---|---|
| Τυπικό ρελέ | Μια ηλεκτρική είσοδος αλλάζει | Άμεση απομόνωση ή μεταγωγή επαφών | Καμία σκόπιμη ρυθμιζόμενη λειτουργία χρονισμού |
| Το χρονικό ηλεκτρονόμο | Μια συνθήκη εισόδου συν παρέλευση χρόνου | Απλός έλεγχος καθυστέρησης, διαστήματος ή κυκλικός | Περιορίζεται στις δημοσιευμένες λειτουργίες χρονισμού του |
| Χρονοδιακόπτης | Ώρα ρολογιού, ημερολογιακό πρόγραμμα ή αντίστροφη μέτρηση | Προγραμματισμένος φωτισμός και φορτία κτιρίων | Συνήθως οργανωμένα γύρω από την ώρα της ημέρας παρά από σήματα ελέγχου μηχανών |
| Χρονοδιακόπτης PLC | Λογική λογισμικού και προγραμματισμένες συνθήκες | Αυτοματισμός πολλαπλών εισόδων, αλληλουχία, συναγερμοί και διαγνωστικά | Απαιτεί PLC, πρόγραμμα και συντηρούμενη λογική ελέγχου |
Ένα τυπικό ρελέ έχει μικρό χρόνο λειτουργίας, αλλά αυτό δεν το καθιστά χρονικό ρελέ. Ένα χρονικό ρελέ παρέχει μια σκόπιμη λειτουργία χρονισμού την οποία ο χρήστης μπορεί να επιλέξει ή να ρυθμίσει. Για μια βαθύτερη σύγκριση σε επίπεδο συσκευής, δείτε ρελέ έναντι χρονικού ρελέ.

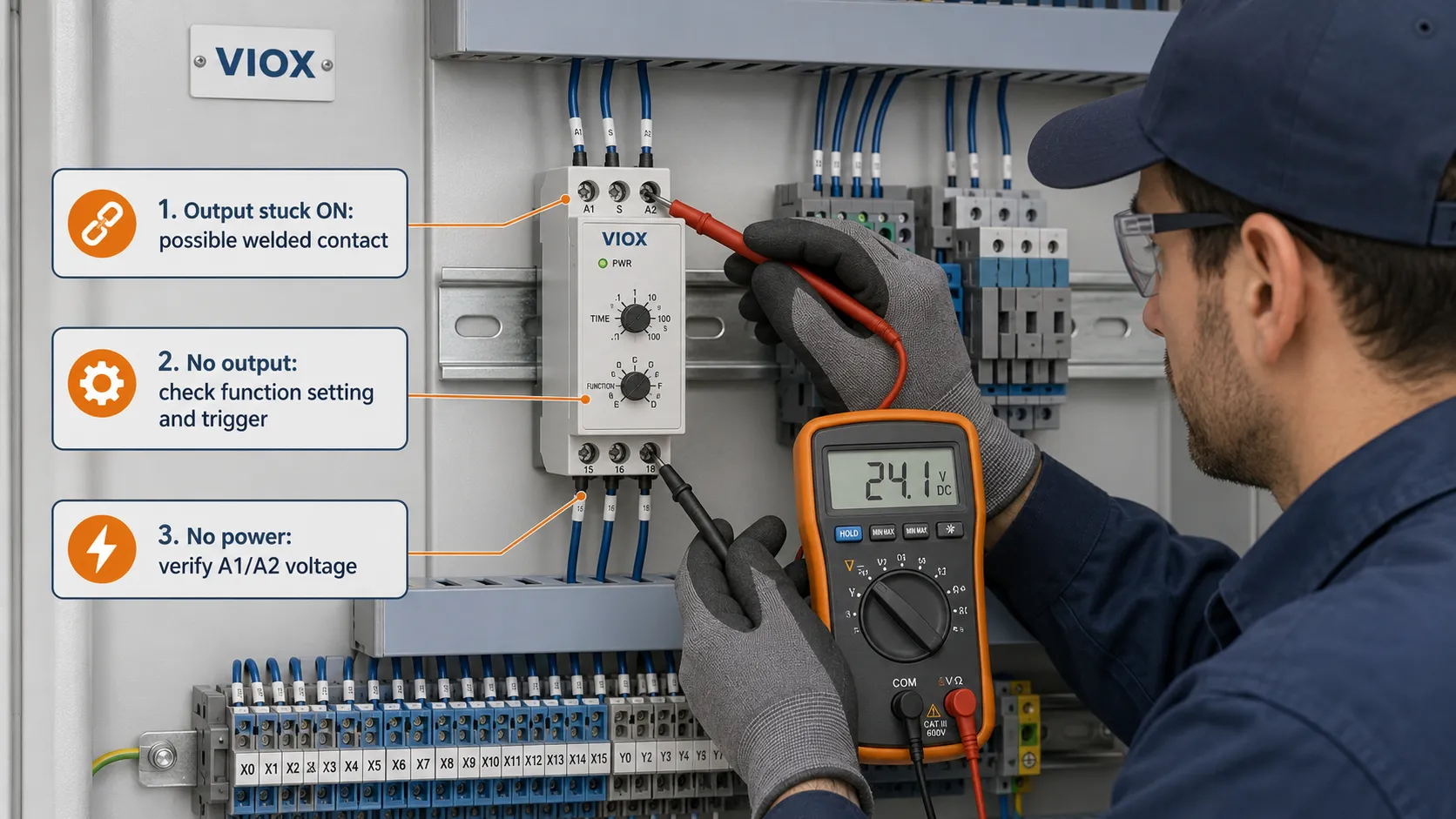

Πώς να διαβάσετε ένα λεπτό χρονικό ρελέ ράγας DIN

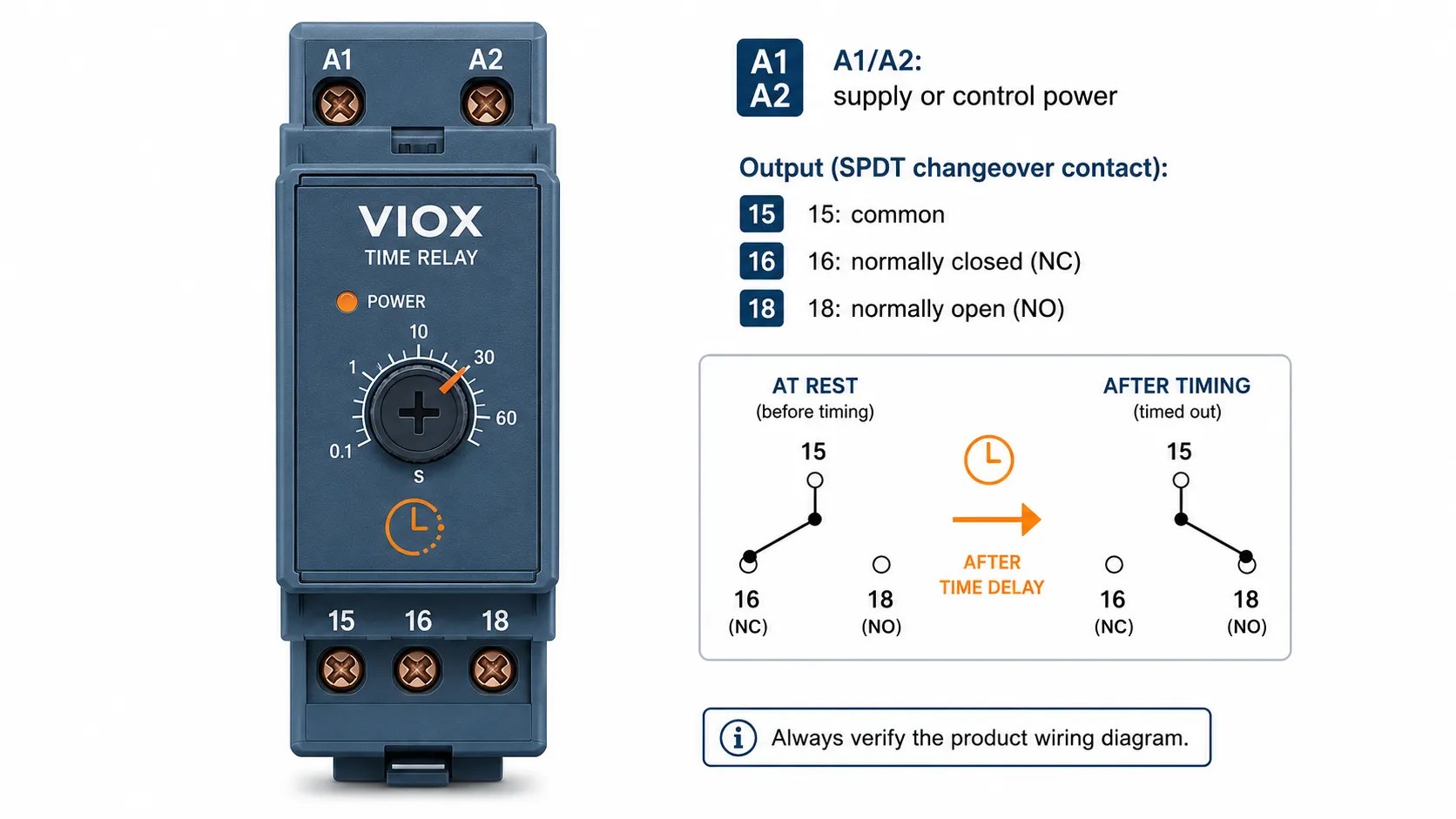

Η συσκευή τύπου VIOX που παρέχεται για αυτό το άρθρο είναι ένα στενό χρονικό ρελέ ράγας DIN με δύο περιστροφικά χειριστήρια, ενδείξεις κατάστασης, επάνω ακροδέκτες τροφοδοσίας/ενεργοποίησης και μία επαφή εξόδου μεταγωγής. Αυτή η φυσική διάταξη είναι κοινή σε συμπαγείς πίνακες ελέγχου, αλλά το τυπωμένο διάγραμμα και το ακριβές φύλλο δεδομένων παραμένουν η τελική αρχή.
| Ορατό στοιχείο | Τυπικός ρόλος | Τι πρέπει να επαληθεύσετε |
|---|---|---|
| A1 / A2 | Ακροδέκτες τροφοδοσίας ελέγχου | Ονομαστική τάση, συμβατότητα AC/DC, συχνότητα και πολικότητα DC |
| S | Ξεχωριστή είσοδος εκκίνησης ή ελέγχου σε ορισμένα μοντέλα | Αναφορά ενεργοποίησης, τάση εισόδου, απαίτηση παλμού και συμπεριφορά επαναφοράς |
| 11 / 12 / 14 | Μία επαφή μεταγωγής: συνήθως 11 common, 12 κανονικά κλειστή και 14 κανονικά ανοικτή | Το διάγραμμα επαφών, η κατηγορία φορτίου, η τάση, το ρεύμα και αν απαιτείται ενδιάμεση συσκευή |
| Περιστροφικά χειριστήρια | Συνήθως επιλέγουν ένα εύρος χρόνου, ρύθμιση ακριβείας χρόνου ή λειτουργία | Ο πολλαπλασιαστής κλίμακας και ο κωδικός λειτουργίας για το συγκεκριμένο μοντέλο |
| LED κατάστασης | Υποδείξτε την τροφοδοσία, τον χρονισμό ή την κατάσταση εξόδου | Το υπόμνημα LED που αναγράφεται στη συσκευή ή στο φύλλο δεδομένων |
Αυτές οι σημάνσεις περιγράφουν ξεχωριστά μέρη της συσκευής. Η τάση που εφαρμόζεται στους A1/A2 δεν αποτελεί την ίδια προδιαγραφή με την τάση ή το ρεύμα που μπορεί να μεταγωγίσει η επαφή εξόδου 11/12/14. Ομοίως, ο ακροδέκτης S δεν πρέπει ποτέ να αντιμετωπίζεται ως ακροδέκτης ενεργοποίησης γενικής χρήσης χωρίς έλεγχο του διαγράμματος του μοντέλου.
Για ακριβή διαγράμματα ακροδεκτών και κοινές διατάξεις βάσεων, χρησιμοποιήστε το ειδικό οδηγό καλωδίωσης ρελέ χρονικής καθυστέρησης.
Ένα απλό παράδειγμα χρονικού καθυστέρησης ενεργοποίησης (On-Delay)
Μια ακολουθία καθυστέρησης ενεργοποίησης παρέχει το πιο σαφές παράδειγμα του ορισμού:

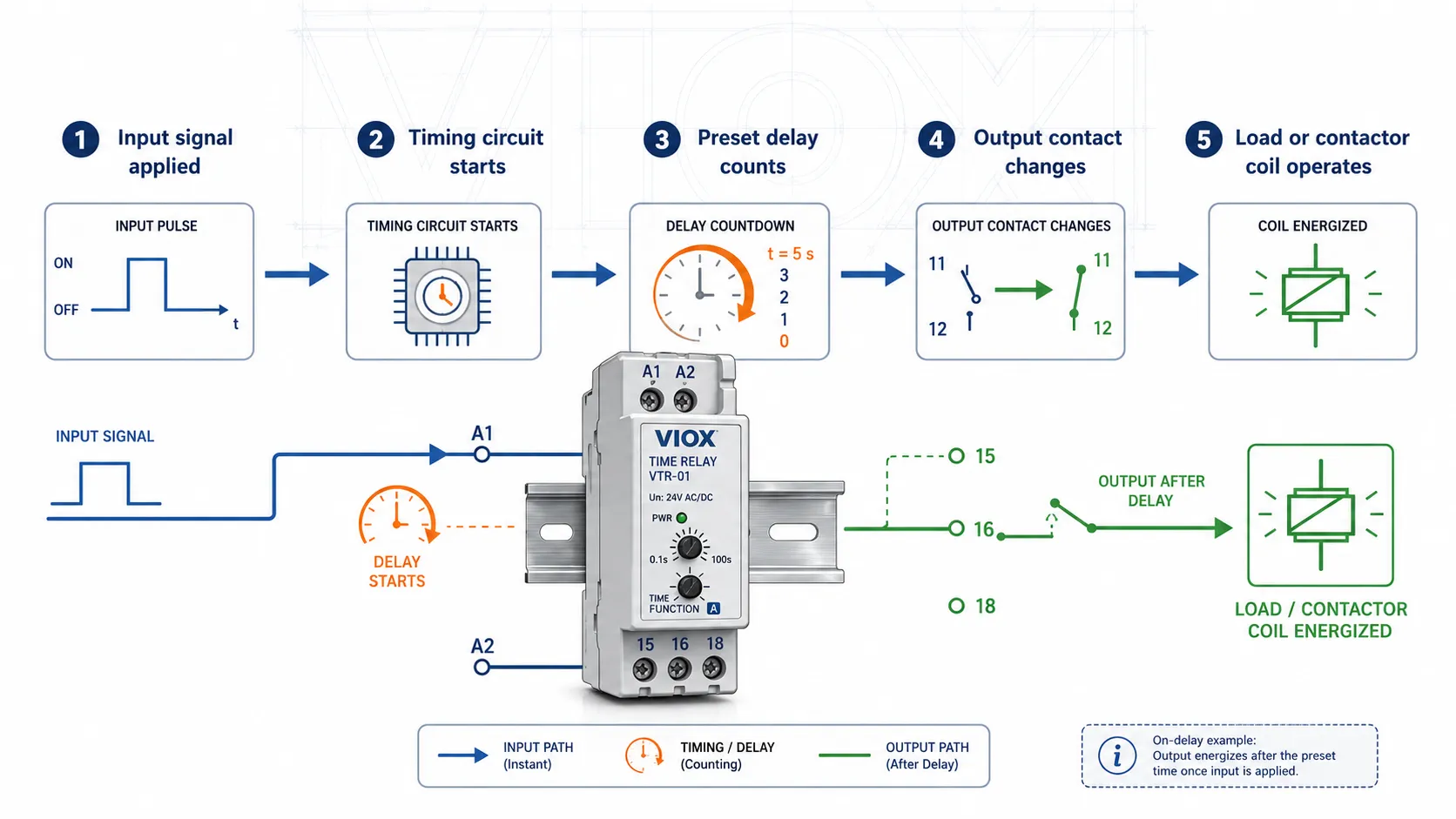

Η είσοδος ενεργοποιείται (ON) → ο χρονισμός ξεκινά → ο προκαθορισμένος χρόνος λήγει → η επαφή εξόδου αλλάζει κατάσταση
Η είσοδος απενεργοποιείται (OFF) → το χρονικό και η έξοδος επαναφέρονται, σύμφωνα με το διάγραμμα χρονισμού του μοντέλουΑς υποθέσουμε ότι ένα κύκλωμα ελέγχου πρέπει να τροφοδοτήσει το πηνίο ενός επαφέα μόνο μετά από μια σύντομη περίοδο σταθεροποίησης. Όταν εμφανίζεται η συνθήκη έναρξης, το χρονικό ρελέ αρχίζει να μετρά την καθυστέρηση. Εάν η είσοδος παραμείνει έγκυρη μέχρι να παρέλθει ο καθορισμένος χρόνος, η επαφή εξόδου αλλάζει κατάσταση και το πηνίο του επαφέα μπορεί να τροφοδοτηθεί.

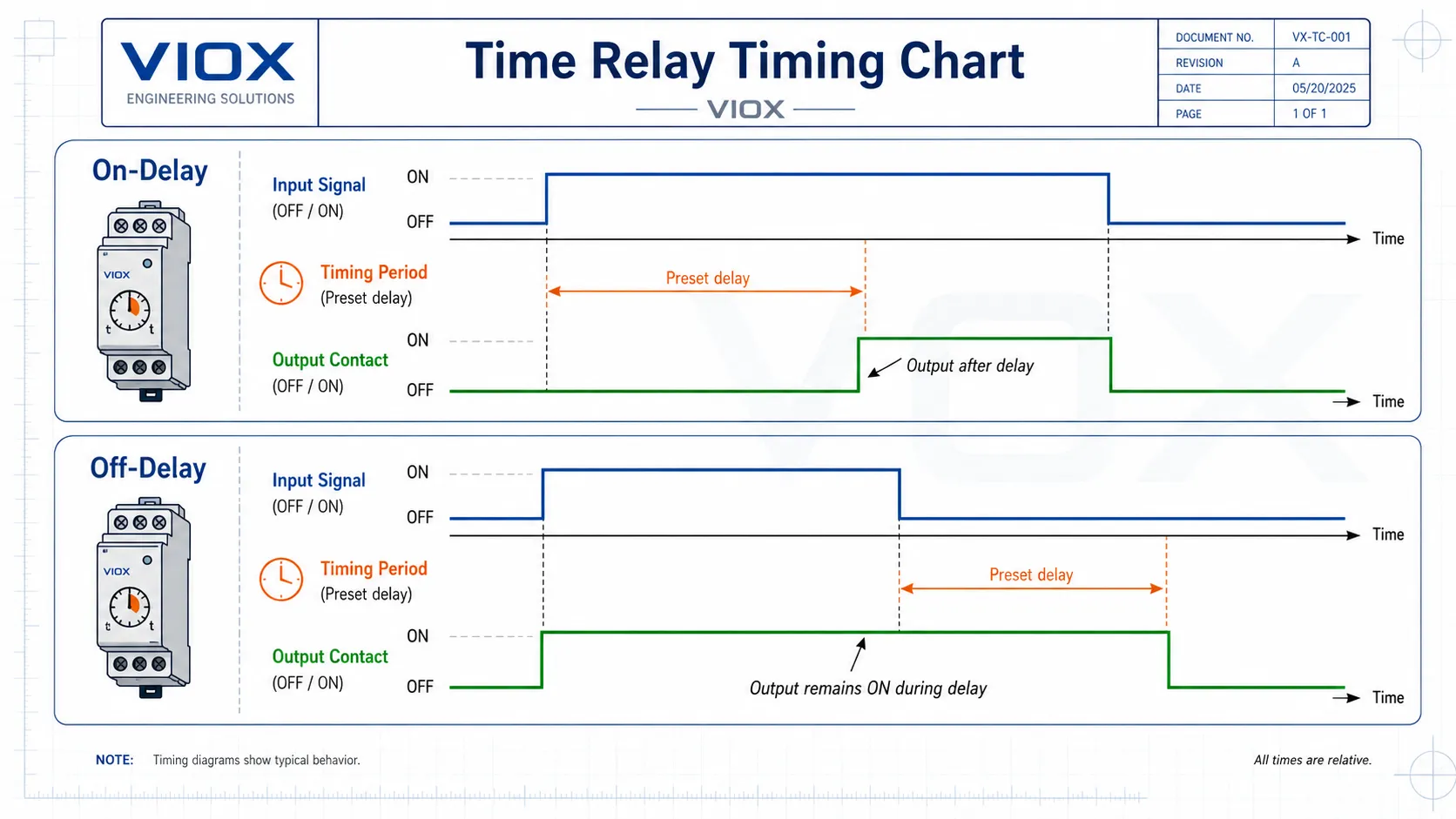

Άλλες λειτουργίες χρονισμού αποκρίνονται διαφορετικά. Μια λειτουργία καθυστέρησης απενεργοποίησης (off-delay), για παράδειγμα, αφορά το τι συμβαίνει αφού αφαιρεθεί ένα σήμα ελέγχου. Αυτές οι λειτουργίες ανήκουν στον ειδικό οδηγό για τύποι χρονικών ρελέ.
Τι δεν σας λέει ο ορισμός ενός χρονικού ρελέ
Το να γνωρίζετε ότι μια συσκευή είναι χρονικό ρελέ είναι μόνο το πρώτο βήμα. Ο όρος δεν διευκρινίζει:
- τη λειτουργία χρονισμού·;
- αν ο χρονισμός ξεκινά από την τροφοδοσία ισχύος ή από ξεχωριστή εντολή ενεργοποίησης·;
- το ρυθμιζόμενο εύρος χρόνου·;
- την τάση τροφοδοσίας ελέγχου·;
- η διάταξη των επαφών εξόδου και το καθήκον μεταγωγής·;
- η συμπεριφορά επαναφοράς και απώλειας ισχύος·;
- ο τύπος τοποθέτησης ή τα περιβαλλοντικά όρια·;
- οι εφαρμοστέες εγκρίσεις για μια συγκεκριμένη αγορά ή διάταξη.
Το πρότυπο IEC 61812-1:2023 καλύπτει τις απαιτήσεις και τις δοκιμές για χρονικά ρελέ και ρελέ σύζευξης εντός του δηλωμένου πεδίου εφαρμογής τους για βιομηχανική και οικιακή χρήση, αλλά μια αναφορά στο επίπεδο του άρθρου στο πρότυπο δεν αποδεικνύει ότι ένα συγκεκριμένο προϊόν είναι πιστοποιημένο. Για την ερμηνεία των προτύπων, δείτε το VIOX οδηγός χρονικού ρελέ IEC 61812-1. Πάντα να επαληθεύετε ένα ακριβές μοντέλο μέσω του φύλλου δεδομένων του και των εγγράφων έγκρισης.
Όταν είστε έτοιμοι να προδιαγράψετε μια συσκευή, μεταβείτε από τον ορισμό στο Οδηγός επιλογής χρονικού ρελέ ή συγκρίνετε τα διαθέσιμα οικογένεια χρονικών ρελέ ράγας DIN VIOX.
Συχνές ερωτήσεις ορολογίας χρονικών ρελέ
Είναι το χρονικό ρελέ το ίδιο με το ρελέ χρονοδιακόπτη;
Συνήθως, ναι. Στη χρήση βιομηχανικού ελέγχου, ρελέ χρόνου, ρελέ χρονοδιακόπτη, και ρελέ χρονισμού αναφέρονται συνήθως στην ίδια οικογένεια συσκευών. Ένας κατασκευαστής μπορεί να χρησιμοποιεί έναν όρο για την κατηγορία και έναν άλλον για μια συγκεκριμένη σειρά ή λειτουργία χρονισμού.
Ποια είναι η κύρια διαφορά μεταξύ ενός χρονικού ρελέ και ενός κανονικού ρελέ;
Ένα κανονικό ρελέ αλλάζει την κατάσταση των επαφών του ως απόκριση στην είσοδό του χωρίς σκόπιμη ρυθμιζόμενη καθυστέρηση. Ένα χρονικό ρελέ εισάγει έναν καθορισμένο κανόνα χρονισμού μεταξύ της κατάστασης εισόδου και της ενέργειας των επαφών εξόδου.
Είναι το χρονικό ρελέ το ίδιο με έναν χρονοδιακόπτη;
Όχι γενικά. Ένα χρονικό ρελέ συνήθως ανταποκρίνεται σε εισόδους κυκλώματος ελέγχου και λειτουργίες χρονισμού. Ένας χρονοδιακόπτης είναι συνήθως οργανωμένος γύρω από χρονοδιαγράμματα ρολογιού, προγράμματα ημερολογίου ή μεταγωγή αντίστροφης μέτρησης.
Παρέχει ένα χρονικό ρελέ ισχύ στο φορτίο;
Η επαφή εξόδου του χρονοδιακόπτη μεταγωγεί ένα εξωτερικό κύκλωμα εντός της δημοσιευμένης ονομαστικής τιμής του. Στους βιομηχανικούς πίνακες συχνά ελέγχει μια άλλη συσκευή, όπως το πηνίο ενός επαφέα, αντί να μεταγωγεί απευθείας το κύριο φορτίο ισχύος.
Τι σημαίνουν τα A1, A2, 11, 12 και 14;
Σε πολλά βιομηχανικά ρελέ, τα A1/A2 προσδιορίζουν την τροφοδοσία ελέγχου και τα 11/12/14 προσδιορίζουν μια επαφή εξόδου μεταγωγής. Η συνήθης ερμηνεία είναι 11 κοινός, 12 κανονικά κλειστή και 14 κανονικά ανοικτή, αλλά το τυπωμένο διάγραμμα για το συγκεκριμένο ρελέ πρέπει να ελέγχεται πριν από τη συνδεσμολογία.
