رله تایمر چیست؟
الف رله زمانی, ، که همچنین نامیده میشود رله تایمر یا رله تاخیر زمانی, is an electrical control device that opens, closes, holds, or repeats an output contact action after a preset time condition. It is used when a circuit needs delayed starting, delayed stopping, interval timing, cyclic operation, star-delta transition, pump protection, HVAC sequencing, lighting control, or simple machine timing.
The difference from a standard relay is simple: a normal relay changes state as soon as its coil or input receives a signal. A time relay adds a timing circuit, so the output changes only after the selected timing logic has been satisfied.
For product specifications and model options, see the VIOX تایمر رله product page. This article focuses on the core device: what it does, how it works, how the terminals are usually read, and how to avoid common selection mistakes.

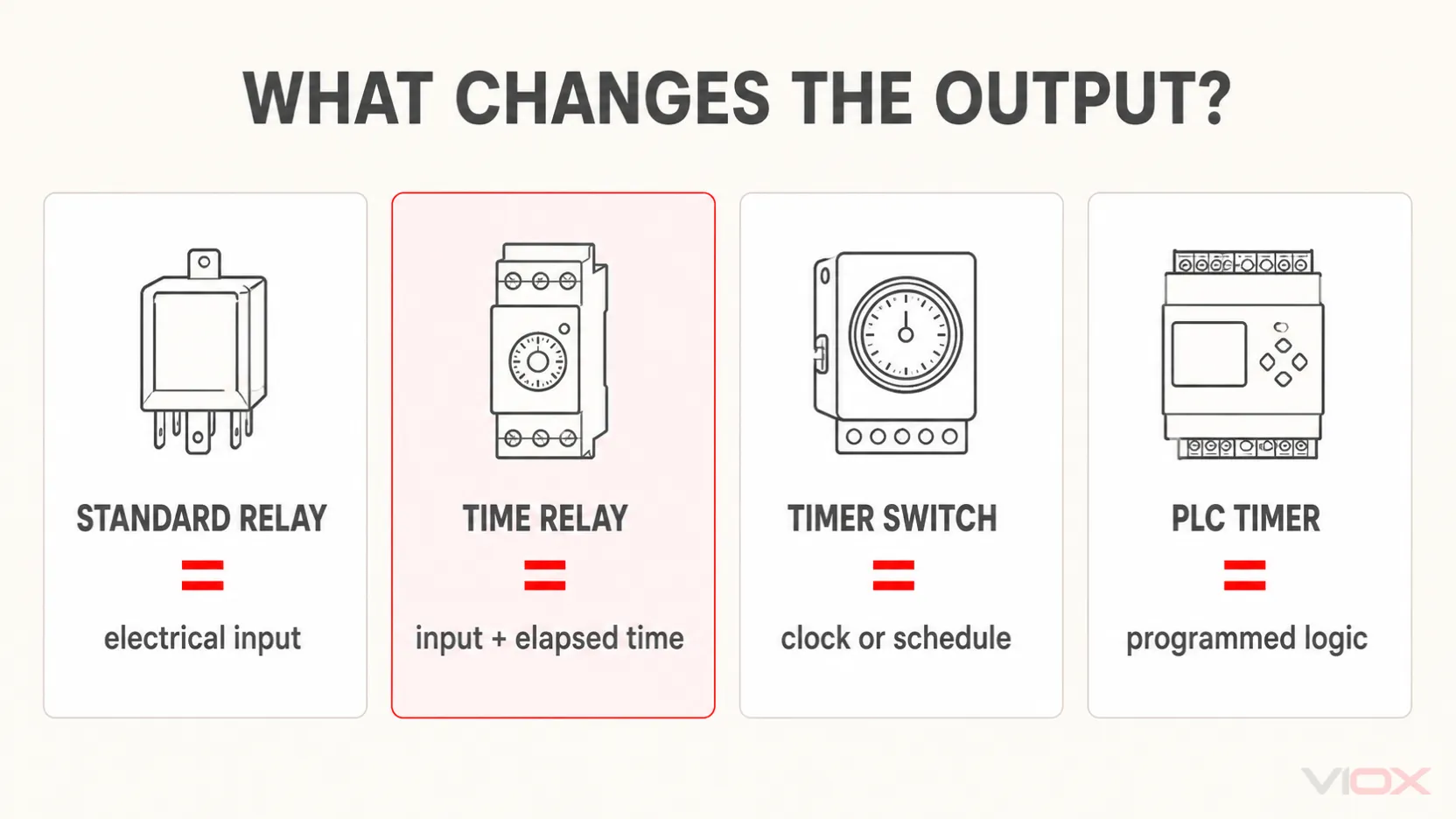

Quick Comparison: Relay vs Time Relay vs Timer Switch vs PLC Timer
| دستگاه | عملکرد اصلی | Best used for | محدودیت معمول |
|---|---|---|---|
| رله استاندارد | تغییر وضعیت کنتاکتها بلافاصله پس از دریافت سیگنال بوبین یا ورودی | کنترل پایه، اینترلاک، ایزولاسیون سیگنال | فاقد عملکرد زمانسنجی داخلی |
| 时间继电器 | تغییر وضعیت کنتاکتها پس از یک تأخیر از پیش تعیینشده یا توالی زمانی | تأخیر در راهاندازی موتور، تأخیر پمپ، کارکرد فن پس از خاموشی، توالیسازی، آلارمها | محدود به عملکردهای زمانسنجی تعریفشده |
| کلید تایمردار | سوئیچینگ بر اساس زمانبندی ساعت یا تایمر معکوس | زمانبندی روشنایی، چراغهای خیابانی، سوئیچینگ روزانه یا هفتگی | معمولاً برای منطق کنترل صنعتی طراحی نشده است |
| تایمر PLC | زمانبندی مبتنی بر نرمافزار در داخل منطق برنامهپذیر | اتوماسیون پیچیده، زمانبندی قابل تنظیم از طریق HMI، عیبیابی | نیازمند سختافزار PLC، برنامهنویسی و دسترسی جهت نگهداری |
این تمایز اهمیت دارد زیرا افراد از اصطلاح "رله زمانی" برای چندین نیاز مرتبط استفاده میکنند. اگر کار یک عملکرد زمانبندی ثابت در داخل تابلوی کنترل باشد، رله زمانی اغلب تمیزترین راه حل است. اگر کار زمانبندی ساعت (زمانبندی برنامهریزی شده) باشد، از کلید تایمردار استفاده کنید. اگر زمانبندی به ورودیهای متعدد، آلارمها، دستورالعملها یا تنظیمات HMI بستگی دارد، زمانبندی PLC معمولاً بهتر است.
برای مقایسه عمیقتر بین زمانبندی رله مستقل و زمانبندی نرمافزاری، ببینید رله تایمردار در مقابل تایمر PLC.

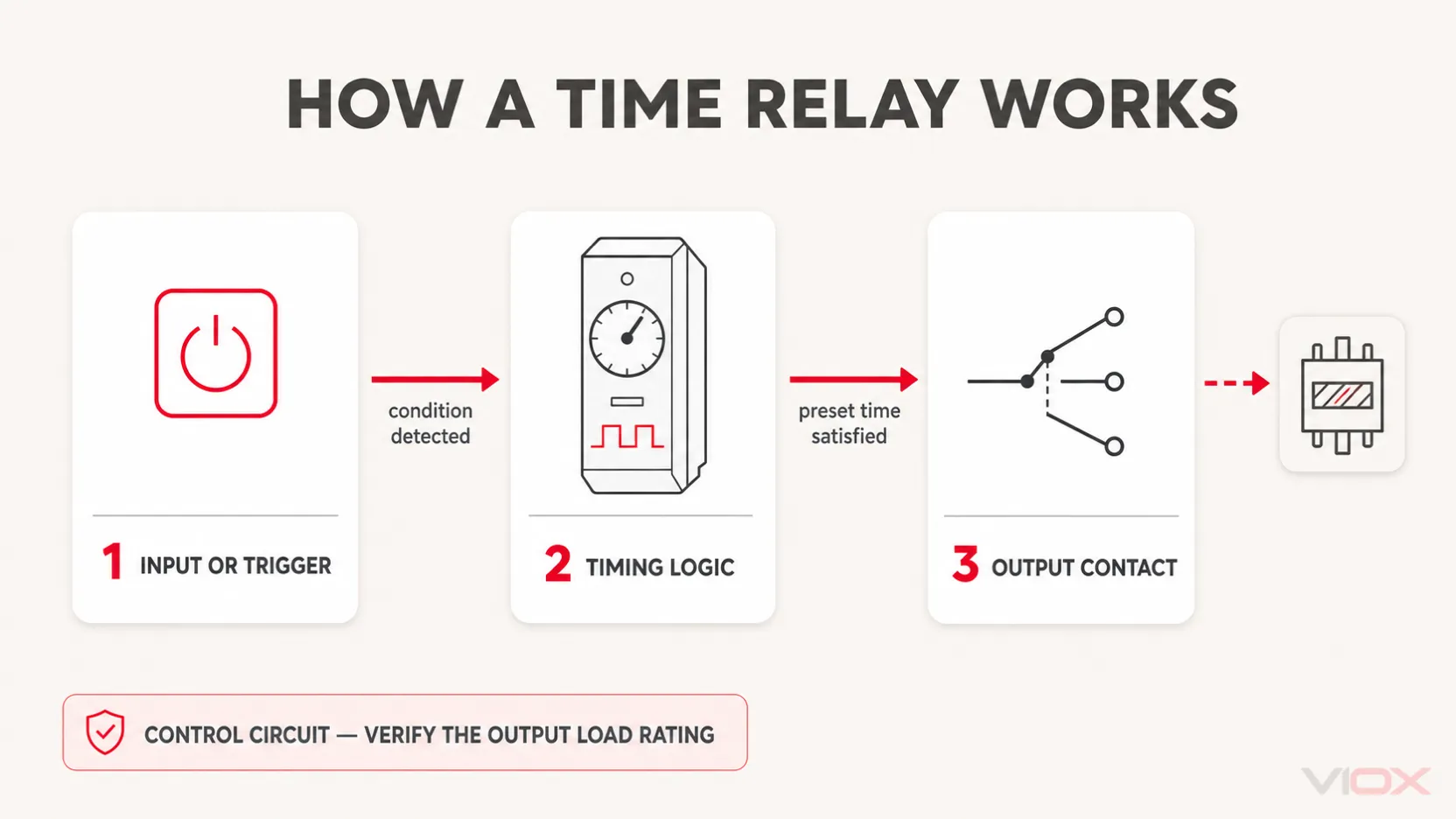

رله زمانی چگونه کار میکند؟
یک رله زمانی، یک عنصر زمانبندی را به یک عنصر سوئیچینگ خروجی متصل میکند. هنگامی که ولتاژ تغذیه یا سیگنال کنترلی اعمال میشود، مدار زمانبندی شروع به شمارش میکند. هنگامی که زمان از پیش تعیینشده به پایان میرسد، کنتاکت خروجی تغییر وضعیت داده و دستگاه دیگری مانند بوبین کنتاکتور، شیر برقی، چراغ سیگنال یا ورودی PLC را کنترل میکند.
توالی اساسی به شرح زیر است:
- سیگنال ورودی یا ولتاژ تغذیه اعمال میشود. رله از طریق پایانههای تغذیه خود برق دریافت میکند یا یک سیگنال تحریک جداگانه دریافت مینماید.
- مدار زمانسنج شروع به شمارش میکند. رله زمان سپریشده را با استفاده از روش زمانسنجی الکترونیکی، دیجیتال، پنوماتیک یا موتوردار اندازهگیری میکند.
- زمان از پیش تعیینشده به پایان میرسد. رله زمان سپریشده را با تنظیمات انتخابشده توسط پیچ تنظیم، کلید DIP یا تنظیمات دیجیتال مقایسه میکند.
- کنتاکت خروجی تغییر وضعیت میدهد. بسته به عملکرد، یک کنتاکت در حالت عادی باز (NO) ممکن است بسته شود، یا یک کنتاکت در حالت عادی بسته (NC) ممکن است باز شود.
- رله بازنشانی (Reset)، نگهداری (Hold) یا تکرار (Repeat) میشود. رفتار بازنشانی به حالت زمانبندی و روش سیمکشی بستگی دارد.
این جداسازی بین مدار زمانبندی و کنتاکت خروجی حائز اهمیت است. رله زمانی معمولاً بار را مستقیماً از طریق قطعات الکترونیکی زمانبندی خود تغذیه نمیکند. در عوض، تایمر یک کنتاکت رله را کنترل میکند و آن کنتاکت، مدار کنترل خارجی را در محدوده ظرفیت نامی خود قطع و وصل میکند.
فناوریهای زمانبندی در رلههای زمانی
رلههای زمانی مدرن ریلی (DIN rail) معمولاً الکترونیکی یا دیجیتال هستند، اما طراحیهای قدیمیتر یا خاص ممکن است از مکانیزمهای پنوماتیکی یا موتوردار استفاده کنند. فناوری زمانبندی بر دقت، تکرارپذیری، تحمل ارتعاش، رفتار عملکردی و تناسب با کاربرد تأثیر میگذارد.
| فناوری زمانبندی | How it works | نقاط قوت | نکات قابل توجه |
|---|---|---|---|
| زمانبندی الکترونیکی | استفاده از مدارهای RC، مدارهای مجتمع یا زمانبندی مبتنی بر میکروکنترلر | فشرده، رایج در رلههای مدرن ریلی (DIN rail)، با قابلیت تنظیم آسان | بررسی محدوده ولتاژ تغذیه، محیط تداخل الکترومغناطیسی و دقت دیتاشیت |
| زمانبندی دیجیتال | استفاده از کنترلر دیجیتال و نمایشگر یا تنظیمات برنامهریزیشده | خوانایی بالا، تنظیمات چندمحدودهای، اغلب با پشتیبانی از زمانبندی چندمنظوره | تنظیمات بیشتر به معنای نیاز به نظم بیشتر در مستندسازی است |
| زمانبندی پنوماتیک (بادی) | از محدودیت جریان هوا از طریق یک محفظه یا پیستون کالیبرهشده استفاده میکند | در برخی محیطهای خشن از نظر مکانیکی مستحکم است | زمانبندی ممکن است با افزایش سن، آلودگی یا شرایط محیطی دچار انحراف شود |
| زمانبندی با محرک موتوری | از یک موتور سنکرون کوچک و مکانیزم بادامک استفاده میکند | در برخی کاربردهای قدیمی با فواصل زمانی طولانی یا وابسته به فرکانس شبکه مفید است | بزرگتر است، دچار استهلاک مکانیکی میشود و در تابلوهای برق فشرده جدید کمتر رایج است |
تصور نکنید که یک فناوری همیشه بهتر است. یک رله زمانی آنالوگ ساده ممکن است برای تأخیر ثابت فن ایدهآل باشد، در حالی که یک تایمر دیجیتال چندمنظوره ممکن است برای تابلوهای OEM با مدلهای متنوع، گزینه بهتری باشد.
اجزای اصلی رله زمانی
| قسمت | کاری که انجام میدهد | چه چیزی را بررسی کنیم |
|---|---|---|
| پایانههای تغذیه/ورودی | تأمین برق مدار زمانسنج یا دریافت سیگنال کنترلی | ولتاژ تغذیه نامی، سازگاری با جریان متناوب/مستقیم (AC/DC)، نوع تحریک |
| مدار زمانسنج | اندازهگیری بازه تأخیر | محدوده زمانی، دقت تکرار، رفتار بازنشانی (Reset) |
| انتخابگر عملکرد | انتخاب حالتهای تأخیر در وصل (on-delay)، تأخیر در قطع (off-delay)، بازهای (interval)، چرخشی (cyclic) یا سایر حالتها | کد عملکرد باید با کاربرد مورد نظر مطابقت داشته باشد |
| پیچ تنظیم زمان یا نمایشگر | تنظیم مقدار تأخیر | مقیاس محدوده، دقت تنظیم، قابلیت خواندن |
| مخاطبین خروجی | قطع و وصل مدار تحت کنترل | ظرفیت کنتاکت، نوع بار، آرایش کنتاکتهای باز (NO) و بسته (NC) |
| Status indicator | نمایش وضعیت تغذیه، زمانبندی یا خروجی | مفید برای راهاندازی و عیبیابی |
| پایه نصب یا گیره ریل DIN | رله را در تابلو نگه میدارد | فرمت ریل DIN، سوکتی، پلاگین یا نصب روی پنل |
مهمترین نکته کاربردی این است که supply voltage و ظرفیت جریاندهی کنتاکت خروجی مشخصات متفاوتی هستند. یک رله تایمر ۲۴ ولت DC ممکن است بتواند یک مدار فرمان AC را سوئیچ کند، مشروط بر اینکه کنتاکت خروجی برای آن بار رتبهبندی شده باشد. کنتاکتی که برای ۲۵۰ ولت AC رتبهبندی شده است، به این معنی نیست که پایانههای تغذیه رله میتوانند ۲۵۰ ولت AC را بپذیرند، مگر اینکه در دیتاشیت ذکر شده باشد.
انواع اصلی رلههای زمانی
عملکردهای زمانی مختلف برای توالیهای کنترلی متفاوت استفاده میشوند. نام عملکرد از شکل ظاهری دستگاه اهمیت بیشتری دارد.
| نوع رله زمانی | How it works | کاربردهای معمول |
|---|---|---|
| رله تأخیر در وصل (On-delay) | خروجی تنها پس از برقدار شدن ورودی به مدت زمان تأخیر تنظیمشده، تغییر وضعیت میدهد | راهاندازی ترتیبی، تأخیر در استارت موتور، تثبیت پس از برقدار شدن |
| رله تأخیر در قطع (Off-delay) | خروجی پس از قطع سیگنال ورودی، برای مدت زمان تنظیمشده فعال باقی میماند | کارکرد فن پس از خاموشی، تأخیر در پمپ، تخلیه تهویه |
| رله بازه زمانی (Interval relay) | خروجی بلافاصله پس از تحریک روشن میشود، برای مدت زمان از پیش تعیینشده روشن میماند و سپس خاموش میشود | پالس هشدار، فعالسازی شیر برقی، خروجی زماندار |
| رله تکضرب یا پالس (One-shot or pulse relay) | تولید یک پالس خروجی زماندار پس از دریافت تحریک | شکلدهی سیگنال، فعالسازی کوتاه، پالس بازنشانی (Reset) |
| رله سیکل تکرار شونده (Repeat cycle relay) | در زمان اتصال به منبع تغذیه، به صورت متناوب در فواصل زمانی تنظیمشده روشن و خاموش میشود | چراغهای چشمکزن، پمپهای چرخشی، روانکاری دورهای |
| تایمر ستاره-مثلث | کنترلکننده انتقال از حالت ستاره به مثلث در راهانداز موتور | راهاندازی موتور با ولتاژ کاهشیافته |
| رله زمانی چندمنظوره | ارائه چندین عملکرد زمانبندی قابل انتخاب در یک واحد | تابلوهای OEM، کاهش قطعات یدکی، راهاندازی انعطافپذیر |
برای راهنمای جامعتر در مورد عملکردهای زمانبندی، مراجعه کنید به رلههای تاخیر زمانی: راهنمای کامل انواع، عملکردها و کاربردها. اگر تصمیم شما بین مدلهای تکعملکردی و چندعملکردی است، به این بخش مراجعه کنید رله تایمر چندعملکردی در مقابل رله تایمر تکعملکردی.
رله زمانی تأخیر در وصل (On-Delay)
یک رله زمانی تأخیر در وصل پس از برقدار شدن ورودی، قبل از تغییر وضعیت کنتاکت خروجی خود منتظر میماند. اگر ورودی قبل از پایان زمان تأخیر قطع شود، رله معمولاً ریست شده و خروجی تغییر نمیکند.
مثال: موتور یک نوار نقاله باید پنج ثانیه پس از شروع به کار سیستم اصلی روشن شود تا تجهیزات بالادستی فرصت تثبیت داشته باشند. یک رله تأخیر در وصل، سیگنال شروع را دریافت کرده، زمان تأخیر از پیش تعیینشده را میشمارد و سپس بوبین کنتاکتور را برقدار میکند.
کاربردهای رایج عبارتند از:
- راهاندازی ترتیبی موتورها
- تاخیر در راهاندازی مجدد کمپرسور
- تثبیتسازی هنگام روشن شدن
- فعالسازی تاخیری آلارم
- توالی راهاندازی دستگاه
رله زمانی تاخیر در قطع (Off-Delay)
یک رله زمانی تاخیر در قطع خروجی را برای مدت زمان از پیش تعیینشده پس از حذف سیگنال ورودی، فعال نگه میدارد. این عملکرد معکوس رفتار زمانسنجی تاخیر در وصل (On-Delay) است.
مثال: یک فن تهویه باید پس از توقف فرآیند گرمایش به کار خود ادامه دهد. هنگامی که سیگنال کنترلی قطع میشود، رله تاخیر در قطع، کنتاکتور فن را تا پایان زمان تاخیر تنظیمشده، برقدار نگه میدارد.
کاربردهای رایج عبارتند از:
- ادامه کار فن پس از خاموش شدن
- ادامه کار پمپ یا تأخیر در تخلیه
- تخلیه تهویه
- خاموش شدن با تأخیر لامپ
- آزادسازی کنترلشده مدارهای کمکی
یک اشتباه رایج، در نظر گرفتن رله تأخیر در قطع (Off-delay) به عنوان جایگزین مستقیم برای رله تأخیر در وصل (On-delay) است. در بسیاری از مدارها، رله تأخیر در قطع باید ابتدا برقدار یا "آمادهبهکار" شود تا بتواند پس از حذف سیگنال، زمانگیری کند.
همچنین بررسی کنید که مدار شما به چه نوع عملکرد تأخیر در قطع نیاز دارد. یک تایمر تأخیر در قطع واقعی میتواند پس از قطع کامل برق، برای مدت کوتاهی به زمانگیری ادامه دهد که معمولاً با استفاده از انرژی ذخیرهشده داخلی مانند خازن انجام میشود. یک تاخیر در قطع سیگنال کنترلی تایمر تغذیه مداوم را روی A1/A2 نگه میدارد و زمانسنجی را تنها زمانی آغاز میکند که یک ورودی کنترلی یا تریگر مجزا تغییر وضعیت دهد. این دو طراحی ممکن است در کاتالوگ مشابه به نظر برسند، اما در تابلو برق عملکرد کاملاً متفاوتی دارند.
پیش از جایگزینی یک عملکرد با دیگری، همیشه بررسی کنید که آیا رله از زمانسنجی با تغذیه دو سیمه استفاده میکند، ورودی کنترلی مجزا دارد یا از زمانسنجی با انرژی ذخیرهشده بهره میبرد.
اصول سیمکشی رله زمانی: A1/A2، 15/16/18، کنتاکتهای NO و NC
سیمکشی رله زمانی بسته به سازنده و عملکرد متفاوت است، بنابراین دیاگرام چاپشده روی بدنه رله یا دیتاشیت همیشه مرجع نهایی است. با این حال، بسیاری از رلههای تایمر صنعتی از قراردادهای ترمینالی رایج استفاده میکنند.
| علامت گذاری | مفهوم رایج | Practical note |
|---|---|---|
| A1 / A2 | پایانههای تغذیه یا کنترل توان | الزامات ولتاژ AC/DC و قطبیت را در برگه داده (دیتاشیت) بررسی کنید |
| 15 | ترمینال مشترک کنتاکت تغییر وضعیت | معمولاً کنتاکت متحرک/مشترک در خروجی SPDT |
| 16 | کنتاکت در حالت عادی بسته (NC) | هنگامی که رله در حالت عادی/استراحت است به ۱۵ متصل میشود |
| 18 | کنتاکت در حالت عادی باز (NO) | پس از تغییر وضعیت خروجی رله، به ۱۵ متصل میشود |
| خیر | معمولاً باز است | در حالت استراحت باز است و هنگام فعال شدن خروجی بسته میشود |
| کارولینای شمالی | معمولاً بسته | در حالت استراحت بسته است و هنگام فعال شدن خروجی باز میشود |
بنابراین، یک رله تایمر تغییر وضعیت تکپل ساده ممکن است از A1/A2 برای تغذیه و از 15/16/18 برای کنتاکت خروجی استفاده کند. در این چیدمان، رله تایمر معمولاً بار را مستقیماً از طریق A1/A2 تغذیه نمیکند. در عوض، کنتاکت خروجی یک مدار فرمان مجزا مانند بوبین کنتاکتور، چراغ سیگنال، سلنوئید یا ورودی PLC را سوئیچ میکند.
برای مشاهده نقشههای دقیق، به بخش زیر مراجعه کنید راهنمای نقشه سیمکشی رله تأخیر زمانی. برای سیمکشی اختصاصی راهانداز موتور، به بخش زیر مراجعه کنید How to Wire a Time Relay for a Motor Starter.
رتبهبندی کنتاکت: چرا نوع بار اهمیت دارد
کنتاکت یک رله زمانی همچنان یک کنتاکت رله است. طول عمر آن به شدت به چیزی که سوئیچ میکند بستگی دارد.
بارهای مقاومتی معمولاً راحتتر از بارهای القایی قطع و وصل میشوند. بوبین کنتاکتورها، سلونوئیدها، موتورهای کوچک، شیرهای برقی و تجهیزات الکترومغناطیسی میتوانند در هنگام سوئیچینگ تنش بیشتری ایجاد کنند، زیرا انرژی مغناطیسی ذخیرهشده باید تخلیه شود. به همین دلیل، دیتاشیتها ممکن است رتبهبندیهای متفاوتی را برای بارهای مقاومتی و بارهای مدار فرمان، از جمله دستهبندیهای بهرهبرداری، ذکر کنند. ایسی-۱۵ و دیسی-۱۳ where applicable.
برای مثال، کنتاکت یک رله که در حدود ۱۰ آمپر در ۲۵۰ ولت AC برای یک بار مقاومتی فهرست شده است ممکن است هنگام سوئیچینگ یک بار القایی مدار فرمان مانند بوبین کنتاکتور، رتبه بسیار پایینتری داشته باشد. در بسیاری از دیتاشیتها، رتبه مدار فرمان AC-15 میتواند تنها کسری از رتبه بار مقاومتی AC-1 باشد. یک الگوی رایج در دنیای واقعی، کنتاکتی است که برای کارکرد مقاومتی ظرفیت بالایی دارد اما برای کارکرد القایی تنها برای چند آمپر مناسب است. عدد دقیق باید از دیتاشیت رله استخراج شود، اما درس مهندسی ثابت است: بدون بررسی دستهبندی بار، تنها به رتبه آمپر درجشده در عنوان اکتفا نکنید..
در عمل، کنتاکت تایمر را صرفاً بر اساس مقدار آمپر انتخاب نکنید. بررسی کنید:
- رتبه ولتاژ و جریان کنتاکت
- نوع کارکرد سوئیچینگ AC یا DC
- نوع بار مقاومتی در مقابل القایی
- جریان هجومی یا جریان جذب بوبین
- نیاز یا عدم نیاز به سرکوبکننده برای بوبینها یا سلنوئیدها
- اینکه آیا یک رله واسط یا کنتاکتور باید بار اصلی را قطع و وصل کند
برای این حالت خرابی، مراجعه کنید به چرا کنتاکتهای رله زمانی در بارهای القایی دچار خرابی میشوند.
رلههای زمانی کجا استفاده میشوند؟
رلههای زمانی در هر جایی که مدار فرمان به زمانبندی قابل پیشبینی بدون نیاز به منطق کامل PLC نیاز داشته باشد، استفاده میشوند. این رلهها بهویژه در تابلوهای رله، راهاندازهای موتور، سیستمهای کنترل تهویه مطبوع (HVAC)، سیستمهای پمپ، مدارهای روشنایی و تجهیزات اتوماسیون ساده رایج هستند.
کنترل موتور و راهاندازی ستاره-مثلث
در تابلوهای کنترل موتور، از رلههای زمانی برای ایجاد تأخیر در راهاندازی موتور، توالیبندی بارهای متعدد، کنترل مدارهای کمکی یا مدیریت زمانبندی تغییر وضعیت ستاره-مثلث استفاده میشود. تایمر ستاره-مثلث، استارتر را پس از یک دوره شتابگیری از پیش تعیینشده، از اتصال ستاره به اتصال مثلث تغییر میدهد.
حفاظت از پمپ و کمپرسور
پمپها و کمپرسورها ممکن است بر اثر چرخه سریع (روشن و خاموش شدن مکرر) آسیب ببینند. یک رله زمانی میتواند تأخیر در راهاندازی مجدد را اعمال کند تا تجهیزات بلافاصله پس از توقف، دوباره شروع به کار نکنند. این امر در حفاظت از کمپرسورهای تهویه مطبوع (HVAC)، کنترل پمپهای آب و سیستمهای مبتنی بر فشار رایج است.
برای راهنماهای کاربردی اختصاصی، به موارد زیر مراجعه کنید جلوگیری از چرخه کوتاه پمپ با رله تأخیر زمانی و رله تأخیر زمانی تهویه مطبوع (HVAC) برای حفاظت از کمپرسور.
کارکرد فن پس از توقف و تهویه
رلههای تأخیر در قطع (Off-delay) اغلب برای ادامه کار فنها پس از توقف تجهیزات اصلی استفاده میشوند. این کار به دفع حرارت، چرخههای تخلیه، خروج بو یا تهویه پس از حضور افراد کمک میکند.
روشنایی و سیگنالینگ
رلههای زمانی میتوانند روشنایی تأخیری، سیگنالهای چشمکزن، هشدارهای زمانبندیشده، روشنایی راهپله و چراغهای هشدار را فراهم کنند. با این حال، برای برنامههای روزانه یا هفتگی مبتنی بر ساعت، استفاده از یک کلید تایمر ممکن است مناسبتر از یک رله زمانی صنعتی باشد.
خطوط فرآیند و بستهبندی
در ماشینآلات ساده، یک رله زمانی میتواند بدون نیاز به کنترلکننده منطقی برنامهپذیر (PLC)، یک توالی پایه ایجاد کند. مثالها شامل تأخیر در شروع نوار نقاله، خروجی زمانبندیشده شیرها، پالسهای روغنکاری، فعالسازی گیتهای خروجی، همزدن متناوب و تأخیر در هشدار است.
برای توالیهای پیچیده با ورودیها، اینترلاکها، هشدارها و زمانبندیهای قابل تنظیم از طریق HMI، معماری مبتنی بر PLC معمولاً گزینه بهتری است.
نحوه انتخاب رله زمانی
رله زمانی مناسب ابتدا بر اساس عملکرد و سپس بر اساس الزامات الکتریکی و مکانیکی انتخاب میشود.
| عامل انتخاب | مواردی که باید تأیید شوند | چرا مهم است |
|---|---|---|
| تابع زمانبندی | تاخیر در وصل، تاخیر در قطع، بازهای، چرخشی، ستاره-مثلث، چندمنظوره | عملکرد اشتباه منجر به رفتار نادرست مدار میشود |
| ولتاژ تغذیه | ۱۲ ولت DC، ۲۴ ولت DC، ۱۱۰/۱۲۰ ولت AC، ۲۲۰/۲۳۰ ولت AC، یا محدوده ولتاژ جهانی در صورت ارائه | ولتاژ نادرست میتواند مانع از عملکرد رله شود یا به آن آسیب برساند |
| محدوده زمانی | ثانیه، دقیقه، ساعت، یا چندمحدوده | تنظیمات باید تاخیر واقعی را با دقت تنظیم کافی پوشش دهد |
| ظرفیت جریاندهی کنتاکت خروجی | ولتاژ، جریان، درجهبندی AC/DC، نوع بار | عمر کنتاکتها به شدت به بار در حال سوئیچینگ بستگی دارد |
| نوع بار | مقاومتی، سلفی، بوبین کنتاکتور، سلنوئید، لامپ، مدار کمکی موتور | بارهای سلفی نسبت به بارهای مقاومتی فشار بیشتری به کنتاکتها وارد میکنند |
| رفتار بازنشانی (Reset) | بازنشانی تغذیه، بازنشانی تریگر، بازنشانی دستی، رفتار حافظه | تأثیر بر راهاندازی مجدد پس از قطع برق یا وقفه در کنترل |
| فرمت نصب | ریل DIN، سوکت پلاگین، نصب روی پنل | باید با چیدمان تابلو کنترل مطابقت داشته باشد |
| محیط زیست | دما، رطوبت، ارتعاش و شرایط محفظه (انکلوژر) | بر قابلیت اطمینان و پایداری زمانبندی تأثیر میگذارد |
| مستندات | دیتاشیت، نقشه سیمکشی، کد عملکرد و تأییدیههای مربوطه | مورد نیاز برای تابلوهای مهندسیشده و تأییدیه خرید |
برای گردش کار انتخاب کامل، از این استفاده کنید چگونه رله تایمر مناسب را انتخاب کنیم. اگر ولتاژ مسئله اصلی است، به این بخش مراجعه کنید راهنمای انتخاب ولتاژ رله تایمر.
استانداردها و یادداشتهای انطباق
برای تابلوهای مهندسیشده، رله زمانی را صرفاً بر اساس نام عملکرد یا علامتگذاری روی پنل جلویی انتخاب نکنید. دیتاشیت واقعی، فایل تأییدیه و الزامات بازار برای مدل خاص را بررسی و تأیید کنید.
استانداردهای مرجع و انطباق ممکن است شامل موارد زیر باشد:
- سری IEC 61812 برای رلههای زمانی مورد استفاده در کاربردهای صنعتی و مسکونی
- IEC 60947-5-1 در مواردی که رله به عنوان یک دستگاه مدار کنترل ولتاژ پایین ارزیابی میشود
- سری IEC 61810 برای رلههای الکترومکانیکی پایه در مواردی که به ساختار رله مربوط میشود
- UL 508 یا UL 60947-5-1 برای محیطهای تجهیزات کنترل صنعتی آمریکای شمالی، بسته به دامنه محصول و گواهینامهها
- نشان CE در اروپا به عنوان علامت انطباق، نه به عنوان یک استاندارد محصول مستقل
قاعده ایمن ساده است: استانداردها و تاییدیه ها را بر اساس شماره مدل دقیق بررسی کنید. وجود یک لوگو در صفحه کاتالوگ برای یک پروژه با مشخصات فنی دقیق کافی نیست.
اشتباهات رایج در رلههای زمانی
1. انتخاب فقط بر اساس محدوده زمانی
رلهای با محدوده تاخیر مناسب، اگر عملکرد، ولتاژ، جریان نامی کنتاکت، نوع تحریک یا رفتار بازنشانی آن با مدار مطابقت نداشته باشد، همچنان میتواند اشتباه باشد.
2. اشتباه گرفتن ولتاژ تغذیه با جریان نامی کنتاکت
یک رله زمانی ممکن است با ولتاژ ۲۴ ولت DC تغذیه شود در حالی که کنتاکت خروجی آن یک مدار کنترل AC را سوئیچ میکند، یا ممکن است با ولتاژ AC تغذیه شود در حالی که یک سیگنال ولتاژ پایین را سوئیچ میکند. اینها مقادیر نامی جداگانهای هستند و باید به طور مجزا بررسی شوند.
جایگزینی تایمر تأخیر در قطع (off-delay) با تأخیر در وصل (on-delay) بدون بررسی منطق مدار
تایمرهای تأخیر در وصل و تأخیر در قطع به بخشهای متفاوتی از سیگنال ورودی پاسخ میدهند. حتی اگر محدوده زمانی و جریان نامی کنتاکتها مشابه به نظر برسند، رفتار مدار ممکن است کاملاً متفاوت باشد.
سوئیچینگ بارهای سلفی بدون بررسی ظرفیت کنتاکت
بوبین کنتاکتورها، سلونوئیدها، موتورهای کوچک و شیرهای برقی میتوانند تنشهایی روی کنتاکت ایجاد کنند که تنها با نگاه کردن به عدد آمپر مشخص نمیشود. اگر کنتاکت رله در حال سوئیچ کردن یک بار سلفی است، ظرفیت مجاز کنتاکت و دستورالعمل سازنده را بررسی کنید.
استفاده از رله زمانی معمولی برای عملکردهای ایمنی
یک رله زمانی استاندارد لزوماً یک تایمر ایمنی نیست. اگر زمانبندی بخشی از یک عملکرد کنترلی مرتبط با ایمنی است، از تجهیزات و معماری طراحیشده و گواهیشده برای آن نقش ایمنی استفاده کنید.
انتخاب رله چندمنظوره بدون مستندسازی تنظیمات
رلههای چندمنظوره کاربردی هستند، اما ریسک تنظیمات اشتباه را به همراه دارند. عملکرد انتخابشده، محدوده زمانی و تنظیم نهایی را روی نقشه تابلو یا داخل محفظه ثبت کنید.
نادیده گرفتن نقشه سیمکشی چاپ شده
علائم ترمینالها ممکن است در برندهای مختلف مشابه به نظر برسند، اما عملکردها و روشهای تحریک متفاوت هستند. همیشه قبل از برقدار کردن مدار، نقشه سیمکشی اختصاصی رله را بررسی کنید.
چگونه بفهمیم یک رله زمانی در حال خرابی است
خطاهای رله زمانی اغلب شبیه به خطاهای سیمکشی، خطاهای کنتاکتور یا خطاهای منطقی PLC به نظر میرسند. قبل از تعویض رله، با در دست داشتن نقشه تابلو، توان ورودی، تنظیم زمانبندی، سیگنال تحریک و عملکرد کنتاکت خروجی را بررسی کنید.
| نشانه میدانی | مشکل احتمالی | چه چیزی را بررسی کنیم |
|---|---|---|
| نشانگر وضعیت خروجی را خاموش (OFF) نشان میدهد، اما بار همچنان کار میکند | کنتاکت خروجی ممکن است جوش خورده و بسته مانده باشد | برق را قطع کنید، پیوستگی کنتاکتهای خروجی را تست کنید و بررسی کنید که آیا رله بدون مدار سرکوبکننده (suppression) بارهای سلفی را سوئیچ کرده است یا خیر |
| رله روشن میشود و زمانسنجی آغاز میگردد، اما خروجی هرگز تغییر نمیکند | تنظیم عملکرد اشتباه، خرابی کنتاکت خروجی یا عدم وجود شرایط تحریک (trigger) | انتخابگر عملکرد، محدوده زمانی، ورودی تحریک و پیوستگی کنتاکتها را بررسی کنید |
| رله در حین زمانسنجی دچار لرزش (chatter) شده یا ریست میشود | ناپایداری ولتاژ تغذیه یا سیگنال کنترل | ولتاژ تغذیه را در حین کارکرد در پایانههای A1/A2 اندازهگیری کنید و شل بودن پایانهها یا افت ولتاژ را بررسی نمایید |
| رله پس از تعویض کار نمیکند (مرده است) | ولتاژ تغذیه یا پلاریته اشتباه | قبل از برقدار کردن، ولتاژ مدل را تایید کنید؛ رله ۲۴ ولت DC را به مدار فرمان ۲۳۰ ولت AC متصل نکنید |
| تایمر روی میز کار به درستی عمل میکند اما در تابلو برق دچار مشکل میشود | تداخل بار، منطق ریست نادرست یا تفاوت در سیمکشی | سیمکشی روی میز کار را با نقشه واقعی تابلو مقایسه کنید و بررسی کنید که آیا بارهای سلفی نیاز به مدار حذف نوسان (سرج) دارند یا خیر |
دو حالت خرابی در کارهای تعمیر و نگهداری بسیار رایج هستند. جوش خوردن کنتاکت زمانی رخ میدهد که کنتاکت رله بیش از حد تحت فشار قرار گرفته باشد، که اغلب به دلیل بارهای سلفی یا جریان هجومی است. ممکن است به نظر برسد که رله خاموش شده است، اما بار همچنان برقدار باقی میماند زیرا کنتاکت به صورت فیزیکی چسبیده است. آسیب به بوبین یا قطعات الکترونیکی اغلب به دلیل ولتاژ تغذیه اشتباه، انتخاب نادرست AC/DC، اضافه ولتاژ پایدار یا نویز الکتریکی شدید در تابلو برق رخ میدهد.
پرسشهای متداول رله زمانی (تایمر)
رله زمانی چیست؟
رله زمانی، رلهای است که دارای عملکرد زمانبندی داخلی میباشد. این رله وضعیت کنتاکت خروجی خود را پس از یک تأخیر از پیش تعیینشده یا یک توالی زمانی تغییر میدهد، به جای اینکه بلافاصله پس از اعمال سیگنال ورودی عمل کند.
آیا رله زمانی با رله تایمر یکی است؟
در اکثر کاربردهای کنترل صنعتی، بله. 时间继电器, رله تایمر، و رله تاخیر زمانی معمولاً برای توصیف یک دسته محصول مشابه استفاده میشوند. تولیدکنندگان خاص ممکن است از نامهای متفاوتی برای خانوادههای عملکردی خاص استفاده کنند.
تفاوت بین رله زمانی (تایمر) و رله معمولی چیست؟
یک رله معمولی بلافاصله پس از برقدار شدن بوبین یا ورودی، وضعیت کنتاکتهای خود را تغییر میدهد. رله زمانی دارای یک مدار زمانسنج است، بنابراین کنتاکتها پس از یک تأخیر از پیش تعیینشده، پالس، بازه زمانی یا عملکرد چرخهای تکرار شونده تغییر وضعیت میدهند.
تفاوت بین رله زمانی و کلید تایمردار چیست؟
رله زمانی معمولاً یک قطعه تابلو برق است که برای عملکردهای زمانبندی صنعتی مانند تأخیر در وصل (On-delay)، تأخیر در قطع (Off-delay)، بازه زمانی یا توالی راهاندازی موتور استفاده میشود. کلید تایمردار معمولاً بر اساس زمانبندی ساعت، شمارش معکوس یا سوئیچینگ روزانه/هفتگی برای روشنایی و بارهای ساختمانی عمل میکند.
رله زمانی تأخیر در وصل (On-delay) چیست؟
رله زمانی تأخیر در وصل، پس از برقدار شدن ورودی، قبل از تغییر وضعیت کنتاکت خروجی خود منتظر میماند. این رله معمولاً برای راهاندازی تأخیری موتور، استارت ترتیبی، تثبیت توان و فعالسازی تأخیری آلارم استفاده میشود.
رله زمانی تأخیر در قطع (Off-delay) چیست؟
رله زمانی تأخیر در قطع، خروجی خود را پس از قطع سیگنال ورودی، برای یک مدت زمان از پیش تعیینشده فعال نگه میدارد. این رله معمولاً برای ادامه کار فن، تأخیر در خاموش شدن پمپ، تخلیه هوای تهویه و خاموش شدن تأخیری لامپ استفاده میشود.
A1 و A2 در رله زمانی به چه معنا هستند؟
A1 و A2 معمولاً نشاندهنده پایانههای تغذیه یا برق کنترل در رله زمانی هستند. ولتاژ دقیق، سازگاری با جریان متناوب/مستقیم (AC/DC) و الزامات قطبیت باید روی بدنه محصول یا برگه اطلاعات فنی (دیتاشیت) بررسی شود.
15، 16 و 18 در رله زمانی به چه معنا هستند؟
در بسیاری از رلههای صنعتی، 15 کنتاکت مشترک (Common)، 16 کنتاکت در حالت عادی بسته (NC) و 18 کنتاکت در حالت عادی باز (NO) است. این قرارداد رایج است اما همگانی نیست، بنابراین همیشه نمودار چاپ شده روی دستگاه را بررسی کنید.
آیا یک رله زمانی میتواند مستقیماً یک موتور را کنترل کند؟
معمولاً یک رله زمانی نباید مستقیماً مدار قدرت موتور را قطع و وصل کند، مگر اینکه ظرفیت جریاندهی کنتاکتها صراحتاً از آن بار پشتیبانی کند. در اکثر تابلوهای کنترل موتور، رله زمانی بوبین کنتاکتور یا مدار فرمان را کنترل میکند و کنتاکتور وظیفه قطع و وصل برق موتور را بر عهده دارد.
آیا رله زمانی میتواند جایگزین PLC شود؟
فقط برای وظایف زمانبندی ساده و محلی. رله زمانی برای تأخیرهای ثابت مانند کارکرد فن پس از خاموشی، زمانبندی کمکی موتور، تأخیر پمپ یا خروجیهای بازهای مناسب است. PLC زمانی بهتر است که زمانبندی به ورودیهای متعدد، اینترلاکها، عیبیابی، دستورالعملهای فرآیندی، ارتباطات یا مقادیر قابل تنظیم از طریق HMI وابسته باشد.
چگونه رله زمانی مناسب را انتخاب کنم؟
با عملکرد مورد نیاز شروع کنید: تأخیر در وصل (on-delay)، تأخیر در قطع (off-delay)، بازهای (interval)، چرخهای (cyclic)، ستاره-مثلث (star-delta) یا چندمنظوره. سپس ولتاژ تغذیه، محدوده زمانی، جریان نامی کنتاکت، نوع بار، نحوه نصب، رفتار بازنشانی (reset) و الزامات تابلویی مربوطه را تأیید کنید.
خلاصه
رله زمانی روشی فشرده برای افزودن زمانبندی کنترلشده به یک مدار الکتریکی بدون نیاز به منطق کامل PLC است. این رله میتواند شروع به کار را به تأخیر بیندازد، توقف را به تأخیر بیندازد، پالسهای زمانبندیشده ایجاد کند، چرخههای روشن/خاموش را تکرار کند یا توالیهای ساده ماشین را هماهنگ سازد.
برای رتبهبندی و انتخاب، نکته کلیدی فقط دانستن این نیست که دستگاه "یک رله را به تأخیر میاندازد". تصمیم مهندسی واقعی، تطبیق عملکرد زمانبندی، ولتاژ تغذیه، ظرفیت کنتاکت خروجی، روش سیمکشی، رفتار بازنشانی و مستندات با مدار واقعی است.
