A χάλκινος ζυγοστάθμιος αγωγός είναι ένας χάλκινος αγωγός χαμηλής σύνθετης αντίστασης που χρησιμοποιείται για τη συλλογή και τη διανομή ηλεκτρικού ρεύματος μεταξύ πολλαπλών κυκλωμάτων ή εξαρτημάτων. Μπορεί να είναι μια άκαμπτη επίπεδη ράβδος, μια εύκαμπτη πλεξούδα, μια συναρμογή ελασματοειδούς αγωγού ή ένας σύνδεσμος τύπου χτένας για αρθρωτές συσκευές. Σε αντίθεση με ένα πλήρες σύστημα ζυγοσταθμίων, ο ζυγοστάθμιος αγωγός είναι ο ίδιος ο αγωγός μεταφοράς ρεύματος.
Το σημαντικό όριο μηχανικής είναι ότι το υλικό και οι διαστάσεις δεν δημιουργούν μια καθολική ονομαστική τιμή ρεύματος. Ένας έτοιμος χάλκινος ζυγοστάθμιος αγωγός πρέπει να αξιολογείται για το περιβάλλον εγκατάστασής του, την επιτρεπόμενη άνοδο θερμοκρασίας, τις συνδέσεις, τη μόνωση, τα στηρίγματα, την αντοχή σε βραχυκύκλωμα και τη μέθοδο επαλήθευσης που απαιτείται για τον εξοπλισμό ή τη συναρμογή.

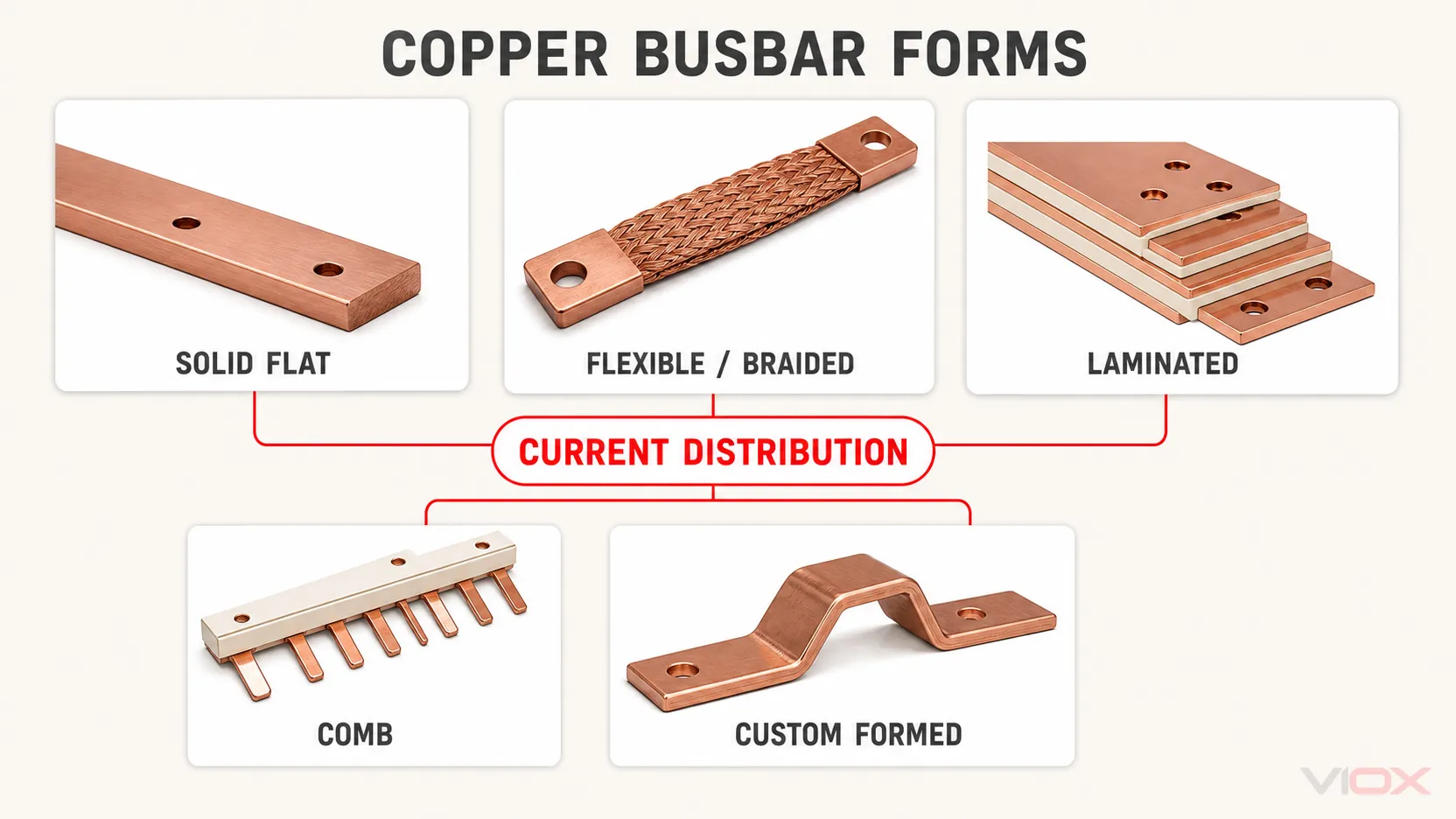

Μορφές χάλκινων ζυγοσταθμίων με μια ματιά
“Ο όρος ”χάλκινος ζυγοστάθμιος αγωγός» περιγράφει μια λειτουργία και ένα υλικό, όχι ένα σταθερό σχήμα. Η σωστή μορφή εξαρτάται από το πώς ο αγωγός πρέπει να μεταφέρει ρεύμα, να συνδέει εξοπλισμό, να διαχειρίζεται την κίνηση και να εφαρμόζει μέσα στη συναρμογή.
| Μορφή χάλκινου ζυγοσταθμίου | Φυσική κατασκευή | Κύριος σκοπός | Τυπικά παραδείγματα |
|---|---|---|---|
| Συμπαγής επίπεδη ζυγοστάθμη | Ορθογώνια ράβδος χαλκού, γυμνή ή επιμεταλλωμένη | Συμπαγής διανομή υψηλού ρεύματος και άκαμπτη διασύνδεση | Πίνακες διανομής, υποπίνακες, εξοπλισμός διανομής ισχύος |
| Εύκαμπτη ή πλεκτή ζυγοστάθμη | Φύλλα χαλκού, ελάσματα, νήματα ή πλεξούδες ενωμένα στα άκρα | Μεταφορά ρεύματος με ταυτόχρονη απορρόφηση κραδασμών, ανοχών ή κίνησης | Μετασχηματιστές, συσσωρευτές, μηχανήματα, κινούμενες συνδέσεις |
| Ελασματοποιημένος ζυγός (Laminated busbar) | Πολλαπλά διαμορφωμένα αγώγιμα στρώματα που διαχωρίζονται από διηλεκτρικό υλικό | Δημιουργία μιας συμπαγούς, ελεγχόμενης δομής πολλαπλών αγωγών | Μετατροπείς, ηλεκτρονικά ισχύος, μετατροπείς αποθήκευσης ενέργειας |
| Μπάρα διανομής τύπου χτένας | Μονωμένη ράβδος χαλκού με ακίδες ή διχάλες σε τακτά διαστήματα | Τροφοδοσία μιας σειράς συμβατών αρθρωτών συσκευών | Μικροαυτόματοι διακόπτες και αρθρωτοί πίνακες διανομής |
| Ειδικά διαμορφωμένος ζυγός | Διατρημένος, λυγισμένος, κατεργασμένος ή πρεσαριστός αγωγός | Αντιστοιχίστε μια συγκεκριμένη διάταξη περιβλήματος και ακροδεκτών | Πίνακες OEM, συστήματα μπαταριών, συγκροτήματα πινάκων διανομής |
Αυτές οι μορφές δεν είναι εναλλάξιμες. Μια εύκαμπτη πλεξούδα επιλύει τη μηχανική κίνηση· ένας πολυστρωματικός ζυγός ελέγχει μια διαδρομή ρεύματος πολλαπλών επιπέδων· ένας ζυγός τύπου χτένας για MCB πρέπει να ταιριάζει με τη γεωμετρία και το βήμα των ακροδεκτών. Για έναν ευρύτερο χάρτη των ηλεκτρικών ζυγών, δείτε τον VIOX περιεκτικό οδηγό ζυγών.
Γιατί χρησιμοποιείται ο χαλκός για τους ζυγούς;
Ο χαλκός συνδυάζει υψηλή ηλεκτρική αγωγιμότητα με χρήσιμη θερμική αγωγιμότητα, μηχανική αντοχή και δυνατότητα κατεργασίας. Ο ηλεκτρολυτικός χαλκός υψηλής καθαρότητας, όπως ο UNS C11000, είναι ένας κοινός τύπος χαλκού υψηλής αγωγιμότητας για ηλεκτρολογικές εφαρμογές. Η Copper Development Association κατατάσσει τον C11000 σε ελάχιστη αγωγιμότητα 100% του Διεθνούς Προτύπου Ανόπτησης Χαλκού (IACS) στην ανόπτη κατάσταση.
Η υψηλή αγωγιμότητα βοηθά στη μείωση της αντίστασης για μια δεδομένη γεωμετρία, αλλά ο “χαλκός” από μόνος του δεν αποτελεί ολοκληρωμένη προδιαγραφή. Το κράμα ή ο βαθμός, η σκληρότητα, οι διαστάσεις, η κατάσταση των ακμών, το φινίρισμα της επιφάνειας, το μοτίβο των οπών και τα αποδεικτικά στοιχεία δοκιμών μπορούν όλα να επηρεάσουν το αν το παρεχόμενο εξάρτημα αντιστοιχεί στο σχέδιο και την εφαρμογή.
Το ενεργό Προδιαγραφή ASTM B187/B187M-26 καλύπτει χάλκινες ζυγοστάθμες, ράβδους και μορφές για ηλεκτρικές εφαρμογές. Το πεδίο εφαρμογής της περιλαμβάνει ονομασίες υλικών καθώς και απαιτήσεις διαστάσεων, μηχανικές, ηλεκτρικής ειδικής αντίστασης και χημικής σύστασης. Άλλες αγορές ενδέχεται να χρησιμοποιούν διαφορετικά πρότυπα υλικών και μορφών προϊόντων.
Εάν ένα έργο χρησιμοποιεί κινεζικές ονομασίες υλικών, ο οδηγός VIOX για βαθμούς χαλκού T1, T2 και T3 εξηγεί γιατί η ονομασία του βαθμού δεν πρέπει να αντιμετωπίζεται ως πλήρης ονομαστική τιμή αγωγιμότητας ή τελικού εξαρτήματος.
Ο βαθμός χαλκού και η αγωγιμότητα δεν αποτελούν την ονομαστική ένταση ρεύματος
Τρεις ξεχωριστές δηλώσεις συχνά συγχέονται μεταξύ τους:
- Βαθμός υλικού προσδιορίζει ένα πλαίσιο χημικής σύνθεσης και μορφής προϊόντος.
- Αγωγιμότητα ή ειδική αντίσταση περιγράφει μια ηλεκτρική ιδιότητα του υλικού υπό καθορισμένες συνθήκες.
- Ονομαστικό ρεύμα ζυγοφόρου ισχύει για τον τελικό αγωγό ή τη διάταξη υπό δηλωμένες θερμικές συνθήκες και συνθήκες εγκατάστασης.
Ένα πιστοποιητικό υλικού μπορεί να επιβεβαιώσει την ποιότητα και την αγωγιμότητα του χαλκού, αλλά δεν αποδεικνύει ότι ένας εγκατεστημένος ζυγός μπορεί να μεταφέρει ένα καθορισμένο ρεύμα μέσα σε ένα συγκεκριμένο ερμάριο. Αντιθέτως, δύο ζυγοί κατασκευασμένοι από την ίδια ποιότητα χαλκού μπορεί να έχουν διαφορετικές ονομαστικές τιμές ρεύματος επειδή η γεωμετρία, η ψύξη, οι συνδέσεις, η μόνωση ή ο περιβάλλων εξοπλισμός τους διαφέρουν.
Αυτή η διάκριση έχει σημασία κατά τις προμήθειες. Ο όρος “ζυγός χαλκού C11000” ή “ζυγός χαλκού T2” περιγράφει μέρος της απαίτησης· δεν αντικαθιστά ένα διαστασιολογικό σχέδιο, μια ονομαστική τιμή διάταξης ή την επαλήθευση της ανόδου θερμοκρασίας.
Γιατί το Πλάτος × Πάχος δεν δίνει μια καθολική ικανότητα μεταφοράς ρεύματος
Η διατομή είναι μια ουσιώδης αρχική παράμετρος, αλλά η ικανότητα μεταφοράς ρεύματος των χάλκινων ζυγών καθορίζεται από την ισορροπία μεταξύ των ηλεκτρικών απωλειών και της απαγωγής θερμότητας. Οι σχετικές μεταβλητές περιλαμβάνουν:
- ρεύμα φορτίου, κύκλος λειτουργίας, συχνότητα και περιεχόμενο αρμονικών·;
- πλάτος, πάχος, μήκος, προσανατολισμός, απόσταση και αριθμός παράλληλων ζυγών·;
- θερμοκρασία περιβάλλοντος και επιτρεπόμενη άνοδος θερμοκρασίας·;
- συνθήκες ελεύθερου αέρα, αεριζόμενου, στεγανού ή χωρισμένου περιβλήματος·;
- κατάσταση επιφάνειας γυμνή, επιμεταλλωμένη, βαμμένη ή μονωμένη·;
- αντίσταση σύνδεσης, επιφάνεια επαφής, σύστημα στερέωσης και σχεδιασμός ακροδεκτών·;
- γειτονικές πηγές θερμότητας και τα θερμικά όρια της παρακείμενης μόνωσης και των εξαρτημάτων.
Οι δημοσιευμένοι πίνακες της Copper Development Association καταδεικνύουν ότι η εκπεμψιμότητα, το επιτρεπόμενο όριο ανόδου θερμοκρασίας, η απόσταση και ο αριθμός των παράλληλων ζυγών μπορούν να μεταβάλουν ουσιαστικά την ικανότητα μεταφοράς ρεύματος του ίδιου ονομαστικού μεγέθους ζυγού. Οι πίνακες αποτελούν χρήσιμες αναφορές μόνο όταν οι αναγραφόμενες συνθήκες τους αντιστοιχούν στον σχεδιασμό.
Για διατάξεις χαμηλής τάσης, η επαλήθευση της ανόδου θερμοκρασίας αφορά τον σχεδιασμό της διάταξης και όχι τον χάλκινο ζυγό μεμονωμένα. IEC TR 60890:2022, για παράδειγμα, περιγράφει μια μέθοδο υπολογισμού για την άνοδο της θερμοκρασίας του αέρα εντός ορισμένων περιβλημάτων πινάκων χαμηλής τάσης και διατάξεων ελέγχου και ευθυγραμμίζεται με το πρότυπο IEC 61439-1:2020. Το πεδίο εφαρμογής και οι περιορισμοί του πρέπει να γίνονται σεβαστά.
Χρησιμοποιήστε τον VIOX υπολογιστή ονομαστικού ρεύματος ζυγοφόρων για μια προκαταρκτική εκτίμηση, στη συνέχεια επαληθεύστε το αποτέλεσμα σύμφωνα με το ισχύον πρότυπο εξοπλισμού, τα δεδομένα του κατασκευαστή, τις συνθήκες εγκατάστασης και την απαιτούμενη μέθοδο δοκιμής ή επαλήθευσης σχεδιασμού.

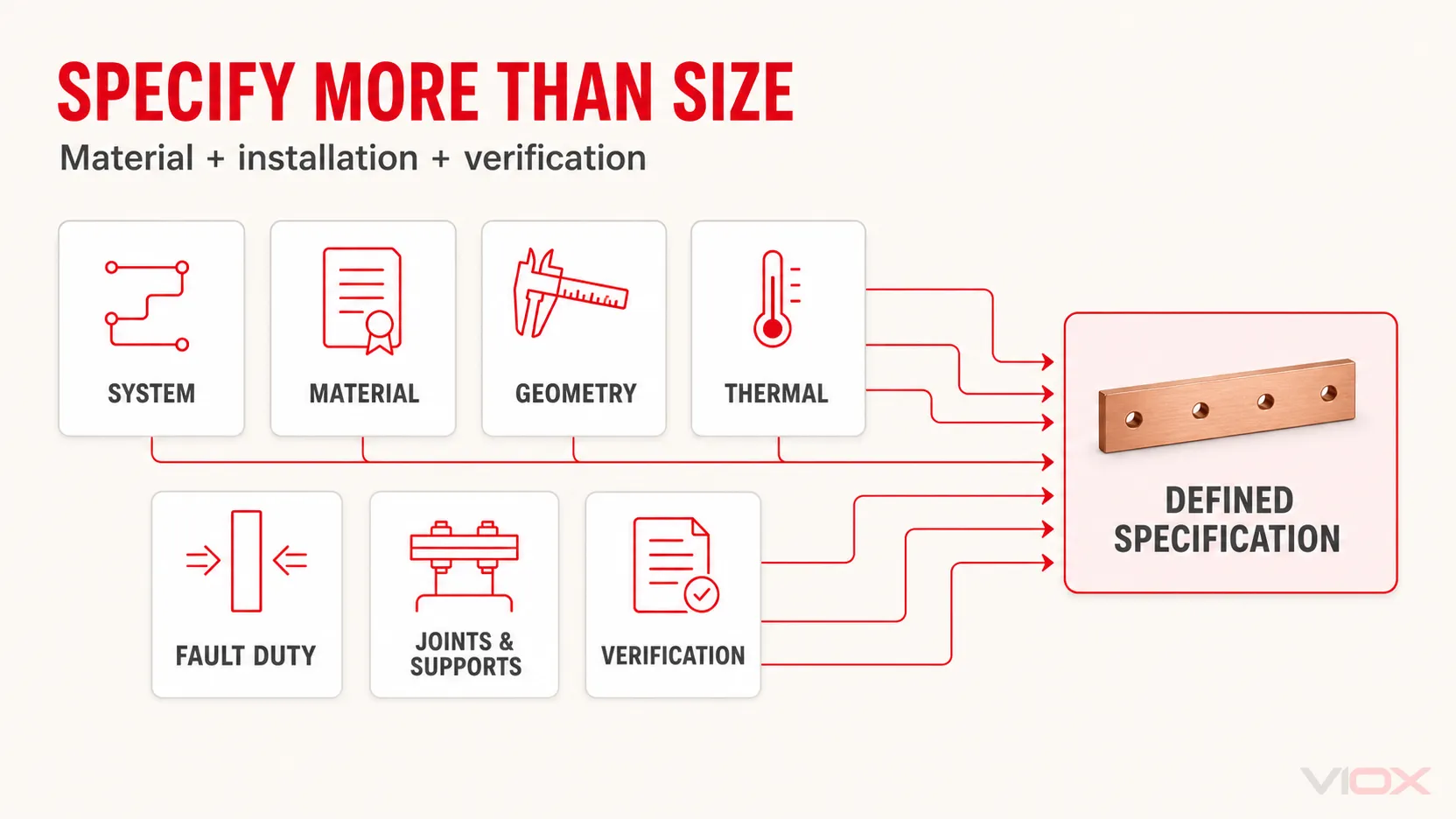

Λίστα ελέγχου προδιαγραφών χάλκινων ζυγοφόρων
Ένα χρήσιμο αίτημα για προσφορά ή τεχνική προδιαγραφή θα πρέπει να προσδιορίζει περισσότερα στοιχεία από το υλικό και τις διαστάσεις.
| Πεδίο προδιαγραφών | Τι να δηλώσετε ή να επαληθεύσετε | Γιατί έχει σημασία |
|---|---|---|
| Λειτουργία και σύστημα ζυγοστάθμισης (busbar) | AC ή DC, ονομαστική τάση, συνεχές ρεύμα, κύκλος λειτουργίας και θέση στο κύκλωμα | Καθορίζει την ηλεκτρική εργασία και το πλαίσιο μόνωσης |
| Υλικό | Προσδιορισμός χαλκού, ισχύον πρότυπο, σκληρότητα, απαίτηση αγωγιμότητας ή ειδικής αντίστασης | Αποτρέπει ασαφείς υποκαταστάσεις “καθαρού χαλκού” |
| Γεωμετρία | Πλάτος, πάχος, μήκος, γεωμετρία κάμψης, διάταξη οπών, ανοχές και κατάσταση ακμών | Εφαρμογή ελέγχων, διατομή, συγκέντρωση τάσεων και περιοχή σύνδεσης |
| Θερμικές συνθήκες | Περιβάλλον, τύπος περιβλήματος, αερισμός, επιτρεπόμενη άνοδος θερμοκρασίας και παρακείμενες πηγές θερμότητας | Καθορίζει τις συνθήκες πίσω από την ονομαστική τιμή ρεύματος |
| Αντοχή σε βραχυκύκλωμα | Προοπτικό επίπεδο σφάλματος, διάρκεια, απαίτηση αντοχής αιχμής και διάταξη υποστήριξης | Καθορίζει τις ανάγκες ηλεκτροδυναμικής και θερμικής αντοχής |
| Επιφάνεια και μόνωση | Γυμνή, επικασσιτερωμένη, επαργυρωμένη, με επικάλυψη, επιστρωμένη ή πολυστρωματική κατασκευή | Μεταβάλλει την περιβαλλοντική συμπεριφορά, τις διεπαφές και τη μεταφορά θερμότητας |
| Συνδέσεις και ακροδέκτες | Επικάλυψη επαφών, σύστημα οπών και συνδετήρων, συμβατότητα ακροδεκτών και οδηγίες κατασκευαστή | Η αντίσταση της σύνδεσης μπορεί να κυριαρχεί στην τοπική θέρμανση |
| Στηρίγματα και αποστάσεις | Τύπος μονωτήρα, άνοιγμα, απόσταση φάσεων, διάκενο, απόσταση διαρροής και διάταξη περιβλήματος | Υποστηρίζει τη μηχανική σταθερότητα και τον συντονισμό μόνωσης |
| Αποδεικτικά στοιχεία επαλήθευσης | Πιστοποιητικό υλικού, διαστασιολογικός έλεγχος, αποδεικτικά αγωγιμότητας, επαλήθευση ανόδου θερμοκρασίας και τεκμηρίωση συναρμολόγησης | Συνδέει το παρεχόμενο εξάρτημα με τον δηλωμένο σχεδιασμό |
Το φινίρισμα επιφάνειας απαιτεί ιδιαίτερη απόφαση. Η σύγκριση VIOX μεταξύ γυμνών, επικασσιτερωμένων και επαργυρωμένων ζυγών χαλκού εξηγεί πού η περιβαλλοντική έκθεση, η συμπεριφορά των συνδέσεων και οι απαιτήσεις επαφής αλλάζουν την επιλογή.
Πού χρησιμοποιούνται οι ζυγοί χαλκού;
Οι ζυγοί χαλκού εμφανίζονται όπου ο εξοπλισμός χρειάζεται μια συμπαγή, επαναλήψιμη διαδρομή διανομής ρεύματος. Συνήθη παραδείγματα περιλαμβάνουν ηλεκτρικούς πίνακες χαμηλής τάσης, πίνακες διανομής, κέντρα ελέγχου κινητήρων, μετασχηματιστές, ανορθωτές, μετατροπείς, συστήματα αποθήκευσης ενέργειας μπαταριών, εξοπλισμό φόρτισης EV και εξοπλισμό μετατροπής ηλιακής ενέργειας.
Στους αρθρωτούς πίνακες διανομής, το σχετικό προϊόν είναι συνήθως μια χτένα διανομής αντί για κατασκευασμένο κύριο ζυγό. Η επιλογή εξαρτάται τότε από την έγκριση της συσκευής, τη σύνδεση τύπου ακίδας ή διχάλας, τη διάταξη των πόλων, το βήμα, τη μόνωση, τη μέθοδο κοπής και τη συμβατότητα των ακροδεκτών. Χρησιμοποιήστε το ειδικό οδηγός επιλογής MCB και χτενωτού ζυγοσταθμού για αυτή την εργασία.
Για έργα που συγκρίνουν υλικά αγωγών, χρησιμοποιήστε το ξεχωριστό σύγκριση ζυγών χαλκού έναντι αλουμινίου. Για την αξιολόγηση της κατάστασης, δείτε τους οδηγούς για διάβρωση ζυγών χαλκού και υπερθέρμανση συνδέσεων ζυγών. Η διατήρηση αυτών των αποφάσεων ξεχωριστά εμποδίζει μια σελίδα ορισμών να καταστεί ένα αναξιόπιστο εγχειρίδιο καθολικού σχεδιασμού.
Χάλκινη ζυγοστάθμιση (busbar), σύστημα ζυγοστάθμισης και αγωγοφόρος δίαυλος (busway): Είναι το ίδιο;
Όχι. Μια χάλκινη ζυγοστάθμιση είναι το αγώγιμο στοιχείο. Ένα σύστημα ζυγοστάθμισης συνδυάζει αγωγούς με στηρίγματα, προσαρμογείς, καλύμματα, προστασία και εξαρτήματα σύνδεσης. Ο αγωγοφόρος δίαυλος (busway) ή το σύστημα ράβδων διανομής είναι ένα κλειστό, βιομηχανοποιημένο σύστημα διανομής με καθορισμένα τμήματα και διατάξεις λήψης ρεύματος. Οι όροι μπορεί να αλληλοεπικαλύπτονται στην καθημερινή χρήση, αλλά περιγράφουν διαφορετικά επίπεδα εξοπλισμού.
Συχνές Ερωτήσεις
Είναι το “busbar” το ίδιο με το “bus bar”;
Ναι. Και οι δύο γραφές αναφέρονται στον ηλεκτρικό αγωγό. Το “busbar” είναι κοινό στη διεθνή τεχνική γραφή, ενώ το “bus bar” παραμένει ευρέως χρησιμοποιούμενο στις προδιαγραφές υλικών και στα ερωτήματα αναζήτησης στη Βόρεια Αμερική.
Μπορεί το ρεύμα μιας χάλκινης ζυγοστάθμισης να υπολογιστεί μόνο από τη διατομή της;
Όχι. Η διατομή είναι μόνο μια προκαταρκτική παράμετρος. Η τελική ικανότητα μεταφοράς ρεύματος εξαρτάται επίσης από την άνοδο της θερμοκρασίας, τις συνθήκες περιβάλλοντος και του περιβλήματος, τον προσανατολισμό, την απόσταση, την επιφάνεια, τα φαινόμενα AC, τις συνδέσεις, τη μόνωση και την εφαρμοστέα μέθοδο επαλήθευσης.
Είναι κάθε χάλκινη ζυγοστάθμιση κατασκευασμένη από χαλκό C11000;
Όχι. Ο C11000 είναι ένας κοινός τύπος ηλεκτρολυτικού χαλκού υψηλής καθαρότητας (ETP), αλλά το πρότυπο ASTM B187/B187M επιτρέπει πολλαπλές ονομασίες χαλκού για εφαρμογές ηλεκτρικών ζυγοσταθμίσεων. Η εντολή αγοράς και το ισχύον πρότυπο θα πρέπει να προσδιορίζουν το αποδεκτό υλικό αντί να υποτίθεται ένας καθολικός τύπος.
Πηγές
- ASTM B187/B187M-26 — Χαλκός, ζυγόμπαρα, ράβδος και μορφές
- Copper Development Association — Ιδιότητες κράματος C11000
- Copper Development Association — Ικανότητα μεταφοράς ρεύματος και εκπεμψιμότητα ορθογώνιας ζυγόμπαρας χαλκού
- IEC TR 60890:2022 — Επαλήθευση ανόδου θερμοκρασίας μέσω υπολογισμού
