Ο ηλεκτρικός πίνακάς σας είναι γεμάτος. Πρέπει να προσθέσετε ένα άλλο κύκλωμα για ένα νέο υπνοδωμάτιο, πρίζα κουζίνας ή εργαστήριο—αλλά δεν υπάρχει χώρος για να το χωρέσετε. Πριν καλέσετε έναν ηλεκτρολόγο για να σας δώσει μια προσφορά για αναβάθμιση πίνακα 1.200–3.000 $, σκεφτείτε τους διπλούς αυτόματους διακόπτες. Αυτές οι έξυπνες συσκευές εξοικονόμησης χώρου σάς επιτρέπουν να χωρέσετε δύο ανεξάρτητα κυκλώματα 120 volt σε μία μόνο υποδοχή διακόπτη, διπλασιάζοντας ουσιαστικά τη χωρητικότητα του πίνακα σας χωρίς το κόστος ή τη διακοπή μιας πλήρους αντικατάστασης.
Αλλά εδώ είναι το πρόβλημα: δεν μπορούν όλοι οι πίνακες να τους χρησιμοποιήσουν. Η εγκατάσταση ενός διπλού διακόπτη στον λάθος τύπο πίνακα δημιουργεί σοβαρούς κινδύνους πυρκαγιάς, παραβιάσεις κώδικα και αποτυχημένους ελέγχους. Η διαφορά μεταξύ μιας ασφαλούς αναβάθμισης και μιας επικίνδυνης συντόμευσης συχνά έγκειται στην κατανόηση μιας κρίσιμης λεπτομέρειας: Αξιολογήσεις CTL και συμβατότητα πίνακα.
Αυτός ο οδηγός σάς καθοδηγεί στο τι είναι οι διπλοί διακόπτες, πώς λειτουργούν, πότε είναι ασφαλείς στη χρήση και πότε οι εναλλακτικές λύσεις έχουν περισσότερο νόημα. Είτε είστε ιδιοκτήτης σπιτιού που ασχολείται με μια ανακαίνιση είτε ηλεκτρολόγος που καθορίζει διακόπτες για μια εργασία εκ των υστέρων τοποθέτησης, θα μάθετε τα τεχνικά πρότυπα που καθορίζουν τη συμβατότητα—και τα πρακτικά βήματα για να διασφαλίσετε ότι η εγκατάστασή σας παραμένει συμβατή με τον κώδικα και ασφαλής.
1: ΚΑΤΑΝΟΩΝΤΑΣ ΤΟΥΣ ΔΙΠΛΟΥΣ ΔΙΑΚΟΠΤΕΣ—ΤΑ ΘΕΜΕΛΙΑ
Τι είναι ένας Διπλός Αυτόματος Διακόπτης;
A διπλός αυτόματος διακόπτης είναι μια εξειδικευμένη ηλεκτρική συσκευή που στεγάζει δύο ανεξάρτητους αυτόματους διακόπτες μέσα σε ένα μόνο περίβλημα διακόπτη τυπικού πλάτους. Επίσης γνωστοί ως διπλοί, δίδυμοι, piggyback ή διακόπτες “διπλής πλήρωσης”, αυτές οι μονάδες καταλαμβάνουν μόνο μία υποδοχή στον ηλεκτρικό πίνακα σας, παρέχοντας παράλληλα πλήρη προστασία για δύο ξεχωριστά κυκλώματα 120 volt.
Σε αντίθεση με τους τυπικούς μονοπολικούς διακόπτες που προστατεύουν ένα κύκλωμα ή τους διπολικούς διακόπτες που παρέχουν 240 βολτ σε δύο πόλους, οι διπλοί διακόπτες συνδέονται μόνο σε έναν πόλο της ράβδου διαύλου του ηλεκτρικού πίνακα σας. Αυτή η μονοφασική σύνδεση είναι κρίσιμη—και τα δύο κυκλώματα λαμβάνουν 120 βολτ ανεξάρτητα από την ίδια ηλεκτρική φάση και το καθένα διατηρεί τον δικό του μηχανισμό απενεργοποίησης. Εάν ένα κύκλωμα παρουσιάσει υπερφόρτωση ή βραχυκύκλωμα, απενεργοποιείται μόνο αυτός ο συγκεκριμένος διακόπτης, ενώ ο άλλος συνεχίζει να λειτουργεί κανονικά.
Πώς Λειτουργούν οι Διπλοί Διακόπτες: Εσωτερική Αρχιτεκτονική
Η μαγεία ενός διπλού διακόπτη έγκειται στη συμπαγή εσωτερική του σχεδίαση. Κάθε μονάδα περιέχει δύο διακριτούς μηχανισμούς μεταγωγής που στεγάζονται δίπλα-δίπλα σε ένα μόνο πλαίσιο. Εδώ είναι τι τους κάνει να λειτουργούν:
Διπλοί Διακόπτες & Ανεξάρτητοι Μηχανισμοί Απενεργοποίησης: Κάθε πλευρά έχει τον δικό της διακόπτη εναλλαγής και ξεχωριστό μηχανισμό ανίχνευσης υπερέντασης. Αυτοί οι μηχανισμοί λειτουργούν ανεξάρτητα, πράγμα που σημαίνει ότι ένα σφάλμα σε ένα κύκλωμα δεν επηρεάζει το άλλο. Αυτός είναι ο λόγος για τον οποίο μπορείτε να έχετε έναν διακόπτη στη θέση “απενεργοποιημένο” ενώ ο άλλος παραμένει πλήρως λειτουργικός.
Μονή Σύνδεση Ράβδου Διαύλου: Και τα δύο κυκλώματα συνδέονται σε έναν πόλο του συστήματος ράβδου διαύλου εναλλασσόμενου ρεύματος του πίνακα σας. Αυτή η μονοφασική σύνδεση είναι ο λόγος για τον οποίο οι διπλοί διακόπτες δεν μπορούν να παρέχουν ισχύ 240 volt—τα κυκλώματα 240 V απαιτούν σύνδεση σε δύο αντίθετες φάσεις του ηλεκτρικού συστήματος, την οποία μπορούν να παρέχουν μόνο οι διπολικοί διακόπτες.
Διαχείριση Ουδέτερου Καλωδίου: Το ουδέτερο καλώδιο κάθε κυκλώματος συνδέεται ανεξάρτητα στη ράβδο διαύλου ουδέτερου, ακριβώς όπως οι τυπικοί διακόπτες. Αυτό είναι κρίσιμο για την ασφάλεια και διακρίνει τους διπλούς διακόπτες από τις ρυθμίσεις κυκλώματος πολλαπλών καλωδίων (MWBC), οι οποίες μοιράζονται ένα μόνο ουδέτερο—μια διαμόρφωση ασύμβατη με τους διπλούς διακόπτες.
Αξιολογήσεις Αμπέρ & Διαμορφώσεις
Οι διπλοί διακόπτες είναι διαθέσιμοι σε περιορισμένους συνδυασμούς αμπέρ, αντανακλώντας τον ρόλο τους ως λύσεις ελαφριάς χρήσης και εξοικονόμησης χώρου:
- 15/15 αμπέρ: Συνηθισμένο για κυκλώματα φωτισμού και τυπικές πρίζες γενικής χρήσης
- 20/20 αμπέρ: Δημοφιλές για πρίζες κουζίνας, κυκλώματα μπάνιου και χώρους πλυντηρίων

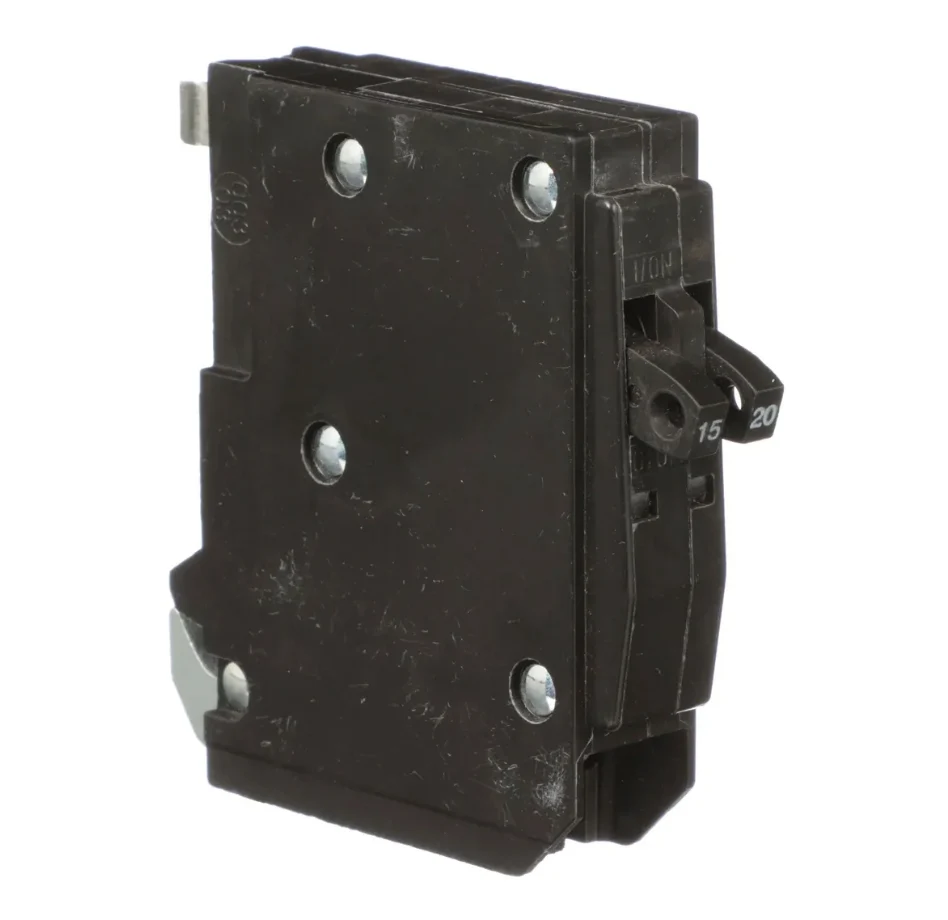

- 15/20 αμπέρ: Μικτές διαμορφώσεις όπου ένα κύκλωμα χρειάζεται μεγαλύτερη χωρητικότητα από το άλλο
Οι διπλοί διακόπτες υψηλότερης έντασης (30 ή 50 αμπέρ) δεν κατασκευάζονται επειδή τα φορτία βαρέως τύπου απαιτούν είτε αποκλειστικούς διακόπτες πλήρους μεγέθους είτε διπολικές διαμορφώσεις για λειτουργία 240 volt.
2: CTL έναντι NON-CTL—Η ΕΠΑΝΑΣΤΑΣΗ ΣΤΗ ΣΥΜΒΑΤΟΤΗΤΑ
Η κατανόηση της διαφοράς μεταξύ των διακοπτών CTL και Non-CTL είναι απαραίτητη για την ασφαλή εγκατάσταση διπλού διακόπτη. Αυτή η διάκριση διαχωρίζει τις εγκαταστάσεις που συμμορφώνονται με τον κώδικα από τις επικίνδυνες συντομεύσεις.
Τι Σημαίνει CTL: Πρότυπο Περιορισμού Συνολικού Κυκλώματος
CTL (Περιορισμός Συνολικού Κυκλώματος) είναι ένα πρότυπο ασφαλείας UL που καθιερώθηκε γύρω στο 1965 για να επιβάλει το όριο των 42 κυκλωμάτων του Εθνικού Ηλεκτρικού Κώδικα για οικιακούς πίνακες “φωτισμού και συσκευών”. Το πρότυπο σχεδιάστηκε για να αποτρέψει την υπερφόρτωση του πίνακα περιορίζοντας τον συνολικό αριθμό των κυκλωμάτων που θα μπορούσαν να εγκατασταθούν, ανεξάρτητα από τον αριθμό των φυσικών υποδοχών.
Λειτουργίες Απόρριψης CTL: Οι σύγχρονοι διακόπτες και πίνακες με αξιολόγηση CTL περιλαμβάνουν φυσικούς μηχανισμούς “απόρριψης” που επιτρέπουν στους διακόπτες να χωρέσουν μόνο σε καθορισμένες υποδοχές. Αυτές οι λειτουργίες απόρριψης λαμβάνουν διάφορες μορφές ανάλογα με τον κατασκευαστή:
- Εγκοπές ράβδου διαύλου: Μια τετράγωνη εγκοπή κομμένη στη μεταλλική προεξοχή όπου συνδέονται οι διακόπτες
- Τροποποιημένες ράγες στήριξης: Διαφορετικά βάθη αγκίστρου που δέχονται μόνο συμβατούς τύπους διακοπτών
- Σχεδιασμός κλιπ διακόπτη: Οι διπλοί διακόπτες έχουν κλιπ διαμορφωμένα ώστε να ταιριάζουν μόνο σε εγκοπές υποδοχές
Αυτές οι λειτουργίες εμποδίζουν φυσικά την εγκατάσταση σε μη εξουσιοδοτημένες τοποθεσίες, καθιστώντας κυριολεκτικά αδύνατο να αναγκάσετε έναν διπλό διακόπτη CTL σε μια τυπική υποδοχή.
Διακόπτες Non-CTL: Πρότυπο Κληρονομιάς Μόνο για Αντικατάσταση
Οι διακόπτες Non-CTL δεν διαθέτουν λειτουργίες απόρριψης και φέρουν την ένδειξη “Μόνο για χρήση αντικατάστασης”. Αυτοί οι παλαιότεροι διακόπτες σχεδιάστηκαν για πίνακες που κατασκευάστηκαν πριν από το 1965 που δεν έχουν περιορισμούς ασφαλείας CTL. Η χρήση ενός διακόπτη Non-CTL σε έναν σύγχρονο πίνακα CTL είναι:
- Παραβίαση κώδικα (NEC 110.3(B))
- Αποτυχημένος έλεγχος
- Πιθανός κίνδυνος πυρκαγιάς (παρακάμπτει τα σχεδιασμένα όρια ασφαλείας)
Ορισμένοι ηλεκτρολόγοι εγκαθιστούν διακόπτες Non-CTL σπάζοντας το κλιπ απόρριψης από έναν διακόπτη CTL—μια πρακτική που ονομάζεται χρήση διακόπτη “απατεώνα”. Αυτό είναι επικίνδυνο επειδή καταργεί τους μηχανικούς ελέγχους του κατασκευαστή που έχουν σχεδιαστεί για να αποτρέψουν την υπερφόρτωση.
Ενημέρωση NEC 2008: Το Όριο των 42 Κυκλωμάτων Καταργήθηκε
Ο Εθνικός Ηλεκτρικός Κώδικας κατάργησε το όριο των 42 κυκλωμάτων το 2008, επιτρέποντας στους κατασκευαστές να σχεδιάσουν πίνακες με 60, 84 ή ακόμα περισσότερα κυκλώματα. Ωστόσο, αυτό δεν καταργεί τις απαιτήσεις CTL. Οι σύγχρονοι πίνακες πρέπει ακόμη να εγκαθίστανται σύμφωνα με τη συγκεκριμένη λίστα κατασκευαστή τους (NEC 110.3(B)) και η συμβατότητα καθορίζεται από τη σχεδίαση κάθε μοντέλου πίνακα, όχι από έναν καθολικό κανόνα.
3: ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΜΒΑΤΟΤΗΤΑΣ ΤΟΥ ΠΙΝΑΚΑ
Πριν αγοράσετε έναν διπλό διακόπτη, πρέπει να επαληθεύσετε ότι ο ηλεκτρικός πίνακάς σας έχει σχεδιαστεί για να τον δεχτεί. Δείτε πώς να ελέγξετε:
Έλεγχος 1: Ο Αριθμός Μοντέλου του Πίνακα
Οι κατασκευαστές χρησιμοποιούν μια σύμβαση ονομασίας “χώροι/κυκλώματα” που αποκαλύπτει αμέσως τη συμβατότητα διπλού διακόπτη:
| Αριθμός μοντέλου | Σημασία | Υποστήριξη Διπλού Διακόπτη; |
|---|---|---|
| 20/20 | 20 υποδοχές, επιτρέπονται 20 κυκλώματα | ❌ Όχι διπλοί |
| 30/40 | 30 υποδοχές, επιτρέπονται 40 κυκλώματα | ✅ Ναι, 10 υποδοχές υποστηρίζουν διπλούς |
| 20/40 | 20 υποδοχές, επιτρέπονται 40 κυκλώματα | ✅ Όλες οι υποδοχές υποστηρίζουν διπλούς |
| 40/50 | 40 υποδοχές, επιτρέπονται 50 κυκλώματα | ✅ Ναι, 10 υποδοχές υποστηρίζουν διπλούς |
Εάν ο αριθμός του πίνακα σας είναι 20/20, 20/30 ή 30/30 (όπου οι υποδοχές ισούνται με τα μέγιστα κυκλώματα), ο πίνακάς σας δεν υποστηρίζει διπλούς διακόπτες. Ο “υψηλότερος δεύτερος αριθμός” υποδεικνύει ότι υπάρχουν υποδοχές με δυνατότητα διπλού.
Έλεγχος 2: Επιθεωρήστε τις Εγκοπές της Ράβδου Διαύλου
Ανοίξτε (με ασφάλεια) την πόρτα του πίνακα σας και παρατηρήστε τις μεταλλικές γλωττίδες όπου συνδέονται οι ασφάλειες.
- Εγκοπές στις ράγες σύνδεσης (τετράγωνη εγκοπή στο κέντρο): Σχεδιασμένο για διπλές ασφάλειες CTL ✅
- Στερεές ορθογώνιες γλωττίδες: Μόνο για τυπικές υποδοχές, χωρίς υποστήριξη διπλών ασφαλειών ❌
Διαφορετικές μάρκες χρησιμοποιούν διαφορετικά σχέδια απόρριψης, αλλά μια οπτική επιθεώρηση συνήθως επιβεβαιώνει γρήγορα τη συμβατότητα.
Ελέγξτε #3: Ελέγξτε το Διάγραμμα του Πίνακα
Η ετικέτα στο εσωτερικό της πόρτας του πίνακα σας περιλαμβάνει ένα ηλεκτρολογικό διάγραμμα. Οι υποδοχές που δέχονται διπλές ασφάλειες συχνά επισημαίνονται με μια διαχωριστική γραμμή ή μια επισημασμένη περιοχή. Αυτό το διάγραμμα είναι οριστικό—εάν δεν είναι σαφές, φωτογραφίστε το και συμβουλευτείτε την τεκμηρίωση του κατασκευαστή του πίνακα στο διαδίκτυο.
Συμβατότητα συγκεκριμένου κατασκευαστή
Κοινές μάρκες οικιακών πινάκων και η υποστήριξή τους για διπλές ασφάλειες:
- Square D QO/Homeline: Ευρέως συμβατό με διπλές ασφάλειες CTL
- Eaton BR/CH: Υποστηρίζει διπλές ασφάλειες CTL. Οι σύγχρονοι πίνακες BR συχνά υποστηρίζουν διαμορφώσεις με όλες τις διπλές ασφάλειες
- Siemens QW/Q-Line: Συμβατό με διπλές ασφάλειες CTL. Προσφέρει επίσης Non-CTL (“NC” suffix) για παλαιότερους πίνακες
- GE THQL: Παλαιότερο μοντέλο με περιορισμένες υποδοχές για διπλές ασφάλειες. Ελέγξτε το διάγραμμα
Να ελέγχετε πάντα την πινακίδα και το διάγραμμα του συγκεκριμένου πίνακα σας, όχι μόνο τη μάρκα.
4: ΔΙΠΛΕΣ ΑΣΦΑΛΕΙΕΣ ΕΝΑΝΤΙ ΕΝΑΛΛΑΚΤΙΚΩΝ—ΣΥΓΚΡΙΤΙΚΟΣ ΠΙΝΑΚΑΣ
Όταν χρειάζεστε επιπλέον κυκλώματα, οι διπλές ασφάλειες είναι μία από τις πολλές επιλογές. Δείτε πώς συγκρίνονται:
Πίνακας Σύγκρισης Επιλογών
| Χαρακτηριστικό γνώρισμα | Διπλή Ασφάλεια | Διπολική Ασφάλεια | Υποπίνακας | Αναβάθμιση Πίνακα |
|---|---|---|---|---|
| Υποδοχές Πίνακα που Χρησιμοποιούνται | 1 υποδοχή | 2 υποδοχές | Μ/Ε (ξεχωριστή μονάδα) | Μ/Ε (αντικαθιστά υπάρχοντα) |
| Κυκλώματα που Προστίθενται | 2 × 120V | 1 × 240V | 8–24+ κυκλώματα | 20–40+ κυκλώματα |
| Τάση Χωρητικότητα | Δύο κυκλώματα 120V | Ένα κύκλωμα 240V | Ευέλικτη | Ευέλικτη |
| Κόστος εγκατάστασης | $150–$400 | $100–$300 | $500–$1,500 | $1,200–$3,000 |
| Χρονικό Πλαίσιο | 1–2 ώρες | 1–2 ώρες | 1–2 ημέρες | 1–3 ημέρες |
| Μελλοντική Ευελιξία | Περιορισμένη (εξαρτάται από τον χώρο) | Περιορισμένη (μόνο για χρήση υψηλής έντασης) | Καλή (επεκτάσιμη) | Εξαιρετική (μεγαλύτερη χωρητικότητα) |
| Συμβατότητα με Κώδικες | Μόνο συμβατοί πίνακες | Όλοι οι σύγχρονοι πίνακες | Όλοι οι κώδικες | Όλοι οι κώδικες |
| Διατίθεται AFCI/GFCI; | Σπάνια | Ναι | Ναι (με τις κατάλληλες ασφάλειες) | Ναι |
| Καλύτερα για | Προσθήκη φώτων/πριζών όταν ο πίνακας είναι γεμάτος | Φορτία υψηλής έντασης (στεγνωτήριο, AC) | Μερική επέκταση χωρητικότητας | Μακροπρόθεσμη ευελιξία |
| Χειρότερο Μειονέκτημα | Λειτουργεί μόνο σε συμβατούς πίνακες | Καταλαμβάνει 2 θέσεις | Απαιτεί υποπίνακα και σωλήνα | Ακριβό & επεμβατικό |
Βασικοί Παράγοντες Απόφασης
Χρησιμοποιήστε έναν Διπλό Διακόπτη όταν:
- Ο πίνακάς σας είναι εντελώς γεμάτος χωρίς να υπάρχουν διαθέσιμες τυπικές θέσεις
- Χρειάζεστε 1–2 επιπλέον κυκλώματα 120V για φώτα ή τυπικές πρίζες
- Ο πίνακάς σας είναι συμβατός με CTL και διαθέτει καθορισμένες διαθέσιμες θέσεις για διπλούς διακόπτες
- Ο προϋπολογισμός είναι πρωταρχικής σημασίας
- Η λύση είναι προσωρινή έως ότου μια μεγαλύτερη αναβάθμιση γίνει εφικτή
Χρησιμοποιήστε έναν Διπολικό Διακόπτη όταν:
- Χρειάζεται να τροφοδοτήσετε μια συσκευή 240V (στεγνωτήριο, θερμοσίφωνα, κλιματιστικό)
- Ο πίνακάς σας έχει δύο γειτονικές κενές θέσεις
- Το φορτίο απαιτεί χωρητικότητα 30–60 αμπέρ
Χρησιμοποιήστε έναν Υποπίνακα όταν:
- Χρειάζεστε 4+ επιπλέον κυκλώματα
- Θέλετε να συγκεντρώσετε φορτία σε μια συγκεκριμένη περιοχή (γκαράζ, εργαστήριο, εξωτερικό χώρο)
- Η μελλοντική επέκταση είναι πιθανή
Αναβαθμίστε τον Κεντρικό Πίνακα όταν:
- Η χωρητικότητα της ηλεκτρικής σας παροχής είναι ανεπαρκής
- Προσθέτετε σημαντικά νέα φορτία (φορτιστής EV, αντλία θερμότητας)
- Θέλετε ευελιξία μελλοντικής προστασίας για 10+ χρόνια
5: ΚΡΙΣΙΜΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ—MWBC & ΥΠΕΡΦΟΡΤΩΣΗ ΟΥΔΕΤΕΡΟΥ
Η πιο επικίνδυνη εσφαλμένη εφαρμογή των διπλών διακοπτών αφορά τα πολύκλωνα κυκλώματα διακλάδωσης (MWBC)—μια διαμόρφωση που βρίσκεται σε πολλά παλαιότερα σπίτια. Η κατανόηση αυτού του κινδύνου είναι απαραίτητη για την ασφάλειά σας.
Κίνδυνος Πολύκλωνου Κυκλώματος Διακλάδωσης (MWBC)
Ένα MWBC είναι μια παλαιότερη μέθοδος καλωδίωσης όπου δύο ξεχωριστά θερμά καλώδια μοιράζονται ένα μόνο ουδέτερο καλώδιο. Δείτε γιατί οι διπλοί διακόπτες είναι ασύμβατοι:
Κανονική Ρύθμιση MWBC (Λάθος με Διπλό):
- Το θερμό καλώδιο 1 συνδέεται στη Φάση A (ας πούμε, 15 αμπέρ εξερχόμενα)
- Το θερμό καλώδιο 2 συνδέεται στη Φάση B (ας πούμε, 15 αμπέρ εξερχόμενα)
- Τα ρεύματα είναι 180° εκτός φάσης, επομένως αλληλοαναιρούνται στον ουδέτερο
- Μέγιστο ουδέτερο ρεύμα: ~0–1 αμπέρ (ασφαλές για καλώδιο 14 AWG)
Εάν Χρησιμοποιήσετε Εσφαλμένα έναν Διπλό:
- Και τα δύο θερμά καλώδια συνδέονται στην ίδια φάση (επειδή ο διπλός χρησιμοποιεί μόνο 1 σύνδεση ράβδου διαύλου)
- Και τα δύο ρεύματα ρέουν προς την ίδια κατεύθυνση στον ουδέτερο
- Το ρεύμα προστίθεται: 15 αμπέρ + 15 αμπέρ = 30 αμπέρ στον ουδέτερο
- Ένα ουδέτερο καλώδιο 14 AWG με ονομαστική τιμή 15 αμπέρ μεταφέρει τώρα 30 αμπέρ
- Το καλώδιο υπερθερμαίνεται σιωπηλά—δεν υπάρχουν ουδέτεροι διακόπτες, επομένως ο διακόπτης δεν ενεργοποιείται ποτέ
- Αποτέλεσμα: Ηλεκτρική πυρκαγιά χωρίς καμία προειδοποίηση
Η Λύση: Χρησιμοποιήστε έναν Διπολικό Διακόπτη για MWBC
Εάν έχετε κυκλώματα κοινού ουδέτερου (που υποδεικνύονται από διακόπτες στις αντίθετες πλευρές του πίνακα σας από τον ίδιο αριθμό κυκλώματος), χρησιμοποιείτε πάντα έναν διπολικό διακόπτη για προστασία. Ο μηχανισμός κοινής ενεργοποίησης διασφαλίζει ότι και τα δύο θερμά απενεργοποιούνται μαζί, αποτρέποντας την υπερφόρτωση του ουδέτερου.
Ασυμβατότητα AFCI/GFCI
Οι σύγχρονοι ηλεκτρικοί κώδικες (NEC 2020/2023) απαιτούν προστασία AFCI ή GFCI για σχεδόν όλα τα οικιακά κυκλώματα. Οι διπλοί διακόπτες δεν είναι προς το παρόν διαθέσιμοι με αυτά τα προστατευτικά χαρακτηριστικά—μόνο οι διακόπτες πλήρους μεγέθους προσφέρουν επιλογές AFCI/GFCI. Εάν η περιοχή σας απαιτεί προστασία AFCI/GFCI και ο πίνακάς σας δεν μπορεί να χωρέσει τυπικούς διακόπτες, ενδέχεται να περιοριστείτε σε υποπίνακες ή αναβαθμίσεις πίνακα, όχι σε διπλές λύσεις.
6: ΔΙΑΔΙΚΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ & ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΟΥΣ ΚΩΔΙΚΕΣ
Η επαγγελματική εγκατάσταση είναι μη διαπραγματεύσιμη για εργασίες ηλεκτρικού πίνακα. Ωστόσο, η κατανόηση της διαδικασίας σάς βοηθά να επαληθεύσετε ότι η εργασία γίνεται με ασφάλεια και σύμφωνα με τους κώδικες.
Αξιολόγηση πριν από την εγκατάσταση
Πριν ξεκινήσει οποιαδήποτε εργασία:
- Επαληθεύστε τη Συμβατότητα του Πίνακα: Επιβεβαιώστε ότι το μοντέλο του πίνακα υποστηρίζει διπλούς διακόπτες και ότι υπάρχουν διαθέσιμες καθορισμένες θέσεις
- Υπολογισμός φορτίου: Βεβαιωθείτε ότι η είσοδος παροχής (συνήθως 100–200 αμπέρ) μπορεί να χειριστεί με ασφάλεια τα επιπλέον κυκλώματα
- Απαιτήσεις Άδειας: Ελέγξτε τους τοπικούς οικοδομικούς κώδικες—οι περισσότερες δικαιοδοσίες απαιτούν άδειες για τροποποιήσεις πίνακα
- Σκοπός Κυκλώματος: Καθορίστε το φορτίο, το πάχος του καλωδίου και την απαιτούμενη ονομαστική τιμή του διακόπτη (συνήθως 15–20 αμπέρ, καλώδιο 14–12 AWG)
Βήματα Εγκατάστασης (Μόνο Επαγγελματίας)
- Διακοπή ρεύματος: Ο κύριος διακόπτης είναι απενεργοποιημένος. η ισχύς επαληθεύεται ότι είναι νεκρή χρησιμοποιώντας ένα πολύμετρο στις ράβδους διαύλου
- Αφαίρεση διακόπτη: Εάν αντικαθιστάτε έναν υπάρχοντα διακόπτη, αφαιρείται με ασφάλεια και αποσυνδέεται η καλωδίωση
- Εγκατάσταση σε σειρά: Ο νέος διπλός διακόπτης κουμπώνει στην καθορισμένη θέση (απαιτώντας την κατάλληλη εφαρμογή απόρριψης CTL)
- Σύνδεση Καλωδίων: Η νέα καλωδίωση κυκλώματος συνδέεται στους σωστούς ακροδέκτες—διαφορετικοί κατασκευαστές έχουν διαφορετικές θέσεις ακροδεκτών
- Δοκιμές: Η ισχύς αποκαθίσταται και τα δύο κυκλώματα ελέγχονται για σωστή τάση και λειτουργία
- Επιθεώρηση: Οι τοπικοί επιθεωρητές επαληθεύουν ότι η εγκατάσταση πληροί τους κώδικες NEC και τους τοπικούς κώδικες
Κρίσιμοι Κανόνες Εγκατάστασης
- Μην παραλείψετε ποτέ το βήμα απενεργοποίησης του κύριου διακόπτη—η ηλεκτρική ενέργεια μπορεί να υπάρχει ακόμη και με τον κύριο διακόπτη απενεργοποιημένο
- Επαληθεύστε το ακριβές μοντέλο του πίνακα πριν παραγγείλετε διακόπτες (οι διακόπτες QO, BR και CH δεν είναι εναλλάξιμοι)
- Χρησιμοποιήστε το κατάλληλο πάχος καλωδίου: Οι διακόπτες 15-amp απαιτούν ελάχιστο 14 AWG. οι 20-amp απαιτούν 12 AWG
- Δοκιμάστε την εγκατάσταση με εγκεκριμένη επιθεώρηση
7: ΣΥΝΤΗΡΗΣΗ & ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
Μετά την εγκατάσταση, οι διπλοί διακόπτες απαιτούν ελάχιστη συντήρηση, αλλά η τακτική επιθεώρηση εξασφαλίζει μακροπρόθεσμη ασφάλεια.
Σημεία Τακτικού Ελέγχου
- Φυσική Κατάσταση: Ελέγξτε για αποχρωματισμό, καμένο πλαστικό ή ασυνήθιστη θερμότητα—ενδείξεις υπερθέρμανσης
- Λειτουργία διακόπτη: Ελέγξτε και τους δύο διακόπτες μηνιαίως. θα πρέπει να κινούνται ομαλά μεταξύ ON και OFF
- Συμπεριφορά κυκλώματος: Παρακολουθήστε για συχνές ενοχλητικές αποκοπές, οι οποίες μπορεί να υποδεικνύουν υπερφόρτωση ή ελαττωματικό διακόπτη
Συνήθη προβλήματα & Λύσεις
| Τεύχος | Πιθανή αιτία | Λύση |
|---|---|---|
| Συχνή θέση σε λειτουργία | Υπερφορτωμένο κύκλωμα ή βραχυκύκλωμα | Καλέστε ηλεκτρολόγο. μπορεί να χρειαστεί ανακατανομή ή μεγαλύτερος διακόπτης |
| Υπερβολική θερμότητα | Υπερφόρτωση ή κακή σύνδεση | Επαγγελματική επιθεώρηση. πιθανή αντικατάσταση διακόπτη |
| Δύσκολη λειτουργία διακόπτη | Εσωτερική διάβρωση ή φθορά | Αντικαταστήστε αμέσως τον διακόπτη |
| Η μία πλευρά απενεργοποιήθηκε, η άλλη εντάξει | Κανονική λειτουργία (ανεξάρτητα κυκλώματα) | Ελέγξτε το κύκλωμα που απενεργοποιήθηκε για σφάλματα. επαναφέρετε όταν είναι ασφαλές |
ΒΑΣΙΚΑ ΣΗΜΕΙΑ
✓ Διπλοί διακόπτες κυκλώματος χωρούν δύο ανεξάρτητα κυκλώματα 120V σε μία μόνο υποδοχή πίνακα, διπλασιάζοντας τη διαθέσιμη χωρητικότητα χωρίς πλήρη αντικατάσταση του πίνακα
✓ Η συμβατότητα CTL είναι αδιαπραγμάτευτη—χρησιμοποιείτε διπλούς διακόπτες μόνο σε πίνακες που έχουν σχεδιαστεί ειδικά για αυτούς. ελέγξτε τον αριθμό μοντέλου και τις εγκοπές της ράβδου διαύλου
✓ Μην χρησιμοποιείτε ποτέ διπλούς διακόπτες για κυκλώματα πολλαπλών καλωδίων (MWBC)—προκαλούν υπερφόρτωση ουδέτερου και κίνδυνο πυρκαγιάς
✓ Σύγκριση κόστους: Οι διπλοί ($150–$400) κερδίζουν τους υποπίνακες ($500–$1,500) και τις αναβαθμίσεις πίνακα ($1,200–$3,000) όταν ο προϋπολογισμός είναι περιορισμένος
✓ Η προστασία AFCI/GFCI δεν είναι διαθέσιμη σε διπλές διαμορφώσεις—χρησιμοποιήστε τυπικούς διακόπτες εάν οι σύγχρονοι κώδικες απαιτούν αυτές τις λειτουργίες
✓ Η επαγγελματική εγκατάσταση είναι απαραίτητη—η εργασία με ηλεκτρικούς πίνακες υπό τάση ενέχει κίνδυνο ηλεκτροπληξίας και απαιτήσεις συμμόρφωσης με τους κώδικες
ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ
Ε1: Είναι ασφαλείς οι διπλοί διακόπτες κυκλώματος εάν εγκατασταθούν σωστά;
Ναι, οι διπλοί διακόπτες είναι ασφαλείς όταν εγκαθίστανται σε πίνακες που έχουν βαθμολογηθεί ειδικά για αυτούς και συνδέονται με κατάλληλα φορτία. Είναι πιστοποιημένοι κατά UL και συμμορφώνονται με τα πρότυπα NEC όταν χρησιμοποιούνται σωστά.
Ε2: Μπορώ να χρησιμοποιήσω έναν διπλό διακόπτη σε οποιονδήποτε πίνακα;
Όχι. Ο πίνακάς σας πρέπει να είναι συμβατός με CTL και να διαθέτει καθορισμένες υποδοχές ικανές για διπλούς μικροαυτόματους. Ελέγξτε τον αριθμό μοντέλου (π.χ. 30/40 σημαίνει ικανότητα για διπλούς μικροαυτόματους) και επιθεωρήστε τις εγκοπές της μπάρας ζυγών.
Ε3: Ποια είναι η διαφορά μεταξύ διπλού και διπολικού διακόπτη;
Οι διπλοί διακόπτες παρέχουν δύο κυκλώματα 120V σε μία υποδοχή. Διπολικοί διακόπτες παρέχουν ένα κύκλωμα 240V χρησιμοποιώντας δύο υποδοχές. Εξυπηρετούν εντελώς διαφορετικούς σκοπούς.
Ε4: Γιατί δεν μπορώ να χρησιμοποιήσω έναν διπλό διακόπτη για ένα κύκλωμα πολλαπλών καλωδίων (MWBC);
Οι διπλοί διακόπτες συνδέονται μόνο σε μία ηλεκτρική φάση, επομένως και τα δύο κυκλώματα μοιράζονται την ίδια ουδέτερη διαδρομή. Αυτό έχει ως αποτέλεσμα τα ρεύματα να αθροίζονται στον ουδέτερο αγωγό αντί να αλληλοαναιρούνται, προκαλώντας υπερθέρμανση και κίνδυνο πυρκαγιάς. Να χρησιμοποιείτε πάντα έναν διπολικό διακόπτη για MWBC.
Ε5: Πώς ξέρω ότι ο πίνακάς μου δέχεται διπλούς διακόπτες;
Ελέγξτε τρία πράγματα: (1) Μορφή αριθμού μοντέλου όπως 30/40 (υψηλότερος δεύτερος αριθμός = υποστήριξη tandem), (2) Εγκοπές στις επαφές ράβδου (όχι συμπαγείς), (3) Διάγραμμα πίνακα που επισημαίνει τις υποδοχές συμβατές με tandem.
Ε6: Μπορούν οι διπλοί διακόπτες να παρέχουν ισχύ 240 volt;
Όχι. Οι διπλοί διακόπτες συνδέονται μόνο σε μία ηλεκτρική φάση και μπορούν να παρέχουν μόνο 120V ανά κύκλωμα. Για 240V, χρειάζεστε ένα διπολικό διακόπτη.
Ε7: Τι συμβαίνει αν αναγκάσω έναν διπλό διακόπτη σε μια ασύμβατη υποδοχή;
Αυτό δημιουργεί κίνδυνο πυρκαγιάς επειδή ο διακόπτης δεν θα κάνει σωστή ηλεκτρική επαφή. Επίσης, παραβιάζει τους οικοδομικούς κώδικες και ακυρώνει την ασφαλιστική σας κάλυψη.
Ε8: Χρειάζομαι άδεια για να εγκαταστήσω έναν διπλό διακόπτη;
Οι περισσότερες δικαιοδοσίες απαιτούν ηλεκτρική άδεια για οποιαδήποτε τροποποίηση του πίνακα. Ελέγξτε τους τοπικούς οικοδομικούς κανονισμούς. Οι επαγγελματίες ηλεκτρολόγοι χειρίζονται την υλικοτεχνική υποστήριξη των αδειών και αποφάσεις κέντρου φορτίου έναντι πίνακα διανομής για να διασφαλιστεί η πλήρης συμμόρφωση.
