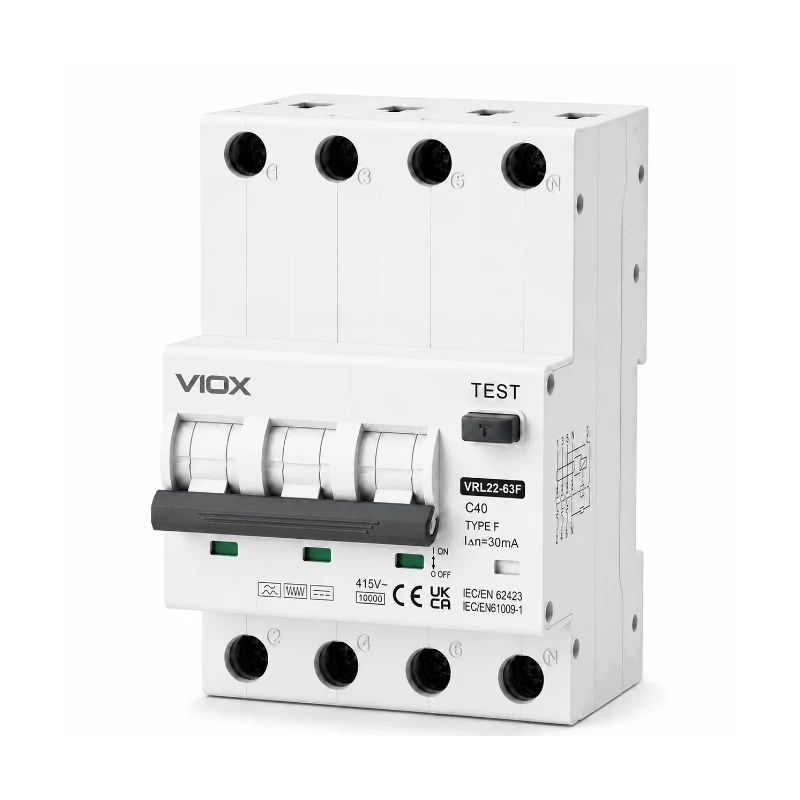

Der VIOX VRL22F Typ F RCBO bietet Fehlerstrom-, Überlast- und Kurzschlussschutz für AC 50/60 Hz Stromkreise, die wechselrichtergesteuerte Geräte versorgen. Er erkennt sinusförmige AC-, pulsierende DC- und mischfrequente Fehlerströme bis zu 1 kHz. Die Serie bietet Nennströme von 2-63 A, 2P- und 4P-Konfigurationen, B/C/D-Auslösecharakteristiken, Empfindlichkeiten von 10-300 mA sowie Kurzschlussfestigkeiten von 6 kA oder 10 kA.
Der VIOX VRL22F ist ein Fehlerstrom-Leitungsschutzschalter vom Typ F für AC 50/60 Hz Stromkreise. Er bietet Fehlerstrom-, Überlast- und Kurzschlussschutz und erkennt dabei sinusförmige AC-, pulsierende DC- und mischfrequente Fehlerströme bis zu 1 kHz. Die Schutzfunktion bleibt bei überlagertem glattem DC bis zu 10 mA erhalten, wobei glatte DC-Fehlerströme nicht erkannt werden. Die verfügbaren 2P- und 4P-Konfigurationen unterstützen Wohn-, Gewerbe- und Leichtindustrie-Stromkreise, die einphasige wechselrichtergesteuerte Geräte versorgen.
Eigenschaften
Typ F-Erkennung für sinusförmige AC-, pulsierende DC- und mischfrequente Fehlerströme bis zu 1 kHz.
Sinusförmige AC- und pulsierende DC-Fehlerströme; Mischfrequenz-Fehlerströme bis 1 kHz
Superimposed Smooth DC
Funktionalität bis 10 mA gewährleistet; glatte DC-Fehlerströme werden nicht erkannt
Bemessungsfehlerstrom
10 mA nur für 2P bis 32 A; 30, 100, 300 mA
Überstromauslösekennlinien
B: 3-5 In; C: 5-10 In; D: 10-20 In
Bemessungs-Kurzschlussstrom
6,000 A or 10,000 A; energy-limiting class 3 for B and C curves
Bemessungsschaltvermögen
3,000 A
Stoßstromfestigkeit
3 kA, 8/20 μs
Installations- und Umgebungsdaten
Parameter
Spezifikation
Grad des Schutzes
IP20
Terminal-Typ
Offene Montage / Liftklemmen
Terminal-Kapazität
1-25 mm²
Anschlussklemmen-Anzugsdrehmoment
2-2,5 N·m
Sammelschienendicke
0,8-2 mm
Elektrische Isolierung
> 4 mm Kontaktöffnung
Betriebstemperatur
-25 °C bis +55 °C
Lager- und Transporttemperatur
-40 °C bis +70 °C
Einbaulage
Beliebige Position
Stromeinspeisung
Oben oder unten
Mechanische Daten
Parameter
Spezifikation
Elektrische Ausdauer
≥ 5.000 Schaltspiele
Mechanische Ausdauer
≥ 5.000 Schaltspiele
Kontaktstellungsanzeige
Mechanische Rot/Grün-Anzeige
Normen
Parameter
Spezifikation
Konstruktionsnormen
IEC/EN 62423; IEC/EN 61009-1; OVE E 8601
Klimabeständigkeit
IEC/EN 61009
Auswahlhilfe
Code-Element
Bedeutung
Verfügbare Werte
V
VIOX Unternehmensidentifikation
V
RL
RCBO-Produktfamilie
RL
22
Baureihe
22
F
Fehlerstromtyp
F
Auslösecharakteristik
Überstrom-Auslösekennlinie
B, C oder D
Aktuell
Nennstrom
2-63 A
Empfindlichkeit
Bemessungsfehlerstrom
10, 30, 100 oder 300 mA
Polen
Anzahl der Pole
2P oder 4P
Beispiel für die Katalogkonfiguration: V-RL-22-F-C-32A-30mA-2P
Anwendung
Wählen Sie Typ F, wenn der Stromkreis kompatible einphasige wechselrichtergesteuerte Geräte versorgt und eine Fehlerstromerkennung für Mischfrequenzen bis 1 kHz erforderlich ist.
Nennstrom
Wählen Sie aus den aufgeführten Nennströmen von 2-63 A und beachten Sie dabei die 40 A-Begrenzung des Modells VRL22-40F.
Fehlerstromempfindlichkeit
Wählen Sie 10, 30, 100 oder 300 mA. Die 10 mA-Option ist auf 2P-Modelle bis zu einem Nennstrom von 32 A begrenzt.
Pole und Spannung
Wählen Sie 2P für 230/240 V AC oder 4P für 400/415 V AC Stromkreise.
Auslösekurven
Test Strom
Spezifizierte Zeit
Ergebnis
Auslösecharakteristik
1.13 In
t ≥ 1 h
Nicht auslösend
B, C
1.45 In
t < 1 h
Auslösung
B, C
2.55 In
1 s < t < 60 s
Auslösung
B, C
3 In
t ≥ 0,1 s
Nicht auslösend
B
5 In
t < 0,1 s
Auslösung
B
5 In
t ≥ 0,1 s
Nicht auslösend
C
10 In
t < 0,1 s
Auslösung
C
Der Katalog führt die Verfügbarkeit der D-Kennlinie auf, bietet jedoch detaillierte Prüfkriterien für die unverzögerte Auslösung nur für B- und C-Kennlinien.
Abmessungen
Maßzeichnung des VRL22F Typ F RCBO.
Anwendungen
Waschmaschinen und Geschirrspüler.
Wärmepumpen und Klimaanlagen.
Lichtsteuerungsanlagen und Elektrowerkzeuge.
Weitere kompatible einphasige wechselrichtergesteuerte Lasten.
Einrichtung
Verwenden Sie offen montierte oder Lift-Anschlussklemmen mit Leitern von 1 mm² bis 25 mm².
Ziehen Sie die Anschlussklemmen mit dem angegebenen Drehmoment von 2-2,5 N·m fest.
Verwenden Sie gegebenenfalls Sammelschienen mit einer Dicke von 0,8-2 mm.
Die Einspeisung kann von oben oder unten erfolgen und das Gerät kann in jeder Einbaulage installiert werden.
Stimmen Sie die 2P- oder 4P-Konfiguration auf die angegebene Netzspannung ab.
