Übersicht
Der VIOX VRL22B ist ein Fehlerstrom-Leistungsschalter Typ B mit Überstromschutz für AC 50/60 Hz Installationen. Er kombiniert Fehlerstrom-, Überlast- und Kurzschlussschutz und erkennt sinusförmige AC-, pulsierende DC- und glatte DC-Fehlerströme. Typ B deckt Fehlerstromfrequenzen bis zu 1 kHz ab, während die Typ B+ Variante die Erkennung auf bis zu 20 kHz erweitert. Die 2P- und 4P-Konfigurationen sind für Anwendungen vorgesehen, die Frequenzumrichter, Photovoltaik- und USV-Anlagen, medizinische Geräte, Aufzugssteuerungen, Begleitheizungssysteme und drehzahlgeregelte Maschinen umfassen.
Eigenschaften
- Typ B Erkennung von sinusförmigen AC-, pulsierenden DC- und glatten DC-Fehlerströmen.
- Typ B Frequenzbereich bis zu 1 kHz.
- Typ B+ Frequenzbereich bis zu 20 kHz.
- Überstromauslösekennlinien B, C und D.
- Sofort auslösende, K kurzzeitverzögerte und S selektive Versionen.
- 6 kA oder 10 kA bedingter Bemessungskurzschlussstrom.
- Elektrische Trennung durch eine Kontaktöffnungsweite von mehr als 4 mm.
Modelle
| Modell | Polen | Maximaler Bemessungsstrom | Nennspannung |
|---|---|---|---|
| VRL22B | 2P | 63 A | 230/240 V AC |
| VRL22-40B | 4P | 40 A | 400/415 V AC |

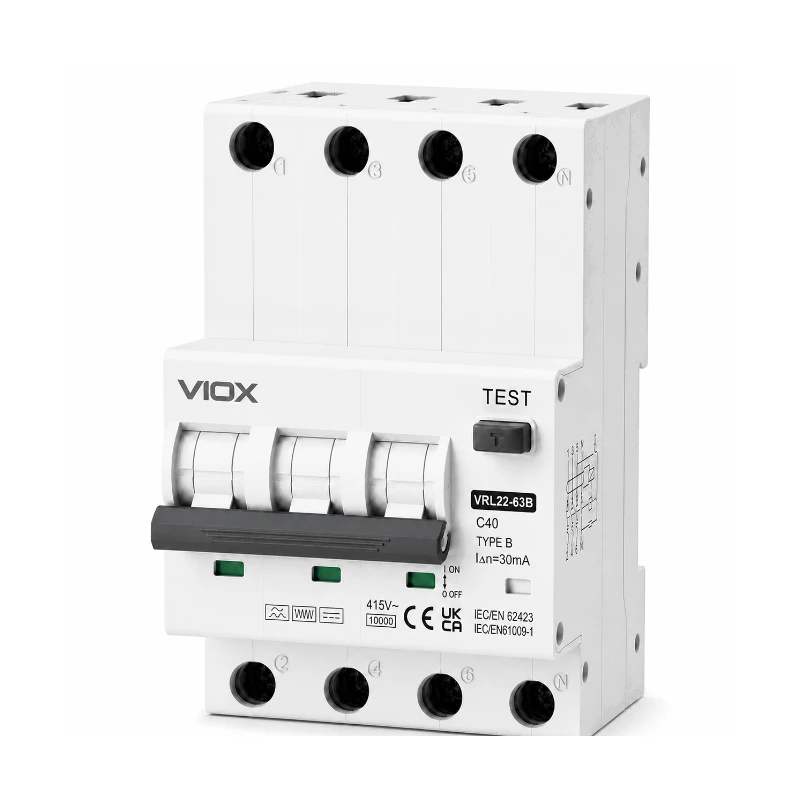

| VRL22-63B | 4P | 63 A | 400/415 V AC |
| Variante | Fehlerstromerkennung | Frequenzbereich | Zusätzliche Charakteristik |
|---|---|---|---|
| Typ B | Sinusförmige AC-, pulsierende DC- und glatte DC-Fehlerströme | Bis zu 1 kHz | Allstromsensitiver RCBO |
| Typ B+ | Vollständige Fehlerstromerkennung vom Typ B | Bis zu 20 kHz | Zusätzliche Auslösewerte unter 420 mA gemäß VDE 0664-400 |
Spezifikationen
Elektrische Daten
| Parameter | Spezifikation |
|---|---|
| Nennstrom | 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63 A |
| Nennspannung | 2P: 230/240 V AC; 4P: 400/415 V AC |
| Nennfrequenz | 50/60 Hz |
| Elektronische Betriebsspannung | 50-264 V AC |
| Spannungsbereich des Prüfstromkreises | 2P: 184-264 V AC; 4P: 184-440 V AC |
| Nenn-Isolationsspannung | 500 V |
| Bemessungs-Impulsspannungsfestigkeit | 4 kV, 1.2/50 μs |
Schutzdaten
| Parameter | Spezifikation |
|---|---|
| Fehlerstrom-Varianten | Typ B; Typ B+ |
| Bemessungsfehlerstrom | 30, 100, 300, 500 mA |
| Auslösekennlinien | B: 3-5 In; C: 5-10 In; D: 10-20 In |
| Bemessungs-Kurzschlussstrom | 6 kA oder 10 kA; Energiebegrenzungsklasse 3 für B- und C-Charakteristik |
| Bemessungsschaltvermögen | 3,000 A |
| Stoßstromfestigkeit | 3 kA, 8/20 μs; 5 kA, 8/20 μs für Typ S |
Installations- und Umgebungsdaten
| Parameter | Spezifikation |
|---|---|
| Grad des Schutzes | IP20 |
| Terminal-Typ | Offene Montage / Liftklemmen |
| Terminal-Kapazität | 1-25 mm² |
| Anschlussklemmen-Anzugsdrehmoment | 2-2,5 N·m |
| Sammelschienendicke | 0,8-2 mm |
| Elektrische Isolierung | > 4 mm Kontaktöffnung |
| Betriebstemperatur | -25 °C bis +55 °C |
| Lager- und Transporttemperatur | -40 °C bis +70 °C |
Mechanische Daten
| Parameter | Spezifikation |
|---|---|
| Elektrische Ausdauer | ≥ 5.000 Schaltspiele |
| Mechanische Ausdauer | ≥ 5.000 Schaltspiele |
Normen
| Variante | Anwendbare Normen |
|---|---|
| Typ B | IEC/EN 62423; IEC/EN 61009-1; OVE E 8601 |
| Typ B+ | IEC/EN 62423; IEC/EN 61009-1; OVE E 8601; VDE 0664-400 |
Auswahlhilfe
| Code-Element | Bedeutung | Verfügbare Werte |
|---|---|---|
| V | VIOX Unternehmensidentifikation | V |
| RL | RCBO-Produktfamilie | RL |
| 22 | Baureihe | 22 |
| B | Fehlerstromtyp | B |
| Auslösecharakteristik | Überstrom-Auslösekennlinie | B, C oder D |
| Aktuell | Nennstrom | 6-63 A |
| Empfindlichkeit | Bemessungsfehlerstrom | 30-500 mA |
| Polen | Anzahl der Pole | 2P oder 4P |
Beispiel für die Katalogkonfiguration: V-RL-22-B-C-32A-30mA-2P
Typ B oder B+
Wählen Sie Typ B für Fehlerstromfrequenzen bis 1 kHz oder Typ B+, wenn der katalogisierte Frequenzbereich bis 20 kHz erforderlich ist.
Betriebsvariante
Bestätigen Sie, ob eine unverzögerte, K kurzzeitverzögerte oder S selektive Auslösung erforderlich ist, und wählen Sie den entsprechenden Fehlerstrom-Bemessungswert.
Nennstrom
Wählen Sie zwischen 6 A und 63 A unter Beachtung der 40 A-Grenze des Modells VRL22-40B.
Pole und Spannung
Wählen Sie 2P für 230/240 V AC oder 4P für 400/415 V AC Stromkreise.
Auslösekurven
| Test Strom | Spezifizierte Zeit | Ergebnis | Auslösecharakteristik |
|---|---|---|---|
| 1.13 In | t ≥ 1 h | Nicht auslösend | B, C |
| 1.45 In | t < 1 h | Auslösung | B, C |
| 2.55 In | 1 s < t < 60 s | Auslösung | B, C |
| 3 In | t ≥ 0,1 s | Nicht auslösend | B |
| 5 In | t < 0,1 s | Auslösung | B |
| 5 In | t ≥ 0,1 s | Nicht auslösend | C |
| 10 In | t < 0,1 s | Auslösung | C |
| Bei IΔn | Bei 2 IΔn | Bei 5 IΔn | Bei IΔt |
|---|---|---|---|
| 0,10 s | 0,05 s | 0,04 s | 0,04 s |
Abmessungen
Anwendungen
- Frequenzumrichter und drehzahlgeregelte Maschinen.
- Photovoltaik- und USV-Anlagen.
- Medizinische Geräte und Aufzugssteuerungen.
- Begleitheizungssysteme.
Einrichtung
- Verwenden Sie offen montierte oder Lift-Anschlussklemmen mit Leitern von 1 mm² bis 25 mm².
- Anschlussklemmen mit 2-2,5 N·m festziehen.
- Verwenden Sie gegebenenfalls Sammelschienen mit einer Dicke von 0,8-2 mm.
- Stimmen Sie die 2P- oder 4P-Konfiguration auf die angegebene Netzspannung ab.
- Bestätigen Sie vor der Auswahl das erforderliche Fehlerstrom-Ansprechverhalten vom Typ B oder Typ B+.
FAQ
Welche Fehlerströme erkennt der VRL22B?
Typ B erkennt sinusförmige AC-, pulsierende DC- und glatte DC-Fehlerströme.
Was ist der Unterschied zwischen Typ B und Typ B+?
Typ B deckt Fehlerstromfrequenzen bis zu 1 kHz ab. Typ B+ erweitert den Bereich auf 20 kHz und bietet zusätzliche Auslösewerte unter 420 mA gemäß VDE 0664-400.
Welche Bemessungsströme In sind verfügbar?
Die aufgeführten Nennstromoptionen sind 6, 10, 13, 15, 16, 20, 25, 32, 40, 50 und 63 A.
Welche Polkonfigurationen sind verfügbar?
Die VRL22B-Familie ist in 2P- und 4P-Konfigurationen erhältlich.
Welche Anwendungen sind für diesen RCBO vom Typ B aufgeführt?
Der Katalog identifiziert Frequenzumrichter, Photovoltaik- und USV-Systeme, medizinische Geräte, Aufzugssteuerungen, Begleitheizungen und drehzahlgeregelte Maschinen.
