Direkte Antwort: Benötigen Sie einen 15-Ampere- oder 20-Ampere-Leitungsschutzschalter?
Für einen standardmäßigen 120V-Haushaltsstromkreis kann ein 15-Ampere-Leitungsschutzschalter bis zu 1.800 Watt, bewältigen, oder etwa 1.440 Watt bei Dauerlast. Eine 20-Ampere-Leitungsschutzschalter bis zu 2.400 Watt, bewältigen, oder etwa 1.920 Watt für Dauerlasten.
Wählen Sie einen 15-A-Leitungsschutzschalter für leicht belastete Stromkreise mit entsprechend ausgelegter 14 AWG Kupferverkabelung. Wählen Sie einen 20-A-Leitungsschutzschalter nur wenn der gesamte Stromkreis mit entsprechend ausgelegten Leitungen verdrahtet ist 12 AWG Kupferleitungen und die Last, der Steckdosentyp oder die Raumanforderungen die höhere Kapazität rechtfertigen.
Ersetzen Sie niemals einen 15-Ampere-Leitungsschutzschalter durch einen 20-Ampere-Schalter, nur um lästige Auslösungen zu vermeiden. Wenn die Stromkreisverkabelung aus 14 AWG Kupfer besteht, kann die Installation eines 20A-Schalters dazu führen, dass die Leitung überhitzt, bevor der Schalter auslöst.

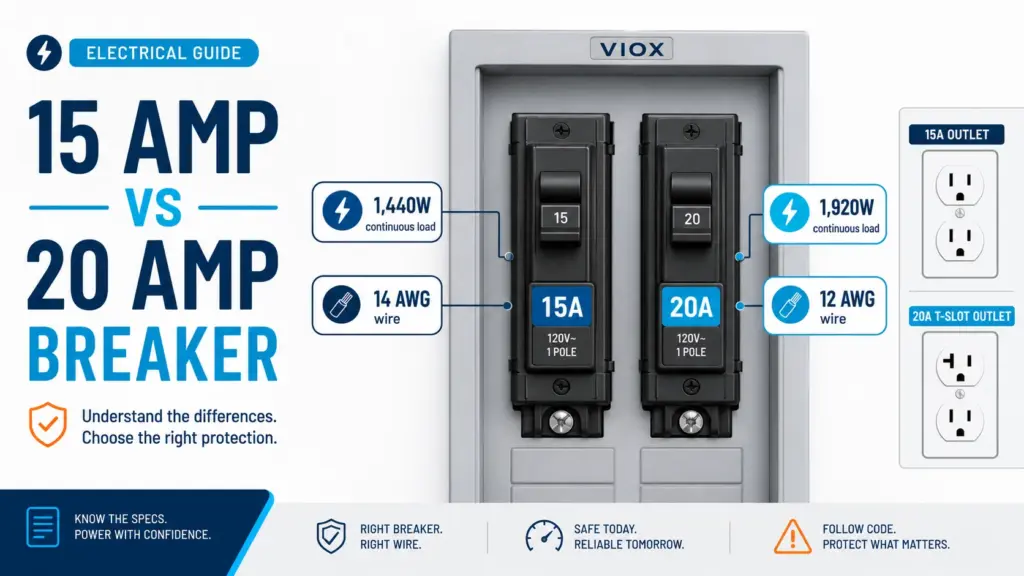

15-Ampere- vs. 20-Ampere-Leitungsschutzschalter im Überblick
| Frage ist | 15-Ampere-Leitungsschutzschalter | 20-Ampere-Leitungsschutzschalter |
|---|---|---|
| Maximale Wattzahl bei 120V | 1.800W | 2.400 W |
| Empfohlene Dauerlast bei 120V | 1.440W | 1.920 W |
| Üblicher Kupferleiterquerschnitt | 14 AWG | 12 AWG |
| Typische Verwendung von Steckdosen/Stromkreisen | Schlafzimmer, Beleuchtung, allgemeine leichte Lasten | Küchen, Waschküchen, Badezimmer, Garagen, höhere Steckdosenlasten |
| Kann eine 20A-Steckdose verwendet werden? | Keine | Ja, sofern das Stromkreisdesign dies zulässt |
| Können 15A-Steckdosen verwendet werden? | Ja | Oft ja bei Mehrfachsteckdosenstromkreisen, abhängig von den örtlichen Vorschriften |
| Hauptrisiko bei Überdimensionierung | Gefahr von Kabelüberhitzung und Brandrisiko | Höhere Kosten und unnötige Kapazität bei geringer Last |
Wie viel Watt kann ein 15-Ampere-Leitungsschutzschalter bewältigen?
Ein 15-Ampere-Leitungsschutzschalter in einem 120V-Stromkreis hat eine theoretische maximale Leistung von:
120V x 15A = 1.800W
Für Dauerlasten verwenden viele Elektriker die 80%-Regel:
1.800 W x 80 % = 1.440 W
Das bedeutet, dass ein 15-A-Stromkreis normalerweise am besten bei etwa 1.440 Watt gehalten werden sollte, wenn die Last über einen längeren Zeitraum betrieben wird. Dies ist wichtig für Heizlüfter, Beleuchtungsanlagen, Kleingeräte und Büroausstattung, die im Dauerbetrieb laufen können.
Wenn Ihr Stromkreis auslöst, während Sie ein Heizgerät, einen Staubsauger, eine Mikrowelle oder einen Haartrockner betreiben, liegt das Problem möglicherweise nicht am Leitungsschutzschalter. Der Stromkreis ist unter Umständen einfach überlastet. Eine ausführlichere Erläuterung zu Überlastungssymptomen finden Sie im VIOX-Leitfaden zu Ursachen und Behebung von Stromkreisüberlastungen.
Wie viel Watt verträgt ein 20-Ampere-Leitungsschutzschalter?
Ein 20-Ampere-Leitungsschutzschalter in einem 120V-Stromkreis hat eine theoretische maximale Leistung von:
120V x 20A = 2.400W
Für Dauerlasten:
2.400W x 80% = 1.920W
Aus diesem Grund werden 20A-Stromkreise häufig für Bereiche verwendet, in denen mehrere Geräte oder Steckdosen mit höherem Leistungsbedarf erwartet werden, wie z. B. in Küchen, Waschküchen, Badezimmern, Garagen, Werkstätten und für bestimmte dedizierte Gerätestromkreise.
Wenn Ihre Hauptfrage die Watt-Kapazität betrifft, hat VIOX auch einen separaten Leitfaden zu wie viel Watt ein 20-Ampere-Leitungsschutzschalter bewältigen kann.
Watt-Tabelle für 15A- und 20A-Leitungsschutzschalter
| Schaltspannung | Maximale Last für 15A-Leitungsschutzschalter | Dauerlast für 15A-Leitungsschutzschalter | Maximale Last eines 20A-Leitungsschutzschalters | Dauerlast eines 20A-Leitungsschutzschalters |
|---|---|---|---|---|
| 120V | 1.800W | 1.440W | 2.400 W | 1.920 W |
| 240V | 3.600 W | 2.880 W | 4.800 W | 3.840 W |
Die meisten Fragen zu Haushaltssteckdosen in Nordamerika beziehen sich auf 120-V-Stromkreise. Einige Klimaanlagen, Heizungen, Pumpen und Geräte können Folgendes verwenden 240V-Stromkreise, überprüfen Sie daher immer das Typenschild des Geräts, bevor Sie einen Schutzschalter auswählen.
Leiterquerschnitt: Die wichtigste Sicherheitsprüfung
Die Bemessungsgröße des Schutzschalters muss die Leitung schützen, nicht nur auf das Gerät abgestimmt sein.
| Leistungsschaltergröße | Gängige Kupferleiterquerschnitte | Warum es wichtig ist |
|---|---|---|
| 15A | 14 AWG Kupfer | Üblich für Beleuchtungs- und allgemeine Stromkreise mit geringer Last |
| 20A | 12 AWG Kupfer | Erforderlich für viele 20A-Abzweigstromkreise, da dieser eine höhere Stromstärke führen kann |
Der gefährliche Fehler besteht darin, einen 15A-Schutzschalter durch einen 20A-Schutzschalter zu ersetzen, während die Leitungsverdrahtung weiterhin aus 14 AWG Kupfer besteht. Der Schutzschalter löst möglicherweise nicht mehr aus, aber der Draht kann zur Schwachstelle werden.
Lange Leitungslängen erfordern möglicherweise auch größere Leiterquerschnitte, um den Spannungsfall zu reduzieren. Wenn Sie es mit langen 12/2-Kabelstrecken zu tun haben, lesen Sie den Leitfaden von VIOX zu maximalen Leitungslängen für 12/2-Kabel an einem 20A-Leitungsschutzschalter.
15A-Steckdose vs. 20A-Steckdose
Eine 15A-Steckdose hat zwei vertikale Schlitze und einen Erdungsschlitz. Eine 20A-Steckdose verfügt in der Regel über einen T-förmigen Schlitz, um einen 20A-Stecker aufnehmen zu können.
| Frage zur Steckdose | Praxisorientierte Antwort |
|---|---|
| Kann eine 20A-Steckdose an einem 15A-Leitungsschutzschalter installiert werden? | Nein. Eine 20A-Steckdose sollte nicht über einen 15A-Stromkreis versorgt werden. |
| Können 15A-Steckdosen in einem 20A-Stromkreis verwendet werden? | Bei Mehrfachsteckdosen-Abzweigstromkreisen in Installationen nach NEC oft ja, jedoch sind die örtlichen Vorschriften und das Stromkreisdesign maßgeblich. |
| Bedeutet eine 20A-Steckdose, dass der Stromkreis für 20A ausgelegt ist? | Nicht immer. Überprüfen Sie den Leitungsschutzschalter, den Leitungsquerschnitt und den Verteilerplan. |
| Erfordert ein 20A-Leitungsschutzschalter überall 20A-Steckdosen? | Nicht unbedingt. Viele 20A-Allgemeinstromkreise verwenden 15A-Steckdosen, sofern dies zulässig ist. |
Die Form der Steckdose allein reicht nicht aus. Eine sichere Antwort erfordert die Überprüfung der Absicherung, des Leitungsquerschnitts, der Nennstromstärke der Steckdose, der Art des Stromkreises sowie der geltenden örtlichen Elektrovorschriften.
Wann sollten Sie einen 15-Ampere-Leitungsschutzschalter verwenden?
Ein 15-Ampere-Leitungsschutzschalter ist in der Regel geeignet für:
- Beleuchtungs- und Steckdosenstromkreise in Schlafzimmern, bei denen eine geringe Last zu erwarten ist
- Allgemeine Beleuchtungsstromkreise
- Kleine Räume mit geringem Gerätebedarf
- Bestehende 14 AWG Kupfer-Abzweigstromkreise
- Stromkreise, bei denen das Typenschild der angeschlossenen Geräte keinen 20A-Stromkreis erfordert
Der Vorteil eines 15A-Stromkreises besteht nicht darin, dass er “schwächer” ist. Er ist korrekt auf kleinere Abzweigleitungen und geringere Lasten abgestimmt. Bei korrekter Auslegung schützt ein 15A-Leitungsschutzschalter die Leiter vor Überhitzung.
Wann sollten Sie einen 20A-Leitungsschutzschalter verwenden?
Ein 20A-Leitungsschutzschalter wird üblicherweise in Betracht gezogen, wenn der Stromkreis über Folgendes verfügt:
- 12 AWG Kupferleitungen oder größere Leiter, die für den Stromkreis ausgelegt sind
- Steckdosenlasten für Küchenarbeitsplatten
- Steckdosen für Waschküchen
- Steckdosen für Badezimmer
- Steckdosenstromkreise für Garagen oder Werkstätten
- Ein dediziertes Gerät, das einen 20-A-Abzweigstromkreis erfordert
- Wiederholte Überlastauslösungen durch legitimen Lastbedarf, nicht durch einen Fehler
In vielen auf dem US-amerikanischen NEC basierenden Installationen werden für Küchen, Waschküchen, Badezimmer und ähnliche Bereiche mit höherem Bedarf üblicherweise 20-A-Abzweigstromkreise verwendet. Die genauen Anforderungen hängen von der lokal geltenden Fassung der Vorschriften und dem Zweck des Stromkreises ab.
Kann ich einen 15-Ampere-Leitungsschutzschalter durch einen 20-Ampere-Leitungsschutzschalter ersetzen?
Nur, wenn der gesamte Stromkreis für 20 Ampere ausgelegt ist.
Vor einer Aufrüstung sollte eine Elektrofachkraft Folgendes überprüfen:
- Der gesamte Abzweigstromkreis verwendet geeignete 12-AWG-Kupferleitungen oder ein zugelassenes Äquivalent
- Alle Abzweigdosen, Verbindungen, Klemmen und Geräte sind für den Stromkreis ausgelegt.
- Der Steckdosentyp ist für das Schaltungsdesign geeignet.
- Der Schaltschrank ist für diesen Leitungsschutzschalter-Typ zugelassen.
- Die Lastberechnung unterstützt die Änderung.
- Die Installation entspricht den örtlichen elektrotechnischen Vorschriften.
Wenn ein Teil des Stromkreises aus 14 AWG Kupferdraht besteht, muss der Leitungsschutzschalter bei 15 A belassen werden, es sei denn, die Verkabelung wird ausgetauscht oder der Stromkreis wird neu ausgelegt.
Wann löst ein 15-Ampere-Leitungsschutzschalter aus?
Ein 15-Ampere-Leitungsschutzschalter löst nicht zwangsläufig in dem Moment aus, in dem der Strom leicht über 15 Ampere steigt. Leitungsschutzschalter für Wohngebäude sind mit einem Zeit-Strom-Verhalten ausgelegt.
Einfach ausgedrückt:
- Eine geringe Überlast kann einige Zeit bis zur Auslösung benötigen.
- Eine größere Überlast führt zu einer schnelleren Auslösung.
- Ein Kurzschluss oder Erdschluss kann sehr schnell auslösen.
- Wärme im Schaltschrank, lose Verbindungen, alternde Schutzschalter oder wiederholte Überlastungen können das tatsächliche Auslöseverhalten beeinflussen.
Dies erklärt, warum ein Stromkreis ein leistungsstarkes Gerät für kurze Zeit betreiben kann, aber nach einigen Minuten auslöst. Es erklärt auch, warum ein Motor oder eine Klimaanlage beim Anlauf einen Schutzschalter auslösen kann, selbst wenn die Betriebsleistung akzeptabel erscheint.
Warum Schutzschalter eine Auslösekennlinie verwenden und keinen einzelnen Auslösepunkt haben
Ein Leitungsschutzschalter verhält sich nicht wie ein einfacher Ein-/Ausschalter bei exakt 15,0 A oder 20,0 A. Er folgt einer Auslösekurve, auch bezeichnet als Zeit-Strom-Kennlinie. Die Kennlinie zeigt, wie lange der Schutzschalter verschiedene Überlaststufen führen kann, bevor er den Stromkreis unterbricht.
Zum Beispiel kann eine geringe Überlast langsam auslösen, da das thermische Element Zeit zum Erwärmen benötigt. Ein schwerer Kurzschluss löst durch den magnetischen Mechanismus wesentlich schneller aus. Deshalb können sich zwei Stromkreise mit der gleichen Absicherung unterschiedlich verhalten, wenn sie Motoren, Kompressoren oder Geräte mit hohem Anlaufstrom versorgen.
Bei Leitungsschutzschaltern nach IEC-Norm werden Auslösekennlinien oft wie folgt beschrieben: B-, C- oder D-Charakteristik, basierend darauf, wie viel Einschaltstrom der Schutzschalter vor der magnetischen Auslösung zulässt. Nordamerikanische Leitungsschutzschalter für Wohngebäude sind nicht immer exakt im gleichen B/C/D-Format gekennzeichnet, aber das gleiche technische Prinzip gilt: Die Zeit-Strom-Kennlinie des Schutzschalters muss auf die Last abgestimmt sein und die Leitungen schützen.
Für eine detailliertere Erläuterung der B-, C-, D-, K- und Z-Auslösecharakteristiken siehe den Leitfaden von VIOX zu LS-Schaltertypen und Auslösekennlinien.
Warum ein Schutzschalter auslöst, obwohl die Wattzahl unbedenklich erscheint
Die mathematische Berechnung mag zwar ergeben, dass der Stromkreis unter 1.440 W oder 1.920 W liegt, dennoch kann der Leitungsschutzschalter auslösen, da die Wattzahl allein nicht das gesamte Bild wiedergibt.
Zu den häufigsten Ursachen gehören:
- Anlaufstrom: Motoren, Kompressoren, Pumpen und einige Geräte können beim Anlaufen ein Vielfaches ihres Betriebsstroms aufnehmen.
- Mehrere versteckte Lasten: Leuchten, Ladegeräte, Kühlschränke, Ventilatoren und Kleingeräte können bereits am selben Stromkreis angeschlossen sein.
- Lose Anschlüsse: Wärmeentwicklung durch eine schlechte Verbindung kann zu Fehlauslösungen führen oder ein Brandrisiko darstellen.
- Alter oder schwacher Leitungsschutzschalter: Leitungsschutzschalter können nach wiederholten Auslösungen oder durch raue Umgebungsbedingungen verschleißen.
- Falscher Leitungsschutzschalter-Typ: Einige Verbraucher erfordern einen Leitungsschutzschalter mit der korrekten Auslösecharakteristik, AFCI/GFCI-Funktion oder eine vom Hersteller für den Verteilerkasten zugelassene Kompatibilität.
Wenn ein Leitungsschutzschalter wiederholt auslöst, setzen Sie ihn nicht immer wieder zurück, ohne die Ursache zu ermitteln.
Raum-für-Raum-Leitfaden: 15 A oder 20 A?
| Bereich oder Last | Typische Stromkreiswahl | Notes |
|---|---|---|
| Steckdosen in Schlafzimmern | 15A oder 20A | Abhängig von der Verkabelung, den örtlichen Vorschriften und dem Lastplan |
| Allgemeine Beleuchtung | Oftmals 15 A | Beleuchtungslasten sind üblicherweise geringer, aber nicht immer |
| Steckdosen für Küchenarbeitsplatten | Üblicherweise 20 A | Höherer Leistungsbedarf von Geräten |
| Steckdosen für Badezimmer | Üblicherweise 20 A | Haartrockner und Pflegegeräte haben eine hohe Stromaufnahme |
| Steckdose für Waschküche | Üblicherweise 20 A | Waschmaschinen und zugehörige Lasten erfordern möglicherweise eine dedizierte Stromkreisplanung |
| Garage oder Werkstatt | Oft 20A | Werkzeuge, Ladegeräte und Kompressoren benötigen möglicherweise eine höhere Kapazität |
| Fensterklimagerät | Abhängig vom Typenschild | Spannung, Stromstärke, Steckertyp und Herstelleranweisungen prüfen |
| Heizlüfter | Erfordert oft eine sorgfältige Lastplanung | Ein 1.500W-Heizgerät schöpft die Empfehlung für eine 15A-Dauerlast nahezu aus |
Häufige Fehler zu Vermeiden
Fehler 1: Aufrüstung des Leitungsschutzschalters ohne Anpassung des Leitungsquerschnitts
Dies ist der gefährlichste Fehler. Ein größerer Leitungsschutzschalter verhindert zwar lästige Fehlauslösungen, kann aber dazu führen, dass die Leitung mit mehr Strom belastet wird, als für sie ausgelegt ist.
Fehler 2: Auswahl ausschließlich nach Steckdosenform
Eine T-förmige Steckdose deutet zwar auf eine 20A-Steckdose hin, dennoch müssen der Leitungsschutzschalter und die Verkabelung zwingend überprüft werden.
Fehler 3: Ignorieren von Dauerlasten
Ein Stromkreis, der für eine kurzzeitige Last geeignet erscheint, kann überlastet werden, wenn dieselbe Last über Stunden hinweg betrieben wird.
Fehler 4: Auslösungen des Leitungsschutzschalters als bloßes Ärgernis betrachten
Eine Auslösung ist eine Warnung. Sie kann auf eine Überlastung, einen Kurzschluss, einen Erdschluss, einen Lichtbogenfehler, lose Verbindungen, einen Gerätedefekt oder einen beschädigten Leitungsschutzschalter hinweisen.
Fehler 5: Die Annahme, dass ein 20A-Stromkreis jedes Problem löst
Manche Geräte benötigen einen eigenen Stromkreis, eine andere Spannung, einen FI/LS-Schalter (GFCI/AFCI) oder eine vom Hersteller vorgegebene Absicherung. Ein größerer Leitungsschutzschalter ist nicht automatisch sicherer.
Checkliste zur Schnellauswahl
Bevor Sie sich zwischen einem 15A- und einem 20A-Leitungsschutzschalter entscheiden, prüfen Sie:
- Welche Spannung hat der Stromkreis: 120V oder 240V?
- Wie hoch ist die tatsächliche Last in Ampere oder Watt?
- Handelt es sich um eine Dauerlast?
- Welcher Leitungsquerschnitt ist installiert?
- Besteht der Stromkreis aus Kupfer oder Aluminium?
- Welcher Steckdosentyp ist installiert?
- Handelt es sich um einen dedizierten oder einen gemeinsam genutzten Stromkreis?
- Gibt das Typenschild des Geräts die erforderliche Absicherung an?
- Schreibt die örtliche Norm für diesen Standort einen 20A-Stromkreis vor?
- Ist der Leitungsschutzschalter für den Verteiler zugelassen?
FAQ
Wie viel Watt kann ein 15-Ampere-Leitungsschutzschalter bewältigen?
Bei 120V kann ein 15-Ampere-Leitungsschutzschalter bis zu 1.800 Watt bewältigen. Für Dauerlasten liegt ein praktischer Grenzwert bei etwa 1.440 Watt.
Wie viel Watt kann ein 20-Ampere-Leitungsschutzschalter bewältigen?
Bei 120 V kann ein 20-Ampere-Leitungsschutzschalter bis zu 2.400 Watt bewältigen. Für Dauerlasten liegt ein praktischer Grenzwert bei etwa 1.920 Watt.
Wie viel Watt führen bei einem 15-Ampere-Leitungsschutzschalter zur Auslösung?
Dies hängt vom Ausmaß der Überlast und deren Dauer ab. Ein Leitungsschutzschalter löst bei einer geringfügigen Überschreitung von 15 Ampere möglicherweise nicht sofort aus, aber anhaltende Überlastungen, hohe Anlaufströme oder Kurzschlüsse können ihn auslösen.
Wie viel Ampere kann ein 15-Ampere-Leitungsschutzschalter bewältigen?
Ein 15-Ampere-Leitungsschutzschalter ist für einen 15-A-Stromkreis ausgelegt. Bei Dauerlasten ist die nutzbare Last üblicherweise auf etwa 12 Ampere begrenzt.
Wie viel Volt kann ein 15-Ampere-Leitungsschutzschalter bewältigen?
Dies hängt von der Spannungsbemessung des Leitungsschutzschalters ab. Viele Leitungsschutzschalter für Wohngebäude werden in 120-V- oder 120/240-V-Systemen eingesetzt, jedoch müssen das Etikett des Schalters und die Anforderungen des Verteilerkastens beachtet werden.
Kann ich eine 20-Ampere-Steckdose an einen 15-Ampere-Leitungsschutzschalter anschließen?
Nein. Eine 20A-Steckdose sollte nicht an einem 15A-Stromkreis installiert werden, da dies Lasten ermöglichen könnte, die die Nennleistung des Stromkreises überschreiten.
Kann ich 15A-Steckdosen an einem 20A-Leitungsschutzschalter verwenden?
Bei 20A-Abzweigstromkreisen mit mehreren Steckdosen in Installationen nach NEC oft ja, aber die endgültige Antwort hängt von den örtlichen Vorschriften, dem Schaltungsdesign und der Zulassung der Steckdose ab.
Kann ich einen 15-Ampere-Leistungsschalter durch einen 20-Ampere-Leistungsschalter ersetzen?
Nur wenn die Verkabelung und der gesamte Stromkreis für 20 Ampere ausgelegt sind. Wenn der Stromkreis 14 AWG-Kupferleitungen verwendet, installieren Sie keinen 20A-Leitungsschutzschalter.
Benötige ich einen 15A- oder 20A-Leitungsschutzschalter für eine Klimaanlage?
Überprüfen Sie das Typenschild und die Installationsanleitung der Klimaanlage. Einige kleine Geräte verwenden 15A-Stromkreise, während größere Einheiten 20A, 240V oder einen eigenen Stromkreis erfordern können.
Ist ein 20A-Leitungsschutzschalter besser als ein 15A-Leitungsschutzschalter?
Nicht automatisch. Der bessere Leitungsschutzschalter ist derjenige, der korrekt auf den Leitungsquerschnitt, die Last, den Steckdosentyp, die Verteilung und die geltenden elektrotechnischen Vorschriften abgestimmt ist.
Fazit
Verwenden Sie einen 15-Ampere-Leitungsschutzschalter für fachgerecht installierte Stromkreise mit geringer Last, üblicherweise mit 14 AWG Kupferleitern. Verwenden Sie einen 20-Ampere-Leitungsschutzschalter, wenn die Leitungsverdrahtung, die Steckdosen, die Last und die geltenden Vorschriften einen 20A-Abzweigstromkreis zulassen.
Die sicherste Regel ist einfach: Bemessen Sie den Leitungsschutzschalter nicht allein nach dem Gerät. Bemessen Sie ihn so, dass er die Leitung schützt und dem Schaltungsdesign entspricht.
