Ein durchgebrannte Sicherung bedeutet, dass das Sicherungselement unterbrochen wurde und den Stromfluss gestoppt hat, weil der Stromkreis eine Überlastung, einen Kurzschluss oder einen anderen Fehlerzustand erfahren hat. Die zuverlässigste Methode zur Bestätigung einer durchgebrannten Sicherung ist die Durchgangsprüfung mit einem Multimeter, wobei einige Sicherungen auch sichtbare Anzeichen aufweisen.
Kurze Antwort: Eine Glassicherung ist oft sichtbar durchgebrannt, wenn der interne Draht gebrochen oder das Glas dunkel verfärbt ist. Eine Keramik- oder Patronensicherung kann von außen normal aussehen, daher ist in der Regel eine Durchgangsprüfung erforderlich.
Sicherheitshinweis: Trennen Sie immer die Stromversorgung, bevor Sie eine Sicherung entfernen oder prüfen. Wenn sich die Sicherung in einem Gebäude-Verteiler, einem Industrieschaltschrank, einem Gerät mit Kondensatoren oder einem Hochstromkreis befindet, lassen Sie diese von einer qualifizierten Person überprüfen.
Schnellübersichtstabelle für durchgebrannte Sicherungen
| Sicherungstyp | Wie eine durchgebrannte Sicherung aussehen kann | Beste Prüfmethode | Ist die Sichtprüfung zuverlässig? |
|---|---|---|---|
| Glasrohrsicherung | Unterbrochener Draht, dunkles Glas, Metallablagerungen | Durchgangsprüfung | Oft, aber nicht immer |
| Keramiksicherung | Normalerweise keine sichtbare Veränderung | Durchgangsprüfung | Keine |
| Patronensicherung | Kann von außen normal aussehen | Durchgangsprüfung oder Sicherungsprüfgerät | Keine |
| Stecksicherung / 13A-Sicherung | Manchmal durch ein Sichtfenster erkennbar, falls aus Glas; viele sehen normal aus | Durchgangsprüfung oder sicherer Austausch durch eine Sicherung mit gleichem Nennwert | Begrenzt |
| Kfz-Flachsicherung | Unterbrochener Metallleiter durch das Kunststoffgehäuse sichtbar | Sichtprüfung und Durchgangsprüfung | Oft |
| Industrielle HRC-Sicherung | Üblicherweise kein zuverlässiges sichtbares Anzeichen | Sachgemäße Prüfung und qualifizierte Inspektion | Keine |

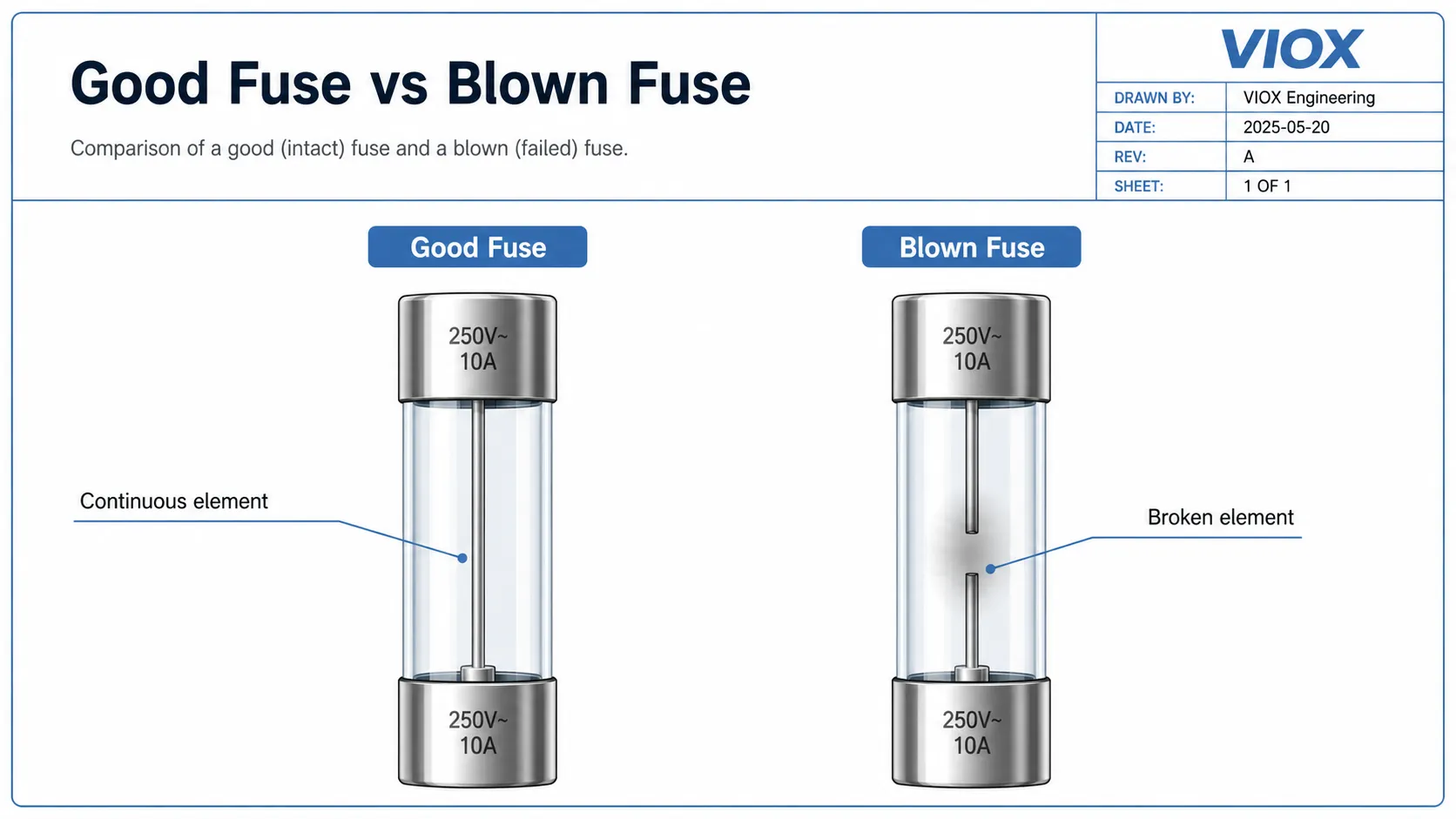

Intakte Sicherung vs. durchgebrannte Sicherung: Wie sieht sie aus?
Die am einfachsten visuell zu prüfende Sicherung ist eine transparente Glassicherung oder Flachsicherung.
| Bedingung | Was Sie sehen könnten |
|---|---|
| Gute Sicherung | Durchgehender interner Schmelzleiter, keine Brandspuren, keine unterbrochene Verbindung |
| Durchgebrannte Sicherung | Defektes internes Element, geschmolzener Schmelzleiter, dunkles Glas, schwarze Verfärbungen oder sichtbare Unterbrechung |
| Unsicherer Sicherungszustand | Sieht normal aus, aber der Stromkreis funktioniert dennoch nicht |
Eine Sichtprüfung ist nützlich, aber kein endgültiger Beweis. Manche Sicherungen unterbrechen intern ohne sichtbare Anzeichen. Keramik- und Patronensicherungen sind allein durch das äußere Erscheinungsbild besonders schwer zu beurteilen.

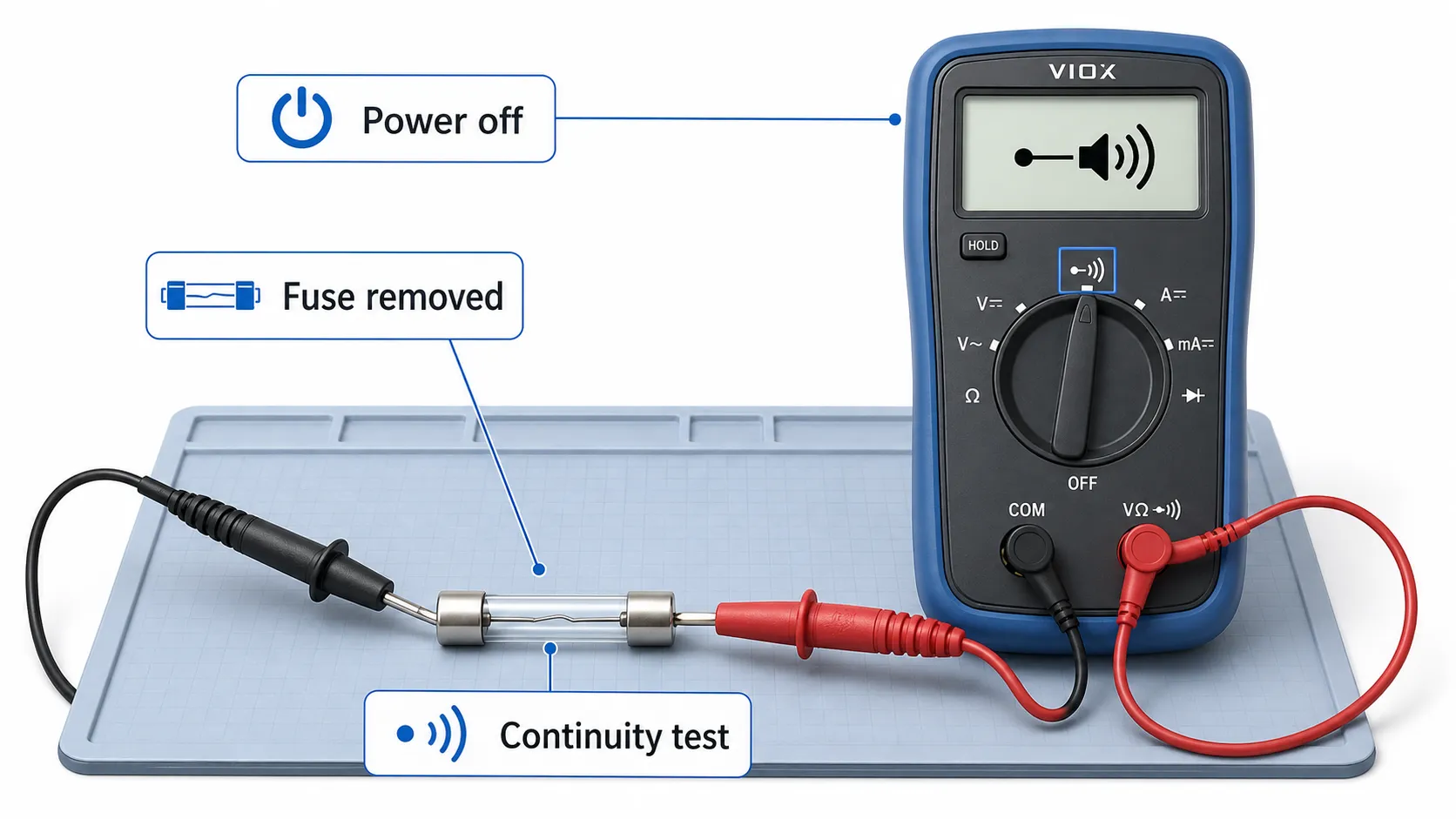

Wie man eine Sicherung mit einem Multimeter prüft
Eine Durchgangsprüfung mit dem Multimeter ist die beste grundlegende Methode zur Überprüfung einer ausgebauten Sicherung.
- Strom abschalten und spannungsfrei schalten.
- Entfernen Sie die Sicherung aus dem Stromkreis.
- Stellen Sie das Multimeter auf Durchgangsprüfung oder Widerstandsmessung ein.
- Berühren Sie mit jeweils einer Messspitze ein Ende der Sicherung.
- Lesen Sie das Ergebnis ab.
| Multimeter-Ergebnis | Bedeutung |
|---|---|
| Signalton oder sehr geringer Widerstand | Sicherung ist wahrscheinlich intakt |
| Kein Signalton oder offener Stromkreis / OL | Die Sicherung ist wahrscheinlich durchgebrannt |
| Instabiler Messwert | Prüfen Sie den Kontakt der Messspitzen, den Sicherungshalter oder verwenden Sie eine zweite Testmethode |
Führen Sie keine Durchgangsprüfung an einer unter Spannung stehenden Sicherung durch. Der Durchgangsprüfungsmodus ist nur für spannungsfreie Komponenten bestimmt.
Wie man ohne Multimeter erkennt, ob eine Sicherung durchgebrannt ist
Ohne ein Multimeter ist nur eine eingeschränkte Beurteilung möglich.
| Methode | Wann es hilfreich ist | Beschränkungen |
|---|---|---|
| Visuelle Kontrolle | Glas- und Flachsicherungen | Nicht zuverlässig für Keramik- oder Patronensicherungen |
| Durch eine identische, intakte Sicherung ersetzen | Kleingeräte- oder Steckersicherung, sofern sicher | Identifiziert nicht die Grundursache |
| Sicherungsanzeigefenster prüfen | Einige Sicherungshalter oder Stecker | Nicht alle Sicherungen verfügen über Anzeigen |
| Wiederholtes Auslösen beobachten | Sicherung brennt nach dem Austausch erneut durch | Weist auf einen Fehler hin, der eine Diagnose erfordert |
Wenn eine Ersatzsicherung sofort wieder durchbrennt, setzen Sie keine weiteren Sicherungen ein. Der Stromkreis könnte einen Kurzschluss, eine Überlastung, ein defektes Gerät, eine falsche Sicherungsstärke oder einen Verdrahtungsfehler aufweisen.
So erkennen Sie, ob eine Glassicherung durchgebrannt ist
Eine Glassicherung lässt sich meist am einfachsten überprüfen. Achten Sie auf:
- einen unterbrochenen oder fehlenden Schmelzdraht;
- dunkelgraue oder schwarze Verfärbungen im Inneren des Glases;
- geschmolzene Metallperlen;
- ein trübes oder rauchiges Aussehen;
- eine Unterbrechung im internen Element.
Eine Glassicherung kann jedoch auch ohne dramatische sichtbare Schäden ausfallen. Wenn der Stromkreis wichtig ist, überprüfen Sie dies mit einer Durchgangsprüfung.

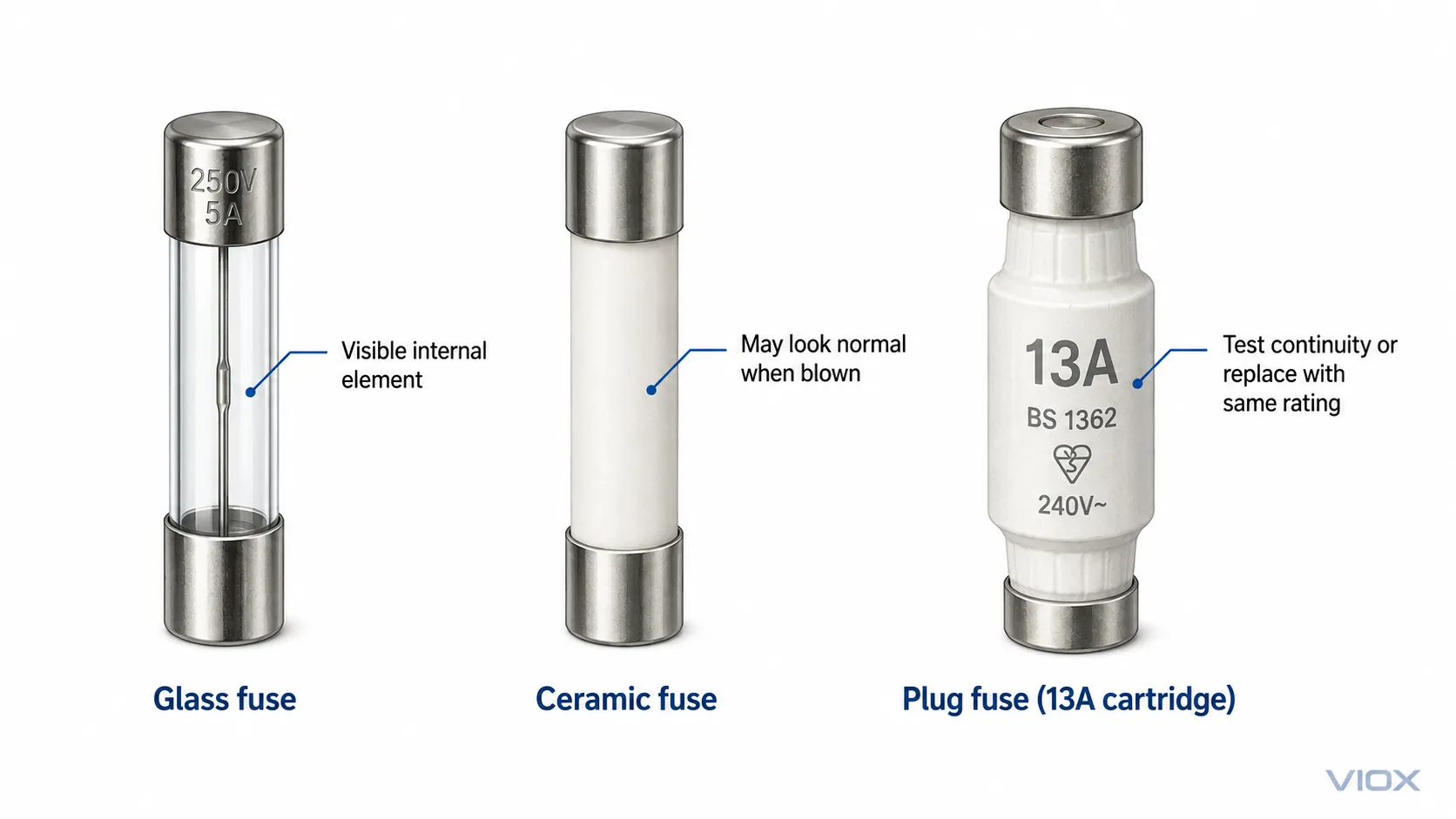

Wie man erkennt, ob eine Keramiksicherung durchgebrannt ist
Ein Keramiksicherung kann normalerweise nicht von außen beurteilt werden. Der Keramikkörper verbirgt das interne Element, sodass eine durchgebrannte Keramiksicherung völlig normal aussehen kann.
Die korrekte Prüfung lautet:
- die Sicherung aus dem Stromkreis entfernen;
- Durchgang an beiden Enden prüfen;
- Nur durch denselben Typ, Nennstrom, Nennspannung und gegebenenfalls Ausschaltvermögensklasse ersetzen.
Gehen Sie bei Geräte- oder Stecksicherungen niemals davon aus, dass eine Keramiksicherung in Ordnung ist, nur weil sie nicht geschwärzt oder gerissen ist.
Wie man erkennt, ob eine Stecksicherung oder eine 13A-Sicherung durchgebrannt ist
Bei Steckern nach britischem Standard und vielen Gerätesteckern kann es sich bei der Sicherung um eine kleine Patronensicherung handeln, die je nach Gerät und Steckernorm häufig für 3A, 5A oder 13A ausgelegt ist.
Anzeichen für eine durchgebrannte Stecksicherung können sein:
- das Gerät funktioniert plötzlich nicht mehr;
- die Stecksicherung zeigt keinen Durchgang;
- Ein sichtbares internes Element ist gebrochen, sofern der Sicherungskörper eine Inspektion zulässt;
- Eine Ersatzsicherung mit der gleichen korrekten Nennleistung stellt den Betrieb wieder her.
Für eine 13A-Sicherung, ist eine Sichtprüfung oft nicht ausreichend. Prüfen Sie den Durchgang oder ersetzen Sie sie nur dann durch eine korrekte Sicherung mit gleicher Nennleistung, wenn das Gerät und der Stecker sicher überprüft werden können. Wenn die neue Sicherung erneut auslöst, verwenden Sie das Gerät nicht weiter.
Wie man erkennt, ob eine Patronensicherung durchgebrannt ist
Patronensicherungen umfassen viele zylindrische Sicherungen, die in Geräten, Steuerstromkreisen, Schalttafeln und Industrieanlagen verwendet werden. Einige bestehen aus Glas, andere aus Keramik, und einige sind Hochleistungssicherungen.
Für Patronensicherungen:
- Verlassen Sie sich nicht auf das äußere Gehäuse;
- Prüfen Sie nach dem Ausbau die Durchgängigkeit;
- Überprüfen Sie den Sicherungshalter auf Hitzeschäden oder lose Kontakte;
- Bestätigen Sie den exakten Nennwert für den Austausch.
Industrielle Patronensicherungen können spezifische Nennspannungen, Nutzungskategorien oder Ausschaltvermögen aufweisen. Der Austausch durch eine physisch ähnliche Sicherung kann unsicher sein.
Für den Kontext der Auswahl von Industriesicherungen siehe den Leitfaden von VIOX zu HRC-Sicherungen.
Wie man erkennt, ob eine Haussicherung durchgebrannt ist
In einem Haussicherungskasten oder einer älteren Unterverteilung kann eine durchgebrannte Sicherung Folgendes verursachen:
- Stromausfall in einem Stromkreis;
- Beleuchtung oder Steckdosen ohne Funktion;
- Sichtbar durchgebrannter Schmelzdraht in wiederanschließbaren Sicherungseinsätzen;
- Ausgelöster Sicherungsautomat oder durchgebrannte Patronensicherung, je nach System.
Öffnen Sie niemals einen unter Spannung stehenden Verteilerkasten und berühren Sie keine Sicherungseinsätze, sofern Sie nicht qualifiziert sind. Ältere Sicherungskästen können freiliegende spannungsführende Teile, eine beschädigte Isolierung oder Verkabelungsprobleme aufweisen. Wenn eine Haussicherung wiederholt auslöst, rufen Sie einen zugelassenen Elektriker.
Kann eine Sicherung teilweise durchgebrannt sein?
Eine Sicherung ist normalerweise entweder intakt oder unterbrochen. In diesem Sinne ist eine Sicherung in der Regel nicht “teilweise durchgebrannt”.”
Eine Sicherung kann jedoch beschädigt, geschwächt oder thermisch belastet sein oder einen schlechten Kontakt an den Endkappen aufweisen. Dies kann vor dem vollständigen Ausfall zu intermittierenden Fehlern, Erwärmung, Spannungsabfall oder unzuverlässigem Betrieb führen.
Wenn eine Sicherung hitzebeschädigt, locker, korrodiert oder verfärbt aussieht, ersetzen Sie diese durch den korrekten Typ und überprüfen Sie den Sicherungshalter. Verwenden Sie eine fragwürdige Sicherung nicht in einem kritischen Stromkreis wieder.

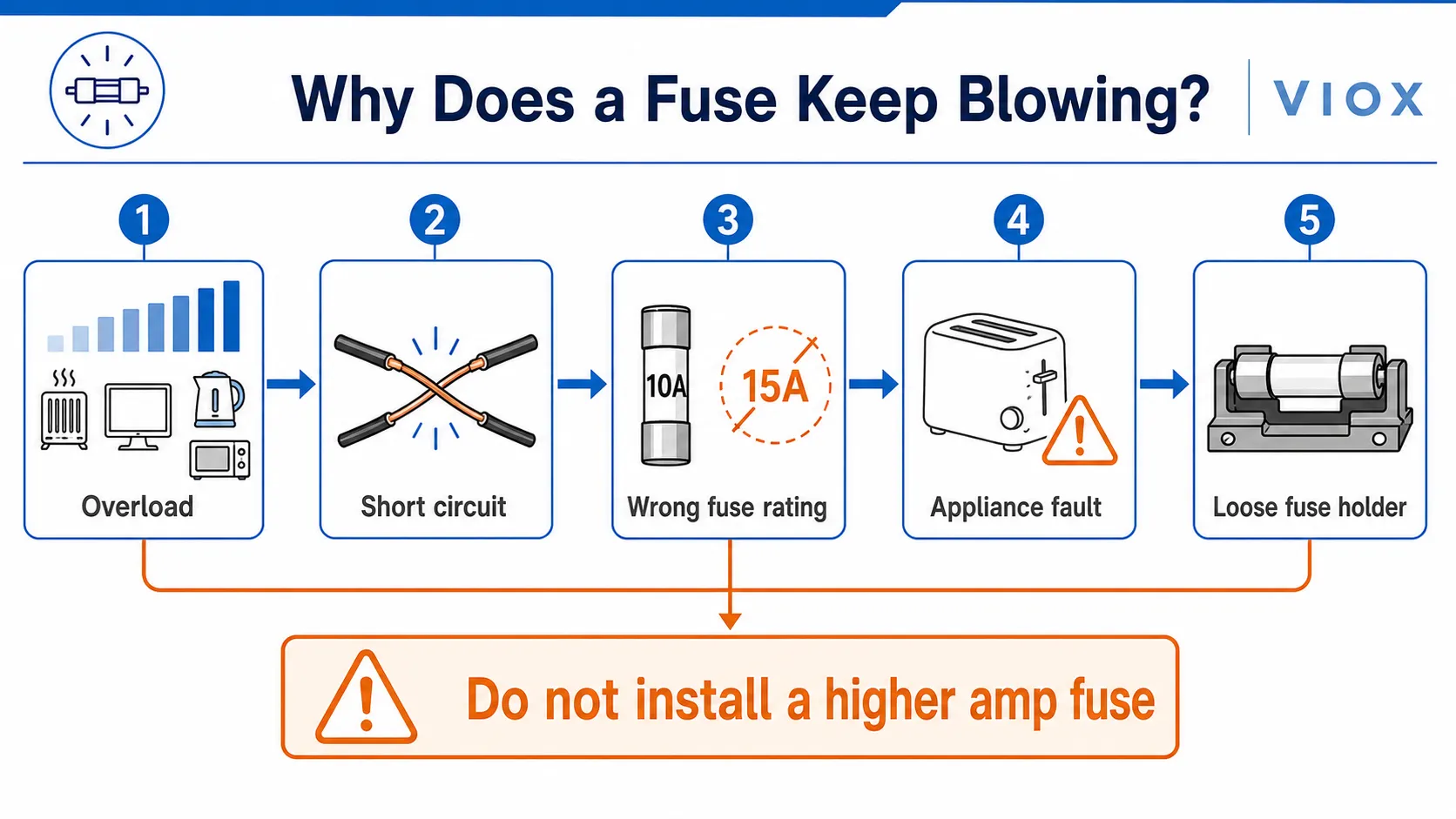

Warum ist die Sicherung durchgebrannt?
Eine durchgebrannte Sicherung ist ein Symptom, nicht die Grundursache.
| Ursache | Was es bedeutet | Was ist zu tun |
|---|---|---|
| Überlastung | Zu hoher Strom über einen zu langen Zeitraum | Last reduzieren und Bemessung des Stromkreises überprüfen |
| Kurzschluss | Fehlerpfad mit sehr niedrigem Widerstand | Stromkreis bis zur Überprüfung nicht mehr verwenden |
| Falsche Sicherungsnennstromstärke | Sicherung zu klein oder falscher Typ | Nur durch die korrekt spezifizierte Sicherung ersetzen |
| Gerätefehler | Interner Fehler im Gerät | Gerät trennen und reparieren/ersetzen |
| Sicherungshalter lose | Hitze und schlechter Kontakt | Halterung und Anschlüsse überprüfen |
| Einschaltstrom | Anlaufstrom überschreitet die Sicherungskennlinie | Den vom Gerätehersteller vorgeschriebenen Sicherungstyp verwenden |
Beheben Sie das wiederholte Durchbrennen einer Sicherung niemals durch den Einbau einer Sicherung mit höherer Amperezahl. Dies kann den Schutz aufheben und die Brandgefahr erhöhen.
So wählen Sie die richtige Ersatzsicherung aus
Stimmen Sie die Sicherung auf die Originalspezifikation des Geräts ab. Überprüfen Sie mindestens:
- Nennstrom, wie z. B. 3A, 5A, 10A, 13A, 15A oder andere Werte;
- Bemessungsspannung;
- AC- oder DC-Bemessung;
- flinke oder träge Charakteristik;
- Glas-, Keramik-, HRC-, Messer-, Steck- oder Patronenbauform;
- Ausschaltvermögen oder Abschaltleistung, sofern zutreffend;
- physische Abmessungen und Anschlussart.
Bei Industrieschaltschränken, PV-Anlagen, Motorstromkreisen oder Gleichstromkreisen hängt die Sicherungsauswahl nicht nur von der Stromstärke ab. Bemessungsspannung, das Verhalten bei Gleichstromlichtbögen, das Ausschaltvermögen und die Selektivität sind entscheidend.
VIOX erläutert zudem den Unterschied zwischen Sicherungen und Leitungsschutzschalter und Ansprechzeit Sicherung vs. LS-Schalter.
Wann ein Elektriker oder Techniker zu rufen ist
Rufen Sie einen qualifizierten Elektriker oder Techniker, wenn:
- dieselbe Sicherung wiederholt auslöst;
- der Sicherungshalter heiß, geschmolzen, locker oder verfärbt ist;
- Sie Brandgeruch wahrnehmen;
- sich die Sicherung in einem Verteilerkasten oder Schaltschrank befindet;
- Sie den korrekten Ersatztyp nicht kennen;
- Der Stromkreis umfasst hohe Ströme, Drehstrom, PV-Gleichstrom, Batterien oder Maschinen.
FAQ
Was bedeutet eine durchgebrannte Sicherung?
Eine durchgebrannte Sicherung bedeutet, dass das interne Sicherungselement unterbrochen wurde und den Stromfluss gestoppt hat, weil der Stromkreis die Betriebsgrenze der Sicherung überschritten hat.
Wie sieht eine durchgebrannte Sicherung aus?
Eine durchgebrannte Glassicherung kann einen gerissenen Draht, ein dunkles Glas oder Brandspuren aufweisen. Eine durchgebrannte Keramik- oder Patronensicherung kann von außen normal aussehen.
Woher weiß man, ob eine Sicherung durchgebrannt ist?
Die zuverlässigste grundlegende Methode besteht darin, die Sicherung sicher zu entfernen und die Durchgängigkeit mit einem Multimeter zu prüfen. Keine Durchgängigkeit bedeutet in der Regel, dass die Sicherung durchgebrannt ist.
Wie erkennt man, ob eine Keramiksicherung durchgebrannt ist?
Das lässt sich meist nicht optisch feststellen. Prüfen Sie den Durchgang an der Sicherung, nachdem Sie diese aus dem Stromkreis entfernt haben.
Woran erkennt man, ob eine Sicherung in einem Stecker durchgebrannt ist?
Entfernen Sie die Stecker-Sicherung sicher und prüfen Sie den Durchgang oder ersetzen Sie sie durch eine Sicherung mit dem korrekten Nennwert, sofern Gerät und Stecker sicher überprüft werden können. Wenn die neue Sicherung ebenfalls durchbrennt, verwenden Sie das Gerät nicht weiter.
Kann man eine Sicherung ohne Multimeter prüfen?
Nur bedingt. Sie können transparente Sicherungen optisch prüfen oder eine nachweislich intakte, identische Sicherung in einem sicheren Gerät mit geringem Risiko testen, aber ein Multimeter ist zuverlässiger.
Kann eine Sicherung intakt aussehen, obwohl sie durchgebrannt ist?
Ja. Keramik- und Patronensicherungen sehen oft normal aus, selbst wenn sie durchgebrannt sind. Auch manche Glassicherungen können ohne sichtbare Anzeichen defekt sein.
Ist eine durchgebrannte Sicherung gefährlich?
Die durchgebrannte Sicherung hat ihre Schutzfunktion erfüllt, doch die Ursache kann gefährlich sein. Wiederholtes Auslösen der Sicherung, Hitzeentwicklung, Brandgeruch oder geschmolzene Halterungen erfordern eine Überprüfung.
Kann ich eine durchgebrannte Sicherung durch eine Sicherung mit höherer Amperezahl ersetzen?
Nein. Verwenden Sie die für das Gerät oder den Stromkreis vorgeschriebene Sicherungsstärke. Eine Sicherung mit höherer Amperezahl kann einen übermäßigen Stromfluss zulassen und das Brandrisiko erhöhen.
Warum brennt meine Sicherung ständig durch?
Häufige Ursachen sind Überlastung, Kurzschluss, Gerätedefekte, falscher Sicherungstyp, Einschaltstromspitzen, lockere Sicherungshalter oder Probleme in der Verkabelung.
Fazit
Um festzustellen, ob eine Sicherung durchgebrannt ist, hängt dies vom Sicherungstyp ab. Glas- und Flachsicherungen können sichtbare Schäden aufweisen, während bei Keramik- und Patronensicherungen in der Regel eine Durchgangsprüfung erforderlich ist. Wenn eine Sicherung wiederholt auslöst, liegt das Problem nicht an der Sicherung selbst; der Stromkreis oder das Gerät muss diagnostiziert werden.
Die sicherste Regel ist einfach: Ersetzen Sie eine durchgebrannte Sicherung nur durch den korrekten Typ und Nennwert und untersuchen Sie die Ursache, falls sie erneut auslöst.
