Ein Energiezähler ist ein Instrument, das die über die Zeit akkumulierte elektrische Energie misst. Wirkenergie wird normalerweise in Kilowattstunden (kWh) angezeigt, während Zähler mit Zusatzfunktionen auch Blindenergie in Kilovarstunden (kvarh), bezogene und gelieferte Energie, Leistung, Spannung, Strom, Leistung und Leistungsfaktor erfassen können.
Für eine Niederspannungs-Schaltanlage ist die Auswahl eines Energiezählers nicht nur eine Frage der Entscheidung zwischen einphasig oder dreiphasig. Die vollständige Messkette besteht aus vier Ebenen:
| Ebene | Technische Fragestellung | Was muss spezifiziert werden |
|---|---|---|
| Zähler | Welche Größen müssen gemessen werden? | kWh, kvarh, Bedarf, bidirektionale Energie, Momentanwerte |
| Verbindung | Wie gelangen Spannung und Strom zum Zähler? | Direktanschluss oder Betrieb über Stromwandler; Phasen- und Leiteranordnung |
| Genauigkeit | Welche Nachweise sind für die Messaufgabe erforderlich? | Anwendbare Norm, Wirk- oder Blindenergieklasse, Wandlerklasse, Betriebsbereich |
| Kommunikation | Wie gelangen die Daten zu einem Gebäudeleitsystem, einer SPS oder einem Gateway? | Impulsausgang, Modbus RTU, Modbus TCP, Adresse, serielle Einstellungen und Registerbelegung |
Ein technisch geeigneter Zähler muss alle vier Ebenen abdecken. Eine hochgenaue Anzeige korrigiert kein falsches Stromwandlerverhältnis, keine vertauschte Wandlerpolarität, keine fehlende Spannungsreferenz oder falsch skalierte Modbus-Register.
Was misst ein Energiezähler eigentlich?
Elektrische Leistung ist die Rate, mit der Energie übertragen wird. Elektrische Energie ist die über die Zeit akkumulierte Leistung:
E = ∫ P(t) dt
Wenn die Leistung in Kilowatt und die Zeit in Stunden ausgedrückt wird, ist das Ergebnis Kilowattstunden:
E_kWh = ∫ P_kW(t) dt
Ein elektronischer Zähler tastet Spannung und Strom ab, bestimmt deren Phasenbeziehung, berechnet die Leistung und integriert diese Leistung über die Zeit. In einem dreiphasigen System führt er die Berechnung für die entsprechenden Phasenelemente durch und kombiniert die Ergebnisse gemäß seiner Anschlusskonfiguration.
Diese Unterscheidung zwischen Leistung und Energie ist grundlegend. Eine 20 kW Last, die drei Stunden lang konstant betrieben wird, verbraucht etwa 60 kWh. Für eine ausführlichere Erklärung siehe kW vs. kWh: Was ist der Unterschied?.
Je nach Ausführung kann ein Zähler Folgendes bereitstellen:
- Wirkenergie in kWh;
- Blindenergie in kvarh;
- Scheinenergie in kVAh;
- bezogene und gelieferte Energie in getrennten Registern;
- Momentanwerte für Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Scheinleistung und Leistungsfaktor;
- Maximalbedarf über ein konfiguriertes Intervall;
- Impulsausgänge oder digitale Kommunikation zur Fernauslesung.
Die erforderliche Menge muss explizit angegeben werden. Ein Gerät, das Strom und Spannung anzeigt, ist nicht automatisch ein konformer Energiezähler für Abrechnungszwecke, und ein kWh-Zähler ist nicht automatisch ein Netzqualitätsanalysator.
Energiezähler vs. Leistungsmesser vs. Smart Meter
Diese Begriffe überschneiden sich in Produktkatalogen, beschreiben jedoch nicht exakt dieselbe Funktion.
| Begriff | Primäre Funktion | Typische Ausgänge | Wichtige Abgrenzung |
|---|---|---|---|
| Energiezähler | Summiert elektrische Energie über die Zeit | kWh und, je nach Modell, kvarh oder Import/Export-Register | Genauigkeit und rechtliche Verwendung hängen von der deklarierten Norm und Anwendung ab |
| Leistungsmessgerät | Misst und überwacht elektrische Größen | V, A, kW, kvar, kVA, Frequenz, Leistungsfaktor, Bedarf und teilweise Energie | Ein Gerät zur Leistungsmessung und -überwachung kann unter einen anderen Normbereich fallen als ein Stromzähler |
| Smart Meter | Ergänzt die Messung um Kommunikations-, Datenmanagement-, Tarif- oder Fernfunktionen | Energieaufzeichnungen, Intervalldaten, Ereignisse, Fernkommunikation | “Smart” beschreibt zusätzliche Funktionen; es gibt für sich genommen keinen Aufschluss über die Genauigkeitsklasse oder die Anschlussart |
| Netzqualitätsmessgerät | Bewertet Störungen und Netzqualitätsparameter | Oberschwingungen, Spannungseinbrüche, Spannungsüberhöhungen, Unterbrechungen, Unsymmetrie und andere Ereignisse | Ein Multifunktions-Energiezähler ist nicht automatisch ein konformes Netzqualitätsmessgerät |
Die IEC 61557-12 befasst sich mit Geräten zur Energiemessung und -überwachung in industriellen und gewerblichen Verteilungssystemen, während die Normenfamilien IEC 62052 und IEC 62053 Elektrizitätszähler und deren Genauigkeitsanforderungen behandeln. Die zutreffende Deklaration ist wichtiger als die Marketingbezeichnung auf der Frontplatte.
Wie funktioniert ein elektronischer Energiezähler?
Ein moderner statischer Zähler enthält im Allgemeinen vier Funktionsstufen.
1. Spannungserfassung
Das Messgerät empfängt eine Spannungsreferenz für jede gemessene Phase. Das Eingangsnetzwerk skaliert und isoliert das Signal gemäß den Anforderungen des internen Designs.
2. Strommessung
Ein direkt angeschlossenes Messgerät führt den Laststrom durch seinen internen Strompfad. Ein transformatorisch betriebenes Messgerät empfängt einen skalierten Sekundärstrom von externen Stromwandlern (CTs). Einige spezialisierte Systeme verwenden leistungsschwache Messwandler, deren Konformitäts- und Anschlussregeln jedoch eine separate Überprüfung erfordern.
3. Digitale Berechnung
Der Messkreis tastet die Spannungs- und Stromwellenformen ab. Er berechnet die Momentanleistung und integriert das Ergebnis in Energieregister. Multifunktionsmessgeräte können zudem den Bedarf, den Leistungsfaktor, die Frequenz, die Phasenunsymmetrie und harmonische Indikatoren berechnen.
4. Anzeige und Datenausgabe
Das akkumulierte Ergebnis kann auf einem Display dargestellt, als kalibrierte Impulse ausgegeben oder über eine Kommunikationsschnittstelle bereitgestellt werden. Eine Impulskonstante, wie z. B. Impulse pro kWh, ist modellspezifisch und muss vom Typenschild oder Datenblatt des Messgeräts abgelesen werden.
Haupttypen von Energiezählern
Es gibt keine einzelne nützliche Liste von Energiezählertypen, da Zähler nach Messtechnik, elektrischem System, Anschlussart, Funktion und Montageformat klassifiziert werden können.
| Klassifizierung | Wichtigste Alternativen | Bedeutung der Auswahl |
|---|---|---|
| Messtechnik | Elektromechanische Induktion; statisch elektronisch | Elektronische Ausführungen ermöglichen kompakte DIN-Schienen-Formate, mehrere Register und Kommunikationsmöglichkeiten |
| Versorgungssystem | Einphasig; dreiphasig | Muss mit der tatsächlichen Phasen- und Leiteranordnung übereinstimmen |
| Stromanschluss | Direktanschluss; Wandleranschluss | Bestimmt den Strompfad, die Verdrahtungsmethode, die Wandlerkonfiguration und das Inbetriebnahmeverfahren |
| Energierichtung | Nur Bezug; bidirektionaler Bezug/Einspeisung | Bidirektionale Messung ist relevant für Solar-, Speicher- und andere Erzeugungsanlagen |
| Funktion | Nur Energie; Multifunktion; Lastgang; Tarif; Vorauszahlung | Bestimmt Register, Ausgänge, Anzeigeseiten und Integrationsanforderungen |
| Kommunikation | Nur Impuls; RS-485 Modbus RTU; Ethernet Modbus TCP; andere Protokolle | Muss mit dem Gateway, der SPS, dem BMS oder der Energiemanagement-Plattform übereinstimmen |
| Montage | DIN-Hutschiene; Schalttafelausschnitt; Sockel oder dediziertes Zählergehäuse | Beeinflusst das Schalttafel-Layout, den Zugang zu den Anschlussklemmen, die Abdichtung und das Wartungsverfahren |
Einphasige Energiezähler
Ein einphasiger Zähler wird dort verwendet, wo der gemessene Stromkreis einen Phasenleiter und einen Neutralleiter oder eine andere vom Hersteller ausdrücklich unterstützte Anschlussart aufweist. Er ist üblich in Abzweigstromkreisen, kleinen gewerblichen Lasten, der Überwachung auf Geräteebene und der Wohnungsverteilung.
Dreiphasige Energiezähler
Ein dreiphasiger Zähler misst einen Mehrphasenstromkreis. Der genaue Anschluss hängt davon ab, ob es sich um ein Drei- oder Vierleitersystem handelt und ob der Zähler direkt oder über Stromwandler betrieben wird. Der Zähler muss die tatsächliche Topologie unterstützen; eine Softwarekonfiguration kann ein grundlegend inkompatibles Messelement nicht korrigieren.
Für die Grundlagen des elektrischen Systems siehe Einphasenwechselstrom vs. Dreiphasenwechselstrom: Was ist der Unterschied?.
Direkt angeschlossene Energiezähler
Bei einem direkt angeschlossenen Zähler fließt der Laststrom durch die Stromanschlussklemmen des Zählers. Dies kann die Installation kleiner Stromkreise vereinfachen, jedoch müssen der angegebene Strombereich des Zählers, die Leiterkapazität, die Anforderungen an die Anschlussklemmen, die Temperaturgrenzwerte sowie die Koordination der Schutzeinrichtungen auf den Stromkreis abgestimmt sein.
Es gibt keine universelle Stromgrenze für den Direktanschluss. Der korrekte Wert ist der für den spezifischen Zähler und die Installationsmethode angegebene Grenzwert.
Stromwandlergespeiste Energiezähler
Ein stromwandlergespeister Zähler empfängt einen standardisierten oder anderweitig definierten Sekundärstrom von externen Stromwandlern. Diese Anordnung ermöglicht es dem Zähler, Stromkreise zu messen, deren Primärstrom über dem direkten Strompfad des Zählers liegt, und unterstützt eine zweckmäßige Schaltschrankanordnung für größere Einspeisungen.
Das Stromwandler-Übersetzungsverhältnis, die Sekundärbemessung, die Genauigkeitsklasse, die Bürde, die Polarität, die Phasenbelegung und die Zählerkonfiguration bilden ein Messsystem. Erfahren Sie mehr über die Sensoreinrichtungen in Stromwandler vs. Spannungswandler.

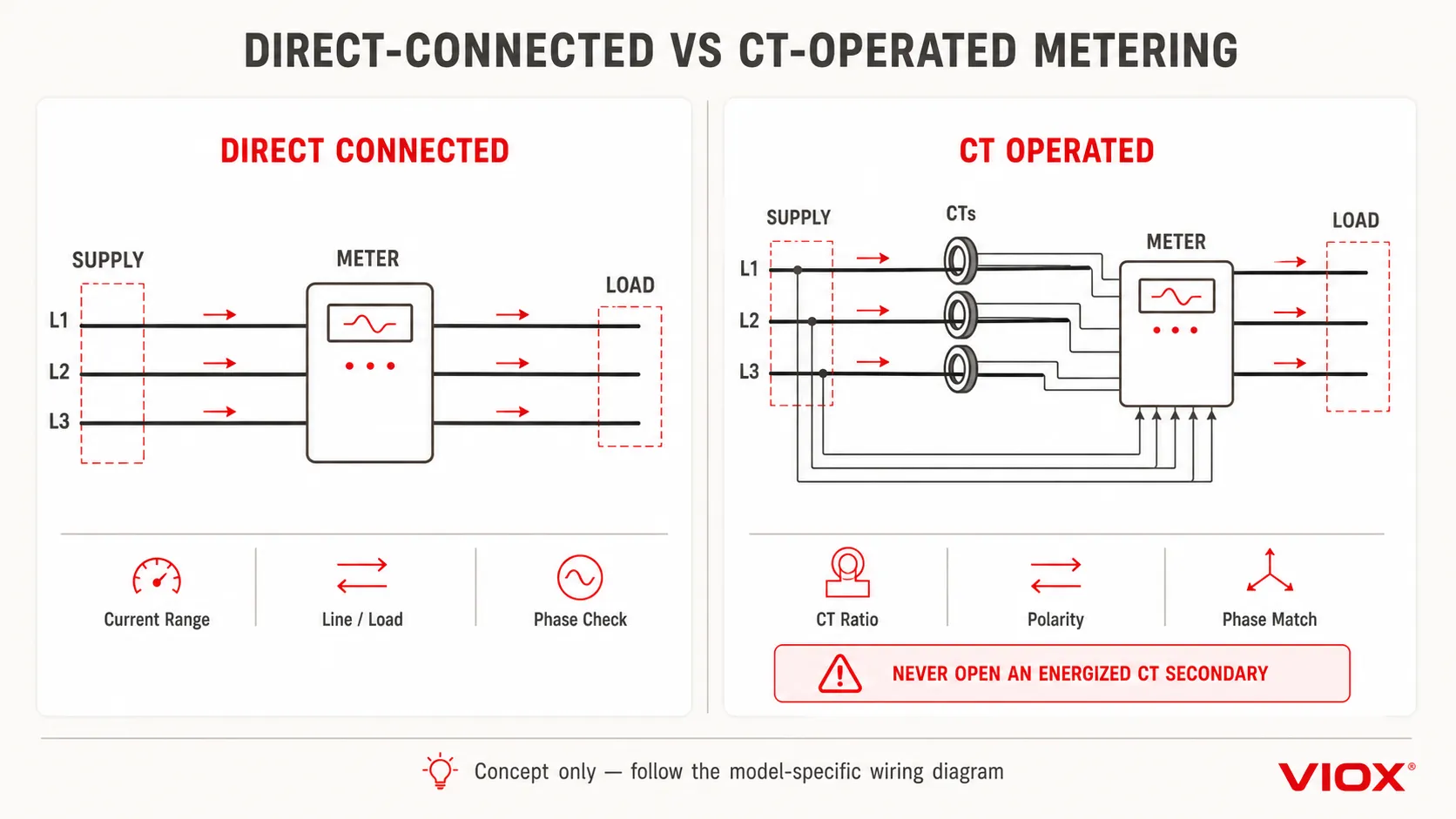

Verkabelung von Energiezählern: Direktanschluss vs. Wandleranschluss
Die Verkabelung von Energiezählern muss gemäß dem für das jeweilige Modell mitgelieferten Schaltplan erfolgen. Die Nummerierung der Anschlussklemmen variiert, und ein Schaltplan für einen Zähler kann nicht ohne Weiteres auf einen anderen übertragen werden, nur weil beide Geräte dreiphasig sind oder auf einer DIN-Schiene montiert werden.

Die folgende Tabelle erläutert die Architektur, nicht die schrittweise Installationsanleitung für jede Anschlussklemme.
| Anschlusspunkt | Direkt angeschlossener Zähler | Wandlerzähler |
|---|---|---|
| Aktueller Pfad | Laststrom fließt durch die Stromanschlussklemmen des Zählers | Zähler empfängt Sekundärstrom des Stromwandlers |
| Spannungsreferenz | Verbunden mit der gemessenen Phase oder den Phasen wie spezifiziert | Separat verbunden mit der gemessenen Phase oder den Phasen wie spezifiziert |
| Skalierung | Basierend auf dem Gleichstrombereich des Messgeräts | Das Primär-zu-Sekundär-Verhältnis des Stromwandlers muss korrekt eingegeben oder angewendet werden |
| Hauptrisiko der Polarität | Eine vertauschte Ausrichtung von Einspeisung/Last kann bei entsprechenden Messgeräten die Energierichtung umkehren | Eine vertauschte CT-Polarität kann zu negativer Leistung, Exportregistrierung oder Fehlern bei der Phasensummierung führen |
| Netztrennung | Erfordert die Trenn- und Schutzeinrichtung des Herstellers | Erfordert normalerweise eine sichere CT-Kurzschluss- und Prüfeinrichtung, sofern zutreffend |
| Typische Inbetriebnahme-Prüfung | Phase, Richtung, Strom, Spannung und akkumulierte Energie verifizieren | Zudem CT-Verhältnis, S1/S2-Polarität, Phasenzuordnung und Durchgang der Sekundärseite verifizieren |
Konzeptioneller direkt angeschlossener Pfad
Die Versorgungs- und Lastleiter werden gemäß dem Netz-/Lastdiagramm des Herstellers durch den Zähler verbunden, während die Spannungsmessung an den definierten Anschlussklemmen abgegriffen wird. Der Installateur muss die Phasenfolge, die Neutralleiteranordnung, den Leiterquerschnitt, das Anzugsdrehmoment, den vorgeschalteten Schutz sowie die Notwendigkeit einer separaten Schutzeinrichtung für den Spannungsstromkreis überprüfen.
Konzeptioneller CT-gesteuerter Pfad
Jeder CT muss auf der vorgesehenen Phase installiert und in der angegebenen Primärrichtung ausgerichtet sein. Seine Sekundärleiter werden mit dem entsprechenden Stromeingang des Zählers verbunden, während der Zähler die Spannungsreferenzen von denselben elektrischen Phasen erhält. Das konfigurierte CT-Verhältnis muss mit dem installierten CT-Verhältnis übereinstimmen.
Wichtige Sicherheitsregel für CT: Lassen Sie die Sekundärseite eines konventionellen Stromwandlers niemals offen, während Primärstrom fließt. Verwenden Sie den spezifizierten Kurzschlussblock, Prüfschalter, Trennverfahren und persönliche Schutzausrüstung. Installation und Inbetriebnahme müssen von qualifiziertem Personal durchgeführt werden, wobei der Stromkreis bei Bedarf für die Aufgabe freigeschaltet sein muss.
Häufige Messfehler nach der Verdrahtung
- ein CT ist der falschen Spannungsphase zugeordnet;
- ein CT ist umgekehrt angeschlossen, was zu negativer Leistung oder falschen Import-/Export-Summen führt;
- das Wandlerverhältnis im Messgerät stimmt nicht mit dem Verhältnis auf dem Typenschild überein;
- das Messgerät ist für ein Dreiphasen-Vierleitersystem konfiguriert, während es an ein Dreileitersystem angeschlossen ist, oder umgekehrt;
- eine Spannungspfadsicherung ist unterbrochen, wodurch eine Phase mit null angezeigt wird oder die Gesamtsumme verfälscht wird;
- der Neutralleiter fehlt, obwohl die gewählte Topologie ihn erfordert;
- die Modbus-Skalierung ist falsch, obwohl die lokale Anzeige korrekt ist.
Der Abschlusstest sollte Phasenströme, Phasenleistungen, Gesamtleistung, Leistungsfaktor und Energierichtung mit einem bekannten Betriebszustand vergleichen. Akzeptieren Sie keinen plausiblen kWh-Gesamtwert, ohne die Daten auf Phasenebene zu prüfen.
Genauigkeitsklassen von Energiezählern erklärt
Eine Genauigkeitsklasse ist eine normdefinierte Leistungskategorie, die an spezifizierten Strompunkten, Leistungsfaktoren, Referenzbedingungen und Einflussgrößen geprüft wird. Sie darf nicht als allgemeines Versprechen verstanden werden, dass jeder angezeigte Wert immer innerhalb der Klassennummer als fester Prozentsatz liegt.
Das aktuelle IEC-Rahmenwerk trennt allgemeine Anforderungen von den Anforderungen für spezifische Genauigkeitsklassen.
| Standard | Hauptanwendungsbereich für diesen Artikel | Klassen oder Grenzwerte |
|---|---|---|
| IEC 62052-11:2020 | Allgemeine Anforderungen, Prüfungen, Prüfbedingungen, Kennzeichnung und allgemeine Aspekte der Genauigkeitsprüfung für AC- und DC-Stromzähler | Legt nicht von sich aus die Wirkenergieklasse fest |
| IEC 62052-31:2024 | Produktsicherheitsanforderungen und zugehörige Typprüfungen für Strommesseinrichtungen | Sicherheitsbereich, keine Genauigkeitsklasse für Energie |
| IEC 62053-21:2020 | Static meters for AC active energy | Klassen 0.5, 1 und 2 |
| IEC 62053-22:2020 | Transformer-operated static meters for AC active energy | Klassen 0.1S, 0.2S und 0.5S |
| IEC 62053-24:2020 | Statische Zähler für die Grundschwingungs-Blindleistung | Klassen 0.5S, 1S, 1, 2 und 3 |
| IEC 61557-12:2018+AMD1:2021 | Leistungsmess- und Überwachungsgeräte für industrielle und gewerbliche Verteilungssysteme | Ein anderes Geräte- und Leistungsrahmenwerk; nicht austauschbar mit IEC 62053-Deklarationen |
Was bedeutet das S-Suffix?
Die S-Klassen in IEC 62053-22 gelten für transformatorbetriebene Wirkstromzähler und beinhalten klassenspezifische Leistungsanforderungen über definierte Betriebspunkte hinweg, einschließlich Schwachlastbedingungen. Das Suffix sollte nicht allein aus dem Namen interpretiert werden. Beschaffungsunterlagen sollten die vollständige Norm, die Klasse, die Anschlussmethode und die vom Projekt geforderte Ausgabe zitieren.
Zählergenauigkeit ist nicht Systemgenauigkeit
Bei einer Installation mit Stromwandler wird das Endergebnis von mehr als nur dem Zähler beeinflusst:
- Zählergenauigkeit und Betriebsbereich;
- Stromwandler-Übersetzungsverhältnis und Phasenfehler;
- Stromwandler-Bürde und Eigenschaften der Sekundärleitungen;
- Phasenzuordnung und Polarität;
- Genauigkeit und Durchgängigkeit der Spannungsreferenz;
- konfiguriertes Wandlerverhältnis;
- Installationsumgebung und Qualität der Inbetriebnahme.
Die Spezifikation eines Zählers der Klasse 0.2S macht aus einem schlecht gewählten oder falsch verdrahteten Wandlerstromkreis noch kein Messsystem der Klasse 0.2S. Das Projekt muss die gesamte Messkette sowie alle regionalen gesetzlichen Messvorschriften bewerten, die für die Abrechnung oder Verrechnung gelten.

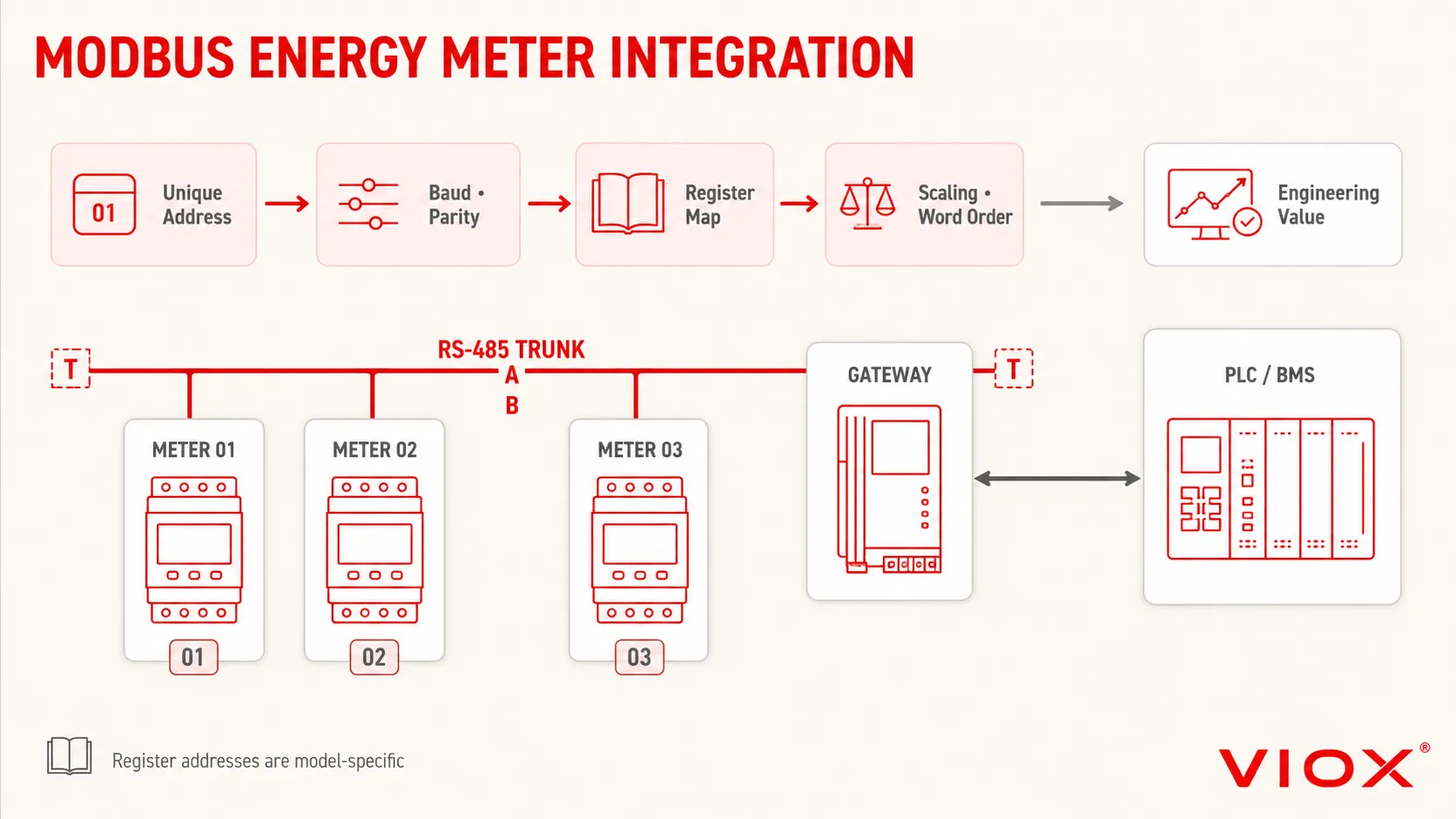

Was ist ein Modbus-Energiezähler?
Ein Modbus-Energiezähler stellt Messwerte über das Modbus-Anwendungsprotokoll bereit. In Niederspannungsverteilungen ist die gängige Implementierung Modbus RTU über ein serielles RS-485-Netzwerk. Einige Zähler unterstützen Modbus TCP über Ethernet.

Modbus definiert ein Request/Reply-Messaging-Framework und Funktionscodes. Es nicht definiert keine universelle Registerbelegung für Energiezähler. Zwei Modbus-Zähler können den gesamten kWh-Wert an unterschiedlichen Adressen speichern, unterschiedliche Skalierungen verwenden oder denselben Wert mit einer anderen Wortreihenfolge kodieren.
Checkliste für Modbus RTU-Verdrahtung und -Konfiguration
| Artikel | Erforderliche Entscheidung | Häufiger Fehler |
|---|---|---|
| Physische Schnittstelle | Überprüfen Sie die RS-485-Anschlussklemmen und ob der Port isoliert ist | Anschluss an einen Impulsausgang oder eine andere serielle Schnittstelle |
| Topologie | Verwenden Sie die in der Gerätedokumentation geforderte Netzwerktopologie, normalerweise ein Hauptstrang mit kurzen Geräteabzweigen | Erstellen von unkontrollierten Sternabzweigen und Reflexionen |
| A/B-Leiter | Behalten Sie die Polaritätskonvention des Herstellers im gesamten Netzwerk bei | Unter der Annahme, dass alle Hersteller A und B identisch kennzeichnen |
| Terminierung | Installieren Sie den Abschlusswiderstand nur an den physischen Enden, wenn dies vom Netzwerkdesign gefordert wird | Abschluss an jedem Zähler oder Weglassen beider Abschlusswiderstände |
| Knotenadresse | Vergeben Sie für jeden Zähler eine eindeutige Adresse | Doppelte Adressen führen zu sporadischen oder widersprüchlichen Antworten |
| Serielles Format | Stimmen Sie Baudrate, Parität und Stoppbits aufeinander ab | Gateway und Zähler verwenden unterschiedliche Einstellungen |
| Registerdefinition | Verwenden Sie die modellspezifische Registerkarte | Unter Annahme einer generischen kWh-Adresse |
| Datenformat | Bestätigen Sie die 16-Bit- oder 32-Bit-Breite, Vorzeichenbehaftung, Wortreihenfolge und Byte-Reihenfolge | Korrekte Adresse, aber unmögliche Werte |
| Skalierung und Einheiten | Wenden Sie den dokumentierten Multiplikator und das Verhalten des Wandlerverhältnisses (CT/PT) an | Reading 12345 as 12,345 kWh instead of 123.45 kWh |
Die Modbus Organization empfiehlt für neue serielle Implementierungen ihr aktuelles Serial Line Protocol and Implementation Guide anstelle der veralteten seriellen Spezifikation von 1996.
Eine praktische Modbus-Inbetriebnahmesequenz
- Bestätigen Sie, dass die lokale Zähleranzeige plausible Werte für Spannung, Strom, Leistung und Energierichtung anzeigt.
- Notieren Sie die Zähleradresse, Baudrate, Parität, Stoppbits und den Kommunikationsmodus.
- Schließen Sie einen Zähler an den Inbetriebnahme-Client an, bevor Sie das vollständige Netzwerk hinzufügen.
- Lesen Sie ein einfach dokumentiertes Register und überprüfen Sie den Funktionscode sowie die Adresskonvention.
- Bestätigen Sie Datentyp, Wortreihenfolge, Skalierungsfaktor und technische Einheit.
- Vergleichen Sie den Fernwert mit der lokalen Anzeige unter einer stabilen Last.
- Fügen Sie die verbleibenden Knoten hinzu und überprüfen Sie, ob jede Adresse unabhängig antwortet.
- Dokumentieren Sie die endgültige Registerkarte, Skalierungsregeln, das Wandlerverhältnis, die Firmware-Version und die Gateway-Konfiguration.
Denken Sie daran, dass einige Software-Anwendungen Registeradressen in einsbasierter Notation anzeigen, während Protokollnachrichten nullbasierte Offsets verwenden. Betrachten Sie die Anweisungen des Herstellers zur Registerkarte als maßgeblich für das ausgewählte Modell.
So spezifizieren Sie das richtige Energiezählgerät
Verwenden Sie die folgende Reihenfolge, um die Anwendung in eine Zählerspezifikation umzuwandeln.
1. Definieren Sie den Messzweck
Geben Sie an, ob der Zähler für das Energiemanagement, die Überwachung auf Maschinenebene, die Unterzählererfassung für Mieter, die Kostenstellenabrechnung, die Verfolgung von Import/Export bei erneuerbaren Energien oder die regulierte Abrechnung vorgesehen ist. Der Zweck bestimmt die erforderlichen Nachweise, Versiegelungen, Genauigkeiten und regionalen Zulassungen.
2. Definieren Sie das elektrische System
Aufzeichnung:
- AC oder DC;
- Nennspannung und Frequenz;
- einphasig oder dreiphasig;
- Drei- oder Vierleiter-Topologie;
- maximaler Betriebsstrom;
- nur Bezug oder bidirektionaler Energiefluss.
3. Wählen Sie den Messanschluss
Verwenden Sie den Direktanschluss nur, wenn der angegebene Strompfad, die Anschlussklemmen, die Leiter, das Gehäuse und die thermischen Bedingungen des Messgeräts für den Stromkreis geeignet sind. Spezifizieren Sie andernfalls eine wandlergesteuerte oder eine andere zugelassene Transformatoranordnung.
4. Messgrößen spezifizieren
Listen Sie die exakt benötigten Register auf: Wirkenergie, Blindenergie, Bezug/Einspeisung, Leistung, Phasenspannung, Phasenstrom, Gesamtleistung, Leistungsfaktor, Frequenz oder andere Parameter. Gehen Sie nicht davon aus, dass “Multifunktion” jeden erforderlichen Wert beinhaltet.
5. Normen und Genauigkeitsnachweise angeben
Nennen Sie die vollständige Norm und Genauigkeitsklasse, die für den Messzweck geeignet ist. Spezifizieren Sie bei wandlergesteuerten Systemen die Anforderungen an die Stromwandler und bewerten Sie die gesamte Messkette. Regionale Abrechnungs-, Submetering- und eichrechtliche Vorschriften müssen separat geprüft werden.
6. Ausgänge und Integration definieren
Fordern Sie für Modbus RTU mindestens Folgendes an:
- Details zur elektrischen RS-485-Schnittstelle;
- unterstützter Adressbereich und serielle Einstellungen;
- vollständige Registerkarte;
- Funktionscodes;
- Datentypen, Byte-Reihenfolge, Wort-Reihenfolge, Einheiten und Skalierungsfaktoren;
- Aktualisierungsrate und Informationen zur Antwortzeit;
- Details zur Isolierung;
- Konfigurations- und Inbetriebnahmehinweise.
7. Installationsbeschränkungen bestätigen
Überprüfen Sie Montageformat, Modulbreite oder Schalttafelausschnitt, Anschlussklemmenzugang, Leiterkapazität, Vorkehrungen zum Kurzschließen von Stromwandlern (CT), Betriebstemperatur, Gehäuseschutzart, Sichtbarkeit der Anzeige und Wartungstrennung.
Die Verteilerkasten und Auswahlhilfe bietet zusätzlichen Kontext für das Komponentenlayout und die Gehäuseplanung. Für Last- und Schalttafelberechnungen siehe Elektrische Formeln für die Planung und Wartung von Niederspannungsschaltanlagen.
Checkliste für die Spezifikation von Energiezählern
Bevor Sie ein Angebot anfordern oder eine Schalttafelzeichnung freigeben, erfassen Sie:
- Messzweck und ob gesetzliche Messvorschriften gelten;
- Systemspannung, Frequenz, Phasenanzahl und Leiteranordnung;
- Direktanschluss oder Anschluss über Stromwandler (CT);
- maximaler Strom oder Stromwandlerverhältnis (CT-Verhältnis) und Sekundärbemessung;
- Wirk-, Blind-, Bezugs-/Einspeise- und Lastfunktionen;
- erforderliche IEC-Norm und Genauigkeitsklasse;
- Impulsausgangskonstante und Kontaktbelastbarkeit, falls verwendet;
- Anforderungen an Modbus RTU oder TCP;
- modellspezifische Registerbelegung und Skalierungsdokumentation;
- Hutschienen-, Schalttafel-, Sockel- oder Gehäusemontage;
- Hilfsspannung, falls erforderlich;
- Betriebsumgebung und Gehäusebedingungen;
- Inbetriebnahmeprüfverfahren und Dokumentationspaket.
Häufig Gestellte Fragen
Misst ein Energiezähler kW oder kWh?
Seine bestimmende Funktion ist die akkumulierte Energie, normalerweise kWh. Viele elektronische Energiezähler zeigen auch die momentane kW-Leistung an, aber ein Gerät, das kW misst, bietet nicht notwendigerweise eine normgerechte Energiemessung.
Ist ein Energiezähler der Klasse 1 immer auf plus oder minus 1 Prozent genau?
Nein. Die Klasse bezieht sich auf einen definierten Leistungsbereich gemäß Norm unter festgelegten Strom-, Leistungsfaktor-, Referenz- und Einflussbedingungen. Prüfen Sie die geltende Norm und die Erklärung des Zählers, anstatt die Klassennummer als universelle Anzeigetoleranz zu betrachten.
Wann sollte ein wandlergesteuerter Energiezähler verwendet werden?
Verwenden Sie ihn, wenn die Anwendung aufgrund von Stromstärke, Schaltschrankarchitektur, galvanischer Trennung, Genauigkeitsstrategie oder Projektspezifikationen eine wandlergestützte Messung erfordert. Der Zähler, das Wandlerverhältnis, die Wandlergenauigkeit, die Bürde, die Verdrahtung und die Konfiguration müssen als eine Kette ausgelegt sein.
Was passiert, wenn ein Stromwandler falsch herum eingebaut wird?
Die betroffene Phase kann negative Leistung, eine umgekehrte Energierichtung, Export statt Import oder eine fehlerhafte dreiphasige Summe aufweisen. Das genaue Ergebnis hängt von der Zählerkonfiguration und den anderen Phasenanschlüssen ab.
Verwendet jedes Modbus-Energiezählgerät dieselben Register?
Nein. Modbus definiert Nachrichten- und Funktionscodes, kein universelles Datenmodell für Energiezähler. Registeradressen, Einheiten, Skalierung und Datenformate sind hersteller- und modellspezifisch.
Kann ein Multifunktions-Energiezähler einen Netzqualitätsanalysator ersetzen?
Nicht automatisch. Ein Zähler kann Oberschwingungen oder THD anzeigen, ohne den für ein Netzqualitätsmessgerät erforderlichen Leistungsrahmen zu erfüllen. Überprüfen Sie die angegebene Norm und den erforderlichen Messzweck.
Quellen und Normen
- IEC 62052-11:2020 – Allgemeine Anforderungen an Einrichtungen für die Elektrizitätsmessung
- IEC 62052-31:2024 – Produktsicherheitsanforderungen an Einrichtungen für die Elektrizitätsmessung
- IEC 62053-21:2020 – Static meters for AC active energy, classes 0.5, 1, and 2
- IEC 62053-22:2020 – Transformatorbetriebene statische Zähler für Wirkenergie (AC), Klassen 0.1S, 0.2S und 0.5S
- IEC 62053-24:2020 – Statische Zähler für Blindenergie der Grundschwingung
- IEC 61557-12:2018+AMD1:2021 – Geräte zur Messung und Überwachung der Netzqualität
- Modbus Organization – Spezifikationen und Implementierungsleitfäden
