3-polige vs. 4-polige SPD: Leitfaden für TN-C, TN-S & TT

Der Unterschied zwischen einem 3-poligen und einem 4-poligen Überspannungsschutzgerät (SPD) besteht nicht einfach darin, dass das eine kleiner ist und das andere mehr Leiter schützt. In einer dreiphasigen Wechselstrominstallation hängt die korrekte Konfiguration davon ab, ob das System über einen verteilten Neutralleiter verfügt, ob Neutralleiter und Schutzleiter kombiniert oder getrennt sind, an welcher Stelle diese Trennung erfolgt und ob ein Schutz im Gleichtakt- oder Gegentaktmodus erforderlich ist.

Als praktischer Ausgangspunkt gilt:

TN-C verwendet normalerweise eine 3+0-Konfiguration zwischen L1, L2, L3 und PEN.
TN-S kann 4+0 oder 3+1 verwenden, abhängig von den geltenden nationalen Vorschriften, Schutzzielen und dem Produktdesign.
TT verwendet normalerweise 3+1, mit drei Außenleiter-gegen-Neutralleiter-Schutzpfaden und einem separaten Neutralleiter-gegen-PE-Pfad.
TN-C-S muss am Installationspunkt bewertet werden: vor der PEN-Aufteilung verhält es sich wie ein TN-C-System; nach der Aufteilung wie ein TN-S-System.

Ein vierpoliger SPD ist daher nicht automatisch sicherer oder besser als ein dreipoliger SPD. Das Gerät muss zur Systemtopologie passen.

Umfang: Dieser Artikel befasst sich mit IEC-basierten Drehstrom-Niederspannungsinstallationen. Er bietet keine allgemeingültige Auswahlregel für Photovoltaik-Gleichstrom, Batterie-Gleichstrom, nordamerikanische Delta-/High-Leg-Systeme oder spezielle IT-Netze.

Wichtigste Erkenntnisse

Die “Polzahl” eines SPD entspricht nicht der Polzahl eines Leitungsschutzschalters. Ein SPD wird parallel geschaltet und schaltet im Normalbetrieb die Lastleiter nicht.
3+0, 4+0und 3+1 beschreiben Schutzpfade oder Anschlusskonfigurationen, nicht lediglich die Gehäusebreite.
Ein 3+1 SPD und ein 4+0 SPD können beide vier DIN-Module belegen, während sie unterschiedliche interne Schutzmodi bieten.
TN-C verfügt über einen PEN-Leiter, daher gibt es an diesem Punkt keinen getrennten N-PE-Pfad; eine 3+0-Anordnung ist der übliche Ausgangspunkt.
Nach der Trennung von N und PE muss das Design den Neutralleiter sowie den erforderlichen Gleichtakt- und Gegentaktschutz berücksichtigen.
Die Klassifizierung Typ 1, Typ 2 oder Typ 1+2 ist unabhängig von der Polkonfiguration.
Die endgültige Auswahl erfordert weiterhin Uc, Hoch, Unter, Imax oder Iimp, Kurzschlussverhalten, Vorsicherung und Überprüfung der Leitungslänge.

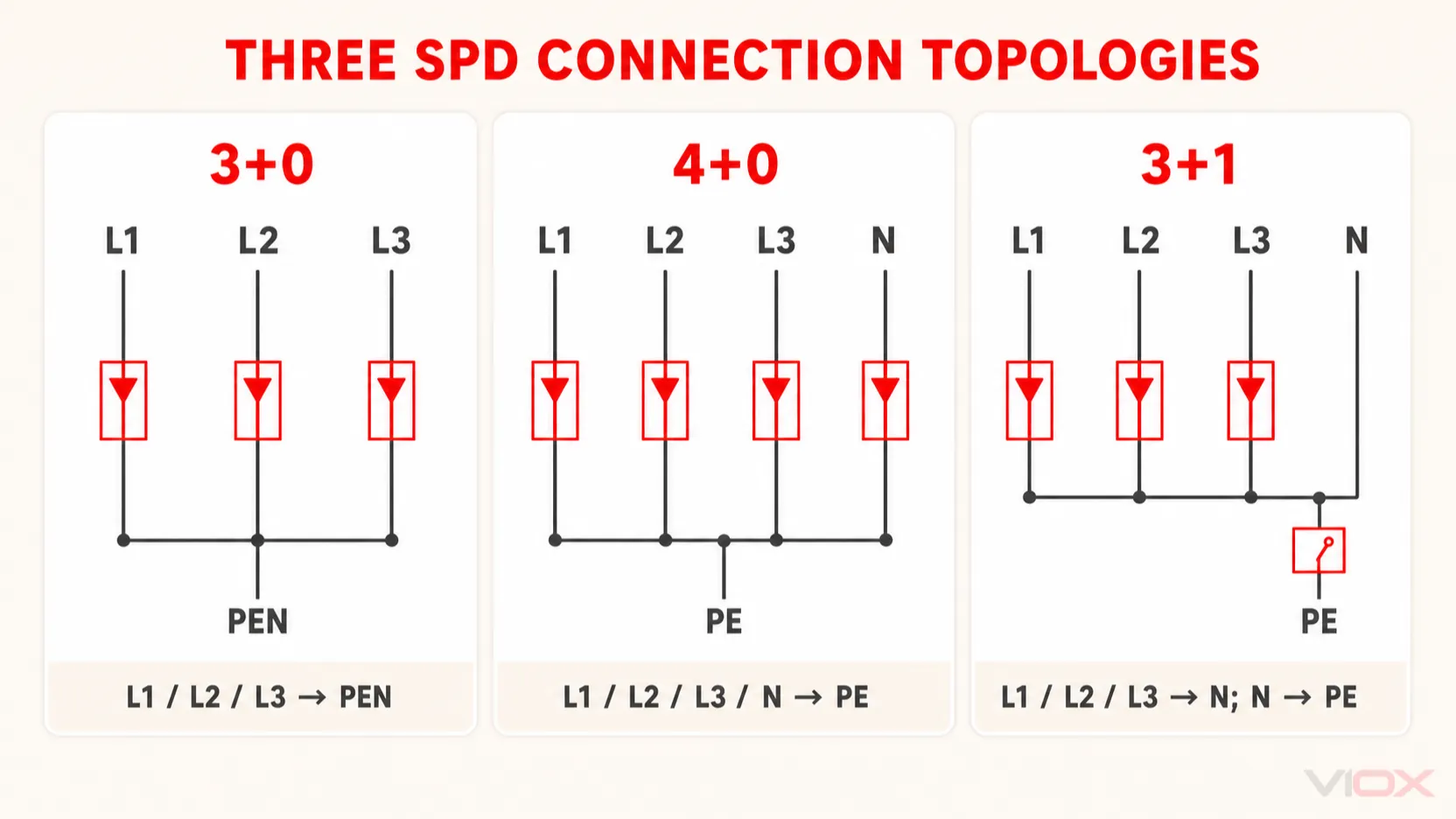

Kurzer Vergleich: 3-polig, 4-polig, 3+0, 4+0 und 3+1

Katalogbegriff	Typische Schutzanordnung	Allgemeiner Anwendungsausgangspunkt	Wichtige Einschränkung
3-poliger SPD	Häufig drei Schutzpfade für L1, L2 und L3	Dreiphasensysteme ohne separaten Neutralleiterschutzpfad an diesem Punkt	“3-polig” allein spezifiziert nicht den Bezugsleiter oder den internen Schaltkreis
4-poliger SPD	Häufig vier Schutzpfade von aktivem Leiter zu Erde	Dreiphasensysteme mit verteiltm Neutralleiter, bei denen eine 4+0-Konfiguration zulässig ist	Bietet nicht automatisch dasselbe Gegentaktverhalten wie 3+1
3+0	L1-PEN, L2-PEN, L3-PEN in einer typischen TN-C-Anwendung	TN-C oder der TN-C-Teil eines TN-C-S-Systems	Nicht der Standard, nachdem der PEN in N und PE aufgeteilt wurde
4+0	Typischerweise L1-PE, L2-PE, L3-PE und N-PE	Einige TN-S-Anwendungen	Genaue Elemente und Schutzmodi müssen anhand des Schaltplans bestätigt werden
3+1	L1-N, L2-N, L3-N plus N-PE	TT- und viele TN-S-Anwendungen	Das N-PE-Element und das Folgestromlöschvermögen müssen dem System und der Produktnorm entsprechen

Hersteller verwenden die Begriffe “Pol” und “Modul” nicht immer” 3P+N, 3+1und 4P einheitlich. Der auf dem Produkt oder im Datenblatt abgedruckte Schaltplan ist zuverlässiger als die kurze Katalogbezeichnung.

Klären Sie zunächst, was “Pol” bei einem SPD bedeutet

Bei einem Leitungsschutzschalter gibt die Polzahl normalerweise an, wie viele stromführende Leiter durch den Schaltmechanismus geschaltet oder geschützt werden. Ein SPD funktioniert anders. Es wird parallel zur Versorgung geschaltet und bietet bei einer transienten Überspannung einen temporären Pfad mit niedriger Impedanz.

Bei SPDs können Hersteller “Pol” verwenden, um Folgendes zu beschreiben:

die Anzahl der geschützten aktiven Leiter;
die Anzahl der austauschbaren Schutzmodule;
die Anzahl der internen Schutzpfade;
die Anzahl der DIN-Module;
oder eine kommerzielle Produktfamilienbezeichnung.

Diese Beschreibungen können übereinstimmen, müssen es aber nicht. Eine kompakte 3+1-Einheit kann mehrere Schutzelemente in weniger sichtbaren Modulen integrieren, während ein anderes Design ein Modul pro Modus verwendet.

Bevor Sie die Auswahl nach Polzahl treffen, prüfen Sie den Schaltplan auf die tatsächlichen Verbindungen zwischen L1, L2, L3, N, PE und PEN.

Was bedeuten 3+0, 4+0 und 3+1?

3+0 SPD-Konfiguration

Eine typische 3+0 Anordnung bietet drei Schutzpfade:

L1 gegen PEN;
L2 gegen PEN;
L3 gegen PEN.

Dies entspricht einem TN-C-System, bei dem Neutralleiter- und Schutzleiterfunktionen im PEN-Leiter kombiniert sind. Da N und PE an diesem Punkt nicht getrennt wurden, gibt es keinen unabhängigen N-PE-Schutzpfad.

Das “+0” bedeutet nicht, dass das System keine Erdverbindung hat. Es bedeutet, dass es kein separates zusätzliches Neutralleiter-Erde-Schutzelement in der Baugruppe gibt.

4+0 SPD-Konfiguration

Eine typische 4+0 Die Anordnung bietet vier Gleichtaktpfade:

L1 gegen PE;
L2 gegen PE;
L3 gegen PE;
N gegen PE.

Diese Anordnung kann in geeigneten TN-S-Drehstromsystemen mit vier Leitern verwendet werden, abhängig vom Produktdesign und den geltenden Installationsvorschriften. Die vier Pfade basieren üblicherweise auf spannungsbegrenzenden Komponenten, jedoch muss die genaue interne Technologie verifiziert und nicht vorausgesetzt werden.

Die 4+0-Architektur ist stark bei der direkten Gleichtaktschutzschaltung zwischen aktivem Leiter und Erde. Die Gegentaktspannung zwischen Außenleiter und Neutralleiter kann je nach Design indirekt durch zwei in Reihe geschaltete Schutzelemente begrenzt werden. Dies ist nicht gleichbedeutend mit dedizierten L-N-Schutzelementen.

3+1 SPD-Konfiguration

Eine typische 3+1 Die Anordnung verwendet:

drei spannungsbegrenzende Pfade von L1, L2 und L3 gegen N;
einen schaltenden Schutzpfad von N gegen PE, üblicherweise realisiert durch eine Funkenstrecke oder Gasentladungstechnologie.

Dies erzeugt einen direkten Gegentaktschutz (Differential Mode) zwischen Außenleiter und Neutralleiter sowie einen koordinierten Gleichtakt-Ableitpfad (Common Mode) zwischen Neutralleiter und Schutzleiter. Das N-PE-Element verhindert zudem einen dauerhaften leitfähigen Pfad zwischen Neutralleiter und PE.

Die exakte Komponententechnologie, das Verhalten bei temporären Überspannungen, das netzfrequente Folgestromlöschvermögen und die Koordination innerhalb der Baugruppe bleiben herstellerspezifisch. “3+1” kennzeichnet die Topologie; sie ist für sich genommen kein Nachweis für sämtliche Leistungsmerkmale.

Gleichtakt (Common Mode) vs. Gegentakt (Differential Mode): Der tatsächliche technische Unterschied

Die Polzahl ist nur ein Indikator. Das eigentliche Ziel ist die Begrenzung der Spannung, die an der Isolierung und den Anschlüssen der Betriebsmittel auftritt.

Gleichtakt-Stoßspannung

Gleichtaktspannung tritt zwischen aktiven Leitern und Erde auf:

L1-PE;
L2-PE;
L3-PE;
und, sofern ein Neutralleiter verteilt ist, N-PE.

Blitzinduzierte Transienten werden häufig von Gleichtakteffekten dominiert. Eine grundlegende SPD-Anordnung benötigt daher einen zuverlässigen Ableitpfad von den aktiven Leitern zum PE oder PEN.

Gegentakt-Überspannung

Gegentaktspannung tritt zwischen aktiven Leitern auf, insbesondere:

L1-N, L2-N und L3-N;
oder zwischen den Außenleitern.

In TN-S- und TT-Systemen können Erdung des Neutralleiters und Impedanzasymmetrien einen Teil eines Gleichtaktereignisses in eine Gegentaktspannung umwandeln. Empfindliche Verbraucher, die zwischen Außenleiter und Neutralleiter angeschlossen sind, erfordern daher mehr als die einfache Annahme, dass jede transiente Überspannung nur auf Erde bezogen bleibt.

Eine 3+1-Schaltung bietet direkte L-N-Pfade. Eine 4+0-Schaltung bietet primär Pfade von den aktiven Leitern zum PE, wobei der vollständige Geräteschutz von der internen Schaltung und der resultierenden Spannung an den jeweiligen Lastklemmen abhängt.

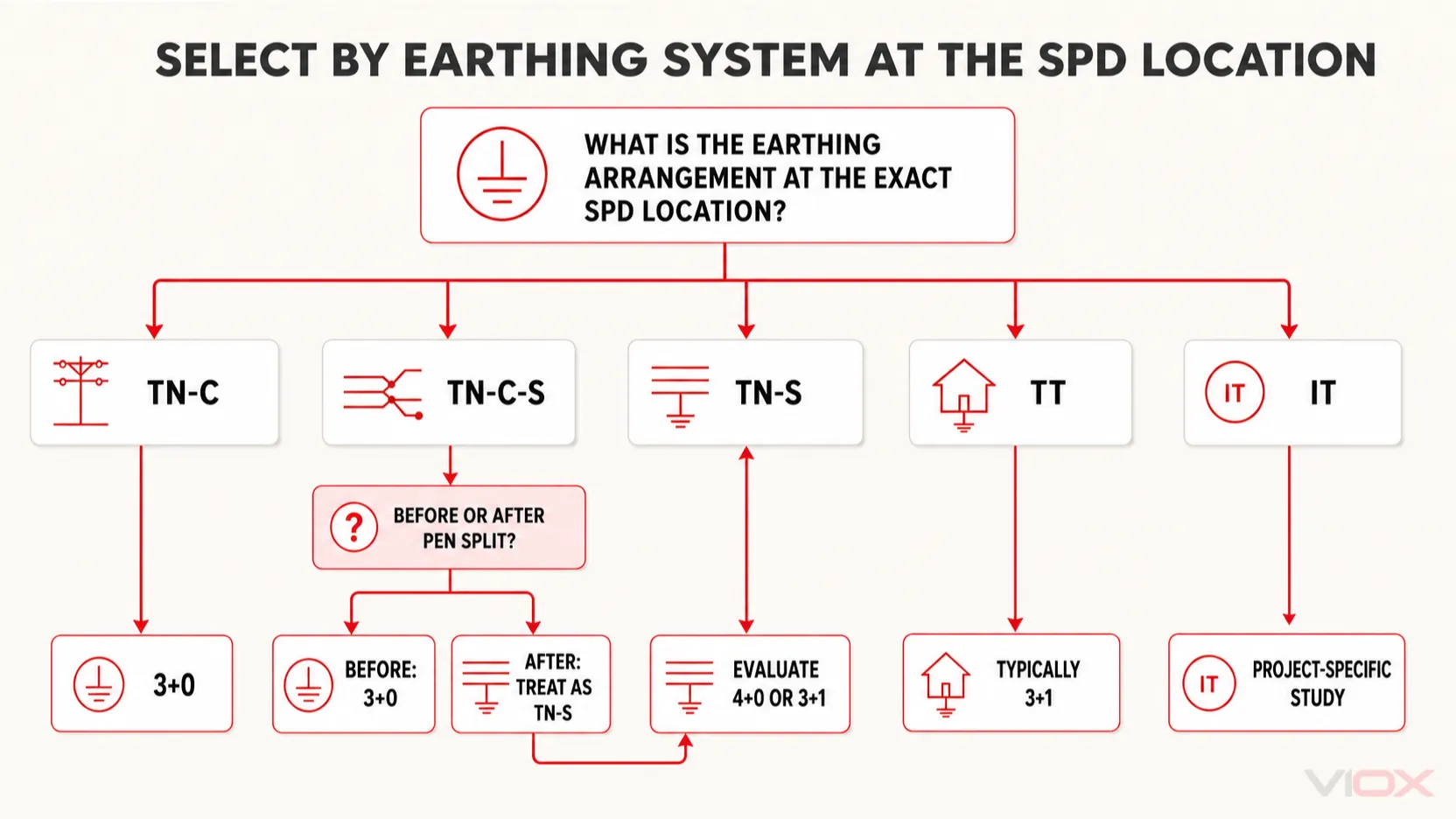

Auswahl nach Erdungssystem

Die folgende Tabelle ist ein grundlegender Rahmen und kein Ersatz für die geltende nationale Umsetzung der IEC 60364, das Schaltbild des SPD-Herstellers oder die projektspezifische Schutzstudie.

Erdungssystem und Einbauort des SPD	Vorhandene Leiter	Typische Ausgangskonfiguration	Technischer Grund
TN-C	L1, L2, L3, PEN	3+0	PEN kombiniert Neutral- und Schutzleiterfunktionen; es gibt keinen separaten N-PE-Pfad
TN-C-S vor der PEN-Aufteilung	L1, L2, L3, PEN	3+0	Dieser Abschnitt folgt elektrisch den TN-C-Prinzipien
TN-C-S nach der PEN-Aufteilung	L1, L2, L3, N, PE	Wie TN-S behandeln: 4+0 oder 3+1 bewerten	N und PE sind nun getrennte Leiter
TN-S	L1, L2, L3, N, PE	4+0 oder 3+1, abhängig von den örtlichen Vorschriften	Sowohl Gleichtakt- als auch, sofern erforderlich, Gegentaktschutz müssen berücksichtigt werden
TT	L1, L2, L3, N, PE mit lokaler Anlagenerdung	Typischerweise 3+1	Direkter L-N-Schutz sowie ein koordinierter N-PE-Schaltpfad sind für die getrennte Erdungsanordnung geeignet
IT	Variiert je nach Neutralleiterverteilung und Quellenimpedanz	Projektspezifisch	Das Spannung-gegen-Erde-Verhalten ändert sich beim ersten Fehler; eine allgemeine 3P/4P-Regel ist unsicher

Für eine umfassendere Erläuterung dieser Netzformen siehe TN- vs. TT- vs. IT-Erdungssysteme.

TN-C: Warum üblicherweise 3+0 verwendet wird

Im TN-C-System übernimmt der PEN-Leiter sowohl die Schutz- als auch die Neutralleiterfunktion. Der SPD wird normalerweise von jedem Außenleiter zum PEN geschaltet.

Das Hinzufügen eines separaten “Neutralleiterpols” ist konzeptionell falsch, wenn an dieser Stelle kein unabhängiger Neutralleiter existiert. Noch wichtiger ist, dass der PEN-Leiter niemals wie ein gewöhnlicher schaltbarer Neutralleiter behandelt werden darf. Seine Schutzfunktion hat Vorrang.

Die richtige Frage lautet nicht: “Würden vier Pole zusätzlichen Schutz bieten?”, sondern: “Welche Leiter und Isolationspfade existieren an genau diesem Punkt im Netz?” Für TN-C führt die übliche Antwort zu drei L-PEN-Modi.

TN-S: 4+0 oder 3+1?

Das TN-S-System verfügt im gesamten relevanten Installationsabschnitt über getrennte Neutral- und Schutzleiter. Das bedeutet, dass das SPD-Design die Beanspruchungen L-PE, N-PE und potenziell L-N berücksichtigen muss.

Sowohl 4+0- als auch 3+1-Anordnungen sind in TN-S-Systemen zu finden:

Wählen Sie eine geeignete 4+0-Ausführung wenn die geltenden Regeln dies zulassen und die Priorität auf einem direkten Gleichtaktschutz von jedem aktiven Leiter zum PE liegt.
Wählen Sie eine geeignete 3+1-Ausführung wenn ein direkter Gegentaktschutz zwischen Außenleiter und Neutralleiter sowie ein separater N-PE-Schaltpfad erforderlich oder bevorzugt sind.

Die Entscheidung muss auch die Anordnung der Fehlerstrom-Schutzeinrichtung (RCD) der Anlage, transiente Überspannungen, die Isolationskoordination und die zu schützenden Betriebsmittel berücksichtigen. Interpretieren Sie “4P” nicht als universelles Upgrade gegenüber “3+1”. Sie lösen den transienten Pfad auf unterschiedliche Weise.

TT: Warum 3+1 die typische Wahl ist

In TT-Systemen ist der Sternpunkt der Quelle geerdet und die berührbaren leitfähigen Teile sind mit einem lokalen Erder verbunden. Die Erdung der Quelle und die Erdung der Anlage bilden daher keinen identischen Schutzleiterpfad wie im TN-System.

Ein 3+1-Überspannungsschutzgerät (SPD) platziert die spannungsbegrenzenden Elemente zwischen jeder Phase und dem Neutralleiter, mit einem separaten schaltenden Element zwischen Neutralleiter und PE. Diese Anordnung:

bietet einen direkten L-N-Schutz für Geräte zwischen Phase und Neutralleiter;
stellt einen N-PE-Ableitpfad während des Stoßstroms bereit;
vermeidet normale Ableitströme durch den N-PE-Pfad, wenn ein geeignetes Schaltelement verwendet wird;
und unterstützt die Koordination mit dem TT-Schutzkonzept bei korrekter Auswahl und Installation.

Die Position des SPD relativ zu einem RCD, der Ausfallmodus des SPD und der Vorsicherungsschutz müssen den geltenden Installationsvorschriften entsprechen. “3+1 verwenden” ist die grundlegende Architektur, nicht die vollständige Spezifikation.

TN-C-S: Identifizieren Sie immer, auf welcher Seite der PEN-Aufteilung Sie sich befinden.

TN-C-S führt zu vielen Fehlern bei der Auswahl zwischen 3-poligen und 4-poligen Geräten, da dieselbe Installation zwei unterschiedliche Leiteranordnungen enthält.

Vor dem Trennpunkt:

das System ist TN-C;
Neutralleiter und Schutzleiter sind als PEN kombiniert;
eine 3+0-Anordnung ist der übliche Ausgangspunkt.

Nach dem Trennpunkt:

das System ist TN-S;
N und PE müssen getrennt bleiben;
4+0 oder 3+1 gemäß den erforderlichen Schutzmodi und lokalen Vorschriften bewerten.

Leiten Sie den korrekten SPD niemals allein aus der Anlagenbeschreibung ab. Überprüfen Sie den tatsächlichen Installationspunkt im einpoligen Schaltplan und kontrollieren Sie, an welcher Stelle der PEN-Leiter in separate N- und PE-Leiter aufgeteilt wird.

Ein dreistufiges Auswahlverfahren

Schritt 1: Bestimmung der Leiter- und Erdungskonfiguration am Installationsort des SPD

Aufzeichnung:

ob der Neutralleiter verteilt ist;
ob der Schutzleiter als PE oder PEN ausgeführt ist;
ob sich der SPD vor oder nach einer PEN-Aufteilung befindet;
ob an diesem Punkt ein TN-C-, TN-S-, TT-, TN-C-S- oder IT-System vorliegt.

Dieser Schritt bestimmt, ob 3+0, 4+0, oder 3+1 ist auch elektrisch sinnvoll.

Schritt 2: Festlegung der erforderlichen Schutzmodi

Identifizieren Sie die Isolationspfade der Betriebsmittel, die geschützt werden müssen:

Außenleiter gegen PE/PEN;
Neutralleiter gegen PE;
Außenleiter gegen Neutralleiter;
Außenleiter gegen Außenleiter, sofern relevant.

Vergleichen Sie anschließend diese Anforderungen mit dem vom Hersteller bereitgestellten Schaltplan des SPD. Leiten Sie die Schutzmodi nicht allein aus der Polzahl ab.

Schritt 3: Überprüfung der vollständigen SPD-Spezifikation

Nach Auswahl der Topologie prüfen Sie:

Typ 1, Typ 2 oder kombinierter Typ 1+2, basierend auf Blitzgefährdung, äußerem Blitzschutz, Installationsort und der anwendbaren Auslegungsmethode;
Uc, geeignet für die maximale Dauerspannung in jedem Schutzmodus und die Erdungskonfiguration;
Hoch, abgestimmt auf die Stoßspannungsfestigkeit der zu schützenden Betriebsmittel;
Unter, Imax, und gegebenenfalls Iimp;
prospektiver Kurzschlussstrom und das Kurzschlussverhalten des SPD;
erforderliche Vorsicherung oder Leitungsschutzschalter;
netzfrequentes Folgestromlöschvermögen bei Verwendung von Schaltelementen;
Anforderungen an Statusanzeige und Fernmeldung;
Leiterquerschnitt, Anschlussdrehmoment und Umgebungsbedingungen.

Für die Parameterunterscheidungen verwenden Sie die VIOX-Leitfäden, um Uc im Vergleich zu Up bei Überspannungsschutzgeräten (SPD) und Imax vs. In bei SPD.

Die Polzahl bestimmt nicht den SPD-Typ

Ein häufiger Spezifikationsfehler ist die Annahme, dass:

dreipolig bedeutet Typ 1;
vierpolig bedeutet Typ 2;
oder eine höhere Modulanzahl bedeutet ein höheres Ableitvermögen.

Dies sind separate Merkmale.

Auswahlmaß	Was es beschreibt	Beispiele
Polzahl/Konfiguration	Leiter und Modi, die durch den SPD verbunden sind	3+0, 4+0, 3+1
SPD-Typ/Prüfklasse	Stoßstrombelastbarkeit und Installationsrolle	Typ 1, Typ 2, Typ 3, Typ 1+2
Nennspannung	Dauerspannung und Schutzpegel	`Uc`, `Hoch`
Aktuelle Bewertung	Ableit- oder Stoßstromvermögen	`Unter`, `Imax`, `Iimp`
Mechanische Bauform	Montagefläche und Wartungsmethode	Kompakt, modular, steckbar, fest installiert

Eine 3+1-Konfiguration kann Typ 1, Typ 2 oder eine kombinierte Typ 1+2-Ausführung sein. Dasselbe gilt für 3+0 und 4+0, sofern der Hersteller diese Ausführungen anbietet und zertifiziert hat. Siehe SPD Typ 1 vs. Typ 2 vs. Typ 3 für die separate Klassifizierungsentscheidung.

Installationsdetails können den Vorteil der korrekten Topologie zunichtemachen

Selbst die korrekte 3+0-, 4+0- oder 3+1-Konfiguration kann bei schlechter Installation einen mangelhaften Schutz bieten.

Anschlussleitungen kurz halten

Stoßströme ändern sich schnell. Entlang der SPD-Anschlussleitungen entsteht eine induktive Spannung, die sich zur Restspannung des SPD addiert. Lange, geschleifte oder schlecht verlegte Leitungen können daher die effektive Spannung, der das Gerät ausgesetzt ist, erhöhen.

Anschluss an die korrekten PE-, PEN- und Neutralleiterpunkte

Erstellen Sie keine unzulässige N-PE-Verbindung, nur um die SPD-Verkabelung zu vereinfachen. Bei TN-C-S ist der Ort der PEN-Aufteilung ein systemdefinierender Punkt und keine Frage der Verkabelungspräferenz.

Installieren Sie den vorgeschriebenen Vorsicherungsschutz

Ein SPD ist kein Überstromschutzeinrichtung. Der Hersteller kann je nach prospektivem Kurzschlussstrom des Systems und dem vorhandenen vorgeschalteten Schutz eine bestimmte Vorsicherung oder einen Leitungsschutzschalter vorschreiben.

Abstimmung mit RCDs und nachgeschalteten Betriebsmitteln

Die Platzierung des SPD in Bezug auf den Fehlerstromschutz beeinflusst Fehlauslösungen und das Ausfallverhalten. Befolgen Sie die geltenden Installationsvorschriften sowie die Koordinationsvorgaben der SPD-/RCD-Hersteller.

Zu den praktischen Installationsrisiken siehe Fehler bei der Installation von Überspannungsschutzgeräten (SPD): Leitungslänge, Erdung, Verdrahtungskonfiguration und Statusanzeigen.

Häufige Auswahlfehler

Fehler 1: Die Annahme, dass vier Pole immer mehr Schutz bieten

Vier physische Module sind nicht automatisch überlegen. Wenn die Konfiguration nicht zum Erdungssystem passt, kann das zusätzliche Modul irrelevant sein oder die Schutzpfade für die Last falsch gewählt sein.

Fehler 2: Die Annahme, dass 4+0 und 3+1 austauschbar sind

Beide können vier Schutzelemente enthalten, aber ihre Anschlusspfade unterscheiden sich. Vergleichen Sie das Schaltbild, nicht nur die Baubreite des Produkts.

Fehler 3: Ignorieren der PEN-Aufteilung im TN-C-S-System

Ein Produkt, das vor der Aufteilung geeignet ist, ist nicht automatisch die korrekte Topologie, nachdem N und PE getrennt wurden.

Fehler 4: Auswahl nach Polzahl vor der Überprüfung `Uc`

Eine korrekte Topologie mit einer ungeeigneten dauerhaften Betriebsspannung kann dennoch zu vorzeitiger Alterung oder unzureichendem Schutz führen. Uc muss für jeden Schutzmodus und jede Netzbedingung überprüft werden.

Fehler 5: Anwendung einer AC-Topologieregel für DC- oder IT-Systeme

PV-Strings, Batteriesysteme, ungeerdete DC-Netze und impedanzgeerdete IT-Systeme weisen ein unterschiedliches Fehler- und transientes Überspannungsverhalten auf. Sie erfordern separate Produktnormen und Auswahlanalysen.

Fehler 6: Vergessen des Schaltplans des Herstellers

Die Katalogterminologie variiert. Der Anschlussplan und die deklarierten Schutzmodi sind der endgültige Nachweis für die tatsächliche Funktion des Geräts.

Spezifikations-Checkliste

Vor der Freigabe eines dreiphasigen Überspannungsschutzgeräts (SPD) sind alle folgenden Punkte zu erfassen:

Netzspannung und -frequenz
Erdungssystem am genauen Installationsort
Anordnung der Leiter L1/L2/L3/N/PE/PEN
Erforderliche Konfiguration: 3+0, 4+0 oder 3+1
Erforderliche Gleichtakt- und Gegentaktpfade
SPD-Typ und anwendbare Produktnorm
Uc für jede Schutzart
Hoch, Unter, Imaxund Iimp wo zutreffend
Prospektiver Kurzschlussstrom
Erforderlicher Backup-Schutz
Folgestromlöschfähigkeit, sofern relevant
RCD-Koordination
Leitungsführung und Länge der Anschlussleiter
Statusanzeige und Fernsignalisierung
Schaltplan des Herstellers und Zertifizierungsnachweise

Wenn der Lieferant kein eindeutiges internes Anschlussdiagramm bereitstellen kann, darf der SPD nicht allein aufgrund einer “3P”- oder “4P”-Produktbezeichnung zugelassen werden.

Endergebnis

Verwenden Sie einen 3-poligen oder 3+0-Überspannungsschutz (SPD), wenn am Installationspunkt drei Außenleiter und ein kombinierter PEN-Leiter vorhanden sind, wie bei TN-C-Systemen oder im TN-C-Teil eines TN-C-S-Systems. Wenn Neutralleiter und PE getrennt sind, wie bei TN-S, bewerten Sie 4+0- und 3+1-Konfigurationen basierend auf dem erforderlichen Gleichtakt- und Gegentaktschutz sowie den geltenden nationalen Vorschriften. Für TT-Systeme ist 3+1 die typische Ausgangskonfiguration.

Die Auswahlreihenfolge ist:

Identifizieren Sie das Erdungssystem und die Leiteranordnung am Installationspunkt.
Definieren Sie die erforderlichen Schutzmodi.
Wählen Sie 3+0, 4+0 oder 3+1.
Überprüfen Sie alle Anforderungen an Spannung, Ableitstrom, Kurzschlussfestigkeit, Vorsicherung und Installation.

Der korrekte SPD ist nicht derjenige mit der höchsten Polzahl. Es ist derjenige, dessen interne Schutzpfade den Spannungen entsprechen, die im tatsächlichen Netz auftreten können.

Zur Produktbewertung überprüfen Sie die VIOX-Produktreihe für Überspannungsschutzgeräte und stellen Sie das einpolige Schaltbild, die Erdungsanordnung, die Systemspannung, den Installationsort, den Blitzschutzkontext sowie den voraussichtlichen Kurzschlussstrom bereit.

Häufig Gestellte Fragen

Ist ein 4-poliger SPD besser als ein 3-poliger SPD?

Nein. Ein 4-poliger SPD ist für eine andere Leiteranordnung ausgelegt. Ein 3+0 SPD ist normalerweise an einem TN-C-Punkt mit PEN-Leiter geeignet, während eine vierpfadige Anordnung erforderlich sein kann, wenn N und PE getrennt sind. Die Eignung ist wichtiger als die Polzahl.

Was ist der Unterschied zwischen einem 4+0 und einem 3+1 SPD?

Ein typischer 4+0 SPD bietet Schutzpfade für L1-PE, L2-PE, L3-PE und N-PE. Ein typischer 3+1 SPD bietet spannungsbegrenzende Pfade für L1-N, L2-N und L3-N sowie einen separaten N-PE-Schaltpfad. Bestätigen Sie die genaue Schaltung beim Hersteller.

Welcher SPD wird normalerweise für TN-C verwendet?

Eine 3+0-Anordnung, die von L1, L2 und L3 zum PEN geschaltet ist, ist der übliche Ausgangspunkt, da TN-C an dieser Stelle keine getrennten N- und PE-Leiter aufweist.

Welcher SPD wird normalerweise für TN-S verwendet?

TN-S kann je nach erforderlichen Schutzmodi, lokalen Vorschriften, Geräteempfindlichkeit, RCD-Anordnung und Produktdesign des Herstellers 4+0 oder 3+1 verwenden.

Welcher SPD wird normalerweise für TT verwendet?

Ein 3+1 SPD ist die typische dreiphasige TT-Lösung: drei Schutzpfade zwischen Außenleiter und Neutralleiter sowie ein koordinierter Schaltpfad zwischen Neutralleiter und PE.

Was sollte bei TN-C-S verwendet werden?

Bestimmen Sie die Position des SPD relativ zur PEN-Aufteilung. Verwenden Sie vor der Aufteilung die TN-C-Logik und bewerten Sie normalerweise 3+0. Behandeln Sie den Abschnitt nach der Aufteilung als TN-S und bewerten Sie 4+0 oder 3+1.

Ist 3P+N dasselbe wie ein 4-poliger SPD?

Nicht unbedingt. Einige Kataloge verwenden beide Bezeichnungen ungenau, aber 3P+N kann sich auf eine 3+1 interne Topologie beziehen, während “4P” sich auf 4+0 beziehen kann. Vergleichen Sie immer den Anschlussplan und die Schutzmodi.

Schützt ein 4-poliger SPD vor Überspannungen zwischen den Phasen?

Nicht automatisch durch eine dedizierte L-L-Komponente. Ein Schutz kann indirekt über mehrere interne Pfade erfolgen, aber das resultierende Schutzniveau hängt von der SPD-Schaltung ab. Überprüfen Sie die deklarierten Modi und Hoch Werte, anstatt von einem direkten L-L-Schutz auszugehen.

Kann ich dieselbe Polauswahlregel für einen Solar-DC-SPD verwenden?

Nein. PV-DC-SPDs werden basierend auf der DC-Spannung, der Erdung des Arrays, Fehlerbedingungen und Normen wie IEC 61643-31 ausgewählt. AC-Begriffe wie TN-C 3+0 können nicht direkt auf einen PV-String übertragen werden.
