Přímá odpověď: Spouštěče motorů jsou elektrická zařízení, která bezpečně spouštějí, zastavují a chrání elektromotory před poškozením. Pět hlavních typů jsou spouštěče Direct-On-Line (DOL), spouštěče hvězda-trojúhelník, softstartéry, frekvenční měniče (VFD) a spouštěče s autotransformátorem. Každý typ slouží specifickým aplikacím na základě velikosti motoru, požadavků na spouštěcí proud a provozních potřeb. Spouštěče DOL jsou vhodné pro motory do 5 HP, hvězda-trojúhelník zvládne 5-100 HP, zatímco softstartéry a VFD jsou preferovány pro větší motory vyžadující řízené zrychlení a energetickou účinnost.
Klíčové poznatky
- Spouštěče DOL jsou nejjednodušší a nákladově nejefektivnější řešení pro malé motory (do 5 HP), ale produkují vysoký záběrový proud (5-8x jmenovitý proud)
- Spouštěče hvězda-trojúhelník snižují spouštěcí proud na přibližně 33 % DOL, ale vyžadují motory s přístupnými šestivývodovými vinutími
- Softstartéry poskytují plynulé zrychlení s programovatelnými dobami náběhu, snižují mechanické namáhání a prodlužují životnost zařízení o 20-30 %
- frekvenční měniče (VFD), nabízejí kompletní řízení motoru během provozu a dosahují úspory energie 20-50 % v aplikacích s proměnlivým zatížením
- Správný výběr spouštěče závisí na velikosti motoru, charakteristikách zatížení, frekvenci spouštění a kapacitě elektrické infrastruktury
Pochopení spouštěčů motorů: Proč na nich záleží
Elektromotory odebírají během spouštění výrazně vyšší proud ve srovnání s normálním provozem – typicky 5 až 8krát vyšší než jmenovitý proud. Tento náhlý nárůst vytváří poklesy napětí v elektrickém systému, což může poškodit připojené zařízení, vypnout ochranné prvky a snížit životnost motoru. Spouštěče motorů řeší tento problém řízením způsobu, jakým je elektrická energie přiváděna do motoru během kritické fáze spouštění.
Kromě řízení proudu zahrnují moderní spouštěče motorů základní ochranné funkce, včetně ochrany proti přetížení, ochrany proti zkratu a detekce výpadku fáze. Tyto integrované ochranné prvky zabraňují nákladným poruchám motoru a neplánovaným prostojům v průmyslovém prostředí. Výběr vhodného typu spouštěče přímo ovlivňuje provozní efektivitu, náklady na údržbu a životnost zařízení.

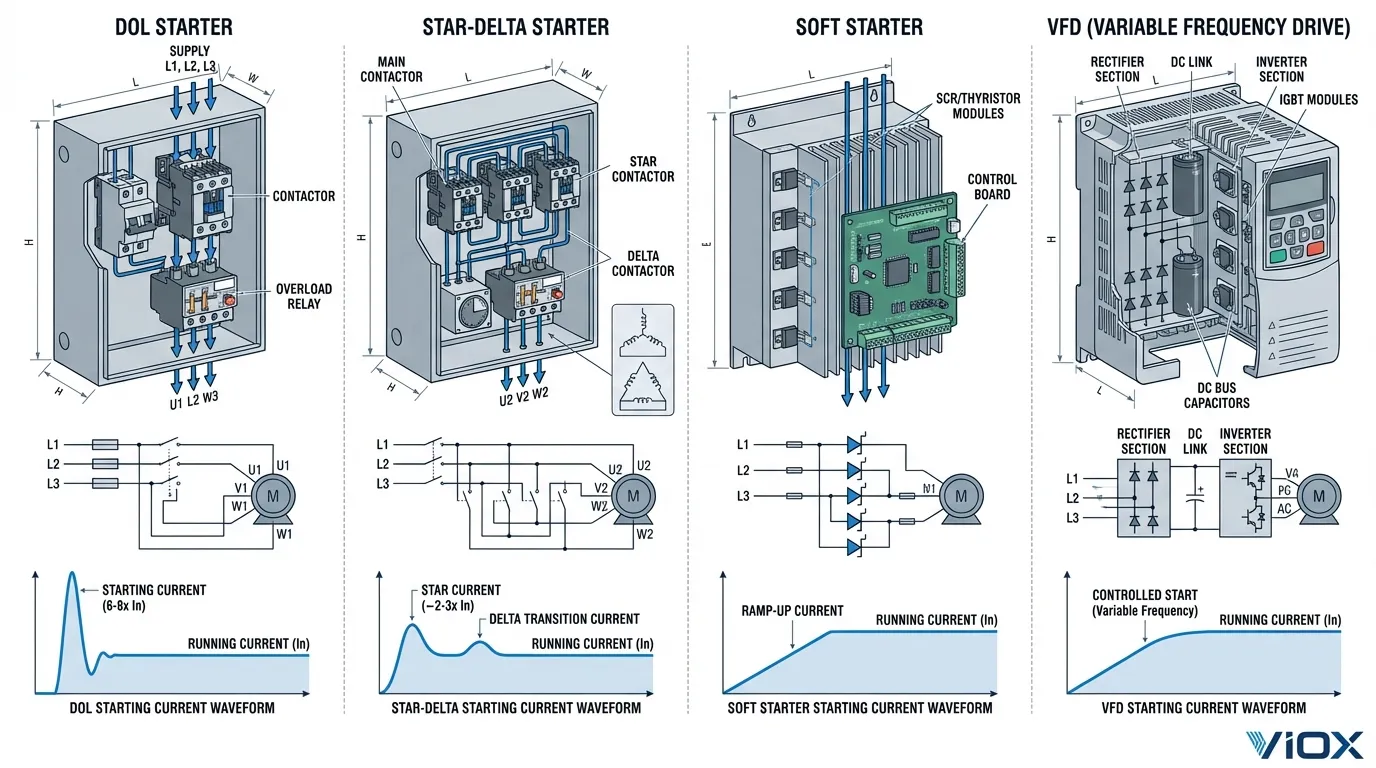

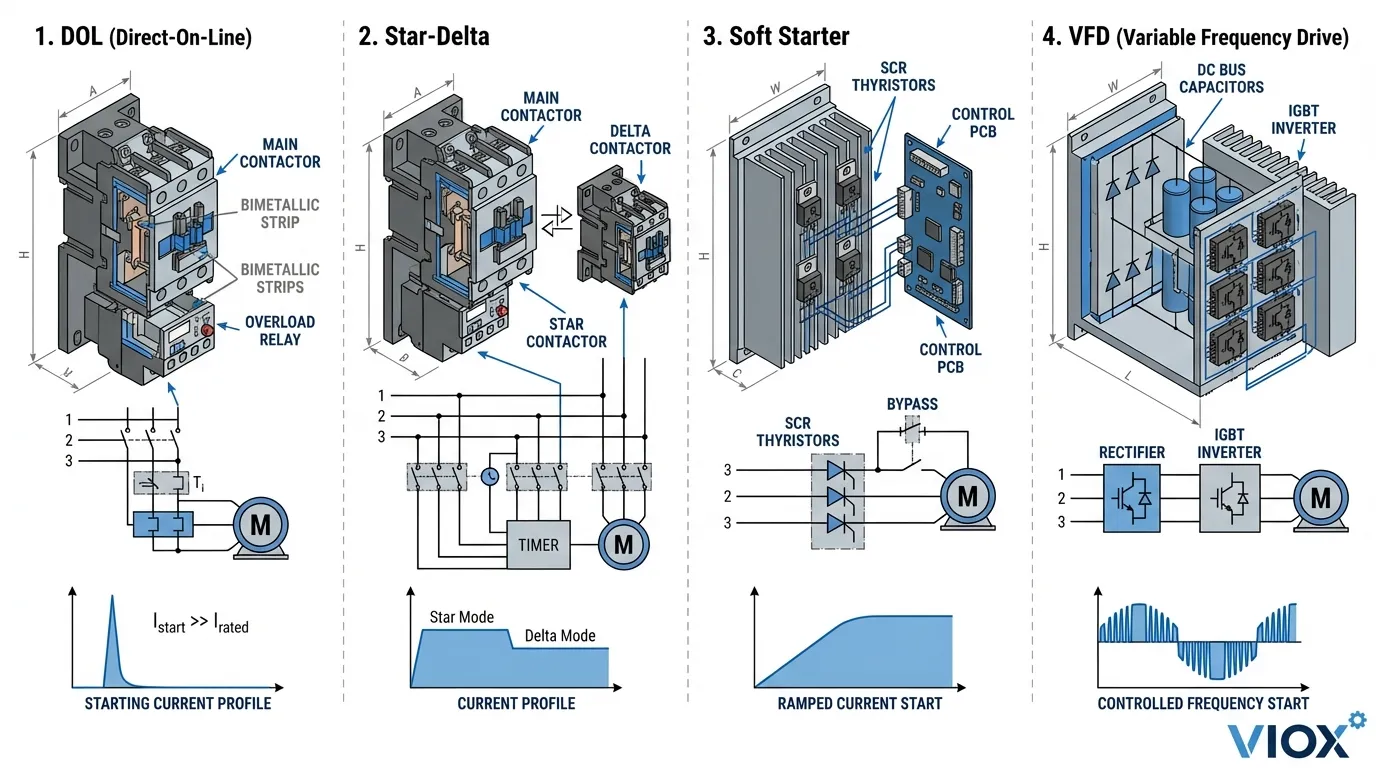

Pět hlavních typů spouštěčů motorů

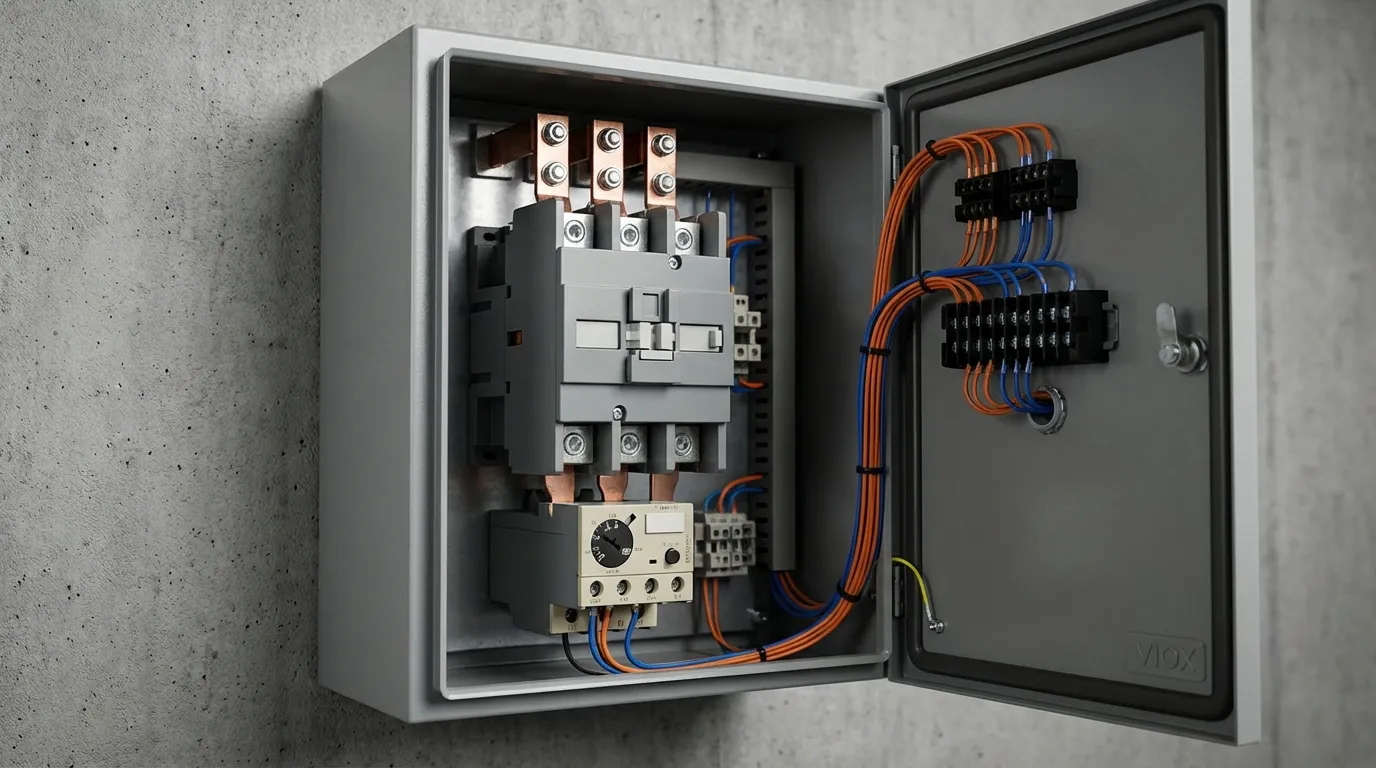

1. Spouštěč Direct-On-Line (DOL)
Spouštěč DOL představuje nejpřímější metodu spouštění motoru, která připojuje motor přímo k plnému napájecímu napětí v jedné operaci. Tento přístup používá stykač ke spínání napájení a obvykle zahrnuje tepelné nadproudové relé pro ochranu motoru.
Jak to funguje: Po stisknutí tlačítka start se cívka stykače aktivuje, uzavře hlavní kontakty a přivede plné napětí přímo na všechny tři fáze motoru současně. Motor se rychle rozběhne na plné otáčky a odebírá maximální spouštěcí proud po celou dobu zrychlování.
Technické specifikace:
- Spouštěcí proud: 5-8x jmenovitý proud (FLC)
- Spouštěcí moment: 100 % jmenovitého momentu
- Doba zrychlení: 1-3 sekundy (v závislosti na zatížení)
- Typický rozsah motorů: 0,5-5 HP (0,37-3,7 kW)
Výhody:
- Jednoduchá konstrukce s minimálním počtem komponent snižuje počáteční náklady
- Snadná instalace a údržba s jednoduchým zapojením
- Okamžité dodání plného momentu vhodné pro zatížení s vysokou setrvačností
- Vysoká spolehlivost díky menšímu počtu bodů selhání
Omezení:
- Vysoký záběrový proud může způsobit poklesy napětí ovlivňující ostatní zařízení
- Mechanický ráz z rychlého zrychlení zvyšuje opotřebení spojek a převodovek
- Není vhodné pro slabou elektrickou infrastrukturu
- Omezeno na menší aplikace motorů
Nejlepší aplikace: Malá čerpadla, ventilátory, dopravníky a stroje, kde spouštěcí proud není problém a je vyžadován okamžitý plný moment.

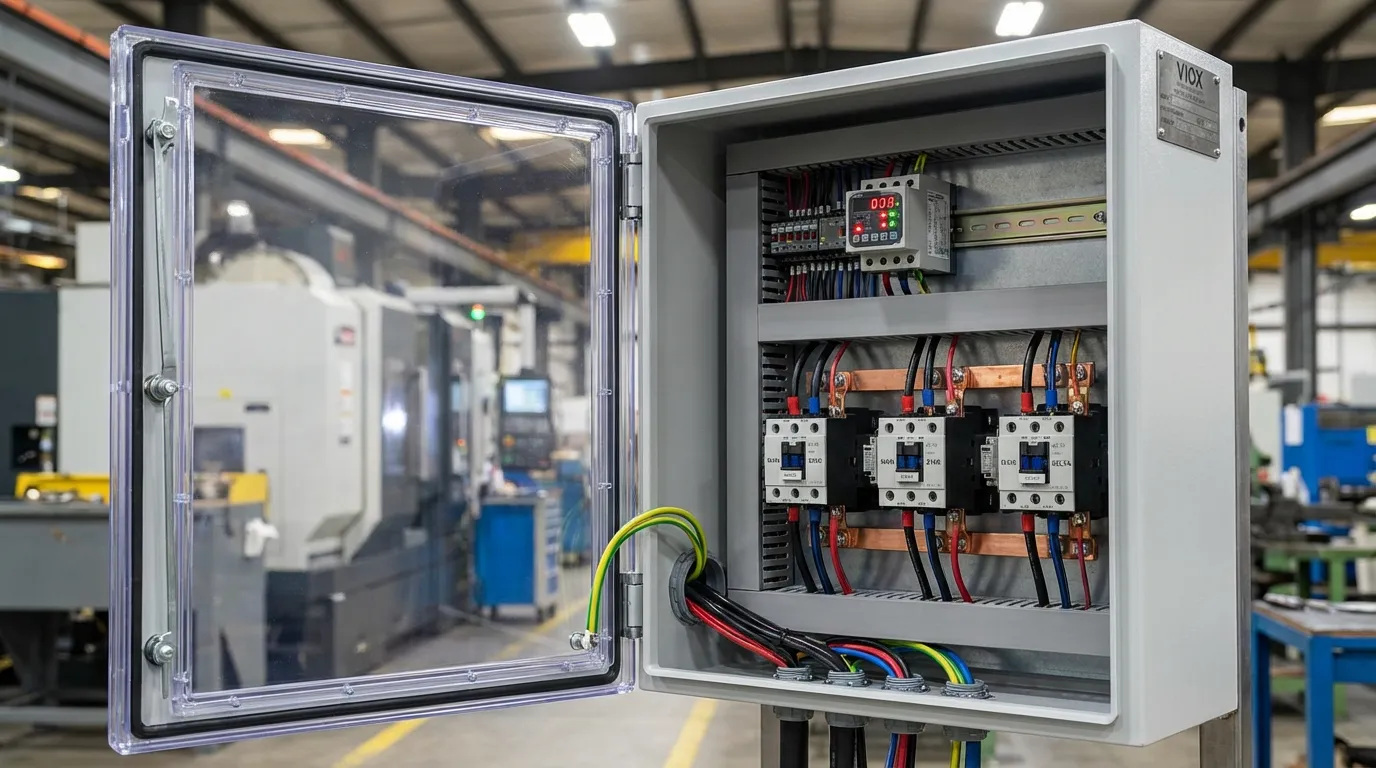

2. Spouštěč hvězda-trojúhelník
Spouštěč hvězda-trojúhelník snižuje spouštěcí proud tím, že nejprve připojí vinutí motoru do konfigurace hvězda (Y), a poté přepne do konfigurace trojúhelník, jakmile motor dosáhne přibližně 75-80 % plné rychlosti. Tato metoda je jednou z nejrozšířenějších technik spouštění se sníženým napětím pro třífázové asynchronní motory.
Jak to funguje: Během spouštění se vinutí motoru připojí do konfigurace hvězda, čímž se sníží napětí na každém vinutí na 58 % (1/√3) síťového napětí. Po přednastavené časové prodlevě (typicky 5-15 sekund) časovač spustí stykače, aby přepnuly vinutí do konfigurace trojúhelník pro normální provoz. Tento přechod musí proběhnout hladce, aby se zabránilo proudovým špičkám během přepínání.
Technické specifikace:
- Spouštěcí proud: Snížen na 33 % spouštěcího proudu DOL (přibližně 2-3x FLC)
- Spouštěcí moment: Snížen na 33 % spouštěcího momentu DOL
- Požadavky na motor: Šest přístupných svorek, zapojení do trojúhelníku pro normální provoz
- Typický rozsah motorů: 5-100 HP (3,7-75 kW)
Výhody:
- Významné snížení spouštěcího proudu minimalizuje zatížení elektrické infrastruktury
- Nižší náklady ve srovnání s elektronickými softstartéry
- Osvědčená technologie s širokým průmyslovým přijetím
- Vhodné pro motory střední velikosti s mírnými požadavky na spouštěcí moment
Omezení:
- Vyžaduje motory se šesti přístupnými svorkami (ne všechny motory splňují požadavky)
- Krátkodobý výpadek napájení během přechodu hvězda-trojúhelník může způsobit proudové špičky
- Snížený spouštěcí moment (33 %) nemusí být dostatečný pro zatížení s vysokou setrvačností
- Složitější zapojení ve srovnání se spouštěči DOL
- Mechanické namáhání během přepínání přechodu
Nejlepší aplikace: Odstředivá čerpadla, ventilátory, kompresory a dopravníky, kde se točivý moment zatížení zvyšuje s rychlostí. Nedoporučuje se pro aplikace vyžadující vysoký spouštěcí moment nebo časté spouštění. Pro podrobné konfigurace zapojení se podívejte na náš Průvodce zapojením spouštěče hvězda-trojúhelník.
3. Softstartér (polovodičový spouštěč)
Softstartéry používají výkonovou elektroniku – typicky křemíkové řízené usměrňovače (SCR) nebo tyristory – k postupnému zvyšování napětí dodávaného do motoru. Toto elektronické řízení poskytuje plynulé, stupňovité zrychlení bez mechanického spínání vyžadovaného spouštěči hvězda-trojúhelník.
Jak to funguje: Softstartér řídí úhel sepnutí SCR v každé fázi, postupně zvyšuje efektivní napětí z přednastavené počáteční hodnoty (typicky 30-70 % síťového napětí) na plné napětí po programovatelné časové období (1-60 sekund). Pokročilé modely nabízejí omezení proudu, řízení točivého momentu a funkci soft-stop, aby se zabránilo vodnímu rázu v aplikacích s čerpadly.
Technické specifikace:
- Spouštěcí proud: Nastavitelný, typicky omezen na 2-4x FLC
- Spouštěcí moment: Nastavitelný na základě nastavení počátečního napětí
- Doba náběhu: Programovatelná od 1-60 sekund
- Typický rozsah motorů: 5-1000+ HP (3,7-750+ kW)
- Odvod tepla: 1-3 % výkonu motoru během spouštění
Výhody:
- Hladké, stupňovité zrychlení eliminuje mechanické rázy a prodlužuje životnost zařízení
- Programovatelné parametry umožňují optimalizaci pro specifické aplikace
- Vestavěné funkce ochrany motoru včetně přetížení, ztráty fáze a zemního spojení
- Funkce soft-stop zabraňuje vodnímu rázu a snižuje mechanické namáhání
- Žádný výpadek napětí během provozu
- Kompaktní design ve srovnání s elektromechanickými alternativami
Omezení:
- Vyšší počáteční náklady než u spouštěčů DOL nebo hvězda-trojúhelník
- Během spouštění generuje teplo, vyžaduje dostatečné větrání
- Nemůže řídit otáčky motoru během normálního provozu
- Může vnášet harmonické do elektrického systému
- Vyžaduje správné dimenzování pro zvládnutí charakteristik spouštění motoru
Nejlepší aplikace: Čerpadla (zejména pro prevenci vodního rázu), ventilátory, kompresory, dopravníky a jakákoli aplikace vyžadující řízené zrychlení. Zvláště cenné v systémech se stárnoucími mechanickými komponentami nebo citlivými procesy. Zjistěte více o údržbě průmyslových stykačů pro doplnění instalací softstartérů.
4. Frekvenční měnič (VFD)
VFD představují nejsofistikovanější technologii řízení motorů, která převádí střídavý proud s pevnou frekvencí na střídavý proud s proměnnou frekvencí. Tato schopnost umožňuje přesné řízení otáček motoru v celém provozním rozsahu, nejen během spouštění.
Jak to funguje: VFD pracuje ve třech fázích: Nejprve usměrňovač převádí příchozí střídavý proud na stejnosměrný. Za druhé, DC sběrnice filtruje a ukládá tuto energii pomocí kondenzátorů. Za třetí, invertorová sekce používá izolované bipolární tranzistory s hradlem (IGBT) k rekonstrukci střídavého proudu na požadované frekvenci a napětí. Řízením výstupní frekvence (typicky 0-60 Hz nebo vyšší) VFD přímo řídí otáčky motoru podle vztahu: Otáčky = (120 × Frekvence) / Počet pólů.
Technické specifikace:
- Spouštěcí proud: Typicky omezen na 100-150 % FLC
- Rozsah řízení otáček: 0-100 % (některé aplikace až 200 %)
- Frekvenční rozsah: 0-400 Hz (v závislosti na modelu)
- Typický rozsah motorů: 0,5-10 000+ HP (0,37-7 500+ kW)
- Účinnost: 95-98 % při jmenovitém zatížení
Výhody:
- Kompletní řízení otáček během provozu umožňuje optimalizaci procesu
- Významné úspory energie (20-50 %) v aplikacích s proměnným zatížením, jako jsou čerpadla a ventilátory
- Funkce softstartu s minimálním náběhovým proudem
- Eliminuje mechanické škrticí prvky (ventily, klapky) zlepšující účinnost systému
- Pokročilé ochranné funkce a diagnostické schopnosti
- Přesné řízení točivého momentu v celém rozsahu otáček
- Může eliminovat mechanické převodové komponenty
Omezení:
- Nejvyšší počáteční náklady mezi spouštěči motorů
- Vyžaduje specializované znalosti pro programování a odstraňování problémů
- Generuje elektrický šum a harmonické vyžadující filtrování
- Omezení délky kabelu motoru (typicky 300-500 stop bez reaktorů)
- Generování tepla vyžaduje dostatečné chlazení
- Může vyžadovat snížení výkonu motoru pro určité aplikace
Nejlepší aplikace: Procesy s proměnnými otáčkami včetně systémů HVAC, čerpadel s proměnlivou poptávkou, dopravníkových systémů vyžadujících nastavení rychlosti a jakékoli aplikace, kde úspory energie ospravedlňují investici. VFD vynikají v aplikacích vyžadujících přesné řízení otáček, jako jsou CNC stroje a balicí zařízení. Informace o aspektech ochrany naleznete v naší příručce o výběru jističů.
5. Spouštěč s autotransformátorem
Spouštěče s autotransformátorem používají třífázový autotransformátor ke snížení napětí přivedeného na motor během spouštění. I když jsou dnes méně běžné kvůli rozšíření softstartérů a VFD, zůstávají relevantní ve specifických aplikacích s vysokým výkonem.
Jak to funguje: Autotransformátor poskytuje odbočky (typicky 50 %, 65 % a 80 % síťového napětí). Během spouštění je na motor přivedeno snížené napětí prostřednictvím vybrané odbočky. Jakmile motor dosáhne přibližně 80-90 % plných otáček, stykače přepnou motor na plné napětí a odpojí transformátor.
Technické specifikace:
- Spouštěcí proud: Snížen úměrně druhé mocnině napětí (např. 65 % napětí = 42 % proudu)
- Spouštěcí moment: Snížen úměrně druhé mocnině napětí
- Běžné odbočky: 50 %, 65 %, 80 % síťového napětí
- Typický rozsah motorů: 25-10 000 HP (18,5-7 500 kW)
Výhody:
- Poskytuje vyšší spouštěcí moment na ampér než spouštěče hvězda-trojúhelník
- Více nastavení odboček umožňuje optimalizaci pro různá zatížení
- Žádné požadavky na konfiguraci svorek motoru (na rozdíl od hvězda-trojúhelník)
- Vhodné pro velmi velké motory, kde se softstartéry stávají nepraktickými
Omezení:
- Velké, těžké a drahé zařízení
- Vyžaduje značný instalační prostor
- Složité zapojení s více stykači a časovači
- Přepínání přechodu vytváří okamžitý proudový špičku
- V moderních instalacích z velké části nahrazeny softstartéry
Nejlepší aplikace: Velké motory (nad 500 HP) v aplikacích vyžadujících mírný spouštěcí moment, zejména ve starších instalacích nebo tam, kde elektronické spouštěče čelí environmentálním výzvám.
Srovnávací tabulka spouštěčů motorů
| Funkce | Spouštěč DOL | Spouštěč hvězda-trojúhelník | Soft Starter | VFD | Autotransformátor |
|---|---|---|---|---|---|
| Počáteční proud | 5-8x FLC | 2-3x FLC (33 % DOL) | 2-4x FLC (nastavitelné) | 1-1,5x FLC | 2,5-4x FLC (v závislosti na odbočce) |
| Rozběhový moment | 100% | 33 % DOL | Nastavitelné (30-80 %) | 100 % při nízkých otáčkách | 42-64 % (v závislosti na odbočce) |
| Rozsah velikosti motoru | 0,5-5 HP | 5-100 HP | 5-1000+ HP | 0.5-10,000+ HP | 25-10,000 HP |
| Počáteční náklady | $ | $ | $$ | $$ | $$ |
| Řízení otáček | Ne | Ne | Ne | Ano (celý rozsah) | Ne |
| Energetická účinnost | Standardní | Standardní | Standardní | Vysoká (úspory 20-50 %) | Standardní |
| Složitost | Velmi jednoduché | Mírná | Mírná | Vysoká | Vysoká |
| Údržba | Nízká | Mírná | Nízká | Mírná | Vysoká |
| Plynulost přechodu | Prudký | Okamžité škubnutí | Plynulý | Plynulý | Okamžité škubnutí |
| Požadavky na prostor | Minimální | Mírná | Kompaktní | Mírná | Velké |
| Nejlepší pro | Malé motory, jednoduché zátěže | Střední motory, čerpadlo/ventilátor | Řízené rozběhy, citlivé zařízení | Proměnná rychlost, úspora energie | Velmi velké motory |

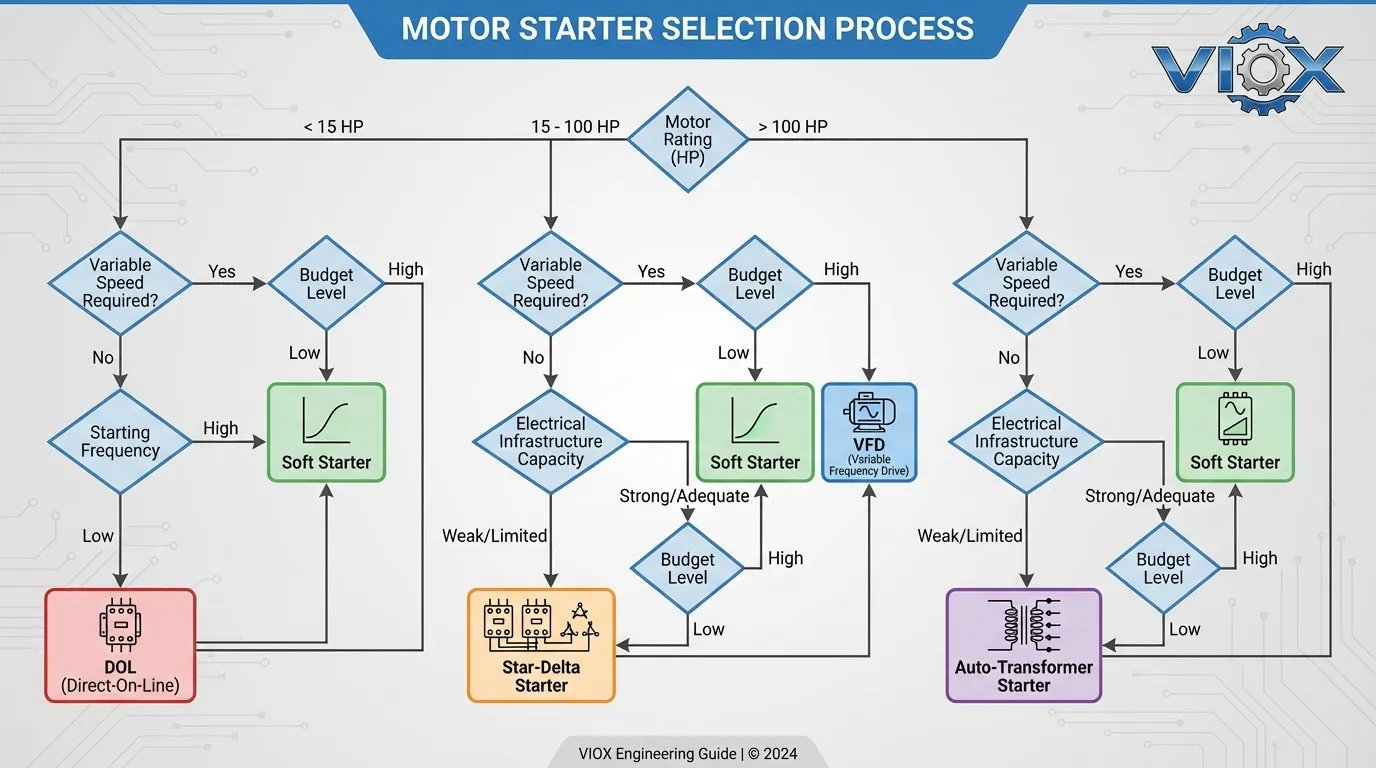

Průvodce výběrem spouštěče motoru
Výběr správného spouštěče motoru vyžaduje zhodnocení několika faktorů nad rámec pouhého výkonu motoru. Toto rozhodnutí ovlivňuje provozní náklady, životnost zařízení a spolehlivost systému na mnoho let dopředu.
Kritéria výběru
1. Velikost a jmenovitý výkon motoru
- Pod 5 HP: Spouštěče DOL obvykle postačují, pokud není elektrická infrastruktura slabá
- 5-100 HP: Spouštěče hvězda-trojúhelník nebo softstartéry v závislosti na frekvenci spouštění a požadavcích na točivý moment
- Nad 100 HP: Softstartéry nebo frekvenční měniče (VFD) doporučené pro řízené spouštění a potenciální úspory energie
- Nad 500 HP: Frekvenční měniče (VFD) nebo autotransformátorové spouštěče pro velké průmyslové aplikace
2. Charakteristika zátěže
- Konstantní otáčky, lehká startovací zátěž: Spouštěče DOL nebo hvězda-trojúhelník
- Konstantní otáčky, těžká startovací zátěž: Softstartér nebo autotransformátor
- Požadavky na proměnné otáčky: Frekvenční měnič (VFD) je jediná praktická možnost
- Zátěže s vysokou setrvačností: Softstartér nebo frekvenční měnič (VFD) pro řízení prodloužené doby zrychlení
3. Frekvence spouštění
- Nečasté spouštění (< 5/hodinu): Jakýkoli typ spouštěče vhodný na základě jiných kritérií
- Časté spouštění (> 10/hodinu): Softstartér nebo frekvenční měnič (VFD) pro snížení tepelného a mechanického namáhání
- Velmi časté spouštění: Frekvenční měnič (VFD) se správným tepelným managementem
4. Elektrická infrastruktura
- Silná síť (nízká impedance): DOL akceptovatelné pro odpovídající velikosti motorů
- Slabá síť nebo sdílený transformátor: Spouštění se sníženým napětím (hvězda-trojúhelník, softstartér nebo frekvenční měnič (VFD)) je nezbytné
- Citlivé zařízení na stejném okruhu: Softstartér nebo frekvenční měnič (VFD) pro minimalizaci poruch napětí
5. Rozpočtové úvahy
- Priorita počátečních nákladů: DOL nebo hvězda-trojúhelník
- Celkové náklady na vlastnictví: Frekvenční měnič (VFD) se často ospravedlňuje úsporou energie v aplikacích s proměnnou zátěží
- Rozpočet na údržbu: Elektronické spouštěče (softstartér, frekvenční měnič (VFD)) vyžadují méně mechanické údržby
6. Podmínky prostředí
- Drsné prostředí: Elektromechanické spouštěče (DOL, hvězda-trojúhelník) mohou být robustnější
- Čisté prostředí: Elektronické spouštěče fungují dobře se správným chlazením
- Extrémní teploty: Zvažte požadavky na snížení výkonu pro elektronické spouštěče
Pro komplexní návrh systému ochrany se obraťte na náš Rámec pro výběr ochrany obvodů.
Doporučení specifická pro danou aplikaci
Čerpadla a vodní systémy
Doporučeno: Měkké startéry nebo frekvenční měniče (VFD)
- Měkké zastavení zabraňuje poškození vodním rázem
- Frekvenční měniče umožňují řízení průtoku bez škrticích ventilů, což šetří 20-40 % energie
- Postupné zrychlení snižuje namáhání potrubí a prodlužuje životnost těsnění
Ventilátory a dmychadla
Doporučeno: Frekvenční měniče pro proměnlivé zatížení; přepojení hvězda-trojúhelník pro konstantní otáčky
- Frekvenční měniče poskytují dramatické úspory energie podle zákonů podobnosti ventilátorů (výkon ∝ otáčky³)
- Měkký start snižuje opotřebení řemenů a ložisek
- Regulace otáček eliminuje ztráty v klapkách
Dopravníky
Doporučeno: Měkké startéry nebo frekvenční měniče (VFD)
- Řízené zrychlení zabraňuje rozsypání produktu
- Měkké zastavení snižuje mechanické rázy
- Frekvenční měniče umožňují sladění rychlostí mezi sekcemi dopravníku
Kompresory
Doporučeno: Přepojení hvězda-trojúhelník nebo měkké startéry pro pevnou rychlost; frekvenční měniče pro proměnlivou poptávku
- Snížený rozběhový moment je přijatelný pro startování bez zatížení
- Frekvenční měniče umožňují přizpůsobení kapacity poptávce, což zlepšuje účinnost
- Řízené spouštění prodlužuje životnost ventilů a spojek
Drtiče a mlýny
Doporučeno: Přímé spouštění (DOL) nebo měkké startéry
- Často je vyžadován vysoký rozběhový moment (výhoda DOL)
- Měkké startéry snižují mechanické rázy v hnacím ústrojí
- Aplikace s častým reverzováním mohou vyžadovat specializované stykače
Pro úvahy o ochraně motoru si přečtěte náš článek o tepelnými nadproudovými relé.
Instalace a bezpečnostní opatření
Správná instalace spouštěče motoru má přímý dopad na bezpečnost, spolehlivost a výkon. Všechny instalace musí být v souladu s příslušnými elektrotechnickými předpisy, včetně NEC (National Electrical Code), IEC 60947 a místních předpisů.
Kritické požadavky na instalaci:
- Správná velikost: Komponenty spouštěče musí být dimenzovány na jmenovitý proud motoru při plném zatížení s odpovídajícími bezpečnostními rezervami. Stykače obvykle vyžadují 115-125 % jmenovitého proudu motoru při plném zatížení (FLC).
- Nadproudová ochrana: Tepelná nadproudová relé by měla být nastavena na 105-115 % jmenovitého proudu motoru, s úpravou pro provozní faktor a okolní teplotu.
- Ochrana proti zkratu: Jističe nebo pojistky musí být koordinovány s komponentami spouštěče, aby byla zajištěna selektivní ochrana bez rušivého vypínání.
- Výběr skříně: Zvolte vhodné krytí IP/NEMA na základě podmínek prostředí. Vnitřní aplikace obvykle vyžadují IP54/NEMA 12, zatímco venkovní instalace potřebují minimálně IP65/NEMA 4X.
- Větrání: Elektronické spouštěče (měkké startéry, frekvenční měniče) generují značné teplo. Zajistěte dostatečné větrání nebo chlazení, aby byly komponenty udržovány v rámci jmenovitých teplotních rozsahů.
- Uzemnění: Správné uzemnění je nezbytné pro bezpečnost a odolnost proti rušení, zejména u frekvenčních měničů. Dodržujte specifikace výrobce pro dimenzování a vedení uzemňovacího vodiče.
- Úvahy o kabelech: Výstupní kabely frekvenčních měničů mohou vyžadovat stínění a speciální vedení, aby se minimalizovalo elektromagnetické rušení. Dodržujte specifikace maximální délky kabelu.
Pro výběr komponent rozvaděče viz náš Průvodce komponentami průmyslového řídicího panelu.
Údržba a řešení problémů
Pravidelná údržba prodlužuje životnost spouštěče a zabraňuje neočekávaným poruchám. Požadavky na údržbu se výrazně liší podle typu spouštěče.
Spouštěče DOL a hvězda-trojúhelník:
- Kontrolujte kontakty stykače každých 6-12 měsíců, zda nejsou opálené nebo poškozené
- Čtvrtletně kontrolujte utažení všech elektrických spojů
- Ročně ověřujte kalibraci nadproudového relé
- Odstraňte prach z krytů
- Vyměňte stykače po 1-2 milionech operací (v závislosti na zatížení)
Soft startéry:
- Měsíčně ověřujte provoz chladicího ventilátoru
- Čtvrtletně kontrolujte chybové kódy nebo historii poruch
- Čistěte chladicí žebra a vzduchové filtry každých 3-6 měsíců
- Ověřte, zda nastavení parametrů zůstává správné
- Sledujte teploty chladiče během provozu
Frekvenční měniče:
- Měsíčně kontrolujte a čistěte chladicí ventilátory
- Ročně kontrolujte stav kondenzátoru DC sběrnice (změřte kapacitu a ESR)
- Ověřte správné větrání a nárůst teploty
- Prohlédněte protokoly poruch a hledejte opakující se problémy
- Aktualizujte firmware podle doporučení výrobce
Běžné problémy s odstraňováním závad:
- Motor se nespustí: Zkontrolujte napájení řídicího obvodu, ověřte napětí cívky stykače, zkontrolujte reset nadproudové ochrany
- Rušivé vypínání: Ověřte nastavení nadproudové ochrany, zkontrolujte nevyváženost napětí, změřte skutečný proud motoru
- Nadměrné zahřívání: Zkontrolujte správné větrání, zkontrolujte přetížení, ověřte napájecí napětí
- Nepravidelný provoz: Zkontrolujte řídicí kabeláž, zda nejsou uvolněné spoje, zkontrolujte elektromagnetické rušení
Podrobné postupy pro odstraňování problémů naleznete v našem Průvodce odstraňováním problémů se stykačem.
Budoucí trendy v technologii spouštění motorů
Technologie spouštěčů motorů se neustále vyvíjí směrem k vyšší inteligenci, konektivitě a energetické účinnosti. Několik trendů přetváří toto odvětví:
Inteligentní spouštěče motorů: Integrace funkcí IoT umožňuje prediktivní údržbu, vzdálené monitorování a analýzu dat. Tyto systémy detekují vznikající problémy dříve, než dojde k poruše, čímž se snižují neplánované prostoje.
Předpisy pro energetickou účinnost: Stále přísnější normy účinnosti vedou k přijetí frekvenčních měničů (VFD) a motorů s prémiovou účinností. Mnoho jurisdikcí nyní nařizuje VFD pro specifické aplikace.
Integrovaná řešení: Výrobci stále častěji nabízejí integrované sady spouštěč-motor optimalizované pro specifické aplikace, což zjednodušuje výběr a instalaci.
Pokročilá ochrana: Moderní spouštěče obsahují sofistikované ochranné algoritmy, které detekují stavy, jako je nevyváženost fází, zemní poruchy a poruchy ložisek.
Kybernetická bezpečnost: Vzhledem k tomu, že spouštěče získávají síťovou konektivitu, stávají se funkce kybernetické bezpečnosti nezbytnými pro ochranu průmyslových řídicích systémů před hrozbami.
Sekce FAQ
Otázka: Mohu použít DOL spouštěč pro motor o výkonu 10 HP?
Odpověď: I když je to technicky možné, obecně se to nedoporučuje, pokud vaše elektrická infrastruktura nezvládne vysoký spouštěcí proud (50-80 ampér pro motor o výkonu 10 HP). Spouštěče hvězda-trojúhelník nebo softstartéry jsou lepší volbou pro motory s výkonem nad 5 HP.
Otázka: Jaký je rozdíl mezi softstartérem a VFD?
Odpověď: Softstartéry řídí napětí pouze během spouštění a zastavování, zatímco VFD řídí napětí i frekvenci, což umožňuje regulaci otáček během provozu. VFD stojí více, ale nabízejí úspory energie a kompletní regulaci otáček.
Otázka: Jak často by se měly spouštěče motorů vyměňovat?
Odpověď: Elektromechanické spouštěče (DOL, hvězda-trojúhelník) obvykle vydrží 10-15 let při správné údržbě. Elektronické spouštěče (softstartéry, VFD) mohou vydržet 15-20 let, i když kondenzátory mohou vyžadovat výměnu po 7-10 letech.
Otázka: Potřebuji pro VFD speciální motory?
Odpověď: Standardní motory fungují s VFD pro většinu aplikací, ale motory s invertorovým provozem se doporučují pro nepřetržitý provoz pod 30 Hz, aplikace vyžadující časté změny otáček nebo když délka kabelu motoru přesahuje 30 metrů.
Otázka: Mohu dodatečně namontovat softstartér na DOL spouštěč?
Odpověď: Ano, dodatečná montáž je ve většině případů jednoduchá. Softstartér nahrazuje stykač při zachování nadproudového relé a odpojovače. Zajistěte dostatečný prostor v krytu a ventilaci.
Otázka: Proč můj spouštěč hvězda-trojúhelník způsobuje proudový špičku během přepínání?
Odpověď: Okamžité odpojení během přepínání hvězda-trojúhelník způsobí mírné zpomalení motoru. Když se zapojí zapojení do trojúhelníku, rozdíl otáček vytvoří proudový špičku. Správné nastavení časovače tento efekt minimalizuje.
Závěr
Výběr vhodného spouštěče motoru vyžaduje vyvážení technických požadavků, rozpočtových omezení a provozních cílů. DOL spouštěče nabízejí jednoduchost a nízké náklady pro malé motory, zatímco spouštěče hvězda-trojúhelník poskytují nákladově efektivní řešení se sníženým proudem pro motory střední velikosti. Softstartéry poskytují plynulé, řízené spouštění s pokročilými ochrannými funkcemi a VFD nabízejí kompletní řízení motoru s potenciálem významných úspor energie pro aplikace s proměnlivým zatížením.
Jak se technologie spouštěčů motorů vyvíjí, trend jasně upřednostňuje elektronická řešení nabízející inteligenci, konektivitu a energetickou účinnost. Tradiční elektromechanické spouštěče však zůstávají relevantní pro specifické aplikace, kde je prvořadá jednoduchost, robustnost a nízké náklady.
VIOX Electric vyrábí komplexní řadu spouštěčů motorů a řídicích komponentů navržených tak, aby splňovaly různé průmyslové požadavky. Náš inženýrský tým vám může pomoci s výběrem spouštěče, návrhem systému a technickou podporou, abyste zajistili optimální ochranu motoru a výkon pro vaši konkrétní aplikaci.
