Přímá odpověď: Kdo jsou přední výrobci fotovoltaických slučovacích boxů?
Mezi běžně porovnávané výrobce fotovoltaických slučovacích boxů a dodavatele solárních systémových komponent patří Weidmüller, Eaton, Schneider Electric, ABB, Shoals Technologies, Bentek Solar, MidNite Solar, IMO Precision Controls, SolarBOS a VIOX.
Správný výrobce závisí na typu projektu. U velkých solárních projektů (utility-scale) může být prioritou monitorování stringů, ve výrobě testované sestavy a projektová dokumentace. U komerčních střešních projektů mohou být prioritou jmenovité hodnoty 1000 V nebo 1500 V DC, svodiče přepětí (SPD), DC odpínače a kvalita skříně. OEM kupující a distributoři mohou upřednostňovat vlastní počet stringů, podporu privátních značek, schémata zapojení a konzistenci opakovaných objednávek.

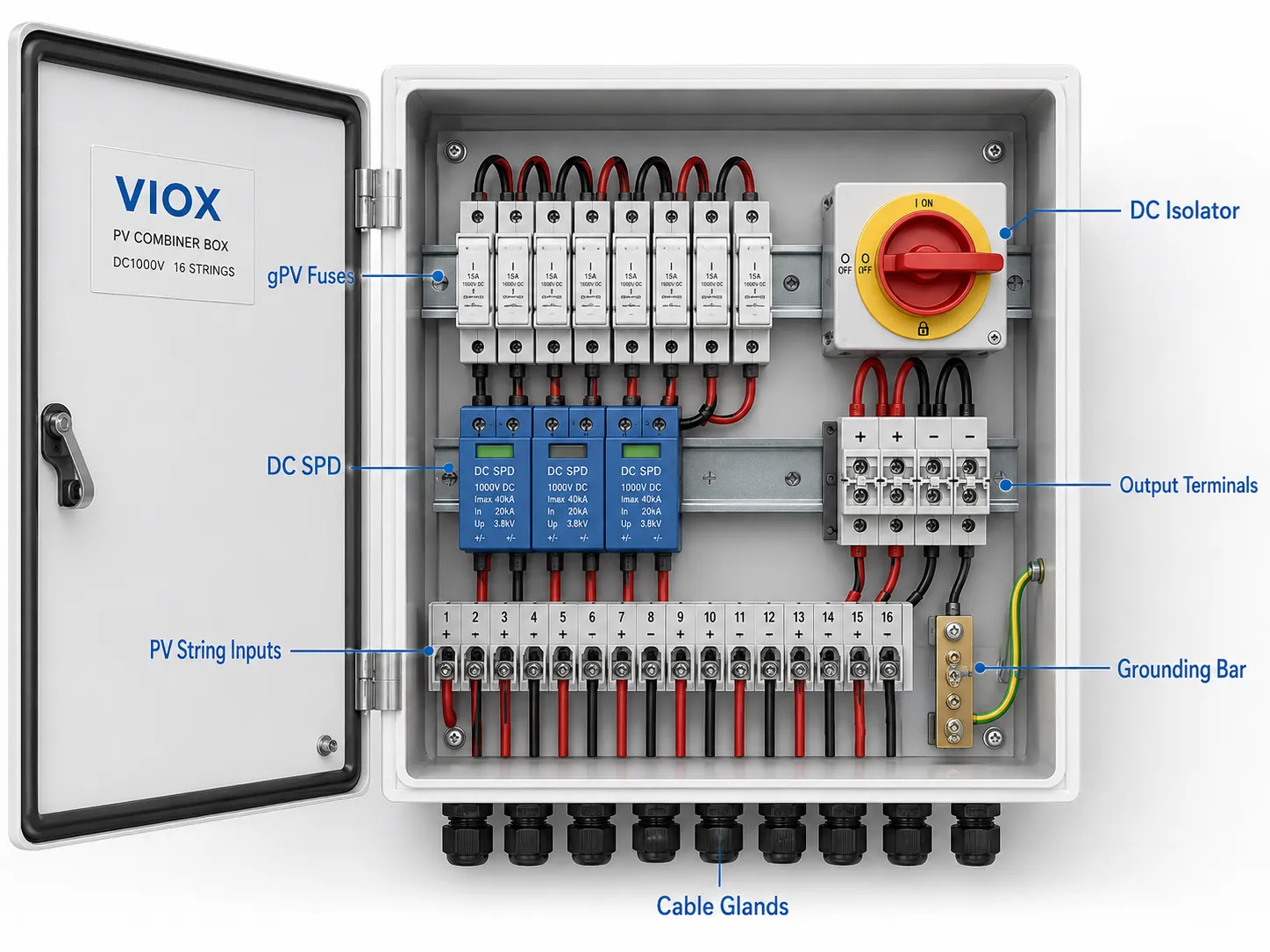

Fotovoltaický slučovací box není jen plastová nebo kovová skříň. Je to sestava pro DC ochranu a zapojení, která musí koordinovat vstupy PV stringů, pojistky nebo jističe, DC odpínače, SPD, uzemnění, svorky, kabelové průchodky, krytí skříně a někdy i monitorování stringů.
Srovnávací tabulka výrobců slučovacích boxů pro FV systémy
| Výrobce / Značka | Nejlepší využití | Typická pevnost | Kupující by měl ověřit |
|---|---|---|---|
| Weidmüller | Průmyslové a užitkové FV systémy | Technologie připojení, řešení slučovacích boxů pro FV, koncepty monitorování | Konfigurace projektu, napěťová úroveň, místní dostupnost |
| Eaton | Komerční a užitkové elektrické systémy | Ekosystém elektrické ochrany a distribuce | Produktová řada a dokumentace pro slučovače (combinery) |
| Schneider Electric | Velké solární a energetické projekty | Globální ekosystém nízkonapěťové elektrotechniky a energetického managementu | Regionální dostupnost produktů a certifikace |
| ABB | Průmyslové a užitkové fotovoltaické projekty | Elektrická ochrana, automatizace a distribuce energie | Konfigurace slučovačů a kompatibilita ochranných prvků |
| Shoals Technologies | Systémy balance of system pro fotovoltaické elektrárny užitkového rozsahu | Velkokapacitní PV BOS a předem navržený systémový přístup | Rozsah projektu, regionální dodávky, systémová kompatibilita |
| Bentek Solar | Řešení fotovoltaických slučovacích a přeslučovacích boxů | Solární slučovače, přeslučovače a projektově orientované sestavy | Jmenovité napětí, monitorování, cesta dokumentace |
| MidNite Solar | Rezidenční, ostrovní a malé komerční solární systémy | Solární slučovače a DC ochrana pro menší systémy | Rozsah aplikace, jmenovité stejnosměrné parametry, vhodnost krytí |
| IMO Precision Controls | Komponenty pro solární DC ochranu | DC odpínače, FV spínání, produkty související s ochranou | Možnost kompletní montáže slučovačů a schválení pro cílové trhy |
| SolarBOS | Řešení pro FV systémové příslušenství (BOS) | Slučovací a přeslučovací produkty pro solární projekty | Vhodnost pro projekt, dokumentace a dostupnost |
| VIOX | Dodávky OEM/ODM a exportních fotovoltaických slučovacích boxů | Vlastní počet stringů, možnosti DC pojistek/SPD/odpojovačů, privátní značky | Jmenovité napětí 1000V/1500V, schéma zapojení, kusovník (BOM), záznamy o továrních zkouškách |
Tato tabulka je nástrojem pro užší výběr, nikoliv univerzálním žebříčkem. Výrobce může být silný v oblasti velkých solárních projektů, ale nevhodný pro požadavky malého distributora na privátní značku. Jiný dodavatel může být vynikající pro OEM úpravy, ale nemusí být vhodný pro plně specifikovaný projekt v energetice.
10 nejlepších výrobců a dodavatelů fotovoltaických slučovacích boxů
1. Weidmüller
Weidmüller je silná značka v oblasti průmyslové spojovací techniky, kabeláže rozvaděčů a elektrických řešení pro fotovoltaiku. Pro nákup fotovoltaických slučovacích boxů (combiner boxů) je Weidmüller relevantní, protože kvalita těchto boxů závisí především na spolehlivých svorkách, zapojení stringů, uspořádání přepěťové ochrany, možnostech monitoringu a spolehlivosti polní kabeláže.
Kupující by měli zvážit značku Weidmüller v případě, že projekt vyžaduje průmyslová řešení pro fotovoltaické připojení, koncepty monitoringu stringů a dokumentaci vhodnou pro větší solární systémy.
2. Eaton
Eaton je významná společnost zabývající se řízením elektrické energie s širokým záběrem v oblasti jištění obvodů, spínání, distribuce energie a průmyslových elektrických systémů. Pro kupující fotovoltaických slučovacích boxů je Eaton relevantní tam, kde projekt vyžaduje dodavatele se silným zázemím v elektrickém jištění a důvěryhodností u komerčních a energetických projektů.
Praktickým krokem je ověření dostupnosti produktů. Nepředpokládejte, že každá globální elektrotechnická značka nabízí stejnou konfiguraci fotovoltaického slučovacího boxu v každém regionu. Vyžádejte si přesnou produktovou řadu, jmenovité napětí, údaje o skříni, schéma zapojení a příslušnou dokumentaci pro cílový trh.
3. Schneider Electric
Schneider Electric je globální značka v oblasti nízkonapěťové elektrotechniky a energetického managementu. Často se o ní uvažuje u solárních projektů, kde kupující již využívá elektrické jištění, rozváděče, monitoring nebo produkty pro správu energie od společnosti Schneider.
Schneider může být vhodnou volbou pro větší energetické projekty, standardizaci EPC a pro kupující, kteří preferují integrované elektrické ekosystémy. Při nákupu slučovacích boxů si ověřte, zda je požadovaná konfigurace fotovoltaického boxu, úroveň stejnosměrného napětí, typ SPD a uspořádání odpojovačů ve vašem regionu k dispozici.
4. ABB
ABB je globální značka v oblasti průmyslové elektrotechniky a automatizace s vysokým renomé v aplikacích pro distribuci energie, ochranu a inženýrské sítě. Je relevantní pro výběr dodavatelů fotovoltaických slučovacích boxů (combiner boxů) v případech, kdy projekt vyžaduje elektrické komponenty průmyslové kvality a kompatibilitu s rozsáhlejšími systémy distribuce energie.
Pro kupující v solárním sektoru je hodnota značky ABB nejvýraznější tehdy, jsou-li slučovací boxy součástí širší elektrické architektury, nikoliv v případech, kdy kupující hledá pouze nejlevnější rozvaděčovou skříň. Před specifikací ověřte přesnou konfiguraci, kompatibilitu komponent a možnosti místní technické podpory.
5. Shoals Technologies
Společnost Shoals Technologies je úzce spjata s řešeními pro vyrovnávací systémy (BOS) ve velkých solárních elektrárnách. Je relevantní pro rozsáhlé fotovoltaické projekty, kde slučovací boxy nejsou nakupovány jako izolované komponenty, ale jako součást předem navrženého systémového řešení BOS.
Shoals může být vhodnou volbou pro developery velkých projektů, EPC dodavatele a kupující, kteří hledají systémovou integraci solární elektroinstalace. Menší distributoři by si měli ověřit, zda velikost projektu, region a model nákupu odpovídají běžnému způsobu dodávek společnosti Shoals.
6. Bentek Solar
Společnost Bentek Solar je známá svými řešeními pro slučování a opětovné slučování fotovoltaických řetězců, zejména na severoamerickém solárním trhu. Je relevantní pro kupující, kteří porovnávají výrobce solárních slučovacích boxů s přímými zkušenostmi v oblasti fotovoltaických vyrovnávacích systémů.
Kupující by měli zvážit společnost Bentek Solar v případech, kdy projekt vyžaduje sestavy slučovacích boxů specificky určené pro solární aplikace, možnosti monitoringu, aplikace pro opětovné slučování a kompletní projektovou dokumentaci. Jako vždy před specifikací ověřte jmenovité stejnosměrné napětí, jmenovitý proud, typ skříně a požadavky na kabeláž v místě instalace.
7. MidNite Solar
Společnost MidNite Solar je široce uznávána v oblasti rezidenčních, ostrovních a menších solárních energetických systémů. Je obzvláště relevantní pro kupující, kteří hledají solární slučovače (combinery), systémy regulátorů nabíjení, stejnosměrné odpojovače a fotovoltaické ochrany v malých až středně velkých solárních instalacích.
MidNite Solar může být vhodnější volbou pro ostrovní, rezidenční a malé komerční solární systémy než pro velmi rozsáhlé slučovací systémy v průmyslovém měřítku. Kupující by měli produkt přizpůsobit napětí systému, počtu stringů, uspořádání pojistek/jističů a prostředí, ve kterém bude rozvaděč umístěn.
8. IMO Precision Controls
Společnost IMO Precision Controls je v solárním sektoru známá svými stejnosměrnými (DC) odpínači, spínací technikou a komponenty pro řízení fotovoltaických systémů. Je relevantní, protože mnoho fotovoltaických slučovacích boxů závisí na správné koordinaci DC odpínačů, svodičů přepětí (SPD), pojistek a svorek.
Produkty IMO mohou být obzvláště užitečné pro kupující zaměřené na solární DC spínací a ochranné komponenty. Pokud kupující potřebuje kompletní sestavu fotovoltaického slučovacího boxu, je třeba ověřit, zda dodavatel dokáže zajistit kompletní skříň, kabeláž, ochranná zařízení, schémata, štítkování a testování požadované projektem.
9. SolarBOS
Společnost SolarBOS je spojována s řešeními pro fotovoltaické systémy (Balance-of-System), včetně slučovacích a přeslučovacích produktů pro solární projekty. Je relevantní pro kupující, kteří potřebují projektově orientované fotovoltaické elektrické sestavy namísto běžných elektrických rozvaděčů.
SolarBOS může být vhodnou volbou pro kupující větších solárních projektů, EPC týmy a solární developery, kteří hodnotí systémová řešení BOS. Ověřte si regionální dostupnost, projektovou dokumentaci, napěťovou třídu, možnosti monitorování a přesnou konfiguraci slučovače.
10. VIOX
VIOX se profiluje jako výrobce FV slučovacích boxů zaměřený na export a dodavatel OEM/ODM pro distributory, EPC kupující, montážní firmy a zákazníky využívající privátní značky. Jeho nejsilnější stránkou je zakázková konfigurace: počet stringů, možnosti DC pojistek, uspořádání DC odpínačů nebo jističů, integrace DC svodičů přepětí (SPD), výběr skříně, schémata zapojení, štítky a exportní balení.
Kupující mohou při hodnocení dodávek zakázkových FV slučovacích boxů využít Slučovač Box produktovou stránku společnosti VIOX. Pro širší technické zázemí poskytuje VIOX také kompletního průvodce solárními slučovacími boxy a průvodce schématy zapojení solárních slučovacích boxů.
Jak vybrat výrobce FV slučovacích boxů
Před porovnáním cen definujte elektrický návrh. Spolehlivý dodavatel solárních slučovacích boxů by měl být schopen diskutovat o logice ochrany, nejen nacenit velikost skříně.
| Faktor výběru | Co zkontrolovat | Proč na tom záleží |
|---|---|---|
| Systémové napětí | 600 V, 1000 V, 1500 V DC nebo jmenovité hodnoty specifické pro projekt | Riziko stejnosměrného oblouku a požadavky na izolaci se mění s napětím |
| Počet stringů | 2, 4, 6, 8, 12, 16 nebo vlastní počet vstupních stringů | Určuje pojistkové držáky, svorky, prostor pro kabeláž a tepelné ztráty |
| Ochrana stringů | gPV pojistky, DC jističe nebo schválená alternativní konstrukční řešení | Chrání proti zpětnému proudu a poruchovým stavům ve stringu |
| Hlavní odpojení | DC odpínač, DC jistič nebo zátěžový vypínač | Umožňuje bezpečné vypnutí a izolaci pro účely údržby |
| Ochrana proti přepětí | DC svodič přepětí typu 2 nebo svodič specifikovaný projektem | Chrání střídač a DC stranu před přechodným přepětím |
| Monitorování | Proud stringu, stav svodiče přepětí, stav odpojovače, komunikace | Užitečné pro projekty v užitkovém měřítku a projekty náročné na provoz a údržbu |
| Skříň | Stupeň krytí IP, odolnost vůči UV záření, odolnost proti korozi, materiál | Spolehlivost ve venkovním prostředí závisí na konstrukci skříně |
| Schéma zapojení | Vstupní/výstupní svorky, uzemnění, zapojení svodiče přepětí, polarita | Snižuje chyby při instalaci a zpoždění při kontrolách |
| Tovární zkoušky | Kontrola kontinuity, izolace, zapojení a štítků | Potvrzuje, že sestava odpovídá schválenému návrhu |
| Podpora OEM/ODM | Logo, štítek, karton, manuál, pojmenování modelu | Důležité pro distributory a kupující privátních značek |

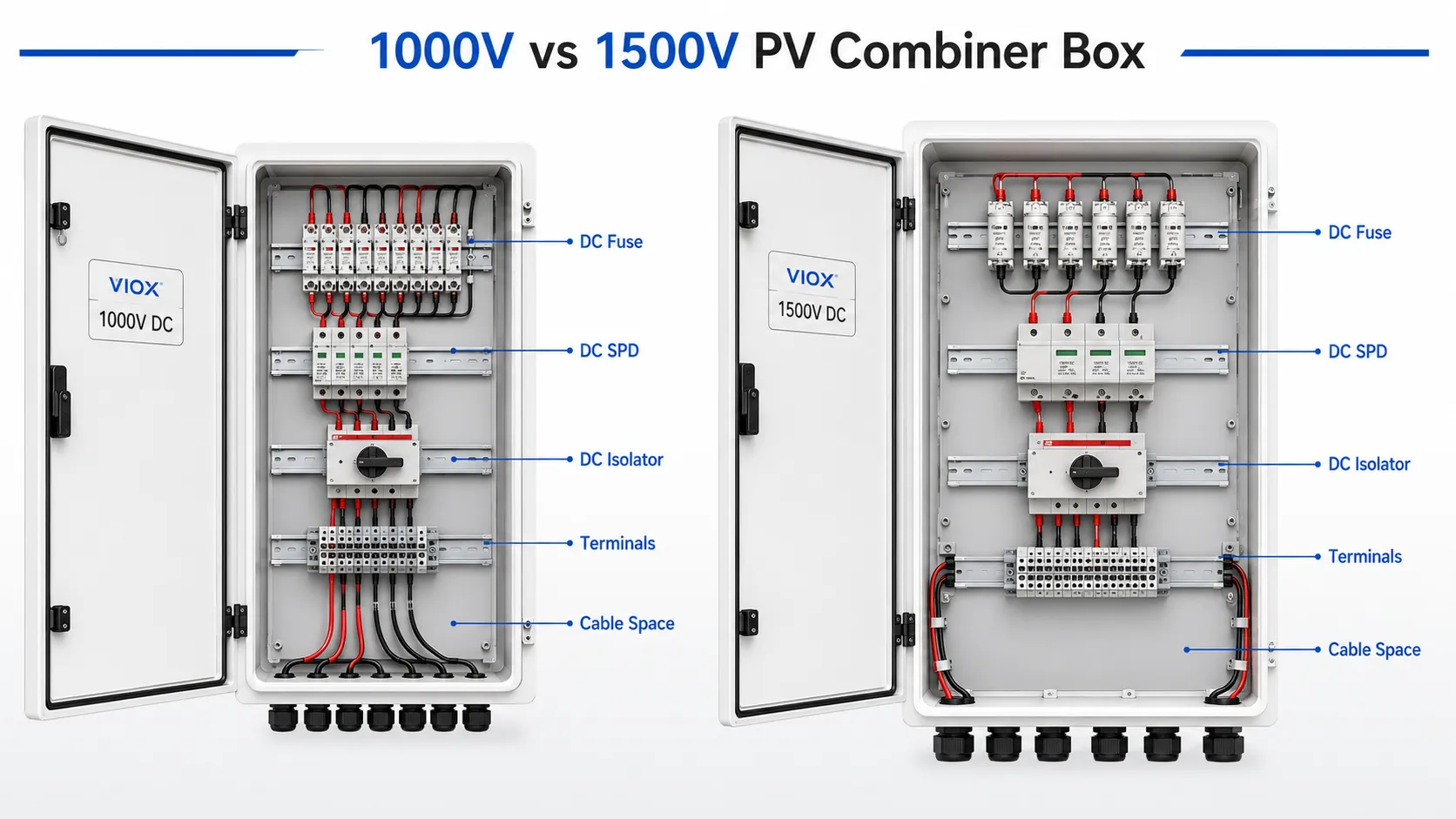

Kapacita fotovoltaických slučovacích boxů 1000V vs 1500V
Jmenovité napětí je jednou z prvních položek, které by si kupující měli ověřit. FV slučovací box pro 1500 V DC není jen box na 1000 V s jiným štítkem. Vyšší stejnosměrné napětí ovlivňuje výběr komponent, rozteče, izolaci, jmenovité hodnoty pojistkových držáků, svodičů přepětí (SPD), odpínačů, konstrukci svorek a uspořádání rozváděče.
U systémů na 1000 V nebo 1500 V požádejte výrobce o potvrzení:
- maximálního systémového napětí;
- návrhového základu napětí naprázdno FV stringu;
- jmenovité hodnoty DC pojistky nebo jističe;
- jmenovité hodnoty DC odpínače nebo vypínače;
- maximálního trvalého provozního napětí DC svodiče přepětí (SPD);
- kompatibility svorek a kabelových průchodek;
- úvahy o povrchových cestách a vzdušných vzdálenostech;
- schéma zapojení a štítkování.
Článek společnosti VIOX o návrh ochrany solární slučovací skříně vysvětluje, jak by měly být pojistky, DC odpínače, jističe a svodiče přepětí (SPD) uvnitř rozvaděče koordinovány.
DC svodič přepětí pro slučovací box: Proč záleží na schopnostech dodavatele
Mnoho seriózních kupujících se konkrétně ptá na DC svodiče přepětí uvnitř fotovoltaických slučovacích boxů, protože chápou, že slučovací box není jen o slučování stringů. Přepěťová ochrana je jednou z nejdůležitějších ochranných funkcí ve venkovních fotovoltaických systémech.
Dodavatel by měl být schopen vysvětlit:
- zda je svodič přepětí navržen pro fotovoltaické DC aplikace;
- typ SPD a jmenovité napětí;
- uspořádání připojení kladného/záporného pólu vůči zemi;
- rozvržení uzemňovací přípojnice;
- kontrola délky přívodních vodičů pro zajištění přepěťové ochrany;
- indikátor stavu SPD nebo dálková signalizace, je-li vyžadována;
- dostupnost náhradních modulů.
Pokud dodavatel nedokáže vysvětlit výběr SPD a uspořádání uzemnění, je cenová nabídka na slučovací box neúplná.
Výrobce 9cestných fotovoltaických slučovacích boxů: Co kupující očekávají
Dotaz typu “výrobce 9cestného slučovacího boxu pro fotovoltaiku” obvykle znamená, že kupující potřebuje slučovací box s devíti vstupy pro fotovoltaické stringy. Jedná se o dotaz na zakázkovou konfiguraci, nikoliv na obecnou značku.
U 9cestného fotovoltaického slučovacího boxu potvrďte:
- počet vstupů a výstupů fotovoltaických stringů;
- proud stringu a jmenovitou hodnotu pojistky;
- zda každý vstup vyžaduje pojistku typu gPV;
- jmenovité parametry DC svodiče přepětí (SPD);
- jmenovité parametry hlavního odpínače nebo jističe;
- kapacitu svorek pro průřez kabelu;
- velikost rozvaděče a prostor pro odvod tepla;
- štítkování pro identifikaci stringů;
- požadavky na monitoring, pokud existují.
Dodavatelé zaměření na OEM, jako je VIOX, jsou často relevantní pro tyto zakázkové požadavky na počet stringů, protože kupující může potřebovat 6cestné, 8cestné, 9cestné, 12cestné nebo 16cestné konfigurace namísto standardního katalogového modelu.
Inteligentní slučovací boxy pro FV pole
U projektů v užitkovém měřítku a projektů zaměřených na provoz a údržbu (O&M) může inteligentní slučovací box pro FV pole zahrnovat monitorovací funkce, jako je měření proudu stringu, stav svodiče přepětí (SPD), stav spínače, snímání teploty nebo komunikaci s nadřazeným systémem.
Inteligentní monitoring je užitečný, pokud záleží na detekci prostojů. Zvyšuje však také složitost návrhu. Kupující by si měli ověřit komunikační protokol, přesnost monitoringu, způsob napájení, stupeň krytí, náhradní díly a to, zda je monitorovací systém kompatibilní se střídačem nebo platformou pro monitoring elektrárny.

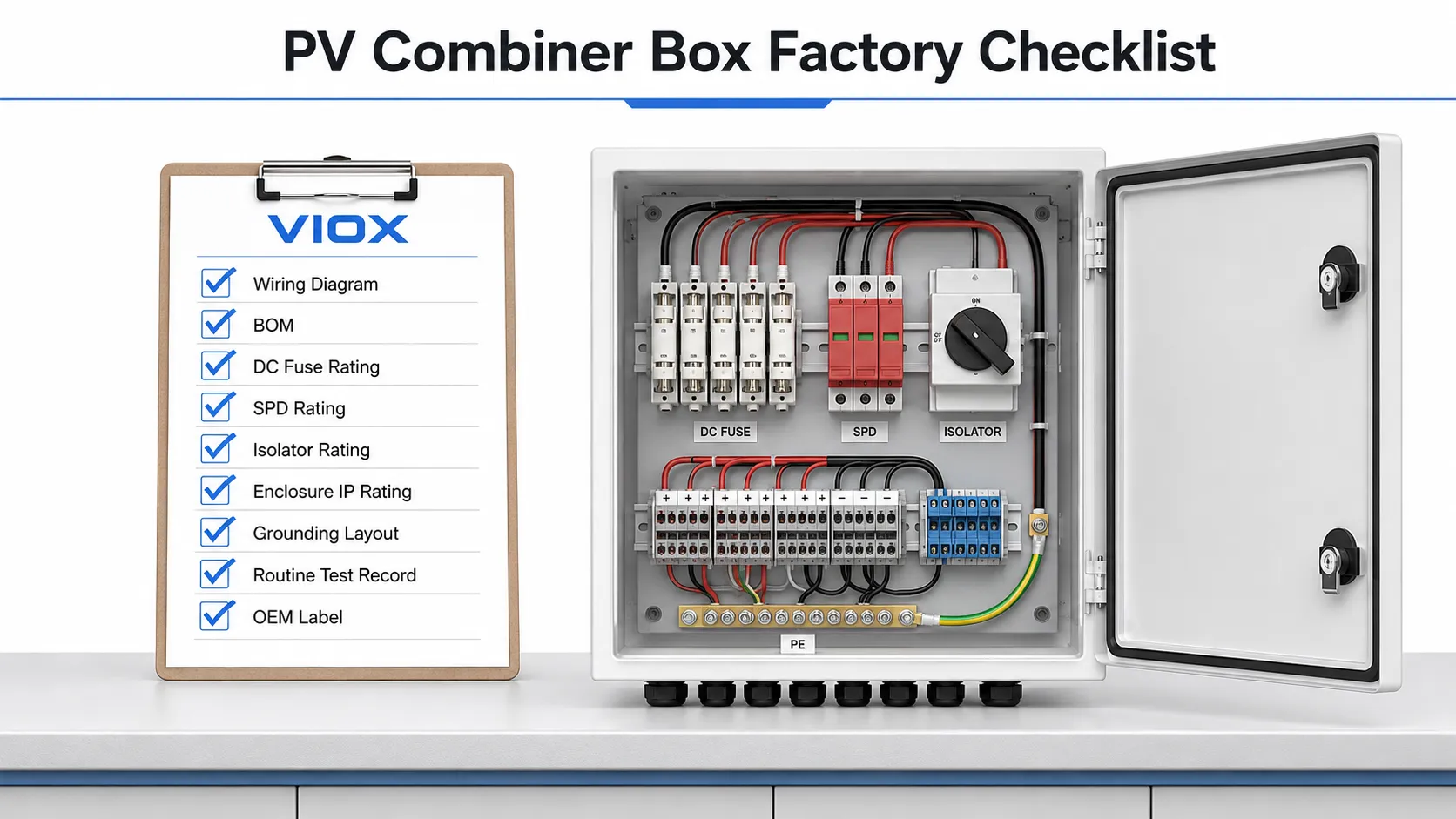

Kontrolní seznam pro továrnu na solární slučovací boxy OEM/ODM
Pro distributory a kupující privátních značek je výrobní proces stejně důležitý jako seznam komponentů.
Před zadáním hromadné objednávky si vyžádejte:
- elektrické schéma a schéma zapojení;
- kusovník s jmenovitými hodnotami komponentů;
- materiál skříně a stupeň krytí IP;
- velikosti kabelových průchodek pro vstup/výstup;
- specifikace pojistek, svodičů přepětí (SPD), odpínačů a jističů;
- rozvržení štítku produktu;
- číslování svorek a formát štítků řetězců;
- kontrolní seznam rutinních zkoušek;
- proces schvalování vzorků;
- design obalů a kartonů;
- návod k instalaci;
- kontrola modelů opakovaných objednávek.
V tom se liší továrna na slučovací boxy od jednoduchého dodavatele rozvaděčových skříní. Spolehlivá továrna by měla mít pod kontrolou zapojení, označování, výběr ochranných prvků a dokumentaci.
Častá varovná znamení u dodavatelů
Varovné znamení 1: Pouze certifikáty pro AC komponenty
Fotovoltaické slučovací boxy využívají DC obvody. Pokud dodavatel poskytuje pouze certifikáty pro AC komponenty a nedokáže vysvětlit DC parametry, vyžádejte si před schválením objednávky další dokumentaci.
Varovné znamení 2: Chybějící schéma zapojení
Slučovací box bez schématu zapojení představuje riziko. Schéma by mělo znázorňovat vstupy stringů, pojistky nebo jističe, připojení SPD, pozici odpojovače nebo jističe, uzemnění a výstupní svorky.
Varovné znamení 3: SPD přidáno bez logiky uzemnění
SPD není užitečné, pokud je cesta uzemnění a uspořádání vodičů nevyhovující. Zeptejte se, jak je SPD připojeno k uzemňovací liště a jak je kontrolována délka vodičů.
Varovné znamení 4: Stejná skříň pro každý počet stringů
Dvousetový a šestnáctisetový box nemají stejné požadavky na odvod tepla, zapojení a prostor. Pokud dodavatel používá pro všechny konfigurace stejnou velikost skříně, pečlivě zkontrolujte vnitřní uspořádání.
Varovný signál 5: Absence záznamu o rutinních zkouškách
U předem zapojených slučovacích boxů se zeptejte, zda výrobce před odesláním provádí kontrolu zapojení, zkoušku spojitosti, zkoušku izolace, vizuální kontrolu a ověření štítků.
ČASTO KLADENÉ DOTAZY
Kdo jsou přední výrobci fotovoltaických slučovacích boxů?
Mezi běžně srovnávané výrobce fotovoltaických slučovacích boxů a dodavatele solárních komponent BOS patří Weidmüller, Eaton, Schneider Electric, ABB, Shoals Technologies, Bentek Solar, MidNite Solar, IMO Precision Controls, SolarBOS a VIOX.
Co bych měl zkontrolovat při výběru výrobce solárních slučovacích boxů?
Zkontrolujte systémové napětí, počet stringů, jmenovité hodnoty DC pojistek nebo jističů, jmenovité hodnoty DC odpínačů, parametry svodičů přepětí (SPD), kvalitu skříně, schéma zapojení, uspořádání uzemnění, tovární testování a dokumentační podporu.
Je dodavatel fotovoltaických slučovacích boxů totéž co továrna na slučovací boxy?
Ne vždy. Dodavatel může obchodovat s hotovými výrobky, zatímco továrna kontroluje návrh, zapojení, montáž, označování a testování. U projektů OEM/ODM záleží na schopnostech továrny více než na fotografiích produktů.
Jaký je nejlepší solární slučovací box (combiner box)?
Nejlepší solární slučovací box je ten, který odpovídá napětí fotovoltaického systému, proudu stringů, počtu stringů, návrhu ochrany, prostředí skříně, uspořádání vstupů střídače a místním požadavkům na schválení. Neexistuje jeden nejlepší model pro každý projekt.
Potřebují fotovoltaické slučovací boxy stejnosměrné svodiče přepětí (DC SPD)?
Mnoho fotovoltaických slučovacích boxů obsahuje DC SPD, které pomáhají chránit střídač a stejnosměrnou stranu před přechodným přepětím. Přesný typ a jmenovité hodnoty SPD by měly odpovídat napětí fotovoltaického systému, uspořádání uzemnění a specifikaci projektu.
Může společnost VIOX vyrábět zakázkové fotovoltaické slučovací boxy?
Společnost VIOX lze posoudit jako dodavatele zakázkových fotovoltaických slučovacích boxů, včetně různých počtů stringů, možností DC pojistek/SPD/odpojovačů, schémat zapojení, štítků a OEM/ODM balení. Kupující by měli před objednáním potvrdit přesné požadavky na napětí, proud, skříň a dokumentaci.
Závěr
Nejlepší výrobce fotovoltaických slučovacích boxů závisí na rozsahu projektu a záměru nákupu. Weidmüller, Eaton, Schneider Electric, ABB, Shoals Technologies, Bentek Solar, MidNite Solar, IMO Precision Controls a SolarBOS jsou užitečné referenční značky pro globální solární projekty a projekty vyrovnávání systému (balance-of-system).
Pro distributory, OEM kupující, EPC týmy a zákazníky se soukromou značkou, kteří vyžadují flexibilní konfiguraci, může být společnost VIOX hodnocena jako výrobce fotovoltaických slučovacích boxů zaměřený na export prostřednictvím své Slučovač Box produktové stránky. Nejbezpečnějším přístupem při výběru dodavatele je porovnat nejen značku, ale také kompletní návrh stejnosměrné ochrany, schéma zapojení, jmenovité hodnoty komponent, kvalitu skříně a proces továrního testování.
