Stručná odpověď: Imax a In plní odlišné funkce
V přepěťová ochrana (SPD), Na adrese a Imax jsou oba jmenovité hodnoty rázového proudu, ale neznamenají totéž.
Na adrese, neboli jmenovitý vybíjecí proud, popisuje schopnost SPD zvládnout definované opakované zatížení rázovým proudem. Je to lepší ukazatel běžné odolnosti proti přepětí při standardizovaném testování.
Imax, neboli maximální vybíjecí proud, popisuje nejvyšší hodnotu rázového proudu 8/20 µs, kterou může SPD vybít za stanovených zkušebních podmínek. Více vypovídá o horní hranici rázové kapacity než o každodenní životnosti.
Praktické pravidlo:
Používejte In pro posouzení schopnosti opakovaného zatížení rázem. Používejte Imax pro posouzení maximální kapacity rázového proudu při jednorázové události. Nevybírejte SPD pouze podle hodnoty Imax.
Pokud s touto kategorií zařízení začínáte, začněte širším průvodcem společnosti VIOX o tom, co je to svodič přepětí (SPD). Tento článek se zaměřuje konkrétně na to, jak číst štítek s jmenovitými hodnotami.

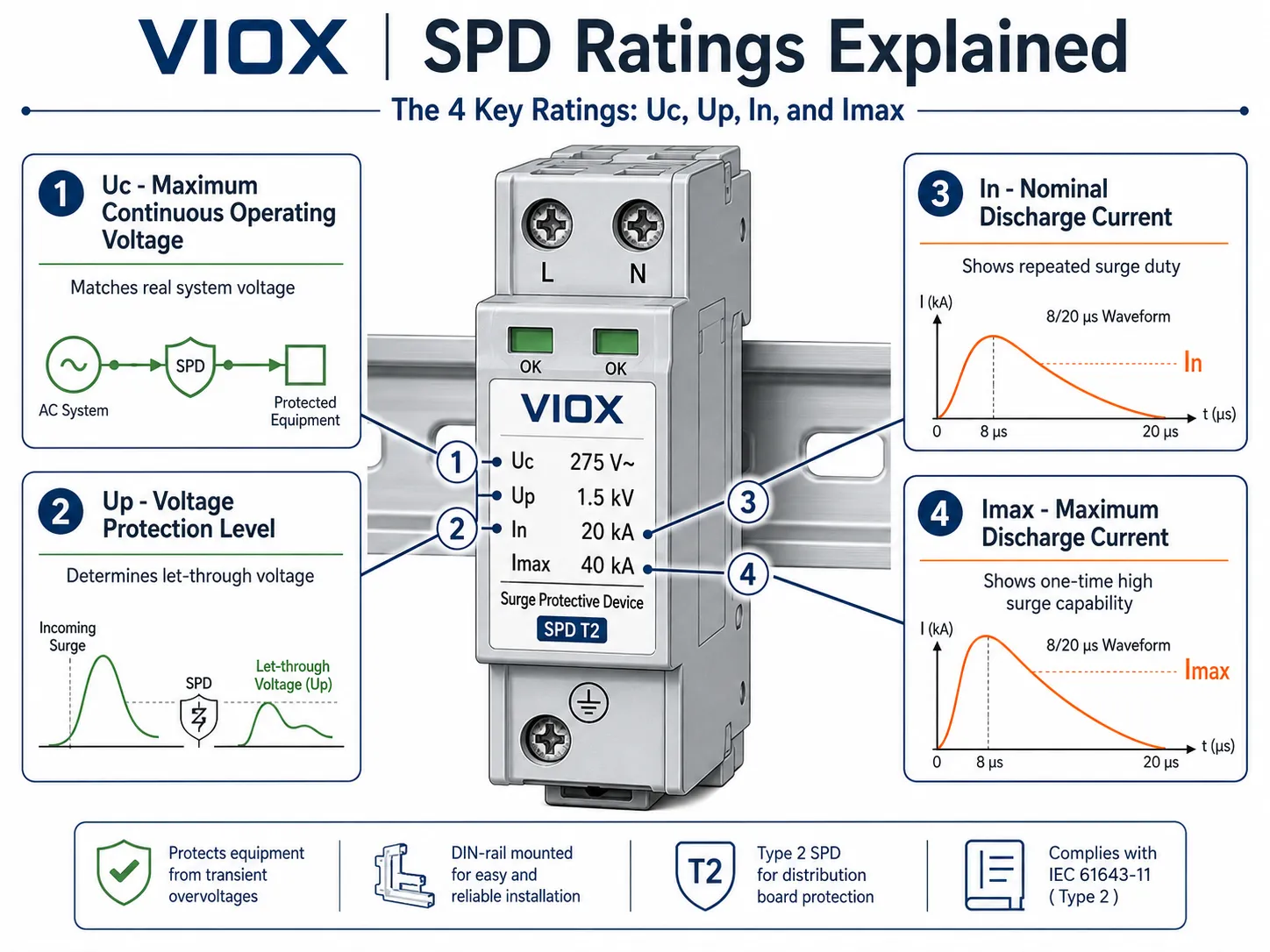

Čtyři jmenovité hodnoty SPD, které by kupující měli posuzovat společně
Imax a In jsou důležité, ale nejsou to jediné hodnoty, které určují, zda se SPD hodí pro konkrétní systém. Minimálně čtěte Univerzita v Utahu, Nahoru, Na adresea Imax společně.
| Hodnocení | Význam | Proč na tom záleží |
|---|---|---|
| Univerzita v Utahu | Maximální trvalé provozní napětí | Musí odpovídat skutečnému napětí systému |
| Nahoru | Napěťová ochranná úroveň | Určuje napěťovou ochrannou hladinu (let-through voltage) |
| Na adrese | Jmenovitý vybíjecí proud | Ukazuje schopnost opakovaného zatížení přepětím |
| Imax | Maximální vybíjecí proud | Ukazuje jednorázovou vysokou schopnost odolnosti proti přepětí |
Tato tabulka je nejbezpečnějším způsobem, jak se vyhnout nejčastější chybě při výběru SPD: volbě zařízení s nejvyšším počtem kA při ignorování toho, zda jsou jeho jmenovité napětí a ochranná úroveň vhodné.
VIOX již má vyhrazené vysvětlení co znamenají Uc a Up u SPD. Tento článek ponechává tyto napěťové parametry v rámci diskuse o Imax/In, takže stávající stránka bude kompletnější bez nutnosti nové adresy URL.
Co je In u SPD?
Na adrese znamená jmenovitý vybíjecí proud. Jedná se o standardizovanou hodnotu rázového proudu používanou k popisu proudu, který může svodič přepětí (SPD) vybít za definovaných zkušebních podmínek, běžně za použití proudové vlny 8/20 µs pro nízkonapěťové napájecí systémy SPD.
V praktickém smyslu hodnota In vypovídá o tom, jak je SPD odolný při opakovaném vystavení přepětí. Vyšší hodnota In obecně indikuje vyšší schopnost opakovaného zatížení, za předpokladu, že jsou produkty porovnávány podle stejné normy, typu SPD, jmenovitého napětí a technologie.
Co vám hodnota In říká
In pomáhá odpovědět na otázku:
- Jak velký rázový proud dokáže tento SPD zvládnout při jmenovitém zkušebním zatížení?
- Je toto zařízení vhodné pro opakované vystavení přepětí v tomto místě instalace?
- Jak si tento svodič přepětí (SPD) vede v porovnání s jiným zařízením ve stejné produktové třídě?
Co vám jmenovitý vybíjecí proud (In) neřekne
In vám neřekne:
- správné systémové napětí
- napěťovou ochrannou hladinu (let-through voltage) pro navazující zařízení
- maximální jednorázový rázový proud, který zařízení vydrží
- zda se jedná o SPD typu 1, typu 2 nebo typu 3
- zda je zařízení vhodné pro střídavé (AC), stejnosměrné (DC) nebo fotovoltaické (PV) aplikace
Proto musí být hodnota In posuzována společně s parametry Uc, Up, Imax, typem SPD a příslušnou normou výrobku.
Co je Imax u svodiče přepětí (SPD)?
Imax znamená maximální vybíjecí proud. Jedná se o maximální špičkovou hodnotu vybíjecího proudu s průběhem 8/20 µs který je SPD schopen zvládnout za stanovených zkušebních podmínek.
Hodnota Imax je užitečná, protože udává horní hranici schopnosti zařízení odvést rázový proud. Neměla by však být považována za jmenovitou hodnotu pro běžný provoz nebo opakované namáhání. Není to totéž jako “proud, který SPD pohltí při každém úderu blesku”.”
Co vám říká Imax
Imax pomáhá odpovědět na otázku:
- Jaká je nejvyšší standardizovaná úroveň rázového proudu 8/20 µs, kterou je tento svodič přepětí (SPD) schopen vybít?
- Má svodič přepětí (SPD) dostatečnou rezervu pro očekávanou úroveň expozice?
- Jak si vede maximální svodová schopnost v porovnání s podobnými svodiči přepětí (SPD) typu 2?
Co vám Imax neříká
Imax vám neříká:
- jak dlouho svodič přepětí (SPD) vydrží
- zda zařízení dostatečně ochrání citlivou elektroniku
- zda je svodič přepětí (SPD) koordinován s předřazenou nebo následnou ochranou
- zda je délka instalačních vodičů přípustná
- zda je napěťová ochranná hladina dostatečně nízká
Vysoká hodnota Imax může v technickém listu vypadat působivě, ale vysoká hodnota Imax s nesprávným Uc nebo špatnou hodnotou Up může přesto znamenat chybnou volbu.

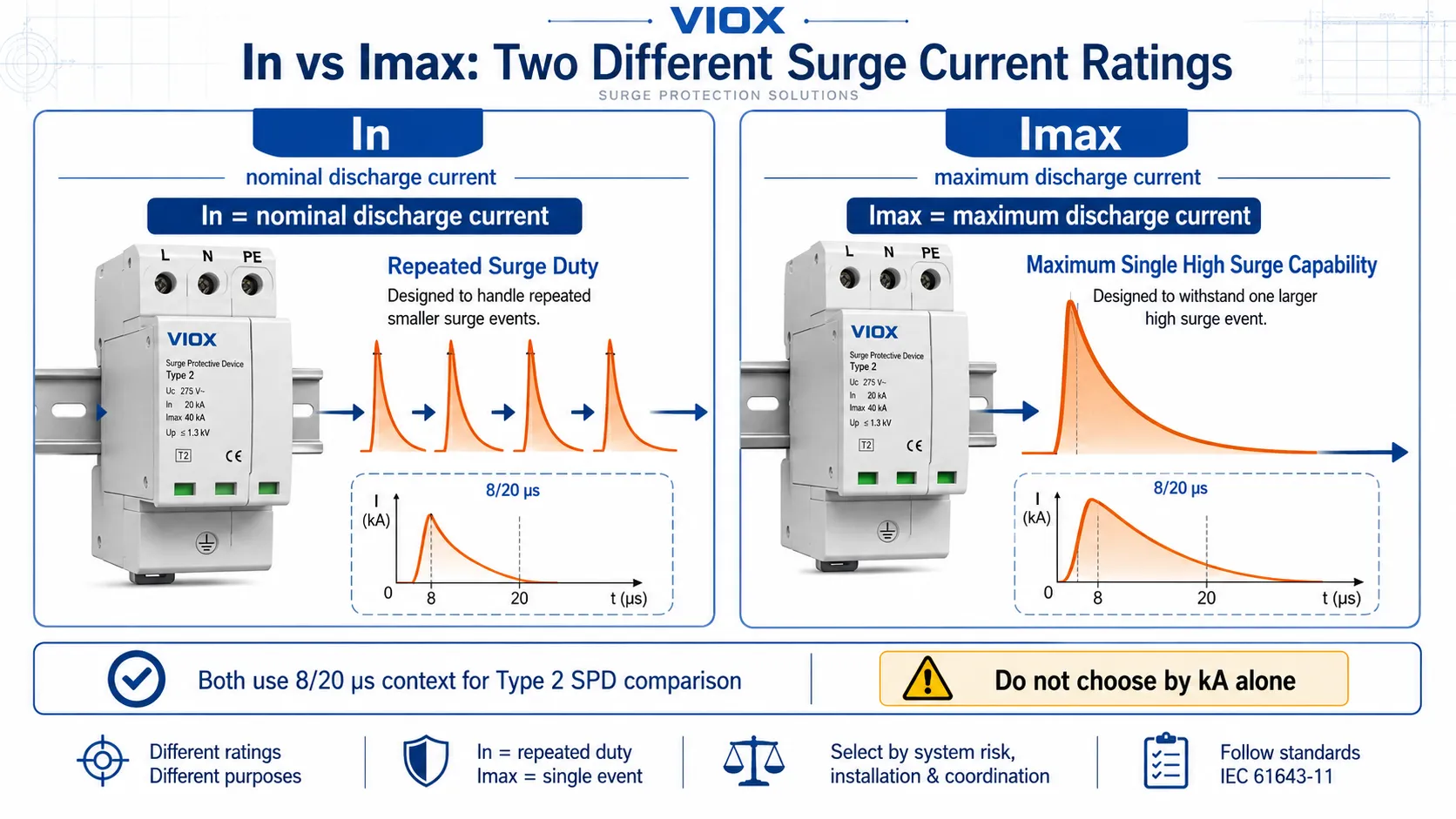

Imax vs. In: Hlavní rozdíl
| Bod srovnání | In – Jmenovitý vybíjecí proud | Imax – Maximální vybíjecí proud |
|---|---|---|
| Hlavní účel | Schopnost opakovaného zatížení rázovým proudem | Maximální schopnost svedení rázového proudu 8/20 µs |
| Pravidla výběru | Dlouhodobá odolnost a běžné vystavení rázům | Vysoká rezerva pro rázové proudy |
| Kontext typického průběhu vlny | proudové vlny 8/20 µs | proudové vlny 8/20 µs |
| Nejlepší využití pro | Porovnání odolnosti v rámci stejné třídy SPD | Kontrola rezervy maximálního rázového proudu |
| Běžná chyba | Považování In za absolutní maximum | Považování Imax za jediný důležitý jmenovitý parametr |
| Co zkontrolovat dále | Uc, Up, typ SPD, uzemnění systému, místo instalace | In, Up, Uc, koordinace, záložní jištění |
Nejvyváženější volbou není vždy zařízení s největším Imax. Pro mnoho aplikací v rozváděčích a distribučních systémech bude správně zvolené SPD s odpovídajícím Uc, dostatečně nízkým Up, vhodným In, správným typem a krátkou délkou přívodních vodičů fungovat lépe než špatně nainstalované zařízení s vyšší hodnotou Imax.

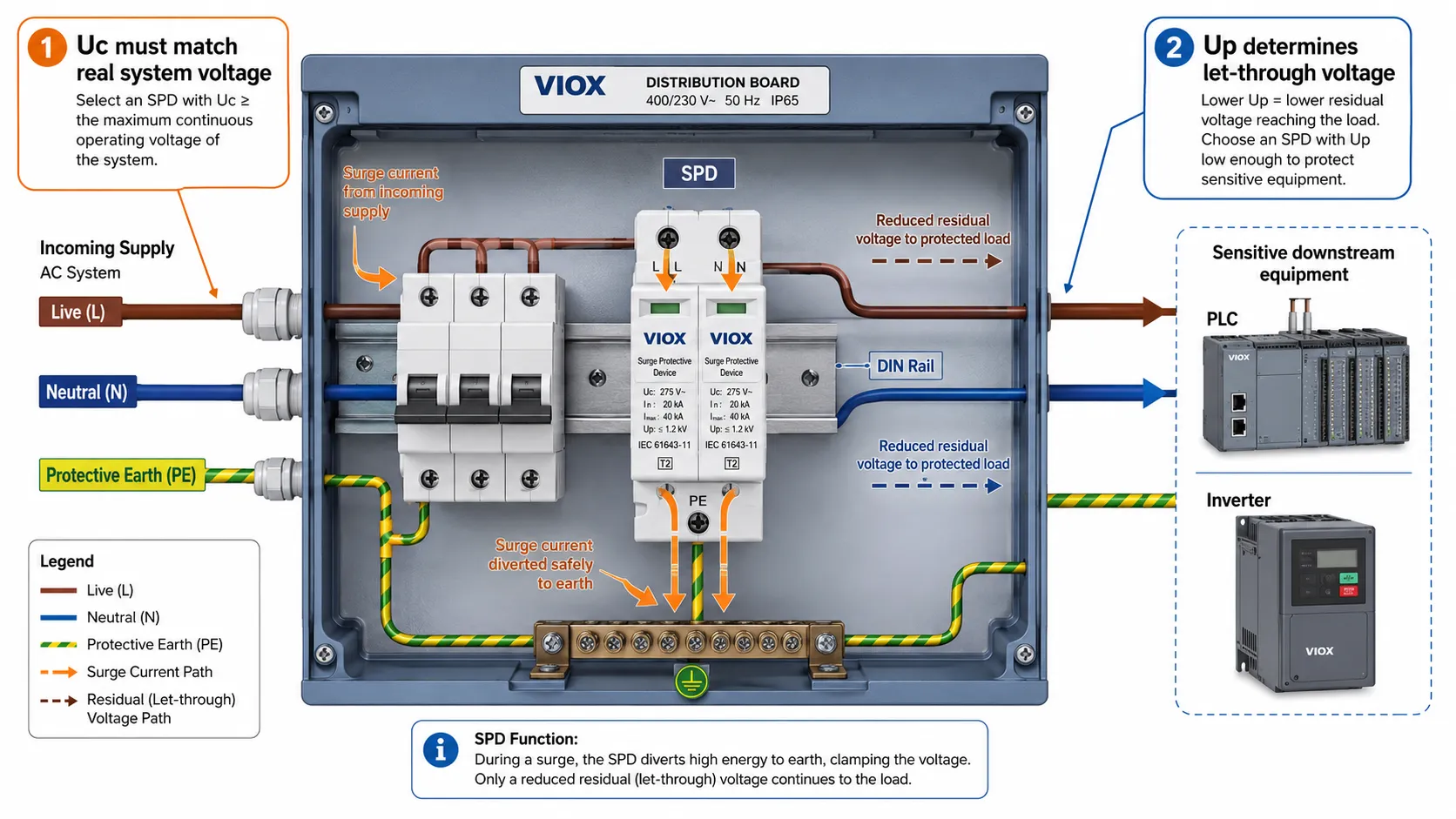

Kam Uc zapadá při rozhodování mezi Imax a In
Univerzita v Utahu, neboli maximální trvalé provozní napětí, je nejvyšší napětí, kterému může být svodič přepětí (SPD) trvale vystaven mezi svými svorkami, aniž by vykazoval abnormální provoz.
Tato hodnota musí odpovídat skutečné elektrické soustavě, nikoliv pouze marketingovému označení systému. Například:
- AC systémy vyžadují správné Uc pro uspořádání fázový vodič-nulový vodič, fázový vodič-zem nebo fázový vodič-fázový vodič v závislosti na režimu SPD.
- Systémy uzemnění TT, TN-S, TN-C-S a IT mohou vyžadovat odlišná uspořádání SPD.
- PV DC systémy vyžadují Ucpv nebo odpovídající jmenovité trvalé provozní stejnosměrné napětí, které odpovídá maximálnímu napětí fotovoltaického řetězce.
Pokud je Uc příliš nízké, může SPD fungovat nebo degradovat během normálních napěťových podmínek nebo při dočasných přepětích. Pokud je Uc příliš vysoké, SPD nemusí sepnout dostatečně brzy, aby poskytlo požadovanou úroveň ochrany.
Proto je Uc první napěťovou hodnotou, kterou je třeba zkontrolovat před porovnáním In a Imax.
Kde Up zapadá do rozhodování mezi Imax a In
Nahoru, nebo úroveň napěťové ochrany, je napětí, které se objeví na svorkách SPD během specifikovaných podmínek rázové zkoušky. V praktickém jazyce se jedná o propustné napětí kterému může být chráněné zařízení stále vystaveno.
Na tom záleží, protože SPD nezpůsobí, že přepětí zmizí. Odvádí rázový proud a omezuje napětí. Následné zařízení je stále vystaveno zbytkové úrovni napětí.
Nižší hodnota Up obecně znamená lepší omezení napětí, ale pouze při srovnání za stejné normy, zkušebních podmínek, typu SPD, systémového napětí a způsobu instalace. V reálných rozvaděčích může délka přívodních vodičů a uspořádání uzemnění přidat další napětí nad rámec testované hodnoty Up zařízení SPD.
U citlivých zařízení by měla být hodnota Up kontrolována vzhledem k impulzní odolnosti zařízení a strategii koordinace ochrany. Pro širší pohled na instalaci viz příručku společnosti VIOX o tom, jak se svodiče přepětí liší od jiných metod elektrické ochrany proti přepětí.
Proč je výběr pouze podle kA riskantní
Mnoho kupujících porovnává svodiče přepětí (SPD) podle jediného proudového údaje:
“Tento má 40 kA. Tamten má 60 kA. Zařízení s 60 kA musí být lepší.”
Tato zkratka je riskantní, protože ignoruje zbytek štítku.

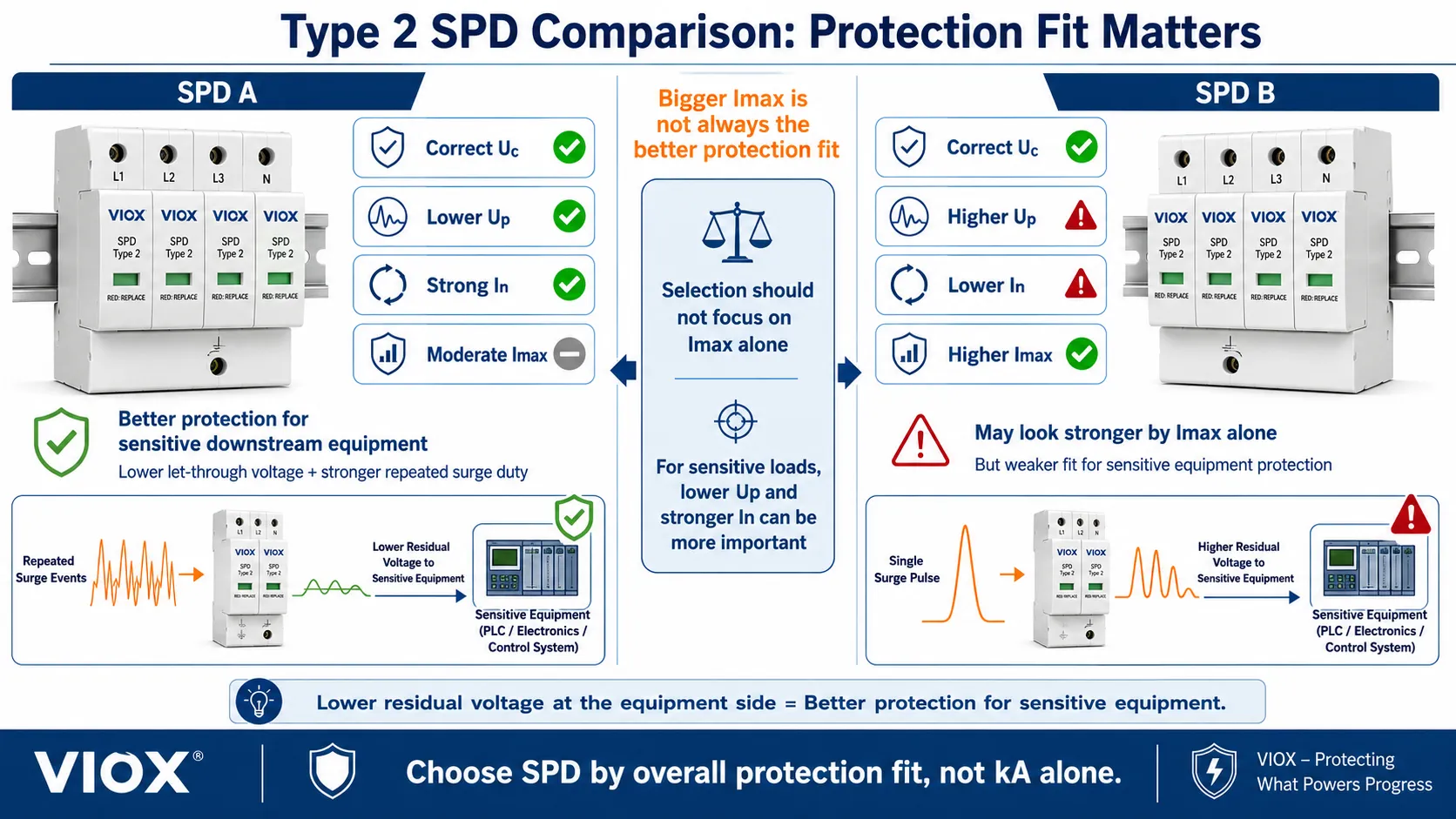

Zvažte dva svodiče přepětí typu 2 pro stejné systémové napětí:
| SPD | Univerzita v Utahu | Nahoru | Na adrese | Imax | Lepší volba? |
|---|---|---|---|---|---|
| SPD A | Správné pro systém | Nižší Up | Silnější In | Střední Imax | Často silnější pro ochranu zařízení |
| SPD typu 1 (B) | Správné pro systém | Vyšší Up | Nižší In | Vyšší Imax | Může mít vyšší hodnotu rázového proudu, ale slabší úroveň ochrany |
Lepší volba závisí na celkovém cíli ochrany. Pokud je zařízení citlivé, může být parametr Up důležitější než honba za nejvyšším Imax. Pokud je místo vystaveno častým přepěťovým špičkám, může být parametr In důležitější než velmi vysoká jednorázová maximální hodnota. Pokud napětí systému neodpovídá Uc, není ani jedno zařízení vhodné.
Typ SPD je důležitý: Typ 1, Typ 2 a Typ 3
Role In a Imax také závisí na typu SPD.
| Typ SPD | Typická role instalace | Hlavní zaměření jmenovitých hodnot |
|---|---|---|
| Typ 1 | Vstup do objektu nebo zóna vystavená bleskovému proudu | Impulzní proudová zatížitelnost, v normách IEC často vyjádřena jako Iimp |
| Typ 2 | Hlavní rozvaděče a podružné rozvodnice | In a Imax jsou běžně porovnávané parametry |
| Typ 3 | Ochrana v místě použití nebo na úrovni koncového zařízení | Up, koordinační vzdálenost a kompatibilita se zařízením jsou kritické parametry |
U svodičů přepětí typu 1 neomezujte výběr pouze na Imax. V praxi dle IEC, IMP s průběhem vlny 10/350 µs je klíčovým parametrem bleskového proudu. U svodičů typu 2 se pro porovnání při nákupu častěji používají In a Imax. U svodičů typu 3 se napěťová ochranná hladina a koordinace stávají obzvláště důležitými.
Pro podrobnější srovnání typů viz Přepěťová ochrana typu 1 vs. typ 2 vs. typ 3.
AC, DC a PV svodiče přepětí (SPD): Nemíchejte normy
Stejná logika označování platí pro všechny svodiče přepětí (SPD), ale musí být dodržena příslušná norma a napěťová soustava.
- AC nízkonapěťové svodiče přepětí (SPD) jsou běžně hodnoceny podle IEC 61643-11 nebo UL 1449 v závislosti na trhu.
- PV svodiče přepětí (SPD) na straně DC jsou na trzích využívajících IEC hodnoceny podle normy IEC 61643-31, přičemž tato norma pokrývá fotovoltaické systémy do 1500 V DC.
- Severoamerické svodiče přepětí (SPD) často používají terminologii a hodnotící systémy dle UL 1449, včetně MCOV a VPR, které by se neměly zaměňovat jedna ku jedné se štítky IEC bez kontroly technického listu.
Pokud se jedná o solární, EV nebo průmyslový stejnosměrný (DC) projekt, ověřte skutečné jmenovité hodnoty pro DC. Nepoužívejte AC svodič přepětí (SPD) pouze proto, že hodnota Imax vypadá vysoká. Průvodce VIOX pro stejnosměrná (DC) svodiče přepětí pokrývá tuto aplikační hranici podrobněji.

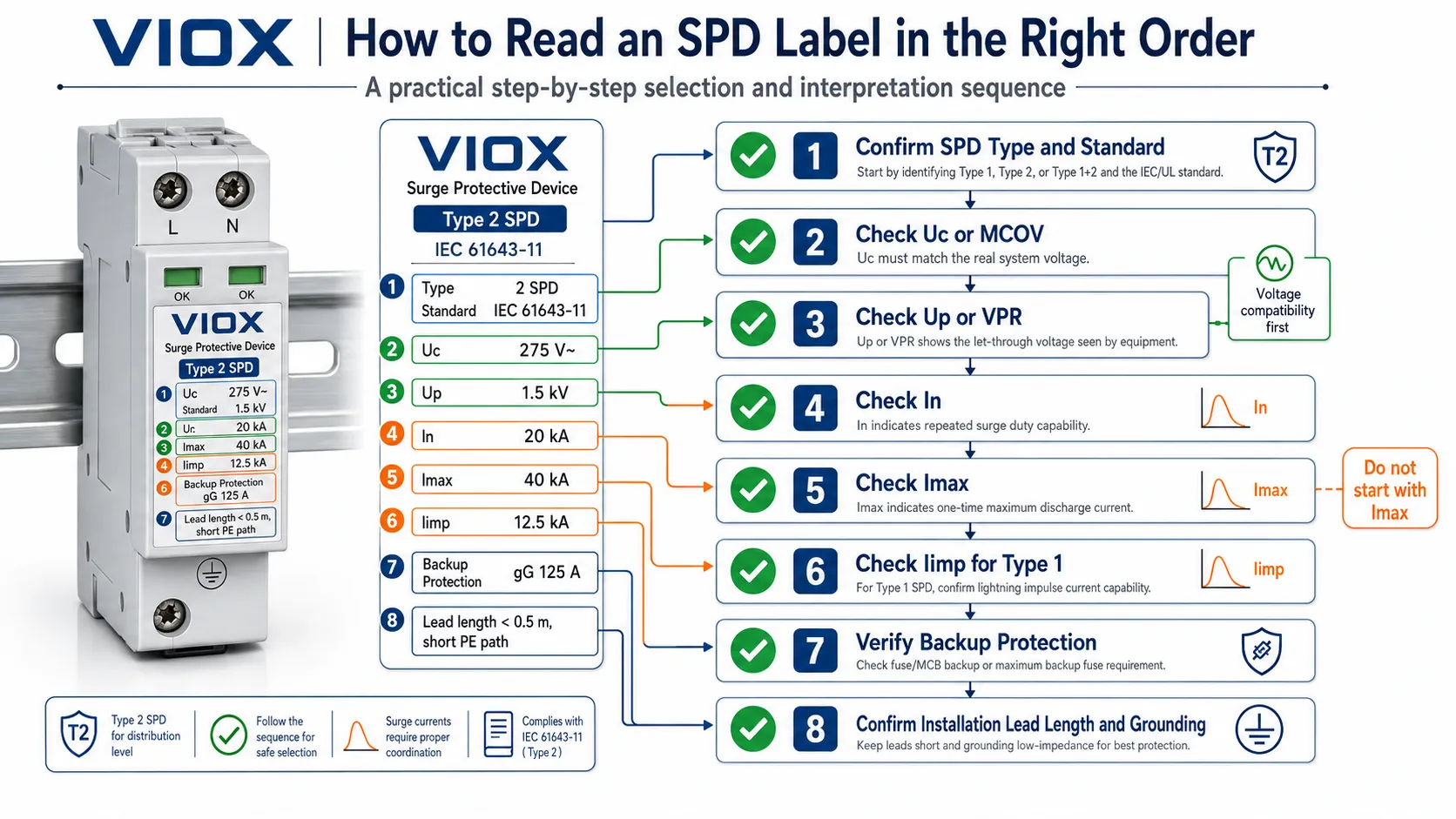

Jak číst štítek SPD ve správném pořadí
Při porovnávání SPD použijte tento postup:
- Potvrďte typ a normu SPD. Typ 1, Typ 2, Typ 3, IEC, UL, AC, DC nebo PV aplikace.
- Zkontrolujte Uc nebo MCOV. Svodič přepětí (SPD) musí být schopen trvale odolávat skutečnému provoznímu napětí systému.
- Zkontrolujte Up nebo VPR. Propustné napětí musí být vhodné pro chráněné zařízení.
- Zkontrolujte In. Tato hodnota udává schopnost opakovaného svedení rázového proudu za příslušných zkušebních podmínek.
- Zkontrolujte Imax. Tato hodnota udává maximální vybíjecí schopnost rázového proudu 8/20 µs.
- Zkontrolujte Iimp, pokud je relevantní vystavení bleskovému proudu typu 1.
- Zkontrolujte záložní jištění a jmenovitý zkratový proud.
- Zkontrolujte podrobnosti instalace. Délka přívodů, uzemnění, pospojování, umístění rozváděče a koordinace ochran ovlivňují skutečný výkon.
Tato posloupnost zabraňuje časté chybě, kdy se začíná hodnotou Imax a zapomíná se na napěťovou stranu problému ochrany.
Časté chyby při porovnávání Imax a In
Chyba 1: Výběr nejvyšší hodnoty Imax bez kontroly Uc
Pokud Uc neodpovídá systému, svodič přepětí (SPD) není vhodný. Vysoká hodnota Imax nenapraví nesprávné trvalé provozní napětí.
Chyba 2: Považování Imax za ukazatel životnosti
Imax není hodnotou pro běžný opakovaný provoz. Hodnota In je užitečnější při porovnávání odolnosti vůči opakovaným rázům v rámci stejné třídy SPD.
Chyba 3: Ignorování úrovně ochrany Up
SPD může mít vysokou schopnost svádění proudu, ale přesto propustit příliš vysoké napětí pro citlivá následná zařízení. Up je parametr kvality ochrany, který kupující často přehlížejí.
Chyba 4: Porovnávání AC a PV svodičů přepětí podle stejného čísla kA
Fotovoltaické systémy mají odlišné chování stejnosměrného napětí, požadavky na polaritu a normy. U SPD pro DC stranu fotovoltaiky kontrolujte příslušná označení pro DC a PV.
Chyba 5: Předpoklad, že instalace nemá vliv na ochranu
Dlouhé přívody, špatné uzemnění a nevhodné trasování zvyšují napětí během přepěťové události. Dobrá hodnota Up uvedená v technickém listu může být znehodnocena špatnou instalací.
Chyba 6: Zapomínání na indikaci konce životnosti
Svodiče přepětí (SPD) po přepěťových událostech degradují. Indikace stavu, dálková signalizace a vyměnitelné moduly jsou důležité pro návrh rozváděčů s možností údržby. Pro stárnutí SPD na bázi MOV viz Vysvětlení ZnO MOV.
Praktický kontrolní seznam pro výběr
Před schválením SPD ověřte:
- zda typ SPD odpovídá místu instalace
- zda Uc nebo MCOV odpovídá skutečnému systémovému napětí a uspořádání uzemnění
- zda je Up nebo VPR dostatečně nízké pro chráněné zařízení
- In je vhodné pro očekávané opakované vystavení přepětí
- Imax poskytuje dostatečnou rezervu maximálního rázového proudu 8/20 us
- Iimp se posuzuje tam, kde je vyžadována odolnost proti bleskovému proudu typu 1
- Aplikace AC, DC nebo PV je jasně označena
- záložní nadproudová ochrana odpovídá pokynům výrobce
- jmenovitý zkratový proud je vhodný pro danou instalaci
- délka přívodních vodičů a cesta uzemnění jsou správně navrženy
- stavová indikace nebo dálková signalizace je zahrnuta tam, kde je důležitý přístup pro údržbu
Pokud přecházíte od interpretace jmenovitých hodnot k hodnocení produktu, zkontrolujte produktovou řadu VIOX SPD a ověřte každý model vzhledem k systémovému napětí, typu SPD, normě a místu instalace.
ČASTO KLADENÉ DOTAZY
Jaký je rozdíl mezi Imax a In u svodiče přepětí (SPD)?
In je jmenovitý vybíjecí proud a udává schopnost opakovaného zatížení přepětím za standardizovaných podmínek. Imax je maximální vybíjecí proud a udává nejvyšší úroveň rázového proudu 8/20 us, kterou SPD zvládne za stanovených zkušebních podmínek.
Je vyšší Imax vždy lepší?
Samo o sobě nikoliv. Vyšší Imax poskytuje větší rezervu pro maximální rázový proud, ale SPD musí mít také správné Uc, vhodnou úroveň ochrany Up, odpovídající In, správný typ a musí být správně nainstalováno.
Je In důležitější než Imax?
U opakovaného vystavení přepětí je často významnější hodnota In. Pro maximální rezervu rázového proudu je důležitá hodnota Imax. Ani jednu z těchto hodnot nelze posuzovat samostatně.
Co znamená Uc u svodiče přepětí (SPD)?
Uc je maximální trvalé provozní napětí. Udává nejvyšší napětí, kterému může SPD trvale odolávat bez abnormálního provozu. Musí odpovídat skutečnému napětí systému a uspořádání uzemnění.
Co znamená Up u svodiče přepětí (SPD)?
Up je napěťová ochranná hladina. Představuje napětí, které zůstává na svorkách SPD během specifikované zkoušky rázovým proudem. V praktickém smyslu jde o zbytkové napětí, kterému může být následné zařízení stále vystaveno.
Mám vybírat SPD pouze podle hodnoty kA?
Ne. Hodnota kA popisuje pouze schopnost svodu rázového proudu. Výběr SPD závisí také na Uc, Up, typu SPD, normě, napětí systému, systému uzemnění, záložní ochraně, zkratové odolnosti a délce přívodních vodičů.
Je Imax totéž co Iimp?
Ne. Imax je obvykle spojován s průběhem vybíjecího proudu 8/20 us. Iimp je impulzní proud, typicky spojovaný s průběhem 10/350 us pro zátěž bleskovým proudem typu 1 podle norem IEC.
Používají AC a DC svodiče přepětí (SPD) stejné jmenovité hodnoty?
Některé názvy jmenovitých hodnot jsou podobné, ale aplikační normy a napěťové chování se liší. AC SPD, fotovoltaické DC SPD a severoamerické SPD dle UL 1449 musí být posuzovány podle vlastních technických listů a příslušných norem.
Sečteno A Podtrženo
Imax a In jsou oba důležité jmenovité proudy SPD, ale odpovídají na odlišné otázky. In vypovídá o schopnosti opakovaného zvládání rázů. Imax vypovídá o maximální schopnosti zvládnout rázový proud 8/20 us.
Pro skutečný výběr se u toho nezastavujte. Čtěte Univerzita v Utahu, Nahoru, Na adresea Imax společně. Uc potvrzuje, že SPD může být trvale provozováno v systému. Up ukazuje, jaké napětí může ještě dosáhnout k zařízení. In ukazuje odolnost vůči opakovaným rázům. Imax ukazuje maximální rezervu rázového proudu.
Tento pohled na čtyři jmenovité hodnoty činí stávající stránku o Imax vs In silnější, přesnější a užitečnější jak pro inženýry, tak pro nákupčí.
