একটি SSR ডেটাশিট আপনাকে নির্দিষ্ট পরীক্ষার শর্তাবলীতে সর্বোচ্চ ভোল্টেজ এবং কারেন্ট সম্পর্কে জানায়। কন্ট্রোল প্যানেল এমন কিছু শর্ত যোগ করে যা সাধারণত ডিভাইসটি নির্ভরযোগ্য হবে কি না তা নির্ধারণ করে: মোটরের স্টার্টিং কারেন্ট, ক্যাপাসিটর-চার্জিং পালস, এনক্লোজারের ভেতরে আটকে থাকা তাপ, কাছাকাছি থাকা পাওয়ার ডিভাইস এবং ট্রানজিয়েন্ট যা নামমাত্র লোড রেটিংয়ে কখনোই দেখা যায় না।.
এই কারণেই একটি সলিড স্টেট রিলে (SSR) নির্বাচন করা কেবল ক্যাটালগ নম্বর দেখে করার বিষয় নয়। একটি নির্ভরযোগ্য নির্বাচনের ক্ষেত্রে চারটি প্রকৌশলগত প্রশ্নের উত্তর থাকতে হবে:
| সিদ্ধান্ত | যা নিশ্চিত করতে হবে |
|---|---|
| ১. SSR কি বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ? | এসি (AC) বা ডিসি (DC) আউটপুট, কন্ট্রোল-ইনপুট রেঞ্জ, পোলারিটি, ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ বিন্যাস এবং সুইচিং মোড |
| এটি কি লোড সহ্য করতে পারবে? | কন্টিনিউয়াস আরএমএস কারেন্ট, ইনরাশ ম্যাগনিটিউড এবং ডিউরেশন, পাওয়ার ফ্যাক্টর, সুইচিং ফ্রিকোয়েন্সি এবং ট্রানজিয়েন্ট ভোল্টেজ |
| ইনস্টলেশনটি কি এর তাপ অপসারণ করতে পারবে? | কন্ডাকশন লস, লোকাল প্যানেল অ্যাম্বিয়েন্ট, ডি-রেটিং কার্ভ, থার্মাল ইন্টারফেস, হিট সিঙ্ক, গ্রুপিং এবং এয়ারফ্লো |
| ফল্ট বা ত্রুটির সময় কী ঘটবে? | লিকেজ কারেন্ট, সেমিকন্ডাক্টর-ফিউজ কোঅর্ডিনেশন, সার্জ সাপ্রেশন, ওভারটেম্পারেচার রেসপন্স এবং শর্টেড-আউটপুট ফেইলিয়রের পর নিরাপদ শাটডাউন |
এই চারটি সিদ্ধান্ত ক্রমানুসারে অনুসরণ করুন। লোড বা থার্মাল ডেটার অভাব পূরণের জন্য কোনো সার্বজনীন কারেন্ট মাল্টিপ্লায়ার প্রয়োগ করবেন না।.
এই নির্দেশিকাটি ইন্ডাস্ট্রিয়াল কন্ট্রোল-প্যানেল বা ওইএম (OEM) অ্যাপ্লিকেশনের জন্য প্রযোজ্য। পণ্যের রেটিং, ওয়্যারিং, প্রোটেক্টিভ কোঅর্ডিনেশন এবং থার্মাল ডিজাইন অবশ্যই নির্দিষ্ট এসএসআর (SSR) ডেটাশিট এবং প্রযোজ্য ইকুইপমেন্ট স্ট্যান্ডার্ড অনুযায়ী যাচাই করতে হবে।.
কী Takeaways
- একটি এসি-আউটপুট এসএসআর (SSR) সাধারণত ডিসি সুইচ করতে পারে না, কারণ একটি ট্রায়াক (triac) বা থাইরিস্টর আউটপুট বন্ধ হওয়ার জন্য কারেন্টের জিরো-ক্রসিংয়ের ওপর নির্ভর করে। একটি ডিসি-আউটপুট এসএসআর সাধারণত মসফেট (MOSFETs) ব্যবহার করে এবং এটি ডিসি পোলারিটি ও ভোল্টেজের জন্য নির্বাচন করতে হয়।.
- এসএসআর-এর গায়ে মুদ্রিত কারেন্ট একটি শর্তসাপেক্ষ সর্বোচ্চ মান, এটি প্যানেলে ব্যবহারের জন্য নিশ্চিত কোনো কারেন্ট নয়। পরিবেষ্টিত তাপমাত্রা বৃদ্ধি পেলে বা হিট-সিঙ্কের কার্যক্ষমতা কমে গেলে অনুমোদিত কারেন্ট দ্রুত হ্রাস পেতে পারে।.
- মোটর, ট্রান্সফরমার, ল্যাম্প, সোলেনয়েড বা ক্যাপাসিটিভ লোডের ক্ষেত্রে শুধুমাত্র রেজিস্টিভ লোড কারেন্ট বিবেচনা করা যথেষ্ট নয়। এদের স্টার্টিং কারেন্ট এবং সার্জের স্থায়িত্ব প্রায়শই নির্বাচনের ক্ষেত্রে মূল ভূমিকা পালন করে।.
- হিট-সিঙ্ক নির্বাচন করা উচিত নিচের বিষয়ের ওপর ভিত্তি করে পাওয়ার লস এবং জংশন তাপমাত্রা, কোনো সর্বজনীন নিয়ম যেমন “লোড কারেন্টের দ্বিগুণ ব্যবহার করুন” এর ওপর ভিত্তি করে নয়।”
- অফ-স্টেট মানেই ওপেন-সার্কিট আইসোলেশন নয়। এসএসআর-এ লিকেজ কারেন্ট থাকে এবং এটি শর্ট সার্কিট হয়ে নষ্ট হতে পারে, তাই রক্ষণাবেক্ষণের জন্য একমাত্র ডিসকানেক্ট বা নিরাপত্তা আইসোলেশন ডিভাইস হিসেবে এগুলো ব্যবহার করা উচিত নয়।.
- একটি ব্রাঞ্চ-সার্কিট ব্রেকার সেমিকন্ডাক্টরকে সুরক্ষা না দিয়েই কেবলকে সুরক্ষা দিতে পারে। প্রয়োজনে দ্রুত সেমিকন্ডাক্টর-ফিউজ কোঅর্ডিনেশন আলাদাভাবে পরীক্ষা করতে হবে।.
এক নজরে এসএসআর (SSR) নির্বাচন
| নির্বাচনের বিষয় | যা নির্ধারণ করতে হবে | Why it matters |
|---|---|---|
| আউটপুট টাইপ | এসি (AC), ডিসি (DC), অথবা এসি/ডিসি (AC/DC) সক্ষম আর্কিটেকচার | ভুল আউটপুট ডিভাইসটি বন্ধ নাও হতে পারে অথবা তাৎক্ষণিকভাবে ক্ষতিগ্রস্ত হতে পারে |
| কন্ট্রোল ইনপুট | ইনপুট ভোল্টেজ রেঞ্জ, কারেন্ট ডিমান্ড, পোলারিটি | একটি নামমাত্র ২৪ ভোল্ট পিএলসি আউটপুটকে অবশ্যই বাস্তব ভোল্টেজ-ড্রপ পরিস্থিতিতে এসএসআর (SSR) সঠিকভাবে পরিচালনা করতে হবে |
| লোড ক্যাটাগরি | হিটার, মোটর, ট্রান্সফরমার, ল্যাম্প, সোলেনয়েড, এলইডি ড্রাইভার, ক্যাপাসিটর ব্যাংক | প্রতিটি লোড ভিন্ন ভিন্ন ইনরাশ কারেন্ট, পাওয়ার ফ্যাক্টর এবং সুইচিং স্ট্রেস তৈরি করে |
| অপারেটিং ভোল্টেজ | স্বাভাবিক, সর্বোচ্চ, ট্রানজিয়েন্ট এবং ফ্রিকোয়েন্সি | এসএসআর (SSR)-কে অবশ্যই স্থির ভোল্টেজ এবং পুনরাবৃত্তিমূলক ব্যাঘাত উভয়ই সহ্য করতে সক্ষম হতে হবে |
| একটানা কারেন্ট | সবচেয়ে খারাপ অপারেটিং পয়েন্টে আরএমএস (RMS) কারেন্ট | থার্মাল নির্বাচনের জন্য প্রারম্ভিক বিন্দু নির্ধারণ করে |
| সার্জ কারেন্ট | পিক ম্যাগনিটিউড, ওয়েভফর্ম এবং ডিউরেশন | আউটপুট চিপ স্টার্টিং এবং ফল্ট ট্রানজিয়েন্ট সহ্য করতে পারবে কিনা তা নির্ধারণ করে |
| সুইচিং মোড | জিরো-ক্রস, র্যান্ডম টার্ন-অন, অথবা প্রোপোরশনাল কন্ট্রোল | ইএমআই (EMI), ইনরাশ বিহেভিয়ার এবং কন্ট্রোল মেথডকে প্রভাবিত করে |
| তাপীয় ডিজাইন | পাওয়ার লস, অ্যাম্বিয়েন্ট টেম্পারেচার, আর-থীটা (R-theta) ভ্যালু, এয়ারফ্লো | অতিরিক্ত জংশন টেম্পারেচার হলো এসএসআর (SSR) দ্রুত নষ্ট হওয়ার প্রধান কারণ |
| অফ-স্টেট আচরণ | লিকেজ কারেন্ট, ডিভি/ডিটি (dv/dt), ন্যূনতম লোড | ছোট লোডগুলো জ্বলতে পারে, শব্দ করতে পারে বা চালু আছে বলে মনে হতে পারে |

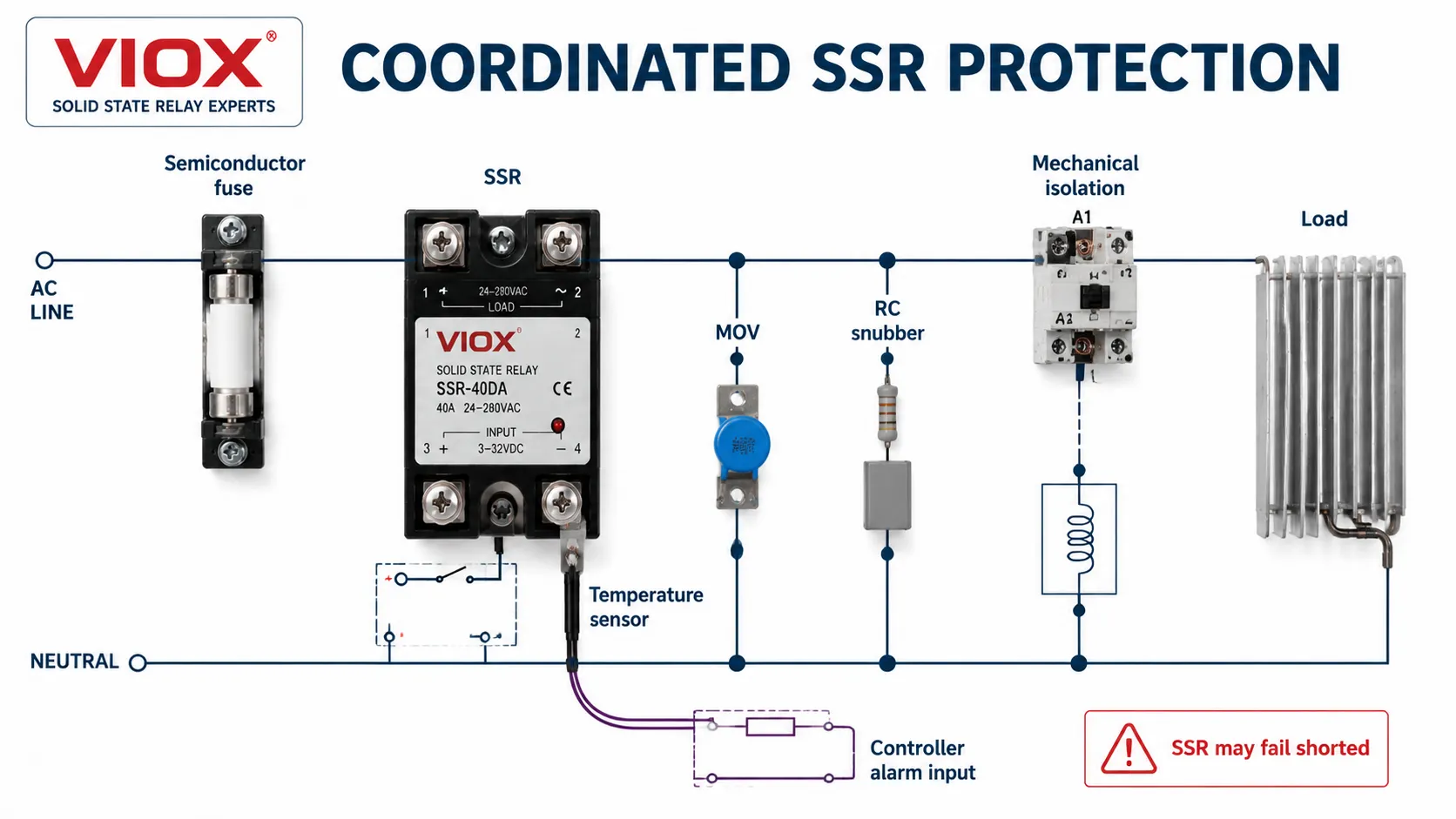

| সুরক্ষা | সেমিকন্ডাক্টর ফিউজ, এমওভি (MOV), স্নাবার, টিভিএস (TVS), অতিরিক্ত তাপমাত্রার কারণে ট্রিপ | বিভিন্ন উপাদান বিভিন্ন ধরনের ফেইলর মেকানিজম বা ত্রুটি মোকাবিলা করে |
যদি আপনার প্রথমে মৌলিক অভ্যন্তরীণ গঠন এবং কার্যপদ্ধতি জানার প্রয়োজন হয়, তবে পড়ুন সলিড স্টেট রিলে বোঝা. এই পৃষ্ঠাটি সাধারণ সংজ্ঞা পুনরাবৃত্তি না করে সাইজিং এবং স্পেসিফিকেশনের ওপর আলোকপাত করে।.
একটি এসএসআর (SSR) নির্বাচনের আগে লোড ডেটা সংগ্রহ করুন
শুধুমাত্র “230 V, 10 A” দেখে একটি এসএসআর সঠিকভাবে নির্বাচন করা সম্ভব নয়। অন্তত নিচের তথ্যগুলো দিয়ে একটি লোড প্রোফাইল তৈরি করুন:
- এসি (AC) বা ডিসি (DC) সরবরাহ, ফ্রিকোয়েন্সি এবং পোলারিটিসহ
- সিঙ্গেল-ফেজ বা থ্রি-ফেজ সার্কিট
- সর্বোচ্চ স্বাভাবিক সরবরাহ ভোল্টেজ, শুধুমাত্র নামমাত্র ভোল্টেজ নয়
- লোড পাওয়ার বা পরিমাপকৃত স্টেডি-স্টেট আরএমএস (RMS) কারেন্ট
- প্রযোজ্য ক্ষেত্রে পাওয়ার ফ্যাক্টর এবং দক্ষতা
- স্টার্টিং, চার্জিং, ম্যাগনেটাইজিং বা কোল্ড-ফিলামেন্ট ইনরাশ কারেন্ট
- সার্জের স্থায়িত্ব এবং সুইচিং ফ্রিকোয়েন্সি
- ডিউটি চক্র এবং প্রতি ঘন্টায় প্রত্যাশিত শুরু
- এনক্লোজারের ভেতরের স্থানীয় বাতাসের তাপমাত্রা
- ইনস্টলেশনের দিক, বায়ু চলাচল এবং পার্শ্ববর্তী তাপের উৎস থেকে দূরত্ব
- প্রয়োজনীয় নিয়ন্ত্রণ পদ্ধতি: সাধারণ অন/অফ, বার্স্ট ফায়ারিং, ফেজ-অ্যাঙ্গেল কন্ট্রোল বা র্যাপিড সাইক্লিং
- এসএসআর (SSR) শর্ট সার্কিট হয়ে নষ্ট হওয়ার ফলাফল
বিদ্যমান সরঞ্জামের ক্ষেত্রে, শুধুমাত্র পাওয়ার লেবেলের ওপর নির্ভর না করে পরিমাপকৃত কারেন্ট এবং ইনরাশ ওয়েভফর্ম দেখা বেশি কার্যকর। নতুন ডিজাইনের ক্ষেত্রে, সাধারণ মাল্টিপ্লায়ারের ওপর নির্ভর না করে লোড প্রস্তুতকারকের কাছ থেকে সর্বোচ্চ কারেন্ট এবং স্টার্টিং-কারেন্টের ডেটা সংগ্রহ করুন।.
স্বাভাবিক লোড কারেন্ট অনুমান করা
সিঙ্গেল-ফেজ লোডের জন্য:
সিঙ্গেল-ফেজ লোড কারেন্টের সূত্র
Iload = P ÷ (V × PF × η)
কোথায়:
- Iload: লোড কারেন্ট (A)
- P: পাওয়ার (W)
- V: ভোল্টেজ (V)
- PF: পাওয়ার ফ্যাক্টর
- η: দক্ষতা (Efficiency)
একটি ব্যালেন্সড থ্রি-ফেজ লোডের জন্য:
থ্রি-ফেজ লোড কারেন্ট সূত্র
Iload = P ÷ (√3 × VLL × PF × η)
কোথায়:
- Iload: লোড কারেন্ট (A)
- P: পাওয়ার (W)
- VLL: লাইন-টু-লাইন ভোল্টেজ (V)
- PF: পাওয়ার ফ্যাক্টর
- η: দক্ষতা (Efficiency)
একটি রেজিস্টিভ হিটারের জন্য, পাওয়ার ফ্যাক্টর এবং দক্ষতা সাধারণত ১-এর কাছাকাছি থাকে। মোটরের ক্ষেত্রে, যেখানে সম্ভব নেমপ্লেট কারেন্ট ব্যবহার করুন। যদি উল্লিখিত পাওয়ার যান্ত্রিক আউটপুট পাওয়ার হয়, তবে দক্ষতা অবশ্যই অন্তর্ভুক্ত করতে হবে।.
2. সঠিক আউটপুট প্রযুক্তি নির্বাচন করুন: AC SSR অথবা DC SSR
লোড সাপ্লাই আউটপুট স্টেজ নির্ধারণ করে। কন্ট্রোলার ভোল্টেজ এটি নির্ধারণ করে না।.
উদাহরণস্বরূপ, একটি রিলে যা DC-to-AC হিসেবে বর্ণিত সাধারণত ৩-৩২ ভোল্ট DC কন্ট্রোল সিগন্যাল গ্রহণ করে কিন্তু একটি AC লোড সুইচ করে। প্রথম শব্দটি ইনপুট বর্ণনা করে; দ্বিতীয়টি আউটপুট বর্ণনা করে।.

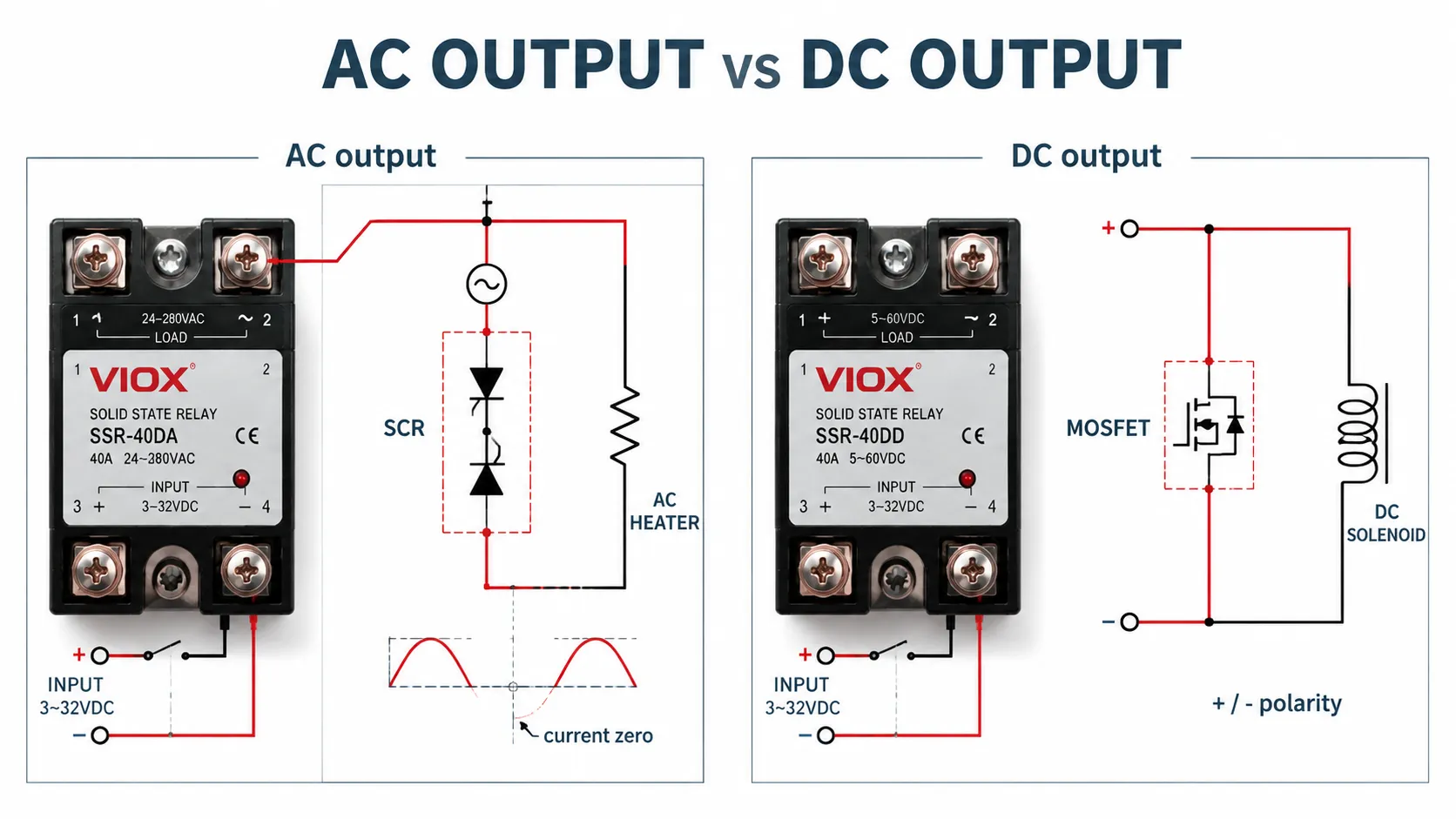

| SSR আউটপুট | সাধারণ সেমিকন্ডাক্টর | উপযুক্ত লোড সাপ্লাই | Important limitation |
|---|---|---|---|
| এসি (AC) আউটপুট | ট্রায়াক (Triac) বা ইনভার্স-প্যারালাল এসসিআর (SCRs) | এসি (AC) লোড | সাধারণত লোড কারেন্ট শূন্য অতিক্রম করলে বন্ধ হয়ে যায়; সাধারণ ডিসি (DC) সুইচিংয়ের জন্য উপযুক্ত নয় |
| ডিসি আউটপুট | মসফেট (MOSFET), বিশেষ ডিজাইনের ক্ষেত্রে কখনও কখনও আইজিবিটি (IGBT) | ডিসি লোড | পোলারিটি বা মেরুতা লক্ষ্য করুন, যদি না আউটপুট স্পষ্টভাবে দ্বিমুখী (bidirectional) হয় |
| দ্বিমুখী ডিসি আউটপুট | ব্যাক-টু-ব্যাক মসফেট (MOSFETs) | ডিসি যেখানে রিভার্স ব্লকিং বা বিপরীতমুখী প্রবাহ রোধ করা প্রয়োজন | সিরিজ ডিভাইসের কারণে উচ্চতর কন্ডাকশন লস বা পরিবাহী ক্ষতি হতে পারে |
| থ্রি-ফেজ এসি আউটপুট | তিনটি নিয়ন্ত্রিত এসি আউটপুট পোল | থ্রি-ফেজ এসি লোড | সমস্ত পোলের জন্য থার্মাল এবং ফেজ-ফেইলিয়র আচরণ অবশ্যই মূল্যায়ন করতে হবে |
আউটপুট সামঞ্জস্যতা অনুমান করার জন্য ইনপুট বিবরণের ওপর নির্ভর করবেন না। সম্পূর্ণ ডেজিগনেশন, টার্মিনাল ডায়াগ্রাম এবং আউটপুট স্পেসিফিকেশন পড়ুন।.
একটি এসি এসএসআর (SSR) কি ডিসি সুইচ করতে পারে?
সাধারণত না। একটি ট্রায়াক (Triac) বা সিলিকন-কন্ট্রোলড রেকটিফায়ার (SCR) ততক্ষণ পর্যন্ত চালু থাকে যতক্ষণ কারেন্ট তার হোল্ডিং কারেন্টের উপরে থাকে। ডিসি-তে কোনো স্বাভাবিক কারেন্ট জিরো-ক্রসিং থাকে না, তাই ইনপুট সিগন্যাল সরিয়ে নেওয়ার পরেও ডিভাইসটি চালু থাকতে পারে।.
একটি ডিসি এসএসআর (SSR) কি এসি সুইচ করতে পারে?
শুধুমাত্র যদি এর আউটপুট বিশেষভাবে দ্বিমুখী কারেন্টের জন্য ডিজাইন করা থাকে। একটি প্রচলিত পোলারাইজড মসফেট (MOSFET) আউটপুট এসি এসএসআর-এর বিকল্প নয়।.
৩. পিএলসি (PLC), কন্ট্রোলার বা সেন্সরের সাথে কন্ট্রোল ইনপুট মিলিয়ে নিন
একটি সাধারণ এসএসআর (SSR) ইনপুট চিহ্নিত ৩-৩২ ভোল্ট ডিসি এতে একটি এলইডি এবং কারেন্ট-লিমিটিং নেটওয়ার্ক অন্তর্ভুক্ত থাকে। এই বিস্তৃত লেবেলটি প্রতিটি কন্ট্রোলারের সাথে সামঞ্জস্যতার প্রমাণ দেয় না।.
যাচাই করুন:
- নিশ্চিত টার্ন-অন ভোল্টেজ এবং নিশ্চিত টার্ন-অফ ভোল্টেজ
- সম্পূর্ণ ভোল্টেজ পরিসীমা জুড়ে ইনপুট কারেন্ট
- ইনপুট পোলারিটি
- কন্ট্রোলার আউটপুট টাইপ: সোর্সিং, সিঙ্কিং, রিলে, ট্রায়াক বা ট্রানজিস্টর
- প্রতি চ্যানেল এবং প্রতি কমন গ্রুপ অনুযায়ী পিএলসি (PLC) আউটপুট কারেন্ট
- কন্ট্রোলার “অফ” অবস্থায় থাকা সত্ত্বেও অবশিষ্ট বা লিকেজ কারেন্ট”
- দীর্ঘ কন্ট্রোল ওয়্যারিংয়ে ভোল্টেজ ড্রপ
- চ্যানেল এবং সার্কিটের মধ্যে প্রয়োজনীয় আইসোলেশন
এসি-ইনপুট এসএসআর (SSR)-এর ক্ষেত্রে, ইনপুট ফ্রিকোয়েন্সি, পিকআপ রেঞ্জ, রিলিজ ভোল্টেজ এবং ইনপুট কারেন্ট যাচাই করুন। একটি এসি-আউটপুট পিএলসি (PLC) বা টু-ওয়্যার সেন্সর থেকে নির্গত লিকেজ কারেন্ট একটি সংবেদনশীল এসএসআর ইনপুটকে সক্রিয় রাখার জন্য যথেষ্ট হতে পারে; সেক্ষেত্রে সঠিকভাবে ডিজাইন করা ব্লিড নেটওয়ার্ক বা ইন্টারফেস রিলে প্রয়োজন হতে পারে।.
লোডের ধরন অনুযায়ী নির্বাচন করুন, শুধুমাত্র রানিং কারেন্টের ওপর ভিত্তি করে নয়

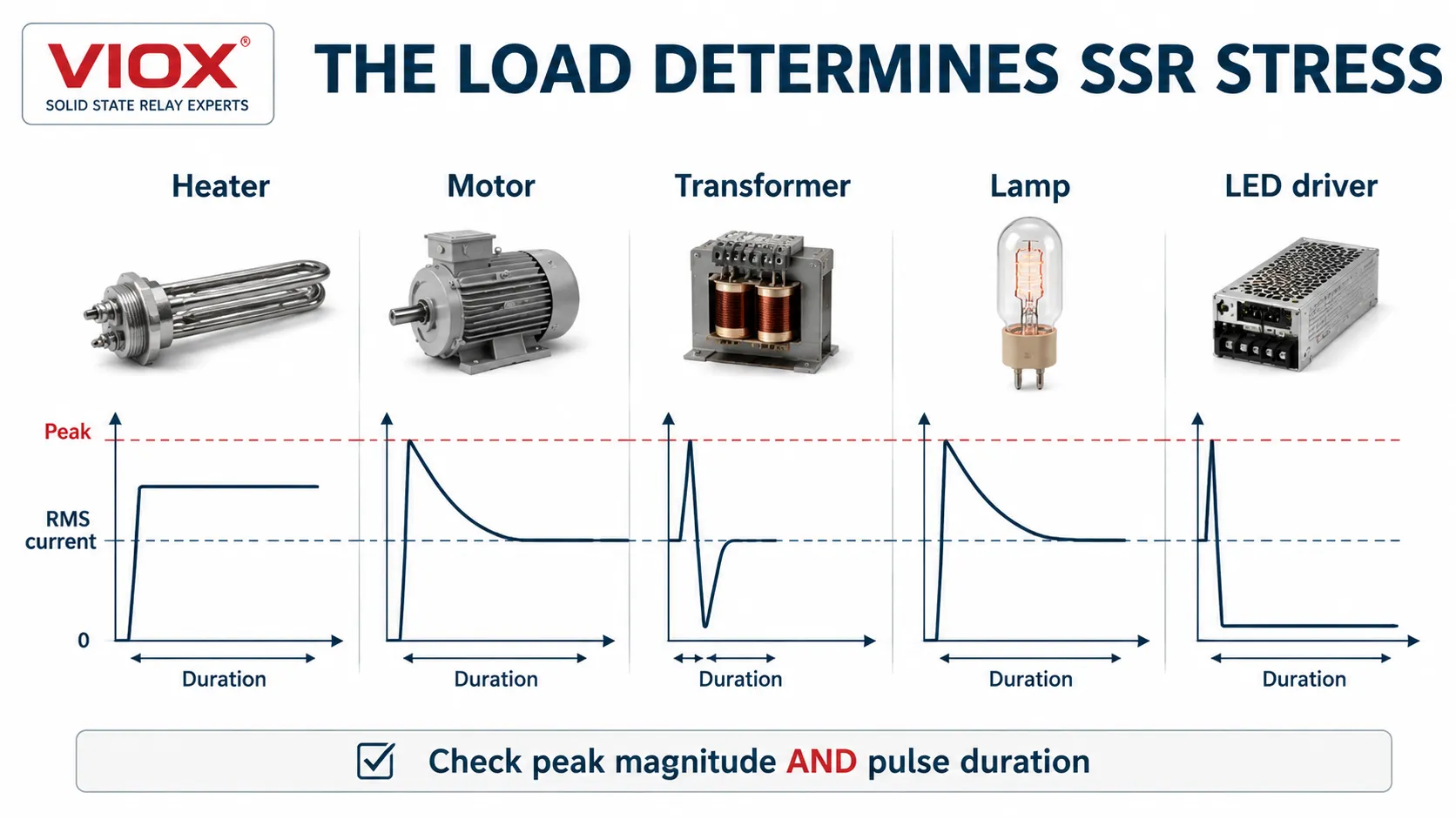

একই ১০ অ্যাম্পিয়ার রানিং কারেন্ট লোডের ধরনের ওপর ভিত্তি করে ভিন্ন ভিন্ন চাপের সৃষ্টি করতে পারে।.
| লোডের প্রকার | প্রধান বৈদ্যুতিক চাপ | নির্বাচন ফোকাস | সাধারণ সুইচিং পদ্ধতি |
|---|---|---|---|
| রেজিস্টিভ হিটার | অবিচ্ছিন্ন কারেন্ট এবং ক্যাবিনেটের তাপ | আরএমএস (RMS) কারেন্ট, ডিউটি সাইকেল, হিট সিঙ্ক | জিরো-ক্রস সাধারণত অন/অফ বা বার্স্ট কন্ট্রোলের জন্য ব্যবহৃত হয় |
| মোটর বা কম্প্রেসার | স্টার্টিং এবং লকড-রোটর কারেন্ট, ঘন ঘন সাইক্লিং | মোটর-রেটেড ডেটা, শুরুর সময়কাল, স্টল প্রোটেকশন, থার্মাল মার্জিন | এসএসআর (SSR) প্রস্তুতকারকের মোটর-লোড নির্দেশিকা অনুসরণ করুন |
| ট্রান্সফরমার | ম্যাগনেটাইজিং ইনরাশ সুইচিং অ্যাঙ্গেল এবং রিম্যানেন্সের উপর নির্ভর করে | ট্রান্সফরমার-নির্দিষ্ট সার্জ কার্ভ এবং সুইচিং পদ্ধতি | উদ্দেশ্য-ভিত্তিক সমাধান ব্যবহার করুন; জিরো-ক্রস স্বয়ংক্রিয়ভাবে সেরা হবে এমনটি ধরে নেবেন না |
| সোলেনয়েড বা ভালভ | ইনডাকটিভ টার্ন-অফ ভোল্টেজ | সার্জ সাপ্রেশন এবং রিলিজ-টাইমের প্রয়োজনীয়তা | কয়েলের সাথে সামঞ্জস্যপূর্ণ এসি বা ডিসি আউটপুট; উপযুক্ত সাপ্রেশন যোগ করুন |
| ইনক্যান্ডেসেন্ট বা ইনফ্রারেড ল্যাম্প | কোল্ড-ফিলামেন্ট ইনরাশ | কোল্ড রেজিস্ট্যান্স এবং রিপিটেটিভ সার্জ ক্যাপাসিটি | জিরো-ক্রস সাধারণত ডিস্টার্বেন্স কমায়, যা অ্যাপ্লিকেশনের তথ্যের উপর নির্ভরশীল |
| এলইডি ড্রাইভার বা ক্যাপাসিটিভ ইনপুট | ক্যাপাসিটর চার্জিং পালস, হাই ক্রেস্ট ফ্যাক্টর, স্মল স্টেডি কারেন্ট | পিক কারেন্ট, পালস ডিউরেশন, মিনিমাম লোড, লিকেজ | ক্যাপাসিটিভ-লোড ডেটা ব্যবহার করুন; শুধুমাত্র নেমপ্লেট ওয়াট যথেষ্ট নয় |
রোধক হিটিং লোড
হিটিং লোড সাধারণত সবচেয়ে সহজ এসএসআর (SSR) অ্যাপ্লিকেশন, তবে এগুলো দীর্ঘ সময় ধরে উচ্চ ডিউটি সাইকেলে চলতে পারে। এটি কন্ডাকশন লস এবং এনক্লোজার তাপমাত্রাকে স্টার্টিং কারেন্টের চেয়ে বেশি গুরুত্বপূর্ণ করে তোলে। সর্বোচ্চ হট-স্টেট কারেন্ট এবং সবচেয়ে খারাপ সম্ভাব্য সাপ্লাই ভোল্টেজ ব্যবহার করুন।.
মোটর এবং কম্প্রেসার
শুধুমাত্র ফুল-লোড কারেন্টের ওপর ভিত্তি করে মোটর এসএসআর (SSR)-এর আকার নির্ধারণ করবেন না। স্টার্টিং কারেন্ট, এক্সিলারেশন টাইম, প্রতি ঘণ্টায় কতবার চালু হয়, স্টলড-রোটর প্রোটেকশন, ফেজ লস এবং রিভার্সিং বা ব্রেকিংয়ের প্রয়োজন আছে কিনা তা যাচাই করুন। একটি সাধারণ উদ্দেশ্যমূলক এসএসআর অ্যাম্প রেটিং মোটরের ইউটিলাইজেশন রেটিংয়ের সমতুল্য নয়।.
যেসব অ্যাপ্লিকেশনে সফট স্টার্টিং, কারেন্ট লিমিটিং বা নিয়ন্ত্রিত এক্সিলারেশনের প্রয়োজন হয়, সেখানে সাধারণ অল-অর-নাথিং এসএসআর-এর চেয়ে সেমিকন্ডাক্টর মোটর কন্ট্রোলার বা সফট স্টার্টার বেশি উপযুক্ত হতে পারে। আইইসি (IEC) ৬০৯৪৭-৪-২ স্ট্যান্ডার্ডের আওতায় সেমিকন্ডাক্টর মোটর কন্ট্রোলার, স্টার্টার এবং সফট স্টার্টার অন্তর্ভুক্ত রয়েছে।.
ট্রান্সফরমার
ট্রান্সফরমারের ম্যাগনেটাইজিং ইনরাশ কারেন্ট ক্লোজিং অ্যাঙ্গেল, রেসিডুয়াল ফ্লাক্স, সোর্স ইম্পিডেন্স এবং ট্রান্সফরমার ডিজাইনের দ্বারা ব্যাপকভাবে প্রভাবিত হয়। ভোল্টেজ শূন্য থাকা অবস্থায় সার্কিট ক্লোজ করলে কিছু ট্রান্সফরমার অ্যাপ্লিকেশনে তীব্র ফ্লাক্স অসামঞ্জস্যতা তৈরি হতে পারে। এমন এসএসআর বা কন্ট্রোলার নির্বাচন করুন যার ট্রান্সফরমার-লোড সংক্রান্ত সুনির্দিষ্ট নির্দেশনা এবং ভ্যালিডেটেড সার্জ-কারেন্ট এনভেলপ রয়েছে।.
এলইডি ড্রাইভার এবং ক্যাপাসিটিভ লোড
একটি এলইডি পাওয়ার সাপ্লাই স্টার্টআপের পর হয়তো এক অ্যাম্পিয়ারের ভগ্নাংশ পরিমাণ কারেন্ট টানে, কিন্তু শুরুতে এটি অনেক গুণ বেশি চার্জিং পালস তৈরি করতে পারে। ড্রাইভারের ইনরাশ ম্যাগনিটিউড এবং পালস উইডথকে এসএসআর-এর রিপিটেটিভ এবং নন-রিপিটেটিভ সার্জ ডেটার সাথে তুলনা করুন। এছাড়া অফ-স্টেট লিকেজ চেক করুন, কারণ এটি ইনপুট ক্যাপাসিটরকে চার্জ করে ফ্ল্যাশিং বা মিটমিট করার সমস্যা তৈরি করতে পারে।.
৫. আউটপুট ভোল্টেজ এবং ট্রানজিয়েন্ট মার্জিন যাচাই করুন
এসএসআর-এর আউটপুট-ভোল্টেজ রেটিং অবশ্যই ওপেন আউটপুটে উপস্থিত হতে পারে এমন সর্বোচ্চ স্টেডি-স্টেট ভোল্টেজের চেয়ে বেশি হতে হবে। এছাড়া এটিকে লাইন ডিস্টার্বেন্স, ইনডাকটিভ সুইচিং এবং রিপিটেটিভ ট্রানজিয়েন্ট সহ্য করার ক্ষমতা রাখতে হবে।.
পর্যালোচনা:
- নামমাত্র এবং সর্বোচ্চ অবিচ্ছিন্ন সরবরাহ ভোল্টেজ
- এসি আরএমএস রেটিং বনাম পিক ব্লকিং ভোল্টেজ
- ডিসি সর্বোচ্চ অপারেটিং ভোল্টেজ
- রিপিটেটিভ পিক অফ-স্টেট ভোল্টেজ
- স্ট্যাটিক এবং কমিউটেটিং ডিভি/ডিটি (dv/dt)
- সার্জ এনভায়রনমেন্ট এবং আপস্ট্রিম প্রোটেকশন
- কন্ট্রোল এবং লোড সার্কিটের মধ্যে ইনসুলেশন রেটিং
প্রতিটি এসএসআর (SSR) প্রযুক্তির জন্য একটি সর্বজনীন ভোল্টেজ-মার্জিন শতাংশ প্রয়োগ করবেন না। প্রস্তুতকারকের অ্যাপ্লিকেশন কার্ভ ব্যবহার করুন এবং নির্বাচিত মেটাল-অক্সাইড ভ্যারিস্টর (MOV), ট্রানজিয়েন্ট-ভোল্টেজ-সাপ্রেশন (TVS) ডিভাইস বা সার্জ প্রোটেক্টিভ ডিভাইসের সাথে এসএসআর-এর সমন্বয় করুন।.
ডিরাটিং কার্ভ থেকে এসএসআর (SSR) কারেন্ট নির্ধারণ করুন
একটি এসএসআর-এর গায়ে মুদ্রিত কারেন্ট সাধারণত নির্দিষ্ট তাপীয় অবস্থায় নির্ধারিত হয়। এই শর্তগুলোর মধ্যে নির্দিষ্ট কেস তাপমাত্রা, হিট সিঙ্ক, বায়ুপ্রবাহ, মাউন্টিং ওরিয়েন্টেশন বা পরিবেষ্টিত তাপমাত্রা অন্তর্ভুক্ত থাকতে পারে। তাই, একটি “৪০ অ্যাম্পিয়ার” এসএসআর একটি উষ্ণ, আবদ্ধ কন্ট্রোল প্যানেলের ভেতরে ক্রমাগত ৪০ অ্যাম্পিয়ার কারেন্ট বহন করতে সক্ষম নাও হতে পারে।.
সঠিক ডেটাশিট কার্ভ থেকে অনুমোদিত কারেন্ট ফ্যাক্টর ব্যবহার করুন:
এসএসআর রেটেড কারেন্ট নির্বাচনের সূত্র
ISSR,rated ≥ Iload ÷ Fallowable
কোথায়:
- Iload: সর্বোচ্চ অবিচ্ছিন্ন লোড কারেন্ট
- Fallowable: অনুমোদিত কারেন্ট ফ্যাক্টর
যেখানে:
- Iload হলো সর্বোচ্চ অবিচ্ছিন্ন আরএমএস (RMS) লোড কারেন্ট;
- F_{allowable} হলো প্রকৃত পরিবেষ্টিত এবং মাউন্টিং অবস্থার অধীনে নেমপ্লেট কারেন্টের ব্যবহারযোগ্য ভগ্নাংশ।.
যদি কোনো ডেটাশিট ডিজাইন অবস্থায় নামমাত্র রেটিংয়ের মাত্র ৫০% ব্যবহারের অনুমতি দেয়, তবে ১৮ অ্যাম্পিয়ারের অবিচ্ছিন্ন লোডের জন্য সার্জ এবং লোড-ক্যাটাগরি যাচাইয়ের আগে অন্তত ৩৬ অ্যাম্পিয়ার রেটিংয়ের একটি এসএসআর (SSR) প্রয়োজন। এটি কোনো সর্বজনীন ৫০% ডি-রেটিং নিয়ম নয়; এটি প্রস্তুতকারকের কার্ভ কীভাবে প্রয়োগ করতে হয় তার একটি উদাহরণ মাত্র।.
কারেন্ট স্ক্রিনিং করলেই নির্বাচন প্রক্রিয়া সম্পন্ন হয় না। প্রার্থী এসএসআর-কে অবশ্যই সার্জ-কারেন্ট, থার্মাল, সুইচিং-ফ্রিকোয়েন্সি এবং প্রোটেক্টিভ-কোঅর্ডিনেশন পরীক্ষায় উত্তীর্ণ হতে হবে।.
সলিড স্টেট রিলে সিলেকশন এবং হিটসিঙ্ক ক্যালকুলেটর
প্রয়োজনীয় এসএসআর কারেন্ট রেটিং, কন্ডাকশন লস, হিটসিঙ্ক থার্মাল রেজিস্ট্যান্স, জংশন তাপমাত্রা, সার্জ মার্জিন, অফ-স্টেট লিকেজ এবং প্রাথমিক সেমিকন্ডাক্টর-ফিউজ I^2t কোঅর্ডিনেশনের হিসাব করতে VIOX সলিড স্টেট রিলে সিলেকশন এবং হিটসিঙ্ক ক্যালকুলেটর ব্যবহার করুন।.
প্রকৃত আউটপুট প্রযুক্তি, লোডের ধরন, সিস্টেম ভোল্টেজ, পাওয়ার বা পরিমাপকৃত কারেন্ট, পাওয়ার ফ্যাক্টর, ডিউটি সাইকেল, পরিবেষ্টিত তাপমাত্রা এবং প্রার্থী এসএসআর ডেটাশিট থেকে প্রাপ্ত থার্মাল প্যারামিটারগুলো ইনপুট দিন।.
[এখানে VIOX সলিড স্টেট রিলে সিলেকশন এবং হিটসিঙ্ক ক্যালকুলেটর যুক্ত করুন]
শুধুমাত্র প্রাথমিক নির্বাচন: এই ফলাফলটি প্রস্তুতকারকের সঠিক ডি-রেটিং কার্ভ, লোড-ক্যাটাগরি রেটিং, সার্জ-কারেন্ট কার্ভ, মাউন্টিং নির্দেশাবলী, থার্মাল-ইন্টারফেসের প্রয়োজনীয়তা বা অনুমোদিত সেমিকন্ডাক্টর-ফিউজ কোঅর্ডিনেশন টেবিলের বিকল্প নয়।.
সম্পূর্ণ সলিড স্টেট রিলে সিলেকশন এবং হিটসিঙ্ক ক্যালকুলেটর খুলুন
7. জিরো-ক্রস বনাম র্যান্ডম টার্ন-অন এসএসআর (SSR)
এই পছন্দটি মূলত এসি-আউটপুট এসএসআর (SSR)-এর ক্ষেত্রে প্রযোজ্য।.
জিরো-ক্রস সুইচিং
একটি জিরো-ক্রস এসএসআর (SSR) চালু হওয়ার আগে এসি ভোল্টেজ শূন্যের কাছাকাছি আসা পর্যন্ত অপেক্ষা করে। এটি রেজিস্টিভ হিটিং এবং বার্স্ট-ফায়ার কন্ট্রোলের জন্য ব্যাপকভাবে ব্যবহৃত হয়, কারণ এটি আর্বিট্রারি-অ্যাঙ্গেল সুইচিংয়ের তুলনায় পরিবাহী এবং বিকিরণজনিত ঝামেলা কমাতে পারে।.
এটি সব ক্ষেত্রে সেরা নয়। ট্রান্সফরমারের ম্যাগনেটাইজিং আচরণ, মোটর স্টার্টআপ এবং বিশেষায়িত কন্ট্রোল পদ্ধতির জন্য অ্যাপ্লিকেশন-ভিত্তিক পর্যালোচনার প্রয়োজন হয়।.
র্যান্ডম টার্ন-অন সুইচিং
একটি র্যান্ডম টার্ন-অন এসএসআর (SSR) ইনপুট কমান্ড এবং সেমিকন্ডাক্টর শর্তাবলী অনুমতি দেওয়া মাত্রই বিদ্যুৎ পরিবহন শুরু করে। এটি ফেজ-অ্যাঙ্গেল পাওয়ার কন্ট্রোল এবং এমন অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় যেখানে কন্ট্রোলারকে ফায়ারিং অ্যাঙ্গেল নির্বাচন করতে হয়।.
| আবেদন | সাধারণ শুরুর বিন্দু | অনুমোদনের আগে পরীক্ষা করুন |
|---|---|---|
| রেজিস্ট্রিভ হিটার, সাধারণ অন/অফ | জিরো-ক্রস | সাইক্লিং পিরিয়ড, থার্মাল লোড, ইএমআই (EMI) প্রয়োজনীয়তা |
| হিটার, ফেজ-অ্যাঙ্গেল কন্ট্রোল | র্যান্ডম টার্ন-অন | কন্ট্রোলার সামঞ্জস্যতা, হারমোনিক্স, ইএমসি ফিল্টারিং |
| ট্রান্সফরমার | উদ্দেশ্য-ভিত্তিক এসএসআর (SSR)/কন্ট্রোলার | ম্যাগনেটাইজিং ইনরাশ, রিম্যানেন্স, ফায়ারিং কৌশল |
| মোটর/কম্প্রেসার | মোটর-রেটেড এসএসআর (SSR) | স্টার্ট/স্টল কারেন্ট, সুইচিং মোড, প্রতি ঘন্টায় স্টার্টের সংখ্যা |
| ডিসি (DC) লোড | ডিসি (DC)-আউটপুট এসএসআর (SSR) | জিরো-ক্রস পরিভাষা এখানে প্রযোজ্য নয় |
8. সিঙ্গেল-ফেজ বনাম থ্রি-ফেজ এসএসআর (SSR)
একটি সিঙ্গেল-ফেজ এসএসআর একটি নিয়ন্ত্রিত কারেন্ট পথ সুইচ করে। একটি থ্রি-ফেজ সিস্টেমে নিচের যেকোনোটি ব্যবহার করা যেতে পারে:
- একটি ইন্টিগ্রেটেড থ্রি-ফেজ এসএসআর;
- একসাথে নিয়ন্ত্রিত তিনটি সিঙ্গেল-ফেজ এসএসআর; অথবা
- একটি থ্রি-ওয়্যার সার্কিটে দুটি নিয়ন্ত্রিত পোল, যেখানে প্রযোজ্য ডিজাইন এটি অনুমোদন করে।.
একটি ইন্টিগ্রেটেড ইউনিট মাউন্টিং এবং সমন্বিত নিয়ন্ত্রণকে সহজ করে, কিন্তু এর সম্মিলিত তাপ অনেক বেশি হতে পারে। আলাদা এসএসআর তাপ ছড়িয়ে দিতে এবং প্রতিস্থাপন সহজ করতে পারে, তবে ডিজাইনটিকে অবশ্যই একই সাথে কমান্ড পরিচালনা, ফেজ-লস শনাক্তকরণ, অসম শীতলীকরণ এবং শেয়ারড হিট-সিঙ্ক তাপমাত্রা ব্যবস্থাপনা নিশ্চিত করতে হবে।.
মোটরের ক্ষেত্রে, তিনটি স্বতন্ত্র সাধারণ-উদ্দেশ্যমূলক এসএসআর-কে একটি সম্পূর্ণ মোটর স্টার্টার হিসেবে গণ্য করবেন না। ওভারলোড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা, ফেজ-লস আচরণ, রিস্টার্ট লজিক এবং আইসোলেশনের জন্য এখনও একটি সমন্বিত ডিজাইনের প্রয়োজন।.
SSR পাওয়ার লস এবং হিট-সিঙ্কের প্রয়োজনীয়তা গণনা
AC SSR কন্ডাকশন লস
অন-স্টেট ভোল্টেজ ড্রপ ব্যবহার করে প্রাথমিক হিসাবের জন্য:
AC SSR কন্ডাকশন লসের সূত্র
Ppole ≈ VON × IRMS × D
কোথায়:
- VON: অন-স্টেট ভোল্টেজ ড্রপ
- IRMS: RMS কারেন্ট
- D: ডিউটি রেশিও (Duty ratio)
যেখানে D হলো অন-ডিউটি রেশিও। যদি প্রস্তুতকারক কোনো পাওয়ার-লস কার্ভ প্রদান করে, তবে সেই কার্ভটি ব্যবহার করুন কারণ ভোল্টেজ ড্রপ পুরোপুরি ধ্রুবক থাকে না।.
ডিসি মসফেট এসএসআর (DC MOSFET SSR) কন্ডাকশন লস
একটি মসফেট আউটপুটের জন্য:
ডিসি মসফেট এসএসআর লস সূত্র
Ppole ≈ IRMS² × RDS(on) × D
কোথায়:
- RDS(on): মসফেট অন রেজিস্ট্যান্স
- D: ডিউটি রেশিও (Duty ratio)
শুধুমাত্র কম তাপমাত্রার হেডলাইন ভ্যালু নয়, বরং প্রত্যাশিত জংশন তাপমাত্রায় RDS(on) ব্যবহার করুন। তাপমাত্রা বাড়ার সাথে সাথে মসফেটের রেজিস্ট্যান্স সাধারণত বৃদ্ধি পায়।.

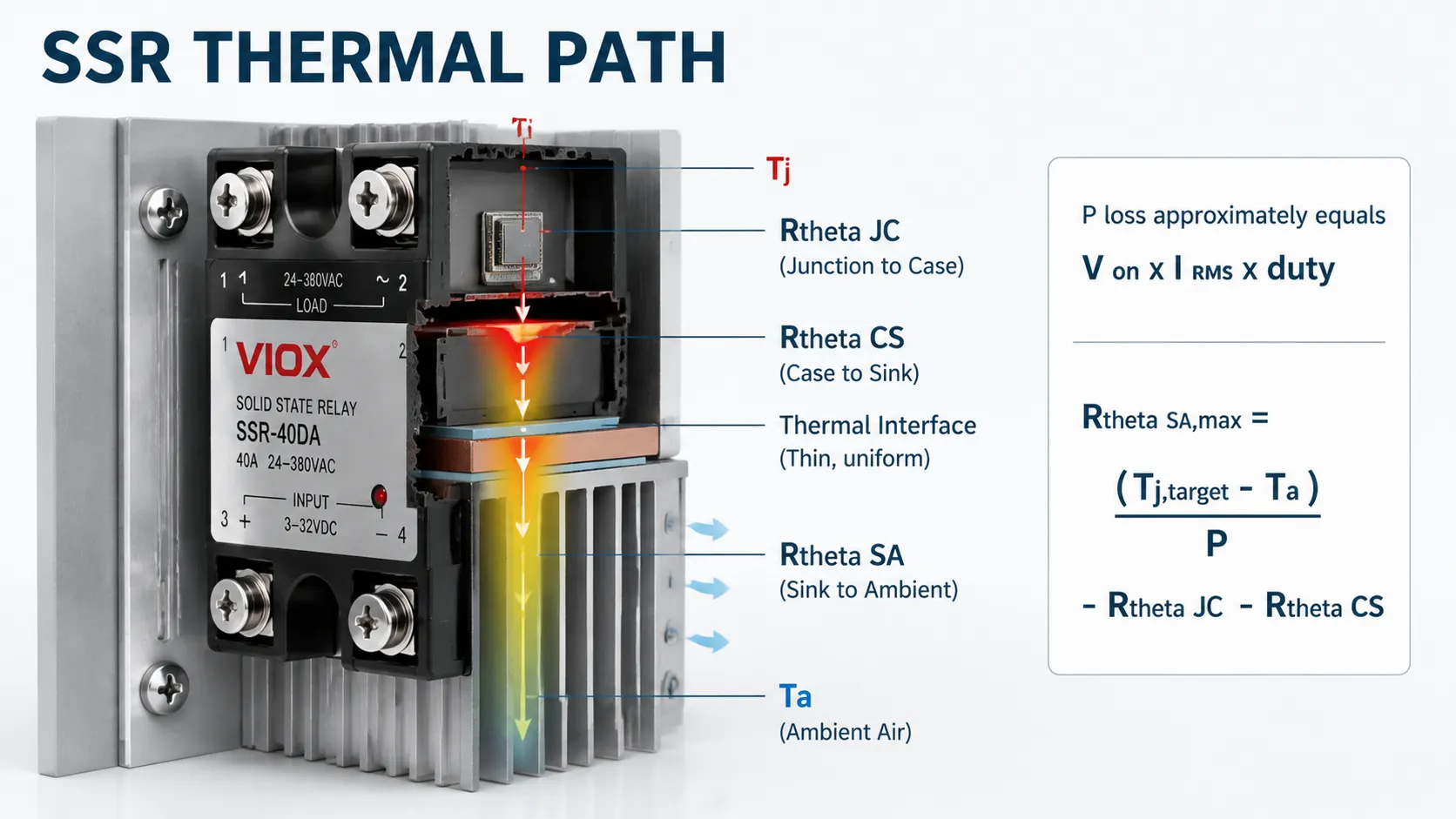

হিট-সিঙ্ক থার্মাল রেজিস্ট্যান্স
একটি হিট-সিঙ্কে একটি এসএসআর (SSR)-এর জন্য:
হিট-সিঙ্ক থার্মাল রেজিস্ট্যান্সের সূত্র
RθSA,max = (TJ,target − TA) ÷ P − RθJC − RθCS
কোথায়:
- TJ,target: টার্গেট জংশন তাপমাত্রা
- TA: পরিবেষ্টিত তাপমাত্রা (অ্যাম্বিয়েন্ট তাপমাত্রা)
- P: এসএসআর (SSR) পাওয়ার লস
যেখানে:
- TJ,target হলো ডিজাইনের জংশন-তাপমাত্রার সীমা, যা পরম সর্বোচ্চ সীমার নিচে রাখা হয়;
- T_A হলো হিট সিঙ্কের চারপাশের স্থানীয় বাতাসের তাপমাত্রা;
- P হলো এসএসআর (SSR) পাওয়ার লস বা শক্তির অপচয়;
- R_{\theta JC} হলো জাংশন থেকে কেস পর্যন্ত তাপীয় রোধ;
- R_{\theta CS} হলো কেস থেকে সিঙ্ক পর্যন্ত তাপীয় রোধ;
- R_{\theta SA} হলো প্রতি ওয়াটে ডিগ্রি সেলসিয়াস এককে প্রয়োজনীয় সিঙ্ক থেকে পরিবেষ্টিত তাপীয় রোধ।.
R_{\theta SA} এর মান কম হওয়ার অর্থ হলো হিট সিঙ্কটি অধিক কার্যকর।.
কাজের উদাহরণ
ধরে নেওয়া যাক, একটি এসি এসএসআর (AC SSR) একটানা ১৮ অ্যাম্পিয়ার বিদ্যুৎ বহন করে, যার অন-স্টেট ড্রপ ১.৬ ভোল্ট এবং এটি এমন জায়গায় স্থাপন করা হয়েছে যেখানে স্থানীয় পরিবেষ্টিত তাপমাত্রা ৪৫ ডিগ্রি সেলসিয়াস পর্যন্ত পৌঁছাতে পারে।.
P = 1.6 \times 18 = 28.8\ W
যদি ডিজাইনটি ১০০ ডিগ্রি সেলসিয়াস জংশন তাপমাত্রাকে লক্ষ্য করে, R_{\theta JC}=0.5 ডিগ্রি সেলসিয়াস/ওয়াট এবং R_{\theta CS}=0.2 ডিগ্রি সেলসিয়াস/ওয়াট হয়:
R_{\theta SA,max} = \frac{100-45}{28.8} – 0.5 – 0.2 \approx 1.21\ ^\circ C/W
নির্বাচিত হিট সিঙ্কটিকে অবশ্যই প্রদান করতে হবে ১.২১ ডিগ্রি সেলসিয়াস/ওয়াট বা তার কম প্রকৃত ওরিয়েন্টেশন, এনক্লোজার এয়ারফ্লো, উচ্চতা এবং মাউন্টিং অবস্থার অধীনে। এই উদাহরণটি শুধুমাত্র ব্যাখ্যামূলক; সঠিক এসএসআর (SSR) লস ডেটা এবং থার্মাল রেজিস্ট্যান্স ব্যবহার করুন।.
একটি হিট সিঙ্কে একাধিক এসএসআর (SSR)
যখন একাধিক মডিউল একটি হিট সিঙ্ক শেয়ার করে, তখন মোট তাপ সিঙ্কের তাপমাত্রা বৃদ্ধি করে, যেখানে প্রতিটি মডিউল তার নিজস্ব জংশন-টু-কেস পাথ বজায় রাখে:
এসএসআর (SSR) জংশন তাপমাত্রার সূত্র
TJ = TA + Ptotal × RθSA + Pmodule × (RθJC + RθCS)
কোথায়:
- TJ: জংশন তাপমাত্রা
- TA: পরিবেষ্টিত তাপমাত্রা (অ্যাম্বিয়েন্ট তাপমাত্রা)
প্রতিটি এসএসআর (SSR)-কে এমনভাবে গণনা করবেন না যেন পুরো হিট সিঙ্কটি শুধুমাত্র সেটির জন্যই বরাদ্দ।.
10. প্যানেলের তাপমাত্রা, গ্রুপিং এবং মাউন্টিংয়ের বিষয়টি বিবেচনায় রাখুন
কক্ষের তাপমাত্রা ডিজাইনের জন্য পরিবেষ্টিত তাপমাত্রা (ambient temperature) নয়। প্যানেলটি তাপীয় ভারসাম্যে পৌঁছানোর পর এসএসআর (SSR) এবং হিট-সিঙ্ক ইনলেটের কাছাকাছি বাতাসের তাপমাত্রা পরিমাপ করুন বা অনুমান করুন।.
এসএসআর (SSR)-এর তাপমাত্রা কম অনুমান করার সাধারণ কারণগুলোর মধ্যে রয়েছে:
- সূর্যের আলোতে থাকা সিল করা এনক্লোজার বা আবদ্ধ স্থান;
- হিট সিঙ্ক এমন জায়গায় বসানো যেখানে স্বাভাবিক বায়ু চলাচল বাধাগ্রস্ত হয়;
- বেশ কয়েকটি এসএসআর (SSR), কন্টাক্টর বা পাওয়ার সাপ্লাই খুব কাছাকাছি স্থাপন করা;
- অনুভূমিক ফিন যা উপরের দিকে বায়ু প্রবাহের পথ তৈরি করতে পারে না;
- অধিক উচ্চতা, ধুলোর ফিল্টার বা ফোর্সড-এয়ার পারফরম্যান্স কমে যাওয়া;
- অতিরিক্ত বা ভুলভাবে প্রয়োগ করা থার্মাল কম্পাউন্ড;
- অসম মাউন্টিং চাপ বা হিট-সিঙ্কের পৃষ্ঠতল বাঁকা হওয়া।.
এসএসআর (SSR) প্রস্তুতকারকের দেওয়া টর্ক, ফ্ল্যাটনেস, থার্মাল-প্যাড এবং মাউন্টিং নির্দেশাবলী অনুসরণ করুন। বেশি থার্মাল কম্পাউন্ড ব্যবহার করা ভালো নয়; ইন্টারফেস উপাদানটির কাজ হলো সূক্ষ্ম ফাঁকগুলো পূরণ করা, কোনো পুরু অন্তরক স্তর তৈরি করা নয়।.
ইন্টিগ্রেটেড হিট সিঙ্ক নাকি আলাদা হিট সিঙ্ক?
ইন্টিগ্রেটেড ডিআইএন-রেল হিট সিঙ্কসহ একটি এসএসআর (SSR) যন্ত্রাংশের সংখ্যা এবং অ্যাসেম্বলির সময় কমাতে পারে, অন্যদিকে একটি আলাদা হিট সিঙ্ক ডিজাইনারকে বড় ধরনের লস, শেয়ার্ড থার্মাল লোড, এয়ারফ্লো এবং প্রতিস্থাপনের বিষয়টি পরিচালনার ক্ষেত্রে আরও স্বাধীনতা দেয়। কোনো গঠনই সহজাতভাবে অন্যটির চেয়ে ভালো নয়।.
| কনফিগারেশন | প্রধান সুবিধা | প্রধান সীমাবদ্ধতা | সর্বোত্তম মূল্যায়ন পদ্ধতি |
|---|---|---|---|
| ইন্টিগ্রেটেড হিট সিঙ্ক | কমপ্যাক্ট অ্যাসেম্বলি এবং সহজতর ইনস্টলেশন | নির্দিষ্ট কুলিং সক্ষমতা এবং ডিআইএন-রেল জোনের ভেতরে জায়গা সংকুলানের সম্ভাবনা | প্রকৃত প্যানেলের তাপমাত্রা এবং স্পেসিং অনুযায়ী অনুমোদিত কারেন্ট যাচাই করুন |
| আলাদা হিট সিঙ্ক | থার্মাল রেজিস্ট্যান্স, আকার এবং এয়ারফ্লো নির্বাচনের ক্ষেত্রে অধিকতর সুযোগ | মাউন্টিংয়ের কাজ বেশি এবং ইন্টারফেসের গুণমানের উপর অধিক নির্ভরশীলতা | সম্পূর্ণ থার্মাল পাথ গণনা করুন এবং কেস তাপমাত্রা যাচাই করুন |
| শেয়ারড হিট সিঙ্ক | একাধিক এসএসআর (SSR)-এর জন্য প্যানেলের জায়গা কমাতে পারে | প্রতিটি মডিউল থেকে নির্গত তাপ সাধারণ সিঙ্কের তাপমাত্রা বাড়িয়ে দেয় | মোট তাপের অপচয় এবং প্রতিটি মডিউলের নিজস্ব জংশন পাথ ব্যবহার করুন |
শুধুমাত্র লোড কারেন্টের উপর ভিত্তি করে এই বিকল্পগুলোর মধ্যে নির্বাচন করবেন না। একই এনক্লোজার অবস্থায় প্রাপ্ত জংশন-তাপমাত্রার মার্জিন তুলনা করুন।.
11. অফ-স্টেট লিকেজ এবং ন্যূনতম লোড সম্পর্কে বুঝুন
একটি এসএসআর (SSR) যান্ত্রিক এয়ার গ্যাপের মতো কাজ করে না। এর আউটপুট সেমিকন্ডাক্টর এবং যেকোনো অভ্যন্তরীণ স্নাবার (snubber) বন্ধ থাকা অবস্থায় সামান্য পরিমাণ বিদ্যুৎ প্রবাহিত হতে দেয়।.
এই লিকেজ কারেন্টের কারণে যা ঘটতে পারে:
- এলইডি ল্যাম্প জ্বলে ওঠা বা মিটমিট করা;
- হাই-ইম্পিডেন্স মিটারে “ঘোস্ট” ভোল্টেজ প্রদর্শিত হওয়া;
- ছোট সোলেনয়েড থেকে গুঞ্জন শব্দ হওয়া বা রিলিজ হতে ব্যর্থ হওয়া;
- ইলেকট্রনিক পাওয়ার সাপ্লাই চার্জ হওয়া এবং পর্যায়ক্রমে রিস্টার্ট হওয়া;
- ট্রাবলশুটিংয়ের সময় লোডটি চালু আছে বলে মনে হওয়া।.
এসএসআর-এর সর্বোচ্চ অফ-স্টেট লিকেজ কারেন্টের সাথে লোডের রিলিজ কারেন্ট এবং ন্যূনতম অপারেটিং কারেন্টের তুলনা করুন। প্রস্তুতকারকের অনুমোদিত একটি ব্লিড রেজিস্টর ছোট লোডের কিছু সমস্যার সমাধান করতে পারে, তবে এটি তাপ উৎপন্ন করে এবং এটিকে অবশ্যই নিরবচ্ছিন্ন ভোল্টেজ ও নিরাপদ ডিসচার্জের জন্য রেটিংভুক্ত হতে হবে। একটি বাহ্যিক আরসি (RC) স্নাবারও লিকেজ বাড়িয়ে দিতে পারে।.
রক্ষণাবেক্ষণের আগে সর্বদা বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন এবং ভোল্টেজ নেই তা নিশ্চিত করুন। এসএসআর (SSR)-এর অফ কমান্ড নিরাপদ আইসোলেশন পদ্ধতি নয়।.
12. এসএসআর (SSR)-এর চারপাশে সুরক্ষা সমন্বয় করুন
কোনো একক সুরক্ষা উপাদান এসএসআর (SSR)-এর সব ধরনের চাপ মোকাবিলা করতে পারে না।.
| সুরক্ষামূলক ব্যবস্থা | প্রধান উদ্দেশ্য | নির্বাচনের ক্ষেত্রে সতর্কতা |
|---|---|---|
| ব্রাঞ্চ ব্রেকার বা জেনারেল ফিউজ | কেবল এবং সার্কিট সুরক্ষা | সেমিকন্ডাক্টর জংশন সুরক্ষার জন্য এটি খুব ধীরগতির হতে পারে |
| ফাস্ট সেমিকন্ডাক্টর ফিউজ | এসএসআর (SSR)-এর মাধ্যমে ফল্ট এনার্জি সীমিত করে | এসএসআর প্রস্তুতকারকের কোঅর্ডিনেশন টেবিল ব্যবহার করুন অথবা একটি বৈধ সাধারণ পরীক্ষার ভিত্তিতে তুলনা করুন |
| MOV | পুনরাবৃত্তিমূলক বা সাময়িক ওভারভোল্টেজকে ক্ল্যাম্প করে | এমসিওভি (MCOV), ক্ল্যাম্পিং লেভেল, এনার্জি, এজিং এবং ফলো কারেন্টের মধ্যে সমন্বয় করুন |
| আরসি স্নাবার | এসি ইনডাকটিভ সার্কিটে ডিভি/ডিটি (dv/dt) এবং রিংগিং সীমিত করে | অফ-স্টেট লিকেজ এবং তাপ বৃদ্ধি করে |
| ফ্লাইব্যাক ডায়োড | ডিসি কয়েলের ইনডাকটিভ কিক দমন করে | কয়েল রিলিজকে ধীর করে এবং পোলারিটি অবশ্যই সঠিক হতে হবে |
| TVS diode | ডিসি ট্রানজিয়েন্টগুলোকে উচ্চ ভোল্টেজে ক্ল্যাম্প করে | ফ্লাইব্যাক ডায়োডের তুলনায় দ্রুত লোড রিলিজ করে কিন্তু চাপ বেশি থাকে |
| থার্মাল সুইচ বা সেন্সর | হিট-সিঙ্কের অতিরিক্ত তাপমাত্রা শনাক্ত করে | এটিকে এমন স্থানে স্থাপন করুন যা গুরুত্বপূর্ণ থার্মাল পাথকে নির্দেশ করে |
| মেকানিক্যাল কন্টাক্টর/ডিসকানেক্ট | আইসোলেশন বা রিডানড্যান্ট শাটডাউন প্রদান করে | সিকোয়েন্সিং এবং ফল্ট ডিউটির জন্য অবশ্যই সমন্বিত হতে হবে |
সেমিকন্ডাক্টর-ফিউজ সমন্বয়
একটি মোল্ডেড-কেস সার্কিট ব্রেকার (MCCB) বা মিনিএচার সার্কিট ব্রেকার (MCB) একটি ফল্ট ক্লিয়ার করতে পারে, কিন্তু তা সত্ত্বেও এসএসআর (SSR) ধ্বংস করার মতো যথেষ্ট শক্তি প্রবাহিত হতে পারে। যেখানে সেমিকন্ডাক্টর সুরক্ষা প্রয়োজন, সেখানে এসএসআর প্রস্তুতকারকের সুপারিশকৃত আল্ট্রাফাস্ট ফিউজ ব্যবহার করুন।.
একটি প্রাথমিক পালস-এনার্জি তুলনার ক্ষেত্রে ব্যবহার করা যেতে পারে:
পালস এনার্জি এস্টিমেশন (অনুমান)
I²t ≈ Ipeak² × tpulse
কোথায়:
- Ipeak: পিক কারেন্ট (সর্বোচ্চ প্রবাহ)
- tpulse: পালস ডিউরেশন (পালসের স্থায়িত্বকাল)
তবে, ফিউজের টোটাল-ক্লিয়ারিং I^2t এবং SSR-এর উইথস্ট্যান্ড I^2t তখনই অর্থবহ হয় যখন তাদের ওয়েভফর্ম, স্থায়িত্বকাল, প্রাথমিক তাপমাত্রা, সিস্টেম ভোল্টেজ এবং পরীক্ষার শর্তাবলী সামঞ্জস্যপূর্ণ হয়। একটি অনুমোদিত কোঅর্ডিনেশন টেবিল বিচ্ছিন্ন ক্যাটালগ-নম্বর তুলনার চেয়ে অনেক বেশি নির্ভরযোগ্য প্রমাণ।.
MOV এবং স্নাবার নির্বাচন
MOV-এর সর্বোচ্চ কন্টিনিউয়াস অপারেটিং ভোল্টেজ অবশ্যই সর্বোচ্চ স্বাভাবিক লাইন ভোল্টেজের উপরে থাকতে হবে, এবং এর প্রোটেক্টিভ লেভেল SSR-এর প্রাসঙ্গিক ট্রানজিয়েন্ট উইথস্ট্যান্ডের নিচে থাকা উচিত। রিপিটেটিভ ট্রানজিয়েন্ট, সোর্স ইম্পিডেন্স এবং MOV-এর মেয়াদ শেষের আচরণও গুরুত্বপূর্ণ।.
যেখানে অতিরিক্ত dv/dt বা ইনডাক্টিভ রিংগিং ভুলভাবে চালু হওয়া বা ডিভাইসের ওপর চাপের ঝুঁকি তৈরি করে, সেখানে RC স্নাবার কার্যকর। এটি সার্কিটের অংশ হিসেবে ডিজাইন করা উচিত, স্বয়ংক্রিয়ভাবে যোগ করা উচিত নয়, কারণ এটি অফ-স্টেট কারেন্ট বাড়িয়ে দেয়।.
শুধুমাত্র একটি নির্দিষ্ট ট্রিপ পয়েন্ট নয়, তাপমাত্রার প্রবণতা ব্যবহার করুন
ক্রমাগত চলমান বা উচ্চ-ঝুঁকিপূর্ণ সরঞ্জামে, একটি হিট-সিঙ্ক তাপমাত্রা সেন্সর জরুরি শাটডাউনের চেয়েও বেশি কিছু প্রদান করতে পারে। লোড কারেন্ট এবং প্যানেলের পারিপার্শ্বিক তাপমাত্রার সাথে তাপমাত্রার প্রবণতা পর্যবেক্ষণ করলে SSR ট্রিপ থ্রেশহোল্ডে পৌঁছানোর আগেই বাতাসের পথ বন্ধ হওয়া, ফ্যান নষ্ট হওয়া, হিট-সিঙ্ক দূষিত হওয়া, থার্মাল ইন্টারফেস ঢিলে হওয়া বা ডিউটি সাইকেল বেড়ে যাওয়ার মতো সমস্যাগুলো ধরা পড়ে।.
হিট-সিঙ্কের তাপমাত্রা বৃদ্ধি মানেই এই নয় যে SSR ত্রুটিপূর্ণ। একই লোড এবং পারিপার্শ্বিক অবস্থায় রিডিং তুলনা করুন এবং সম্পূর্ণ থার্মাল পাথটি পরীক্ষা করুন। SSR শর্ট সার্কিট হয়ে নষ্ট হয়ে গেলে শুধুমাত্র কন্ট্রোল ইনপুটের সাথে সংযুক্ত থার্মাল সুইচ লোড বিচ্ছিন্ন করতে পারে না; যেখানে ঝুঁকি মূল্যায়নের জন্য নিশ্চিত বিচ্ছিন্নকরণ প্রয়োজন, সেখানে একটি আলাদা মেকানিক্যাল সুইচিং বা আইসোলেশন ডিভাইস আবশ্যক।.
13. সাধারণ SSR ফেইলিয়র মোডগুলোর জন্য ডিজাইন
পাওয়ার সেমিকন্ডাক্টর প্রায়ই নষ্ট হয়ে যায় শর্ট সার্কিট হয়ে যাওয়া, বিশেষ করে অতিরিক্ত তাপমাত্রা, সার্জ কারেন্ট, ওভারভোল্টেজ বা ত্রুটিজনিত শক্তির অপর্যাপ্ত সীমাবদ্ধতার কারণে। কন্ট্রোল ইনপুট বন্ধ থাকলেও লোড চালু থাকতে পারে।.
| লক্ষণ | সম্ভাব্য কারণসমূহ | ইঞ্জিনিয়ারিং প্রতিক্রিয়া |
|---|---|---|
| লোড পুরোপুরি চালু থাকে | আউটপুট সেমিকন্ডাক্টর শর্ট হয়ে নষ্ট হয়েছে; ওয়্যারিং বাইপাস | বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন, প্রস্তুতকারকের টেস্ট পদ্ধতি অনুযায়ী আউটপুট রেজিস্ট্যান্স যাচাই করুন, এসএসআর (SSR) প্রতিস্থাপন করুন, তাপীয় এবং সার্জের কারণগুলো তদন্ত করুন |
| লোড চালু হচ্ছে না | আউটপুট ওপেন, অপর্যাপ্ত ইনপুট ড্রাইভ, ফিউজ পুড়ে যাওয়া, লোড ফল্ট | কন্ট্রোল ইনপুট, আউটপুট ভোল্টেজ, ফিউজ কন্টিনিউটি এবং লোড কারেন্ট নিরাপদে পরিমাপ করুন |
| ঠান্ডা অবস্থায় কাজ করে, গরম অবস্থায় কাজ করে না | অপর্যাপ্ত হিট সিঙ্ক, দুর্বল ইন্টারফেস, অতিরিক্ত পরিবেষ্টিত তাপমাত্রা, প্রান্তিক ইনপুট | থার্মাল স্ট্যাবিলাইজেশনের পর কেস/হিট সিঙ্কের তাপমাত্রা এবং কারেন্ট রেকর্ড করুন |
| অনাকাঙ্ক্ষিত ফিউজ অপারেশন | লোড ইনরাশ কম অনুমান করা, ভুল ফিউজ, বারবার সার্জ হওয়া | ইনরাশ ওয়েভফর্ম ক্যাপচার করুন এবং ফিউজ/এসএসআর (SSR) কোঅর্ডিনেশন পর্যালোচনা করুন |
| ভুলভাবে চালু হওয়া (False turn-on) | অতিরিক্ত ডিভি/ডিটি (dv/dt), কন্ট্রোল নয়েজ, ওয়্যারিং কাপলিং | রাউটিং, সাপ্রেশন, শিল্ডিং এবং ইনপুট নয়েজ মার্জিন উন্নত করুন |
| ছোট লোড বন্ধ থাকা অবস্থায় জ্বলে ওঠা বা কাঁপতে থাকা | লিকেজ কারেন্ট বা স্নাবার কারেন্ট | লোড রিলিজ বৈশিষ্ট্যের বিপরীতে সর্বোচ্চ লিকেজ পরীক্ষা করুন; একটি অনুমোদিত ব্লিড নেটওয়ার্ক বা ভিন্ন আউটপুট আর্কিটেকচার ব্যবহার করুন |
যেখানে ক্রমাগত বিদ্যুৎ প্রবাহ আগুন, নড়াচড়া, চাপ বা প্রক্রিয়াজনিত ঝুঁকি তৈরি করতে পারে, সেখানে নিরাপদ অবস্থার জন্য শুধুমাত্র একটি এসএসআর (SSR)-এর ওপর নির্ভর করবেন না। ঝুঁকি মূল্যায়নের প্রয়োজন অনুযায়ী উপযুক্ত মেকানিক্যাল ডিসকানেক্ট বা সেফটি-রেটেড আর্কিটেকচার, স্বতন্ত্র ওভারটেম্পারেচার প্রোটেকশন এবং ফল্ট মনিটরিং ব্যবহার করুন।.
14. এসএসআর (SSR) সংগ্রহের স্পেসিফিকেশন
“40 A SSR, 24 V input” এর মতো একটি ক্রয়ের বিবরণ অসম্পূর্ণ। এমন একটি স্পেসিফিকেশন ব্যবহার করুন যা সরবরাহকারী এবং প্যানেল নির্মাতাকে প্রকৃত অ্যাপ্লিকেশনটি মূল্যায়ন করতে সহায়তা করে।.
| স্পেসিফিকেশন ফিল্ড | অনুরোধ বা প্রদানের জন্য প্রয়োজনীয় তথ্য |
|---|---|
| আবেদন | লোড সরঞ্জাম, সুইচিংয়ের উদ্দেশ্য, ডিউটি সাইকেল, প্রতি ঘণ্টায় স্টার্ট/সাইকেলের সংখ্যা |
| Input | নামমাত্র/পরিসীমা, ইনপুট কারেন্ট, পিকআপ/ড্রপআউট লেভেল, পোলারিটি, পিএলসি (PLC) আউটপুট টাইপ |
| আউটপুট প্রযুক্তি | এসি ট্রায়াক/এসসিআর (AC triac/SCR), ডিসি মসফেট (DC MOSFET), বাই-ডাইরেকশনাল ডিসি, অথবা ইন্টিগ্রেটেড থ্রি-ফেজ |
| লোড সাপ্লাই | নামমাত্র এবং সর্বোচ্চ ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ বিন্যাস |
| লোড ডেটা | আরএমএস কারেন্ট, পাওয়ার ফ্যাক্টর, দক্ষতা, ইনরাশ ওয়েভফর্ম, সার্জের সময়কাল |
| সুইচিং মোড | জিরো-ক্রস, র্যান্ডম টার্ন-অন, বা আনুপাতিক কন্ট্রোলার সামঞ্জস্যতা |
| কারেন্ট সক্ষমতা | নির্দিষ্ট পরিবেষ্টিত তাপমাত্রা এবং মাউন্টিং অবস্থায় অবিচ্ছিন্ন কারেন্ট |
| থার্মাল ডেটা | পাওয়ার-লস কার্ভ, V_{ON} বা R_{DS(on)}, R_{\theta JC}, ইন্টারফেসের প্রয়োজনীয়তা, ডি-রেটিং কার্ভ |
| অফ-স্টেট ডেটা | লিকেজ কারেন্ট, মিনিমাম লোড, ব্লকিং ভোল্টেজ, স্ট্যাটিক এবং কমিউটেটিং dv/dt |
| সার্জ ডেটা | পিক কারেন্ট, ওয়েভফর্ম, পালস ডিউরেশন, রিপিটেশন লিমিটস, I^2t বেসিস |
| সুরক্ষা | অনুমোদিত সেমিকন্ডাক্টর ফিউজ, MOV/স্নাবার গাইডেন্স, ওভারটেম্পারেচার অপশন |
| যান্ত্রিক | প্যাকেজ, টার্মিনালস, মাউন্টিং, হিট সিঙ্ক, টর্ক, টাচ প্রোটেকশন |
| ডকুমেন্টেশন | ডেটাশিট রিভিশন, টেস্ট রিপোর্টস, ট্রেসেবিলিটি, প্রযোজ্য সার্টিফিকেশন এভিডেন্স |
OEM এবং প্যানেল প্রজেক্টের জন্য সরবরাহকারী অডিট চেকলিস্ট
একটি SSR ফ্যামিলি অনুমোদন করার আগে, সরবরাহকারীকে নিম্নলিখিত তথ্যগুলো প্রদান করতে বলুন:
- সঠিক মাউন্টিং বিন্যাসের জন্য কারেন্ট-ভার্সাস-অ্যাম্বিয়েন্ট ডি-রেটিং কার্ভ;
- উদ্দিষ্ট কারেন্ট রেঞ্জ জুড়ে পাওয়ার-লস ডেটা;
- জংশন-টু-কেস থার্মাল রেজিস্ট্যান্স এবং ইন্টারফেস নির্দেশাবলী;
- ওয়েভফর্ম এবং সময়কাল উল্লেখসহ সার্জ-কারেন্ট কার্ভ;
- প্রস্তাবিত ফাস্ট-ফিউজ মডেল বা নথিবদ্ধ কোঅর্ডিনেশন পদ্ধতি;
- অপারেটিং তাপমাত্রায় সর্বোচ্চ লিকেজ কারেন্ট এবং সর্বনিম্ন লোড;
- dv/dt এবং ট্রানজিয়েন্ট-ভোল্টেজ ডেটা;
- টার্মিনাল টর্ক এবং কন্ডাক্টরের প্রয়োজনীয়তা;
- লট ট্রেসেবিলিটি এবং পরিবর্তন-নিয়ন্ত্রণ প্রক্রিয়া;
- অফ-স্টেট লিকেজ, অন-স্টেট ভোল্টেজ ড্রপ, ব্লকিং ভোল্টেজ এবং ইনপুট পিকআপের মতো গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির জন্য প্রোডাকশন-লট ডেটা, যেখানে স্ট্যাটিস্টিক্যাল প্রসেস কন্ট্রোল ব্যবহৃত হয়;
- যেকোনো দাবি করা সার্টিফিকেশন বা মান সম্মতির প্রমাণ;
- প্রকৃত অ্যাসেম্বলিতে থার্মাল-রাইজ, ইনরাশ, লিকেজ এবং ফল্ট-রেসপন্স যাচাইকরণের জন্য নমুনা।.
উচ্চ-ভলিউম ওএম (OEM) সোর্সিংয়ের জন্য, স্ট্যাটিস্টিক্যাল ক্যাপাবিলিটি ডেটা এটি শনাক্ত করতে সাহায্য করে যে কোনো প্যারামিটার ধারাবাহিকভাবে নিয়ন্ত্রিত হচ্ছে কি না, নাকি কেবল স্পেসিফিকেশন সীমার মধ্যে উত্তীর্ণ হচ্ছে। যদি কোনো সরবরাহকারী Cpk-এর মতো প্রসেস ক্যাপাবিলিটি ইনডেক্স রিপোর্ট করে, তবে পরিমাপকৃত বৈশিষ্ট্য, নমুনার আকার, কন্ট্রোল লিমিট, পরীক্ষার তাপমাত্রা এবং লট পিরিয়ড নিশ্চিত করুন। এই প্রেক্ষাপট ছাড়া একটি Cpk মান এসএসআর (SSR)-এর নির্ভরযোগ্যতার অর্থবহ প্রমাণ নয়।.
IEC 62314:2022 তার আওতাভুক্ত অল-অর-নাথিং সলিড-স্টেট রিলেগুলোর প্রয়োজনীয়তাগুলো সম্বোধন করে। নন-মোটর লোডের জন্য এসি সেমিকন্ডাক্টর কন্ট্রোলার এবং কন্টাক্টরগুলো IEC 60947-4-3-এর আওতায় পড়ে, যেখানে সেমিকন্ডাক্টর মোটর কন্ট্রোলার এবং স্টার্টারগুলো IEC 60947-4-2 দ্বারা নির্ধারিত হয়। প্রযোজ্য পণ্য এবং অ্যাসেম্বলির প্রয়োজনীয়তাগুলো নির্ভর করে এসএসআর (SSR) কীভাবে সরবরাহ এবং ইন্টিগ্রেট করা হচ্ছে তার ওপর; একটি কম্পোনেন্ট সার্টিফিকেট নিজে থেকে সম্পূর্ণ প্যানেলকে সার্টিফাই করে না।.
SSR নির্বাচনের সাধারণ ভুলসমূহ
নেমপ্লেট কারেন্টকে ব্যবহারযোগ্য প্যানেল কারেন্ট হিসেবে গণ্য করা
এর সঠিক সমাধান হলো সঠিক ডি-রেটিং কার্ভ ব্যবহার করা এবং সবচেয়ে খারাপ পরিবেষ্টিত তাপমাত্রায় জংশন তাপমাত্রা যাচাই করা।.
লোড ইনরাশ (inrush) উপেক্ষা করা
ইনরাশ ওয়েভফর্ম পরিমাপ করুন বা সংগ্রহ করুন। পালস ডিউরেশন বা স্থায়িত্বকাল ছাড়া শুধুমাত্র পিক-কারেন্ট মান যথেষ্ট নয়।.
জিরো-ক্রস সবসময় ভালো—এমনটি ধরে নেওয়া
জিরো-ক্রস অনেক রেজিস্টিভ হিটিং অ্যাপ্লিকেশনের জন্য একটি ভালো ডিফল্ট হলেও, ট্রান্সফরমার, মোটর বা ফেজ-অ্যাঙ্গেল কন্ট্রোলের ক্ষেত্রে এটি সর্বজনীন নিয়ম নয়।.
SSR অ্যাম্প রেটিং অনুযায়ী হিট সিঙ্ক নির্বাচন করা
প্রকৃত সেমিকন্ডাক্টর লস এবং সম্পূর্ণ থার্মাল পাথ গণনা করুন। একই কারেন্ট লেবেলযুক্ত দুটি এসএসআর (SSR)-এর ভোল্টেজ ড্রপ এবং তাপীয় প্রয়োজনীয়তা ভিন্ন হতে পারে।.
এসএসআর (SSR) সুরক্ষার জন্য সাধারণ ব্রেকারের ওপর নির্ভর করা।
কন্ডাক্টর সুরক্ষা এবং সেমিকন্ডাক্টর জংশন সুরক্ষা দুটি আলাদা সমন্বয়মূলক কাজ।.
“অফ” অবস্থাকে বিচ্ছিন্ন (isolated) অবস্থা হিসেবে গণ্য করা।
লিকেজ কারেন্ট এবং শর্ট-সার্কিট ফেইলিয়রের বিষয়টি বিবেচনায় রাখুন। নিরাপদ আইসোলেশন এবং ঝুঁকি অনুযায়ী শাটডাউন পাথ নিশ্চিত করুন।.
সার্কিটের আচরণ পর্যালোচনা না করেই ইএমআর (EMR) প্রতিস্থাপন করা।
একটি এসএসআর (SSR) লিকেজ, তাপ, ফেইলিয়র মোড, ভোল্টেজ ড্রপ এবং ট্রানজিয়েন্ট আচরণ পরিবর্তন করে। যদি প্রযুক্তি নির্বাচনের সিদ্ধান্তটি এখনও অমীমাংসিত থাকে, তবে পুনরায় পর্যালোচনা করুন। ইলেকট্রোমেকানিক্যাল রিলে বনাম সলিড স্টেট রিলে। ডিজাইন চূড়ান্ত করার আগে।.
সচরাচর জিজ্ঞাস্য
এসএসআর (SSR)-এর অ্যাম্প রেটিং কি সবসময় বেশি হওয়া নিরাপদ?
সবসময় নয়। উচ্চ কারেন্ট ক্লাস সাধারণত বেশি চিপ এরিয়া বা থার্মাল মার্জিন প্রদান করে, তবে এর সুবিধা অভ্যন্তরীণ ডিজাইন, হিট সিঙ্ক, পরিবেষ্টিত তাপমাত্রা, টার্মিনাল, সার্জ রেটিং এবং সুরক্ষার ওপর নির্ভর করে। ভুল আউটপুট প্রযুক্তি বা অপর্যাপ্ত থার্মাল মাউন্টিংয়ের ক্ষেত্রে ওভারসাইজিং কোনো সমাধান নয়।.
কারেন্ট শেয়ার করার জন্য কি দুটি এসএসআর (SSR) সমান্তরালে সংযুক্ত করা যায়?
প্রস্তুতকারক স্পষ্টভাবে সমর্থন না করলে সাধারণ এসএসআর (SSR) আউটপুট সমান্তরালে সংযুক্ত করবেন না। অন-স্টেট ভোল্টেজ, তাপমাত্রা এবং ওয়্যারিং ইম্পিডেন্সের সামান্য পার্থক্যের কারণে একটি ডিভাইসে অতিরিক্ত কারেন্ট প্রবাহিত হতে পারে, যা থার্মাল রানঅ্যাওয়ে সৃষ্টি করে। সঠিক রেটিংয়ের একটি এসএসআর (SSR) ব্যবহার করুন অথবা প্রস্তুতকারকের অনুমোদিত প্যারালাল অ্যাসেম্বলি ব্যবহার করুন।.
কয়েকটি এসএসআর (SSR) কি একটি হিট সিঙ্ক শেয়ার করতে পারে?
হ্যাঁ, যদি ইলেকট্রিক্যাল ক্লিয়ারেন্স, আইসোলেশন, মাউন্টিং নির্দেশাবলী এবং সম্মিলিত থার্মাল ক্যালকুলেশন অনুমতি দেয়। হিট সিঙ্কের তাপমাত্রা হিসাব করার জন্য মোট মডিউল লস ব্যবহার করুন, তারপর প্রতিটি এসএসআর (SSR)-এর নিজস্ব জংশন-টু-কেস এবং কেস-টু-সিঙ্ক তাপমাত্রার বৃদ্ধি যোগ করুন।.
এসএসআর (SSR) বন্ধ থাকা অবস্থায় লোডে কেন ভোল্টেজ পরিমাপ করা হয়?
সেমিকন্ডাক্টর বা ইন্টারনাল স্নবারের মধ্য দিয়ে অফ-স্টেট লিকেজ মিটার রিডিং দেখাতে পারে, বিশেষ করে হাই-ইম্পিডেন্স ডিজিটাল মিটারের ক্ষেত্রে। এটি ক্ষতিকারক ঘোস্ট ভোল্টেজ নাকি লোড চালানোর মতো পর্যাপ্ত কারেন্ট তা যাচাই করুন। কন্ট্রোল কমান্ডের ওপর ভিত্তি করে কখনোই সার্কিটটিকে স্পর্শ করার জন্য নিরাপদ বলে ধরে নেবেন না।.
এসি লোডের জন্য কি জিরো-ক্রস এসএসআর (SSR) সবসময় সেরা?
না। এটি সাধারণত রেজিস্ট্রিভ হিটার সুইচিং এবং বার্স্ট কন্ট্রোলের জন্য পছন্দ করা হয়, কিন্তু ফেজ-অ্যাঙ্গেল কন্ট্রোলের জন্য র্যান্ডম টার্ন-অন প্রয়োজন। ট্রান্সফরমার এবং মোটর অ্যাপ্লিকেশনের ক্ষেত্রে লোড-নির্দিষ্ট নির্দেশিকা প্রয়োজন, কারণ সুইচিং অ্যাঙ্গেল ইনরাশ কারেন্ট এবং ইলেক্ট্রোম্যাগনেটিক স্ট্রেস পরিবর্তন করতে পারে।.
সার্কিটে ব্রেকার থাকা সত্ত্বেও কেন সেমিকন্ডাক্টর ফিউজ ব্যবহার করবেন?
ব্রেকার মূলত ওয়্যারিং সুরক্ষা এবং সার্কিট ফল্ট ক্লিয়ার করার জন্য ব্যবহৃত হয়। স্ট্যান্ডার্ড ব্রেকার খোলার আগেই সেমিকন্ডাক্টর জংশন ক্ষতিগ্রস্ত হতে পারে। একটি কোঅর্ডিনেটেড আল্ট্রাফাস্ট ফিউজ লেট-থ্রু এনার্জিকে এমন একটি স্তরে সীমাবদ্ধ করে যা এসএসআর সহ্য করতে পারে।.
এসএসআর-এর জন্য কত তাপমাত্রা অতিরিক্ত?
স্পর্শ করে তাপমাত্রা বোঝার কোনো নির্ভরযোগ্য নিয়ম নেই। প্রস্তুতকারকের দেওয়া সর্বোচ্চ কেস বা জংশন তাপমাত্রা ব্যবহার করুন এবং অপারেটিং মার্জিন বজায় রাখার জন্য তার চেয়ে কম তাপমাত্রার লক্ষ্যমাত্রা নির্ধারণ করুন। প্যানেলটি স্টেডি স্টেটে পৌঁছানোর পর স্থানীয় অ্যাম্বিয়েন্ট, কেস তাপমাত্রা, হিট-সিঙ্ক তাপমাত্রা এবং কারেন্ট যাচাই করুন।.
চূড়ান্ত নির্বাচনের নিয়ম
একটি নির্ভরযোগ্য এসএসআর (SSR) নির্বাচনের ক্ষেত্রে ক্যাটালগের কারেন্ট থেকে শুরু না করে লোড থেকে পিছনের দিকে হিসাব করে নির্বাচন করতে হয়। প্রথমে এসি (AC) বা ডিসি (DC) আউটপুট প্রযুক্তি এবং কন্ট্রোল ইনপুট মিলিয়ে নিন। এরপর লোড ইনরাশ, ডেটাশিট ডি-রেটিং, সুইচিং পদ্ধতি, কন্ডাকশন লস, জংশন তাপমাত্রা, লিকেজ আচরণ, ট্রানজিয়েন্ট সুরক্ষা এবং ফল্ট রেসপন্সের ভিত্তিতে ডিভাইসটিকে যাচাই করুন।.
সংগ্রহের সেরা রেকর্ড কেবল “এসএসআর, ৪০ অ্যাম্পিয়ার” নয়। এটি এমন একটি নথিভুক্ত অপারেটিং পয়েন্ট যেখানে প্রকৃত লোড, পরিবেষ্টিত তাপমাত্রা, হিট সিঙ্ক, সার্জ প্রোফাইল, সুরক্ষামূলক ডিভাইস এবং আউটপুট শর্ট হয়ে গেলে নিরাপদ রেসপন্স উল্লেখ থাকে।.
টেকনিক্যাল রেফারেন্স
- আইইসি ৬২৩১৪:২০২২ – সলিড-স্টেট রিলে
- আইইসি ৬০৯৪৭-৪-২:২০২০+এএমডি১:২০২৪ – সেমিকন্ডাক্টর মোটর কন্ট্রোলার, স্টার্টার এবং সফট-স্টার্টার
- আইইসি ৬০৯৪৭-৪-৩:২০২০ – নন-মোটর লোডের জন্য এসি সেমিকন্ডাক্টর কন্ট্রোলার এবং কন্টাক্টর
