কন্টাক্টরের গুঞ্জন বা চ্যাটারিং সাধারণত অস্থির বা অপর্যাপ্ত কয়েল ভোল্টেজ, কন্ট্রোল-সার্কিটের দুর্বল সংযোগ, ভুল কয়েল, আর্মেচার পুরোপুরি না বসা, ম্যাগনেট ফেস দূষিত হওয়া, যান্ত্রিক বাধা বা প্রচলিত এসি কন্টাক্টরের শেডিং রিং ক্ষতিগ্রস্ত হওয়ার কারণে হয়। এই ত্রুটিগুলো একে অপরের থেকে আলাদা, তাই দ্রুত মেরামতের জন্য প্রথমে শব্দ শনাক্ত করতে হবে এবং শুধুমাত্র পাওয়ার সোর্সে নয়, বরং কন্টাক্টরের কয়েল টার্মিনালে ভোল্টেজ পরীক্ষা করতে হবে।.
এনক্লোজার খোলার বা কন্টাক্টর স্পর্শ করার আগে বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন, লক আউট করুন এবং ভোল্টেজ নেই তা নিশ্চিত করুন। বিদ্যুৎ থাকা অবস্থায় পরিমাপ এবং ত্রুটি নির্ণয়ের কাজ শুধুমাত্র যোগ্য বৈদ্যুতিক কর্মীদের দ্বারা উপযুক্ত পিপিই (PPE) এবং টেস্ট ইকুইপমেন্ট ব্যবহার করে করা উচিত।.
কী Takeaways
- কিছু প্রচলিত এসি কন্টাক্টরের ক্ষেত্রে মৃদু এবং স্থির গুঞ্জন স্বাভাবিক হতে পারে। তবে নতুন, উচ্চ শব্দ, র্যাটলিং বা থেমে থেমে আসা শব্দের ক্ষেত্রে তদন্ত প্রয়োজন।.
- গুঞ্জন (Buzzing) সাধারণত এর অর্থ হলো কন্টাক্টরটি বন্ধ অবস্থায় আছে কিন্তু ম্যাগনেটিক সিস্টেমটি কাঁপছে।. ঝনঝন শব্দ এর অর্থ হলো আর্মেচারটি বারবার সংযুক্ত হচ্ছে এবং বিচ্ছিন্ন হয়ে যাচ্ছে।.
- কন্টাক্টরটি বন্ধ করার কমান্ড দেওয়ার সময় সরাসরি কয়েল টার্মিনাল A1 এবং A2-এর ভোল্টেজ পরিমাপ করুন, তারপর কয়েলের নেমপ্লেট এবং প্রস্তুতকারকের অপারেটিং লিমিটের সাথে তা তুলনা করুন।.
- কম বা অস্থির কন্ট্রোল ভোল্টেজ কন্টাক্টরকে পুরোপুরি বন্ধ হতে বাধা দিতে পারে, যা কন্টাক্ট আর্ক, তাপ, যান্ত্রিক ক্ষয় এবং কন্টাক্ট ওয়েল্ডিংয়ের ঝুঁকি বাড়িয়ে দেয়।.
- কন্টাক্টরের কন্টাক্ট ওয়েল্ড হয়ে গেলে, শেডিং রিং ভেঙে গেলে, ম্যাগনেটিক অ্যাসেম্বলি বিকৃত হলে, ইনসুলেশন তাপে ক্ষতিগ্রস্ত হলে অথবা হাউজিং ফেটে বা গলে গেলে তা পরিবর্তন করুন।.
- প্রস্তুতকারক যদি নির্দিষ্ট মডেলের জন্য এই পদ্ধতিটি বিশেষভাবে অনুমোদন না করে, তবে কন্টাক্ট ফেস বা ম্যাগনেট সারফেস ফাইল বা স্যান্ডপেপার দিয়ে ঘষবেন না।.
কন্টাক্টর ট্রাবলশুটিংয়ের দ্রুত নির্দেশিকা টেবিল
| লক্ষণ | সম্ভাব্য কারণসমূহ | প্রাথমিক পরীক্ষা | প্রস্তাবিত পদক্ষেপ |
|---|---|---|---|
| একটানা জোরে গুঞ্জন শব্দ হচ্ছে, কিন্তু কন্টাক্টর বন্ধ অবস্থায় আছে | পোল ফেস নোংরা বা ক্ষয়প্রাপ্ত হওয়া, আর্মেচার পুরোপুরি না বসা, ভুল কয়েল, শেডিং রিং ক্ষতিগ্রস্ত হওয়া, মাউন্টিং ঢিলে হওয়া | স্বাভাবিক অপারেশনের শব্দের সাথে তুলনা করুন; কয়েল শনাক্তকরণ এবং আর্মেচার সিটিং পরীক্ষা করুন | বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন, শুধুমাত্র অনুমোদিত অংশ পরিষ্কার করুন, কয়েল বা মাউন্টিং সমস্যা সংশোধন করুন অথবা ক্ষতিগ্রস্ত যন্ত্রাংশ/কন্টাক্টর প্রতিস্থাপন করুন |
| দ্রুত পুল-ইন এবং ড্রপ-আউট | কম বা অস্থির কয়েল ভোল্টেজ, দুর্বল কন্ট্রোল কন্টাক্ট, ঢিলেঢালা টার্মিনাল, ছোট আকারের কন্ট্রোল ট্রান্সফরমার, চ্যাটারিং সেন্সর বা রিলে | পিকআপের সময় এবং লোড শুরু হওয়ার সময় A1–A2 ভোল্টেজ পরিমাপ করুন | কন্টাক্টর প্রতিস্থাপনের আগে ভোল্টেজ ড্রপ বা কন্ট্রোল-সার্কিটের ত্রুটি মেরামত করুন |
| কয়েল এনার্জাইজড কিন্তু কন্টাক্টর পুল-ইন হচ্ছে না | ভুল কয়েল ভোল্টেজ, অপর্যাপ্ত ভোল্টেজ, যান্ত্রিক বাধা, বাইন্ডিং, ক্ষতিগ্রস্ত কয়েল বা ম্যাগনেটিক অ্যাসেম্বলি | আইসোলেশনের পর কয়েল রেটিং, কমান্ড ভোল্টেজ এবং অবাধ চলাচল যাচাই করুন। | সরবরাহ বা বাধা সংশোধন করুন; শুধুমাত্র প্রস্তুতকারকের অনুমোদিত প্রতিস্থাপনযোগ্য অংশ হলে তবেই একটি অকেজো কয়েল প্রতিস্থাপন করুন। |
| কমান্ড দিলে কোনো প্রতিক্রিয়া নেই। | কন্ট্রোল সার্কিট খোলা, কন্ট্রোল ফিউজ নষ্ট, আউটপুট ডিভাইস অকেজো, তার ঢিলে হওয়া, কয়েল ওপেন থাকা। | কন্ট্রোল কমান্ড অনুসরণ করুন এবং A1–A2 তে ভোল্টেজ পরীক্ষা করুন। | কন্ট্রোল সার্কিট পুনরুদ্ধার করুন অথবা অকেজো উপাদানটি প্রতিস্থাপন করুন। |
| কন্টাক্টর রিলিজ হচ্ছে না। | পাওয়ার কন্টাক্ট ঝালাই হয়ে যাওয়া (ওয়েল্ডেড), যান্ত্রিক বাধা, অবশিষ্ট কন্ট্রোল ভোল্টেজ, ভুল সাপ্রেশন ডিভাইস। | কয়েলটি ডি-এনার্জাইজড (বিদ্যুৎহীন) কিনা তা নিশ্চিত করুন; অবশিষ্ট ভোল্টেজের জন্য পরীক্ষা করুন। | কন্ট্রোল সমস্যাটি সংশোধন করুন; ঝালাই হয়ে যাওয়া কন্টাক্ট বা যান্ত্রিকভাবে ক্ষতিগ্রস্ত কন্টাক্টর প্রতিস্থাপন করুন। |
| অতিরিক্ত তাপ, বিবর্ণতা বা পোড়া গন্ধ। | ঢিলেঢালা টার্মিনেশন, ওভারলোড, দুর্বল কন্টাক্ট অবস্থা, অতিরিক্ত সাইক্লিং, ভুল ইউটিলাইজেশন ক্যাটাগরি, ক্রমাগত চ্যাটারিং। | অবিলম্বে বিদ্যুৎ বিচ্ছিন্ন করুন; টার্মিনাল, কন্ডাক্টরের অবস্থা, লোড কারেন্ট এবং কন্টাক্টরের রেটিং পরীক্ষা করুন। | মূল কারণ সংশোধন করুন এবং তাপজনিত ক্ষতিগ্রস্ত সরঞ্জাম প্রতিস্থাপন করুন। |
ট্রাবলশুটিং বা সমস্যা সমাধানের আগে নিরাপত্তা।
কন্টাক্টরের কয়েল সার্কিট বন্ধ থাকলেও এতে বিপজ্জনক লাইন ভোল্টেজ থাকতে পারে। শারীরিক পরিদর্শনের আগে:
- সাইটের বৈদ্যুতিক নিরাপত্তা পদ্ধতি অনুসরণ করুন এবং প্রতিটি পাওয়ার ও কন্ট্রোল সোর্স শনাক্ত করুন।.
- নিয়ন্ত্রিত সরঞ্জামটি বন্ধ করুন এবং লকআউট/ট্যাগআউট প্রয়োগ করুন।.
- প্রয়োজনীয় লাইভ-ডেড-লাইভ পদ্ধতি ব্যবহার করে উপযুক্ত টেস্টার দিয়ে ভোল্টেজ অনুপস্থিতি যাচাই করুন।.
- যেখানে প্রযোজ্য সেখানে সঞ্চিত শক্তি ডিসচার্জ করুন এবং চলমান যন্ত্রপাতি সুরক্ষিত করুন।.
- কখনোই ইন্টারলক বাইপাস করবেন না অথবা হাত বা কোনো টুল দিয়ে আর্মেচার চেপে ধরে রাখবেন না।.
এই গাইডের কিছু চেক করার সময় কয়েল কমান্ডে থাকা অবস্থায় ভোল্টেজ পরিমাপের প্রয়োজন হয়। শুধুমাত্র যোগ্যতাসম্পন্ন ব্যক্তিরাই এনার্জাইজড টেস্টিং করবেন এবং তা কেবল তখনই করবেন যখন ঝুঁকি মূল্যায়ন এবং স্থানীয় নিয়ম অনুযায়ী তা যৌক্তিক হয়।.

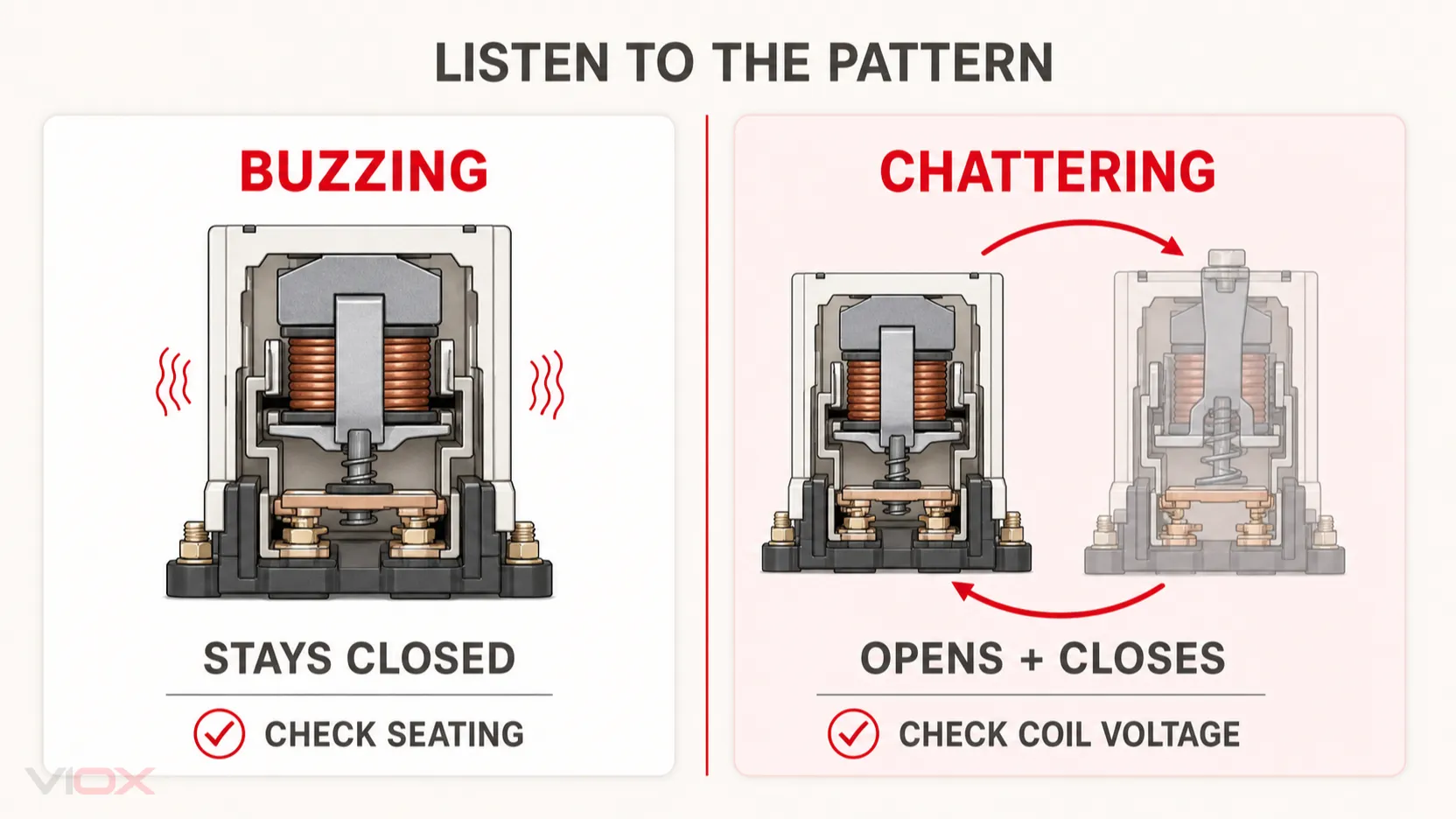

কন্টাক্টর কি গুঞ্জন, ভোঁ ভোঁ শব্দ বা চ্যাটারিং করছে?
এনক্লোজার খোলার আগেই শব্দের ধরন দেখে ত্রুটিটি চিহ্নিত করা সম্ভব।.
স্বাভাবিক বা মৃদু গুনগুন শব্দ
কিছু প্রচলিত এসি কন্টাক্টর অল্টারনেটিং ম্যাগনেটিক ফিল্ডের কারণে মৃদু এবং অবিরাম গুনগুন শব্দ তৈরি করে। যদি এই শব্দ শুরু থেকেই থাকে, কন্টাক্টরটি শক্তভাবে বন্ধ হয়, তাপমাত্রা ওই মডেলের জন্য স্বাভাবিক থাকে এবং কোনো কম্পন বা গন্ধ না থাকে, তবে এটি ত্রুটির লক্ষণ নাও হতে পারে।.
কোনো সার্বজনীন ডেসিবেল সীমার ওপর নির্ভর করবেন না। গ্রহণযোগ্য শব্দের মাত্রা কন্টাক্টরের ডিজাইন, আকার, মাউন্টিং, এনক্লোজারের রেজোন্যান্স, ভোল্টেজের গুণমান এবং প্রস্তুতকারকের স্পেসিফিকেশনের ওপর নির্ভর করে।.
উচ্চস্বরে গুঞ্জন (Loud Buzzing)
একটি কন্টাক্টর যদি উচ্চস্বরে গুঞ্জন করে কিন্তু বন্ধ থাকে, তবে সাধারণত এটি ম্যাগনেটিক সিস্টেমের কম্পনকে নির্দেশ করে। এর সাধারণ কারণগুলোর মধ্যে রয়েছে পোল ফেস নোংরা বা বিকৃত হওয়া, আর্মেচার পুরোপুরি বসতে না পারা, শেডিং রিং ক্ষতিগ্রস্ত হওয়া, ভুল কয়েল নির্বাচন, অথবা এনক্লোজার বা মাউন্টিং সারফেস যা কম্পনকে বাড়িয়ে দেয়।.
ঝনঝন শব্দ
চ্যাটারিং কন্টাক্টর বারবার খোলে এবং বন্ধ হয়। এটি অবিরাম গুঞ্জনের পরিবর্তে দ্রুত ক্লিক বা র্যাটলিং শব্দের মতো শোনায়। এটিকে একটি জরুরি ত্রুটি হিসেবে বিবেচনা করুন: বারবার সংযোগ বিচ্ছিন্ন হওয়ার ফলে মেইন কন্টাক্টে আর্ক এবং ক্ষয় বৃদ্ধি পেতে পারে, যা কয়েল এবং মেকানিক্যাল অ্যাসেম্বলির ওপর চাপ সৃষ্টি করে।.
কন্টাক্টর চ্যাটারিং বা গুঞ্জন করার কারণ কী?
নিম্ন বা অস্থির কয়েল ভোল্টেজ
কয়েলটি আর্মেচারকে টেনে নেওয়ার জন্য পর্যাপ্ত ভোল্টেজ পেতে পারে, কিন্তু এটিকে নিরাপদে ধরে রাখার মতো যথেষ্ট ভোল্টেজ নাও পেতে পারে। যখন আর্মেচারটি নিচে নেমে যায়, তখন সার্কিটের অবস্থা পরিবর্তিত হয় এবং কন্টাক্টর পুনরায় চেষ্টা করে, যার ফলে চ্যাটারিং (chatter) তৈরি হয়।.
ট্রান্সফরমার বা কন্ট্রোল প্যানেলে ভোল্টেজ স্বাভাবিক মনে হলেও পিকআপের সময় A1 এবং A2 টার্মিনালে ভোল্টেজ কমে যেতে পারে। দীর্ঘ পরিবাহী তার, ঢিলেঢালা টার্মিনাল, দুর্বল কন্ট্রোল ট্রান্সফরমার, উচ্চ-প্রতিরোধের কন্টাক্ট বা একই সাথে একাধিক লোড চালু হওয়া এর কারণ হতে পারে। পরিমাপকৃত মানটিকে কয়েলের গায়ে লেখা মান এবং প্রস্তুতকারকের প্রকাশিত অপারেটিং রেঞ্জের সাথে তুলনা করুন; প্রতিটি কন্টাক্টর এবং ইলেকট্রনিক কয়েল ডিজাইনের জন্য একই শতাংশের সীমা প্রয়োগ করবেন না।.
কন্ট্রোল সার্কিটে ত্রুটিপূর্ণ কন্টাক্ট
একটি ক্ষয়প্রাপ্ত পুশবাটন, অস্থির পিএলসি (PLC) আউটপুট, বাউন্সিং লিমিট সুইচ, ত্রুটিপূর্ণ প্রেশার সুইচ, ঢিলেঢালা টার্মিনাল বা ক্ষতিগ্রস্ত ইন্টারপোজিং রিলে বারবার কয়েলের বিদ্যুৎ সরবরাহ বিচ্ছিন্ন করতে পারে। যদি কন্টাক্টরটি কেবল একটি নির্দিষ্ট ইনপুট ডিভাইস চালু থাকলেই চ্যাটার করে, তবে কন্টাক্টরটি ত্রুটিপূর্ণ ধরে না নিয়ে কমান্ড চেইনের সেই অংশটি পরীক্ষা করুন।.
অসম্পূর্ণ আর্মেচার সিটিং
ধুলো, মরিচা, ক্ষয়, বাইরের কোনো বস্তু, যান্ত্রিক বাধা বা বিকৃত চৌম্বকীয় পৃষ্ঠের কারণে কন্টাক্টর বন্ধ হওয়ার সময় সামান্য ফাঁক থেকে যেতে পারে। এই ফাঁকটি চৌম্বকীয় কম্পন বাড়িয়ে দেয় এবং কয়েলটিকে অতিরিক্ত গরম করে তুলতে পারে।.
বিদ্যুৎ বিচ্ছিন্ন করার পর, মুভিং অ্যাসেম্বলিটি অবাধে চলাচল করছে কি না তা পরীক্ষা করুন এবং প্রস্তুতকারকের নির্দেশ অনুযায়ী চুম্বকের পৃষ্ঠগুলো পর্যবেক্ষণ করুন। প্রচলিত কন্টাক্টরের জন্য এবিবি (ABB)-এর নির্দেশনায় বলা হয়েছে যে, চুম্বকের মেরুর ময়লা পৃষ্ঠগুলো একটি নরম ও শুকনো কাপড় দিয়ে পরিষ্কার করতে হবে। ঘষামাজা করার সরঞ্জাম (Abrasives) ব্যবহারের ফলে সংযোগকারী পৃষ্ঠের পরিবর্তন হতে পারে এবং সমস্যাটি আরও খারাপ হতে পারে।.
৪. শেডিং রিং ভেঙে যাওয়া বা ঢিলে হয়ে যাওয়া
শেডিং রিং—যাকে শেডিং কয়েলও বলা হয়—অনেক প্রচলিত এসি কন্টাক্টরের চৌম্বকীয় সিস্টেমের একটি অংশ। এসি ওয়েভফর্ম যখন শূন্য অতিক্রম করে, তখন এটি হোল্ডিং ফোর্স বজায় রাখতে সাহায্য করে। যদি এটি ভেঙে যায় বা ঢিলে হয়ে যায়, তবে কন্ট্রোল ভোল্টেজ সঠিক থাকা সত্ত্বেও কন্টাক্টর থেকে জোরে গুঞ্জন বা চ্যাটারিং শব্দ হতে পারে।.
ক্ষতিগ্রস্ত শেডিং রিং সাধারণ ট্রাবলশুটিং প্রক্রিয়ায় মেরামতযোগ্য নয়। পণ্যের নির্দেশিকা অনুযায়ী সম্পূর্ণ কন্টাক্টর অথবা প্রস্তুতকারকের অনুমোদিত ম্যাগনেটিক অ্যাসেম্বলি প্রতিস্থাপন করুন। কম্পোনেন্ট-লেভেল ব্যাখ্যার জন্য দেখুন একটি এসি কন্ট্রাক্টরের ভিতরে: উপাদান এবং ডিজাইন লজিক.
৫. ভুল কয়েল বা সাপ্লাই
রেটেড ভোল্টেজ, এসি বা ডিসি টাইপ, প্রযোজ্য ক্ষেত্রে ফ্রিকোয়েন্সি এবং যেকোনো ইলেকট্রনিক কয়েল ডেজিগনেশনসহ কয়েলের সম্পূর্ণ মার্কিং পরীক্ষা করুন। একটি কন্টাক্টর বডিতে বিভিন্ন ধরনের কয়েল ব্যবহারের সুযোগ থাকতে পারে, তাই শুধুমাত্র মডেল ফ্যামিলি দেখে নিশ্চিত হওয়া যায় না যে ইনস্টল করা কয়েলটি সঠিক।.
ভুলভাবে সরবরাহকৃত এসি কয়েল, ভুল উৎসে ডিসি কয়েল, অথবা ভিন্ন কন্ট্রোল রেঞ্জের প্রতিস্থাপিত কয়েল ব্যবহারের ফলে ফেইলর, অতিরিক্ত গরম হওয়া বা পিকআপে সমস্যা হতে পারে।.
৬. মাউন্টিং বা এনক্লোজার রেজোন্যান্স
একটি যান্ত্রিকভাবে সুস্থ কন্টাক্টর থেকেও অনেক বেশি শব্দ হতে পারে যদি ডিআইএন রেইল (DIN rail), পাতলা প্যানেল, এনক্লোজার কভার বা কাছাকাছি থাকা কোনো যন্ত্রাংশ রেজোন্যান্স বা কম্পন তৈরি করে। নির্দিষ্ট মাউন্টিং পজিশন এবং ফাসেনিং পদ্ধতি পরীক্ষা করুন। আর্মেচার পুরোপুরি বন্ধ হচ্ছে এবং বৈদ্যুতিক সরবরাহ সঠিক আছে—এটি নিশ্চিত হওয়ার পরেই কেবল রেজোন্যান্সের বিষয়টি বিবেচনা করা উচিত।.

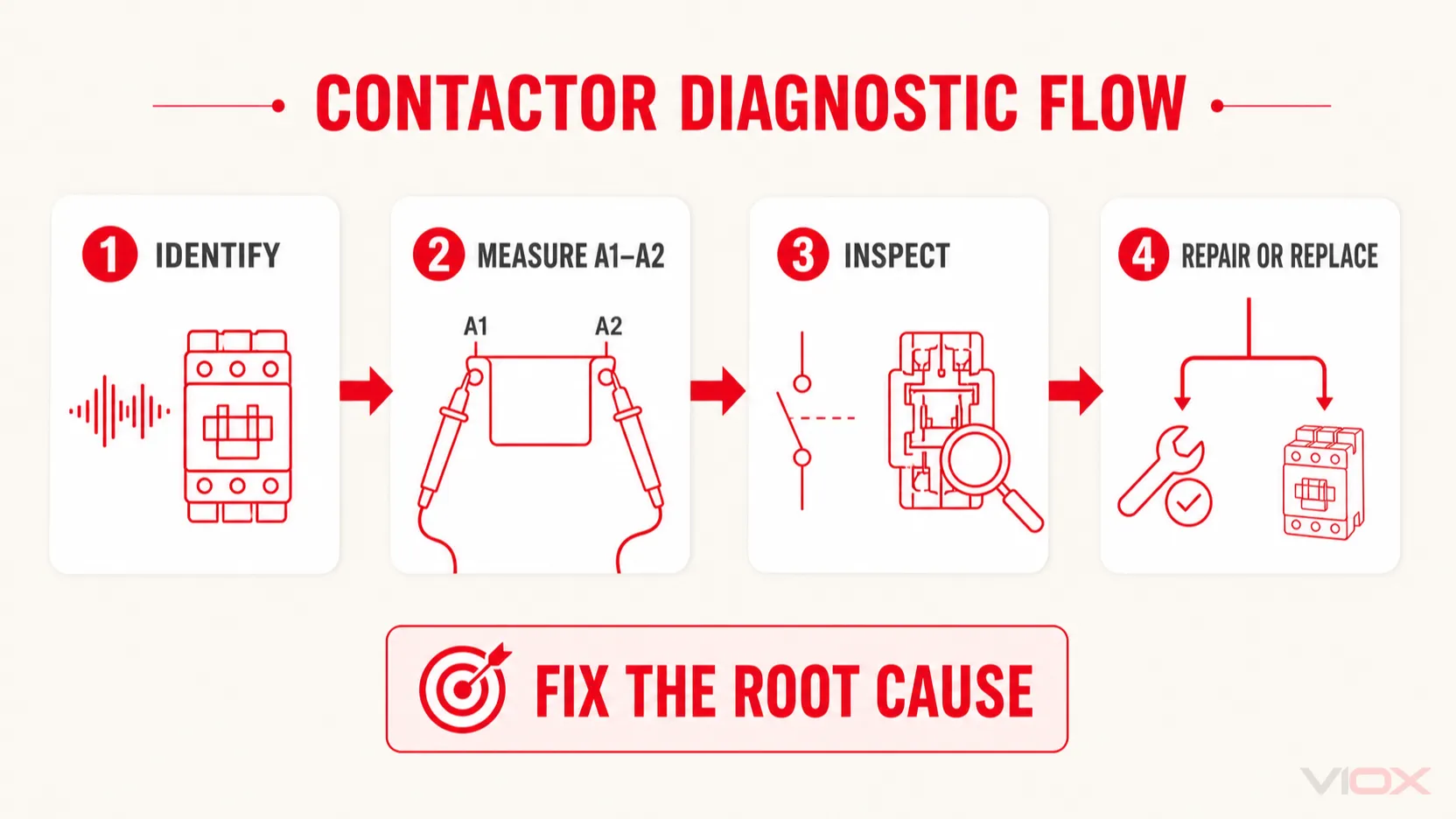

কন্টাক্টর ট্রাবলশুটিং-এর ধাপভিত্তিক পদ্ধতি
ধাপ ১: অপারেটিং লক্ষণ রেকর্ড করুন
শাটডাউনের আগে, লক্ষ্য করুন কন্টাক্টরটি:
- একটানা গুঞ্জন করছে নাকি শুধুমাত্র পিকআপের সময় করছে;
- মোটর বা লোড চালু হওয়ার সময় চ্যাটারিং (শব্দ) করছে;
- পুরোপুরি বন্ধ হচ্ছে কিন্তু শব্দ করছে;
- একেবারেই পুল-ইন (চালু) হচ্ছে না;
- কমান্ড সরিয়ে নিলে রিলিজ হয়;
- তাপ, গন্ধ, বিবর্ণতা বা দৃশ্যমান আর্ক দেখা যায়।.
একটি ছোট ভিডিও বা কন্ট্রোল-ভোল্টেজ ট্রেন্ড মাঝে মাঝে ঘটা সমস্যা শনাক্ত করতে সাহায্য করতে পারে, তবে শর্ত থাকে যে রেকর্ডিং করার সময় যেন কোনো কর্মী লাইভ পার্টসের সংস্পর্শে না আসে।.
ধাপ ২: সঠিক কন্টাক্টর এবং কয়েল শনাক্ত করুন
আইসোলেশনের পর, প্রস্তুতকারক, মডেল, কয়েল কোড, রেটেড কয়েল ভোল্টেজ, সাপ্লাই টাইপ, ফ্রিকোয়েন্সি, ইউটিলাইজেশন ক্যাটাগরি এবং লোড রেটিং রেকর্ড করুন। নিশ্চিত করুন যে ইনস্টল করা কন্টাক্টরটি অ্যাপ্লিকেশন এবং ডিউটির জন্য উপযুক্ত। মোটর সুইচিং, ক্যাপাসিটর সুইচিং, হিটিং লোড এবং ঘন ঘন রিভার্সিং একই ধরনের চাপ সৃষ্টি করে না।.
মোটর কন্ট্রোল আর্কিটেকচার এবং ওভারলোড প্রোটেকশনের জন্য দেখুন কন্টাক্টর বনাম মোটর স্টার্টার: পার্থক্য কী?.
ধাপ ৩: কন্ট্রোল কমান্ড এবং কয়েল ভোল্টেজ পরীক্ষা করুন
যোগ্যতাসম্পন্ন ব্যক্তিরা সরাসরি A1 এবং A2 এর আড়াআড়ি ভোল্টেজ পরিমাপ করতে পারেন:
- ক্লোজ কমান্ড না থাকা অবস্থায়, নিশ্চিত করুন যে কয়েলটি কোনো অনাকাঙ্ক্ষিত রেসিডুয়াল ভোল্টেজ পাচ্ছে না।.
- ক্লোজ কমান্ড প্রয়োগ করুন এবং প্রাথমিক পিকআপের সময় ভোল্টেজ পর্যবেক্ষণ করুন।.
- সংযুক্ত লোড চালু হওয়ার সময় পর্যবেক্ষণ চালিয়ে যান, যখন একটি কন্ট্রোল ট্রান্সফরমার বা সাপ্লাইয়ের ভোল্টেজ কমে যেতে পারে।.
- ফলাফলটি কয়েলের লেবেল এবং প্রস্তুতকারকের ডেটাশিটের সাথে তুলনা করুন।.
যদি ভোল্টেজ কম বা অস্থিতিশীল হয়, তবে ফিউজ, টার্মিনাল, পুশবাটন, সুইচ, পিএলসি বা রিলে আউটপুট, ওয়্যারিং এবং কন্ট্রোল পাওয়ার সোর্সের দিকে আপস্ট্রিম কাজ করুন। নতুন কন্টাক্টর লাগানোর আগে সেই সমস্যাটি সমাধান করুন।.
ধাপ ৪: মেকানিক্যাল পাথ বা যান্ত্রিক পথ পরিদর্শন করুন
সমস্ত শক্তি বিচ্ছিন্ন থাকা অবস্থায়, অবাধ চলাচল, কোনো বহিরাগত বস্তু, ক্ষয়, ক্ষতিগ্রস্ত স্প্রিং, বিকৃত আর্মেচার এবং ম্যাগনেট ফেসগুলো সঠিকভাবে বসছে না এমন কোনো লক্ষণ আছে কিনা তা পরীক্ষা করুন। প্রস্তুতকারকের পরিষ্কার এবং সার্ভিসিং নির্দেশাবলী অনুসরণ করুন। ম্যাগনেটিক ফেসগুলোতে লুব্রিকেন্ট ব্যবহার করবেন না বা সাধারণ কোনো দ্রাবক প্রয়োগ করবেন না।.
ধাপ ৫: কয়েল মূল্যায়ন করুন
ইনসুলেশনে ফাটল, গলে যাওয়া, বিবর্ণতা বা পোড়া গন্ধের মতো দৃশ্যমান প্রমাণ কয়েলের ক্ষতির ইঙ্গিত দিতে পারে। রেজিস্ট্যান্স বা কন্টিনিউটি পরীক্ষার মাধ্যমে ওয়াইন্ডিং ওপেন আছে কিনা তা শনাক্ত করা যেতে পারে, তবে সমস্ত কন্টাক্টর কয়েলের জন্য কোনো সর্বজনীন রেজিস্ট্যান্স সীমা নেই। রিডিংটিকে প্রস্তুতকারকের ডেটা বা একই তাপমাত্রার পরিস্থিতিতে যাচাইকৃত অভিন্ন কয়েলের সাথে তুলনা করুন।.
আরও মনে রাখবেন যে, একটি কয়েল স্ট্যাটিক রেজিস্ট্যান্স পরীক্ষায় উত্তীর্ণ হলেও ইনসুলেশনের ক্ষতি, সংযোগে ত্রুটি বা ভুল সাপ্লাইয়ের কারণে অপারেশনের সময় ব্যর্থ হতে পারে।.
ধাপ ৬: পাওয়ার সার্কিট পরিদর্শন করুন
ঢিলেঢালা বা তাপজনিত ক্ষতিগ্রস্ত টার্মিনাল, কন্ডাক্টরের বিবর্ণতা, অস্বাভাবিক কন্টাক্ট ক্ষয় এবং ওয়েল্ডিংয়ের চিহ্নের দিকে নজর দিন। ডিভাইসের রেটিং এবং অ্যাপ্লিকেশনের ক্যাটাগরির সাথে লোড কারেন্ট এবং অপারেটিং ডিউটি পরীক্ষা করুন। প্রস্তুতকারকের প্রকাশিত টার্মিনাল টর্ক এবং পরিদর্শনের সীমা ব্যবহার করুন—সাধারণ টর্ক বা কন্টাক্ট ক্ষয়ের মান বিভিন্ন প্রোডাক্ট সিরিজের ক্ষেত্রে নির্ভরযোগ্য নয়।.
কন্টাক্টর কয়েল ফেইলিওর: মেরামত নাকি প্রতিস্থাপন?
কিছু কন্টাক্টরের কয়েল প্রতিস্থাপনযোগ্য; তবে কমপ্যাক্ট ডিজাইনের ক্ষেত্রে তা নাও হতে পারে। শুধুমাত্র তখনই প্রতিস্থাপন উপযুক্ত যখন প্রস্তুতকারক এটি সমর্থন করে এবং ম্যাগনেটিক অ্যাসেম্বলি, কন্টাক্ট, হাউজিং এবং মেকানিজম ব্যবহারের উপযোগী থাকে।.
| ফলাফল | সাধারণ সিদ্ধান্ত |
|---|---|
| আলগা বাহ্যিক কন্ট্রোল তার বা ত্রুটিপূর্ণ আপস্ট্রিম সুইচ | কন্ট্রোল সার্কিট মেরামত করুন, তারপর অপারেশন যাচাই করুন |
| অ্যাক্সেসযোগ্য ম্যাগনেট ফেস বা চুম্বকের মুখে ধুলোবালি, তবে কোনো ক্ষতি নেই | শুধুমাত্র অনুমোদিত পদ্ধতি দ্বারা পরিষ্কার করুন এবং পুনরায় পরীক্ষা করুন |
| পরিবর্তনযোগ্য কয়েল খোলা বা ক্ষতিগ্রস্ত বলে নিশ্চিত করা হয়েছে | সঠিক অনুমোদিত কয়েলটি লাগান এবং এটি কেন নষ্ট হয়েছে তা তদন্ত করুন |
| ভাঙা শেডিং রিং বা বিকৃত ম্যাগনেট ফেস | কন্টাক্টর বা অনুমোদিত ম্যাগনেটিক অ্যাসেম্বলি প্রতিস্থাপন করুন |
| ঝালাই করা মেইন কন্টাক্টস | কন্টাক্টর প্রতিস্থাপন করুন এবং বৈদ্যুতিক ত্রুটির কারণ সংশোধন করুন |
| হাউজিং ফেটে যাওয়া, গলে যাওয়া, কার্বনাইজড হওয়া বা মারাত্মকভাবে বিবর্ণ হওয়া | কন্টাক্টর প্রতিস্থাপন করুন |
| বিদ্যুৎ সরবরাহ সংশোধনের পরেও বারবার অতিরিক্ত গরম হওয়া বা চ্যাটারিং হওয়া | প্রতিস্থাপন করুন এবং সিলেকশন, ডিউটি ও কন্ট্রোল ডিজাইন পুনরায় মূল্যায়ন করুন |
যদি মূল কারণ কম কন্ট্রোল ভোল্টেজ, অতিরিক্ত সাইক্লিং, অনুপযুক্ত ইউটিলাইজেশন ক্যাটাগরি, ঢিলেঢালা টার্মিনেশন, দূষণ বা অস্থিতিশীল কমান্ড ডিভাইস হয়, তবে শুধুমাত্র নতুন কন্টাক্টর লাগানোকেই সম্পূর্ণ মেরামত হিসেবে গণ্য করবেন না। নতুন লাগানো কন্টাক্টরটিও একইভাবে নষ্ট হতে পারে।.
বারবার ব্যর্থতা কীভাবে প্রতিরোধ করবেন
- ফ্রিকোয়েন্সি এবং প্রস্তুতকারকের অনুমোদিত পরিসীমা সহ প্রকৃত কন্ট্রোল সাপ্লাইয়ের জন্য কয়েল নির্বাচন করুন।.
- পিকআপ ডিমান্ড এবং একই সাথে চলা লোডের জন্য কন্ট্রোল ট্রান্সফরমার এবং ওয়্যারিংয়ের আকার নির্ধারণ করুন।.
- নিরাপদ টার্মিনেশন এবং প্রস্তুতকারকের নির্দেশিত টর্ক মান ব্যবহার করুন।.
- এনক্লোজারকে পরিবাহী ধূলিকণা, আর্দ্রতা, ক্ষয় এবং ঘনীভবন থেকে রক্ষা করুন।.
- শুধুমাত্র কারেন্টের ওপর ভিত্তি করে নির্বাচন না করে, কন্টাক্টরের ইউটিলাইজেশন ক্যাটাগরি এবং ডিউটিকে লোডের সাথে সামঞ্জস্যপূর্ণ করুন।.
- শব্দ, পিকআপের সময়, তাপমাত্রা বা কন্টাক্টের অবস্থার পরিবর্তনগুলো ব্যর্থতায় রূপ নেওয়ার আগেই তদন্ত করুন।.
- সর্বজনীন মাসিক বা বার্ষিক সময়সূচী ব্যবহার না করে প্রস্তুতকারকের নির্দেশনা, অপারেটিং ফ্রিকোয়েন্সি, পরিবেশ এবং ব্যর্থতার পরিণতির ওপর ভিত্তি করে পরিদর্শনের বিরতি নির্ধারণ করুন।.
সচরাচর জিজ্ঞাস্য
আমার কন্টাক্টরটি কেন জোরে শব্দ করছে কিন্তু কাজ করছে?
দূষণ, বিকৃতি, ক্ষতিগ্রস্ত শেডিং রিং, ভুল কয়েল বা ম্যাগনেটিক সিস্টেমের ক্ষয়ের কারণে আর্মেচারটি বন্ধ থাকলেও সঠিকভাবে বসছে না। মাউন্টিং রেজোন্যান্স বা কম্পন এই শব্দকে আরও বাড়িয়ে তুলতে পারে। নিরাপদ আইসোলেশনের পর কয়েলের ভোল্টেজ যাচাই করুন এবং ম্যাগনেটিক অ্যাসেম্বলি পরীক্ষা করুন।.
কম ভোল্টেজের কারণে কি কন্টাক্টর চ্যাটারিং বা খটখট শব্দ করতে পারে?
হ্যাঁ। A1 এবং A2 টার্মিনালে অপর্যাপ্ত বা অস্থির ভোল্টেজ বারবার পিকআপ এবং ড্রপআউট ঘটাতে পারে। ক্লোজ কমান্ড দেওয়ার সময় এবং লোড চালু হওয়ার সময় কয়েলে ভোল্টেজ পরিমাপ করুন, তারপর ফলাফলটি প্রস্তুতকারকের নির্দিষ্ট অপারেটিং সীমার সাথে তুলনা করুন।.
আমি কি একটি নয়েজি বা শব্দ করা কন্টাক্টর পরিষ্কার করতে পারি?
শুধুমাত্র যদি প্রস্তুতকারক সেই মডেলের জন্য পরিষ্কার করার অনুমতি দেয়। আইসোলেশনের পর, ম্যাগনেটের দৃশ্যমান নোংরা অংশগুলো কখনও কখনও একটি নরম, শুকনো কাপড় দিয়ে পরিষ্কার করা যেতে পারে। পণ্যের নির্দেশিকায় স্পষ্টভাবে অনুমতি না থাকলে কন্টাক্টর ফাইল করবেন না, স্যান্ডপেপার দিয়ে ঘষবেন না, লুব্রিকেট করবেন না বা স্প্রে করবেন না।.
আমি কীভাবে একটি কন্টাক্টর কয়েল পরীক্ষা করব?
কয়েলের পরিচিতি নিশ্চিত করুন, সঠিক কমান্ড ভোল্টেজ A1 এবং A2-তে পৌঁছাচ্ছে কিনা তা পরীক্ষা করুন, তাপীয় ক্ষতি হয়েছে কিনা দেখুন এবং আইসোলেশনের পর কন্টিনিউটি বা রেজিস্ট্যান্স পরীক্ষা করুন। রেজিস্ট্যান্স শুধুমাত্র প্রস্তুতকারকের ডেটা বা একই ধরনের ভালো কয়েলের সাথে তুলনা করুন; সাধারণ রেজিস্ট্যান্স রেঞ্জ নির্ভরযোগ্য নয়।.
কন্টাক্টরের শেডিং রিং ভেঙে গেলে কী হয়?
প্রচলিত এসি কন্টাক্টরের ক্ষেত্রে, শেডিং রিং ভেঙে গেলে উচ্চ শব্দ বা চ্যাটারিং হতে পারে, কারণ এসি জিরো ক্রসিংয়ের সময় চৌম্বকীয় হোল্ডিং ফোর্স অস্থিতিশীল হয়ে পড়ে। প্রস্তুতকারকের নির্দেশিকা অনুযায়ী প্রতিস্থাপন করুন; সাধারণত পুরো কন্টাক্টরটিই পরিবর্তন করার প্রয়োজন হয়।.
কন্টাক্টর চ্যাটারিং কি বিপজ্জনক?
এটি বিপজ্জনক হতে পারে কারণ বারবার খোলা এবং বন্ধ হওয়ার ফলে আর্ক তৈরি হওয়া, তাপ বৃদ্ধি, কন্টাক্ট ক্ষয় এবং যান্ত্রিক চাপ বেড়ে যায়। যদি পোড়া গন্ধ, বিবর্ণতা, দৃশ্যমান আর্ক, কন্টাক্টর বন্ধ না থাকা বা লোডের অস্বাভাবিক আচরণ দেখা দেয়, তবে সরঞ্জামটির বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন।.
শব্দ করা কন্টাক্টর কখন প্রতিস্থাপন করা উচিত?
যখন পরিদর্শনের সময় ঝালাই হওয়া বা মারাত্মকভাবে ক্ষতিগ্রস্ত কন্টাক্ট, ভাঙা শেডিং রিং, বিকৃত চৌম্বকীয় অংশ, ক্ষতিগ্রস্ত মেকানিজম, নষ্ট ইনসুলেশন অথবা ফেটে যাওয়া বা গলে যাওয়া হাউজিং পাওয়া যায়, তখন এটি প্রতিস্থাপন করুন। যদি কন্টাক্টরটি কেবল এনক্লোজারের কম্পনকে বাড়িয়ে তোলে, তবে বৈদ্যুতিক এবং চৌম্বকীয় ত্রুটি নিশ্চিত হওয়ার পরেই মাউন্টিংয়ের সমস্যা সমাধান করুন।.
উপসংহার
কার্যকর কন্টাক্টর ট্রাবলশুটিং একটি সহজ ক্রম অনুসরণ করে: সমস্যাটি হাম, বাজ নাকি চ্যাটারিং তা শনাক্ত করুন; সঠিক কয়েলটি যাচাই করুন; প্রকৃত অপারেটিং অবস্থায় A1 এবং A2-তে ভোল্টেজ পরিমাপ করুন; কন্ট্রোল সার্কিট পরিদর্শন করুন; এবং বিদ্যুৎ সংযোগ বিচ্ছিন্ন করার পর আর্মেচার, ম্যাগনেট ফেস, শেডিং রিং এবং পাওয়ার কন্টাক্টগুলো পরীক্ষা করুন।.
যদি সাপ্লাই এবং কন্ট্রোল কমান্ড স্থিতিশীল থাকে কিন্তু কন্টাক্টরটি তবুও জোরে চ্যাটার বা বাজ করে, তবে চৌম্বকীয় অ্যাসেম্বলিতে ক্ষতির সম্ভাবনা থাকে। তাপজনিত ক্ষতি, ঝালাই হওয়া, বিকৃত বা কাঠামোগতভাবে ক্ষতিগ্রস্ত সরঞ্জাম মেরামত করার চেষ্টা না করে বরং তা প্রতিস্থাপন করুন। VIOX নতুন অ্যাপ্লিকেশনের জন্য কন্টাক্টর নির্বাচন, কয়েলের বিকল্প, ইউটিলাইজেশন ক্যাটাগরি এবং কন্ট্রোল-সার্কিটের প্রয়োজনীয়তা মূল্যায়নে ওএম (OEM) এবং প্যানেল বিল্ডারদের সহায়তা করতে পারে।.
