عندما تفشل طاقة المرافق في مركز بيانات أو مستشفى أو منشأة صناعية، يصبح مفتاح التحويل التلقائي (ATS) الحارس الصامت بين وقت التوقف الكارثي والاستمرارية السلسة. في غضون أجزاء من الألف من الثانية إلى ثوانٍ، يجب أن يكتشف هذا الجهاز الحرج الانقطاع، ويقيم توافر المولد الاحتياطي، وينقل الأحمال الكهربائية - التي غالبًا ما تحمل مئات الأمبيرات - دون تلف المعدات الحساسة أو انقطاع أنظمة السلامة الحيوية.
ومع ذلك، فإن تحديد مواصفات ATS يتضمن أكثر من مجرد اختيار تصنيف التيار والجهد. هناك تصنيفان أساسيان - فئة PC (التحكم المبرمج) وفئة CB (قاطع الدائرة) - يحددان كيفية تعامل المفتاح مع الأعطال، والأحمال التي يمكنه حمايتها، ومكانه في التسلسل الهرمي لتوزيع الطاقة. التمييز ليس تعسفيًا ولا مجرد أكاديمي: تركيب ATS من فئة PC حيث تكون حماية الأعطال مطلوبة يترك النظام عرضة للخطر؛ ووحدة من فئة CB محددة حيث تكون سرعة النقل السريع هي الأهم قد تقدم تكلفة وتعقيد غير ضروريين.
بالنسبة للمهندسين الكهربائيين الذين يصممون أنظمة الطاقة الحيوية، ومديري المرافق المسؤولين عن البنية التحتية الاحتياطية للطوارئ، والمقاولين الذين يقومون بتركيب مفاتيح التحويل، فإن فهم فئة PC مقابل فئة CB أمر ضروري. يشرح هذا الدليل الاختلافات الفنية بين تصنيفات ATS هذه، ويفك رموز المعايير الحاكمة (UL 1008 و IEC 60947-6-1)، ويقدم معايير اختيار عملية لمطابقة فئة ATS مع التطبيقات الواقعية في مراكز البيانات والمستشفيات والمباني التجارية والمرافق الصناعية.
ما هو مفتاح التحويل التلقائي؟
أن مفتاح التحويل التلقائي (ATS) هو جهاز تحويل كهربائي ذاتي التشغيل يراقب توافر مصدرين مستقلين للطاقة وينقل الأحمال الكهربائية تلقائيًا من مصدر إلى آخر عندما يفشل المصدر الأساسي أو يقع خارج معلمات الجهد/التردد المقبولة. في معظم التركيبات، يقوم ATS بالتبديل بين طاقة المرافق (المصدر العادي) ومولد الطوارئ الموجود في الموقع (مصدر الطوارئ)، على الرغم من أنه قد يقوم أيضًا بالتبديل بين مصدرين من المرافق أو أنظمة UPS أو تكوينات طاقة أخرى.
الدور الأساسي لـ ATS ثلاثي: المراقبة المستمرة لكلا مصدري الطاقة للجهد والتردد وسلامة الطور؛ الكشف التلقائي عن فشل المصدر أو تدهوره بما يتجاوز العتبات المحددة مسبقًا؛ والنقل السريع والآمن للأحمال المتصلة إلى المصدر البديل دون خلق ظروف خطرة أو إتلاف المعدات.
على عكس مفاتيح التحويل اليدوية التي تتطلب تدخلًا بشريًا، يعمل ATS بشكل مستقل بناءً على المنطق المبرمج ومدخلات الاستشعار. عندما ينخفض جهد المرافق إلى أقل من 85-90٪ من القيمة الاسمية أو يتجاوز 110٪، يبدأ جهاز التحكم ATS تسلسل النقل: يشير إلى المولد لبدء التشغيل، وينتظر حتى يستقر جهد المولد وتردده ضمن الحدود المقبولة (عادةً 10-30 ثانية)، ويفتح قاطع التيار أو قاطع الدائرة الخاص بالمرافق، وينتظر خلال فترة انتقالية مفتوحة قصيرة لمنع التغذية الخلفية أو الاتصال خارج الطور، ثم يغلق قاطع التيار الخاص بالمولد لاستعادة الطاقة.
عندما تعود طاقة المرافق وتستقر، يقوم ATS بتنفيذ تسلسل إعادة النقل - عادةً مع تأخير زمني متعمد (غالبًا 5-30 دقيقة) لمنع عمليات النقل المزعجة من استعادة المرافق اللحظية - وإعادة الأحمال إلى المرافق والإشارة إلى المولد للتوقف.
هذه العملية التلقائية ضرورية في المرافق التي يكون فيها وقت الاستجابة البشري غير مقبول: غرف العمليات في المستشفيات، وأحمال خادم مركز البيانات، ومعدات الاتصالات السلكية واللاسلكية، وأنظمة التحكم في العمليات الصناعية، ومضخات الحريق، وغيرها من التطبيقات الحيوية للسلامة أو المهام. يضمن ATS استمرارية الطاقة في غضون ثوانٍ، قبل وقت طويل من تدخل موظفي المنشأة يدويًا.
فهم معايير ATS: UL 1008 و IEC 60947-6-1
تخضع مفاتيح التحويل التلقائي لمعيارين أساسيين يحددان متطلبات السلامة واختبار الأداء وأنظمة التصنيف: يو إل 1008 في أمريكا الشمالية و IEC 60947-6-1 دوليًا.
UL 1008: معدات مفتاح التحويل
يو إل 1008 هو المعيار الأمريكي/الكندي الذي نشرته مختبرات Underwriters لمفاتيح التحويل التلقائي واليدوي والعزل الجانبي المصنفة حتى 10000 أمبير. يضع المعيار متطلبات اختبار صارمة تغطي التحمل الكهربائي (10000 دورة تحويل تحت الحمل المقنن)، وحدود ارتفاع درجة الحرارة، وقوة العزل الكهربائي، والأهم من ذلك،, تحمل الدائرة القصيرة وإغلاق التصنيفات (WCR).
يحدد WCR أقصى تيار عطل يمكن أن يتحمله ATS بأمان عند إغلاقه على دائرة قصر، وتيار العطل الذي يمكنه الإغلاق عليه دون خلق حالة خطرة. يتطلب UL 1008 أن يحمل كل ATS مدرج قيمة WCR مسماة، والتي يمكن التعبير عنها بطريقتين:
- تصنيف قائم على الوقت: يمكن لـ ATS تحمل تيار عطل محدد (على سبيل المثال، 65 كيلو أمبير) لمدة محددة (عادةً 3 دورات أو ~50 مللي ثانية عند 60 هرتز)، بشرط أن يقوم جهاز الحماية العلوي بمسح العطل خلال ذلك الوقت.
- تصنيف جهاز محدد: يتم اختبار ATS مع قواطع دوائر أو صمامات علوية محددة؛ عند تركيبه مع أحد هذه الأجهزة المدرجة، يحقق ATS قيمة WCR أعلى من التصنيف القائم على الوقت وحده.
عادةً ما تكون تصنيفات الأجهزة المحددة أعلى لأن معظم قواطع الدوائر تمسح الأعطال بشكل أسرع من 3 دورات في ظل ظروف الاختبار الفعلية. يتيح ذلك استخدام إطارات ATS أصغر حجمًا عندما يكون جهاز الحماية العلوي معروفًا ومدرجًا، مما يقلل التكلفة والبصمة التركيبية. شددت الطبعة السابعة من UL 1008 (المراجعة الحالية) المتطلبات الخاصة بإضافة قواطع إلى جداول الأجهزة المحددة، مما يتطلب مقارنة بأوقات التعثر الفعلية من اختبارات الدائرة القصيرة UL بدلاً من أوقات التعثر القصوى المنشورة من قبل الشركات المصنعة.
للامتثال للتركيب، يجب ألا يتجاوز تيار العطل المتاح في أطراف خط ATS قيمة WCR المسماة لـ ATS، وإذا تم استخدام تصنيف قائم على الوقت، فيجب على المهندس التحقق من أن الجهاز العلوي المحدد يمسح الأعطال بشكل أسرع من المدة المقدرة عند مستوى التيار هذا.
IEC 60947-6-1: معدات تبديل التحويل (TSE)
IEC 60947-6-1 هو المعيار الدولي لمعدات تبديل التحويل (TSE) المصنفة حتى 1000 فولت تيار متردد أو 1500 فولت تيار مستمر. بينما يركز UL 1008 على السلامة وتحمل الأعطال من خلال تنسيق WCR، يقدم IEC 60947-6-1 نظام تصنيف وظيفي يعتمد على قدرة ATS على التعامل مع الدائرة القصيرة:
- فئة PC (من IEC 60947-3، المفاتيح والفواصل): TSE مصمم لـ صنع وتحمل تيارات الدائرة القصيرة ولكن ليس لكسر هم. تعتمد أجهزة فئة PC على جهاز حماية من الدائرة القصيرة (SCPD) العلوي لقطع تيارات العطل.
- فئة CB (من IEC 60947-2، قواطع الدوائر): TSE مصمم لـ صنع وتحمل وكسر تيارات الدائرة القصيرة. تشتمل أجهزة فئة CB على إصدارات حماية من التيار الزائد خاصة بها ويمكنها قطع الأعطال بشكل مستقل.
- فئة CC (من IEC 60947-4-1، الموصلات): مشابهة لفئة PC؛ بناءً على الموصلات المتشابكة، يمكنها صنع وتحمل ولكن لا يمكنها كسر تيارات الدائرة القصيرة.
تصف تصنيفات IEC هذه آلية التبديل الداخلية وفلسفة الحماية. من الناحية العملية، يستخدم العديد من الشركات المصنعة مصطلحات “فئة PC” و “فئة CB” حتى بالنسبة للمنتجات المدرجة في UL 1008 في أمريكا الشمالية، حيث أن تمييز الآلية (القائم على الموصل مقابل القائم على القاطع) يتماشى مع تعريفات IEC. ومع ذلك، من المهم ملاحظة أن تسمية PC/CB نفسها ليست علامة UL 1008 رسمية - المتطلب الحرج لـ UL هو تصنيف WCR وتنسيقه مع أجهزة الحماية العلوية.
بالنسبة للمهندسين الذين يحددون معدات ATS، فإن كلا المعيارين مهمان: يضمن إدراج UL 1008 وتنسيق WCR الامتثال للقانون والسلامة في أمريكا الشمالية، بينما فهم تصنيفات IEC 60947-6-1 PC/CB يوضح الآلية الأساسية ويساعد على التنبؤ بالخصائص التشغيلية مثل سرعة النقل وتوافق الحمل ومتطلبات تنسيق الحماية.

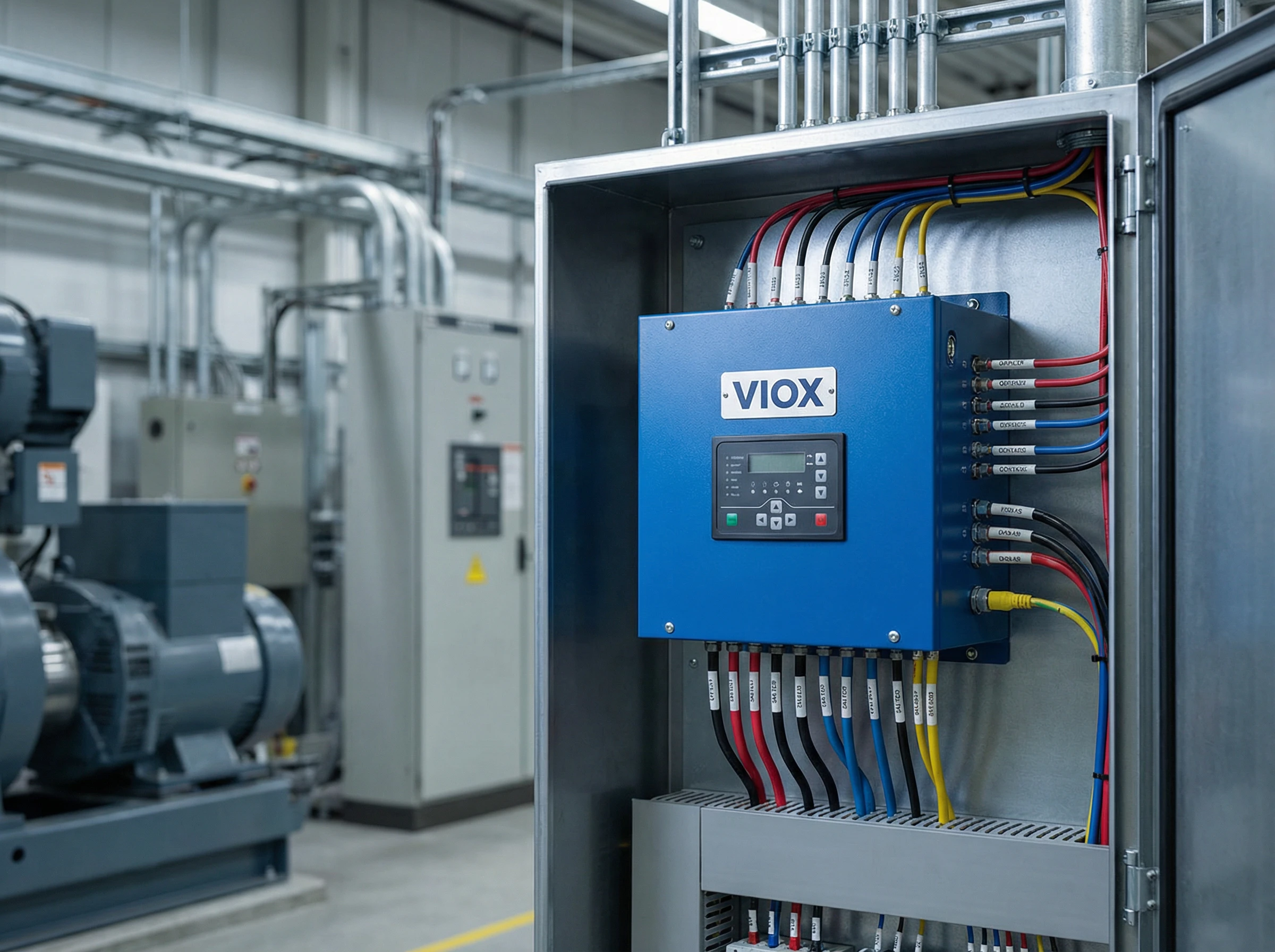

فئة PC (التحكم المبرمج) ATS
فئة PC مفاتيح التحويل التلقائي هي أجهزة مخصصة لنقل الأحمال مبنية حول الموصلات أو المفاتيح الآلية أو آليات تبديل التحويل. ينشأ تعيين “PC” من IEC 60947-6-1 ويتم توسيعه أحيانًا على أنه “التحكم في الطاقة” أو “التحكم المبرمج”، على الرغم من أن تعريف IEC الرسمي يربطه بمتطلبات IEC 60947-3 للمفاتيح والفواصل. السمة المميزة: يمكن لـ ATS من فئة PC صنع وتحمل تيارات الدائرة القصيرة ولكنها ليست مصممة لكسر هم.
الآلية الداخلية والتشغيل
يستخدم ATS من فئة PC عادةً موصلين للخدمة الشاقة - أجهزة تبديل كهرومغناطيسية مع جهات اتصال من سبائك الفضة مصممة لقدرة تيار عالية وعمر ميكانيكي طويل. يتم تعشيق هذه الموصلات كهربائيًا وميكانيكيًا لمنع توصيل كلا المصدرين في وقت واحد (مما يؤدي إلى تغذية خلفية أو إنشاء حالة موازية خارج الطور). تقود آلية تحكم واحدة أو مشغل آلي النقل، وتفتح موصلًا واحدًا قبل إغلاق الآخر في تسلسل قطع قبل التوصيل (انتقال مفتوح).
يعطي تصميم الموصل الأولوية للتبديل السريع والموثوق. تتراوح أوقات النقل لـ ATS من فئة PC عادةً من 30 إلى 150 مللي ثانية، اعتمادًا على حجم الموصل ومنطق التحكم. هذه السرعة تجعلها مناسبة تمامًا للتطبيقات التي يكون فيها انقطاع التيار اللحظي مقبولًا ولكن الاستعادة السريعة ضرورية، مثل مصادر طاقة الخادم مع مكثفات الاحتفاظ، والأحمال المدعومة بـ UPS، أو دوائر التوزيع غير الحرجة.
لا توجد حماية متكاملة من التيار الزائد
القيد الحرج لـ ATS من فئة PC: أنها لا توفر حماية من الحمل الزائد أو الدائرة القصيرة. إذا حدث عطل في اتجاه المصب من ATS، فيمكن لجهات اتصال الموصل الإغلاق على تيار العطل وتحمله للمدة القصيرة حتى يقوم جهاز حماية علوي (قاطع الدائرة أو الصمامات) بمسح العطل، ولكن ATS نفسه لا يمكنه قطع العطل.
هذا يعني يجب دائمًا حماية ATS من فئة PC بواسطة أجهزة حماية من الدائرة القصيرة (SCPDs) العلوية. يجب تنسيق SCPD - عادةً قاطع دائرة ذو غلاف مصبوب (MCCB) أو صمامات - مع تصنيف تحمل الدائرة القصيرة لـ ATS لضمان مسح الأعطال قبل تلف جهات اتصال ATS. بالنسبة لوحدات فئة PC المدرجة في UL 1008، يتم التحقق من هذا التنسيق من خلال تصنيف WCR وجداول قائمة على الوقت أو جداول أجهزة محددة.
توافق الحمل والتطبيقات
نظرًا لأن ATS من فئة PC تفتقر إلى حماية مدمجة من الحمل الحراري الزائد، فهي متعددة الاستخدامات عبر مجموعة واسعة من أنواع الأحمال:
- نقل سريع لأحمال تكنولوجيا المعلومات: تستفيد لوحات توزيع مراكز البيانات التي تغذي رفوف الخوادم ومعدات الشبكة وأنظمة التخزين من أوقات النقل أقل من 100 مللي ثانية.
- دوائر التوزيع الفرعي: لوحات الفروع في المباني التجارية والمستشفيات والمرافق الصناعية حيث يتم توفير الحماية الرئيسية من التيار الزائد بالفعل في اتجاه المنبع.
- الأحمال المختلطة والمقاومة: دوائر الإضاءة، وضوابط التدفئة والتهوية وتكييف الهواء، ومنافذ الطاقة العامة، والأحمال الأخرى غير المحركة.
- أحمال المحرك: يمكن لـ ATS من فئة PC التعامل مع تيار الاندفاع لبدء تشغيل المحرك (عادةً 6-8 × تيار الحمل الكامل) لأن MCCB أو الصمامات العلوية مصممة لخدمة المحرك، وليس ATS نفسه. هذا يجعلها مناسبة لدوائر المضخات والمراوح والضواغط.
- المشاريع الحساسة للتكلفة: عادةً ما تكون وحدات الفئة PC أقل تكلفة بنسبة 20-40٪ من مفاتيح التحويل التلقائي (ATS) من الفئة CB المكافئة، مما يجعلها اقتصادية لتركيبات اللوحات المتعددة.
كما أن الاعتماد على الحماية في المنبع يوفر ميزة انتقائية: إذا تم تنسيقها بشكل صحيح، يمكن ضبط جهاز الحماية من التيار الزائد (SCPD) في المنبع للسماح بإزالة الأعطال في المصب دون تعثر المغذي الرئيسي، مما يحسن موثوقية النظام.
التقييمات الحالية النموذجية والأشكال الفيزيائية
تتوفر مفاتيح التحويل التلقائي من الفئة PC من 30 أمبير إلى 4000 أمبير، مع أحجام شائعة عند 100 أمبير و 260 أمبير و 400 أمبير و 600 أمبير و 800 أمبير و 1200 أمبير و 1600 أمبير و 2000 أمبير و 3000 أمبير. يتم تصنيعها في كل من التكوينات ذات الانتقال المفتوح (القطع قبل الوصل القياسي) والانتقال المغلق (الوصل قبل القطع)، مع استخدام نماذج الانتقال المغلق حيث يكون انقطاع التيار الكهربائي الوجيز للانتقال المفتوح غير مقبول.
معايير الاختيار للفئة PC
حدد مفاتيح التحويل التلقائي من الفئة PC عندما:
- توفر قواطع الدائرة أو الصمامات في المنبع حماية من الأعطال ويتم تنسيقها مع معدل تحمل التيار المقدر (WCR) لمفتاح التحويل التلقائي
- يتم إعطاء الأولوية لسرعة النقل السريع (50-150 مللي ثانية)
- تشمل أنواع الأحمال معدات تكنولوجيا المعلومات والإضاءة والتوزيع العام المختلط أو المحركات مع الحماية المناسبة في المنبع
- التنسيق الانتقائي مع الأجهزة في المنبع مرغوب فيه
- يعد تحسين التكلفة مهمًا لتركيبات الوحدات المتعددة
- يتوافق التطبيق مع واجب التوزيع الفرعي أو دائرة الفرع
لا تستخدم الفئة PC حيث يجب أن يوفر مفتاح التحويل التلقائي حماية خاصة به من الأعطال (على سبيل المثال، المغذي الرئيسي الوارد بدون جهاز الحماية من التيار الزائد (SCPD) في المنبع)، أو حيث تتطلب معايير الكود أو المنشأة حماية متكاملة من التيار الزائد في مفتاح التحويل نفسه.

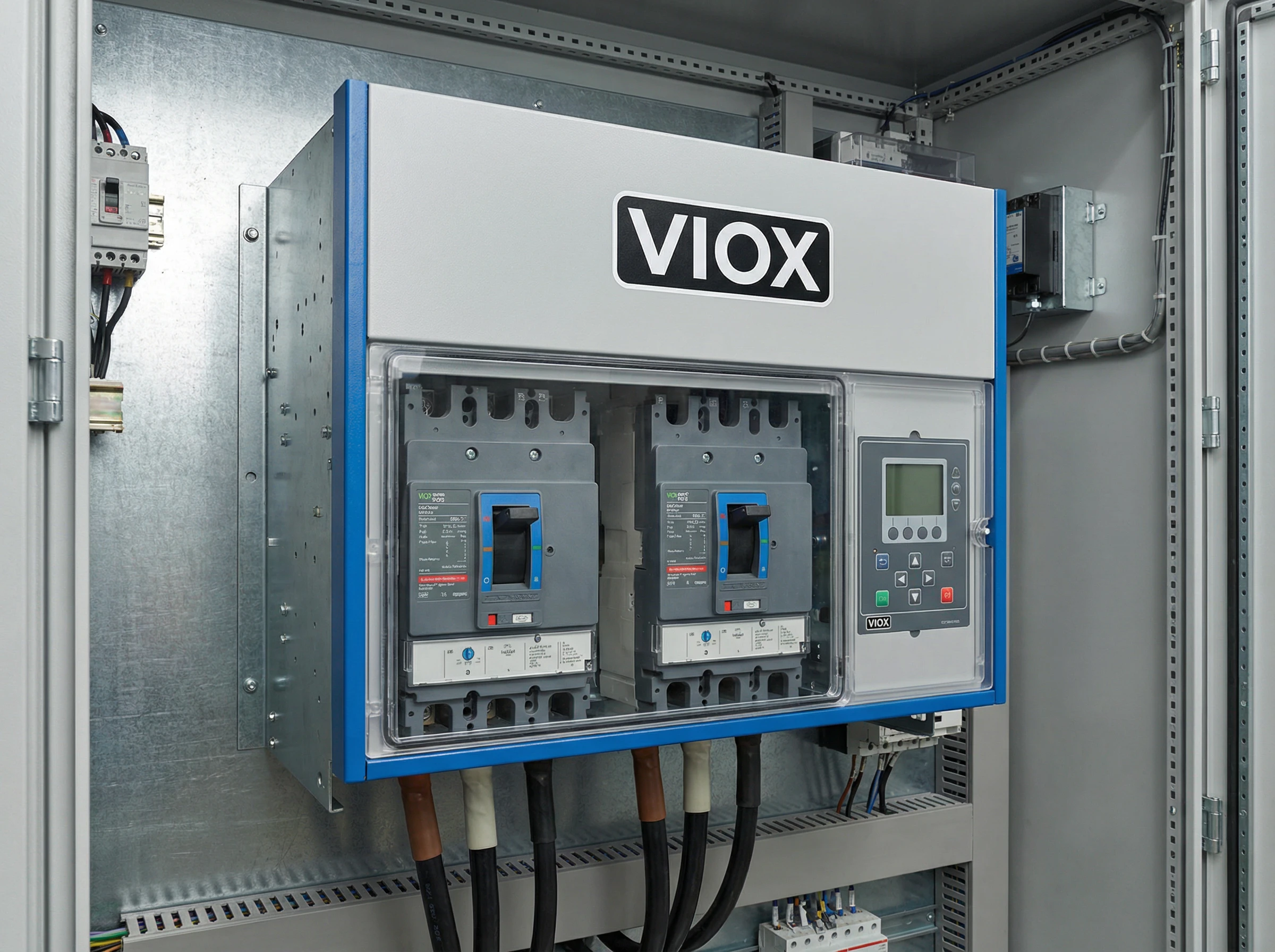

الفئة CB (قاطع الدائرة) ATS
فئة CB يتم بناء مفاتيح التحويل التلقائي حول قواطع الدائرة وتدمج وظائف التحويل والحماية من التيار الزائد في جهاز واحد. يأتي تعيين “CB” من IEC 60947-6-1 ويرتبط بمتطلبات IEC 60947-2 لقواطع الدائرة ذات العلبة المقولبة وقواطع دائرة الطاقة. السمة المميزة: يمكن لمفاتيح التحويل التلقائي من الفئة CB صنع وتحمل وكسر تيارات ماس كهربائى بشكل مستقل، دون الاعتماد على أجهزة الحماية في المنبع.
الآلية الداخلية والتشغيل
يتكون مفتاح التحويل التلقائي من الفئة CB من قاطعين للدائرة ذوي علبة مصبوبة (MCCBs) أو قواطع دائرة هوائية (ACBs) متشابكة ميكانيكيًا وكهربائيًا لمنع توصيل كلا المصدرين في وقت واحد. يتضمن كل قاطع عناصر فصل حرارية ومغناطيسية للتيار الزائد يمكنها اكتشاف حالات التحميل الزائد والماس الكهربائي وقطعها.
آلية التحويل أكثر تعقيدًا من موصلات الفئة PC. عندما يأمر جهاز التحكم في مفتاح التحويل التلقائي بالتحويل، يجب أن يفتح أحد القواطع (يفصل أو يتم فتحه)، وبعد فترة انتقال مفتوحة وجيزة، يغلق القاطع الثاني. نظرًا لأن قواطع الدائرة مصممة لقطع الأعطال بدلاً من الوصل/القطع السريع تحت الحمل العادي، فإن أوقات التحويل للفئة CB عادةً ما تكون 100-300 مللي ثانية- أبطأ من وحدات الفئة PC ولكنها لا تزال مقبولة لمعظم تطبيقات الطاقة في حالات الطوارئ.
توجد أيضًا مفاتيح تحويل تلقائي من الفئة CB ذات الانتقال المغلق ولكنها أقل شيوعًا نظرًا لتعقيد توصيل قاطعين للدائرة بالتوازي للحظات؛ غالبًا ما تُفضل مفاتيح التحويل الثابتة (أجهزة الحالة الصلبة بدون أجزاء متحركة) حيث يلزم التحويل الفرعي للدورة.
حماية متكاملة من التيار الزائد
الميزة الرئيسية لمفاتيح التحويل التلقائي من الفئة CB: يوفر كل قاطع دائرة حماية خاصة به من التحميل الزائد الحراري والماس الكهربائي المغناطيسي. إذا حدث عطل في اتجاه المصب من مفتاح التحويل التلقائي، أو إذا تجاوز الحمل إعداد فصل القاطع، فسيفتح القاطع تلقائيًا لإزالة العطل - بغض النظر عن أي جهاز في المنبع.
هذه الحماية المستقلة تجعل مفاتيح التحويل التلقائي من الفئة CB مناسبة لـ المغذيات الرئيسية الواردة حيث لا يوجد جهاز حماية في المنبع بين مدخل خدمة المرافق ومفتاح التحويل التلقائي، أو حيث تتطلب قوانين المنشأة حماية مخصصة من التيار الزائد عند نقطة التحويل. في أنظمة الكهرباء الأساسية للمستشفيات (NFPA 99) وتطبيقات السلامة على الحياة الأخرى، توفر مفاتيح التحويل التلقائي من الفئة CB طبقة إضافية من الموثوقية لأنها لا تعتمد على التنسيق مع الأجهزة في المنبع.
للامتثال لمعيار UL 1008، تحمل مفاتيح التحويل التلقائي من الفئة CB تقييمات WCR تمامًا مثل الفئة PC، ولكن التقييمات غالبًا ما تكون أعلى لأن القواطع المتكاملة يمكنها قطع الأعطال بسرعة، مما يسمح لآلية مفتاح التحويل التلقائي بتحمل تيارات الأعطال المحتملة الأعلى. بالإضافة إلى ذلك، قد تحمل وحدات الفئة CB تقييمات تحمل قصيرة المدى تهدف إلى التنسيق مع مرحلات الحماية في المنبع أو التأخيرات الزمنية المتعمدة في مخططات التنسيق الانتقائي.
توافق الحمل والتطبيقات
تم تصميم مفاتيح التحويل التلقائي من الفئة CB للتطبيقات الهامة حيث تكون الحماية المتكاملة وقدرة إزالة الأعطال المستقلة ضرورية:
- المغذيات الرئيسية الواردة للخدمة: مفتاح التحويل التلقائي الأساسي عند مدخل خدمة المرافق أو مخرج المولد، الذي يغذي أنظمة توزيع المنشأة بأكملها في المستشفيات ومراكز البيانات والمصانع الصناعية.
- أحمال البنية التحتية الحيوية: مضخات الحريق ودوائر السلامة على الحياة وإضاءة الطوارئ وطاقة غرفة العمليات في المستشفى حيث تفرض NFPA 110 و NFPA 99 حماية مستقلة.
- بيئات التيار العالي للأعطال: المواقع القريبة من المحولات أو مخرجات المولدات حيث تتجاوز تيارات الماس الكهربائي المحتملة ما يمكن أن يتعامل معه التنسيق في المنبع وحده بأمان.
- طاقة المصعد والسلالم المتحركة: حيث يتطلب الكود حماية مخصصة من التيار الزائد لمعدات النقل العمودي.
- المرافق التي تتطلب حماية زائدة: حيث تدعو فلسفة تصميم النظام إلى طبقات متعددة من الحماية من التيار الزائد لتقليل نقاط الفشل الفردية.
نظرًا لأن قواطع الدائرة المتكاملة توفر حماية من التحميل الزائد، فإن مفاتيح التحويل التلقائي من الفئة CB مناسبة أيضًا لأحمال المحركات، على الرغم من أن وقت التحويل الأبطأ (مقارنة بالفئة PC) قد يتسبب في توقف بعض المعدات التي تعمل بالمحركات وتتطلب إعادة التشغيل بعد التحويل.
التقييمات الحالية النموذجية والأشكال الفيزيائية
تتوفر مفاتيح التحويل التلقائي من الفئة CB من 100 أمبير إلى 4000 أمبير، مع تقييمات شائعة عند 225 أمبير و 400 أمبير و 600 أمبير و 800 أمبير و 1200 أمبير و 1600 أمبير و 2500 أمبير و 3200 أمبير و 4000 أمبير. إنها أكبر حجمًا وأثقل وزنًا من وحدات الفئة PC المكافئة نظرًا لآليات قاطع الدائرة وغرف قطع القوس. العبوات عادةً ما تكون NEMA 1 للتركيبات الداخلية، مع خيارات NEMA 3R أو NEMA 4/4X للبيئات الخارجية أو القاسية.
معايير الاختيار للفئة CB
حدد مفاتيح التحويل التلقائي من الفئة CB عندما:
- يتم تثبيت مفتاح التحويل التلقائي في الخدمة الواردة الرئيسية بدون جهاز حماية في المنبع
- تتطلب معايير الكود أو المنشأة (NFPA 110، NFPA 99، NEC المادة 700/701/702) حماية متكاملة من التيار الزائد عند نقطة التحويل
- تتطلب الأحمال الهامة (مضخات الحريق، فروع السلامة على الحياة في المستشفيات، المصاعد) قدرة مستقلة على إزالة الأعطال
- تتطلب التيارات العالية للأعطال أو مخططات التنسيق الانتقائي المعقدة تقييمات تحمل قصيرة المدى
- تؤكد فلسفة تصميم النظام على طبقات الحماية الزائدة
- يبرر التطبيق التكلفة الإضافية (عادةً ما تكون أعلى بنسبة 30-50٪ من الفئة PC) للحماية المتكاملة
لا تستخدم الفئة CB حيث تكون سرعة التحويل بالغة الأهمية (استخدم الفئة PC أو مفاتيح التحويل الثابتة للتحويل <100 مللي ثانية)، أو حيث توفر قواطع الدائرة في المنبع بالفعل حماية وانتقائية كافية (توفر الفئة PC اقتصادًا وسرعة أفضل في هذه السيناريوهات).

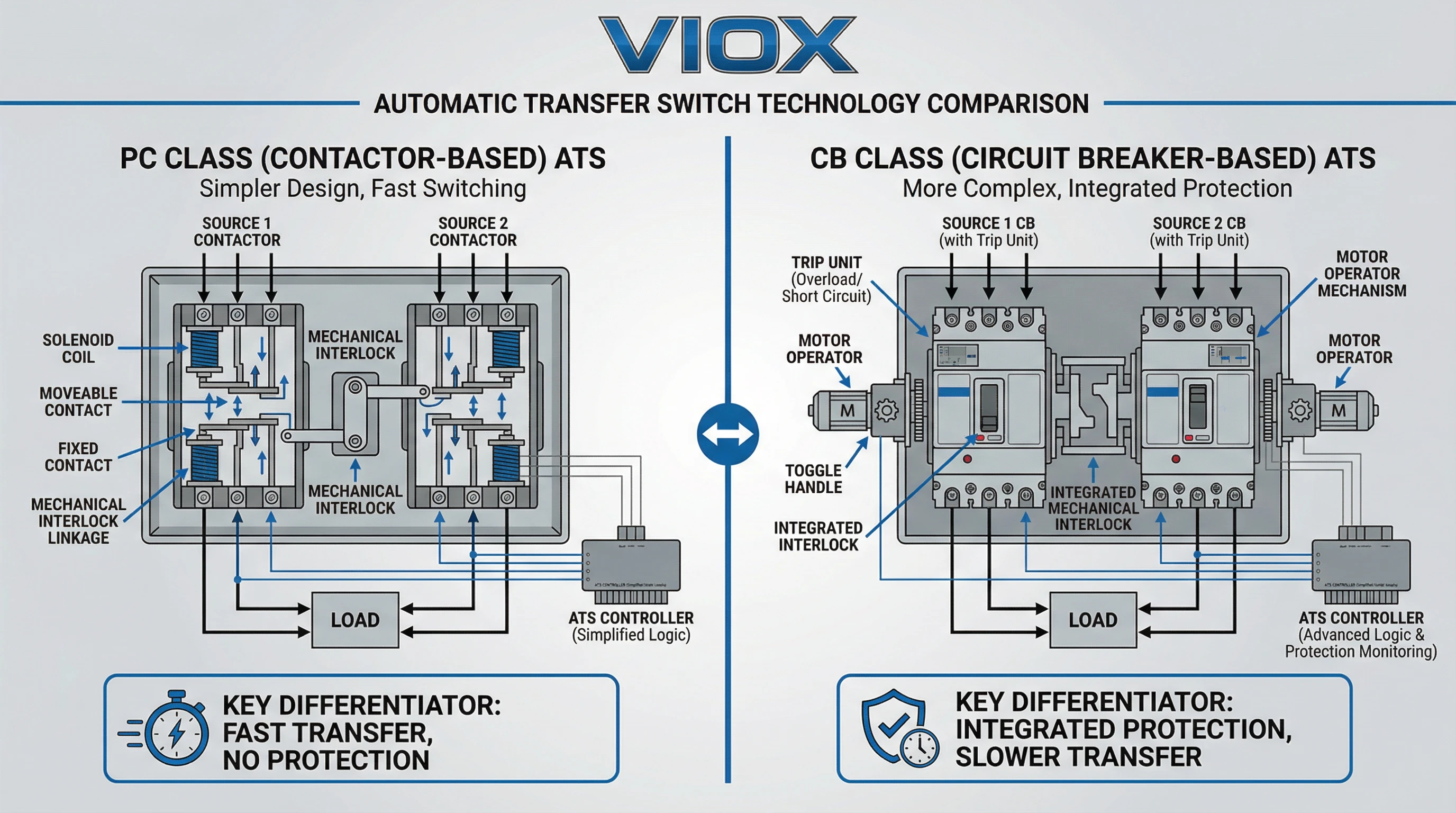

الاختلافات الفنية الرئيسية: الفئة PC مقابل الفئة CB
يعتمد الاختيار بين مفاتيح التحويل التلقائي من الفئة PC والفئة CB على العديد من الاختلافات الفنية التي تؤثر بشكل مباشر على تصميم النظام والتكلفة والأداء التشغيلي.
آلية التحويل والبناء الداخلي
| الميزة | فئة PC | فئة CB |
| المكون الأساسي | موصلات أو مفاتيح بمحركات | قواطع الدائرة ذات العلبة المقولبة أو الهوائية |
| تعقيد الآلية | جهات اتصال كهرومغناطيسية أو تعمل بمحرك بسيطة | آلية فصل قاطع الدائرة مع عناصر حرارية/مغناطيسية |
| الحجم المادي | مدمجة؛ بصمة أصغر للتقييم المكافئ | أكبر بسبب آليات القاطع وغرف إطفاء القوس الكهربائي |
| الوزن | أخف وزنًا (أقل بنسبة 20-40٪ من فئة CB) | أثقل بسبب تصميم القاطع |
الحماية والتعامل مع الأعطال
| الميزة | فئة PC | فئة CB |
| حماية من التيار الزائد | لا يوجد؛ يعتمد كليًا على أجهزة الحماية من التيار الزائد (SCPDs) الموجودة في المنبع | حماية حرارية متكاملة من الحمل الزائد وحماية مغناطيسية من قصر الدائرة |
| قطع التيار عند حدوث عطل | لا يمكنه قطع تيارات قصر الدائرة | يمكنه قطع تيارات قصر الدائرة بشكل مستقل |
| تنسيق قدرة تحمل التيار (WCR) | يتطلب التنسيق مع القواطع/الصمامات الموجودة في المنبع | تصنيفات WCR أعلى بسبب قدرة القطع المتكاملة |
| فلسفة الحماية | يعتمد على التنسيق على مستوى النظام | مكتفٍ ذاتيًا؛ حماية مستقلة |
خصائص الأداء
| الميزة | فئة PC | فئة CB |
| سرعة النقل | 30-150 مللي ثانية (سريع) | 100-300 مللي ثانية (معتدل) |
| التحمل الكهربائي | 100,000+ عملية نموذجية | 10,000-50,000 عملية (يعتمد على القاطع) |
| توافق التحميل | جميع أنواع الأحمال (مع الحماية الموجودة في المنبع) | جميع أنواع الأحمال؛ قد تتطلب أحمال المحركات إعادة التشغيل |
| بدء تشغيل المحرك | يتعامل مع تيار التدفق العالي عبر تحديد حجم SCPD الموجود في المنبع | يجب تحديد حجم القاطع المتكامل لتيار التدفق العالي |
التطبيق والتركيب
| الميزة | فئة PC | فئة CB |
| التركيب النموذجي | لوحات التوزيع الفرعية، الدوائر الفرعية | المغذيات الرئيسية الواردة، البنية التحتية الحيوية |
| الحماية الموجودة في المنبع | إلزامي | اختياري (يمكن أن يكون مستقلاً) |
| متطلبات الكود | مناسب حيث يوجد SCPD في المنبع | مطلوب حيث يجب أن يوفر ATS حماية مستقلة |
| الانتقائية | انتقائية أفضل عبر التنسيق الموجود في المنبع | الحماية عند نقطة النقل؛ قد يحد من الانتقائية الموجودة في المنبع |
التكلفة والعوامل الاقتصادية
| الميزة | فئة PC | فئة CB |
| تكلفة المعدات | أقل (أساسي) | أعلى بنسبة 30-50٪ من فئة PC المكافئة |
| تكلفة التركيب | أقل؛ أسلاك أبسط | أعلى؛ حاويات أكبر وتركيب |
| الصيانة | الحد الأدنى؛ فحص/استبدال الموصل | اختبار القاطع والمعايرة مطلوبة |
| مشاريع متعددة الوحدات | اقتصادي للوحات متعددة | تكلفة إجمالية أعلى لأنظمة متعددة اللوحات |
عواقب سوء التطبيق
استخدام فئة ATS خاطئة يخلق أوضاع فشل يمكن التنبؤ بها:
- فئة PC على الخدمة الواردة الرئيسية بدون SCPD في المنبع: لا يمكن لـ ATS إزالة الأعطال. أثناء قصر الدائرة، سيغلق الموصل على العطل ويبقى مغلقًا، معتمدًا على حماية المرافق أو المولد - والتي قد لا يتم تنسيقها بشكل صحيح، مما يتسبب في تلف المعدات أو خطر نشوب حريق.
- فئة CB حيث يكون النقل السريع أمرًا بالغ الأهمية: قد يتجاوز وقت النقل الأبطأ (100-300 مللي ثانية) وقت الاحتفاظ بالمعدات الحساسة لتكنولوجيا المعلومات، مما يتسبب في إعادة تعيين الخادم أو فقدان البيانات. محولات النقل الثابتة أو ATS من فئة PC هي الأنسب.
- فئة PC بدون تنسيق WCR مناسب: إذا كان حجم SCPD الموجود في المنبع صغيرًا جدًا أو بطيئًا جدًا، فقد تتجاوز تيارات العطل تصنيف تحمل ATS، مما يؤدي إلى لحام الموصلات أو حدوث فشل كارثي.
- فئة CB في مخططات التنسيق الانتقائي دون مراعاة: تضيف القواطع المتكاملة طبقة حماية أخرى يجب تنسيقها مع الأجهزة الموجودة في المنبع والمصب؛ يمكن أن يتسبب التنسيق غير السليم في رحلات مزعجة أو فقدان الانتقائية.
دليل التطبيق: مراكز البيانات والمستشفيات والمرافق الصناعية
تفرض أنواع المرافق المختلفة متطلبات متميزة على مفاتيح النقل الأوتوماتيكية. إن فهم هذه الاحتياجات الخاصة بالتطبيق يوضح متى تكون فئة PC أو CB هي الخيار الصحيح.
مراكز البيانات ومرافق تكنولوجيا المعلومات
الاهتمامات الرئيسية: الحد الأقصى لوقت التشغيل (توفر 99.99٪ +)، والنقل السريع لتقليل تعطيل الخادم، والتنسيق الانتقائي لعزل الأعطال دون فشل متتالي.
بنية ATS النموذجية:
- الخدمة الواردة الرئيسية: غالبًا ما تستخدم ATS من فئة CB (400A-4000A) عند تقاطع المرافق/المولد الذي يغذي المرفق بأكمله. يوفر حماية مستقلة وتصنيفات WCR عالية لتيارات العطل الهائلة بالقرب من مدخل الخدمة.
- التوزيع على أحمال تكنولوجيا المعلومات: ATS من فئة PC (100A-600A) في PDU (وحدة توزيع الطاقة) أو مستوى الصف. يحافظ النقل السريع (50-100 مللي ثانية) على اتصال الخوادم عبر مكثفات الاحتفاظ بها، وتوفر MCCBs الموجودة في المنبع تنسيق الأعطال والانتقائية.
- محولات النقل الثابتة (STS): بالنسبة لمراكز البيانات من المستوى الثالث/الرابع، يتم استخدام محولات نقل ثابتة الحالة (STS) بزمن نقل أقل من 5 مللي ثانية بين مخرجات UPS المزدوجة لتجنب أي انقطاع في تحميل تكنولوجيا المعلومات. هذه الأجهزة هي فئة مختلفة تقنيًا ولكنها تخدم أهداف التكرار المماثلة.
المستشفيات ومرافق الرعاية الصحية
الاهتمامات الرئيسية: الامتثال لسلامة الأرواح (NFPA 99، NFPA 110)، استعادة الطاقة في غضون 10 ثوانٍ للفروع الحيوية، حماية مستقلة للأنظمة الكهربائية الأساسية، إمكانية الصيانة دون انقطاع الخدمة.
بنية ATS النموذجية:
- خدمة الدخول الرئيسية إلى النظام الكهربائي الأساسي (EES): ATS من فئة CB (800A-3000A) هو معيار. تفرض NFPA 99 أن يكون النظام الكهربائي الأساسي (EES) قادرًا على التشغيل المستقل، وتوفر فئة CB الحماية المتكاملة المطلوبة. يغذي هذا ATS فروع سلامة الأرواح والفروع الحيوية وفروع المعدات.
- فرع سلامة الأرواح (إضاءة المخارج، إنذارات الحريق، إضاءة الهروب): مخصص ATS من فئة CB (100A-400A) يضمن حماية مستقلة للدوائر التي يفرضها القانون والتي يجب أن تظل نشطة أثناء حالات الطوارئ.
- الفرع الحرج (غرف العمليات، وحدة العناية المركزة، قسم الطوارئ): ATS من فئة CB أو فئة PC حسب تصميم المنشأة. فئة PC ذات الانتقال المغلق شائعة لطاقة غرف العمليات لمنع أي انقطاع لمعدات دعم الحياة؛ يتم تصميم التنسيق في اتجاه المنبع بعناية لتلبية متطلبات الانتقائية NFPA.
- فرع المعدات (HVAC، المصاعد، الأحمال غير الحرجة): ATS من فئة PC (200A-800A) اقتصادي ويوفر نقلًا سريعًا للأنظمة الأقل أهمية حيث تكون الحماية في اتجاه المنبع مقبولة.
المباني التجارية
الاهتمامات الرئيسية: الامتثال للقانون للأنظمة الاحتياطية/الطارئة (NEC المادة 700/701/702)، فعالية التكلفة، إمكانية الصيانة، الحماية الكافية لمضخات الحريق وإضاءة الهروب.
بنية ATS النموذجية:
- خدمة المبنى الرئيسية: قد تستخدم ATS من فئة CB (600A-2000A) إذا كان ATS عند مدخل الخدمة بدون حماية في اتجاه المنبع، أو فئة PC إذا كان موجودًا في اتجاه المصب من فاصل الخدمة الرئيسي.
- مضخة الحريق: تتطلب المادة 695 من NEC حماية مخصصة من التيار الزائد؛; ATS من فئة CB (100A-400A) نموذجي لضمان أن دائرة مضخة الحريق لديها قدرة مستقلة على إزالة الأعطال.
- إضاءة الطوارئ/الهروب: ATS من فئة PC (30A-100A) اقتصادي ومتوافق مع القانون حيث توفر قواطع التيار في اتجاه المنبع الحماية.
- HVAC والأحمال الاحتياطية العامة: ATS من فئة PC لتحقيق الكفاءة في التكلفة والنقل السريع.
المرافق الصناعية والتصنيع
الاهتمامات الرئيسية: استمرارية العملية، معالجة تحميل المحرك، تيارات الأعطال العالية بالقرب من المحولات، التنسيق الانتقائي لتجنب توقف الإنتاج، البناء القوي للبيئات القاسية.
بنية ATS النموذجية:
- خدمة المصنع الرئيسية: ATS من فئة CB (1200A-4000A) عند ثانوي المحول أو نقطة ربط المولد، مما يوفر تصنيفات WCR عالية وحماية مستقلة للمواقع ذات الأعطال العالية.
- التحكم في العمليات وطاقة PLC: ATS من فئة PC (60A-200A) مع نقل سريع للحفاظ على أنظمة التحكم متصلة وتجنب انقطاع العملية.
- أحمال المحرك (المضخات، الضواغط، الناقلات): ATS من فئة PC بحجم مناسب لبدء تشغيل المحرك، مع توفير MCCBs في اتجاه المنبع حماية من الحمل الزائد والماس الكهربائي. قد يتسبب النقل في توقف المحرك ويتطلب إعادة التشغيل، وهو أمر مقبول في معظم التطبيقات الصناعية.
دليل الاختيار العملي: الاختيار بين فئة PC وفئة CB
الخطوة 1: تحديد موقع التثبيت وسياق الحماية
هل ATS عند مدخل الخدمة الرئيسي بدون جهاز حماية في اتجاه المنبع؟
- نعم ← فئة CB مطلوبة. بدون حماية في اتجاه المنبع، يجب أن يوفر ATS قدرته الخاصة على إزالة الأعطال.
- لا (ATS في اتجاه المصب من فاصل الخدمة الرئيسي أو قاطع التغذية) ← فئة PC ممكنة؛ انتقل إلى الخطوة 2.
الخطوة 2: تحديد متطلبات القانون والمرفق
هل تفرض القوانين المعمول بها (NFPA 99، NFPA 110، NEC المادة 695، متطلبات AHJ المحلية) حماية متكاملة من التيار الزائد عند نقطة النقل؟
- نعم (مستشفيات EES، مضخات الحريق، فروع سلامة الأرواح) ← فئة CB مطلوبة.
- لا ← انتقل إلى الخطوة 3.
الخطوة 3: حساب تيار العطل والتحقق من تنسيق WCR
- تحديد تيار العطل المتاح في أطراف خط ATS.
- تحديد جهاز الحماية في اتجاه المنبع (MCCB، فتيل، أو ATS في اتجاه المنبع).
- بالنسبة لمرشحي فئة PC: تحقق من أن الجهاز في اتجاه المنبع مدرج في جداول WCR الخاصة بالجهاز المحدد في ATS، أو تأكد من أنه يزيل الأعطال بشكل أسرع من مدة WCR المستندة إلى الوقت في ATS.
- بالنسبة لمرشحي فئة CB: تحقق من أن WCR المسمى في ATS يتجاوز تيار العطل المتاح.
إذا تعذر تحقيق تنسيق WCR مع فئة PC ← استخدم فئة CB (تتوفر عادةً تصنيفات WCR أعلى).
الخطوة 4: تقييم متطلبات سرعة النقل
هل يتطلب الحمل نقلًا أسرع من 100 مللي ثانية؟
- نعم (طاقة الخادم مع فترة احتجاز محدودة، وأنظمة التحكم في العمليات، ومعدات تكنولوجيا المعلومات) ← فئة PC (نقل 30-150 مللي ثانية) أو محولات نقل ثابتة (<5 مللي ثانية).
- لا (التوزيع العام، أحمال المحرك، الإضاءة) ← كل من فئتي PC و CB مقبولتان.
الخطوة 5: تقييم نوع الحمل والاحتياجات التشغيلية
- أحمال تكنولوجيا المعلومات الحساسة، النقل السريع أمر بالغ الأهمية ← فئة PC
- أحمال المحرك مع إعادة تشغيل مقبولة بعد النقل ← فئة PC (اقتصادية مع SCPD في اتجاه المنبع)
- أحمال مختلطة تتطلب حماية مستقلة ← فئة CB
- معدات ذات تيار تدفق عالي (محركات كبيرة، محولات) ← فئة PC (أسهل في التنسيق عبر تحديد حجم SCPD في المنبع)
الخطوة 6: ضع في اعتبارك العوامل الاقتصادية وعوامل تصميم النظام
- تركيبات متعددة اللوحات أو مشاريع حساسة للتكلفة؟ ← توفر فئة PC توفيرًا في التكلفة يتراوح بين 20-40٪ لكل وحدة.
- ATS واحد حرج، أو الميزانية ثانوية لمتانة الحماية؟ ← توفر فئة CB طبقة حماية إضافية.
- فلسفة التنسيق الانتقائي؟ ← تسمح فئة PC بتنسيق أفضل في المنبع؛ توفر فئة CB حماية مستقلة في نقطة التحويل.
الختام
إن التمييز بين مفاتيح التحويل التلقائي من فئة PC وفئة CB ليس تعسفيًا ولا مجرد مسألة تفضيل بسيطة - فهو يحدد فلسفة الحماية الأساسية وآلية التبديل والخصائص التشغيلية للجهاز. توفر مفاتيح التحويل التلقائي من فئة PC، المبنية حول الموصلات أو المفاتيح الآلية، نقلًا سريعًا واقتصاديًا للحمل ولكنها تعتمد كليًا على أجهزة الحماية في المنبع لإزالة الأعطال. تدمج مفاتيح التحويل التلقائي من فئة CB، المصممة من قواطع الدائرة، الحماية من التيار الزائد وقطع الأعطال في مفتاح التحويل نفسه، مما يجعلها مناسبة لمغذيات الخدمة الرئيسية والتطبيقات التي تتطلب أو تفضل الحماية المستقلة.
بالنسبة للمهندسين الكهربائيين الذين يصممون أنظمة طاقة حرجة، يعتمد القرار على موقع التركيب ومتطلبات الكود وتنسيق تيار العطل واحتياجات سرعة النقل والاعتبارات الاقتصادية. تتطلب الخدمات الواردة الرئيسية بدون حماية في المنبع فئة CB؛ تفضل لوحات التوزيع الفرعية ذات أحمال تكنولوجيا المعلومات ذات النقل السريع فئة PC. غالبًا ما تتطلب المستشفيات ودوائر السلامة من الحياة فئة CB للامتثال للكود؛ تعطي وحدات توزيع الطاقة في مراكز البيانات الأولوية لفئة PC للسرعة والانتقائية. يتيح فهم تصنيفات IEC 60947-6-1 وإطار عمل تنسيق UL 1008 WCR للمهندسين اتخاذ خيارات مستنيرة توازن بين الحماية والأداء والتكلفة.
