What is a solar combiner box?
A solar combiner box collects the output of multiple photovoltaic strings into one or more outgoing DC circuits before connection to downstream isolation, inverter or distribution equipment.
The complete assembly may coordinate string fuses, surge protection, DC isolation, terminals and monitoring. Selection depends on array voltage, string current and count, reverse-current conditions, protection architecture, enclosure environment and cable-entry layout.
Solar Combiner Box Series Overview
Compare the nine published VIOX products. Cards show only facts explicit in current product data or model titles.

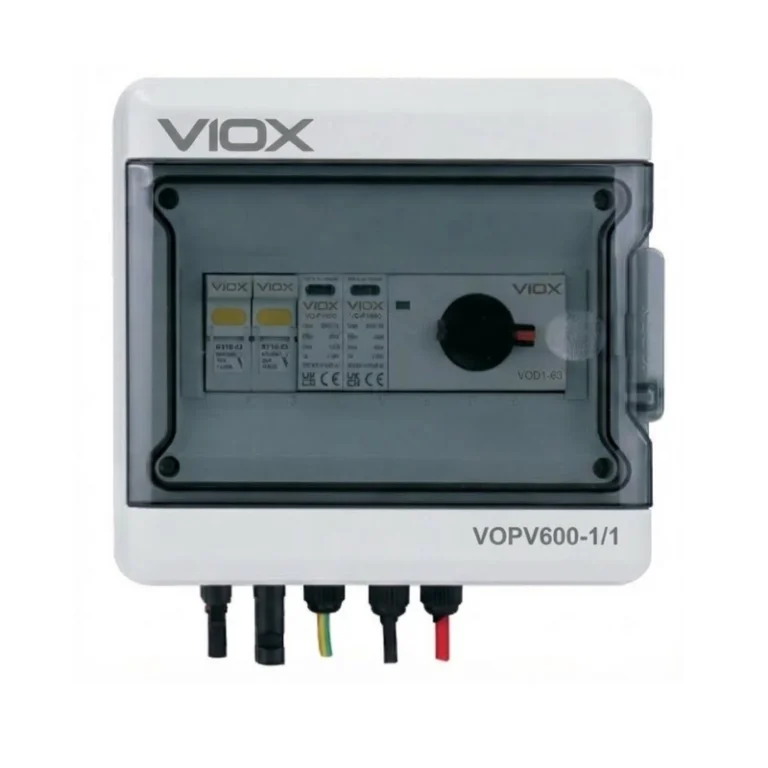

وی او پی وی 600-1/1 سولر کمبائنر باکس
سولر پی وی کمبائنر باکس- سسٹم وولٹیج
- 600V DC
- String layout
- 1 in / 1 out
- سسٹم
- Solar PV / DC

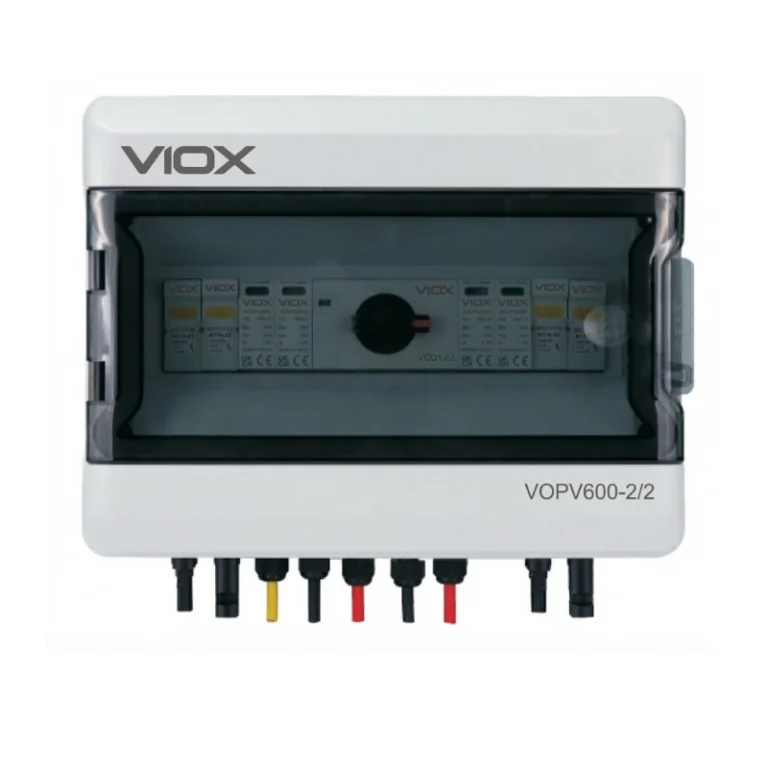

وی او پی وی 600-2/2 سولر کمبائنر باکس
سولر پی وی کمبائنر باکس- سسٹم وولٹیج
- 600V DC
- String layout
- 2 in / 2 out
- سسٹم
- Solar PV / DC

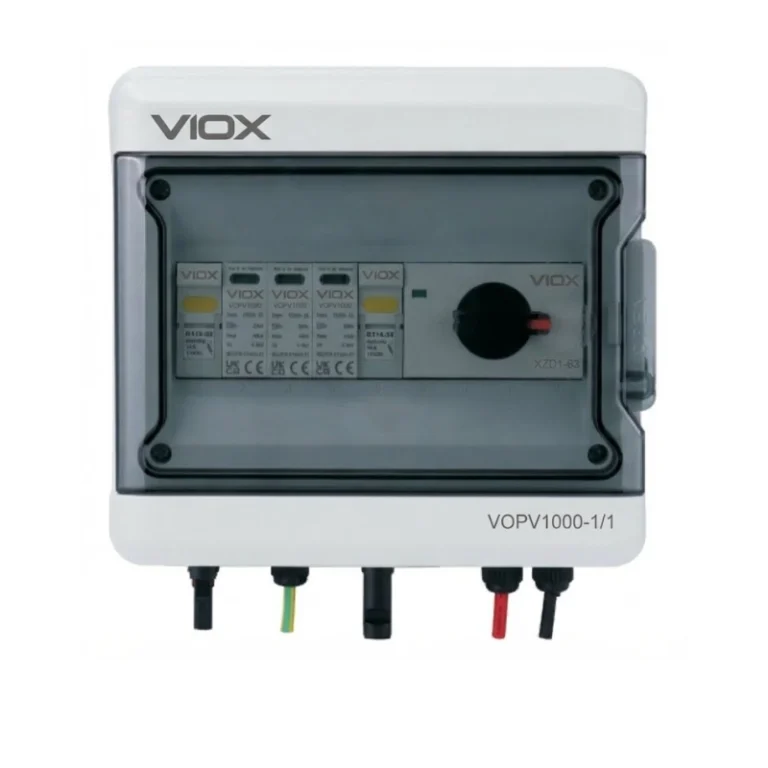

وی او پی وی 1000-1/1 سولر کمبائنر باکس
سولر پی وی کمبائنر باکس- سسٹم وولٹیج
- 1000V ڈی سی
- String layout
- 1 in / 1 out
- سسٹم
- Solar PV / DC

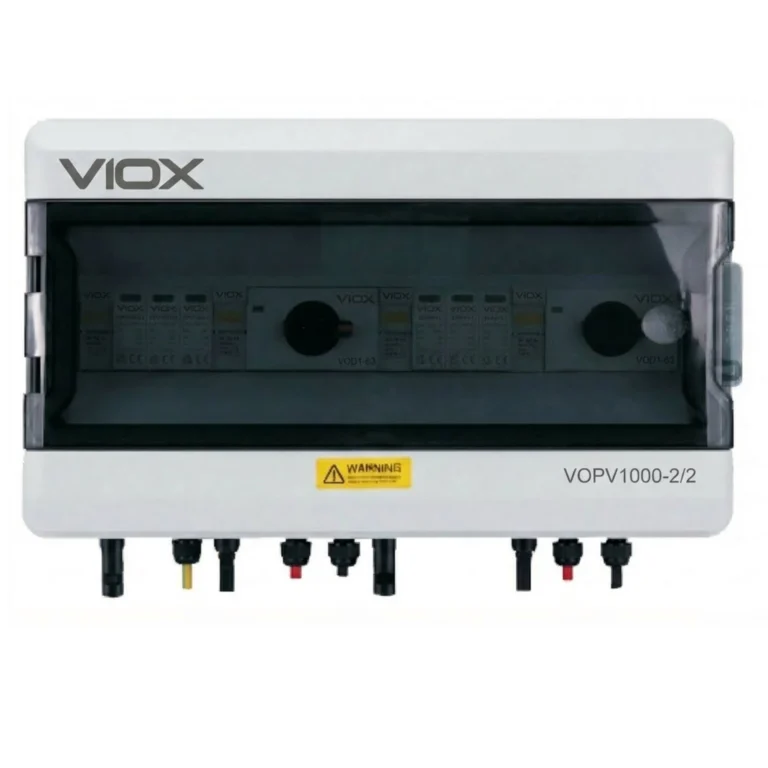

وی او پی وی 1000-2/2 سولر کمبائنر باکس
سولر پی وی کمبائنر باکس- سسٹم وولٹیج
- 1000V ڈی سی
- String layout
- 2 in / 2 out
- سسٹم
- Solar PV / DC

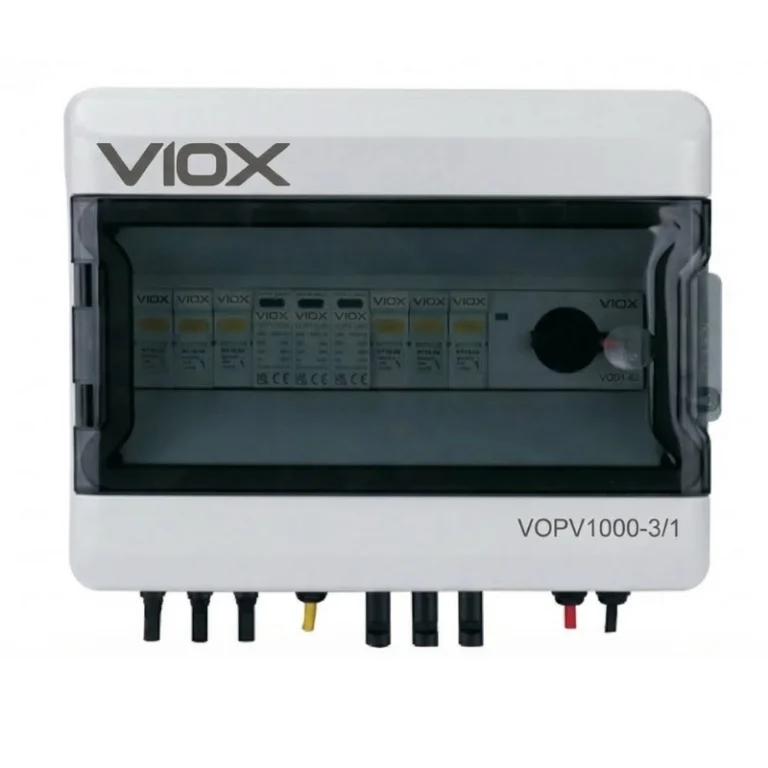

وی او پی وی 1000-3/1 سولر کمبائنر باکس
سولر پی وی کمبائنر باکس- سسٹم وولٹیج
- 1000V ڈی سی
- String layout
- 3 in / 1 out
- سسٹم
- Solar PV / DC

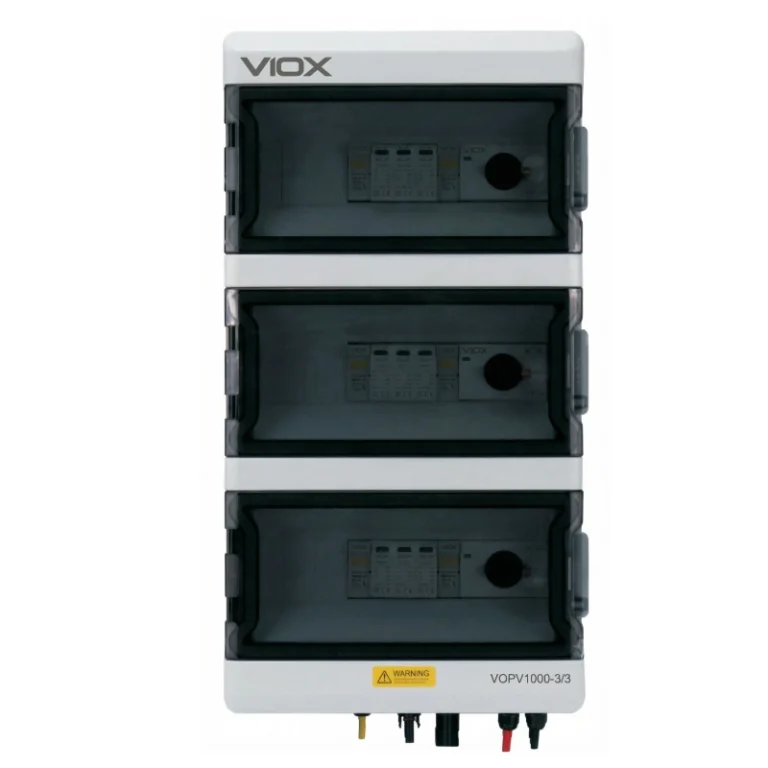

وی او پی وی 1000-3/3 سولر کمبینر باکس
سولر پی وی کمبائنر باکس- سسٹم وولٹیج
- 1000V ڈی سی
- String layout
- 3 in / 3 out
- سسٹم
- Solar PV / DC
VCB F4/1 DC PV Combiner Box
سولر پی وی کمبائنر باکس- String layout
- 4 in / 1 out
- سسٹم
- Solar PV / DC
VCB F6/1 DC PV Combiner Box
سولر پی وی کمبائنر باکس- String layout
- 6 in / 1 out
- سسٹم
- Solar PV / DC
VCB F8/1 DC PV Combiner Box
سولر پی وی کمبائنر باکس- String layout
- 8 in / 1 out
- سسٹم
- Solar PV / DC
How to choose a solar combiner box
Map the PV strings and electrical protection first, then select the enclosure and field interface.
Maximum DC voltage
Use the array open-circuit voltage at the lowest design temperature and the exact equipment rating.
String count and current
Confirm input/output layout, string current, conductor size and reverse-current protection.
Fuse, SPD and isolator coordination
Specify each protective function from the array architecture and applicable design rules.
Enclosure and cable entries
Check material, protection, heat, UV exposure, gland layout, mounting and service access.
Coordinate the complete PV collection point
The enclosure, strings, fuses, SPD, isolator, conductors and downstream equipment form one DC protection system.
Compare published Combiner Box series
خالی خانے کا مطلب ہے کہ موجودہ پروڈکٹ سمری میں یہ ویلیو دستیاب نہیں ہے۔ تفصیلات (specification) سے پہلے ماڈل کا صفحہ کھولیں یا اس کا ڈیٹا شیٹ طلب کریں۔.
| سیریز | سسٹم وولٹیج | String layout | سسٹم |
|---|---|---|---|
| وی او پی وی 600-1/1 سولر کمبائنر باکس | 600V DC | 1 in / 1 out | 600V DC |
| وی او پی وی 600-2/2 سولر کمبائنر باکس | 600V DC | 2 in / 2 out | 600V DC |
| وی او پی وی 1000-1/1 سولر کمبائنر باکس | 1000V ڈی سی | 1 in / 1 out | 1000V ڈی سی |
| وی او پی وی 1000-2/2 سولر کمبائنر باکس | 1000V ڈی سی | 2 in / 2 out | 1000V ڈی سی |
| وی او پی وی 1000-3/1 سولر کمبائنر باکس | 1000V ڈی سی | 3 in / 1 out | 1000V ڈی سی |
| وی او پی وی 1000-3/3 سولر کمبینر باکس | 1000V ڈی سی | 3 in / 3 out | 1000V ڈی سی |
| VCB F4/1 DC PV Combiner Box | — | 4 in / 1 out | Solar PV / DC |
| VCB F6/1 DC PV Combiner Box | — | 6 in / 1 out | Solar PV / DC |
| VCB F8/1 DC PV Combiner Box | — | 8 in / 1 out | Solar PV / DC |
